ВВЕДЕНИЕ

Защитная оболочка реакторной установки (ЗО) является последним физическим барьером на пути распространения радиоактивных веществ в окружающую среду в случае тяжелой аварии (ТА) на АЭС с ВВЭР. Она играет важнейшую роль в ограничении радиоактивного выброса, поэтому обеспечение ее целостности представляет собой основную задачу при возникновении тяжелых аварий на АЭС с ВВЭР.

Существуют сценарии тяжелых аварий, в которых возможен массовый радиоактивный выброс даже при сохранении общей герметичности ЗО. В частности, при разрыве теплообменных труб или коллекторов парогенераторов, возникающем в процессе развития аварии на стадии разрушения активной зоны, радиоактивные вещества переносятся во второй контур парогенератора. В случае негерметичности второго контура (что может быть вызвано инициирующим аварию разрывом паропровода до отсечной арматуры или отказом БРУ-А в открытом положении уже в ходе аварии) радиоактивные вещества могут выходить из ПГ в окружающую среду в обход ЗО, так как паропроводы свежего пара выходят за пределы ЗО. Таким образом, происходит так называемое байпассирование защитной оболочки радиоактивными веществами. Соответствующие аварии называются авариями с байпассированием ЗО.

Учитывая специфическую совокупность исходных событий и дополнительных отказов, включая бездействие оператора, требуемую для реализации явления байпассирования ЗО при тяжелых авариях, вероятность подобных аварий относительно невелика. Тем не менее, учитывая значительные радиационные риски, аварии с байпассированием ЗО рассматриваются в рамках ВАБ-2.

Таким образом, кроме обеспечения целостности ЗО, дополнительной задачей ограничения радиационных последствий для населения и окружающей среды при тяжелых авариях на АЭС с ВВЭР является недопущение массового разрыва теплообменных труб ПГ и коллекторов парогенератора.

Для разрыва теплообменных труб и коллекторов ПГ в ходе тяжелой аварии необходимо наличие большого перепада давления на стенке и разогрев стенки до высокой температуры.

Первое условие определяет величину механических напряжений и является следствием рассматриваемых сценариев, предполагающих неизолируемое истечение пара из второго контура ПГ в результате разрыва паропроводов или незакрытия БРУ-А. В этом случае давление во втором контуре падает до атмосферного, а давление в первом контуре остается близким к номинальному из-за сохранения плотности первого контура и предполагаемого бездействия операторов по снижению давления. В этом случае давление первого контура определяется уставками открытия и закрытия ИПУ КД.

Второе условие предполагает снижение механической прочности стали, из которой выполнены трубки и коллекторы ПГ, и реализуется при существенном разогреве активной зоны и наличии механизма переноса тепла из активной зоны в ПГ. Такой перенос возможен на стадии осушения активной зоны, если в одной из петель ГЦТ очистился гидрозатвор холодной нитки, и в этой петле развивается естественная циркуляция. Несмотря на то, что ПГ к этому времени уже полностью осушены, сток тепла связан с нагревом большой массы металла в коллекторах и в пакете теплообменных труб. Однако, как показывает опыт расчетов аварий при помощи интегральных кодов, очищение гидрозатворов – в значительной мере неопределенное событие, чувствительное к варьированию входных параметров.

В этой связи возникает вопрос, возможен ли перенос тепла в ПГ, если во всех петлях гидрозатворы заполнены водой. Единственным механизмом, который может обеспечить такой перенос, является конвекция перегретого пара или парогазовой смеси, (если в активной зоне в это время уже происходит интенсивное окисление оболочек твэлов и ВКУ паром) между источником тепла (активная зона) и стоком тепла (ПГ). При этом интервал времени, на котором должна развиться конвекция, ограничен моментами закрытия и последовательного открытия ИПУ КД, поскольку на фазе открытия ИПУ КД перегретый пар уходит в КД и не попадает в ПГ. Второй особенностью конвективного переноса является наличие протяженного горизонтального участка в горячей нитке, в результате чего горячая среда должна течь по верхней части нитки, а охлажденная – по нижней части. В результате такого противотока возникает тепловое и механическое взаимодействие прямого и обратного тока пара. Для описания этого течения возможности одномерных теплогидравлических моделей, используемых в интегральных кодах, недостаточны, и требуется использование многомерных CFD-моделей.

Впервые задача конвективного переноса тепла между активной зоной и ПГ при заполненных гидрозатворах на холодных нитках во время тяжелой аварии была поставлена и начала исследоваться в конце 1980-х годов в США усилиями национальных лабораторий, отрасли и надзорного органа. Эта задача входила в перечень задач безопасности, сформулированных по итогам аварии на TMI-2, и включала три области потенциальной конвекции: область над активной зоной, горячая нитка циркуляционной петли, проточная часть ПГ.

Первые расчеты были выполнены при помощи интегрального тяжелоаварийного кода SCDAP/RELAP5. Поскольку теплогидравлическая модель этого кода – одномерная, а конвекция в горячей нитке подразумевает противоточное течение, в расчетах использовалась нодализационная схема, в которой горячая нитка была представлена двумя независимыми гидравлическими каналами [1]. Один канал описывал прямой поток горячей среды из а.з. по верхней части трубопровода, второй – возвратный поток охлажденной среды из ПГ по нижней части трубопровода. Гидравлические каналы были сопряжены с соответствующими стенками горячего трубопровода. Также для расчетов использовался трехмерный однофазный код CFD класса COMMIX [2].

В качестве экспериментальной поддержки расчетного анализа в Университете Мэриленда и в компании Вестингауз были выполнены эксперименты [3-5] на прототипных установках уменьшенного масштаба, включавшие модель реактора, горячей нитки, вертикального ПГ с пучком U-образных теплообменных труб. Результаты, полученные в ходе этих экспериментов, а также результаты расчетов по коду COMMIX, использовались для настройки моделей и нодализационных схем интегральных кодов SCDAP/RELAP, MELCOR [6-8]. После проверки, что интегральные коды позволяют корректно воспроизвести распределение тепла по контуру между моделью активной зоны и ПГ в экспериментальной установке использованные модели и подходы к нодализации горячей нитки, соединительного трубопровода КД и ПГ были перенесены на расчеты стадии конвекции перегретого пара при тяжелых авариях на РУ PWR. Причем были рассмотрены все основные проекты PWR, находившиеся в эксплуатации в США [8]. Возможные отклонения модельных параметров от значений, определенных в экспериментах, и влияние нодализации были учтены в рамках анализа неопределенности.

Таким образом при исследовании процессов конвекции был использован системный подход, включавший взаимосвязанные экспериментальную и аналитическую части. Результаты исследований, выполненных в INEEL, были изложены в отчете [9].

Следующей стадией исследований в этой области стал расчетный анализ условий нагружения теплообменных труб ПГ для расширенного перечня тяжелых аварий, определенного на основе результатов ВАБ-1, и определение наиболее опасного представительного сценария тяжелой аварии с точки зрения байпассирования контейнмента и раннего большого выброса радиоактивности в окружающую среду. Более того, возможность разрушения теплообменных труб ПГ оценивалась также с учетом опытных данных о распределении в них трещин, с учетом анализа неопределенности рассматриваемых аварийных сценариев. В результате этого комплекса работ была выполнена оценка вероятности большого раннего аварийного выброса радиоактивности в окружающую среду в результате высокотемпературного разрыва теплообменных труб. Таким образом, фактически устанавливалась связь явления конвекции между а.з. и ПГ с результатами ВАБ-2. Результаты этих исследований были представлены в отчете [10], выпущенном в 1998 г. Комиссией по ядерному регулированию США (U.S. NRC).

Ввиду ограничений, присущих нульмерным (квази-одномерным) теплогидравлическим моделям интегральных кодов, а также по мере развития вычислительных мощностей с начала 2000-х годов к исследованию задач конвекции между а.з. и ПГ стали активно привлекаться трехмерные CFD коды. Так, код ANSYS/Fluent был вначале валидирован на результатах экспериментального исследования явления конвекции в модели реакторной установки на стенде Вестингауз [11], после чего с его помощью было выполнено моделирование перемешивания во входном коллекторе ПГ [12], а затем и расчет полноценной задачи в системе “сборная камера – горячая нитка – ПГ” PWR проекта Вестингауз [13]. Аналогичные CFD расчеты для проекта PWR Комбастшен Инжиниринг (Combustion Engineering. CE) приведены в работе [14]. CFD-моделирование позволило более обосновано перейти от малого (1/7) масштаба экспериментального стенда Вестингауз к полному масштабу РУ PWR. Результаты расчетов по CFD кодам использовались для совершенствования и уточнения настроечных параметров отдельных моделей интегрального кода SCDAP/RELAP5, а также для уточнения используемых нодализационных схем.

В 2005–2006 гг. на основании результатов феноменологических анализов проблемы конвективного переноса тепла между а.з. и ПГ и термомеханического нагружения теплообменных труб ПГ был составлен перечень определяющих явлений и процессов [14]. Таблица таких явлений и процессов была использована для детальной оценки возможностей усовершенствованного кода SCDAP/RELAP5 и выполнения анализа неопределенности целевых рассчитываемых параметров (разность времени разрыва ТОТ ПГ и разрыва границ горячей нитки/соединительного трубопровода КД, коэффициент запаса для разрыва усредненной трубки ПГ, средняя температура трубки ПГ и т.д.). В результате анализа неопределенности были определены средние значения и стандартные отклонения результирующих параметров.

Важно отметить, что параллельно с надзорным органом аналогичные исследования выполнялись отраслью в лице института EPRI. В отчете [15] описаны использовавшиеся EPRI методики, которые немного отличаются от методик NRC. В частности, использовался интегральный код MAAP, учитывался теплообмен излучением между паром и частью горячей нитки вблизи выходного патрубка реактора, учитывалось различие материалов патрубка и горячей нитки и т.д.

В 2018 году в отчете [16] были актуализированы результаты исследований вероятности высокотемпературного разрыва теплообменных труб ПГ и формирования раннего большого радиоактивного выброса в ходе ТА на РУ PWR. Отличия этой работы от подобного исследования 2010 г. [10] заключались в учете замены ПГ на АЭС CША и обновленной статистики о распределении трещин в ТОТ ПГ. Кроме того, был рассмотрен не только проект PWR Вестингауз, но и проект PWR CE. Также были использованы все современные достижения в области численного моделирования теплогидравлики, гидродинамики, термомеханики, вероятностных анализов. Для расчетов теплогидравлических условий нагружения ТОТ ПГ в проекте PWR CE вместо кода SCDAP/RELAP5 использовался код MELCOR, в котором дополнительно имеются модели переноса и осаждения радиоактивных веществ.

В настоящее время результаты, апробированные для проектов PWR США, используются также и для других проектов PWR. Так, Институт атомной энергии Кореи (KAERI) выполняет независимую валидацию CFD-кодов ANSYS Fluent [17] ANSYS CFX [18] для последующей настройки моделей интегрального кода MELCOR [19] применительно к задаче оценки возможности и вероятности высокотемпературного разрыва ТОТ ПГ на РУ OPR-1000.

Столь масштабные и продолжительные исследования в США обусловлены особенностями проекта РУ PWR: для реакторных установок PWR конвекция в горячей нитке и ПГ играет важную роль, поскольку парогенераторы PWR имеют вертикальную компоновку теплообменных труб, и перепад высот между активной зоной и срединной линией ПГ достаточно большой. Для РУ ВВЭР, где используются горизонтальные парогенераторы, конвекция парогазовой смеси должна быть выражена слабее. Тем не менее этот эффект для ВВЭР до сих пор не проверялся.

Данная статья посвящена расчетному исследованию процесса смешанной конвекции в горячей нитке петли ГЦТ на РУ ВВЭР при тяжелой аварии, который может быть важным механизмом, определяющим температурный режим теплообменных труб и коллекторов ПГ и, в конечном итоге, их целостность и возможность байпассирования ЗО радиоактивными веществами. Для определенности в качестве объекта исследования рассматривается РУ ВВЭР-ТОИ.

ПОСТАНОВКА ЗАДАЧИ

Высокотемпературный разрыв теплообменных трубок ПГ ВВЭР в ходе тяжелой аварии может произойти вследствие снижения прочностных свойств сплава X18Н10Т при сохранении большого перепада давления на стенках трубок. В качестве критерия потери прочности трубок ПГ будем рассматривать превышение эффективным напряжением в трубках предела прочности стали 08X18H10T, который принимается равным пределу текучести [σT] при текущей температуре:

σэффσT.

Таким образом, на данном этапе в качестве первого приближения вкладом высокотемпературной ползучести пренебрегается. Вклад этого процесса в разрушение трубок будет в дальнейшем исследован дополнительно.

Механические свойства нержавеющей стали 08X18H10T в области высоких температур изучены плохо (известны только до 873 К), поэтому они были экстраполированы до 1089 К по данным для зарубежной стали-аналога AISI 321 в предположении, что при высоких температурах сплавы ведут себя примерно одинаково (рис. 1). Значение предела текучести при температуре 1366 К было определено по данным для временного сопротивления σB в предположении, что при этой температуре σT ≈ σВ.

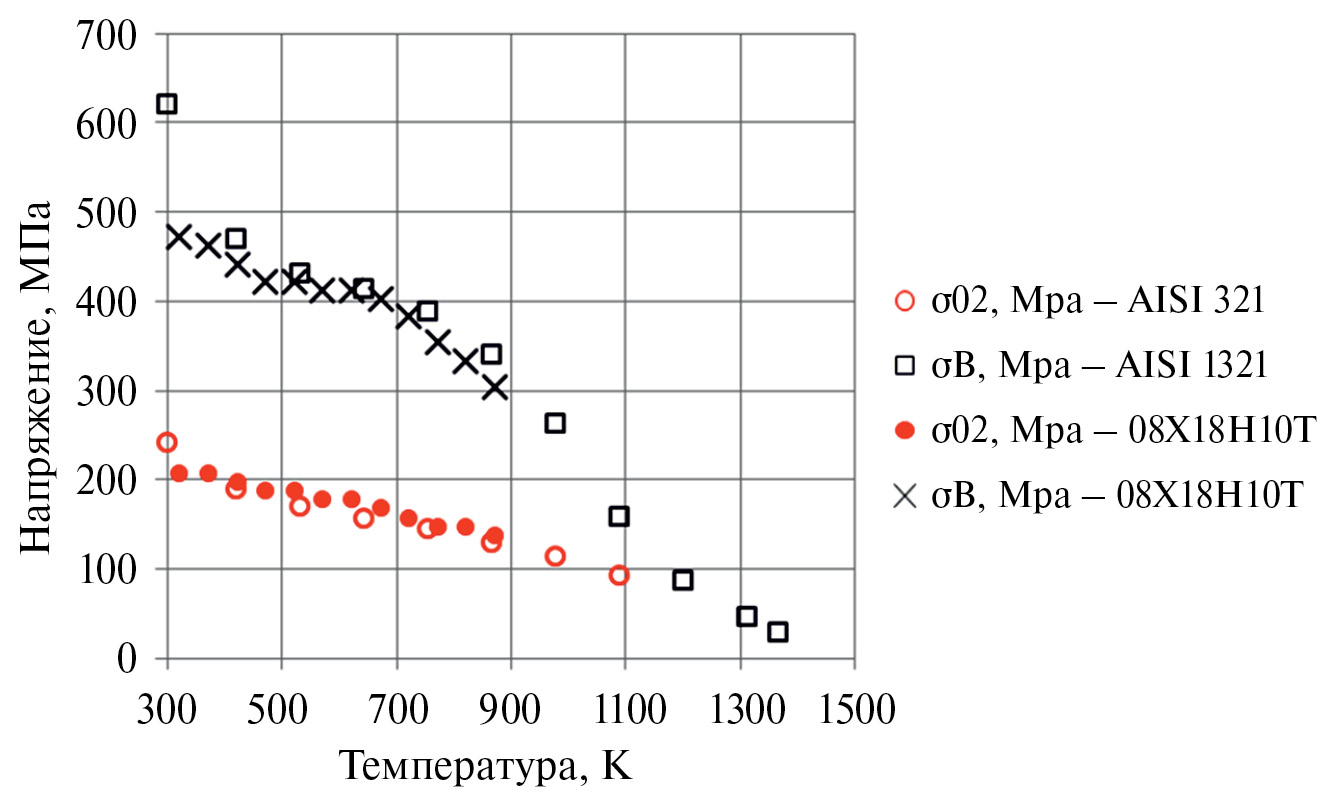

Рис. 1. Сопоставление предела текучести и временного сопротивления сталей AISI 321 [20] и 08Х18Н10Т [21] в зависимости от температуры



На рис. 1 и в табл. 1 показана принятая в данной работе зависимость предела текучести от температуры.



Таблица 1. Температурная зависимость предела текучести для сталей 08X18H10T, принятая в расчетах ТА

T, K

σT, МПа



T, K

σT, МПа



T, K

σT, МПа

293

216



573

177



873

137

323

206



623

177



977

113

373

206



673

167



1089

92

423

196



723

157



1366

28

473

187



773

147



523

187



823

147





Будем рассматривать сценарий аварии, в котором сохраняется максимальный перепад давления на стенке теплообменной трубки ПГ: давление первого контура ~17.6 МПа, давление под ЗО и во втором контуре ПГ ~0.1 МПа. Для этого первый контур должен сохранять плотность (с точностью до циклического срабатывания ИПУ КД), а второй контур должен быть полностью осушен.

Для анализа возможности разрушения теплообменных трубок при анализе безопасности в случае запроектных аварий использовались критерии [22], основанные на инженерной оценке механических напряжений, обусловленных положительным перепадом давления на стенке.

Для расчета напряжений под действием внутреннего давления использовались следующие формулы Ламе для толстостенных цилиндров ((rout-rin)/rin ≥ 0.1):

Для радиальных напряжений:

– на внутренней стенке трубопровода

σr1=Pin,

– на внешней стенке трубопровода

σr2=Pout,

где Pin – давление в первом контуре; Pout – давление во втором контуре ПГ.

Для окружных напряжений:

– на внутренней стенке трубопровода

σθ1=2*Pout*rout2+Pin*rout2+rin2rout2rin2,

– на внешней стенке трубопровода

σθ2=2*Pin*rin2Pout*rout2+rin2rout2rin2,

где rout, rin – внешний и внутренний радиусы трубопровода соответственно [м].

Для осевых напряжений:

σz=2*μ*Pin*rin2Pout*rout2rout2rin2,

где μ = 0.3 – коэффициент Пуассона.

Температурные напряжения в трубках не учитывались. Также не учитывались возможные эксплуатационные дефекты, включая трещины.

Для расчета эффективных напряжений использовался критерий Треска–Сен-Венана.

σэф1=MAXσθ1,σr1,σz1MINσθ1,σr1,σz1,

σэф2=MAXσθ2,σr2,σz2MINσθ2,σr2,σz2,

σэф=MAXσэф1,σэф2.

Для геометрии теплообменных труб ВВЭР при рассматриваемом перепаде давления на стенке σэфф ~106 МПа.

Из табл. 1 следует, что предел текучести, равный или меньший этого напряжения, соответствует температуре ~1030 К. То есть для разрыва трубки ПГ необходим ее разогрев свыше 1030 К.

Разогрев трубок ПГ до высоких температур возможен при выполнении двух условий: 1) сохранение достаточно интенсивной циркуляции перегретой парогазовой смеси по трубкам и 2) существенное ухудшение теплоотвода ко второму контуру.

Второе условие разогрева трубок реализуется в случае осушения ПГ и связано с упоминавшимся выше низким давлением во втором контуре. Реализация же первого условия возможна в двух вариантах.

Как показывают результаты численного моделирования, теплообменные трубки нагреваются достаточно интенсивно и могут быть разрушены примерно в одно время с горячими патрубками или соединительным трубопроводом, если в первом контуре сохраняется циркуляция перегретой парогазовой смеси по петлям ГЦТ. Это возможно при очищении гидрозатвора на одной из холодных ниток.

Однако в этой работе нас интересует ситуация, когда такая циркуляция отсутствует, то есть, когда все гидрозатворы холодных ниток заполнены водой. В этом случае горячая среда из активной зоны не может интенсивно циркулировать по петле через ПГ. С другой стороны, поскольку коллекторы и пакеты теплообменных труб ПГ характеризуются большой металлоемкостью, они длительное время служат эффективным стоком тепла. А поскольку ось ПГ находится выше верхнего края а.з., в горячей нитке между а.з. и ПГ возможно образование конвективной петли. Так, что горячая среда поступает в ПГ по верхней части горячей нитки, охлажденная в ПГ среда возвращается в реактор по нижней части горячей нитки.

Одномерные интегральные коды не позволяют рассчитать циркуляцию перегретой смеси между а.з. и ПГ, поэтому для проверки возможности и интенсивности такого механизма нагрева трубок ПГ требуется многомерное моделирование циркуляции в горячей нитке ГЦТ.

Таким образом, конечная цель исследования – проверить возможность прогрева теплообменных трубок ПГ ВВЭР до температур, при которых возможно их массовое разрушение на стадии осушения активной зоны в ходе тяжелой аварии, при условии, что парогенераторы полностью осушены, гидрозатворы холодных ниток заполнены, а оператор не предпринимает действий по снижению давления в первом контуре.

Еще одним важным аспектом данной задачи является определение температуры парогазовой смеси вблизи горячего патрубка и в месте врезки соединительного трубопровода КД в горячую нитку. Это необходимо для последующей оценки возможности более раннего разрыва границ горячей нитки по сравнению с разрывом теплообменных труб ПГ. В случае, если разрыв в этих местах происходит раньше, чем разрыв труб ПГ, первый контур разгружается за счет истечения среды под защитную оболочку, перепад давления на трубках ПГ падает, и они сохраняют целостность. Все продукты деления, таким образом, поступают под ЗО, а не выходят в окружающую среду – во всяком случае, до разрушения самой ЗО.

Можно выделить несколько аварийных сценариев, в которых реализуются описанные выше условия.

СЦЕНАРИЙ РАЗВИТИЯ ТА С ПОТЕНЦИАЛЬНОЙ КОНВЕКЦИЕЙ ПЕРЕГРЕТОЙ СРЕДЫ В ГОРЯЧЕЙ НИТКЕ ГЦТ

Осушение ПГ (потеря котловой воды во втором контуре ПГ) при сохранении герметичности первого контура может произойти в результате следующих сценариев аварии:

– гильотинный разрыв главного парового коллектора (ГПК) при дополнительном отказе (незакрытии) всей отсечной арматуры на паропроводах свежего пара всех парогенераторов;

– полное обесточивание энергоблока с незакрытием всех БРУ-А.

В обоих сценариях предполагается, что действия оператора по снижению давления в первом контуре по какой-то причине не предпринимаются. В этом случае все ПГ достаточно быстро выкипают за счет теплового потока от первого контура, в котором после срабатывания АЗ и останова ГЦНА на некоторое время, до осушения ПГ, устанавливается естественная циркуляции теплоносителя по петлям ГЦТ.

После осушения ПГ теряется основной механизм отвода остаточного тепловыделения в топливе, теплоноситель нагревается и расширяется, давление в первом контуре возрастает до уставки открытия контрольного ИПУ КД. Дальнейший отвод энергии от первого контура происходит за счет периодического сброса теплоносителя из КД, что приводит к постепенному снижению уровня воды в а.з. и к началу разогрева твэлов. Давление в первом контуре остается высоким в пределах уставок открытия и закрытия ИПУ КД, а.з. разогревается до ~2800 К, все ПГ по второму контуру осушены. Поэтому попадание на вход в трубный пучок перегретой парогазовой смеси из а.з. может вызвать массовое разрушение теплообменных труб ПГ.

Сценарий аварии с неизолируемым гильотинным разрывом ГПК был впервые рассмотрен в [23] применительно к РУ ВВЭР-1200/В-491. В этой работе на основе результатов численного моделирования аварии при помощи интегральной программы для ЭВМ (далее – “кода”) СОКРАТ было показано очищение гидрозатвора на одной из петель, восстановление циркуляции по петле, разогрев и массовое разрушение ТОТ ПГ и, в результате, байпассирование ЗО продуктами деления.

Сценарий полного обесточивания энергоблока с незакрытием БРУ-А рассматривается в рамках ВАБ-2 ВВЭР ТОИ и кратко описан в статье [24]. Несмотря на то, что в этом расчете, также выполненном при помощи СОКРАТ, гидрозатворы холодных ниток оставались заполнены водой, и поэтому происходил нагрев и разрыв соединительного трубопровода КД, альтернативный расчет с принудительным очищением гидрозатвора на одной из петель показал, что условия для разрыва теплообменных труб ПГ достигаются всего на 10 минут позже, чем условия для разрыва соединительного трубопровода. С учетом неизбежных неопределенностей расчета тяжелой аварии и малой разницы во времени разрыва ТОТ ПГ и соединительного трубопровода относительно абсолютного времени их разрыва (3,5 ч) полностью исключать возможность более раннего разрыва ТОТ ПГ нельзя.

В обеих упомянутых работах разогрев и разрушение ТОТ ПГ были связаны с очищением гидрозатвора в холодной нитке ГЦТ. Но остается нерешенным вопрос о возможности разогрева и разрыва ТОТ ПГ без очищения гидрозатвора.

Расчетная зависимость расхода на входе в горячую нитку от времени на стадии разрушения а.з., полученная в результате моделирования тяжелой аварии при помощи кода СОКРАТ, изображена на рис. 2. Изменение давления в горячей нитке во времени изображено на рис. 3. Максимумы расхода соответствуют открытию ИПУ КД и, соответственно, снижению давления в первом контуре. На стадии открытых ИПУ КД перегретый пар в ПГ не поступает, поскольку он направляется через соединительный трубопровод в КД и далее к ИПУ КД.



Рис. 2. Зависимость расхода на входе в горячую нитку от времени

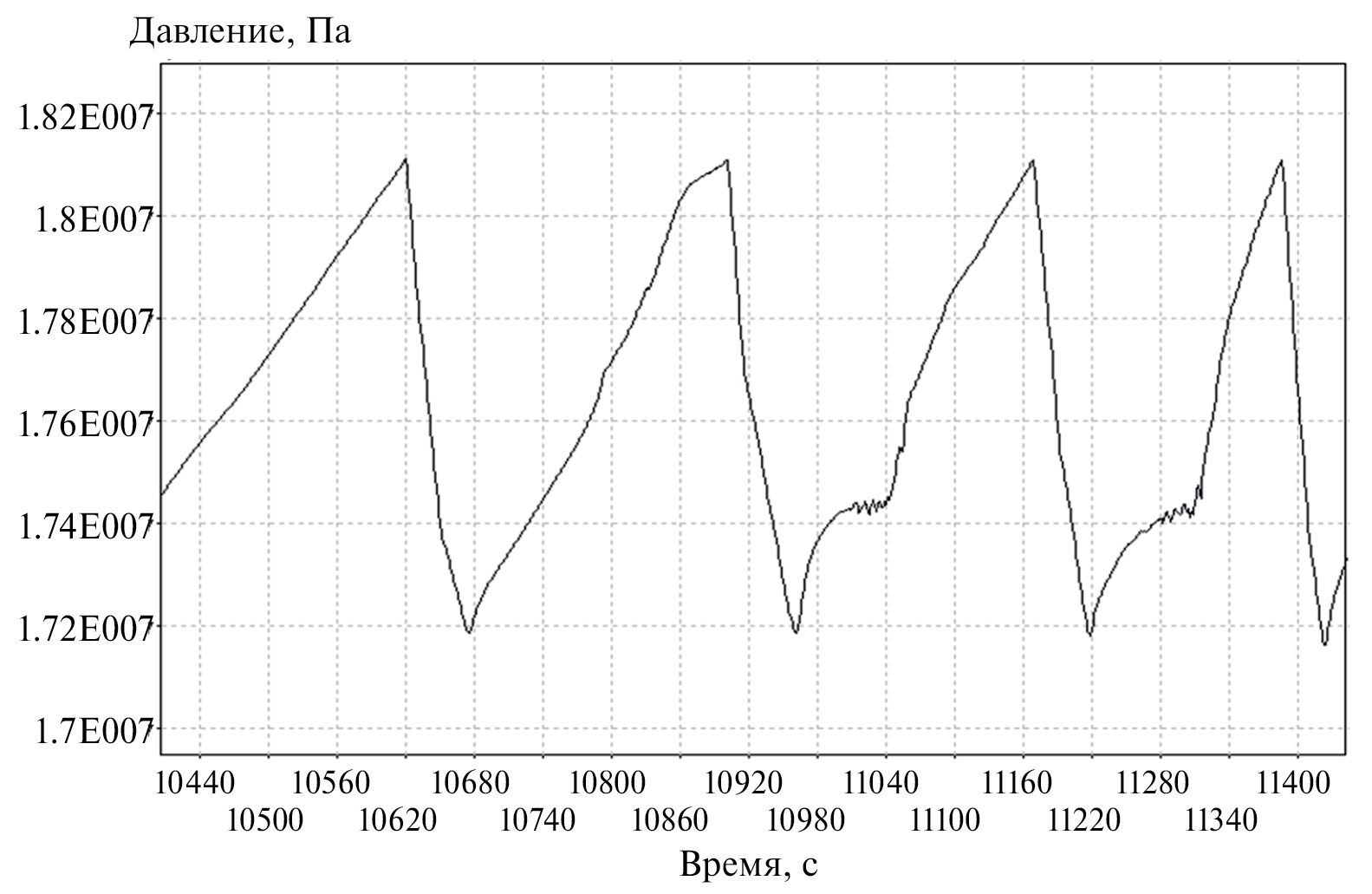

Рис. 3. Зависимость давления в горячей нитке от времени



После очередного закрытия ИПУ КД из-за возникшего разряжения в КД относительно давления в а.з. происходит “подсасывание” пара из а.з. в горячую нитку петли с КД. Как видно из результатов расчета, интервал времени между последовательным закрытием и открытием ИПУ КД составляет 300–400 с. Именно на этой стадии возможно образование конвективного переноса между а.з. и ПГ, приводящее к нагреву ТОТ ПГ.

Поэтому в данной работе моделируется движение перегретого пара в горячей нитке в промежуток времени между закрытием ИПУ КД и его последующим открытием.

Учитывая, что толщина теплообменных трубок составляет всего 1.5 мм, а теплоотвод от них почти отсутствует, косвенным критерием разрушения трубок можно рассматривать температуру смеси, поступающей из горячего коллектора в трубки. Если теплообменные трубки ПГ в расчете по CFD коду явно не моделируются, свидетельством возможности их нагрева до потери прочности является превышение предельного значения температурой среды в горячем коллекторе. Поступление среды из горячего коллектора в трубки может происходить в результате колебаний расхода пара, которые возникают в коллекторных системах, или в результате локальных конвективных потоков по трубкам (возможность таких потоков может быть проверена также при помощи CFD моделирования).

В данной работе для расчетов конвекции между а.з. и ПГ использованы два CFD кода: OpenFOAM и STAR CCM+. Граничные условия для задания в CFD расчетах были получены из расчетов тяжелой аварии при помощи интегрального кода СОКРАТ/В3.

  1. РАСЧЕТНОЕ МОДЕЛИРОВАНИЕ ПРИ ПОМОЩИ CFD-КОДОВ

3.1. Расчетная модель для расчетов по коду OpenFOAM

В качестве первой итерации был выполнен расчет конвекции в горячей нитке при помощи кода OpenFOAM с введением ряда упрощений. Цель расчета при помощи этой модели для OpenFOAM заключалась в проверке гипотезы об установлении устойчивой смешанной конвекции в горячей нитке, прилегающем соединительном трубопроводе и горячем коллекторе в течение периодов времени, когда клапан компенсатора давления закрыт, а гидрозатвор холодной нитки заполнен водой.

Геометрическая модель включает проточную часть горячей нитки ГЦТ, относящейся к петле с КД, и соединительного трубопровода КД (рис. 4). Внутренний диаметр главного циркуляционного трубопровода составляет 850 мм, внутренний диаметр соединительного трубопровода компенсатора давления – 346 мм. Длина трубопровода от выходного патрубка реактора до коллектора ПГ ~10 м, длина трубопровода от выходного патрубка реактора до врезки соединительного трубопровода ~ 7 м.

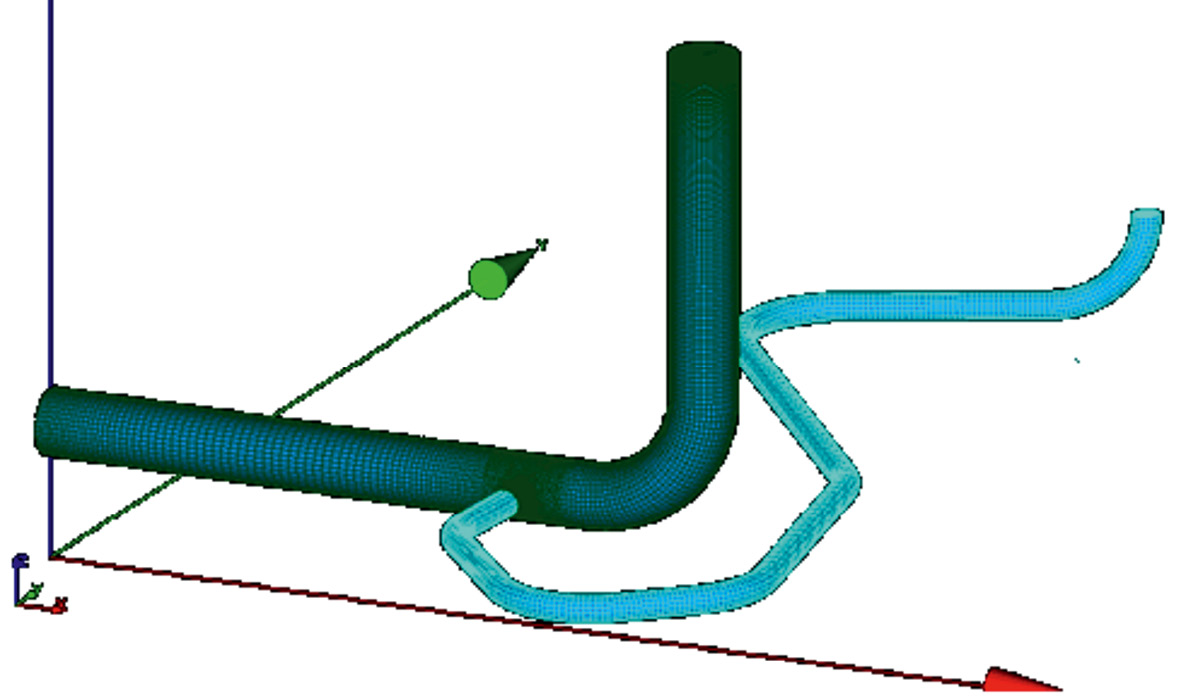

Рис. 4. Геометрия с наложенной расчетной сеткой



Стенки трубопроводов не моделируются. На внешней поверхности модели трубопроводов были заданы адиабатические условия теплообмена.

Корпус и гидравлический объем КД в модели также не учитываются и заменены граничным условием по давлению на срезе соединительного трубопровода. Гидравлическая часть соединительного трубопровода КД моделируется в явном виде, поскольку для оценки целостности соединительного трубопровода важно знать степень его разогрева в случае затекания в него парогазовой смеси.

Пакет теплообменных труб и холодный коллектор ПГ в данной модели явно не описываются. Проточная часть ПГ ограничена моделью горячего коллектора, которая упрощенно представлена вертикальным цилиндром с сечением, равным сечению горячей нитки.

Граничные условия на входе в горячую нитку (температура, состав и расход среды) и на выходе из соединительного трубопровода (давление) определены по результатам численного моделирования аварии при помощи кода СОКРАТ и соответствуют состоянию РУ через несколько минут после начала интенсивного окисления а.з. На входе в горячую нитку задан поток перегретого пара с расходом 1 кг/с при температуре 1400 К. Начальная температура пара в расчетной области задана равной 630 К. На поверхности области коллектора задано условие постоянной температуры 630 К. Давление в системе составляет 17.6 МПа.

Для моделирования турбулентности используется модель k-Omega SST и нестационарный решатель для турбулентного течения сжимаемой жидкости BuoyantPimpleFoam, относящийся к классу решателей, моделирующих теплоперенос.

При построении сетки соблюдено ограничение на размер элементов в пристеночной области: у+ < 10 при заданном расходе 1кг/с. Из условия у+ < 10 получаем:

– в горячей нитке yгн < 4.4 ∙ 10–3 м;

– в соединительном трубопроводе yст < 10–3 м.

Поэтому в построенной расчетной сетке расстояние от поверхности до первого расчетного узла составляет 1 мм. В пристенной области использованы гексаэдрические элементы, в остальной области – призматические и тетраэдрические элементы. Отношение размеров соседних ячеек не превышает 1.5.

Также были оценены значения числа Рейнольдса в моделируемых трубопроводах: в горячей нитке Reгн ≈ 4⋅104; в соединительном трубопроводе Reст ≈ 8.8⋅104.

Общее количество элементов в расчетной сетке составило 292170, из них число элементов-гексаэдров – 150930, элементов-призм – 127901, элементов-тетраэдров – 13339.

3.2. Результаты расчетов по упрощенной модели при помощи кода OpenFOAM

С использованием упрощенной модели при помощи OpenFOAM был выполнен базовый расчет с расходом перегретого пара на входе в модель 1 кг/с и дополнительный расчет с расходом 2 кг/с. В результате была получена квазистационарная картина конвективного течения в горячей нитке и коллекторе ПГ, качественно соответствующая результатам для аналогичной области РУ PWR (рис. 5). Согласно полученным результатам, перегретая среда из а.з. поступает в горячий коллектор ПГ по верхней части горячей нитки, частично охлаждается и по нижней части горячей нитки возвращается к выходному патрубку реактора, где подмешивается к поступающей перегретой среде. В окрестности соединительного трубопровода наблюдается перемешивание прямого и обратного токов среды.



Рис. 5. Линии тока в стационарном режиме



Согласно результатам расчетов, квазистационарное поле скоростей и температур установилось через 300–450 с.

На рис. 6 показаны зависимости температуры среды от времени в точке, расположенной в центре горячего коллектора. В расчете с расходом подачи 1 кг/с стационарное значение температуры составило 929 К, а при расходе 2 кг/с температура выросла до 1010 К.



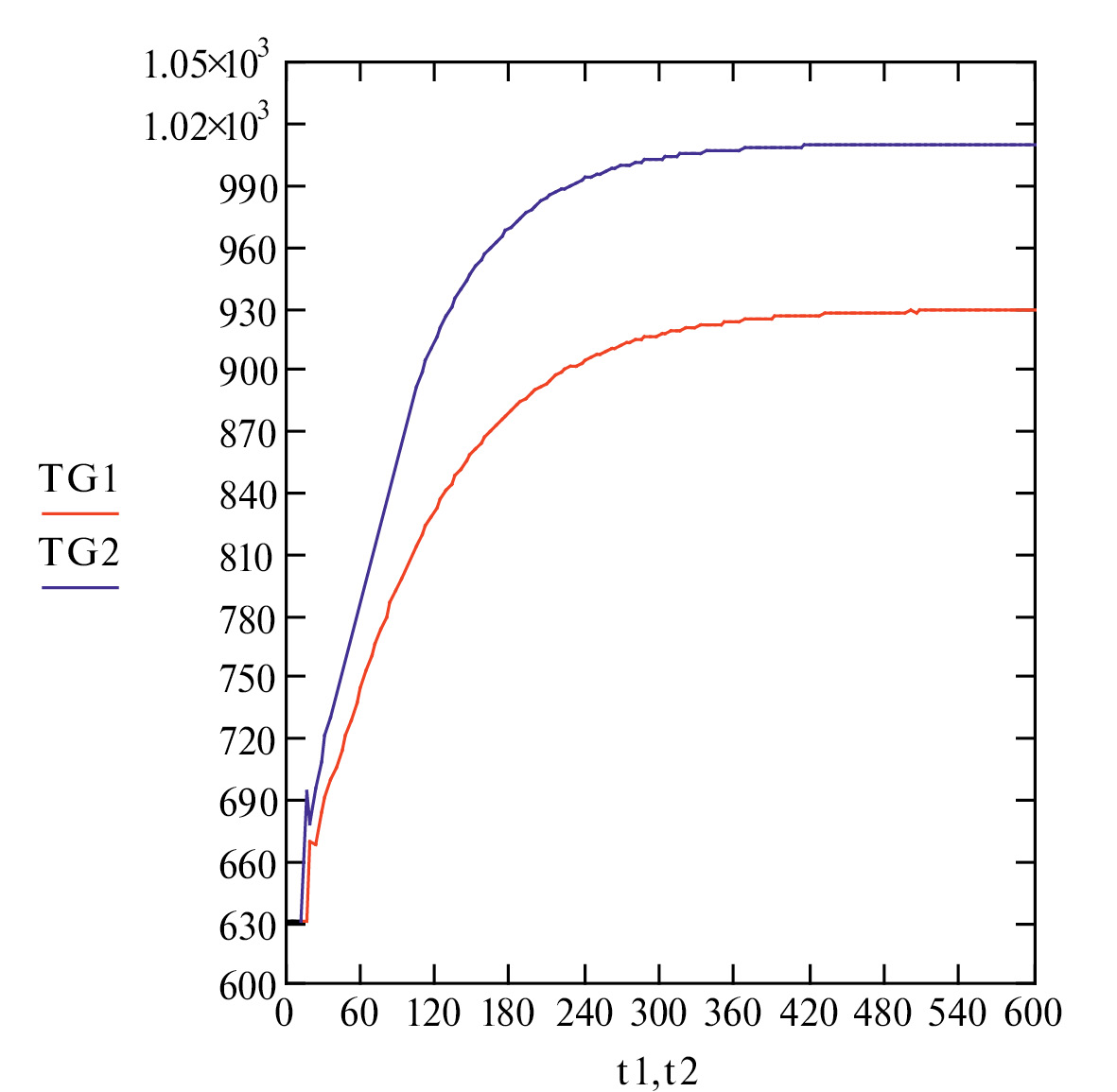

Рис. 6. Изменение температуры пара в центре коллектора при расходах на входе в горячую нитку 1 и 2 кг/с



Таким образом, предварительные расчеты при помощи OpenFOAM показали:

– в ТА с плотным первым контуром в горячей нитке петли с КД устанавливается циркуляция перегретого пара, способная переносить тепло из а.з. в ПГ;

– время установления квазистационарного состояния составляет 300–450 с и сопоставимо с интервалом времени, в течение которого ИПУ КД закрыт;

– температура среды внутри горячего коллектора (и потенциально на входе в ТОТ ПГ) достигает 930–1010 К, что при попадании среды в ТОТ ПГ может вызвать их разрыв и байпассирование ЗО.

Для уточнения полученных результатов на следующем этапе работ были выполнены расчеты по коду STAR CCM+ с использованием более реалистичной расчетной модели.

3.3. Расчетная модель для расчетов по коду STAR CCM+

С целью проверки и уточнения полученных результатов была разработана модель исследуемой области для кода STAR CCM+ (рис. 7). По сравнению с моделью для OpenFOAM расчетная область для STAR CCM+ была усовершенствована следующим образом:

– учтена проектная геометрия проточной части горячего коллектора ПГ;

– включен металл трубопроводов и коллекторов.

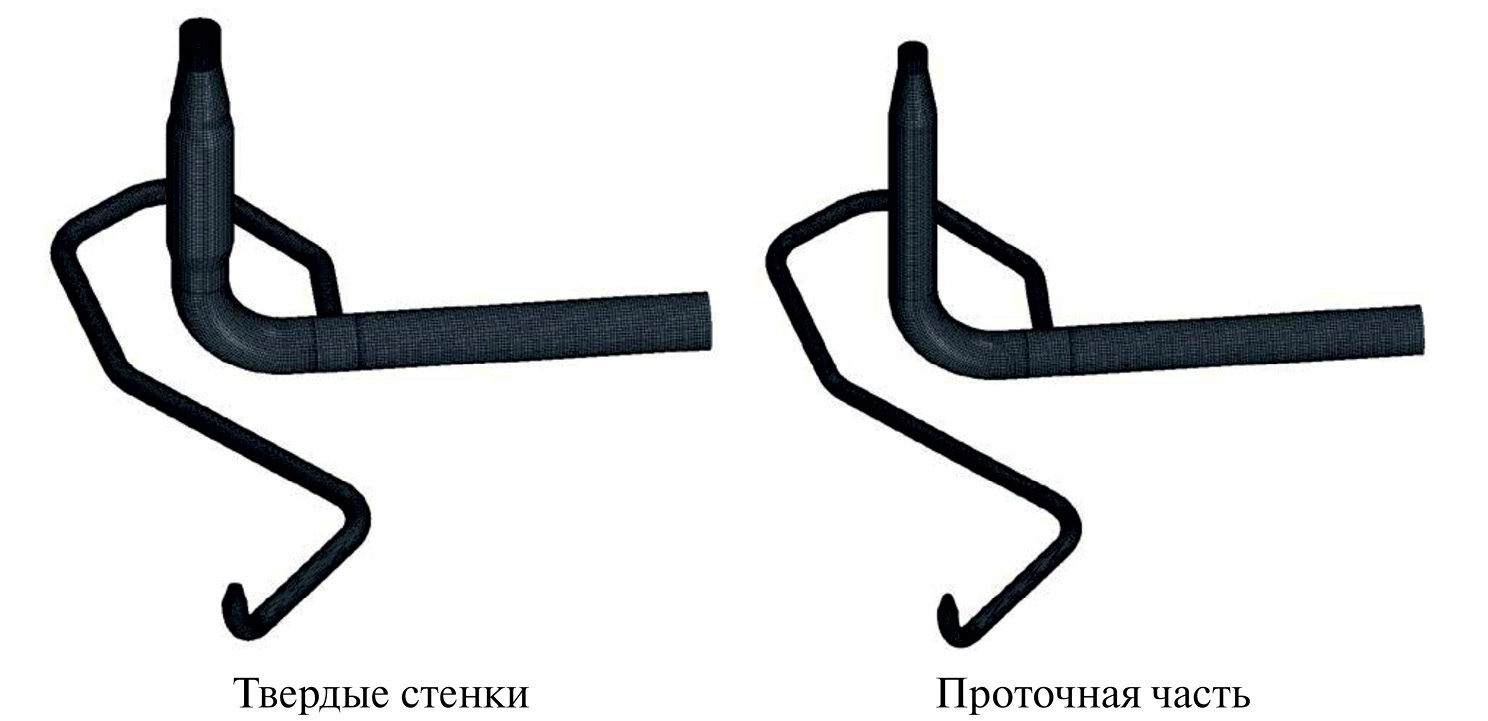

Рис. 7. Расчетная сетка области для кода STAR CCM+



Для адекватного моделирования пограничных слоев со стороны газообразной среды, а также разогрева поверхностных слоев металла при нестационарном процессе в расчетной сетке предусмотрено сгущение по направлению к границе раздела между жидкостью и стенкой. Расчетная сетка состоит из 1 128 064 гексаэдрических ячеек. Из них 751 576 приходится на проточную часть, а 376 488 – на твердые тела.

Как и в расчете по OpenFOAM, в качестве граничных условий на входе в горячую нитку задан расход перегретого пара 1 кг/с с температурой 1400 К. На наружных стенках заданы адиабатические условия теплообмена. Давление на срезе соединительного трубопровода составляет 17.6 МПа. В начальный момент времени среда в системе неподвижна и имеет температуру 630 К. Начальная температура трубопроводов также задана равной 630 К.

Свойства перегретого пара получены из базы данных NIST для диапазона температур от 630 К до 2000 К. Принято, что плотность, динамическая вязкость, теплопроводность и теплоемкость перегретого пара зависят от температуры и не зависят от давления.

Свойства металла трубопроводов и коллекторов приняты постоянными и не зависящими от температуры:

– плотность 7920 кг/м3;

– теплоемкость 538 Дж/(кг·К);

– теплопроводность 21 Вт/(м·К).

В разработанной модели течение сжимаемого газа описывается уравнениями движения (уравнения Навье-Стокса, осредненные по Рейнольдсу), уравнением неразрывности и уравнением энергии. Используется kw-SST модель турбулентности. Для металла коллекторов решается уравнение теплопроводности.

С использованием модели был выполнен нестационарный расчет в течение 2500 с реального времени с шагом 0.05 с.

3.4. Результаты расчетов по коду STAR CCM+

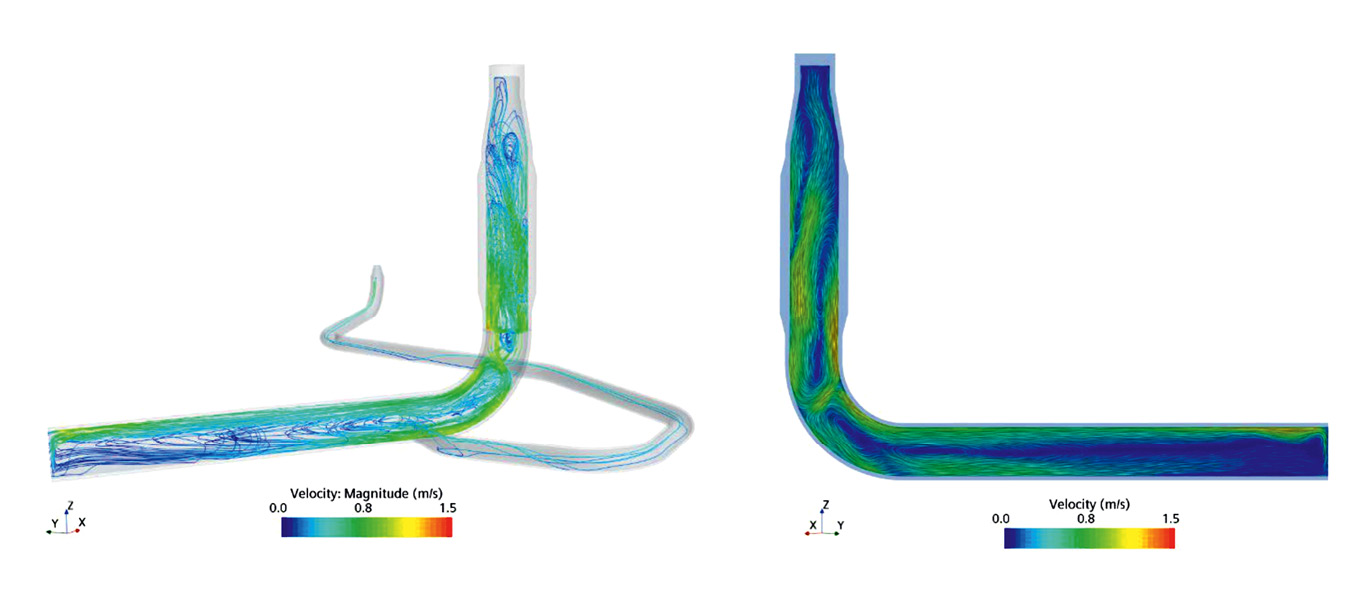

На рис. 8 показано распределение температуры в сечении расчетной области по состоянию на 2500 с. Как видно из рис. 9, картина течения качественно подобна результатам, полученным по коду OpenFOAM.



Рис. 8. Температура в сечении расчетной области (2500 с расчета)



Рис. 9. Линии тока и вектора скорости (2500 с расчета)



На рис. 8 обозначены две линии “а” и “б”, соответственно вблизи горячего патрубка и в центре коллектора. Вдоль этих линий на рис. 10 и 11 показано распределение температуры. Из этих результатов следует, что максимальная установившаяся температура пара в центре коллектора в пристенной области составляет 920–940 К, а максимальная температура пара по всей этой области не превышает 980 К. В основном этот результат подтверждает результаты, полученные по OpenFOAM.

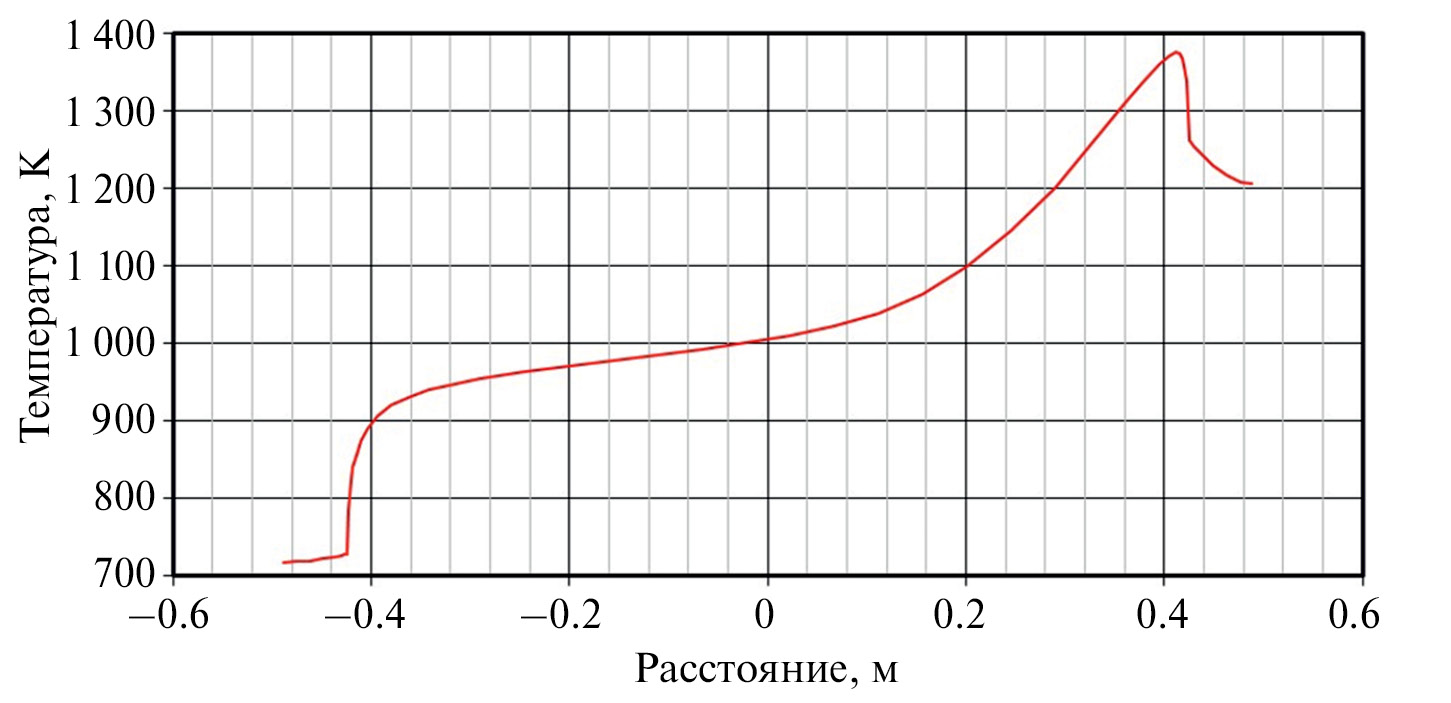

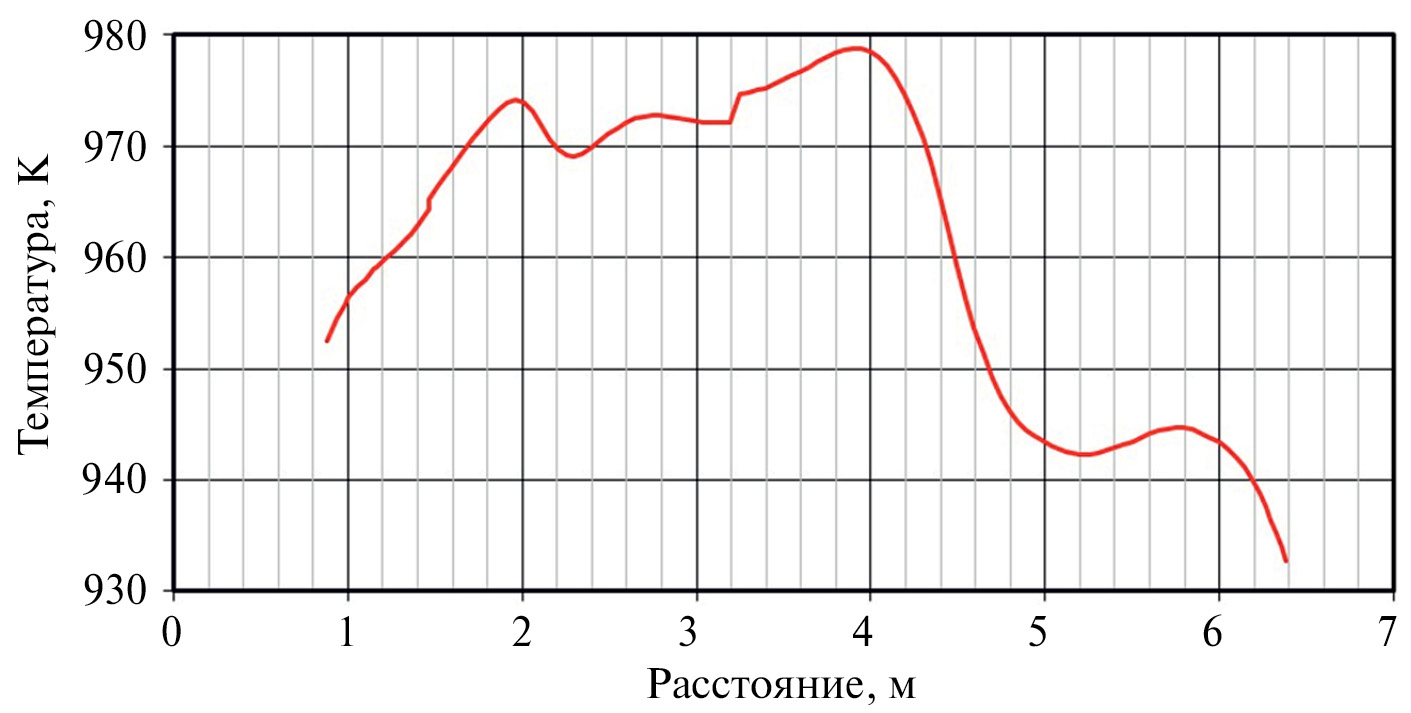

Рис. 10. Профиль температуры вдоль линии “а” (2500 с расчета)

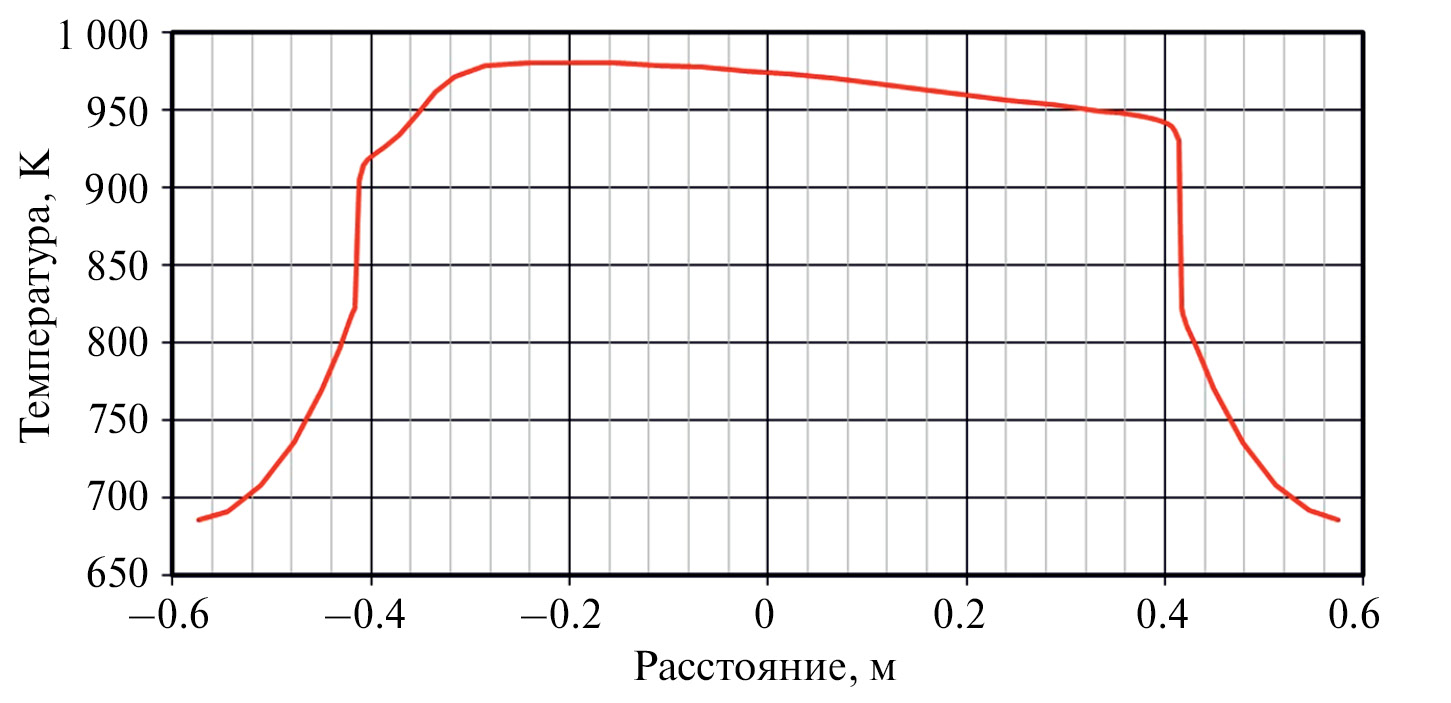

Рис. 11. Профиль температуры вдоль линии “б” (2500 с расчета)



Однако следует учесть, что время установления стационарного состояния в расчетах по STAR CCM+ (2500 с) оказалось много больше, чем в расчетах по OpenFOAM (300–450 с). Это объясняется учетом теплообмена с металлом трубопроводов. На рис. 12 изображены зависимости от времени для температуры пара в точке, расположенной в центре коллектора ПГ, полученные при различных допущениях. Расчет, воспроизводящий условия в расчете OpenFOAM (неучет теплообмена с трубопроводами и допущение идеального газа), достаточно близко описывает результаты, полученные при помощи OpenFOAM. Однако внедрение в модель свойств пара из базы данных NIST и учет металла трубопроводов существенно увеличивает время выхода на стационар. При этом на первых 200 секундах расчета основной вклад в замедление скорости разогрева среды в центре коллектора вносит использование реальных свойств пара, а теплообмен с металлом начинает сказываться позже.

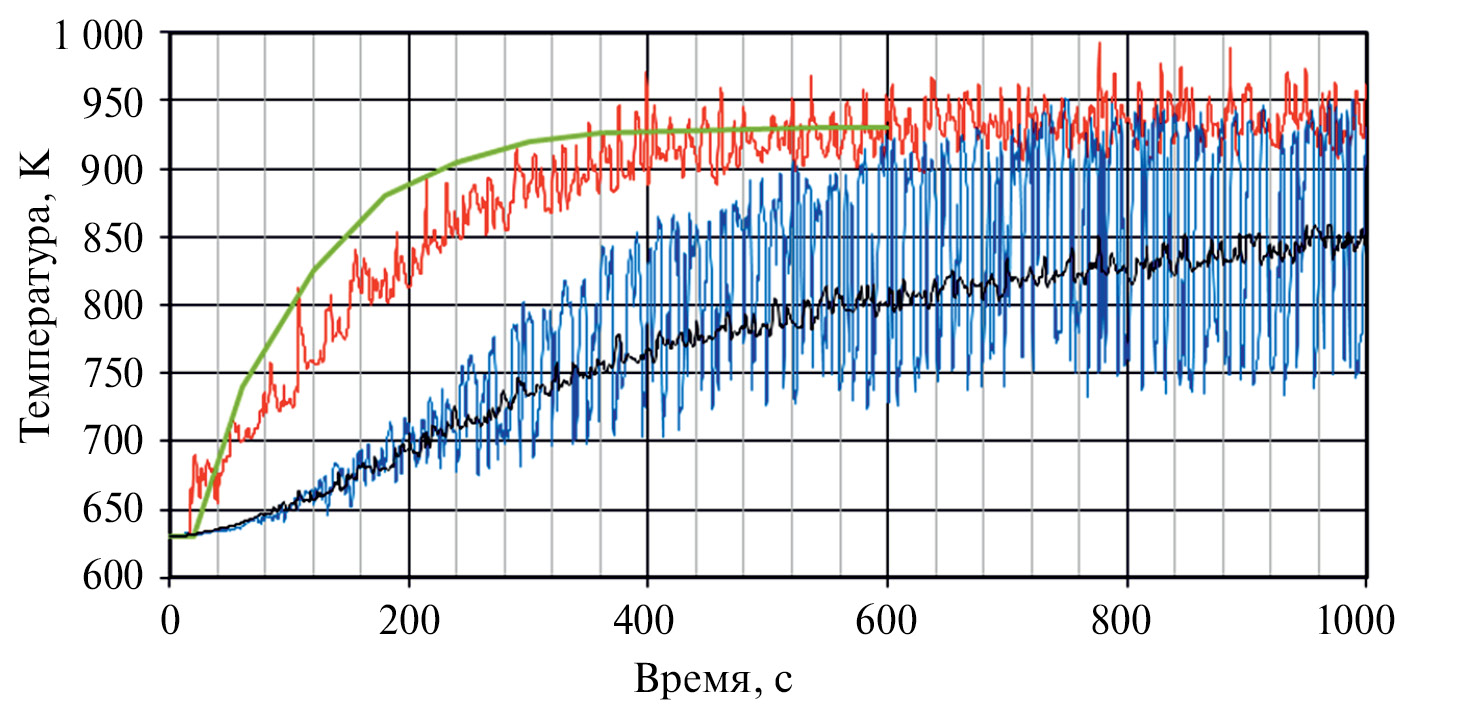

Рис. 12. Изменение температуры пара в центре коллектора ПГ в расчете по STAR CCM+

зеленая линия – расчеты по OpenFoam,

красная линия – расчеты по STAR CCM+ в допущении идеального газа,

синяя линия – расчеты по STAR CCM+ с использованием свойств NIST,

черная линия – с использованием свойств NIST и с учетом металла коллекторов



Зависимость средней температуры металла коллектора ПГ от времени показана на рис. 13. Видно, что прогрев стенки коллектора ПГ происходит очень медленно.

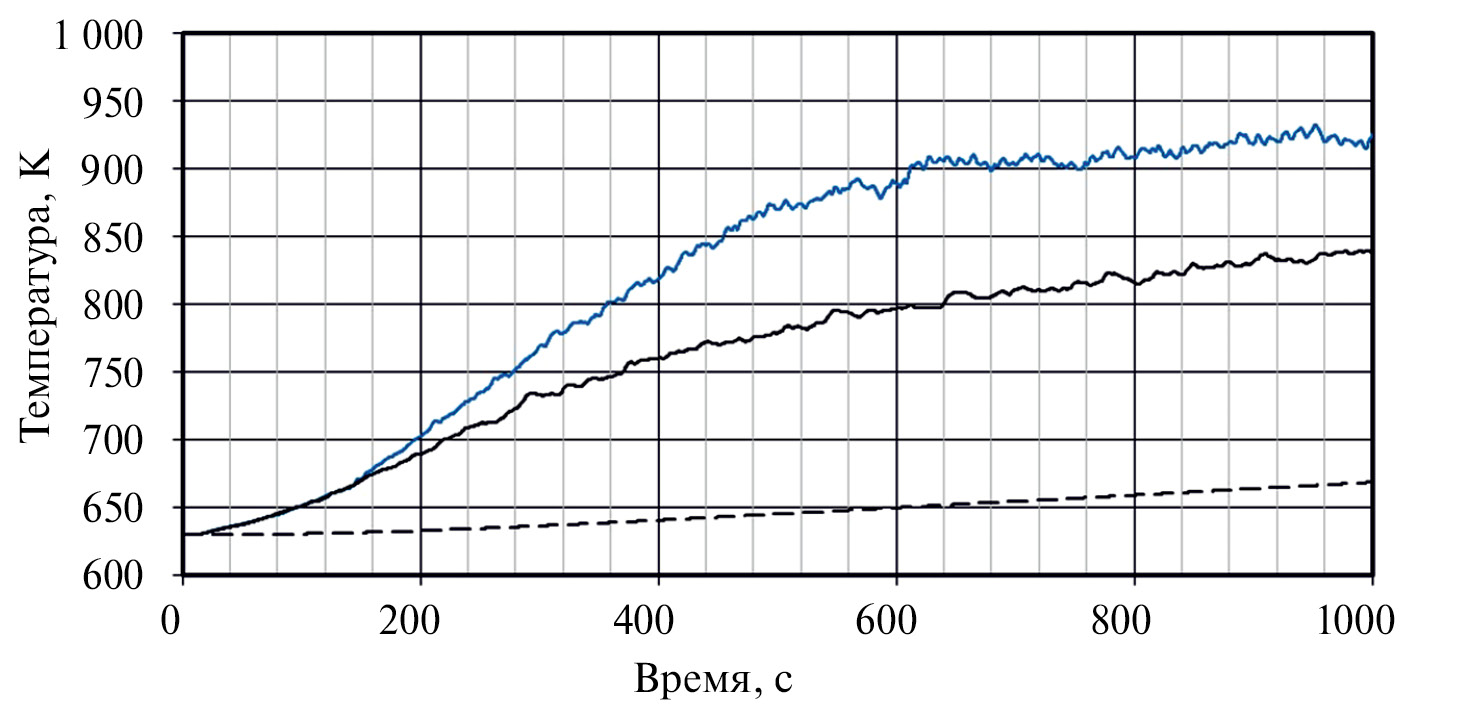

Рис. 13. Изменение температуры пара в центре коллектора ПГ и температуры металла коллектора ПГ в расчете по STAR CCM+

синяя линия – температура пара, свойства NIST,

черная линия – температура пара, свойства NIST с учетом металла коллекторов,

пунктирная линия – температура металла коллектора



Таким образом, в результате проведенных расчетов показано, что с учетом времени между закрытием и открытием ИПУ КД 300–400 с описание перегретого пара как идеального газа в данной задаче недопустимо, а учет теплообмена со стенками снижает максимальную температуру пара в горячем коллекторе на 50−100 К. На фазе закрытого ИПУ КД стационарная конвекция между а.з. и горячим коллектором установиться не успевает, а максимальная температура пара в центре коллектора с учетом осцилляций не превышает 1000 К (рис. 14).



Рис. 14. Профиль температуры вдоль линии “в” – оси коллектора (2500 с расчета)



ПЕРСПЕКТИВЫ ДАЛЬНЕЙШИХ ИССЛЕДОВАНИЙ

Полученные результаты следует рассматривать как предварительные. Расчеты выполнены с рядом существенных допущений и требуют подтверждения дополнительными исследованиями.

В частности, необходимо дополнить расчетную модель областью сборной камеры реактора с тем, чтобы учесть перемешивание прямого горячего потока из а.з. и возвратного охлажденного потока из ПГ не в области горячего патрубка, а в области между шахтой и стенкой корпуса реактора.

Также следует добавить в модель пучок теплообменных труб ПГ и холодный коллектор, чтобы оценить возможность и интенсивность циркуляции перегретого пара между коллекторами по трубкам. Это позволит более реалистично оценить скорость нагрева теплообменных труб ПГ.

В исследованиях конвективного переноса в горячей нитке РУ PWR отмечалась существенная роль теплообмена излучением между перегретым паром и стенками трубопроводов. В представленной работе для ВВЭР этот механизм теплообмена не рассматривался, поэтому его учет в будущих расчетах также необходим.

Как показывают результаты расчетов по СОКРАТ/В3, на рассматриваемой стадии аварии происходит окисление материалов активной зоны, поэтому в составе среды на входе в горячую нитку должен присутствовать водород. Поскольку водород обладает большей теплоемкостью по сравнению с паром, его учет может повлиять на развитие конвекции в горячей нитке и поэтому необходим в дальнейших расчетах.

В данной работе были использованы инженерные оценки прочности. В частности, не учитывался процесс высокотемпературной ползучести, который может привести к разрыву трубок ПГ при более низких температурах, чем разрыв вследствие превышения предела текучести.

Наконец, в выполненных расчетах основное внимание было уделено возможности разрыва теплообменных трубок ПГ. Однако, как показывают полученные результаты, циркуляция горячей среды по горячей нитке приводит также и к существенному нагреву зоны горячего патрубка, а затекание, хоть и незначительное, горячей среды в соединительный трубопровод КД может вызвать нагрев области врезки этого трубопровода в горячую нику. Исследование возможности разрыва границ первого контура до ПГ также важно, поскольку такой разрыв исключает возможность байпассирования защитной оболочки, а тяжелая авария идет совсем по другому сценарию (все радиоактивные вещества поступают под защитную оболочку).

Поскольку расчеты тяжелой аварии при помощи СОКРАТ/В3 сопряжены с неопределенностями, граничные условия, используемые для CFD моделей, также характеризуются неопределенностью. С целью анализа чувствительности температуры теплообменных трубок ПГ к граничным условиями необходима оценка неопределенности результатов расчетов по СОКРАТ/В3.

ЗАКЛЮЧЕНИЕ

В ходе развития тяжелых аварий с плотным первым контуром и осушенными парогенераторами может произойти массовый высокотемпературный разрыв теплообменных труб ПГ. Образующаяся течь из первого контура во второй приводит к байпассированию защитной оболочки реакторной установки радиоактивными веществами и формированию раннего большого радиоактивного выброса в окружающую среду через паросбросные устройства. Одним из механизмов, определяющих разогрев теплообменных труб ПГ до температур, при которых материал труб катастрофически теряет прочность, является конвективный перенос тепла из активной зоны в ПГ.

В случае заполненных гидрозатворов на холодных нитках ГЦТ конвекция парогазовой смеси по петле невозможна, но возможно образование конвекции по горячей нитке между сборной камерой реактора и коллекторами ПГ. Возможность установления такой конвекции широко исследовалась с конца 1980-х годов в США, что обусловлено особенностями конструкции РУ PWR проектов Вестингауз и Дженерал электрик. Вертикальная компоновка теплообменных труб ПГ создает большой перепад высот между источником (сборная камера реактора) и стоком (ПГ) тепла. В РУ ВВЭР этот перепад высот меньше из-за использования горизонтальных парогенераторов, поэтому ожидаемая интенсивность конвекции ниже. То есть скорость разогрева теплообменных труб ПГ до высоких температур должна быть меньше, как и опасность их разрыва. Тем не менее для ВВЭР это предположение численно ранее не проверялось.

Для оценки возможности и времени установления конвекции между активной зоной и ПГ в горячей нитке РУ ВВЭР в данной работе была выполнена серия расчетов при помощи CFD кодов. Начальные и граничные условия для расчетов были определены по результатам численного моделирования представительной тяжелой аварии при помощи интегрального кода СОКРАТ/В3.

Результаты расчетов показали, что время установления квазистационарной циркуляции перегретого пара в горячей нитке (2500 с) значительно превышает интервал времени между закрытием и открытием ИПУ КД (300–450 с). То есть стационарная конвекция горячей среды из а.з. не успевает установиться на фазе закрытых ИПУ КД и разрушается после очередного открытия ИПУ КД. Открытие ИПУ КД и сброс среды из первого контура приводит к поступлению в трубки ПГ холодного насыщенного пара из гидрозатворов холодных ниток.

Тем не менее на фазе закрытых ИПУ КД наблюдается выраженный конвективный перенос тепла из реактора в горячий коллектор, который приводит к повышению температуры в центре коллектора с 630 К до максимального значения 830 К.

В предположении, что разрыв теплообменных труб ПГ происходит в результате превышения предела текучести стали 08Х18Н10Т, показано, что даже в случае мгновенного разогрева теплообменных трубок ПГ до максимальной температуры перегретого пара в горячем коллекторе (830 К) условие разрыва трубок не достигается.

Таким образом, выполненные расчетные исследования показали недостаточную интенсивность конвективного переноса тепла из активной зоны в ПГ при заполненных гидрозатворах холодных ниток и, следовательно, отсутствие риска разрыва теплообменных труб ПГ и байпассирования защитной оболочки РУ радиоактивными веществами.

Следует отметить, что данные выводы являются предварительными и требуют подтверждения дополнительными исследованиями, поскольку расчеты были выполнены с рядом существенных допущений.

×

About the authors

K. S. Dolganov

Nuclear Safety Institute of the Russian Academy of Sciences

Author for correspondence.
Email: dolganov@ibrae.ac.ru
Russian Federation, Moscow

A. A. Krutikov

Gidropress Experimental Design Bureau

Email: dolganov@ibrae.ac.ru
Russian Federation, Podolsk

A. V. Nikolaeva

Nuclear Safety Institute of the Russian Academy of Sciences

Email: dolganov@ibrae.ac.ru
Russian Federation, Moscow

References

  1. Bayless P.D. Analysis of natural circulation during a Surry station blackout using SCDAP/RELAP5, NUREG/CR-5214 (EGG-2547), EC&G Idaho Inc., September 1988.
  2. Domanus H.M. and Sha W.T. Analysis of Natural-Convection Phenomena in a 3-Loop PWR During a TMLB’ Transient using the COMMIX code, NUREG/CR-5070, ANL-87-54, Argonne National Laboratory, January 1988.
  3. Di Marzo М., Salehi M.A., Almenas K. Primary system transient heating in a severe accident scenario, Scientia Iranica, Vol.2, No.1, Sharif University of Technology, March 1995.
  4. Stewart W.A. et al. Natural Circulation Experiments for PWR Degraded Core Accidents, EPRI Report NP-6324-D, Westinghouse Electric Corporation, 1989.
  5. Stewart W.A. et al., Natural Circulation Experiments for PWR High Pressure Accidents, EPRI Project No. RP2177-5 Final Report, Westinghouse Electric Corporation, July 1992.
  6. Martinez G.M., et. а1. Independent review of SCDAP/RELAP5 Natural Circulation Calculations, SAND91-2089, Sandia National Laboratories, Jan. 1994.
  7. Park Jae Hong et al. PWR Hot Leg Natural Circulation Modeling with MELCOR Code, Proc. of the Korean Nuclear Society Autumn Meet., Taegu, Korea, October 1997.
  8. Knudson D.L., Ghan L.S., and Dobbe C.A. SCDAP/RELAP5 Evaluation Of The Potential For Steam Generator Tube Ruptures As A Result Of Severe Accidents In Operating Pressurized Water Reactors, INEEL/EXT-98-00286, Revision 1, INEEL, September 1998
  9. Bayless R.D., et al. Severe Accident Natural Circulation Studies at the INEL, NUREG/CR-6285 INEL-94/0016, Idaho National Engineering Laboratory, 1995.
  10. Risk Assessment of Severe Accident-Induced Steam Generator Tube Rupture, SGTR Severe Accident Working Group, NUREG-1570, U.S. NRC, March 1998.
  11. Boyd C.F., Hardesty K. CFD Analysis of 1/7th Scale Steam Generator Inlet Plenum Mixing During a PWR Severe Accident, NUREG-1781, U.S. NRC, 2003.
  12. Boyd C.F., Helton D.M., et Hardesty K. CFD Analysis of Full-Scale Steam Generator Inlet Plenum Mixing During a PWR Severe Accident, NUREG-1788, U.S. NRC, 2004.
  13. Boyd C.F. and Armstrong K.W. Computational Fluid Dynamics Analysis of Natural Circulation Flows in a Pressurized-Water Reactor Loop under Severe Accident Conditions, NUREG-1922, U.S. NRC, March 2010.
  14. Boyd C. CFD Prediction of Severe Accident Natural Circulation Flows in a Combustion Engineering Pressurized-Water Reactor Loop, ADAMS Accession No. ML16068A170, International Topical Meeting on Advances in Thermal Hydraulics 2016, New Orleans, LA, June 2016.
  15. Steam Generator Tube Integrity Risk Assessment, Volume 1: General Methodology, Revision 1 to TR-107623-V1, Final Report, EPRI, Palo Alto, March 2002.
  16. Sancaktar S., et al. Consequential SGTR Analysis for Westinghouse and Combustion Engineering Plants with Thermally Treated Alloy 600 and 690 Steam Generator Tubes, NUREG-2195, U.S. NRC, May 2018.
  17. Choi Dae Kyung, et al. Numerical Study of Natural Circulation Flow in Reactor Coolant System during a Severe Accident, Science and Technology of Nuclear Installations, Volume 2022, Article ID 4531040, https://doi.org/10.1155/2022/4531040.
  18. Kang Hyung Seok, et al. CFD Analysis for a Westinghouse Natural Circulation Experiment during Severe Accidents, Transactions of the Korean Nuclear Society Virtual Spring Meeting, July 9-10, 2020.
  19. Kim Sung Il, et al. Analysis of steam generator tube rupture accident for OPR 1000 nuclear power plant, Nuclear Engineering and Design, Volume 382, 2021, 111403, https://doi.org/10.1016/j.nucengdes.2021.111403.
  20. High-temperature characteristics of stainless steels, American Iron and Steel Institute, Designer’s Handbook series No. 9004, 2020.
  21. Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок ПНАЭ Г-7-002-86, М.: Энергоатомиздат, 1989 г.
  22. Окопный Ю.А., Радин В.П., Чирков В.П. Механика материалов и конструкций. М: Машиностроение, 2001.
  23. Долганов К.С., Томащик Д.Ю., Киселев А.Е., Капустин А.В. Анализ возможности массового разрушения теплообменных труб ПГ при тяжелых авариях на РУ ВВЭР-1200/491, ИБРАЭ РАН, Москва.
  24. Morozov V.B., Kiselev A.E., Kiselev A.A., Dolganov K.S., Tomashchik D.Yu., and Krasnoperov S.N. Issues of Safety Assessment of New Russian NPP Projects in View of Current Requirements for the Probability of a Large Release, Nuclear Technology, 207:2, 204–216, 2021 DOI:

Supplementary files

Supplementary Files
Action
1. JATS XML
2. Fig. 1. Comparison of yield strength and tensile strength of AISI 321 [20] and 08Cr18Ni10T [21] steels as a function of temperature

Download (137KB)
3. Fig. 2. Time dependence of the flow rate at the hot string inlet

Download (198KB)
4. Fig. 3. Dependence of pressure in the hot string on time

Download (194KB)
5. Fig. 4. Geometry with superimposed computational grid

Download (107KB)
6. Fig. 5. Current lines in steady-state mode

Download (107KB)
7. Fig. 6. Change of steam temperature in the centre of the collector at flow rates at the inlet to the hot string 1 and 2 kg/sec

Download (129KB)
8. Fig. 7. Calculated area grid for the STAR CCM+ code

Download (103KB)
9. Fig. 8. Temperature in a section of the calculation area (2500 s of calculation)

Download (102KB)
10. Fig. 9. Current lines and velocity vector (2500 s calculation)

Download (96KB)
11. Fig. 10. Temperature profile along line ‘a’ (2500 s of calculation)

Download (133KB)
12. Fig. 11. Temperature profile along line ‘b’ (2500 s of calculation)

Download (141KB)
13. Fig. 12. Variation of steam temperature in the centre of the GHG collector in the STAR CCM+ calculation. Green line - OpenFoam calculations, red line - STAR CCM+ calculations assuming ideal gas, blue line - STAR CCM+ calculations using NIST properties, black line - using NIST properties and considering collector metal

Download (286KB)
14. Fig. 13. Variation of steam temperature at the centre of the PG collector and PG collector metal temperature in the STAR CCM+ calculation. Blue line - vapour temperature, NIST properties, black line - vapour temperature, NIST properties including collector metal, dashed line - collector metal temperature

Download (158KB)
15. Fig. 14. Temperature profile along the line ‘c’ - collector axis (2500 s of calculation)

Download (135KB)

Copyright (c) 2024 Российская академия наук

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
