Синтез литых алюминидов железа из смеси Fe2O3+Al в режиме горения

封面

如何引用文章

全文:

详细

Представлены результаты получения литых алюминидов железа из высококалорийных смесей термитного типа при атмосферном давлении на воздухе. В ходе синтеза изучены закономерности горения, полнота выхода синтезированных алюминидов железа в слиток и относительная потеря массы реагирующих компонентов смеси и конечных продуктов при горении. Проведено исследование химического, фазового составов и микроструктур, определены значения микротвердостей трех синтезированных литых однофазных алюминидов железа: Fe3Al, Fe2Al5, FeAl.

全文:

ВВЕДЕНИЕ

Эффективное использование алюминидов железа в промышленности определяется их значительной коррозионной стойкостью, жаропрочностью, а также высокой износостойкостью [1, 2]. Широкая применимость алюминидов железа обусловлена относительной дешевизной, доступностью и широким распространением исходных компонентов в природе [3, 4].

Использование ферроалюминиевых сплавов в качестве легирующих добавок для изменения структуры и механических свойств порошков углеродистых сталей, оловянистой бронзы и т.д. является наиболее распространенной сферой их применения [5, 6].

Жаропрочные покрытия, выполненные на базе легированных алюминидов железа, применяются для защиты и восстановления деталей низколегированных металлических сплавов, для элементов выхлопных систем двигателей внутреннего сгорания [7, 8]. Сплавы на основе ферроалюминия нашли применение в производстве проводников и электронных материалов [5, 6].

К основным способам получения алюминидов железа из порошков исходных компонентов можно отнести горячее изостатическое прессование и спекание в вакууме [9], дуговое и плазменное распыление [10, 11], импульсное лазерное испарение с последующей конденсацией [12, 13], получение прекурсоров интерметаллических систем из водных растворов электрохимическими и химическими методами с последующим искровым плазменным спеканием [14]. Недостатками таких технологий являются их многостадийность и высокая энергоемкость, ведущие к удорожанию полученных изделий.

Получение алюминидов железа методом самораспространяющегося высокотемпературного синтеза выгодно отличается по своей ресурсо- и энергоэффективности [15, 16]. Метод характеризуется достаточно простой схемой получения с использованием экзотермических смесей термитного типа.

Попытка синтезировать однофазные литые алюминиды железа была предпринята в работе [17]. В качестве реагентов экзотермической смеси авторами был использован железо-алюминиевый термит с двухвалентным оксидом железа. В ходе проведенного исследования были синтезированы следующие интерметаллиды: однофазный FeAl, двухфазные FeAl + FeAl2, FeAl2 + Fe2Al5 и трехфазный FeAl2 + Fe2Al5 + Fe4Al13.

В настоящей работе был использован железо-алюминиевый термит с трехвалентным оксидом железа в качестве окислителя. Такая замена обеспечила значительное повышение температуры горения исследуемых смесей для синтеза интерметаллидов [18]. Ранее эта методика была апробирована при синтезе однофазного литого алюминида железа Fe2Al5 [19].

Предлагаемая работа направлена на исследование возможности получения литых однофазных алюминидов железа с широким диапазоном содержания алюминия с последующим изучением их химического и фазового составов, а также микроструктуры и микротвердости.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

В качестве реагентов исходных экзотермических смесей термитного типа использовали порошки оксида железа(III) квалификации “ч.” с размером частиц 250–60 мкм и алюминия АСД–1 с размером частиц 50–25 мкм.

Перед смешением порошки высушивали. Синтез проводили при атмосферном давлении в среде воздуха. Смеси массой 100 г при плотности засыпки 1.3 г/см3 сжигали в графитовых стаканчиках высотой 100 мм и внутренним диаметром 40 мм. Поджиг шихты осуществлялся при помощи вольфрамовой спирали.

В экспериментах определяли относительную потерю массы смесей при их горении (η1) и относительную полноту выхода литых интерметаллидов железа в слиток (η2), которые рассчитывали по формулам:

η1=[(m1m2)/m1]×100%,

η2=[m3/m1]×100%,

где m1 — масса исходной смеси, m2 — масса продуктов горения (масса оксида алюминия с массой литого алюминида железа), m3 — масса слитка литого алюминида железа.

Относительную массовую долю алюминия αAl в исходной смеси рассчитывали по формуле:

αAl=MAl/(MAl+MFe2O3),

где MAl и MFe2O3 — массы алюминия и оксида железа(III).

Процесс горения исследуемых смесей фиксировали на видеокамеру. Для возможности определения скорости горения на боковой поверхности графитовой формы (1) были сформированы четыре вертикально расположенных отверстия (2) с шагом в 1 см (рис. 1).

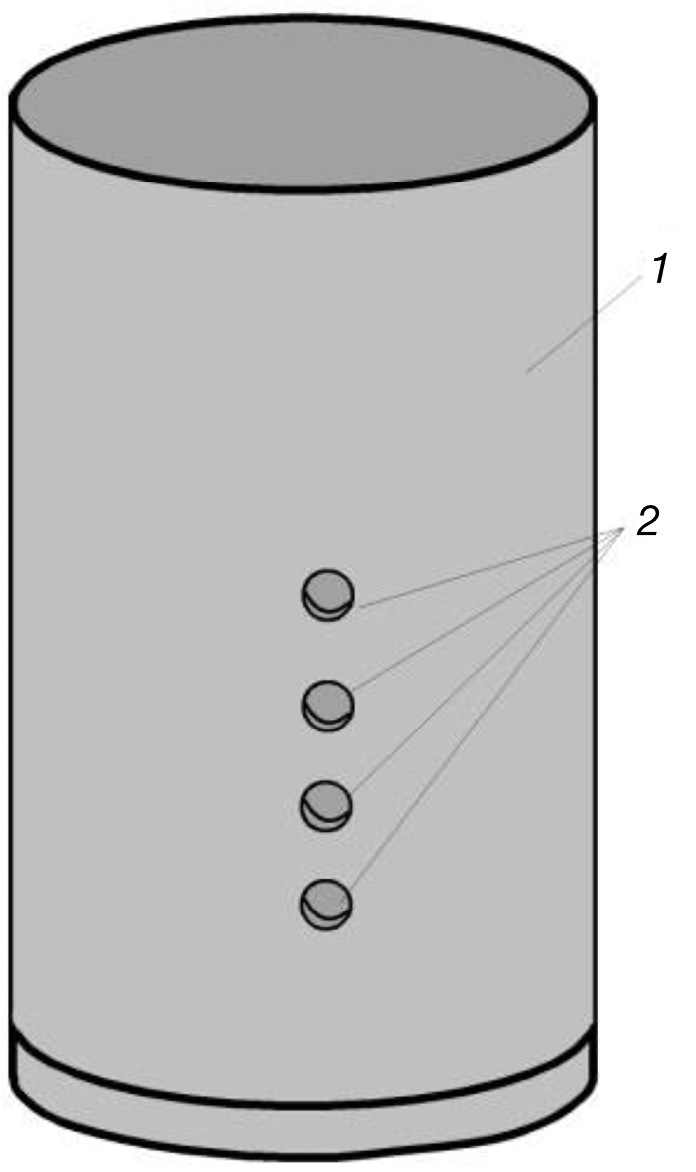

Рис. 1. Разборная графитовая форма (1) с технологическими отверстиями (2)



Время горения в каждом эксперименте фиксировали между четырьмя заданными базовыми точками в следующей последовательности: 1 и 2, 2 и 3, 3 и 4, 1 и 3, 2 и 4, 1 и 4. Скорость горения рассчитывали как среднюю линейную скорость горения по формуле:

ui=Hi/τi,

где Hi — высота между базовыми точками слоя экзотермической смеси Fe2O3/Al, τi — время горения слоя экзотермической смеси.

Рентгенофазовый анализ (РФА) синтезированных образцов проведен на дифрактометре ДРОН-3М с графитовым монохроматором на вторичном пучке (излучение FeKα), в связи с конкретным набором химических элементов в образцах использовали трубку БСВ-29 с FeKα-анодом и β-фильтр Ni. Для РФА съемка совершалась в интервалах 2θ 30°–90°, 30°–110° и 30°–120° со скоростью 1 град/мин. Компьютерная обработка полученных рентгенограмм была выполнена в программе Crystallographica Search Match с использованием базы данных PDF-2.

Определение содержания алюминия в литых алюминидах железа выполнено методами классического химического анализа: алюминий отделяли от сопутствующих элементов (в данном случае железа) гидроксидом калия, оставшийся в растворе алюминий связывали в комплекс раствором Трилона Б, избыток которого титровали раствором сернокислого цинка при pH 8–10, используя в качестве индикатора эриохром черный Т.

Микроструктуру, локальный химический состав изучали методом сканирующей электронной микроскопии (СЭМ) с помощью микроскопа сверхвысокого разрешения Zeiss Ultra Plus с приставкой для рентгеновского микроанализа INCA 350 Oxford Instruments.

Металлографическое исследование шлифов полученных образцов проводили на микроскопе Axiovert 200 MAT после химического травления 0.5–0.1%-ным раствором плавиковой кислоты. Значения микротвердости получены с помощью микротвердомера ПМТ-3 при нагрузке 1 Н.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Горение исследуемых экзотермических смесей Fe2O3+α-Al при атмосферном давлении на воздухе протекает в стационарном режиме с диспергированием и выбросом вещества, при этом относительная потеря массы (η1) не превышает 10.5 мас. % (рис. 2).

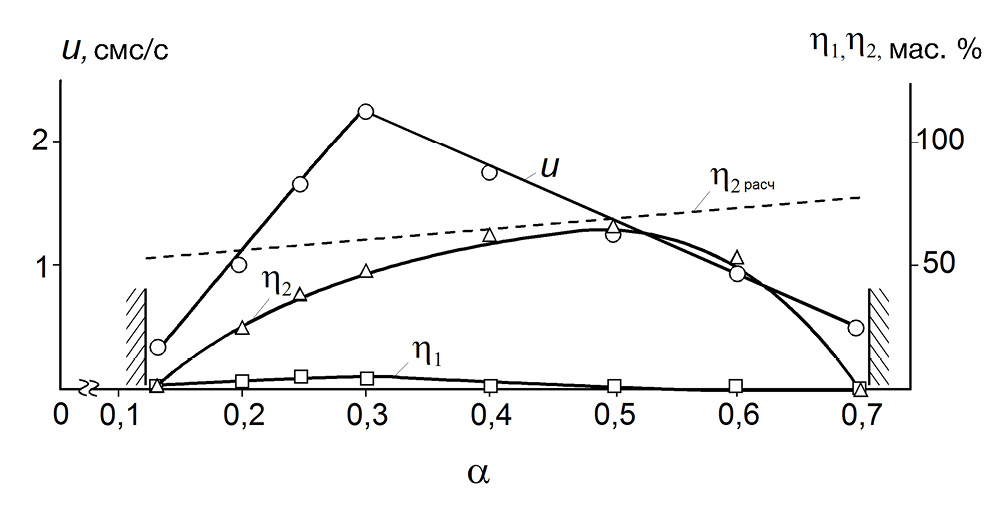

Рис. 2. Влияние относительной доли алюминия (α) в смеси Fe2O3+α-Al на скорость горения (u), относительную потерю массы (η1), относительный выход металлической фазы в слиток (η2) при горении и расчетный выход алюминидов железа (η2 расч)



По мере увеличения содержания алюминия в исходной шихте в интервале 0.125 ≤ α ≤ 0.3 скорость горения возрастает линейно (рис 2). При α = 0.3 скорость горения достигает максимального значения (u = 2.2 см/с). Дальнейшее увеличение содержания алюминия в смеси приводит к монотонному снижению скорости горения. В ходе выполненных экспериментов были зафиксированы два концентрационных предела по распространению фронта горения по исследуемым смесям. Установлено, что при α < 0.125 и α > 0.7 горение железо-алюминиевого термита прекращается. Экспериментальные исследования показали, что область синтеза литых алюминидов железа ограничена диапазоном 0.2 < α < 0.6. Зависимость относительного выхода металлической фазы в слиток (η2) проходит через максимум и существенно зависит от содержания алюминия в исходной шихте. Зависимости относительного выхода металлической фазы η2 в слиток и расчетного теоретического выхода не совпадают. Максимальное совпадение этих кривых отмечается в диапазоне 0.4 < η2 < 0.5.

По данным химического анализа, содержание связанного алюминия в синтезированных литых алюминидах железа существенно зависит от содержания алюминия в исходной смеси. Рост содержания алюминия в исходной смеси в диапазоне 0.15 < α < 0.6 приводит к росту связанного алюминия в литых алюминидах железа 0.1 < α < 59.9 мас. % (рис. 3). В этом случае содержание алюминия в слитках меняется практически линейно до α = 0.58. При α > 0.58 из-за понижения температуры горения экзотермической смеси доля связанного алюминия резко снижается.

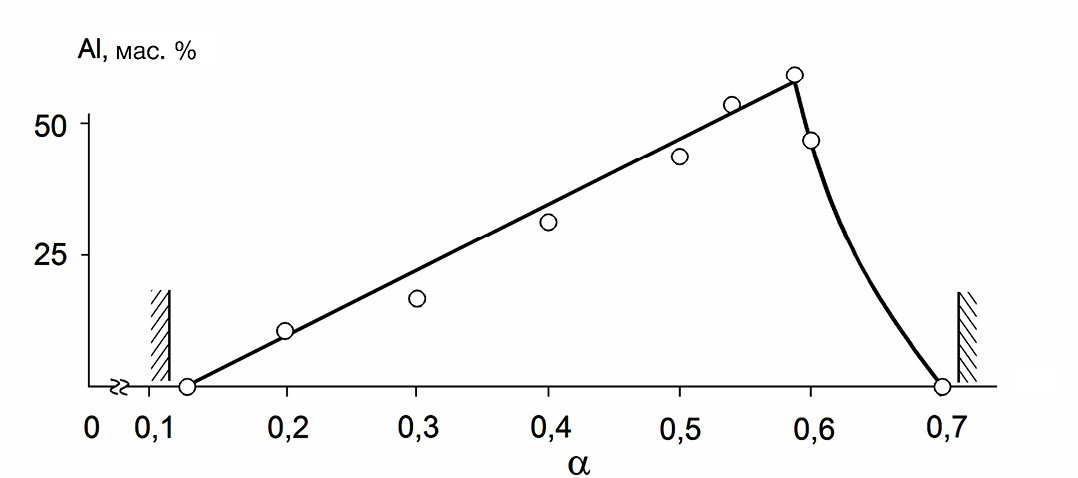

Рис. 3. Влияние относительной массовой доли алюминия (α) в смеси Fe2O3+Al на содержание алюминия в литом слитке алюминида железа



Результаты РФА позволили установить, что в ходе синтеза алюминидов железа в зависимости от величины α получены как однофазные, так и многофазные продукты.

Исходя из данных диаграммы состояния в системе Fe–Al возможно образование пяти однофазных алюминидов железа [20]. Для α = 0.3, 0.4 и 0.54 синтезированы однофазные продукты: Fe3Al (CARD#50-0955), FeAl (CARD#65-0985), Fe2Al5 (CARD#47-1435) соответственно, относящиеся к пр. гр. Cmcm (рис. 4–6). На рентгенограммах рефлексы этих продуктов узкие, что свидетельствует о совершенстве кристаллических структур синтезированных алюминидов железа. Параметры элементарных ячеек интерметаллидов близки к соответствующим значениям параметров в базе дифракционных данных ICDDPDF2 (International Centre for Diffraction Data). Однофазные продукты для значений α = 0.5 и 0.58 синтезировать не удалось.

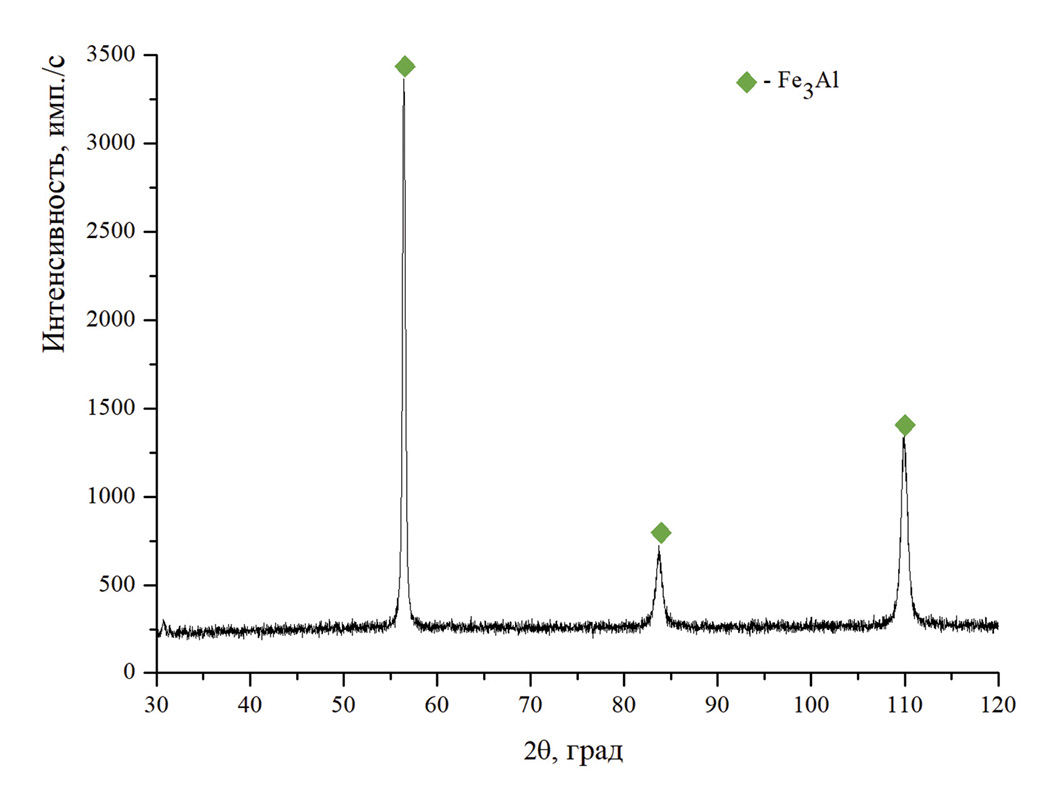

Рис. 4. Рентгенограмма синтезированного литого алюминида железа Fe3Al (α = 0.3)

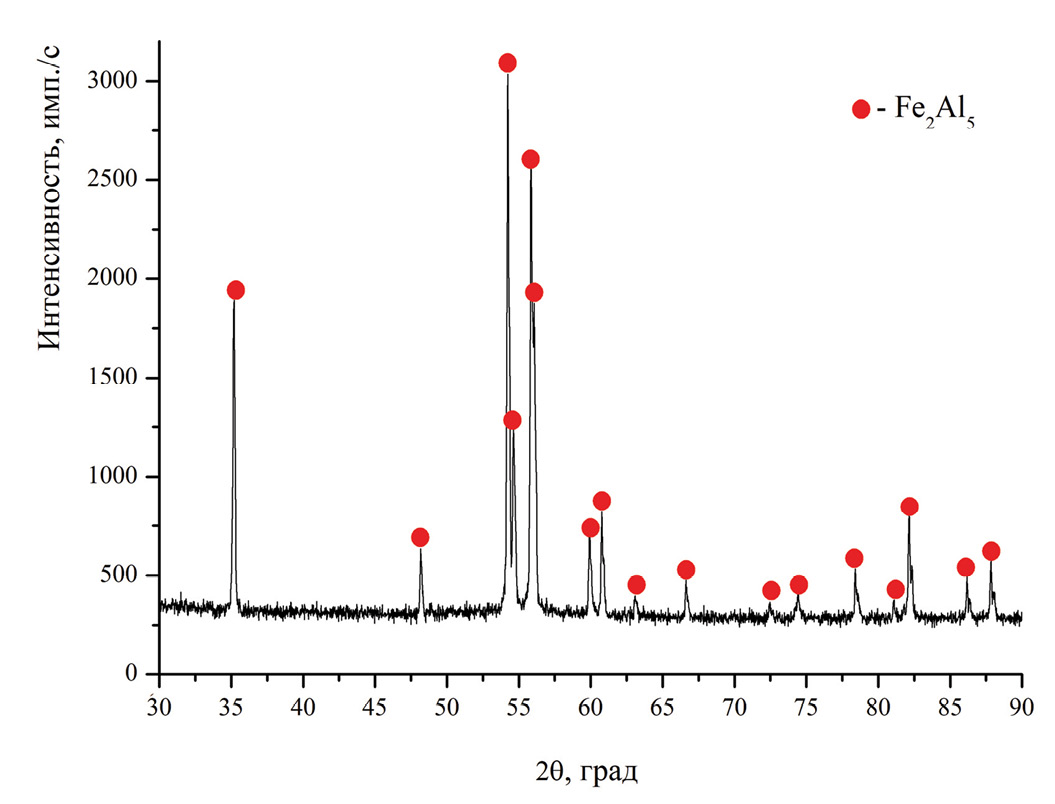

Рис. 5. Рентгенограмма синтезированного литого алюминида железа Fe2Al5 (α = 0.54)

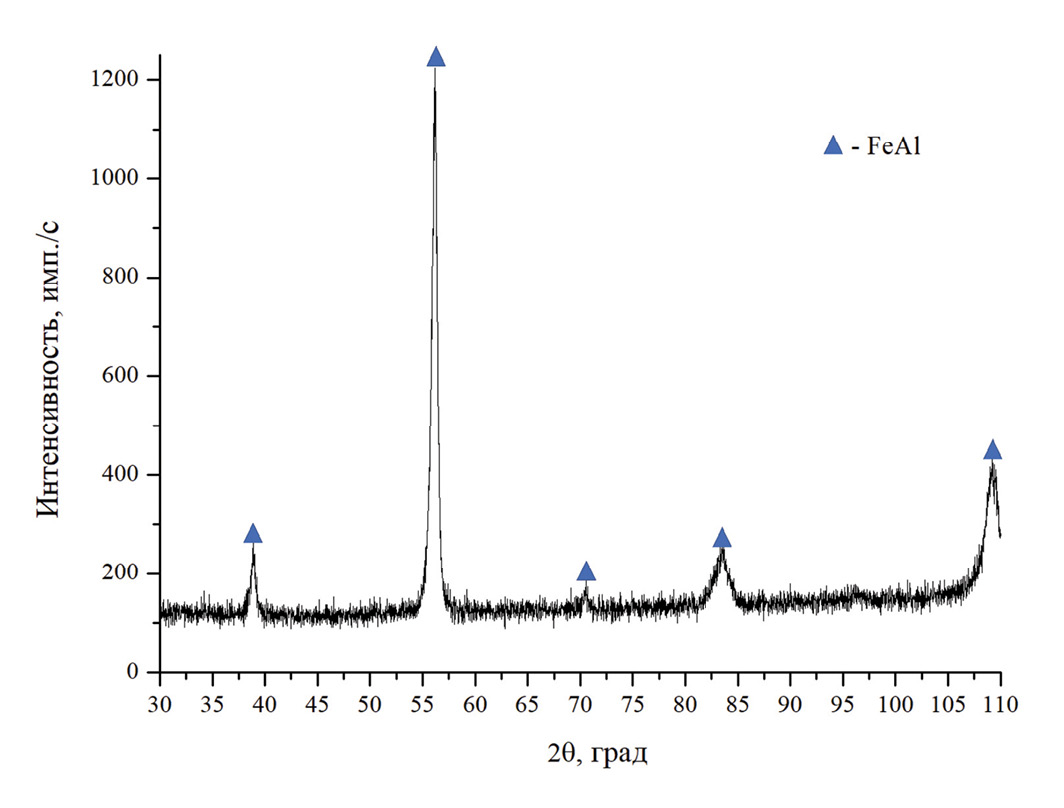

Рис. 6. Рентгенограмма синтезированного литого алюминида железа FeAl (α = 0.4)



При сравнении результатов настоящей работы и [17] установлено, что применение реагента Fe2O3 взамен FeO способствует получению большего числа однофазных интерметаллидов.

На рис. 7 представлена микроструктура алюминида железа Fe3Al (α = 0.3). Визуально на шлифе можно выделить три структурные составляющие: 1 — основа, 2 — игольчатые включения, 3 — сферические включения.



Рис. 7. Микроструктура шлифа алюминида железа Fe3Al (α = 0.3)



Локальный химический состав элементов микроструктуры литого алюминида железа Fe3Al (α = 0.3) представлен в табл. 1. Видно, что матрица представляет собой Fe3Al, игольчатые включения – Fe3AlC, а сферическое включение представляет собой частицу шлаковой фазы, включающей оксид железа, оксид алюминия и углерод.



Таблица 1. Результаты локального химического анализа алюминида железа Fe3Al (α = 0.3)

(см. рис. 7)

Fe

Al

C

O

мас. %

1

85.6–87.1

11.3–11.6

0.8–2.6

0.3–0.5

2

81.9–82.0

11.4–11.5

5.6–6.1

0.5–0.9

3

50.1

25.9

7.3

16.7



По данным металлографического анализа, размер зерен литых алюминидов железа находится в интервале 300–500 мкм (рис. 8).



Рис. 8. Микрофотографии синтезированных литых алюминидов железа Fe3Al (α = 0.3), FeAl (α = 0.4)



Значения микротвердости трех синтезированных однофазных образцов представлены в табл. 2. Сравнительный анализ показал, что полученные значения микротвердости сопоставимы с соответствующими табличными величинами [21, 22].



Таблица 2. Значения микротвердости синтезированных однофазных литых образцов

Фаза

Микротвердость, МПа

Табличное значение микротвердости, МПа

FeAl [23]

(5–6) × 103

5.9 × 103

Fe3Al [23]

(2.5–3) × 103

2.6 × 103

Fe2Al5 [24]

74.5–78.5

70.6–88.3



ЗАКЛЮЧЕНИЕ

Показано, что в режиме горения при использовании экзотермических смесей термитного типа Fe2O3+α-Al возможен синтез трех однофазных алюминидов: Fe3Al, FeAl и Fe2Al5. Это подтверждено комплексным исследованием синтезированных материалов, а также тождественностью табличных значений микротвердости этих соединений полученным экспериментально.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы заявляют, что у них нет конфликта интересов.

×
