Для массового практического внедрения 0D-, 1D- и 2D-углеродных наноматериалов, таких как фуллерены, углеродные нанотрубки и нановолокна, а также графен, требуется разработка методик направленного модифицирования поверхности для придания углеродным наноматериалам особых свойств, что является ключевой научной и технологической задачей. В настоящем обзоре обобщены различные подходы к получению углеродных наноматериалов, ковалентно модифицированных анионными группами с использованием ионно-плазменных технологий, а также рассмотрены области применения таких материалов в электрокатализе и химических источниках тока.

Full Text

ВВЕДЕНИЕ

В последние десятилетия углеродные наноматериалы (УНМ), синтез которых впервые был произведен более 70 лет назад [1], такие как фуллерен, графен, углеродные нанотрубки, находят широкое применение в различных областях науки и технологий: катализе, очистке воды, хранении энергии, медицине и т. д. [2, 3]. Основные особенности УНМ обусловлены их большой площадью поверхности и высокой долей атомов, находящихся на поверхности, по отношению к атомам, находящимся в объеме [4, 5]. Поскольку энергетические характеристики поверхностных атомов отличаются от объемных, химические и физические свойства УНМ, обогащенных поверхностными атомами, существенно отличаются от свойств тех же материалов, образованных более крупными частицами [5], у которых основная масса вещества находится в объеме. Поэтому ключевым параметром, определяющим свойства и применимость УНМ, является дисперсность. Эта величина обратно пропорциональна среднему диаметру частиц и определяется удельной поверхностью, т.е. отношением общей поверхности частиц к единице массы дисперсной фазы. Для создания функциональных материалов на основе УНМ применяются различные подходы, однако большинство из них так или иначе связаны с диспергированием УНМ в жидкости и использованием полученных дисперсий в технологических процессах. В то же время исходные УНМ образуют нестабильные дисперсии, которые со временем агрегируют с образованием более крупных агломератов, что негативно сказывается на их площади поверхности и, следовательно, на обусловленных наноразмерностью уникальных свойствах [6]. Для улучшения дисперсности необходимо повысить дзета-потенциал УНМ, т.е. электрический потенциал вблизи поверхности наноструктуры. Создание заряда на поверхности УНМ обеспечивает отталкивание между частицами, препятствует их агрегации и обеспечивает устойчивость дисперсии. Это может быть достигнуто путем адсорбции заряженных частиц (через силы взаимодействия Ван-дер-Ваальса) или ковалентного модифицирования поверхности ионными и, в частности, анионными группами [7].

Ковалентное модифицирование, то есть образование ковалентной связи между поверхностью и функциональной группой, позволяет создать максимально сильную связь на границе “функциональная группа/поверхность УНМ”. В отличие от адсорбционного модифицирования, ковалентное в большинстве случаев необратимо, и для разрыва соединяющей функциональную группу с поверхностью связи требуется энергия порядка 100–200 ккал/моль [8]. Известно несколько типов анионных групп, которые могут быть напрямую или через промежуточный фрагмент ковалентно связаны с поверхностью УНМ. Наиболее распространенным среди таких фрагментов является карбоксильная группа (-СO2H), являющаяся остатком карбоновой кислоты [9]. Карбоксильные группы почти всегда присутствуют на поверхности углеродных материалов как продукты их частичного окисления, однако могут быть присоединены посредством дополнительных химических превращений. Карбоксильные группы как слабые кислоты являются рН-зависимыми. Кислотность этих групп зависит от окружения и типа присоединения к поверхности, однако типичные значения их рН находятся в диапазоне 3.5–5, что позволяет управлять дзета-потенциалом модифицированных карбоксильными группами частиц путем изменения рН среды. Благодаря вышеописанной особенности существует возможность увеличить агрегационную и седиментационную устойчивость водных дисперсий УНМ в процессе ковалентного модифицирования путем контроля значения pH.

Карбоксильная группа может подвергаться широкому спектру химических трансформаций, что делает ее удобным инструментом для дальнейшего модифицирования УНМ. Она может быть удалена или замещена с использованием различных реакций декарбоксилирования, восстановлена до альдегида или карбинола, превращена в нитрил, сложный эфир или амид. Последние две реакции являются наиболее удобными способами модифицирования УНМ.

Помимо карбоксилатных групп, УНМ могут быть модифицированы серосодержащими функциональными группами, а именно, сульфонатными (-SO3H) и сульфатными (-OSO3H), давая сульфокислоты и органические гидросульфаты соответственно [10]. Эти группы по кислотности сравнимы с серной кислотой, что делает их практически рН-независимыми: они депротонированы и несут отрицательный заряд при любых значениях рН. Сульфонатные и сульфатные группы обладают слабой способностью к координации и низкой реакционной способностью. Основные реакции сульфонатных групп – получение органических сульфонатов (склонность к гидролизу) и сульфонамидов. Сульфатные группы являются хорошими уходящими группами и могут быть замещены различными нуклеофилами, а также гидролизованы в кислой среде до соответствующих спиртов.

Есть упоминания об использовании фосфорсодержащих функциональных групп, а именно, фосфонатов (-P(O)(OR)OH) и фосфатов (-OP(O)(OR)OH), для модифицирования УНМ [11]. Такие группы, хотя и превосходят по кислотности карбоксильные, являются рН-зависимыми и приобретают нейтральный заряд в сильнокислых средах, а также способны к координации переходных металлов, особенно из f-рядов. Фосфатные группы легко гидролизуются с образованием гидроксильных групп.

Таким образом, модифицирование поверхности УНМ анионными группами является эффективным способом предотвращения агломерации наночастиц [12] и позволяет создавать на их основе стабильные дисперсии. Кроме того, такое изменение поверхности УНМ приводит к улучшению каталитических, адсорбционных и энергозапасающих свойств материалов [12].

Ранее был опубликован ряд обзоров по синтезу и применению углеродных наноматериалов, модифицированных анионными группами. Однако они посвящены отдельным типам наноматериалов, отдельным анионным группам, например сульфоновым [13–16], конкретным материалам, например углеродным нанотрубкам [17], либо определенным областям применения модифицированных материалов, таким как производство биодизельного топлива [13–15, 17–21]. Важно отметить, что большинство обзоров связано с химическими методами анионного модифицирования УНМ. Количество обзоров, посвященных модифицированию УНМ функциональными группами с использованием ионно-плазменных методов обработки, ограничено отдельными работами. В настоящем обзоре обобщены различные подходы к получению УНМ, ковалентно модифицированных анионными группами с использованием ионно-плазменных технологий, а также рассмотрены области применения таких материалов в практически важных научных областях: электрокатализе и химических источниках тока.

ТИПЫ УГЛЕРОДНЫХ МАТЕРИАЛОВ И ИХ ХАРАКТЕРИСТИКИ

Материалы, в том числе и УНМ, можно классифицировать по их размерности: 0D-, 1D- и 2D-материалы (рис. 1). Эта классификация зависит от количества псевдоконтинуальных размеров, которыми они обладают. Размерность УНМ существенно влияет на их физико-химическое поведение, химические свойства, методы модифицирования и возможности применения.

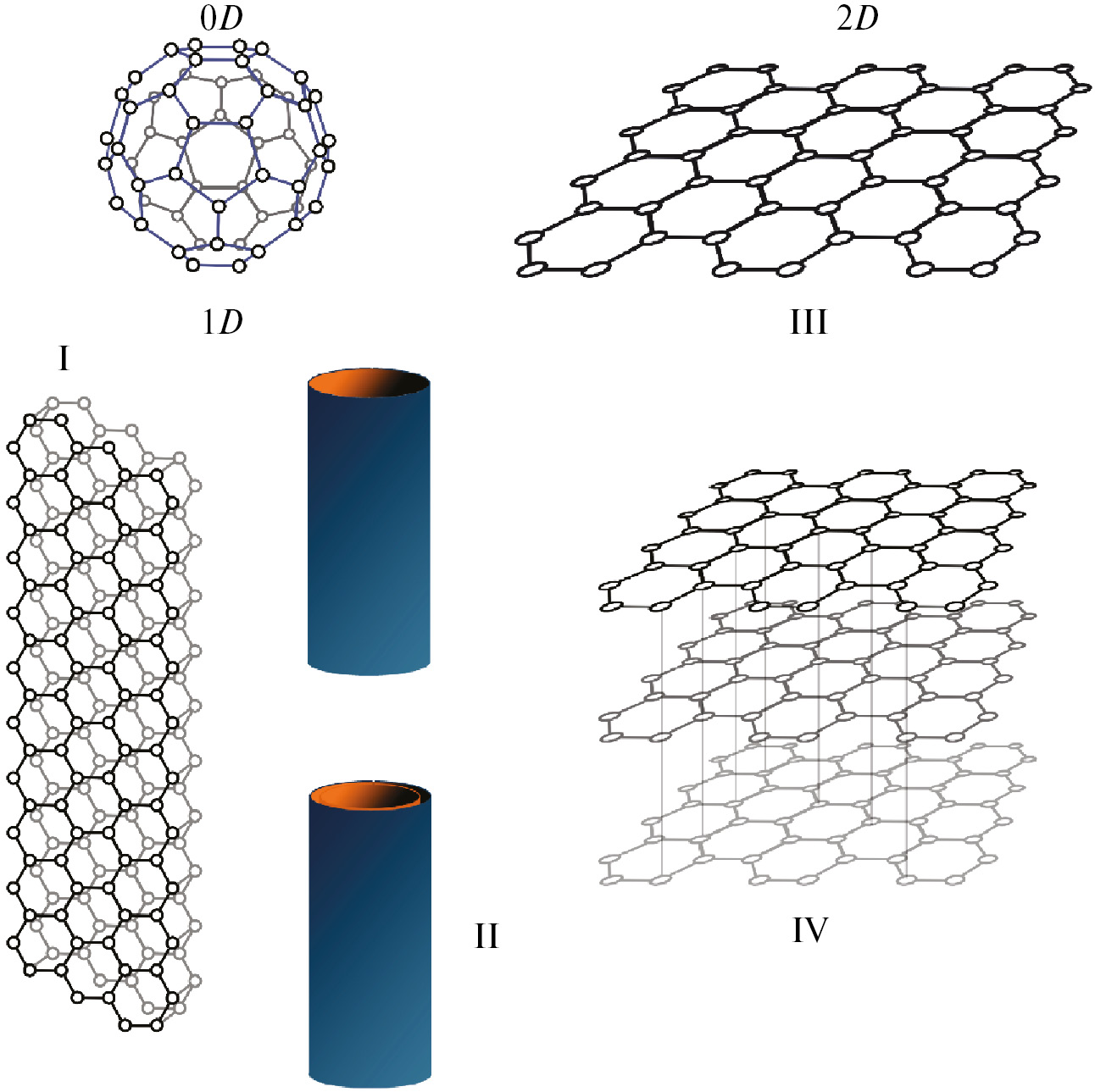

Рис. 1. Углеродные наноматериалы в соответствии с их размерностями. 0D-УНМ – фуллерены, 1D-УНМ – ОУНТ (I) и МУНТ (II), 2D-УНМ – однослойные графеновые листы (III) и структуры из нескольких слоев графена (IV).



Примером 0D-УНМ являются фуллерены – углеродные нанокамеры, диаметр которых составляет всего несколько нанометров [22, 23].

К 1D-УНМ относятся одностенные углеродные нанотрубки (ОУНТ, SWCNTs) [24, 25], многостенные углеродные нанотрубки (МУНТ, MWCNTs) [25], углеродные нановолокна (УНВ, CNF), углеродные нанорожки и наноконусы [26, 27]. Несмотря на структурное сходство с графеновыми листами, углеродные нанорожки и наноконусы относятся к категории одномерных материалов [27, 28].

К 2D-УНМ относятся в первую очередь однослойные графеновые листы (graphene sheets), а иногда и структуры из нескольких слоев графена (bilayer, few-layer graphene), обладающие уникальной двумерной кристаллической решеткой. Важно отметить, что УНМ, состоящий из нескольких графеновых листов, связанных между собой сильными π–π-взаимодействиями, также считается графеном [29, 30]. В данном обзоре основное внимание уделяется 0–2D-УНМ, модифицированным с использованием ионно-плазменных технологий.

Графен: двумерный аллотроп углерода. Графен, уникальный двумерный аллотроп углерода, был впервые открыт в 2004 году Геймом и Новоселовым [29]. Этот материал имеет толщину всего в один атом и обладает удивительным сочетанием физических и химических свойств, что делает его весьма востребованным. Изолированный слой графена благодаря чрезвычайно сильным внутриплоскостным σ-связям в графеновых листах является одним из самых жестких известных материалов, обладая высоким модулем Юнга, равным примерно 1 ТПа [30]. Это обеспечивает его широкое применение в композиционных материалах, армирующих различные матрицы [31–33]. Графен обладает высокой электропроводностью, что делает его ценным материалом в полупроводниковой технике. Он находит применение при изготовлении сверхбыстрых транзисторов. Высокая теплопроводность графена позволяет использовать его в различных областях применения, связанных с отводом тепла [34].

В идеальном графене каждый атом углерода находится в sp2-гибридизации, образуя высокостабильную гексагональную “бензоидную” изотропную двумерную кристаллическую решетку. Однако реальная структура графеновых листов значительно сложнее и остается областью продолжающихся исследований [30]. Края графена, образующиеся при разрезании графенового слоя, представляют собой сложные химические образования, обусловленные неиспользованными валентностями, не включенными в графеновую решетку [35]. Как правило, эти края заняты преимущественно кислородсодержащими функциональными группами, включая карбоксилаты, карбонилы, гидроксигруппы, лактоны и оксациклы [36, 37]. Атомы углерода на краях принимают зигзагообразную или кресельную конфигурацию, что придает графену различную реакционную способность [38, 39]. Образование вакансии в решетке графена приводит к разрыву трех коротких и прочных С–С-связей. Моновакансии из-за своей высокой энергии нестабильны и могут объединяться в дивакансии и более сложные кластеры, образуя в итоге поры. Эти дефекты служат местами крепления активных частиц и вносят существенный вклад в функционализацию графена [40]. Кроме того, атомные примеси, например атомы азота, могут также создавать внутриплоскостные дефекты в исходной структуре графена.

Графен может быть получен различными методами, каждый из которых обеспечивает свою степень контроля структуры и чистоты, что позволяет решать конкретные задачи. Ниже мы рассмотрим некоторые популярные методы его получения [34].

Физическое отшелушивание и контролируемый синтез. Методы физического отшелушивания или прямого синтеза, такие как химическое осаждение из паровой фазы (CVD), позволяют получать графен с малым количеством дефектов и высокой степенью чистоты, что делает их крайне важными для фундаментальных исследований и таких приложений, как микроэлектроника. Эти методы позволяют контролировать структуру и размер графеновых листов. Однако их производительность невелика [34].

Массовое производство: химическая обработка графита. В отличие от физического отшелушивания, массовое производство графена основано на химической обработке графита (рис. 2). При этом используется многоступенчатый процесс, начальным этапом которого является создание оксида графена (ОГ) путем окислительной эксфолиации графита [41, 42]. Вместе с этим окислители интеркалируются в межслоевое пространство (около 0.34 нм), что приводит к окислению атомов углерода в глубине графитовой решетки. В результате ослабляются π–π-стэкинг-взаимодействия, удерживающие слои вместе, что способствует отшелушиванию окисленных слоев углерода. При этом поверхность графена содержит гидроксильные, карбонильные, карбоксильные и оксирановые фрагменты. Впоследствии восстановленный оксид графена (ВОГ) с высокой степенью разупорядоченности получают путем восстановления отшелушенного ОГ с помощью химических реагентов, таких как гидразин или борогидрид натрия. Поскольку в ВОГ сохраняется значительное количество остаточных дефектов и функциональных особенностей, его часто называют “графеноподобным материалом”.

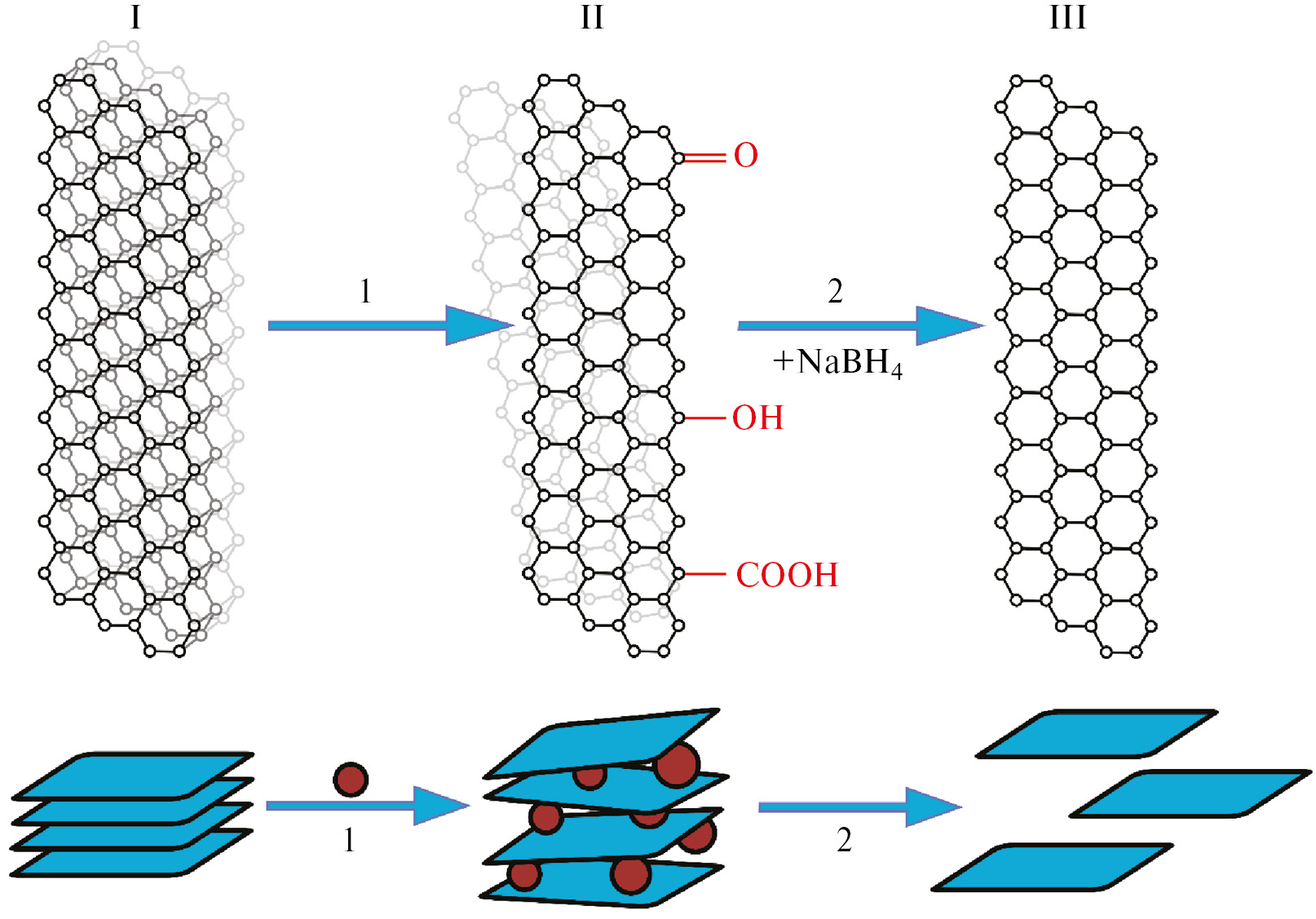

Рис. 2. Схема химического синтеза графена из графита: графит (I) в процессе окисления (1) становится оксидом графена (II), который в процессе восстановления (2) превращается в восстановленный оксид графена (III).



Одностенные углеродные нанотрубки. ОУНТ представляют собой листы графена, свернутые в цилиндры (1D I, рис. 1) [43]. В зависимости от вектора хиральности ОУНТ имеют несколько разновидностей: креслообразные, зигзагообразные и хиральные ОУНТ (рис. 3) [43, 44]. Диаметр ОУНТ обычно не превышает 2 нм, а отношение их длины к толщине может превышать 107 [45, 46]. В зависимости от метода роста, используемого при производстве, ОУНТ могут иметь открытые или закрытые концы. Вершины ОУНТ часто напоминают половинки фуллерена, характеризующиеся наличием пятиугольных колец, необходимых для формирования цилиндрической структуры нанотрубки [47, 48].

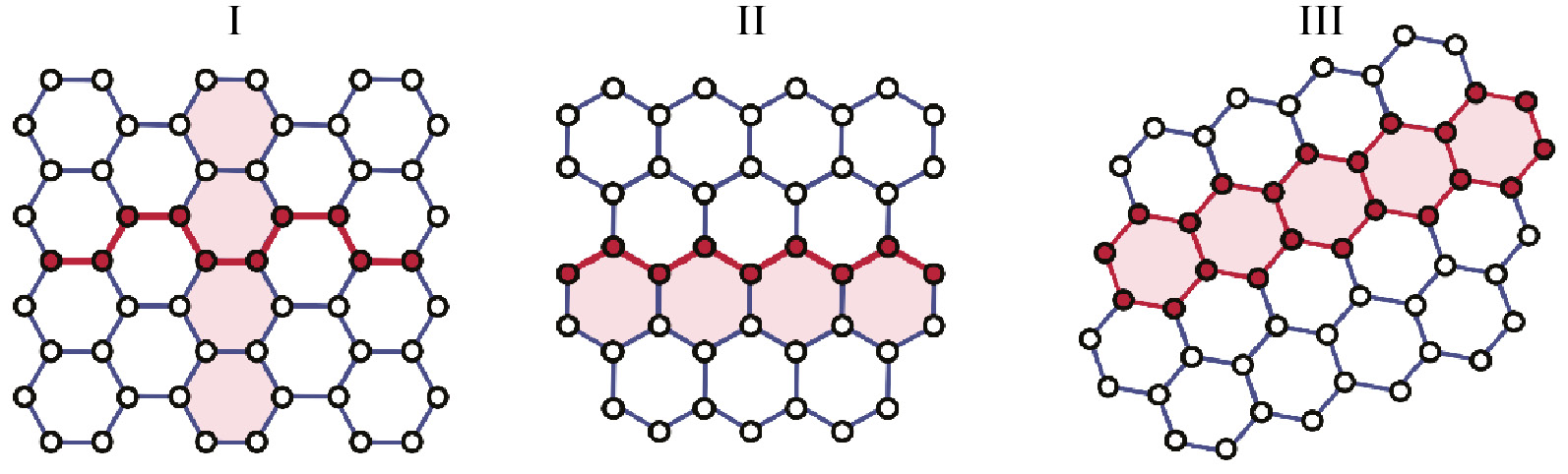

Рис. 3. Разновидности ОУНТ в зависимости от вектора хиральности: креслообразная (I), зигзагообразная (II) и хиральная (III).



Многостенные углеродные нанотрубки. МУНТ состоят из множества коаксиально вложенных друг в друга ОУНТ, что увеличивает их диаметр (1D II, рис. 1). Расстояние между оболочками МУНТ близко к межслоевому расстоянию графена, обычно находящемуся в диапазоне 0.32–0.35 нм [49].

Синтез углеродных нанотрубок может быть осуществлен физическими методами, такими как электродуговой разряд, лазерная абляция, или с использованием химических методов, например CVD, позволяющих точно контролировать отдельные параметры нанотрубок (хиральность, внешний диаметр, длину и др.) путем подбора параметров синтеза, соответствующего катализатора или использования молекулярных затравок [50].

Отдельные углеродные нанотрубки обладают удивительным сочетанием жесткости, прочности и упругости, что отличает их от других волокнистых материалов [51, 52]. Будучи одномерными 1D-структурами, они демонстрируют значительную микроскопическую анизотропию физических свойств, причем электро- и теплопроводность вдоль оси трубки на порядки выше, чем в боковых измерениях [53, 54]. Примечательно, что МУНТ обычно обладают металлической проводимостью, за исключением случаев, когда их поверхность модифицирована. Например, облучение МУНТ пучком ионов аргона приводит к уменьшению концентрации делокализованных электронов, смещению проводимости из металлического в p-тип за счет образования точечных и протяженных дефектов, а также введения кислородсодержащих функциональных групп [55].

Углеродные нановолокна. УНВ классифицируются как прерывистые нити, состоящие из линейных sp2-углеродных структур, диаметр которых варьируется от нескольких нанометров до нескольких микрон [56, 57]. Их внутренняя структура в зависимости от метода синтеза имеет разнообразные конфигурации: пористую, полую, спиралевидную, скрученную и др. [58]. При укладке конусообразных графеновых слоев получается структура, известная как “елочка”, а уложенную чашеобразную структуру часто называют “бамбуковой” [58]. Боковые стенки УНВ аналогичны краям графена, что делает их более химически реакционноспособными и, следовательно, открывает широкие возможности для функционализации. Волокна с открытыми краевыми плоскостями по всей внутренней и внешней поверхности имеют полую сердцевину, окруженную цилиндрическим волокном, что создает уникальную углеродную наноструктуру. Эти краевые области особенно реакционноспособны и облегчают химическое модифицирование поверхности волокна [56].

МОДИФИЦИРОВАНИЕ УНМ КИСЛОРОДСОДЕРЖАЩИМИ ФУНКЦИОНАЛЬНЫМИ ГРУППАМИ

Вне зависимости от типа УНМ большинство их уникальных свойств (смачиваемость, адгезия, стойкость к истиранию или износу, вязкость, электрические свойства и др.) определяется именно поверхностными функциональными группами. Для придания УНМ заданных свойств требуется изменение состава их поверхностных слоев путем формирования точечных и протяженных структурных дефектов с последующим присоединением кислородсодержащих функциональных групп (КСФГ), что осуществляется при помощи различных физических и химических методов. Одним из способов модифицирования поверхности УНМ является применение ионно-плазменных методов обработки, основанных на использовании пучков заряженных частиц. Эти методы менее трудоемки, более контролируемы и экологически безопасны в сравнении с методами мокрой химии, но требуют специального оборудования. Далее мы рассмотрим физические принципы ионно-пучковой и плазменной обработки, а также детали функционализации кислородсодержащими группами ряда УНМ.

Ионно-пучковое модифицирование УНМ. Одним из распространенных физических методов модифицирования материалов, в том числе углеродных, является использование ионных пучков различной интенсивности. Экспериментальные и теоретические исследования по изучению взаимодействия ионных пучков с УНМ (фуллеренами, графеном, ОГ, нанотрубками, аморфным углеродом и др.) приведены в работах [55, 59–95]. Особенность использования ионных пучков связана с тем, что данный вид энергетического воздействия сопровождается различными изменениями морфологии, атомной и электронной структуры как отдельных поверхностных, так и объемных областей УНМ за счет ионизации атомов рабочего газа с их последующим ускорением до заданных значений энергии. Это в свою очередь приводит к образованию структурных дефектов (оборванных связей, моно- и дивакансий, а также мультивакансий и т.д.) и последующему присоединению вблизи них различных функциональных групп. Кроме этого, при определенных параметрах ионный пучок оказывает легирующий эффект. Это приводит к изменению электронных, механических, оптических, каталитических и других характеристик обрабатываемого материала [64, 65, 71, 76, 96–98]. Варьируя параметры облучения (тип ионов, энергию и плотность тока пучка, время воздействия, давление и состав атмосферы в рабочей камере), можно направленно модифицировать поверхность и объем материала, придавая ему необходимые характеристики. В этой части обзора мы рассмотрим исследования, связанные с ионно-индуцированной функционализацией поверхности УНМ за счет образования структурных дефектов и присоединения КСФГ.

Физические принципы ионно-лучевой обработки наноматериалов и основные особенности облучения УНМ. Физический принцип ионно-пучковой обработки основан на ионизации рабочего вещества (обычно инертного газа) под действием ускоренных электронов, эмитируемых из катода, расположенного в ионизаторе (рис. 4). Затем, в зависимости от технологического процесса, ионы ускоряются до необходимой энергии, фокусируются и направляются на образец. Для модифицирования УНМ используются ионные пучки различных газов, например He+, H+, N+, O+, Ne+, Kr+, Xe+, соединений кислорода, фторсодержащие соединения [76, 93, 94, 99], а также пучки Li+, C+, Si+, Ag+, Cs+, Pb+, U+ [64, 68, 78, 99]. Контролируя параметры облучения, можно получать материалы с воспроизводимыми свойствами. Вместе с тем, следующие параметры облучения играют основную роль в изменении свойств материалов: энергия облучения (E), флюенс пучка ионов (F), поток ионов (j) и температура подложки во время облучения (T).

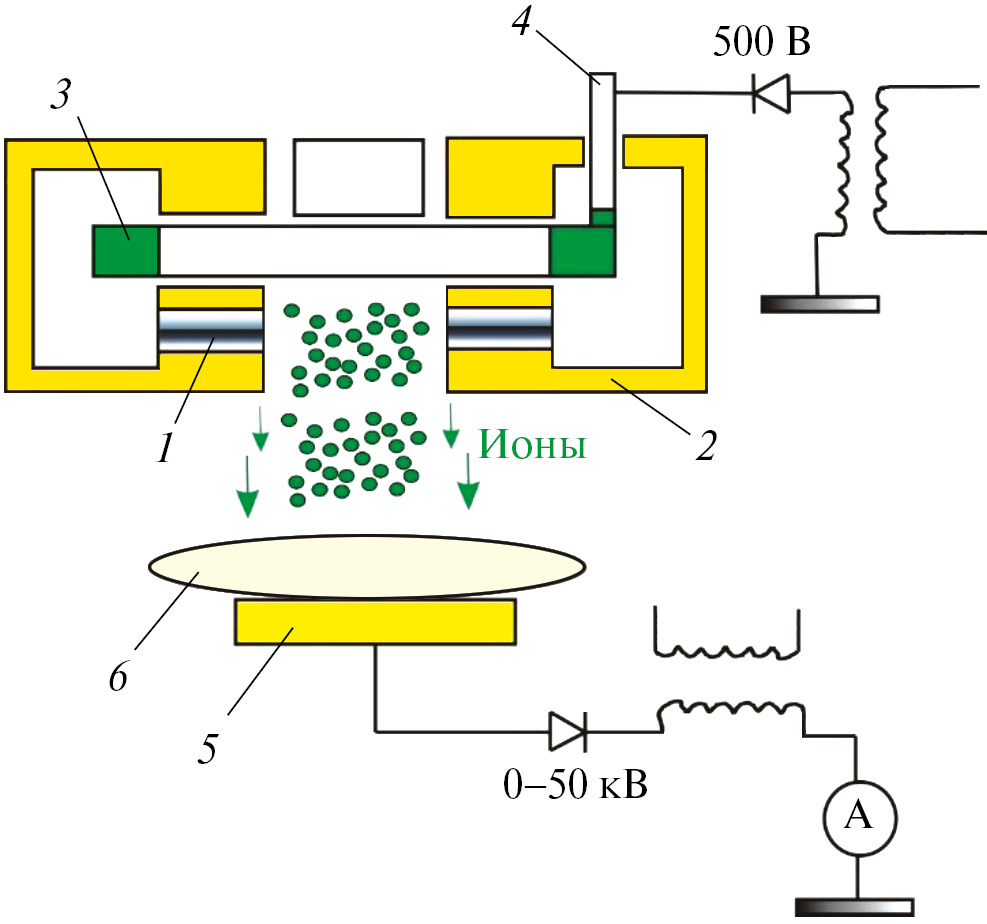

Рис. 4. Общая схема источника ионов с подачей потенциала на образец: 1 – магниты, 2 – катод, 3 – анод, 4 – ввод газа, 5 – столик для образцов, 6 – образец.



Энергия облучения определяет глубину проникновения иона в материал. Обычные значения Е варьируются от нескольких сотен эВ до нескольких МэВ, что соответствует глубине имплантации от нескольких нанометров до нескольких микрон.

Флюенс пучка ионов связан с количеством ионов, внедренных в матрицу. Параметр F в процессе облучения УНМ колеблется от нескольких 1013 до нескольких 1019 ионов/см2.

Поток ионов определяется как количество ионов, введенных на единицу поверхности материала в единицу времени:

j=|Ft. (1)

При этом чем больше поток ионов, тем меньше время ионной обработки.

Температура подложки во время облучения значительно влияет на подвижность внедренных ионов и их распределение в модифицированном слое материала, а также может способствовать отжигу структурных дефектов.

Анализ работ [55, 59–87, 95, 100–102] показывает, что наиболее изученным типом УНМ, которые подвергается ионному модифицированию, являются углеродные нанотрубки, в частности МУНТ. В процессе ионно-пучковой обработки в МУНТ чаще всего происходят следующие процессы: аморфизация и образование наностержней (рис. 5а); сварка отдельных нанотрубок с образованием жгутов и сшитых УНТ (рис. 5б); функционализация поверхности УНТ путем присоединения КСФГ различного состава и концентрации.



Рис. 5. Иллюстрация некоторых эффектов при облучении МУНТ ионными пучками: а – ПЭМ-изображения МУНТ до и после облучения ионами Ar+ (Е = 5 кэВ, Ф = 5х1016 ион/см2) и схематическое изображение области аморфизации в структуре МУНТ; б – сварка двух нанотрубок; в – фрагмент УНТ после ионного облучения и последующего контакта с окружающей средой, приводящих к присоединению кислородсодержащих групп (черные шарики – углерод, красные – кислород).



Поверхностная функционализация УНМ кислородсодержащими группами. В отличие от других методов функционализации поверхности нанотрубок, ионное облучение является чистым, эффективным и селективным методом последующей обработки УНМ. Такой подход не создает жидких отходов (как в методах химического модифицирования) и позволяет функционализировать поверхность с точным контролем дозы ионов (флюенса) и энергии ионов, вводимых в слой образца [103, 104]. Кроме того, путем изменения основных параметров ионного облучения (энергия, флюенс, поток ионов, температура материала) можно влиять (в меньшую или большую сторону) на образование структурных дефектов в УНМ. Известно немного работ, посвященных направленной функционализации поверхности углеродных нанотрубок КСФГ с использованием ионных пучков [55, 76, 79, 80, 82, 84–86, 104–111]. Для наглядности некоторые параметры облучения и концентрации КСФГ обобщены в табл. 1. В работе [104] проведено детальное исследование параметров воздействия пучка ионов кислорода (время экспозиции, энергия) на тип и количество функциональных кислородсодержащих групп, образующихся на поверхности вертикально ориентированных углеродных нанотрубок. Важным результатом работы является обнаруженный эффект увеличения концентрации карбоксильных групп в результате увеличения времени обработки поверхности. По мнению авторов, этот результат связан с дополнительным насыщением карбонильных групп кислородом с образованием карбоксильных групп. Однако изменение энергии пучка не приводит к такому результату (рис. 6).



Таблица 1. Влияние параметров облучения углеродных нанотрубок на общую концентрацию кислорода и содержание СООН-групп

Вид УНМ

Тип иона

Флюенс, ион/см2

Энергия, кэВ

Концентрация кислорода, мол.%

Концентрация, COOH-групп, мол.%

Источник

МУНТ, легированные атомами азота

Ar

1.2х1016

5

12.07

2.6

[82]

5.5х1016

16.26

4.3

Вертикально ориентированный массив МУНТ

O2

Нет информации

0.25

9.8

1.7

[104]

Нет информации

0.5

15.4

4.8

Нет информации

1.5

14.5

3.2

Нет информа-ции

2.0

16.0

2.3

МУНТ

He

5х1015

80

9.11

-

[111]

1х1016

11.17

-

2х1016

11.54

-

МУНТ

He

1х1016

5

13.3

-

[111]

5х1016

15.2

-

1х1016

15

15.7

-

5х1016

16.8

-

МУНТ

N2

5х1017

5

12.8

1.7

[105]

МУНТ

Ar

5х1018

12

4.86

1.7

[84]

He

5х1016

15

8.38

2.8

МУНТ

O2

Нет информации

0.03

19

5.1

[76]

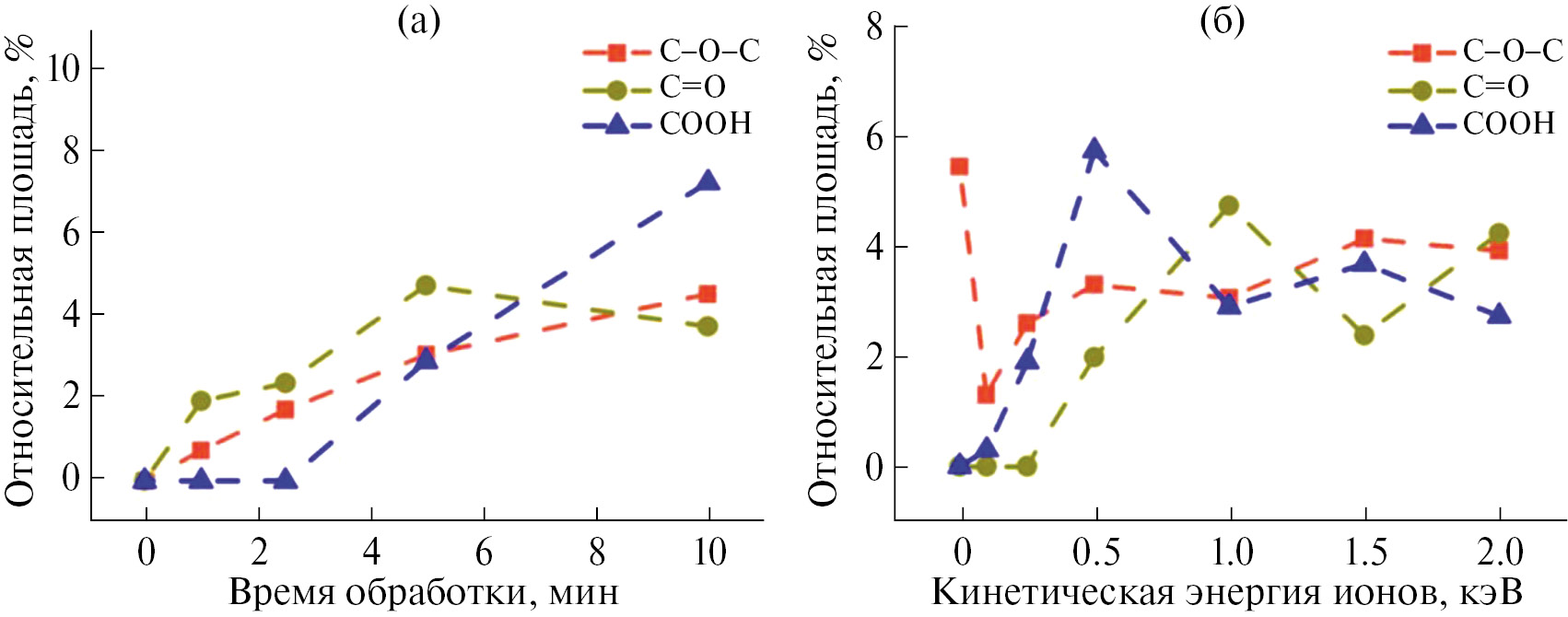

Рис. 6. Изменение относительной площади компонентов C1s-фотоэлектронного спектра вертикально ориентированных МУНТ, связанных с кислородом (C–O–C), (C=O) и (–COOH), в зависимости от времени обработки при энергии ионов 1 кэВ (а) и кинетической энергии ионов при времени обработки 5 мин (б) [104].



В работе [106] исследовано воздействие фокусированного ионного пучка (ФИП, FIB) на отдельные участки нанотрубок. Показано, что ФИП с параметрами пучка 5х10–6 нм2 для ионов Ga+ с энергией 30 кэВ позволяет формировать дефекты в определенных областях нанотрубок. После контакта с окружающей средой отмечено наличие фрагментов O=C–O, C=O и C–O–H, локализованных на облученных участках. К сожалению, количественное содержание карбоксильных групп в облученных образцах авторами не оценивалось. Наиболее полные результаты по изучению особенностей функционализации поверхности МУНТ с использованием ионных пучков различной интенсивности получены в работах [55, 79, 80, 84–86, 107–110]. Авторами установлено, что количество структурных дефектов и концентрация функциональных групп на поверхности МУНТ определяются главным образом плотностью энергии и флюенсом пучка, а также типом ионов (массой). Вместе с этим было показано, что энергия ионного пучка во многом определяет только область модифицирования (преимущественно глубину проникновения): чем она ниже, тем больше ионов взаимодействует только с поверхностными атомами углерода. Важно отметить, что присоединение КСФГ происходит преимущественно после облучения ионным пучком при контакте с окружающей средой.

Опубликованные данные позволяют заключить, что облучение ионами с энергией до нескольких кэВ и флюенсом пучка около 1014–1018 ионов/см2 способствует формированию на поверхности МУНТ большого количества функциональных кислородсодержащих групп. При этом количество СООН-групп, образующихся при таком способе энергетического воздействия, составляет от 1.7 до 10.4 мол.% в зависимости от параметров облучения (табл. 1). Дальнейшее развитие метода ионно-пучковой функционализации углеродных нанотрубок позволит направленно прикреплять к их поверхности большее количество СООН-групп, что, как ожидается, повысит характеристики материалов химических источников тока на их основе в несколько раз.

Плазменная обработка. Физические основы плазменной обработки УНМ. Плазма – четвертое состояние материи, содержащее как заряженные, так и нейтральные частицы в различных возбужденных состояниях и образующееся при полной или частичной ионизации газа [112, 113]. Она электропроводна и электрически квазинейтральна, хотя при определенных условиях в плазме может образовываться объемный заряд [114]. Существует высокотемпературная плазма с температурой ~107 К и практически полной ионизацией газа и низкотемпературная плазма с температурой ~104 К, ионизация которой составляет менее 1% [112]. Низкотемпературную плазму можно дополнительно разделить на тепловую, в которой температура всех типов частиц одинакова и составляет ~104 К, и нетепловую, в которой температура электронов достаточно высока для поддержания ионизационного баланса, а тяжелые частицы (ионы, нейтральные частицы, радикалы) находятся практически при комнатной температуре или ниже (<300 К). Этот тип плазмы реализуется в тлеющих разрядах низкого давления, короне, плазме диэлектрического барьерного разряда (ДБР), плазменных струях и является основным для модифицирования и получения различных наноматериалов [115–118].

В настоящее время активно развивается применение плазмы для модифицирования поверхности УНМ [119–121]. Наличие частиц с высокой энергией в газообразных, жидких или смешанных средах позволяет ускорить химические и электрохимические реакции без присутствия катализатора [122–124]. Преимуществами применения низкотемпературной плазмы являются возможность генерировать окислители и восстановители непосредственно в реакционной смеси или в месте контакта разряда с обрабатываемой подложкой, высокая скорость синтеза, простота экспериментальной установки и непрерывность процесса обработки [119, 125–129].

Основной принцип работы установок генерации плазмы, работающих при различных условиях, представлен на рис. 7. Электрический разряд происходит либо в газовой фазе, как при ДБР, тлеющем разряде, радиочастотной плазме, либо в жидкой фазе.

ДБР представляет собой самоподдерживающиеся электрические разряды между изолированными электродами (рис. 7А) [130]. Наличие изолирующего материала на пути электрического разряда позволяет создать самопульсирующую нетепловую плазму при нормальном давлении, что непосредственно влияет на природу образующихся частиц и их энергетическое состояние [130]. Если убрать изолирующую прокладку, то получится традиционный электрический разряд, а если конфигурацию электрода сделать в виде сопла и подавать газ под давлением, то образуется шлейф электрического разряда [131]. Для плазменной обработки УНМ помещается в шлейф разряда (рис. 7Б).

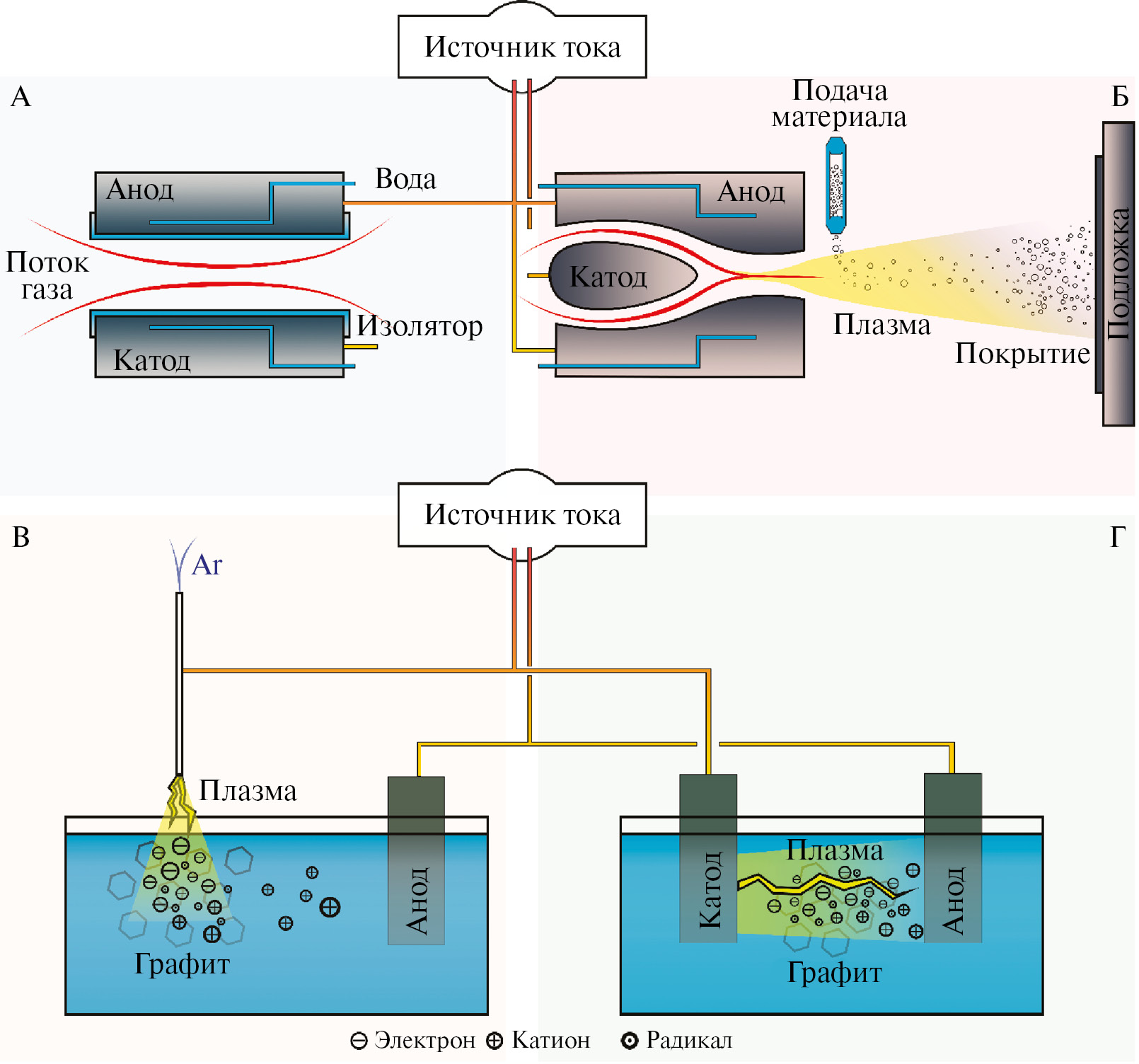

Рис. 7. Газообразный плазменный разряд: ДБР (A), плазменный факел (Б); граница раздела плазма/жидкость: атмосферный микроплазменный разряд под водой (В), плазменный разряд в воде (Г).



Также для модифицирования УНМ используются разряды над жидкостью или внутри жидкости (рис. 7В и 7Г). В первом случае используется так называемый микроплазменный разряд – разряд при атмосферном давлении, возникающий между электродом над жидкостью и ее поверхностью [131, 132]. Противоэлектрод в этом случае находится в жидкости. На границе плазма/жидкость появляются частицы различной природы: катионы, анионы, радикалы, электроны, которые участвуют в окислительно-восстановительных процессах на границе и внутри жидкости [133]. Во втором случае разряд возникает между электродами, помещенными в жидкость. Высокая температура плазмы приводит к испарению жидкости и прохождению электрического разряда в ее парах. При этом граница раздела плазменного разряда и жидкости насыщается частицами различной энергии, которые также вызывают окислительно-восстановительные процессы на границе и внутри жидкости [134].

Поверхностная функционализация УНМ кислородсодержащими группами. Плазменные методы применяются для модифицирования различных углеродных материалов функциональными анионными группами, такими как -COOH, -OH, -SO3H. Одной из основных задач такого модифицирования является определение условий кислородно-водородного газового разряда на содержание -COOH, -OH в УНТ для повышения их гидрофильности и снижения агрегации (табл. 2) [115]. В случае разряда в смеси Ar+O2, вероятно, протекает ряд реакций, которые можно представить в виде уравнений (2)–(6) [135, 136]. Далее катионы кислорода и аргона окисляют атомы на поверхности УНМ с образованием карбоксильных групп

ē + Ar → Ar* + ē, (2)

ē + Ar* → Ar+ + 2ē, (3)

Ar+ + Ar* → ē + Ar2+, (4)

Ar2+ + O2 → 2Ar + O2+, (5)

O2+ + ē → O* + O*. (6)



Таблица 2. Параметры плазменного разряда для модифицирования УНМ кислородсодержащими группами

Вид УНМ

Тип разряда

Параметры разряда

Содержание кислорода (до и после обработки), мол.%

Источник

УНТ

Газовый тлеющий разряд

Соотношение газовых смесей O2 : H2 =1 : 1 (давление 10-5 мбар). Ток 1.5 мА, напряжение 800 В (разряд постоянного тока)

[115]

Мембраны из УНТ

Газовый тлеющий разряд

Соотношение газовых смесей Ar : O2 = 70 : 40 (давление 2 Па). Частота 13.56 МГц (разряд переменного тока)

До 23.5

После 42.2

[137]

УНТ

Искровое плазменное спекание

Разряд при 1000–1100°C в течение 5 мин под осевым давлением 22–30 МПа в вакууме 10-2 Торр в атмосфере HNO3

До 0.1

После 11.3

[116]

УНТ

Радиочастотная кислородно-плазменная обработка

Частота 13.56 МГц, максимальная мощность 1000 Вт. Затем камера была дегазирована до 10-5 Торр, подавалось 30 см3 газообразного кислорода при давлении 0.3 Торр. Использованы различные мощности (50, 75 и 100 Вт) и времена (3, 10 и 30 мин)

После 32.35

[138]

Наноуглерод

Плазма в жидкости

Смесь бензола и 1,4-диоксана в воде. Частота 20 кГц, время 10 мин, напряжение 1.2–1.6 кВ (разряд постоянного тока)

После 24.9 – 39.5

[139]

Активированный углерод

Радиочастотная плазма

Разряд в CO2/Ar в течение 10–180 мин при давлении 67 Па и мощности 10 Вт

[140]

МУНТ

ДБР

Разряд на воздухе при частоте 1.0– 7.0 кГц в течение 1-9 мин и напряжении 3.0–9.0 кВ (разряд переменного тока)

После 20.9

[118]



Кроме модифицирования поверхности УНМ кислородсодержащими группами (-COOH, -OH, -C=O), электрический разряд может быть использован для присоединения сульфогрупп (-SO3H) (рис. 8). Данный способ сульфонирования является более мягким и быстрым и не требует применения концентрированной серной кислоты и высоких температур, тогда как в стандартной методике [15, 131] используется концентрированная серная кислота при 100–150°C в течение 10–24 ч. Модифицирование УНМ сульфогруппами с помощью электрических разрядов в жидкости или на границе жидкость/газ протекает через образование различных радикалов и ионов.

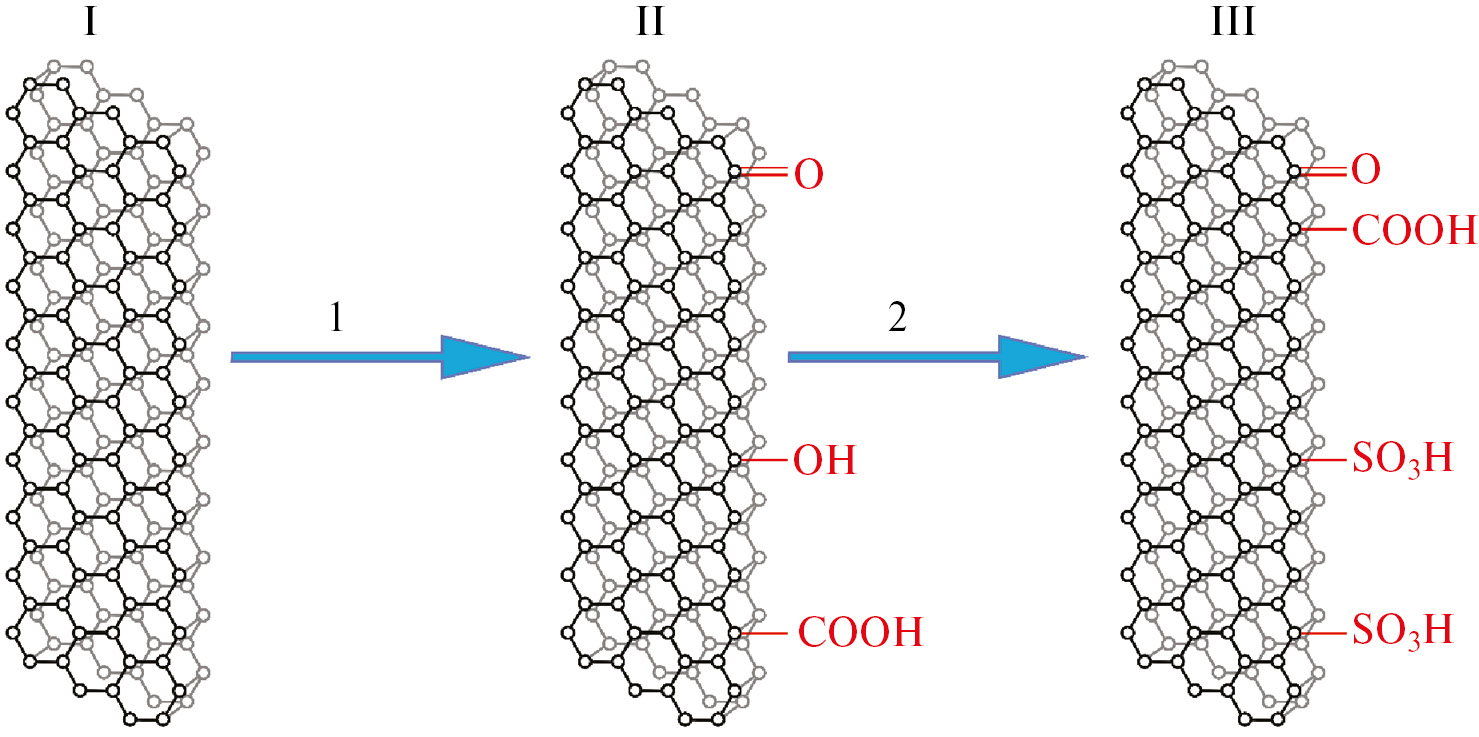

Рис. 8. Схема модифицирования углеродных материалов с использованием плазменной обработки: графит (I) окисляют (1) до оксида графена (II) с различными КСФГ, далее процесс сульфонирования (2) приводит к образованию сульфогрупп на поверхности УНМ (III).



Возможные химические и электрохимические реакции при разряде в воде согласно работам [141, 142] могут быть представлены в следующем виде:

H2O + ē* → H2O+ + 2ē*, (7)

H2O+ + H2O → H3O+ +OH· + ēaq, (8)

H2O + ℎv → H2O* → OH· + H·, (9)

H2O* + ℎv → H+ + OH, (10)

H2O* + ℎv → 2H· + ·O·, (11)

где звездочка относится к возбужденным частицам, а точка – к радикалам.

Как видно из представленных уравнений, в процессе плазменного горения внутри воды или на границе с ней образуются частицы с высоким окислительным потенциалом E0. Например, окислительный потенциал OH- радикалов равен +2.85 В [143], а значение E0 для гидратированных электронов eaq и радикалов водорода H составляет −2.87 и −2.30 В соответственно [144]. При их контакте с сульфат-анионами могут образовываться частицы с высоким окислительным потенциалом, которые принимают непосредственное участие в сульфонировании УНМ. Авторы работ [131, 145, 146] предполагают, что в образовании агента сульфонирования SO3 участвуют водородные радикалы, которые восстанавливают H2SO4 в соответствии с уравнением (12). Затем SO3 активно взаимодействует с поверхностью углеродного материала по уравнению (13) с последующим превращением в -SO3H по уравнению (14)

2H· + H2SO4 → SO3 + H3O+ + ē, (12)

C + SO3 → C‐SO3·, (13)

C‐SO3· + H2O → C‐SO3H + OH·. (14)

Помимо восстановления серной кислоты радикалами водорода может происходить окисление сульфат-анионов гидроксильными радикалами, как показано в [147]

SO42− + OH· → SO42−· + OH. (15)

Это позволяет предположить, что окисление углеродных материалов с образованием -SO3H и других кислородсодержащих групп может происходить и по иону SO4 (E0 = +2.60 В), который обладает большей селективностью, чем OH [148]. В то же время данный механизм не совсем понятен и требует дальнейшего изучения.

В зависимости от концентрации серной кислоты и времени обработки было получено определенное содержание групп -SO3H на поверхности, которое не зависело от способа обработки (разряд внутри жидкости или над жидкостью) (табл. 3). Например, в работе [149] углеродные нанотрубки обрабатывали разрядом внутри жидкости, в результате чего содержание –SO3H-групп составило 0.4 ммоль/г, а в работе [150] их обрабатывали разрядом над жидкостью и содержание -SO3H-групп составило от 0.35 до 0.53 ммоль/г в зависимости от содержания кислоты в растворе.



Таблица 3. Параметры плазменного разряда для модифицирования УНМ сульфогруппами

Вид УНМ

Тип разряда

Параметры разряда

Содержание -SO3H, ммоль/г

Источник

Активированный углерод

Нетепловая плазма plasma–in-liquid

Активированный углерод, пропитанный 2M H2SO4 (невысушенный), подвергался плазменной обработке в парах Ar/H2O с помощью расширенного плазмоочистителя (PDC-001, 115 В, максимальная радиочастотная мощность 30 Вт).

до 3

[151]

Сажа, УНТ

Плазма в жидкости

Дисперсия углеродных материалов в 1M разбавленной H2SO4 обрабатывалась в течение 30 мин импульсным плазменным разрядом постоянного тока длительностью 1 мкс и частотой 20 кГц, напряжение 15 кВ

2.1

[146]

УНТ

Плазма над жидкостью

Дисперсия УНТ массой 0.3 г в 100 мл 0.5, 1, 2 М H2SO4 обрабатывалась в течение 15, 30, 45 мин импульсным плазменным разрядом постоянного тока, 0.4 мкс, 50 кГц, атмосфера Ar

0.33–0.52

[150]

УНТ

ВОГ

Активированный углерод

Плазма над жидкостью

Дисперсия углеродных материалов массой 1г в 100 мл 1М H2SO4 обрабатывалась в течение 30 мин импульсным плазменным разрядом постоянного тока, 1 кВ, 50 кГц, 0.4 мкс, атмосфера Ar

0.36–0.59

[152]

Сажа

Плазма в жидкости

Дисперсия сажи массой 1.0 г в 100 мл 0.1, 0.5 и 1 М H2SO4 обрабатывалась в течение 30 мин плазменным разрядом постоянного тока при напряжении 2 кВ

0.5 – 4.7

[145]

Активированный углерод

Радиочастотная плазма

Плазма в CO2/Ar в течение 10–180 мин при мощности 10 Вт и давлении 67 Па

[140]



Таким образом, различные виды плазмы эффективно используются для модифицирования поверхности УНМ разнообразными анионными группами. Преимущества такого метода состоят в скорости, отсутствии концентрированных кислот и высоких температур, а также в возможности создания разных поверхностных концентраций анионных групп.

ПРИМЕНЕНИЕ МОДИФИЦИРОВАННЫХ УНМ ДЛЯ ЭЛЕКТРОХИМИЧЕСКИХ ПРИЛОЖЕНИЙ

УНМ, модифицированные анионными группами, находят широкое применение, включая катализ кислотно-катализируемых [153–162] и окислительно-восстановительных реакций [163], а также используются в качестве материалов для хранения энергии [164–172]. В то же время в открытых источниках имеется ограниченное количество работ по применению модифицированных УНМ с использованием ионно-плазменных методов обработки. Эти работы в основном посвящены использованию модифицированных материалов в качестве электродов суперконденсаторов [82, 105, 138, 173, 174, ], литий-ионных аккумуляторов [175], электрокатализаторов [139, 176] и кислотных катализаторов [145, 150, 152]. В частности, в [138] было показано, что обработка углеродных нанотрубок радиочастотной плазмой в атмосфере кислорода приводит к аморфизации их поверхности и увеличению содержания карбонильных групп. Это позволило получить материал, удельная емкость которого составила 128 Ф/г в 0.1 M H2SO4 после 1000 циклов заряда–разряда. Обработка ОГ в среде с различными рабочими газами (H2, Ar и CO2) привела к образованию графеновых листов с мезопористой структурой и высокой удельной поверхностью [173]. В результате было показано, что такой материал обладает высокими значениями удельной емкости: 210 Ф/г (при использовании H2, Ar) и 257 Ф/г (при использовании CO2) в 6M KOH. В работах [82, 105] использовались пучки ионов аргона или азота для повышения концентрации на поверхности МУНТ анионных кислородсодержащих групп, участвующих в окислительно-восстановительных реакциях, что позволило увеличить более чем в 2.5 раза удельную емкость модифицированного материала относительно необработанных нанотрубок. В других исследованиях [139, 176] модифицированные УНМ использовались как эффективные электрокатализаторы. Установлено, что модифицирование нанотрубок плазмой в водном растворе позволяет увеличить потенциал окисления метанола на платиновом катализаторе на 0.02 В. Другим вариантом использования модифицированных УНМ являются электрокатализаторы реакций восстановления кислорода и выделения водорода [177]. В данной работе авторы установили, что поверхностное модифицирование УНМ кислородсодержащими группами приводит к значительному увеличению их удельной поверхности, проводимости и количества активных центров. В итоге каталитическая активность такого материала в обеих реакциях (восстановления кислорода и выделения водорода) существенно возросла относительно необработанных УНМ. Кроме этого, имеются работы, посвященные модифицированию УНМ сульфогруппами с использованием плазмы для применения в качестве катализатора гидролиза целлюлозы [145, 150, 152]. В зависимости от метода обработки конверсия целлюлозы составляет от 6 до 11% [145, 150] и зависит преимущественно от концентрации -SO3H-групп на поверхности УНМ.

Таким образом, обработка УНМ ионно-пучковыми методами позволяет значительно увеличить их эффективность при использовании в различных электрохимических приложениях.

ЗАКЛЮЧЕНИЕ

Свойства углеродных наноматериалов во многом определяются состоянием их поверхности. Разработка методик, позволяющих проводить контролируемое модифицирование поверхности УНМ, является ключевой задачей для придания материалу особых свойств. Физические методы функционализации поверхности с применением энергетического воздействия являются экологически чистыми, контролируемыми, эффективными и селективными способами обработки УНМ. Они не создают жидких отходов (как в методах химического модифицирования) и позволяют функционализировать поверхность с точным контролем состава поверхностных слоев образца.

Данный обзор обобщает информацию о модифицировании поверхности УНМ при помощи таких методов, как ионно-пучковая и плазменная обработка. Рассматриваются основы этих методов и границы их применимости касательно УНМ. Продемонстрировано, что при помощи ионно-пучковой функционализации возможно как модифицировать приповерхностную область углеродного материала, создавая в его структуре дефекты и включения из гетероатомов, так и направленно присоединять к поверхности материала СООН-группы. В то же время плазмохимическая обработка позволяет проводить модифицирование поверхности УНМ более широким спектром функциональных групп, хотя и требует для этого использования разряда в жидкостях сложного состава.

В последней части обзора обобщены результаты применения модифицированных ионно-плазменными методами УНМ в катализе и электрохимических источниках тока и продемонстрированы перспективы их дальнейшего внедрения.

ФИНАНСИРОВАНИЕ РАБОТЫ

Работа выполнена при финансовой поддержке Российского научного фонда, грант № 22-13-00035.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы заявляют, что у них нет конфликта интересов.

×

About the authors

П. М. Корусенко

Санкт-Петербургский государственный университет; Омский государственный технический университет

Author for correspondence.
Email: korusenko_petr@mail.ru
Russian Federation, 199034 Санкт-Петербург, Университетская наб., 7–9; 644050 Омск, пр. Мира, 11

Е. В. Белецкий

Санкт-Петербургский государственный университет

Email: korusenko_petr@mail.ru
Russian Federation, 199034 Санкт-Петербург, Университетская наб., 7–9

О. В. Левин

Санкт-Петербургский государственный университет

Email: korusenko_petr@mail.ru
Russian Federation, 199034 Санкт-Петербург, Университетская наб., 7–9

К. А. Харисова

Санкт-Петербургский государственный университет

Email: korusenko_petr@mail.ru
Russian Federation, 199034 Санкт-Петербург, Университетская наб., 7–9

Д. А. Лукьянов

Санкт-Петербургский государственный университет

Email: korusenko_petr@mail.ru
Russian Federation, 199034 Санкт-Петербург, Университетская наб., 7–9

А. А. Верещагин

Санкт-Петербургский государственный университет

Email: korusenko_petr@mail.ru
Russian Federation, 199034 Санкт-Петербург, Университетская наб., 7–9

Е. В. Алексеева

Санкт-Петербургский государственный университет

Email: korusenko_petr@mail.ru
Russian Federation, 199034 Санкт-Петербург, Университетская наб., 7–9

References

  1. Радушкевич Л.В., Лукьянович В.М. Структура углерода, образующегося при термическом разложении окиси углерода на железном контакте // Журн. физ. химии. 1952. Т. 26. Вып. 1. С. 88–95.
  2. Gajanan K., Tijare S.N. Applications of Nanomaterials // Mater Today Proc. 2018. V. 5. № 1. P. 1093–1096. https://doi.org/10.1016/j.matpr.2017.11.187
  3. Lines M.G. Nanomaterials for Practical Functional Uses // J. Alloys Compd. 2008. V. 449. № 1–2. P. 242–245. https://doi.org/10.1016/j.jallcom.2006.02.082
  4. Buzea C., Pacheco I.I., Robbie K. Nanomaterials and Nanoparticles: Sources and Toxicity // Biointerphases. 2007. V. 2. № 4. P. MR17–MR71. https://doi.org/10.1116/1.2815690
  5. Roduner E. Size Matters: Why Nanomaterials Are Different // Chem Soc Rev. 2006. V. 35. № 7. P. 583. https://doi.org/10.1039/b502142c
  6. Ashraf M.A., Peng W., Zare Y., Rhee K.Y. Effects of Size and Aggregation/Agglomeration of Nanoparticles on the Interfacial/Interphase Properties and Tensile Strength of Polymer Nanocomposites // Nanoscale Res Lett. 2018. V. 13. № 1. P. 214. https://doi.org/10.1186/s11671-018-2624-0
  7. Yu W., Sisi L., Haiyan Y., Jie L. Progress in the Functional Modification of Graphene/Graphene Oxide: A Review // RSC Adv. 2020. V. 10. № 26. P. 15328–15345. https://doi.org/10.1039/D0RA01068E
  8. Nordholm S., Bacskay G.B. The Basics of Covalent Bonding in Terms of Energy and Dynamics // Molecules. 2020. V. 25. № 11. P. 2667. https://doi.org/10.3390/molecules25112667
  9. Speranza G. Carbon Nanomaterials: Synthesis, Functionalization and Sensing Applications // Nanomaterials. 2021. V. 11. № 4. P. 967. https://doi.org/10.3390/nano11040967
  10. Mohammadi O., Golestanzadeh M., Abdouss M. Recent Advances in Organic Reactions Catalyzed by Graphene Oxide and Sulfonated Graphene as Heterogeneous Nanocatalysts: A Review // New J. Chem. 2017. V. 41. № 20. P. 11471–11497. https://doi.org/10.1039/C7NJ02515G
  11. Kusrini E., Oktavianto F., Usman, A., Mawarni D.P., Alhamid M.I. Synthesis, Characterization, and Performance of Graphene Oxide and Phosphorylated Graphene Oxide as Additive in Water-Based Drilling Fluids // Appl. Surf. Sci. 2020. V. 506. P. 145005. https://doi.org/10.1016/j.apsusc.2019.145005
  12. Joudeh N., Linke D. Nanoparticle Classification, Physicochemical Properties, Characterization, and Applications: A Comprehensive Review for Biologists // J. Nanobiotechnology. 2022. V. 20. № 1. P. 262. https://doi.org/10.1186/s12951-022-01477-8
  13. Zailan Z., Tahir M., Jusoh M., Zakaria Z.Y. A Review of Sulfonic Group Bearing Porous Carbon Catalyst for Biodiesel Production // Renew Energy. 2021. V. 175. P. 430–452. https://doi.org/10.1016/j.renene.2021.05.030
  14. Chong C.C., Cheng Y.W., Lam M.K., Setiabudi H.D., Vo D.-V.N. State‐of‐the‐Art of the Synthesis and Applications of Sulfonated Carbon‐Based Catalysts for Biodiesel Production: A Review // Energy Technol. 2021. V. 9. № 9. P. 2100303. https://doi.org/10.1002/ente.202100303
  15. Fonseca J.M., Spessato L., Cazetta A.L., da Silva C., de C. Almeida V. Sulfonated Carbon: Synthesis, Properties and Production of Biodiesel // Chem. Eng.Process. – Proc. Intensification. 2022. V. 170. P. 108668. https://doi.org/10.1016/j.cep.2021.108668
  16. Konwar L.J., Mäki-Arvela P., Mikkola J.-P. SO3H-Containing Functional Carbon Materials: Synthesis, Structure, and Acid Catalysis // Chem Rev. 2019. V. 119. № 22. P. 11576–11630. https://doi.org/10.1021/acs.chemrev.9b00199
  17. Shuit S.H., Yee K.F., Lee K.T., Subhash B., Tan S.H. Evolution Towards the Utilisation of Functionalised Carbon Nanotubes as a New Generation Catalyst Support in Biodiesel Production: An Overview // RSC Adv. 2013. V. 3. № 24. P. 9070. https://doi.org/10.1039/c3ra22945a
  18. Pan H., Xia Q., Wang Y., Shen Z., Huang H., Ge Z., Li X., He J., Wang X., Li L., Wang Y. Recent Advances in Biodiesel Production Using Functional Carbon Materials as Acid/Base Catalysts // Fuel Process. Technol. 2022. V. 237. P. 107421. https://doi.org/10.1016/j.fuproc.2022.107421
  19. Dhawane S.H., Kumar T., Halder G. Recent Advancement and Prospective of Heterogeneous Carbonaceous Catalysts in Chemical and Enzymatic Transformation of Biodiesel // Energy Convers Manag. 2018. V. 167. P. 176–202. https://doi.org/10.1016/j.enconman.2018.04.073
  20. Tang Z.-E., Lim S., Pang Y.-L., Ong H.-C., Lee K.-T. Synthesis of Biomass as Heterogeneous Catalyst for Application in Biodiesel Production: State of the Art and Fundamental Review // Renewable Sustainable Energy Rev. 2018. V. 92. P. 235–253. https://doi.org/10.1016/j.rser.2018.04.056
  21. Lam E., Luong J.H.T. Carbon Materials as Catalyst Supports and Catalysts in the Transformation of Biomass to Fuels and Chemicals // ACS Catal. 2014. V. 4. № 10. P. 3393–3410. https://doi.org/10.1021/cs5008393
  22. Harris P.J.F. Fullerene Polymers: A Brief Review // C (Basel). 2020. V. 6. № 4. P. 71. https://doi.org/10.3390/c6040071
  23. Coro J., Suárez M., Silva L.S.R., Eguiluz K.I.B., Salazar-Banda G.R. Fullerene Applications in Fuel Cells: A Review // Int. J. Hydrogen Energy. 2016. V. 41. № 40. P. 17944–17959. https://doi.org/10.1016/j.ijhydene.2016.08.043
  24. Rathinavel S., Priyadharshini K., Panda D. A Review on Carbon Nanotube: An Overview of Synthesis, Properties, Functionalization, Characterization, and the Application // Mater. Sci. Eng: B. 2021. V. 268. P. 115095. https://doi.org/10.1016/j.mseb.2021.115095
  25. Anzar N., Hasan R., Tyagi M., Yadav N., Narang J. Carbon nanotube - A review on Synthesis, Properties and Plethora of Applications in the Field of Biomedical Science // Sensors International. 2020. V. 1. P. 100003. https://doi.org/10.1016/j.sintl.2020.100003
  26. Zaytseva O., Neumann G. Carbon Nanomaterials: Production, Impact on Plant Development, Agricultural and Environmental Applications // Chem. Biol. Technol. Agriculture. 2016. V. 3. № 1. P. 17. https://doi.org/10.1186/s40538-016-0070-8
  27. Paras, Yadav, K., Kumar P., Teja D.R., Chakraborty S., Chakraborty M., Mohapatra S.S., Sahoo A., Chou M.M.C., Liang C.-T., Hang D.-R. A Review on Low-Dimensional Nanomaterials: Nanofabrication, Characterization and Applications // Nanomaterials. 2022. V. 13. № 1. P. 160. https://doi.org/10.3390/nano13010160
  28. Xu Q., Li W., Ding L., Yang W., Xiao H., Ong W.-J. Function-Driven Engineering of 1D Carbon Nanotubes and 0D Carbon Dots: Mechanism, Properties and Applications // Nanoscale. 2019. V. 11. № 4. P. 1475–1504. https://doi.org/10.1039/C8NR08738E
  29. Novoselov K.S., Geim A.K., Morozov S.V., Jiang D., Zhang Y., Dubonos S.V., Grigorieva I.V., Firsov A.A. Electric Field Effect in Atomically Thin Carbon Films // Science. 1979. 2004. V. 306. № 5696. P. 666–669. https://doi.org/10.1126/science.1102896
  30. Sarin V.K., Mari D., Llanes L. Comprehensive Hard Materials. L.: Newnes, 2014.
  31. Ye W., Zhou Q., Shi Y., Xie M., Chen B., Wang H., Liu W. Robust Wear Performance of Graphene-Reinforced High Entropy Alloy Composites // Carbon. 2024. V. 224. P. 119040. https://doi.org/10.1016/j.carbon.2024.119040
  32. Kurapova O.Yu., Smirnov I.V., Solovieva E.N., Konakov Y.V., Glukharev A.G., Konakov V.G. Tensile Properties, Hardness and Phase Formation of the Nickel Aluminides Based Composites Doped with Reduced Graphene Oxide (Al-Ni-rGO) // J. Alloys Compd. 2022. V. 928. P. 166912. https://doi.org/10.1016/j.jallcom.2022.166912
  33. Petrus M., Wozniak J., Cygan T., Kostecki M., Cygan S., Jaworska L., Teklińska D., Olszyna A. Comprehensive Study on Graphene-Based Reinforcements in Al2O3–ZrO2 and Al2O3–Ti(C,N) Systems and Their Effect on Mechanical and Tribological Properties // Ceram Int. 2019. V. 45. № 17. P. 21742–21750. https://doi.org/10.1016/j.ceramint.2019.07.175
  34. Mbayachi V.B., Ndayiragije E., Sammani T., Taj S., Mbuta E.R., ullah khan A. Graphene Synthesis, Characterization and Its Applications: A Review // Results Chem. 2021. V. 3. P. 100163. https://doi.org/10.1016/j.rechem.2021.100163
  35. Acik M., Chabal Y.J. Nature of Graphene Edges: A Review // Jpn. J. Appl. Phys. 2011. V. 50. № 7R. P. 070101. https://doi.org/10.1143/JJAP.50.070101
  36. Mahgoub H.A. Nanoparticles Used for Extraction of Polycyclic Aromatic Hydrocarbons // J. Chem. 2019. V. 2019. P. 1–20. https://doi.org/10.1155/2019/4816849
  37. Yan J.-A., Chou M.Y. Oxidation Functional Groups on Graphene: Structural and Electronic Properties // Phys. Rev. B. 2010. V. 82. № 12. P. 125403. https://doi.org/10.1103/PhysRevB.82.125403
  38. Jia X., Campos-Delgado J., Terrones M., Meunier V., Dresselhaus M.S. Graphene Edges: A Review of Their Fabrication and Characterization // Nanoscale. 2011. V. 3. № 1. P. 86–95. https://doi.org/10.1039/C0NR00600A
  39. Vacchi I.A., Ménard-Moyon C., Bianco A. Chemical Functionalization of Graphene Family Members // Phys. Sci. Rev. 2017. V. 2. № 1. P. 20160103. https://doi.org/10.1515/psr-2016-0103
  40. Collins P.G. Defects and Disorder in Carbon Nanotubes. Oxford: Oxford Univ. Press, 2010.
  41. Moosa A.A., Abed M.S. Graphene Preparation and Graphite Exfoliation // Turk. J. Chem. 2021. V. 45. № 3. P. 493–519. https://doi.org/10.3906/kim-2101-19
  42. Zhu Y., Ji H., Cheng H.-M., Ruoff R.S. Mass Production and Industrial Applications of Graphene Materials // Natl. Sci. Rev. 2018. V. 5. № 1. P. 90–101. https://doi.org/10.1093/nsr/nwx055
  43. Lu X., Chen Z. Curved Pi-Conjugation, Aromaticity, and the Related Chemistry of Small Fullerenes (https://doi.org/10.1021/cr030093d
  44. Charoenpakdee J., Suntijitrungruang O., Boonchui S. Chirality Effects on an Electron Transport in Single-Walled Carbon Nanotube // Sci. Rep. 2020. V. 10. № 1. P. 18949. https://doi.org/10.1038/s41598-020-76047-9
  45. Shuba M.V., Yuko D., Kuzhir P.P., Maksimenko S.A., Ksenevich V.K., Lim S.-H., Kim T.-H., Choi S.-M. Electromagnetic and Optical Responses of a Composite Material Comprising Individual Single-Walled Carbon-Nanotubes with a Polymer Coating // Sci. Rep. 2020. V. 10. № 1. P. 9361. https://doi.org/10.1038/s41598-020-66247-8
  46. Liberman L., Jamali V., Pasquali M., Talmon Y. Effect of Carbon Nanotube Diameter and Stiffness on Their Phase Behavior in Crowded Solutions // Langmuir. 2019. V. 36. № 1. P. 242–249. https://doi.org/10.1021/acs.langmuir.9b03100
  47. Melle-Franco M., Brinkmann G., Zerbetto F. Modeling Nanotube Caps: The Relationship Between Fullerenes and Caps // J. Phys. Chem. A. 2015. V. 119. № 51. P. 12839–12844. https://doi.org/10.1021/acs.jpca.5b09244
  48. Zeinalipour-Yazdi C.D., Loizidou E.Z. Study of the Cap Structure of (3,3), (4,4) and (5,5)-SWCNTs: Application of the Sphere-in-Contact Model // Carbon N.Y. 2017. V. 115. P. 819–827. https://doi.org/10.1016/j.carbon.2017.01.074
  49. Kharissova O.V., Kharisov B.I. Variations of Interlayer Spacing in Carbon Nanotubes // RSC Adv. 2014. V. 4. № 58. P. 30807–30815. https://doi.org/10.1039/C4RA04201H
  50. Tomada J., Dienel T., Hampel F., Fasel R., Amsharov K. Combinatorial Design of Molecular Seeds for Chirality-Controlled Synthesis of Single-Walled Carbon Nanotubes // Nat. Commun. 2019. V. 10. № 1. P. 3278. https://doi.org/10.1038/s41467-019-11192-y
  51. Lu J.P. Elastic Properties of Carbon Nanotubes and Nanoropes // Phys. Rev. Lett. 1997. V. 79. № 7. P. 1297–1300. https://doi.org/10.1103/PhysRevLett.79.1297
  52. Li F., Cheng H.M., Bai S., Su G., Dresselhaus M.S. Tensile Strength of Single-Walled Carbon Nanotubes Directly Measured from Their Macroscopic Ropes // Appl. Phys. Lett. 2000. V. 77. № 20. P. 3161–3163. https://doi.org/10.1063/1.1324984
  53. Charlier J.-C., Blase X., Roche S. Electronic and Transport Properties of Nanotubes // Rev. Mod. Phys. 2007. V. 79. № 2. P. 677–732. https://doi.org/10.1103/RevModPhys.79.677
  54. Pop E., Mann D., Wang Q., Goodson K., Dai H. Thermal Conductance of an Individual Single-Wall Carbon Nanotube above Room Temperature // Nano Lett. 2006. V. 6. № 1. P. 96–100. https://doi.org/10.1021/nl052145f
  55. Korusenko P.M., Nesov S.N., Povoroznyuk S.N., Bolotov V.V., Knyazev E.V., Pushkarev A.I., Smirnov D.A. Modifying the Structure of Multiwalled Carbon Nanotubes with Continuous and Pulsed Ion Beams // Phys. Solid State. 2018. V. 60. № 12. P. 2616–2622. https://doi.org/10.1134/S106378341812017X
  56. Klein K.L., Melechko A.V., McKnight T.E., Retterer S.T., Rack P.D., Fowlkes J.D., Joy D.C., Simpson M.L. Surface Characterization and Functionalization of Carbon Nanofibers // J. Appl. Phys. 2008. V. 103. № 6. https://doi.org/10.1063/1.2840049
  57. Zhou X., Wang Y., Gong C., Liu B., Wei G. Production, Structural Design, Functional Control, and Broad Applications of Carbon Nanofiber-Based Nanomaterials: A Comprehensive Review // Chem. Eng. J. 2020. V. 402. P. 126189. https://doi.org/10.1016/j.cej.2020.126189
  58. Melechko A.V., Merkulov V.I., McKnight T.E., Guillorn M.A., Klein K.L., Lowndes D.H., Simpson M.L. Vertically Aligned Carbon Nanofibers and Related Structures: Controlled Synthesis and Directed Assembly // J. Appl. Phys. 2005. V. 97. № 4. https://doi.org/10.1063/1.1857591
  59. Minezaki H., Ishihara S., Uchida T., Muramatsu M., Rácz R., Asaji T., Kitagawa A., Kato Y., Biri S., Yoshida Y. Synthesis of Endohedral Iron-Fullerenes by Ion Implantation // Rev. Sci. Instrum. 2014. V. 85. № 2. https://doi.org/10.1063/1.4850756
  60. Ishaq A., Iqbal S., Ali N., Khurram A.A., Akrajas A.U., Dee C.F., Naseem S., Rafique H.M., Long Y. H+, N+, and Ar+ Ion Irradiation Induced Structure Changes of Carbon Nanostructures // New Carbon Mater. 2013. V. 28. № 2. P. 81–86. https://doi.org/10.1016/S1872-5805(13)60068-2
  61. Krasheninnikov A.V., Nordlund K., Keinonen J. Effects of Ion Irradiation on Supported Carbon Nanotubes and Nanotube-Substrate Interfaces // MRS Proceedings. 2001. V. 706. P. Z6.10.1. https://doi.org/10.1557/PROC-706-Z6.10.1
  62. Pregler S.K., Sinnott S.B. Molecular Dynamics Simulations of Electron and Ion Beam Irradiation of Multiwalled Carbon Nanotubes: The Effects on Failure by Inner Tube Sliding // Phys. Rev. B. 2006. V. 73. № 22. P. 224106. https://doi.org/10.1103/PhysRevB.73.224106
  63. Krasheninnikov A.V., Banhart F. Engineering of Nanostructured Carbon Materials with Electron or Ion Beams // Nat. Mater. 2007. V. 6. № 10. P. 723–733. https://doi.org/10.1038/nmat1996
  64. Ni Z., Ishaq A., Yan L., Gong J., Zhu D. Enhanced Electron Field Emission of Carbon Nanotubes by Si Ion Beam Irradiation // J. Phys. D.: Appl. Phys. 2009. V. 42. № 7. P. 075408. https://doi.org/10.1088/0022-3727/42/7/075408
  65. Gigax J., Bradford P., Shao L. Ion Beam Modification of Carbon Nanotube Yarn in Air and Vacuum // Materials. 2017. V. 10. № 8. P. 860. https://doi.org/10.3390/ma10080860
  66. Kotakoski J., Krasheninnikov A.V., Nordlund K. Atomistic Simulations of Irradiation Effects in Carbon Nanotubes: An Overview // Radiat. Eff. Defects Solids. 2007. V. 162. № 3–4. P. 157–169. https://doi.org/10.1080/10420150601132537
  67. Ishaq A., Ni Z., Yan L., Gong J., Zhu D. Constructing Carbon Nanotube Junctions by Ar Ion Beam Irradiation // Radiat. Phys. Chem. 2010. V. 79. № 6. P. 687–691. https://doi.org/10.1016/j.radphyschem.2010.01.006.
  68. Ni Z., Li Q., Gong J., Zhu D., Zhu Z. Structural Change of Carbon Nanotubes Produced by Si Ion Beam Irradiation // Nucl. Instrum. Methods Phys. Res. B. 2007. V. 260. № 2. P. 542–546. https://doi.org/10.1016/j.nimb.2007.04.227
  69. Hulman M., Skákalová V., Krasheninnikov A.V., Roth S. Effects of Ion Beam Heating on Raman Spectra of Single-Walled Carbon Nanotubes // Appl. Phys. Lett. 2009. V. 94. № 7. https://doi.org/10.1063/1.3077311
  70. Tomizawa H., Suzuki K., Yamaguchi T., Akita S., Ishibashi K. Control of Tunnel Barriers in Multi-Wall Carbon Nanotubes Using Focused Ion Beam Irradiation // Nanotechnology. 2017. V. 28. № 16. P. 165302. https://doi.org/10.1088/1361-6528/aa6568
  71. Abbas Y., Khan M.U., Ravaux F., Mohammad B., Rezeq M. Focused Ion Beam Engineering of Carbon Nanotubes for Optical Rectenna Applications // ACS Appl. Nano Mater. 2022. V. 5. № 12. P. 18537–18544. https://doi.org/10.1021/acsanm.2c04353
  72. Lehtinen O., Nikitin T., Krasheninnikov A.V., Sun L., Banhart F., Khriachtchev L., Keinonen J. Characterization of Ion-Irradiation-Induced Defects in Multi-Walled Carbon Nanotubes // New J. Phys. 2011. V. 13. № 7. P. 073004. https://doi.org/10.1088/1367-2630/13/7/073004
  73. Xue S.-X., Li Q.-T., Zhao X.-R., Shi Q.-Y., Li Z.-G., Liu Y.-P. Carbon Nanofibers from Carbon Nanotubes by 1.2 keV Sputtering at Room Temperature // J. Nanomater. 2014. V. 2014. P. 1–5. https://doi.org/10.1155/2014/313095
  74. Krasheninnikov A.V., Nordlund K. Ion and Electron Irradiation-Induced Effects in Nanostructured Materials // J. Appl. Phys. 2010. V. 107. № 7. https://doi.org/10.1063/1.3318261
  75. Williams S.M., Pinnick R.A., Sun L., Dewey O.S., Headrick R.J., Pasquali M. Measurement of a Diameter-Dependent Charge Transfer in Solution-Phase Carbon Nanotubes Using Raman Spectroscopy // J. Phys. Chem. C. 2023. V. 127. № 32. P. 15911–15917. https://doi.org/10.1021/acs.jpcc.3c02914
  76. Acuña J.J.S., Escobar M., Goyanes S.N., Candal R.J., Zanatta A.R., Alvarez F. Effect of O2+, H2++ O2+, and N2++ O2+ Ion-Beam Irradiation on the Field Emission Properties of Carbon Nanotubes // J. Appl. Phys. 2011. V. 109. № 11. https://doi.org/10.1063/1.3593269
  77. Wang Y., Cheng X., Zhang K., Chen G., Wang R., Zhang J. Ion-Irradiation of Catalyst and Electrode Materials for Water Electrolysis/Photoelectrolysis Cells, Rechargeable Batteries, and Supercapacitors // Mater. Adv. 2022. V. 3. № 20. P. 7384–7405. https://doi.org/10.1039/D2MA00547F
  78. Fink D., r. Klett, Szimkoviak P., Kastner J., Palmetshofer L., Chadderton L.T., Wang L., Kuzmany H. Ion Beam Radiation Damage of Thin Fullerene Films // Nucl. Instrum. Methods Phys. Res. B. 1996. V. 108. № 1–2. P. 114–124. https://doi.org/10.1016/0168-583X(95)00868-3
  79. Shunaev V.V., Bobenko N.G., Korusenko P.M., Egorushkin V.E., Glukhova O.E. Carboxyl Functionalization of N-MWCNTs with Stone–Wales Defects and Possibility of HIF-1α Wave-Diffusive Delivery // Int. J. Mol. Sci. 2023. V. 24. № 2. P. 1296. https://doi.org/10.3390/ijms24021296
  80. Nesov S.N., Bolotov V.V., Knyazev E.V., Povoroznyuk S.N. Analysis of Structure and Electrochemical Characteristics of Multi-Walled Carbon Nanotubes Doped with Nitrogen Using Ion Irradiation // Nucl. Instrum. Methods. Phys. Res. B. 2022. V. 525. P. 25–33. https://doi.org/10.1016/j.nimb.2022.06.006
  81. Sharma P., Singhal R., Vishnoi R., Banerjee M.K., Kaushik R., Kamma K.V., Lakshmi G.B.V.S., Tripathi A., Avasthi D.K. Surface and Structural Studies of Fullerene C70 Under Ion Irradiation // Surf. Eng. 2016. V. 32. № 11. P. 846–852. https://doi.org/10.1080/02670844.2016.1185838
  82. Korusenko P.M., Nesov S.N., Iurchenkova A.A., Fedorovskaya E.O., Bolotov V. V., Povoroznyuk S.N., Smirnov D.A., Vinogradov A.S. Comparative Study of the Structural Features and Electrochemical Properties of Nitrogen-Containing Multi-Walled Carbon Nanotubes after Ion-Beam Irradiation and Hydrochloric Acid Treatment // Nanomaterials. 2021. V. 11. № 9. P. 2163. https://doi.org/10.3390/nano11092163
  83. Watanabe Y., Aono M., Kitazawa N. Nitrogen Ion Beam Irradiation on Amorphous Carbon // Mater. Sci. Forum. 2007. V. 539–543. P. 3297–3302. https://doi.org/10.4028/www.scientific.net/MSF.539-543.3297
  84. Belosludtseva A.A., Bobenko N.G., Egorushkin V.E., Korusenko P.M., Melnikova N.V., Nesov S.N. Oxygen Functionalization and Electronic Band Gap Control in the Disordered Multi-Walled Carbon Nanotubes // Synth. Met. 2021. V. 280. P. 116866. https://doi.org/10.1016/j.synthmet.2021.116866
  85. Nesov S.N., Korusenko P.M., Bolotov V.V., Ivlev K.E., Chernikov E.V., Povoroznyuk S.N. Functionalization of Multiwalled Carbon Nanotubes by an Ion Beam to Increase the Interfacial Adhesion in Tin Oxide Composites // Tech. Phys. Lett. 2020. V. 46. № 8. P. 752–755. https://doi.org/10.1134/S1063785020080118
  86. Barabashko, M.S., Drozd, M., Szewczyk, D., Jeżowski, A., Bagatskii, M.I., Sumarokov, V.V., Dolbin, A.V., Nesov, S.N., Korusenko, P.M., Ponomarev, A.N., Geidarov V.G., Kuznetsov V.L., Moseenkov S.I., Sokolov D.V., Smirnov D.A. Calorimetric, NEXAFS and XPS Studies of MWCNTs with Low Defectiveness // Fullerenes, Nanotubes Carbon Nanostruct. 2021. V. 29. №. 5. P. 331–336. https://doi.org/10.1080/1536383X.2020.1819251
  87. Korusenko P.M., Bolotov V.V., Nesov S.N., Povoroznyuk S.N., Khailov I.P. Changes of the Electronic Structure of the Atoms of Nitrogen in Nitrogen-Doped Multiwalled Carbon Nanotubes Under the Influence of Pulsed Ion Radiation // Nucl. Instrum. Methods Phys. Res B. 2015. V. 358. P. 131–135. https://doi.org/10.1016/j.nimb.2015.06.009
  88. Nesov S.N., Korusenko P.M., Bolotov V.V., Povoroznyuk S.N., Knyazev E.V. Application of Ion-Beam Irradiation and Heat Treatment to Optimisation of the Structure and Properties of Composites Based on Multi-Walled Carbon Nanotubes and Metal Oxide // AIP Conf. Proceedings. AIP Publishing. 2019.V. 2141. № 1. https://doi.org/10.1063/1.5122135
  89. Okumoto T., Taniguchi J., Kamiya Y. Fabrication of Carbon Nanofibers Using Only Ion Beam Irradiation to Glassy Carbon // Microelectron. Eng. 2011. V. 88. № 8. P. 1832–1835. https://doi.org/10.1016/j.mee.2011.02.062
  90. Prawer S., Nugent K.W., Biggs S., McCulloch D.G., Leong W.H., Hoffman A., Kalish R. Ion-Beam Modification of Fullerene // Phys. Rev. B. 1995. V. 52. № 2. P. 841–849. https://doi.org/10.1103/PhysRevB.52.841
  91. Hoffman A., Paterson P.J.K., Johnston S.T., Prawer S. Ion-beam-Induced Modification of Fullerene Films as Studied by Electron-Energy-Loss Spectroscopy // Phys. Rev. B. 1996. V. 53. № 3. P. 1573–1578. https://doi.org/10.1103/PhysRevB.53.1573
  92. Zeng J., Liu J., Zhang S.-X., Zhai P.-F., Yao H.-J., Duan J.-L., Guo H., Hou M.-D., Sun Y.-M. Irradiation Effects of Graphene and Thin Layer Graphite Induced by Swift Heavy Ions // Chin. Phys. B. 2015. V. 24. № 8. P. 086103. https://doi.org/10.1088/1674-1056/24/8/086103
  93. Li H., Daukiya L., Haldar S., Lindblad A., Sanyal B., Eriksson O., Aubel D., Hajjar-Garreau S., Simon L., Leifer K. Site-Selective Local Fluorination of Graphene Induced by Focused Ion Beam Irradiation // Sci. Rep. 2016. V. 6. № 1. P. 19719. https://doi.org/10.1038/srep19719
  94. Cutroneo M., Torrisi L., Silipigni L., Michalcova A., Havranek V., Mackova A., Malinsky P., Lavrentiev V., Noga P., Dobrovodsky J., Slepicka P., Fajstavr D., Andò L., Holy V. Compositional and Structural Modifications by Ion Beam in Graphene Oxide for Radiation Detection Studies // Int. J. Mol. Sci. 2022. V. 23. № 20. P. 12563. https://doi.org/10.3390/ijms232012563
  95. Kotakoski J., Brand C., Lilach Y., Cheshnovsky O., Mangler C., Arndt M., Meyer J.C. Toward Two-Dimensional All-Carbon Heterostructures via Ion Beam Patterning of Single-Layer Graphene // Nano Lett. 2015. V. 15. № 9. P. 5944–5949. https://doi.org/10.1021/acs.nanolett.5b02063
  96. Scardamaglia M., Amati M., Llorente B., Mudimela P.R., Colomer J.-F., Ghijsen J., Ewels C., Gregoratti L., Bittencourt C. Nitrogen Ion Casting on Vertically Aligned Carbon Nanotubes: Tip and Sidewall Chemical Modification // Carbon. 2014. V. 77. P. 319–328. https://doi.org/ 10.1016/j.carbon.2014.05.035
  97. Zhao M., Cao Y., Liu X., Deng J., Li D., Gu H. Effect of Nitrogen Atomic Percentage on N+-bombarded MWCNTs in Cytocompatibility and Hemocompatibility // Nanoscale Res. Lett. 2014. V. 9. № 1. P. 142. https://doi.org/10.1186/1556-276X-9-142
  98. Lim S.H., Elim H.I., Gao X.Y., Wee A.T.S., Ji W., Lee J.Y., Lin J. Electronic and Optical Properties of Nitrogen-Doped Multiwalled Carbon Nanotubes // Phys. Rev. B. 2006. V. 73. № 4. P. 045402. https://doi.org/10.1103/PhysRevB.73.045402
  99. Krasheninnikov A.V., Nordlund K. Irradiation Effects in Carbon Nanotubes // Nucl. Instrum. Methods Phys. Res. B. 2004. V. 216. P. 355–366. https://doi.org/10.1016/j.nimb.2003.11.061
  100. Elsehly E.M., Chechenin N.G., Shemukhin A.A., Motaweh H.A. Enhancing the Surface Properties and Structure of MWNTs by Effective Ion Beam Irradiation // Nanoarchitectonics. 2021. P. 101–108. https://doi.org/10.37256/nat.2220211003
  101. Zhang Y., Chen L., Xu Z., Li Y., Shan M., Liu L., Guo Q., Chen G., Wang Z., Wang C. Effects of Ion Irradiation on Carbon Nanotubes: A Review // Int. J. Mater. Prod. Technol. 2012. V. 45. № 1–4. P. 1. https://doi.org/10.1504/IJMPT.2012.051328
  102. Bolotov V.V., Knyazev E.V., Korusenko P.M., Nesov S.N., Sachkov V.A. Functionalization of Individual Multi-Wall Carbon Nanotubes during Irradiation and Annealing // Phys. Solid State. 2020. V. 62. № 11. P. 2173–2183. https://doi.org/10.1134/S1063783420110098
  103. Bangert U., Bleloch A., Gass M.H., Seepujak A., van den Berg J. Doping of Few-Layered Graphene and Carbon Nanotubes Using Ion Implantation // Phys. Rev. B. 2010. V. 81. № 24. P. 245423. https://doi.org/10.1103/PhysRevB.81.245423
  104. Acosta S., Chafer J.C., Castillo A.S., Llobet E., Snyders R., Colomer J.-F., Quintana M., Ewels C., Bittencourt C. Low Kinetic Energy Oxygen Ion Irradiation of Vertically Aligned Carbon Nanotubes // Appl. Sci. 2019. V. 9. № 24. P. 5342. https://doi.org/10.3390/app9245342
  105. Nesov S.N., Bolotov V.V., Knyazev E.V., Povoroznyuk S.N. Analysis of Structure and Electrochemical Characteristics of Multi-Walled Carbon Nanotubes Doped with Nitrogen Using Ion Irradiation // Nucl. Instrum. Methods Phys. Res. B. 2022. V. 525. P. 25–33. https://doi.org/10.1016/j.nimb.2022.06.006
  106. Raghuveer M.S., Kumar A., Frederick M.J., Louie G.P., Ganesan P.G., Ramanath G. Site‐Selective Functionalization of Carbon Nanotubes // Adv. Mater. 2006. V. 18. № 5. P. 547–552. https://doi.org/10.1002/adma.200500181
  107. Nesov S.N., Korusenko P.M., Povoroznyuk S.N., Bolotov V. V., Knyazev E.V., Smirnov D.A. Effect of Carbon Nanotubes Irradiation by Argon Ions on the Formation of SnO2-x /MWCNTs Composite // Nucl. Instrum. Methods Phys. Res. B. 2017. V. 410. P. 222–229. https://doi.org/10.1016/j.nimb.2017.08.040
  108. Ivlev K.E., Nesov S.N., Korusenko P.M., Povoroznyuk S.N., Bolotov V.V. Modification of Carbon Nanotubes by an Ion Beam of Argon // J. Phys. Conf. Ser. 2019. V. 1210. P. 012058. https://doi.org/10.1088/1742-6596/1210/1/012058
  109. Nesov S.N., Korusenko P.M., Bolotov V. V., Povoroznyuk S.N., Smirnov D.A. Electronic Structure of Nitrogen-Containing Carbon Nanotubes Irradiated with Argon Ions: XPS and XANES Studies // Phys. Solid State. 2017. V. 59. № 10. P. 2030–2035. https://doi.org/10.1134/S1063783417100286
  110. Bolotov V.V., Korusenko P.M., Nesov S.N., Povoroznyuk S.N., Knyazev E.V. The Origin of Changes in the Electronic Structure of Oriented Multi-Walled Carbon Nanotubes Under the Influence of Pulsed Ion Radiation // Nucl. Instrum. Methods Phys. Res. B. 2014. V. 337. P. 1–6. https://doi.org/10.1016/j.nimb.2014.07.014
  111. Evseev A.P., Vorobyeva E.A., Balakshin Yu.V., Kushkina K.D., Stepanov A.V., Сhernysh V.S., Chechenin N.G., Shemukhin A.A. MWCNT-Based Surfaces with Tunable Wettability Obtained by He+ Ion Irradiation // Surf. Interfaces. 2021. V. 23. P. 100955. https://doi.org/10.1016/j.surfin.2021.100955
  112. Bogaerts A., Neyts E., Gijbels R., van der Mullen J. Gas Discharge Plasmas and Their Applications // Spectrochim. Acta Part B. At. Spectrosc. 2002. V. 57. № 4. P. 609–658. https://doi.org/10.1016/S0584-8547(01)00406-2
  113. Ito T., Terashima K. Thermoelectron-Enhanced Micrometer-Scale Plasma Generation // Appl. Phys. Lett. 2002. V. 80. № 15. P. 2648–2650. https://doi.org/10.1063/1.1468898
  114. Kareem T.A., Kaliani A.A. Glow Discharge Plasma Electrolysis for Nanoparticles Synthesis // Ionics. 2012. V. 18. P. 315–327. https://doi.org/10.1007/s11581-011-0639-y
  115. Thandavan T.M.K., Wong C.S., Gani S.M.A., Nor R.M. [O] [H] Functionalization on Carbon Nanotube Using (O2–H2) Gas Mixture DC Glow Discharge // Appl. Nanosci. 2012. V. 2. № 1. P. 47–53. https://doi.org/10.1007/s13204-011-0040-1
  116. Savilov S., Suslova E., Epishev V., Tveritinova E., Zhitnev Y., Ulyanov A., Maslakov K., Isaikina O. Conversion of Secondary C3-C4 Aliphatic Alcohols on Carbon Nanotubes Consolidated by Spark Plasma Sintering // Nanomaterials. 2021. V. 11. № 2. P. 352. https://doi.org/10.3390/nano11020352
  117. Mariotti D., Sankaran R.M. Microplasmas for Nanomaterials Synthesis // J. Phys. D: Appl. Phys. 2010. V. 43. № 32. P. 323001. https://doi.org/10.1088/0022-3727/43/32/323001
  118. Naseh M.V., Khodadadi A.A., Mortazavi Y., Pourfayaz F., Alizadeh O., Maghrebi M. Fast and Clean Functionalization of Carbon Nanotubes by Dielectric Barrier Discharge Plasma in Air Compared to Acid Treatment // Carbon N. Y. 2010. V. 48. № 5. P. 1369–1379. https://doi.org/10.1016/j.carbon.2009.12.027
  119. Chiang W., Mariotti D., Sankaran R.M., Eden J.G., Ostrikov K. Microplasmas for Advanced Materials and Devices // Adv. Mater. 2020. V. 32. № 18. P. 1905508. https://doi.org/10.1002/adma.201905508
  120. Kelesidis G.A., Pratsinis S.E. A Perspective on Gas-Phase Synthesis of Nanomaterials: Process Design, Impact and Outlook // Chem. Eng. J. 2021. V. 421. P. 129884. https://doi.org/10.1016/j.cej.2021.129884
  121. Jang H.J., Jung E.Y., Parsons T., Tae H.-S., Park C.-S. A Review of Plasma Synthesis Methods for Polymer Films and Nanoparticles under Atmospheric Pressure Conditions // Polymers (Basel). 2021. V. 13. № 14. P. 2267. https://doi.org/10.3390/polym13142267
  122. Koo I.G., Lee M.S., Shim J.H., Ahn J.H., Lee W.M. Platinum Nanoparticles Prepared by a Plasma-Chemical Reduction Method // J. Mater. Chem. 2005. V. 15. № 38. P. 4125. https://doi.org/10.1039/b508420b
  123. Hieda J., Saito N., Takai O. Exotic Shapes of Gold Nanoparticles Synthesized Using Plasma in Aqueous Solution // J. Vacuum Sci. Technol., A. 2008. V. 26. № 4. P. 854–856. https://doi.org/10.1116/1.2919139
  124. Sato S., Mori K., Ariyada O., Atsushi H., Yonezawa T. Synthesis of Nanoparticles of Silver and Platinum by Microwave-Induced Plasma in Liquid // Surf. Coat. Technol. 2011. V. 206. № 5. P. 955–958. https://doi.org/10.1016/j.surfcoat.2011.03.110
  125. Nava-Avendaño J., Veilleux J. Plasma Processes in the Preparation of Lithium-Ion Battery Electrodes and Separators // J. Phys. D: Appl. Phys. 2017. V. 50. № 16. P. 163001. https://doi.org/10.1088/1361-6463/aa6245
  126. Zeghioud H., Nguyen-Tri P., Khezami L., Amrane A., Assadi A.A. Review on Discharge Plasma for Water Treatment: Mechanism, Reactor Geometries, Active Species and Combined Processes // J. Water Process Eng. 2020. V. 38. P. 101664. https://doi.org/10.1016/j.jwpe.2020.101664
  127. Rezaei F., Vanraes P., Nikiforov A., Morent R., Geyter N.D. Applications of Plasma-Liquid Systems: A Review // Materials. 2019. V. 12. № 17. P. 2751. https://doi.org/10.3390/ma12172751
  128. Lin L., Starostin S.A., Li S., Hessel V. Synthesis of Metallic Nanoparticles by Microplasma // Phys. Sci. Rev. 2018. V. 3. № 10. P. 20170121. https://doi.org/10.1515/psr-2017-0121
  129. Chen Q., Li J., Li Y. A Review of Plasma–Liquid Interactions for Nanomaterial Synthesis // J. Phys. D: Appl. Phys. 2015. V. 48. № 42. P. 424005. https://doi.org/10.1088/0022-3727/48/42/424005
  130. Brandenburg R., Bruggeman P.J., Starikovskaia S.M. Fast Pulsed Discharges // Plasma Sources Sci. Technol. 2017. V. 26. № 2. P. 020201. https://doi.org/ 10.1088/1361-6595/aa5205
  131. Qin L., Takeuchi N., Takahashi K., Kang J., Kim K.H., Li O.L. N2/Ar Plasma-Induced Surface Sulfonation on Graphene Nanoplatelets for Catalytic Hydrolysis of Cellulose to Glucose // Appl. Surf. Sci. 2021. V. 545. P. 149051. https://doi.org/10.1016/j.apsusc.2021.149051
  132. Schoenbach K.H., Becker K. 20 Years of Microplasma Research: A Status Report // The Eur. Phys. J. D. 2016. V. 70. № 2. P. 29. https://doi.org/ 10.1140/epjd/e2015-60618-1
  133. Wang Z., Xu C., Lu Y., Wei G., Ye G., Sun T., Chen J. Microplasma Electrochemistry Controlled Rapid Preparation of Fluorescent Polydopamine Nanoparticles and Their Application in Uranium Detection // Chem. Eng. J. 2018. V. 344. P. 480–486. https://doi.org/ 10.1016/j.cej.2018.03.096
  134. Locke B.R., Thagard S.M. Analysis and Review of Chemical Reactions and Transport Processes in Pulsed Electrical Discharge Plasma Formed Directly in Liquid Water // Plasma Chem. Plasma Process. 2012. V. 32. № 5. P. 875–917. https://doi.org/ 10.1007/s11090-012-9403-y
  135. Al-Jalal A.M., Khan M.A. Optical Emission and Raman Spectroscopy Studies of Reactivity of Low-Pressure Glow Discharges in Ar–O2 and He–O2 Gas Mixtures with Coked Catalysts // Plasma Chem. Plasma Process. 2010. V. 30. № 1. P. 173–182. https://doi.org/ 10.1007/s11090-009-9201-3
  136. Park G., Lee H., Kim G., Lee J.K. Global Model of He/O2 and Ar/O2 Atmospheric Pressure Glow Discharges // Plasma Process. Polymers. 2008. V. 5. № 6. P. 569–576. https://doi.org/10.1002/ppap.200800019
  137. Ali S., Shah I.A., Ahmad A., Nawab J., Huang H. Ar/O2 Plasma Treatment of Carbon Nanotube Membranes for Enhanced Removal of Zinc from Water and Wastewater: A Dynamic Sorption-Filtration Process // Sci. Total Environ. 2019. V. 655. P. 1270–1278. https://doi.org/ 10.1016/j.scitotenv.2018.11.335
  138. Lin C.-C., Huang H.-C. Radio Frequency Oxygen–Plasma Treatment of Carbon Nanotube Electrodes for Electrochemical Capacitors // J. Power Sources. 2009. V. 188. № 1. P. 332–337. https://doi.org/10.1016/j.jpowsour.2008.11.100
  139. Ishizaki T., Chiba S., Kaneko Y., Panomsuwan G. Electrocatalytic Activity for the Oxygen Reduction Reaction of Oxygen-Containing Nanocarbon Synthesized by Solution Plasma // J. Mater. Chem. A. 2014. V. 2. № 27. P. 10589. https://doi.org/10.1039/c4ta01577k
  140. Ohta S., Suzuki Y., and Sudoh M. Surface Modification of Activated Carbon with Cold Plasma Treatment for High Power Capacitor // Electrochemistry. 2007. V. 75. № 9. P. 702–704. https://doi.org/ 10.5796/electrochemistry.75.702
  141. Bruggeman P.J., Frontiera R.R., Kortshagen U.R., Kushner M.J., Linic S., Schatz G.C., Andaraarachchi H., Exarhos S., Jones L.O., Mueller C.M., Rich C.C., Xu C., Yue Y., Zhang Y. Plasma-Driven Solution Electrolysis // J. Appl. Phys. 2021. V. 129. № 20. https://doi.org/10.1063/5.0044261
  142. Chokradjaroen C., Wang X., Niu J., Fan T., Saito N. Fundamentals of Solution Plasma for Advanced Materials Synthesis // Mater. Today Adv. 2022. V. 14. P. 100244. https://doi.org/ 10.1016/j.mtadv.2022.100244
  143. Wold A. Photocatalytic Properties of Titanium Dioxide (TiO2) // Chem. Mater. 1993. V. 5. № 3. P. 280–283. https://doi.org/10.1021/cm00027a008
  144. Schwarz H.A. Free Radicals Generated by Radiolysis of Aqueous Solutions // J. Chem. Educ. 1981. V. 58. № 2. P. 101. https://doi.org/10.1021/ed058p101
  145. Li O.L., Ikura R., Ishizaki T. Hydrolysis of Cellulose to Glucose over Carbon Catalysts Sulfonated via a Plasma Process in Dilute Acids // Green Chem. 2017. V. 19. № 20. P. 4774–4777. https://doi.org/10.1039/C7GC02143G
  146. Li O.L., Qin L., Takeuchi N., Kim K., Ishizaki T. Effect of Hydrophilic/Hydrophobic Properties of Carbon Materials on Plasma-Sulfonation Process and Their Catalytic Activities in Cellulose Conversion // Catal. Today. 2019. V. 337. P. 155–161. https://doi.org/10.1016/j.cattod.2019.04.025
  147. Reddy P.M.K., Raju B.R., Karuppiah J., Reddy E.L., Subrahmanyam Ch. Degradation and Mineralization of Methylene Blue by Dielectric Barrier Discharge Non-Thermal Plasma Reactor // Chem. Eng. J. 2013. V. 217. P. 41–47. https://doi.org/10.1016/j.cej.2012.11.116
  148. Liang C., Wang Z.-S., Bruell C.J. Influence of pH on Persulfate Oxidation of TCE at Ambient Temperatures // Chemosphere. 2007. V. 66. № 1. P. 106–113. https://doi.org/10.1016/j.chemosphere.2006.05.026
  149. Tan Q., Shi Z., Wu D. CO2 Hydrogenation to Methanol over a Highly Active Cu–Ni/CeO2 –Nanotube Catalyst // Ind. Eng. Chem. Res. 2018. V. 57. № 31. P. 10148–10158. https://doi.org/10.1021/acs.iecr.8b01246
  150. Lusha Q., Lee S., Li O.L. Fast and Soft Functionalization of Carbon Nanotube with-SO3H,-COOH,-OH Groups for Catalytic Hydrolysis of Cellulose to Glucose // J. Korean Inst. Surf. Eng. 2020. V. 53. №. 3. P. 87-94. https://doi.org/10.5695/JKISE.2020.53.3.87
  151. Sripada S., Kastner J.R. Catalytic Esterification Using Solid Acid Carbon Catalysts Synthesized by Sustainable Hydrothermal and Plasma Sulfonation Techniques // Ind. Eng. Chem. Res. 2022. V. 61. № 11. P. 3928–3940. https://doi.org/10.1021/acs.iecr.2c00086
  152. Qin L., Ishizaki T., Takeuchi N., Takahashi K., Kim K.H., Li O.L. Green Sulfonation of Carbon Catalysts via Gas–Liquid Interfacial Plasma for Cellulose Hydrolysis // ACS Sustain Chem. Eng. 2020. V. 8. № 15. P. 5837–5846. https://doi.org/10.1021/acssuschemeng.9b07156
  153. Rokhum S.L., Changmai B., Kress T., Wheatley A.E.H. A One-Pot Route to Tunable Sugar-Derived Sulfonated Carbon Catalysts for Sustainable Production of Biodiesel by Fatty Acid Esterification // Renew Energy. 2022. V. 184. P. 908–919. https://doi.org/10.1016/j.renene.2021.12.001
  154. Guo H., Qi X., Li L., Smith R.L. Hydrolysis of Cellulose over Functionalized Glucose-Derived Carbon Catalyst in Ionic Liquid // Bioresour Technol. 2012. V. 116. P. 355–359. https://doi.org/10.1016/j.biortech.2012.03.098
  155. Golestanzadeh M., Naeimi H. Effect of Confined Spaces in the Catalytic Activity of 1D and 2D Heterogeneous Carbon‐Based Catalysts for Synthesis of 1,3,5‐Triarylbenzenes: RGO‐SO3H vs. MWCNTs‐SO3H // ChemistrySelect. 2019. V. 4. № 6. P. 1909–1921. https://doi.org/10.1002/slct.201803626
  156. Yu H., Jin Y., Li Z., Peng F., Wang H. Synthesis and Characterization of Sulfonated Single-Walled Carbon Nanotubes and Their Performance as Solid Acid Catalyst // J. Solid State Chem. 2008. V. 181. № 3. P. 432–438. https://doi.org/10.1016/j.jssc.2007.12.017
  157. Peng F., Zhang L., Wang H., Lv P., Yu H. Sulfonated Carbon Nanotubes as a Strong Protonic Acid Catalyst // Carbon. 2005. V. 43. №. 11. P. 2405–2408. https://doi.org/10.1016/j.carbon.2005.04.004
  158. Riascos L.D.R., Sanabria A.E.R., Rodríguez G.A.T., Sachse A., Muñoz C.D.M. Sulfonated Reduced Graphene Oxide: An Acid Catalyst that Efficiently Promotes the Esterification of Glycerol // Top Catal. 2022. V. 65. № 7–8. P. 957–965. https://doi.org/10.1007/s11244-022-01629-y
  159. He Z., Jiang Y., Li Y., Wang L., Dai L. Boosting the Electrocatalytic Performance of Carbon Nanotubes toward V(V)/V(IV) Reaction by Sulfonation Treatment // Int. J. Energy Res. 2018. V. 42. № 4. P. 1625–1634. https://doi.org/10.1002/er.3958
  160. Luo T., Xu H., Li Z., Gao S., Ouadah A., Zhang Z., Zhang Y., Wang F., Jing C., Zhu C. Novel Proton Conducting Membranes from the Combination of Sulfonated Polymers of Polyetheretherketones and Polyphosphazenes Doped with Sulfonated Single‐Walled Carbon Nanotubes // Macromol. Mater. Eng. 2017. V. 302. № 7. P. 1700095. https://doi.org/10.1002/mame.201700095
  161. Nakhate A.V., Yadav G.D. Synthesis and Characterization of Sulfonated Carbon-Based Graphene Oxide Monolith by Solvothermal Carbonization for Esterification and Unsymmetrical Ether Formation // ACS Sustain Chem. Eng. 2016. V. 4. № 4. P. 1963–1973. https://doi.org/10.1021/acssuschemeng.5b01205
  162. Fan H., Huang Y., Yip N.Y. Advancing the Conductivity-Permselectivity Tradeoff of Electrodialysis Ion-Exchange Membranes with Sulfonated CNT Nanocomposites // J. Memb. Sci. 2020. V. 610. P. 118259. https://doi.org/ 10.1016/j.memsci.2020.118259
  163. Martínez-Sánchez B., Quílez-Bermejo J., Cazorla-Amorós D., Morallón E. Electrocatalysis with Metal-Free Carbon-Based Catalysts // Carbon-Based Metal Free Catal. 2022. P. 213–244. https://doi.org/ 10.1016/B978-0-323-88515-7.00007-9
  164. Chen H., He P., Li M., Wen Y., Cao G., Qiu J., Ming H., Zhao P., Zhang S. Bifunctional Sulfonated Graphene-Modified LiNi0.5Mn1.5O4 for Long-Life and High-Energy-Density Lithium-Ion Batteries // ACS Appl. Energy Mater. 2021. V. 4. № 6. P. 5963–5972. https://doi.org/10.1021/acsaem.1c00808
  165. Wu B., Li G., Liu F. 3D SnO2/Sulfonated Graphene Composites with Interpenetrating Porous Structure as Anode Material for Lithium-Ion Batteries // Int. J. Hydrogen Energy. 2017. V. 42. № 34. P. 21849–21854. https://doi.org/10.1016/j.ijhydene.2017.07.089
  166. Akbar A.R., Hu H., Qadir M.B., Tahir M., Khaliq Z., Liu Z., Xiong C., Yang Q. Optimized Structure and Electrochemical Properties of Sulfonated Carbon Nanotubes/Co–Ni Bimetallic Layered Hydroxide Composites for High-Performance Supercapacitors // Ceram. Int. 2021. V. 47. № 4. P. 4648–4658. https://doi.org/10.1016/j.ceramint.2020.10.032
  167. Tian H., Zhu K., Jiang Y., Wang L., Li W., Yu Z., Wu C. Heterogeneous Assembly of Ni–Co Layered Double Hydroxide/Sulfonated Graphene Nanosheet Composites as Battery-Type Materials for Hybrid Supercapacitors // Nanoscale Adv. 2021. V. 3. № 10. P. 2924–2933. https://doi.org/10.1039/D1NA00001B
  168. Salehi E., Taleghani H.G., Lashkenari M.S., Ghorbani M. Synthesis and Electrochemical Properties of Polyaniline/S-Rgo Nanocomposites with Different S-rGO Contents for Hybrid Energy Storage Devices // J. Electroanal. Chem. 2022. V. 909. P. 116138. https://doi.org/10.1016/j.jelechem.2022.116138
  169. Akbar A.R., Wu J., Tahir M., Hu H., Yu C., Qadir M.B., Mateen F., Xiong C., Yang Q. Synthesis of the Novel Binary Composite of Self-Suspended Polyaniline (S-PANI) and Functionalized Multi-Walled Carbon Nanotubes for High-Performance Supercapacitors // Ionics (Kiel). 2021. V. 27. № 4. P. 1743–1755. https://doi.org/10.1007/s11581-021-03917-1
  170. Zhu Z., Wang G., Sun M., Li X., Li C. Fabrication and Electrochemical Characterization of Polyaniline Nanorods Modified with Sulfonated Carbon Nanotubes for Supercapacitor Applications // Electrochim. Acta. 2011. V. 56. № 3. P. 1366–1372. https://doi.org/10.1016/j.electacta.2010.10.070
  171. Gao B., Fu Q., Su L., Yuan C., Zhang X. Preparation and Electrochemical Properties of Polyaniline Doped with Benzenesulfonic Functionalized Multi-Walled Carbon Nanotubes // Electrochim. Acta. 2010. V. 55. № 7. P. 2311–2318. https://doi.org/10.1007/s10008-021-04988-w
  172. Ega S.P., Srinivasan P. Sulfonated rGO from Waste Dry Cell Graphite Rod and Its Hybrid with PANI as Electrode for Supercapacitor // J. Solid State Electrochem. 2021. V. 25. № 8–9. P. 2235–2247. https://doi.org/10.1007/s10008-021-04988-w
  173. Zhou Q., Zhao Z., Chen Y., Hu H., Qiu J. Low Temperature Plasma-Mediated Synthesis of Graphene Nanosheets for Supercapacitor Electrodes // J. Mater. Chem. 2012. V. 22. № 13. P. 6061. https://doi.org/10.1039/c2jm15572a
  174. Dou S., Tao L., Wang R., Hankari S. El., Chen R., Wang S. Plasma‐Assisted Synthesis and Surface Modification of Electrode Materials for Renewable Energy // Adv. Mater. 2018. V. 30. № 21. P. 1705850. https://doi.org/10.1002/adma.201705850
  175. Korusenko P.M., Nesov S.N., Bolotov V.V., Povoroznyuk S.N., Sten’kin Yu.A., Pushkarev A.I., Fedorovskaya E.O., Smirnov D.A. Structure and Electrochemical Characterization of SnOx/Sn@MWCNT Composites Formed by Pulsed Ion Beam Irradiation // J. Alloys Compd. 2019. V. 793. P. 723–731. https://doi.org/10.1016/j.jallcom.2019.04.066
  176. Hu J., Jiang L., Zhang C., Zhang X., Meng Y., Wang X. Enhanced Pt Performance with H2O Plasma Modified Carbon Nanofiber Support // Appl. Phys. Lett. 2014. V. 104. № 15. https://doi.org/10.1063/1.4871505
  177. Liu Z., Zhao Z., Wang Y., Dou S., Yan D., Liu D., Xia Z., Wang S. In Situ Exfoliated, Edge‐Rich, Oxygen‐Functionalized Graphene from Carbon Fibers for Oxygen Electrocatalysis // Adv. Mater. 2017. V. 29. № 18. P. 1606207. https://doi.org/10.1002/adma.201606207

Supplementary files

Supplementary Files
Action
1. JATS XML
2. 1. Carbon nanomaterials according to their dimensions. 0D-UNM – fullerenes, 1D-UNM– OUNT (I) and MNT (II), 2D-UNM – single-layer graphene sheets (III) and structures of several layers of graphene (IV).

Download (278KB)
3. 2. Diagram of the chemical synthesis of graphene from graphite: graphite (I) in the process of oxidation (1) becomes graphene (II) oxide, which in the process of reduction (2) turns into reduced graphene (III) oxide.

Download (298KB)
4. Fig. 3. Varieties of OUNT depending on the chirality vector: armchair-shaped (I), zigzag-shaped (II) and chiral (III).

Download (164KB)
5. 4. General diagram of the ion source with potential supply to the sample: 1 – magnets, 2 – cathode, 3 – anode, 4 – gas inlet, 5 – sample table, 6 – sample.

Download (120KB)
6. Fig. 5. Illustration of some effects during MNT irradiation with ion beams: a – TEM images of MNT before and after irradiation with Ar+ ions (E = 5 keV, F = 5x1016 ion/cm2) and a schematic representation of the amorphization region in the MNT structure; b - welding of two nanotubes; c – CNT fragment after ion exposure to radiation and subsequent contact with the environment, leading to the addition of oxygen–containing groups (black balls - carbon, red – oxygen).

Download (402KB)
7. Fig. 6. Change in the relative area of the components of the C1s photoelectron spectrum of vertically oriented MTPs associated with oxygen (C-O–C), (C=O) and (–COOH), depending on the treatment time at ion energy of 1 keV (a) and the kinetic energy of ions at a treatment time of 5 min. (b) [104].

Download (136KB)
8. 7. Gaseous plasma discharge: DBR (A), plasma flare (B); plasma/liquid interface: atmospheric microplasma discharge under water (C), plasma discharge in water (D).

Download (317KB)
9. 8. Scheme of modification of carbon materials using plasma treatment: graphite (I) is oxidized (1) to graphene oxide (II) with various CFGs, then the sulfonation process (2) leads to the formation of sulfogroups on the surface of CNM (III).

Download (231KB)

Copyright (c) 2024 Russian Academy of Sciences

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
