Al-40Sn ALLOY PRODUCED BY SELECTIVE LASER MELTING OF A MIXTURE OF ELEMENTARY POWDERS

Capa

Citar

Texto integral

Acesso aberto Acesso aberto
Acesso é fechado Acesso está concedido
Acesso é fechado Somente assinantes

Resumo

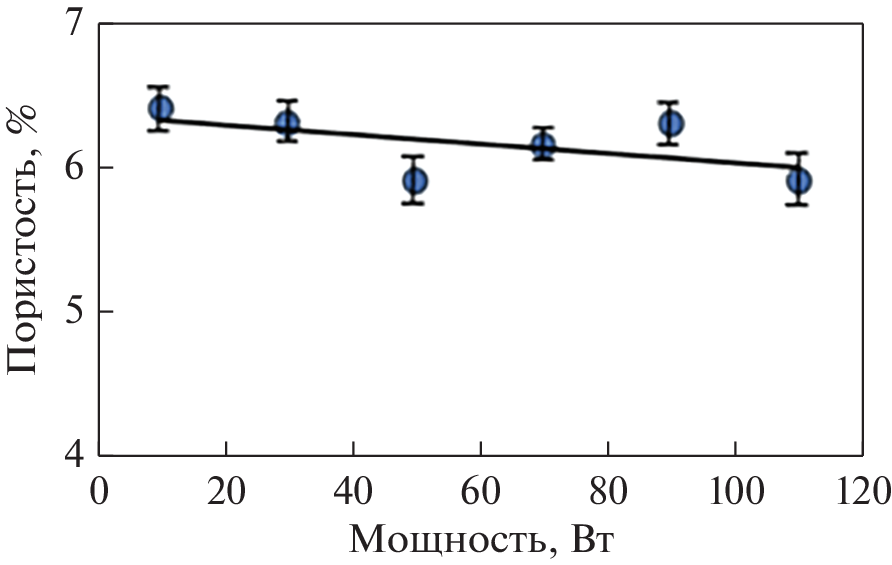

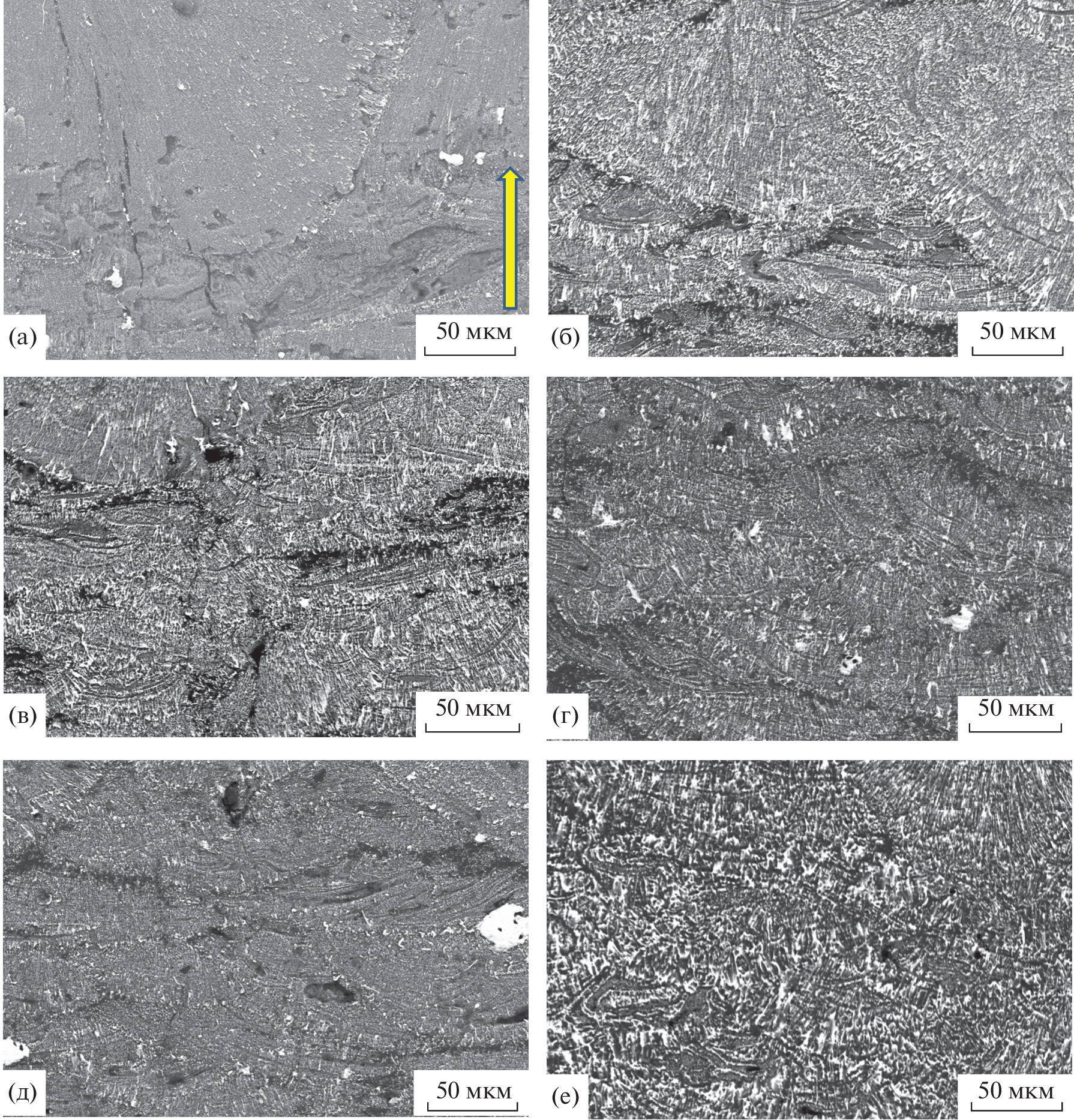

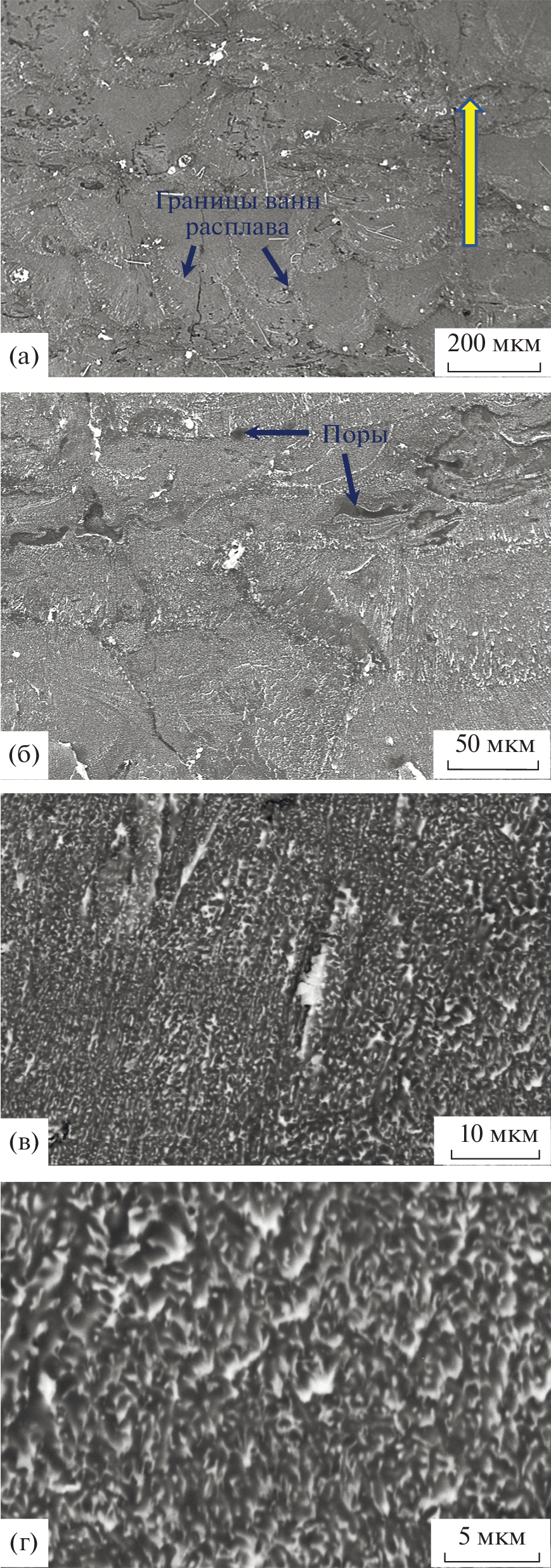

Al-40Sn alloy was synthesized by selective laser melting (SLM) of a mixture of elemental powders. In the structure of the alloy, traces of a semi-elliptical melt are observed, the boundaries of the melt regions are decorated with pores and inclusions of tin. The internal structure of melt traces consists of finely crystalline regions with identically oriented columnar Al crystals separated by thin layers of tin. With an increase in laser power, the rate of crystallization of the melt decreases, and the cells of aluminum crystals increase, and with them the thickness of the tin interlayers separating them also increases. The porosity of the alloy decreases slowly with increasing power, and to minimize it, a change in the parameters of the SLM process is required.

Sobre autores

N. Rusin

Institute of Strength Physics and Materials Science Siberian Branch of Russian Academy of Sciences

Email: skoralexan@mail.ru
Tomsk, 634055 Russia

A. Skorentsev

Institute of Strength Physics and Materials Science Siberian Branch of Russian Academy of Sciences

Email: skoralexan@mail.ru
Tomsk, 634055 Russia

K. Akimov

Institute of Strength Physics and Materials Science Siberian Branch of Russian Academy of Sciences

Autor responsável pela correspondência
Email: skoralexan@mail.ru
Tomsk, 634055 Russia

Bibliografia

  1. Буше Н.А., Двоскина В.А., Раков К.М. Подшипники из алюминиевых сплавов. М.: Транспорт, 1974. 256 с.
  2. Mironov A.E., Gershman I.S., Gershman E.I. Influence of tin on the tribotechnical properties of complex antifriction aluminum alloys // J. Frict. Wear. 2018. V. 39. P. 394–399.
  3. Zeng M.Q., Hu R.Z., Song K.Q., Dai L.Y., Lu Z.C. Enhancement of wear properties of ultrafine-structured Al–Sn alloy-embedded Sn nanoparticles through in situ synthesis // Tribol. Lett. 2019. V. 67. P. 84.
  4. Abed E.J. Study of solidification and mechanical properties of Al–Sn casting alloys // Asian Trans. Eng. 2012. V. 2. P. 89–98.
  5. Noskova N.I., Korshunov A.G., Korznikov A.V. Microstructure and tribological properties of Al–Sn, Al–Sn–Pb, and Sn–Sb–Cu alloys subjected to severe plastic deformation // Metal. Sci. Heat Treat. 2008. V. 50. P. 593–599.
  6. Hernandez O., Gonzalez G. Microstructural and mechanical behavior of highly deformed Al–Sn alloys // Mater. Charact. 2008. V. 59. P. 534–541.
  7. Liu X., Zeng M.Q., Ma Y., Zhu M. Wear behavior of Al–Sn alloys with different distribution of Sn dispersoids manipulated by mechanical alloying // Wear. 2008. V. 265. P. 1857–1863.
  8. Harris S.J., McCartney D.G., Horlock A.J., Porrin C. Production of ultrafine microstructure in Al–Sn, Al–Sn–Cu and Al–Sn–Cu–Si alloys for use in tribological application // Mater. Sci. Forum. 2000. V. 331–337. P. 519–526.
  9. Чикова О.А., Вьюхин В.В., Цепелев В.С. Влияние перегрева расплава на литую структуру сплавов Al–Sn // Изв. вузов. Цветная металлургия. 2021. Т. 27. № 2. С. 40–48.
  10. Русин Н.М., Скоренцев А.Л. Спекание как метод получения прочных композитов Al-Sn с большим содержанием второй фазы // Изв. вузов. Порошковая металлургия и функциональные покрытия. 2017. № 1. С. 20–28.
  11. Rusin N.M., Skorentsev A.L., Kolubaev E.A. Effect of equal channel angular pressing on mechanical and tribological properties of sintered Al–Sn composites // J. Mater. Eng. Perf. 2020. V. 29. P. 1955–1963.
  12. Далакова Н.В., Елекоева К.М., Кашежев А.З., Манукянц А.Р., Прохоренко А.Д., Понежев М.Х., Созаев В.А. Политермы углов смачивания алюминия и алюминий-литиевого сплава расплавами на основе олова // Поверхность. Рентгеновские синхротронные и нейтронные исследования. 2014. № 4. С. 60–63.
  13. Gusarov A.V., Grigoriev S.N., Volosova M.A., Melnik Y.A., Laskin A., Kotoban D.V., Okunkova A.A. On productivity of laser additive manufacturing // J. Mat. Process. Technol. 2018. V. 261. P. 213–232.
  14. Дынин Н.В., Заводов А.В., Оглодков М.С., Хасиков Д.В. Влияние параметров процесса селективного лазерного сплавления на структуру алюминиевого сплава системы Al–Si–Mg // Труды ВИАМ. 2017. № 10. С. 3–14.
  15. Зельдович В.И., Хомская И.В., Фролова Н.Ю., Хейфец А.Э., Абдуллина Д.Н., Петухов Е.А., Смирнов Е.Б., Шорохов Е.В., Клёнов А.И., Пильщиков А.А. Структура и механические свойства аустенитной нержавеющей стали, полученной методом селективного лазерного плавления // ФММ. 2021. Т. 122. № 5. С. 527–534.
  16. Базалеева К.О., Цветкова Е.В., Балакирев Э.В. Процессы рекристаллизации аустенитного сплава, полученного методом селективного лазерного плавления // Вестник МГТУ им. Н.Э. Баумана. Сер. Машиностроение. 2016. № 5. С. 117–127.
  17. Weingarten C., Buchbinder D., Pirch N., Meiners W., Wissenbach K., Poprawe R. Formation and reduction of hydrogen porosity during selective laser melting of AlSi10Mg // J. Mater. Process. Technol. 2015. V. 221. P. 112–120.
  18. Диаграммы состояния двойных металлических систем / Под общ. ред. Лякишева Н.П. Т. 1. М.: Машиностроение, 1996. 992 с.
  19. Стеценко В.Ю. Механизмы процесса кристаллизации металлов и сплавов // Литье и металлургия. 2013. Т. 1. С. 48–54.

Arquivos suplementares

Arquivos suplementares
Ação
1. JATS XML
2.

Baixar (3MB)
3.

Baixar (2MB)
4.

Baixar (44KB)
5.

Baixar (3MB)
6.

Baixar (6MB)


Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
