Initiation of the Shape Memory Effect by Fast Neutron Irradiation

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

The band sample of austenitic steel 0.3C–13Cr–10Mn–3Si–1V was cold deformed to a shape of circular arc with a deflection of 3 mm and then irradiated by fast neutrons with a fluence of 6×1019 cm–2 in the vertical wet channel of the IVV-2M reactor at a temperature of 80 °C. This material belongs to the class of the stainless manganese austenitic steels with the shape memory effect (SME). The neutron irradiation was initially supposed to lower the SME upon the further heating in comparison with the reference sample. But instead, the SME appeared immediately under irradiation showing a decrease in the deflection of about 21 %. Check experiments confirmed that the lower limit of the SME in this material is 120 °C with its absence at 80 °C. This allows us to assert that the observed effect is the result of the neutron irradiation.

Full Text

Restricted Access

About the authors

V. I. Bobrovskii

Mikheev Institute of Metal Physics, Ural Branch, Russian Academy of Sciences

Author for correspondence.
Email: bobrovskii@imp.uran.ru
Russian Federation, Ekaterinburg, 620108

S. V. Afanasyev

Mikheev Institute of Metal Physics, Ural Branch, Russian Academy of Sciences

Email: bobrovskii@imp.uran.ru
Russian Federation, Ekaterinburg, 620108

V. I. Voronin

Mikheev Institute of Metal Physics, Ural Branch, Russian Academy of Sciences

Email: bobrovskii@imp.uran.ru
Russian Federation, Ekaterinburg, 620108

V. A. Kazantsev

Mikheev Institute of Metal Physics, Ural Branch, Russian Academy of Sciences

Email: bobrovskii@imp.uran.ru
Russian Federation, Ekaterinburg, 620108

N. V. Kataeva

Mikheev Institute of Metal Physics, Ural Branch, Russian Academy of Sciences

Email: bobrovskii@imp.uran.ru
Russian Federation, Ekaterinburg, 620108

V. D. Parkhomenko

Mikheev Institute of Metal Physics, Ural Branch, Russian Academy of Sciences

Email: bobrovskii@imp.uran.ru
Russian Federation, Ekaterinburg, 620108

N. V. Proskurnina

Mikheev Institute of Metal Physics, Ural Branch, Russian Academy of Sciences

Email: bobrovskii@imp.uran.ru
Russian Federation, Ekaterinburg, 620108

V. V. Sagaradze

Mikheev Institute of Metal Physics, Ural Branch, Russian Academy of Sciences

Email: bobrovskii@imp.uran.ru
Russian Federation, Ekaterinburg, 620108

References

  1. Сплавы никелида титана с памятью формы. Структура, фазовые превращения и свойства. Ч. 1 / Под ред. В.Г. Пушина. Екатеринбург: РИО УрО РАН, 2006. 414 с. ISBN5–7691–1583–1
  2. Сагарадзе В.В., Уваров А.И. Упрочнение и свойства аустенитных сталей. Екатеринбург: РИО УрО РАН, 2013. 720 с. ISBN978–5–7691–2334–4.
  3. Зельдович В.И., Уваров А.И., Васечкина Т.П., Садовский В.Д., Малышев К.А., Мирмельштейн В.А., Устюгов П.А. Мартенситные превращения при деформации и механические свойства аустенитных хромомарганцевых сталей. I. Дилатометрические эффекты при ε → γ превращении в деформированных сталях // ФММ. 1975. Т. 40. № 2. С. 394–402.
  4. Терещенко Н.А., Сагарадзе В.В., Уваров А.И., Малышев К.Л. Стареющие стали со структурой ε – мартенсита // ФММ. 1982. Т. 53. № 1. С. 124–130.
  5. Sagaradze V.V., Mukhin M.L., Belozerov E.V., Zainutdinov Yu.R., Pecherkina N.L., Filippov Yu.I. Controlled shape memory effect in high strength Mn and Cr–Mn steels // Mat. Sci. Eng. A. 2008. V. 481–482. P. 742–746.
  6. Sagaradze V.V., Voronin V.I., Filippov Yu.I

Supplementary files

Supplementary Files
Action
1. JATS XML
Download

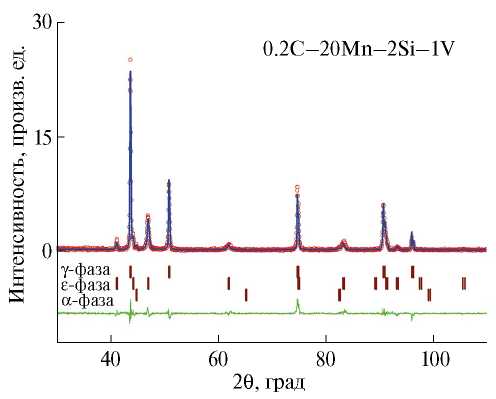

2. Fig. 1. Experimental (red circles) and calculated (envelope blue line) radiographs of a hardened 0.2C–20Mn–2Si–1V steel tape. The green line is the difference between the experiment and the calculation. Strokes from top to bottom: angular positions of the reflexes of the γ-phase of the solid iron solution, the hexagonal ε-phase and the BCC α-phase.

Download (15KB)
Indexing metadata
3. Fig. 2. Experimental (red circles) and calculated (envelope blue line) radiographs of a hardened 0.3C–13Cr–10Mn–3Si–1V steel tape. The green line is the difference between the experiment and the calculation. Strokes from top to bottom: the angular positions of the reflexes of the γ-phase of the solid iron solution, the hexagonal ε-phase and the BCC α-phase Fe used in the fitting. On the insert is an X-ray of the α-phase iron powder.

Download (17KB)
Indexing metadata

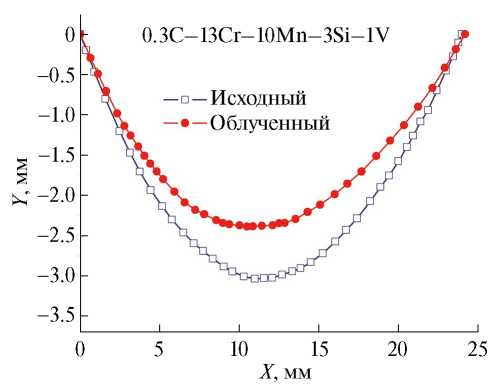

4. Fig. 3. The middle line of the lateral projection of the 0.3C–13Cr–10Mn–3Si–1V steel sample in the initial state and after irradiation with a fast neutron fluence of 6 × 1019 cm–2.

Download (16KB)
Indexing metadata
5. Fig. 4. The middle line of the lateral projection of a 0.2C–20Mn–2Si–1V steel sample in the initial state and after irradiation with a fast neutron fluence of 6 × 1019 cm–2.

Download (15KB)
Indexing metadata

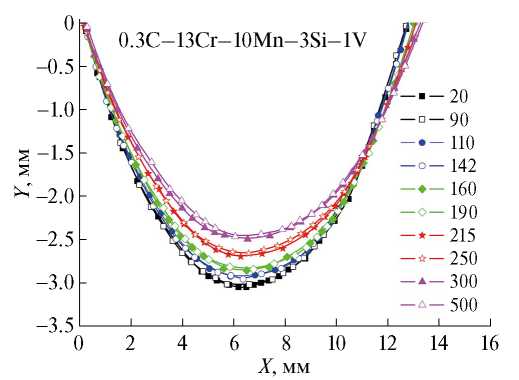

6. Fig. 5. The middle line of the lateral projection of the steel sample 0.3C–13Cr–10Mn–3Si–1V after successive hourly annealing at temperatures 90, 110, 142, 160, 190, 215, 250, 300, 500 ° C. The points corresponding to the initial state of the sample, designated as 20 °C.

Download (19KB)
Indexing metadata
7. Fig. 6. The magnitude of the deflection boom of the middle line of the lateral projection of the steel sample 0.3C–13Cr–10Mn–3Si–1V depending on the annealing temperature.

Download (11KB)
Indexing metadata

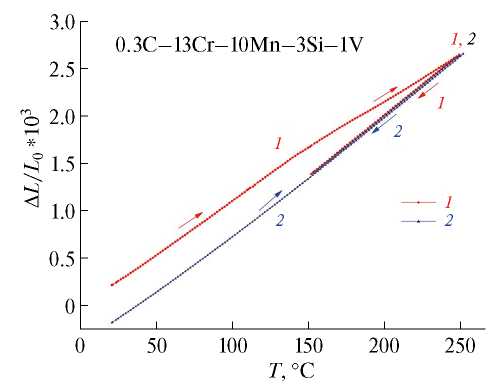

8. Fig. 7. Temperature dependence of the relative elongation of a preformed steel sample 0.3C–13Cr–10Mn–3Si–1V obtained during dilatometric measurements with two passes of the temperature range 20-250 °C.

Download (14KB)
Indexing metadata

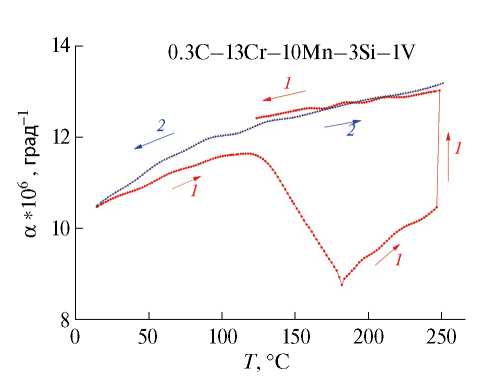

9. Figure 8. Temperature dependence of the coefficient of thermal linear expansion of a steel sample 0.3C–13Cr–10Mn–3Si–1V obtained during dilatometric measurements.

Download (12KB)
Indexing metadata


Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
