ВВЕДЕНИЕ

Исследование спин-волновых процессов в магнетиках является одним из важнейших направлений магноники [1]. Для создания устройств обработки информационных сигналов на принципах магноники используются спиновые волны (СВ) [2, 3] – распространяющиеся в магнетиках волны прецессии магнитного момента. Как правило, прецессия намагниченности в эффективном магнитном поле описывается уравнением Ландау–Лифшица–Гильберта [4, 5]. При этом эффективное магнитное поле зависит от различных параметров, таких как приложенное статическое или зависящее от времени магнитное поле, поля анизотропии (например, поле кубической анизотропии, поле одноосной анизотропии), а также от обменного поля, описывающего обменное взаимодействие в исследуемом материале. Обменные СВ рассматриваются в задачах о распространении СВ при их длине порядка длины обмена λex, которая в типичных для магноники материалах достигает λex ~ (3–17) нм. Основной проблемой является процесс возбуждения локально сосредоточенными источниками обменных СВ, ведь при этом размеры источника должны быть не больше λex.

Наибольшее число работ описывают результаты, полученные при возбуждении дипольных СВ, для которых длины волн могут быть гораздо больше длины обмена в магнитных материалах. При этом для описания таких волн часто пользуются магнитостатическим приближением и поэтому их называют магнитостатические спиновые волны (МСВ). Важно отметить, что длина распространения СВ, определяемая расстоянием, на котором амплитуда СВ затухнет в e раз, варьируется от 300 нм в Ni до единиц миллиметров в пленках железо-иттриевого граната (ЖИГ). ЖИГ является технологически сложным и дорогостоящим для массового производства материалом. Поэтому продолжается поиск как новых функциональных материалов с низкими спин-волновыми потерями, так и эффективных методов компенсации затухания спиновых волн [6–10]. Частотный диапазон дипольных СВ в ферромагнитных структурах определяется в основном величиной намагниченности магнитного материала, которая может меняться от 140 кА/м для пленок ЖИГ до 1300 кА/м для сплавов CoFeB. Для практических применений обычно используются пленки ЖИГ, выращенные методами жидкофазной эпитаксии на подложках из галлий–гадолиниевого граната (ГГГ), поскольку рекордно низкие параметры потерь в таких структурах позволяют уже создавать, например, микроразмерные интерферометры и устройства магнонной логики [11–14]. Одной из важных задач на пути создания магнонных устройств является возбуждение СВ в структурах на основе тонкопленочных микроволноводов. Традиционный индуктивный метод возбуждения СВ заменяется методикой возбуждения волновых пакетов СВ и непрерывных сигналов в пленках с созданными неоднородностями [15, 16]. Для расширения частотного диапазона устройств магноники перспективными являются двуслойные магнитные пленки [17, 18].

В настоящей работе мы рассмотрим структуру микроволноводов на основе ферромагнитных пленок ЖИГ с разной величиной намагниченности насыщения, образованную схоже с гребенчатым волноводом в интегральной оптике. Для такой структуры методом микромагнитного моделирования будет рассмотрено решение задачи о возбуждении и распространении локализованных СВ.

ИССЛЕДУЕМАЯ СТРУКТУРА И МЕТОДИКА МИКРОМАГНИТНОГО МОДЕЛИРОВАНИЯ

Рассмотрим модельную систему, представляющую собой образованный из слоистой структуры микроволновод ЖИГ(Ms1)/ЖИГ(Мs2) / ГГГ, в дальнейшем будем считать, что слой Ms1, толщиной d1 и шириной Ly выступает в роли подложки, а слой Ms2, толщиной d2 – планарный магнитный микроволновод шириной w (рис. 1) [19, 20].

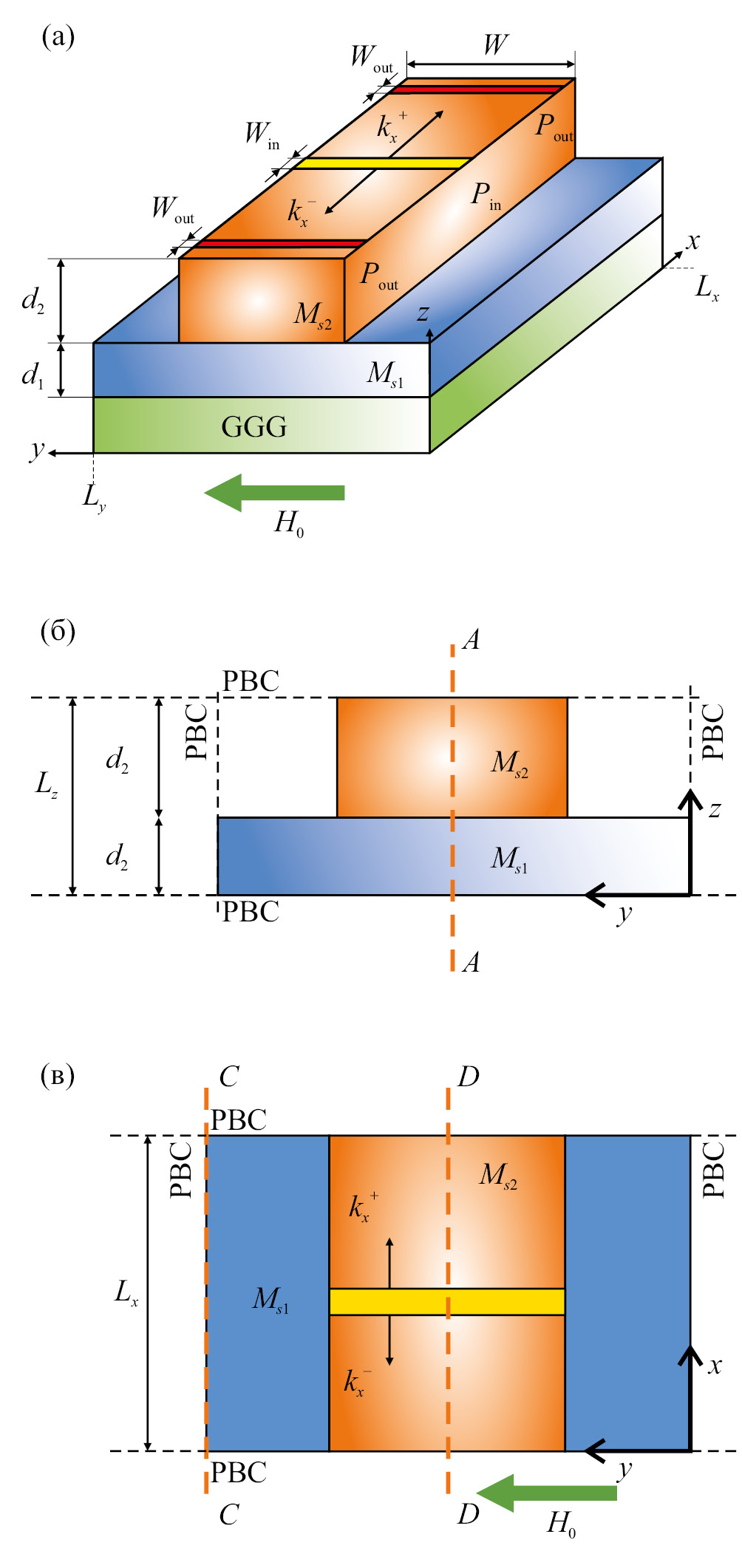

Рис. 1. Схематическое изображение исследуемой структуры, состоящий из двух пленок ЖИГ (а); поперечное сечение структуры в плоскости (y, z) (б); вид сверху на структуру в плоскости (x, y) (в). Желтым цветом выделена область возбуждения при численном эксперименте. Красным цветом выделены области выходных антенн. Ориентация внешнего магнитного поля H0 показана стрелкой на рисунке. Используемые обозначения даны в тексте



На рис. 1а схематически приведена полученная двухслойная ферромагнитная структура из двух слоев ЖИГ с различными значениями толщин слоев d1 = 6.9 мкм, d2 = 8.9 мкм и намагниченностью насыщения Ms1 = 72 кА/м, Ms2 = 138 кА/м, каждого слоя соответственно.

При численном моделировании для устранения эффектов, связанных с конечными размерами системы в плоскости (xy) на соответствующих границах системы были заданы периодические граничные условия (periodic boundary conditions, PBC). В частности, проведено исследование двух типов структур: типа LS (Ms1 < Мs2) и типа HS (Ms1 > Мs2). Внешнее магнитное поле B0=μ0H0=67 мТ направлено вдоль оси у, в структуре будет распространяться поверхностная магнитостатическая волна (ПМСВ). На рис. 1а обозначены входная Pin и две выходных Pout антенны. Возбуждение СВ задавали временной зависимостью динамического поля следующего вида: hzt=h0sinc2πf0tt0, (h0 – амплитуда динамического поля, f0 – частота среза, t0 – временной сдвиг импульса), локализованным в пространственной области размером wint × w × Lz, Lz=d1+d2 и расположенным в сечении x=Lx/2. В численном эксперименте расчетную область размером Lx×Ly×Lz разбивали на 4096 × 256 × 32 ячеек размером 1.22 × 1.17 × 0.49 мкм3, другие параметры имели значения: общее время моделирования ts = 250 нс, амплитуда возбуждающего поля h0 = 0.1 мA/м, временной сдвиг t0=ts/2, частота среза f0 = 5 ГГц, ширина входной и выходных антенн win = wout = 10 мкм. Время моделирования ts выбирали больше времени распространения СВ от входной до выходных антенн при заданной длине структуры. Для реализации линейного режима возбуждения и распространения СВ амплитуда возбуждающего поля должна удовлетворять условию μ0H0 << B0. Выбранная ширина антенн win и wout обеспечивает эффективное возбуждение и прием только магнитостатической части спектра СВ до максимальных значений волновых чисел порядка kmax<πwin, out.

Далее методом микромагнитного моделирования спин-волновых возбуждений в магнитных волноведущих структурах, реализованным в свободно распространяемом программном комплексе MuMax3 [21], было проведено решение задачи о возбуждении и распространении СВ. В настоящее время микромагнитное моделирование фактически является стандартным методом изучения свойств магнитных микро- и наносистем, занимая некоторое промежуточное положение между теорией и экспериментом (условно этот метод можно назвать численным экспериментом). Разработано несколько различных подходов для решения статических и динамических задач, при этом наиболее распространённым является подход, основанный на численном решении уравнения движения намагниченности Ландау–Лифшица–Гильберта (ЛЛГ) для сплошной среды:

Mr,tt=γ1+α2Mr,t×Heffr,tαγMs1+α2Mr,t×Mr,t×Heffr,t,

где γ – гиромагнитное отношение, α – безразмерный параметр затухания, Мs – намагниченность насыщения, M – намагниченность единицы объема магнетика, Heff – эффективное магнитное поле. При этом граничные условия при x = 0 и x = Lx задавали в виде периодических граничных условий.

При численном интегрировании уравнения ЛЛГ учитывают только следующие типы взаимодействий: зеемановское, обменное и магнитостатическое (диполь-дипольное). В этом случае эффективное магнитное поле имеет вид:

Heff=H0+Hms+Hex,

где H0 – внешнее магнитное поле, Hms – магнитостатическое, Hex – обменное поле [22]. Обменным взаимодействием можно пренебречь в рассматриваемом случае толстых ферритовых пленок (порядка 10 мкм) и малых величин постоянных распространения спиновых волн (<104 см-1). В этом случае межслойное взаимодействие в наших структурах имеет только диполь-дипольный характер.

Рассмотрим трансформацию внутренних магнитных полей для LS- и HS-структур в сечении x=Lx/2 (сечение А–А, рис.1б) вдоль оси z при y=Ly/2 в зависимости от ширины волновода w (рис. 2). В случае Ly = w, т.е. двухслойной безграничной структуры, внутреннее поле однородно и его значение равно внешнему. При уменьшении ширины волновода до значения w = 20 мкм внутреннее поле остается практически однородным вдоль оси z, в области волновода и в области подложки. При этом вследствие большей намагниченности волновода в LS-структуре уменьшение внутреннего поля в ней происходит значительно быстрее (при изменении ширины антенны?), чем в HS-структуре. При w < 20 мкм распределение Hyeff вдоль оси z становится существенно неоднородным: в области подложки z=[0, d1] внутреннее поле уменьшается практически по линейному закону, в области z=[d1, d2] распределение соответствует квазиоднородному профилю. Таким образом, из анализа распределения полей можно сделать следующий вывод: существует критическое значение ширины волновода ≈20 мкм, меньше которого внутренние поля подложки и волновода существенно различаются по величине и характеру пространственного распределения. В случае w > wc распределение Hyeff вдоль оси z при y=Ly/2 (сечение A–A) является практически однородным.

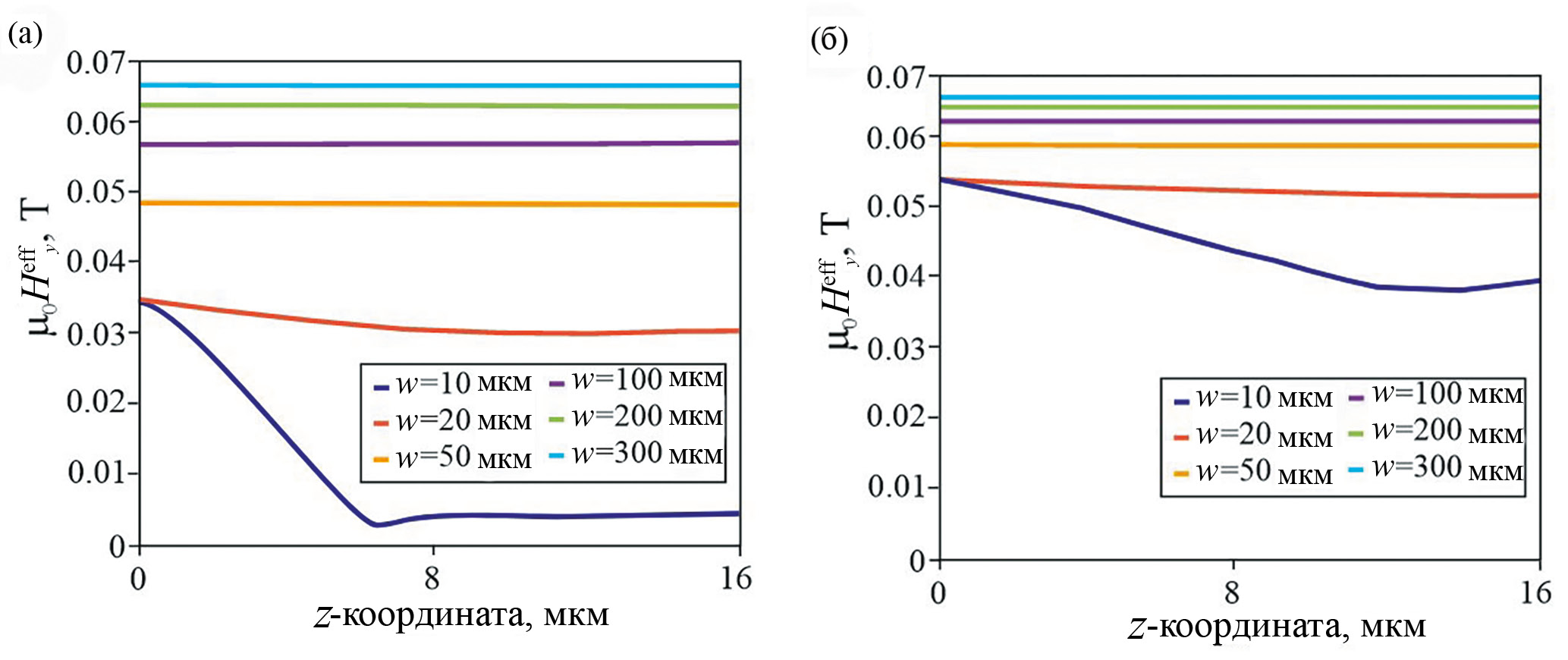

Рис. 2. Распределение Hyeff (z) в сечении y = Ly/2 в зависимости от ширины волновода w: a) LS-структура, б) HS-структура



Проведем аналогичный анализ распределения Hyeff в двух сечениях z = 0 и z=d1+d2 структур LS и HS в зависимости от ширины волновода w (рис. 3). В случае w > wc и w = 100 мкм распределение внутренних полей описано ранее, т.е. оно имеет форму “вала” в области волновода и подложки, и форму “долины” вне волновода. Отметим только, что в силу большей намагниченности волновода в LS-структуре падение поля от центра волновода к его краям происходит быстрее и на бóльшую величину. В случае w < wc (например, для w = 10 мкм, рис. 3) характер распределения полей существенно изменяется в области подложки (z = 0) для координаты y, лежащей в интервале [(Lyw)/2, (Ly+w)/2], и имеет форму “долины”. Вне этого интервала распределение практически однородно. Распределение поля в волноводе сечением z=d1+d2 сохраняется в форме “вала”.

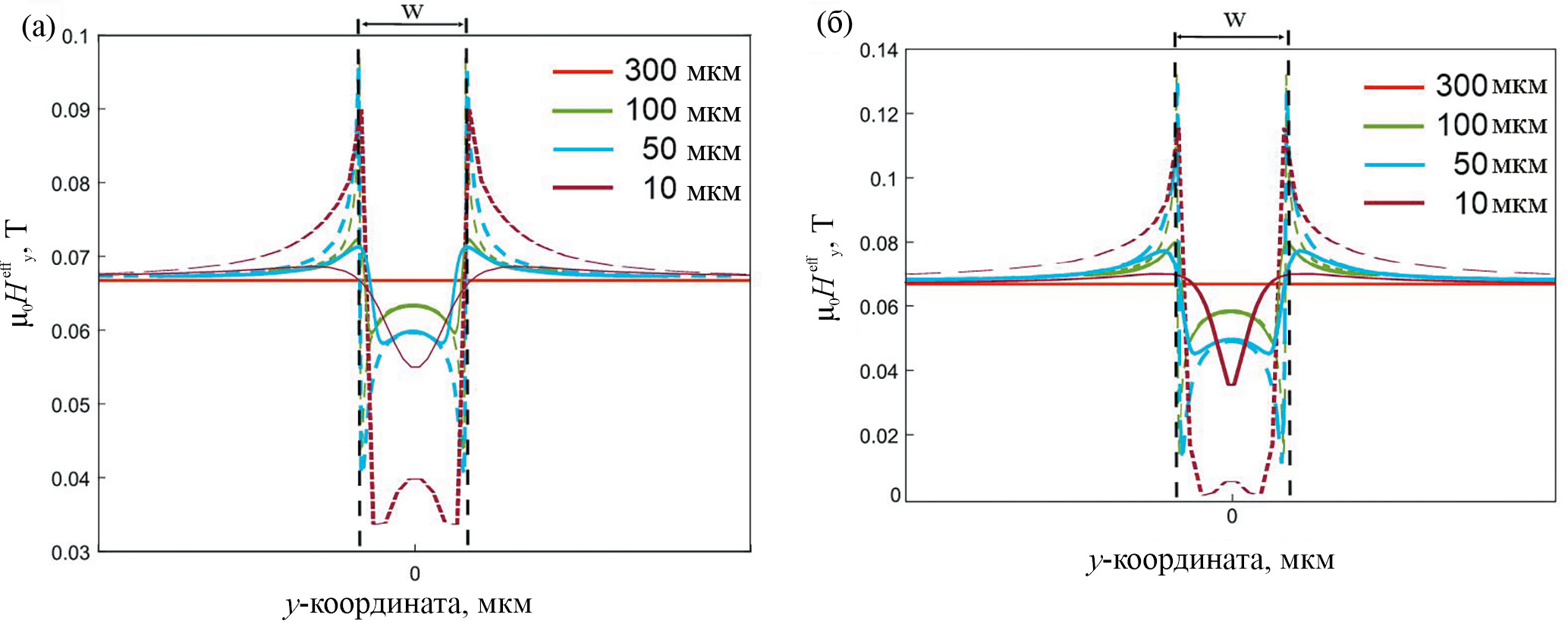

Рис. 3. Распределение Hyeff (y) в сечениях z = 0 (cплошная линия) и z = d1 + d2 (штриховая линия): a) LS-структура; б) HS-структура



Таким образом, характер распределения внутренних статических полей в исследуемых структурах существенно зависит от ширины волновода w. При уменьшении w и приближении к критической ширине волновода wc ~ 20 мкм распределение поля в форме “вала” сменяется на распределение в форме “долины”. Обобщая полученные результаты, можно утверждать, что при d2d1 и фиксированном w критическим значением является величина d2/w, зависящая в свою очередь от соотношения намагниченностей насыщения подложки и волновода. Такие особенности трансформации внутреннего магнитного поля исследуемых структур в зависимости от ширины волновода отражаются и на спектре спин-волновых возбуждений, представляющих собой аналог гребенчатого волновода в интегрально оптических структурах. По сравнению с экспериментально и численно исследованной структурой гребенчатого волновода на основе пленки пермаллоя [23], в рассматриваемой структуре на основе двух слоев ЖИГ появляется возможность трансформации статических внутренних магнитных полей путем изменения намагниченности одного из слоев. В то же время двуслойные магнитные пленки можно использовать для создания меандровых волноводов для фильтрации спин-волновых сигналов [24]. При этом преимуществом гребенчатых двуслойных ЖИГ микроволноводов будет являться наличие двух разделенных рабочих диапазонов частот СВ [25]. Далее будут рассмотрены спектры СВ в таких структурах. При этом отдельное внимание будет уделено спектрам ширинных мод [26, 27].

СПЕКТРЫ СПИН-ВОЛНОВЫХ ВОЗБУЖДЕНИЙ И РЕЖИМЫ РАСПРОСТРАНЕНИЯ

После решения статической задачи перейдем к динамической задаче, а именно моделированию процессов распространения СВ в исследуемой структуре (рис. 1). Антенна Pin возбуждает спиновые волны, распространяющиеся в общем случае в обе стороны от антенны вдоль оси x c волновыми числами kx, зависящими от направления распространения и от частоты f возбуждающего сигнала. Волны, распространяющиеся в сторону положительного направления оси x, будут характеризоваться волновыми числами k+, в противоположную сторону – k-. Дисперсионные характеристики строили вдоль сечения С–С (боковое ребро структуры) D–D (сечение Ly/2).

Для начала рассмотрим результаты расчета дисперсионных характеристик спиновых волн для “референсной” безграничной двухслойной структуры, а именно LS.

Для интерпретации полученных результатов введем упрощенные модели структур. Заменим волновод прямоугольного сечения w × d2 на волновод эллиптического сечения с осями w и d2 и удалим полученный волновод от подложки на достаточно большое расстояние, чтобы исключить взаимное влияние магнитостатических полей. В этом случае внутренние магнитные поля подложки и волновода будут однородными и для их определения можно ввести соответствующие размагничивающие факторы Nxd, Nyd, Nzd (Nxd+Nyd+Nzd=1). Размагничивающие факторы в общем случае определяются формой и соотношением геометрических размеров магнитной структуры. В частности, для подложки имеем Nxd=Nyd=0, Nzd=1, для эллиптического волновода Nxd=0, а величины Nyd, Nzd определяются отношением d2/w. Например, при w = d2 размагничивающие факторы равны Nyd=Nzd=0.5, а при w = Ly выполняется условие d2/w << 1 и ejexp(ηjy)expiψ. При намагничивании структур до насыщения внутренние магнитостатические поля могут быть найдены из выражения: Hms,i=NidMs,i, i=x,y,z, где Ms – намагниченность насыщения подложки или волновода. Таким образом, при намагничивании подложки вдоль оси y магнитное поле внутри подложки будет однородно и равно внешнему. Аналогичная ситуация реализуется и для эллиптического волновода с размерами d2/w << 1. В случае w = d2 внутреннее поле волновода будет однородно и равно σ(j). Отметим, что внутреннее поле волновода с большей намагниченностью при одинаковых отношениях осей эллипсоида будет всегда меньше внутреннего поля волновода с меньшей намагниченностью. Возвращаясь к изолированному волноводу с прямоугольным поперечным сечением w × d2, отметим, что в этом случае внутреннее магнитное поле будет неоднородным вдоль оси y, за исключением случая w = Ly, и практически однородным вдоль осей x и z. При достаточно малых отношениях d2/w можно перейти к усредненному вдоль оси y внутреннему магнитостатическому полю и ввести вдоль этого направления соответствующий эффективный размагничивающий фактор. При сближении подложки и волновода возникающее между ними магнитостатическое взаимодействие приводит к формированию неоднородных внутренних полей и в подложке. Очевидно, что область неоднородности внутри подложки будет иметь характерные размеры порядка ширины волновода w, если волновод находится на поверхности подложки.

Расчеты показали, что существуют две низкочастотные ветви (с, d) с началом спектра (k = 0) на частоте fp1 и две высокочастотные ветви (a, b) с началом спектра на частоте fp2 (рис. 4). Как и в “референсной” структуре, внутреннее поле однородно и равно внешнему так как Nxd=Nyd=0, Nzd=1, а частоты fp1, fp2 являются частотами поперечного ФМР и приближенно определяются формулами Киттеля:

fp1=μ0γHextHext+Ms1,fp2=μ0γHextHext+Ms2.

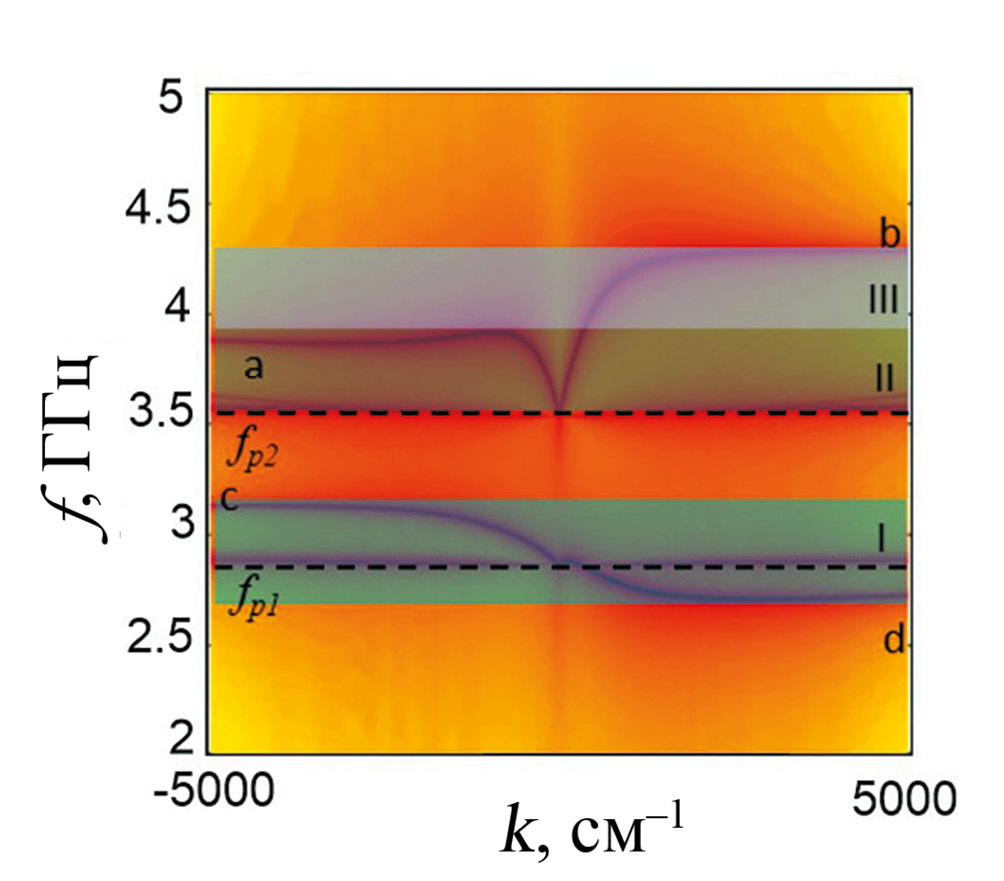

Рис. 4. Дисперсионная характеристика СВ в двухслойной безграничной референсной LS-структуре: пунктирными линиями показаны частоты fp1, fp2 начала ветвей дисперсионных характеристик, символами (a, b, c, d) отмечены отдельные дисперсионные ветви, цифрами (I, II, III) отмечены характерные частотные области



Анализ поперечного распределения волн показал, что ветви b и с относятся к спиновым волнам, распространяющимся по внешним поверхностям слоев. Ветвь a соответствует волне, распространяющейся по внутренней поверхности слоя с меньшей намагниченностью (т.е. подложки), ветвь d – волне, распространяющейся по внутренней поверхности слоя с большей намагниченностью (т.е. волновода). Кроме того, из анализа дисперсионных характеристик следует, что существуют различные режимы распространения спиновых волн. Частотная область I соответствует режиму одноволнового распространения (за исключением области малых волновых чисел вблизи fp1) [28–32]. В этом режиме на частоте f из области I волна распространяется только в одну сторону. В частности, в области I на частоте f<fp1 фазовая скорость положительна, а групповая скорость отрицательна (обратная волна). На частоте f > fp1 фазовая скорость отрицательна, и групповая скорость отрицательна (прямая волна). Следовательно, в частотной области I спиновая волна переносит энергию только в направлении x = –∞.

Область II соответствует режиму невзаимного распространения спиновых волн, k+(f)k(f). Область III соответствует одноволновому режиму распространения спиновых волн, фазовые и групповые скорости совпадают по знаку, и энергия переносится в направлении x = +∞. Таким образом, в двухслойной “референсной” структуре существует две частотные области существования спиновых волн и несколько режимов их распространения.

Далее рассмотрим, как видоизменяется дисперсионная характеристика при изменении ширины волновода для LS- и HS- структур (рис. 5 и рис. 6) с периодическими граничными условиями при y = 0, y = Ly, в зависимости от ширины волновода w при его возбуждении антенной длиной La = w. Сначала проведем классификацию спектров спиновых волн, полученных в сечениях D–D (рис. 5а) и C–C (рис. 5б), при ширине волновода w. В регионе R1 находятся ветви объемных ширинных мод, в регионе R2 присутствуют ветви как объемных, так и поверхностных ширинных мод, в регионе R3 располагаются ветви поверхностных ширинных мод с невзаимным или одноволновым характером распространения. Как видно из рис. 5б, вдоль сечения C–C также распространяются волны в частотном регионе R2. Анализ показывает, что области подложки вне области волновода, т.е. в диапазоне значений координаты y [0, Ly/2 – w/2] и [Ly /2 + w/2, Ly/2] и в силу периодичности структуры их можно трактовать как два однослойных волновода с намагниченностью Ms1 и толщиной d1, сформированных в подложке.

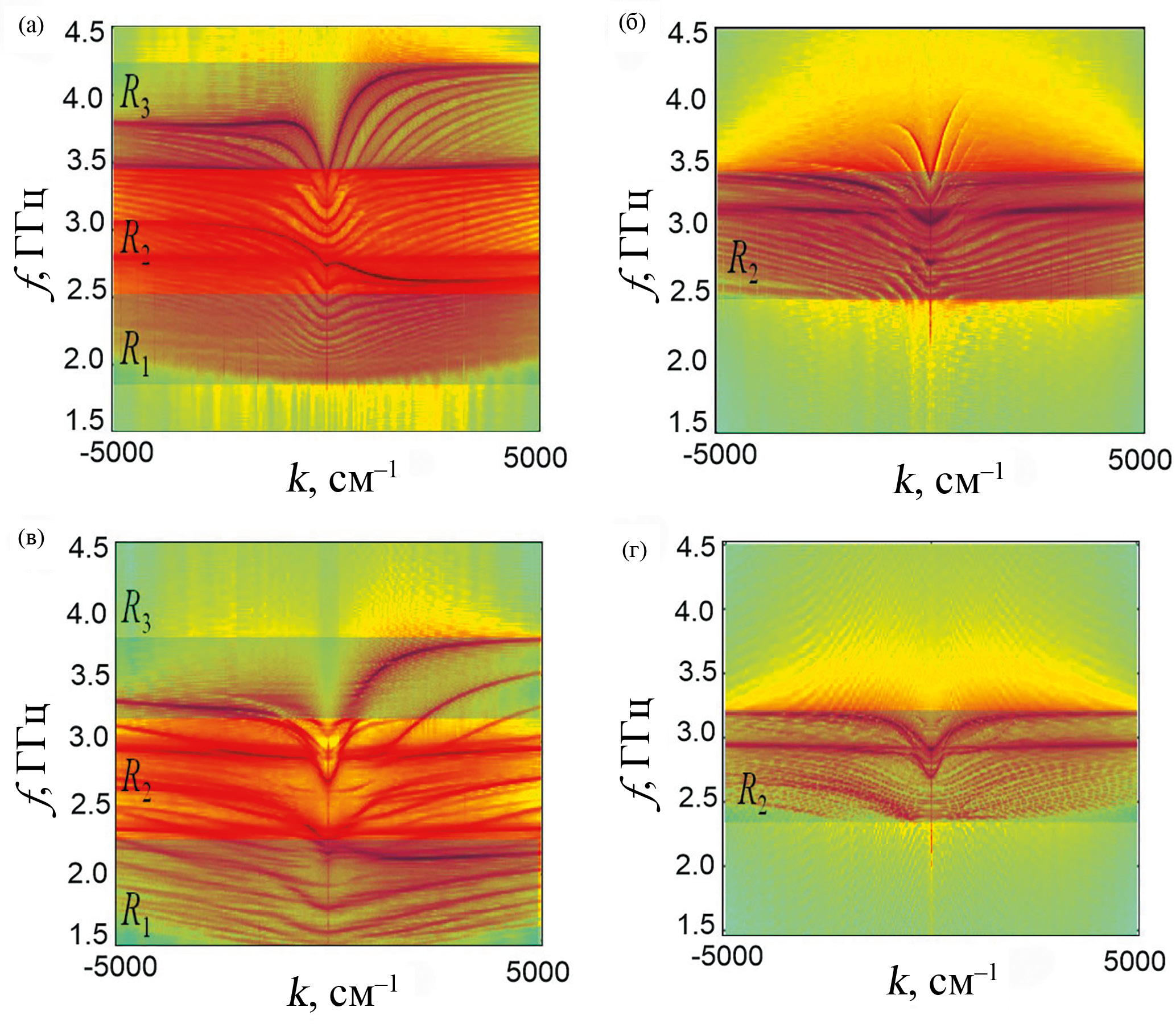

Рис. 5. Дисперсионные характеристики спиновых волн и частотные регионы различных режимов распространения в зависимости от ширины волновода w в различных сечениях периодической структуры LS-типа. a, в – сечение D–D, б, г – сечение C–C; a, б – w = 200 мкм, в, г – w = 50 мкм

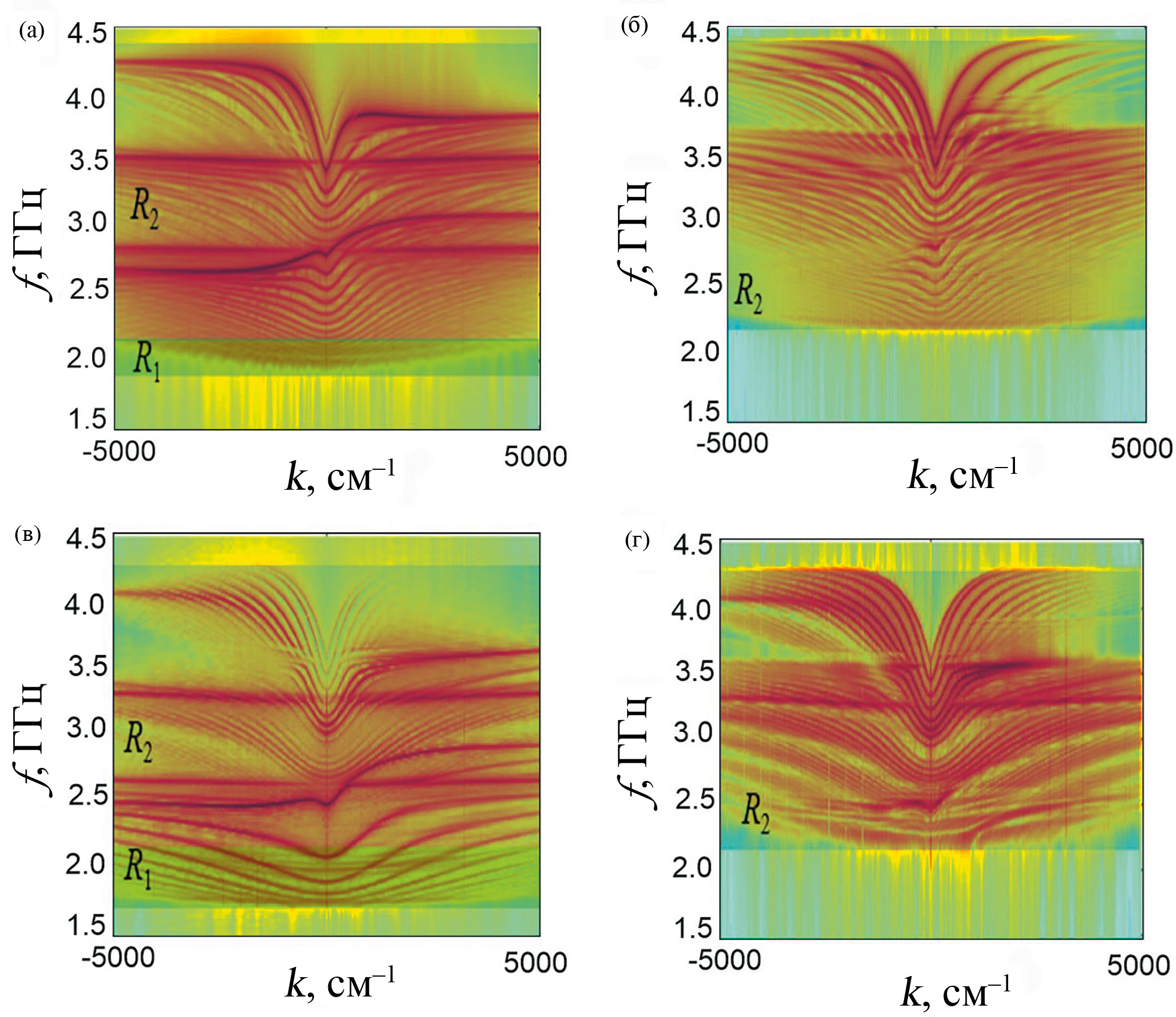

Рис. 6. Дисперсионные характеристики спиновых волн и частотные регионы различных режимов распространения в зависимости от ширины волновода w в различных сечениях периодической структуры HS-типа. a, в – сечение D–D, б, г – сечение C–C; a, б – w = 200 мкм, в, г – w = 50 мкм



Будем называть их боковыми волноводами, а двухслойную область между ними шириной w и толщиной d1 + d2 – центральным волноводом. Каждый из боковых волноводов имеет ширину ws Lyw. Как показывают результаты решения статической задачи, внутри этих волноводов внутреннее поле неоднородно и имеет распределение типа “долина”. Эти волноводы отделены друг от друга областью шириной w, в которой располагается антенна. Антенна шириной w перекрывает по толщине область волновода и подложки и возбуждает СВ, распространяющиеся в центральном и двух боковых волноводах.

В силу ограниченных поперечных размеров боковых волноводов спектр волн также будет дискретным и включать в себя ветви ширинных мод. Однако в боковых волноводах могут распространяться и вытекающие моды центрального волновода. Регион R2 на рис. 5a и рис. 5б отмечает частотную область перекрытия дисперсионных характеристик волн центрального и боковых волноводов. Таким образом, регион R2 рис. 5б включает в себя направляемые моды боковых и вытекающих мод центрального волновода. В регионах R1 и R3 находятся только направляемые моды центрального волновода, а в регионе R2 как направляемые, так и вытекающие в боковые волноводы моды спиновых волн. С точки зрения практического применения наибольший интерес представляют направляемые моды центрального волновода, поэтому ограничимся анализом волн только такого типа.

Рассмотрим трансформацию спектров спиновых волн в соответствующих регионах при уменьшении ширины волновода w. Положение и частотная ширина региона R2 остаются практически неизменными, так как они определяются только величиной внутренних магнитных полей в боковых волноводах. Из решения статической задачи следует, что эти поля практически не зависят от ширины w. В случае центрального волновода при уменьшении ширины w его внутренние поля уменьшаются, регионы R1 и R3 сдвигаются вниз по частоте, при этом частотная ширина региона R3 уменьшается, а R1 увеличивается (рис. 5a, в). Спектр ширинных мод становится более разряженным и возможна реализация квази-одномодового одноволнового режима распространения в центральном волноводе, например, на частоте f = 3.5 ГГц и выше (рис. 5в).

Рассмотрим трансформацию дисперсионных характеристик, режимов работы и проведем классификацию волн в системе планарных магнитных гребенчатых микроволноводов HS-типа с периодическими граничными условиями при y = 0, y = Ly, в зависимости от ширины волновода w при его возбуждении антенной длиной La = w. Как видно из представленных результатов (рис. 6), при любой ширине w наблюдается перекрытие спектров спиновых волн в центральном и боковых волноводах в частотном регионе, обозначенном R2. В боковых волноводах и центральном волноводе дисперсионные характеристики в регионе R2 представляют собой наложение ширинных мод, относящихся к различным волноводам, т.е. в этом регионе моды всех волноводов являются вытекающими. С уменьшением ширины волновода w частотная ширина и положение региона R2 для волн в центральном и боковых волноводах практически не изменяется (рис. 6).

К региону R2 в низкочастотной области примыкает регион R1, в котором моды центрального волновода являются направляемыми (рис. 6a, в). При уменьшении ширины волновода частотный диапазон региона R1 увеличивается и его нижняя граница смещается в область более низких частот. При этом до значений wc ~ 20 мкм направляемыми модами центрального волновода являются только объемные моды спиновых волн с взаимным характером распространения (рис. 6а, б).

Таким образом, из анализа спин-волновых возбуждений в системе планарных магнитных гребенчатых микроволноводов HS-типа с периодическими граничными условиями можно сделать вывод, что при любых значениях ширины w центрального волновода существуют два смежных частотных региона. В высокочастотном регионе реализуется режим с вытекающими модами структуры, а в низкочастотном регионе – режим с направляемыми модами центрального волновода. При этом частотный диапазон режима направляемых мод расширяется с уменьшением ширины центрального волновода и его нижняя граница сдвигается в сторону более низких частот.

ВЫВОДЫ

Выполнено теоретическое исследование спектров спин-волновых возбуждений в периодических системах планарных магнитных микроволноводов гребенчатого типа.

На основе метода микромагнитного моделирования проведена классификация спектров спиновых волн, выделен класс направляемых, вытекающих и краевых спиновых мод. Исследованы различные режимы распространения спиновых волн (взаимный, невзаимный, одноволновой).

Показана трансформация спектров СВ в зависимости от типа структуры и ширины центрального волновода. В частности, продемонстрировано, что в системе планарных магнитных гребенчатых микроволноводов LS-типа с периодическими граничными условиями при ширине центрального волновода w >10 µm наблюдаются два несмежных частотных региона существования направляемых мод центрального волновода. В высокочастотном регионе ширинные моды спиновых волн обладают свойствами невзаимности и возможна реализация одноволнового режима распространения.

В системе планарных магнитных гребенчатых микроволноводов HS-типа при любых значениях ширины центрального волновода существуют два смежных частотных региона: в высокочастотном регионе реализуется режим с вытекающими модами структуры, в низкочастотном регионе реализуется режим с направляемыми модами центрального волновода.

Показано, что в системах обоих типов в области сильно неоднородных магнитных полей могут существовать моды краевых волн, обладающие взаимным характером распространения.

Полученные результаты могут быть использованы для расширения и уточнения физики волновых процессов в сложных магнитных структурах, в том числе в системах спин-орбитроники на основе тонких магнитных пленок [33], а сами рассмотренные периодические системы планарных магнитных микроволноводов гребенчатого типа могут быть использованы для расширения функциональных свойств элементов магноники и спинтроник, за счет возможности работы в двух диапазонах частот при заданном магнитном поле.

Результаты микромагнитного моделирования подтверждены сравнением с ранее полученными аналитическими и экспериментальными результатами для поперечно ограниченных двухслойных магнитных пленок.

Исследование выполнено за счет гранта Российского научного фонда № 20-79-10191 (https://rscf.ru/project/20-79-10191/, ФГБОУ ВО “Саратовский национальный исследовательский государственный университет имени Н.Г. Чернышевского”, Саратовская обл.

Авторы данной работы заявляют, что у них нет конфликта интересов.

×
