Linear and nonlinear dielectric response of vdf60/tr40 copolymer in the vicinity of ferroelectric phase transition

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

The effect of the bias electric field E= (0–10 kV/cm) on the dielectric properties of the VDF60/Tr40 copolymer was studied within the temperature range of 20–110°C. It was found that the dielectric nonlinearity De, is negative in the polar phase and becomes positive above the Curie temperature (TC). The increase in TC under the field E= is not uniform. At E= < Ec (Ec is the threshold field), the Curie temperature is practically independent of E=. At E= > Ec, the increase of TC is observed. The presence of the threshold field indicates the presence of sources of random electric fields in the material under study. It is assumed that they are responsible for the smearing of the ferroelectric phase transition.

Full Text

Restricted Access

About the authors

K. A. Verkhovskaya

Shubnikov Institute of Crystallography of Kurchatov Complex of Crystallography and Photonics of NRC “Kurchatov Institute”

Author for correspondence.
Email: l_korotkov@mail.ru
Russian Federation, Moscow

M. A. Pankova

Voronezh Institute of the Ministry of Internal Affairs of the Russian Federation

Email: l_korotkov@mail.ru
Russian Federation, Voronezh

I. I. Popov

Voronezh State Technical University

Email: l_korotkov@mail.ru
Russian Federation, Voronezh

L. N. Korotkov

Voronezh State Technical University

Email: l_korotkov@mail.ru
Russian Federation, Voronezh

References

  1. Forukawa T. // Phase Transitions. 1989. V. 18. P. 143. https://doi.org/10.1080/01411598908206863
  2. Koizumi N., Hagino J., Murata Y. // Ferroelectrics. 1981. V. 32. P. 141. https://doi.org/10.1080/00150198108238685
  3. Лущейкин Г.А. Полимерные пьезоэлектрики. М.: Химия, 1990. 176 с.
  4. Кочервинский В.В. // Успехи химии. 1999. Т. 68. № 10. С. 904. https://doi.org/10.1070/RC1999v068n10ABEH000446
  5. Кочервинский В.В. Применение сегнетоэлектрических полимеров в технике и медицине. Palmarium Academic Publishing, 2021. 194 с.
  6. Xu Q., Gao X., Zhao S. et al. // Adv. Mater. 2021. V. 33. P. 2008452. https://doi.org/10.1002/adma.202008452
  7. Zhu L., Qing Q. // Macromolecules. 2012. V. 45. P. 2937. https://doi.org/10.1021/ma2024057
  8. Budaev A.V., Belenkov R.N., Emelianov N.A. // Condens. Matter. 2019. V. 4. № 2. P. 56. https://doi.org/10.3390/CONDMAT4020056
  9. Koizumi N., Haikawa N., Habuca H. // Ferroelectrics. 1984. V. 57. P. 99. http://dx.doi.org/10.1080/00150198408012756
  10. Yagi T., Tatemoto M., Sako J. // Polymer J. 1980. V. 12. № 4. P. 209. https://doi.org/10.1295/polymj.12.209
  11. Верховская К.А., Коротков Л.Н., Караева О.А. // Кристаллография. 2019. Т. 64. № 4. С. 586. https://doi.org/10.1134/S0023476119040271
  12. Verkhovskaya K.A., Popov I.I., Korotkov L.N. // Ferroelectrics. 2020. V. 567. № 1. P. 223. https://doi.org/10.1080/00150193.2020.1791608
  13. Verkhovskaya K.A., Popov I.I., Tolstykh N.A., Korotkov L.N. // Ferroelectrics. 2022. V. 591. № 1. P. 211. https://doi.org/10.1080/00150193.2022.2041940
  14. Смоленский Г.А., Боков В.А., Исупов В.А. и др. Физика сегнетоэлектрических явлений / Под ред. Смоленского Г.А. Л.: Наука, 1985. 396 с.
  15. Tashiro K., Takano K., Kobayashi M. et al. // Ferroelectrics. 1984. V. 57. P. 297. http://dx.doi.org/10.1080/00150198408012770
  16. Korotkov L.N. // Phys. Status Solidi. B. 2000. V. 222. № 2. P. R1. https://doi.org/10.1002/1521-3951(200011)222:23.0.CO;2-B
  17. Ламперт М., Марк П. Инжекционные токи в твердых телах. М.: Мир, 1973. 416 с.
  18. Коротков Л.Н., Гриднев С.А., Климентова Т.И. // Изв. РАН. Сер. физ. 2004. Т. 68. С. 982.
  19. Дороговцев С.Н. // ФТТ. 1982. Т. 24. Вып. 6. C. 1661.
  20. Glinchuk M.D., Stephanovich V.A. // J. Phys. Condens. Matter. 1998. V. 10. Р. 11081. https://doi.org/10.1088/0953-8984/10/48/027
  21. Stephanovich V.A. // Ferroelectrics. 2000. V. 236. P. 209. https://doi.org/10.1080/00150190008016053

Supplementary files

Supplementary Files
Action
1. JATS XML
Download

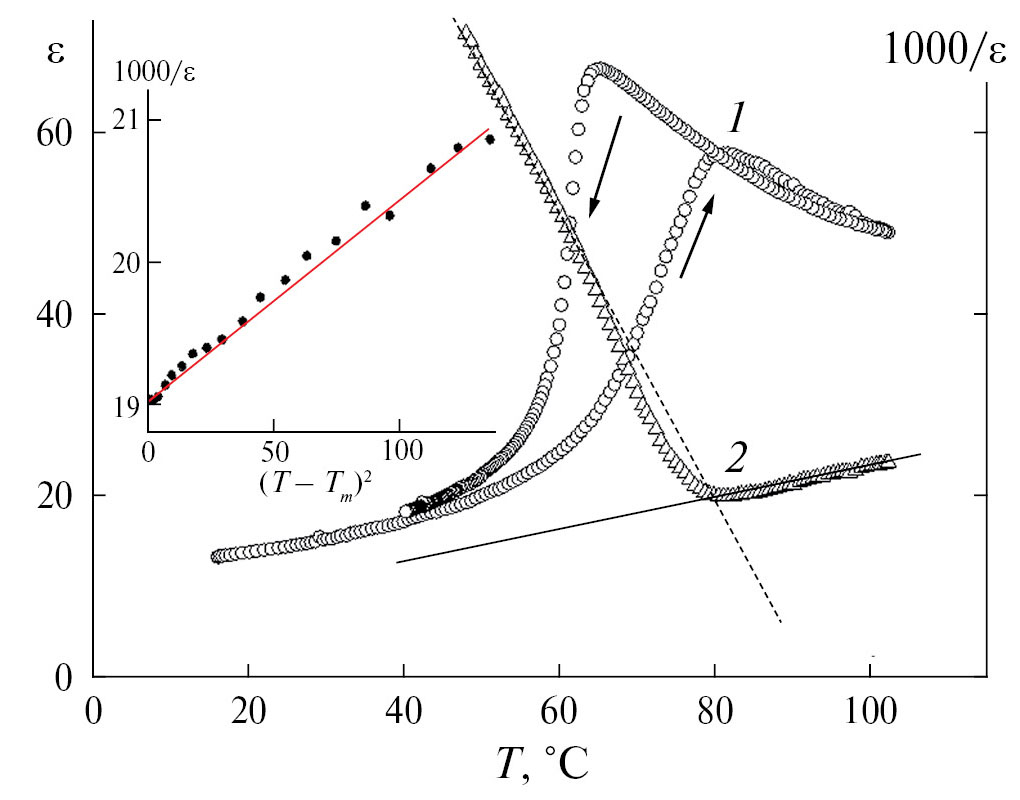

2. Fig. 1. Temperature dependences of e obtained during heating and cooling of the sample (1), and the dependence of e–1 on temperature (2). Straight lines are drawn in accordance with formulas (1a) and (1b). Insert – dependence of e–1 on (T – Tm)2.

Download (94KB)
Indexing metadata

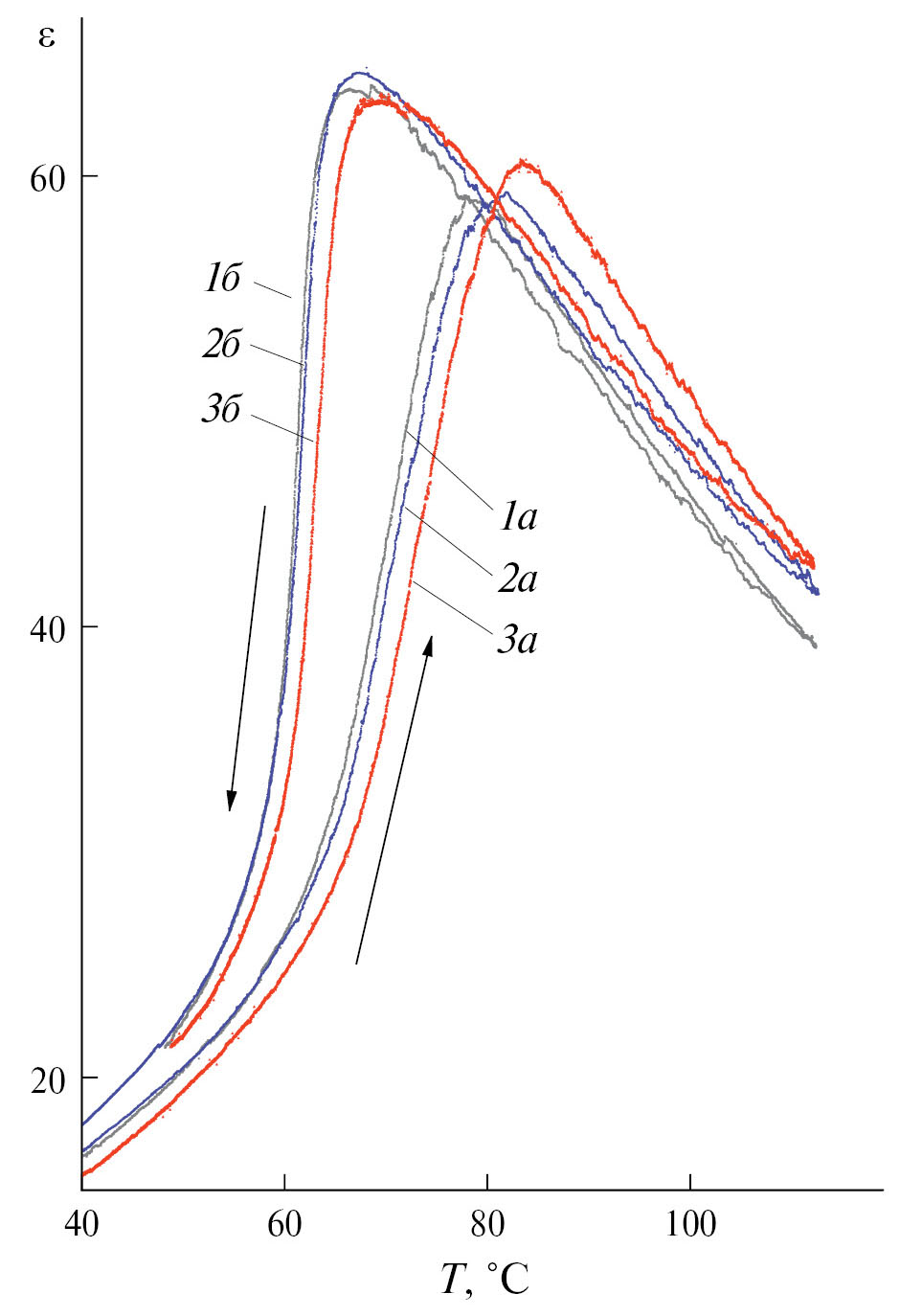

3. Fig. 2. Temperature dependences of e obtained during heating (1a–3a) and cooling of the sample (1b–3b) at different values ​​of the electric bias field E= 0 (1a and 1b), 7.5 (2a and 2b) and 10 (3a and 3b) kV/cm.

Download (118KB)
Indexing metadata

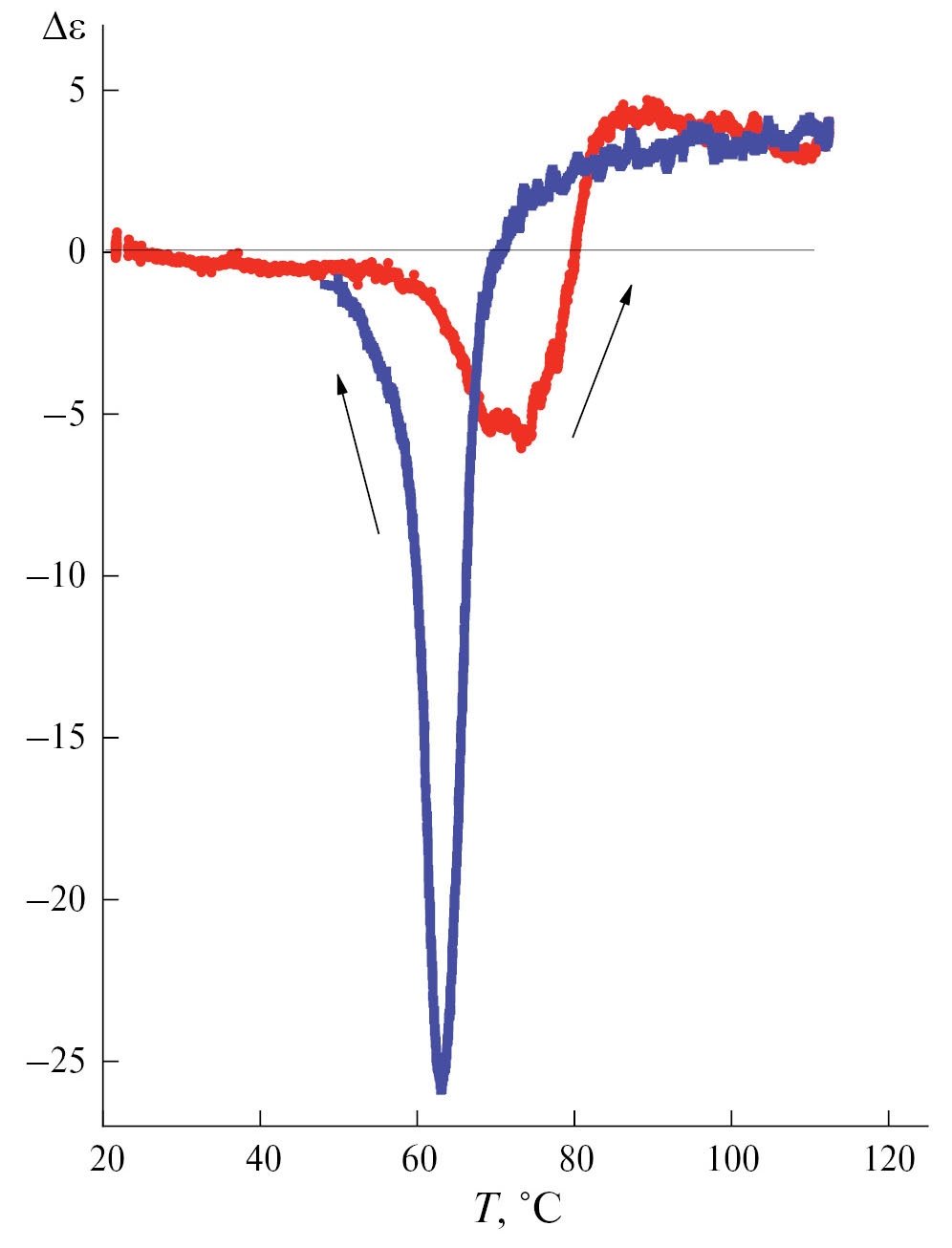

4. Fig. 3. Dependence De(T) during heating and cooling of the sample.

Download (80KB)
Indexing metadata

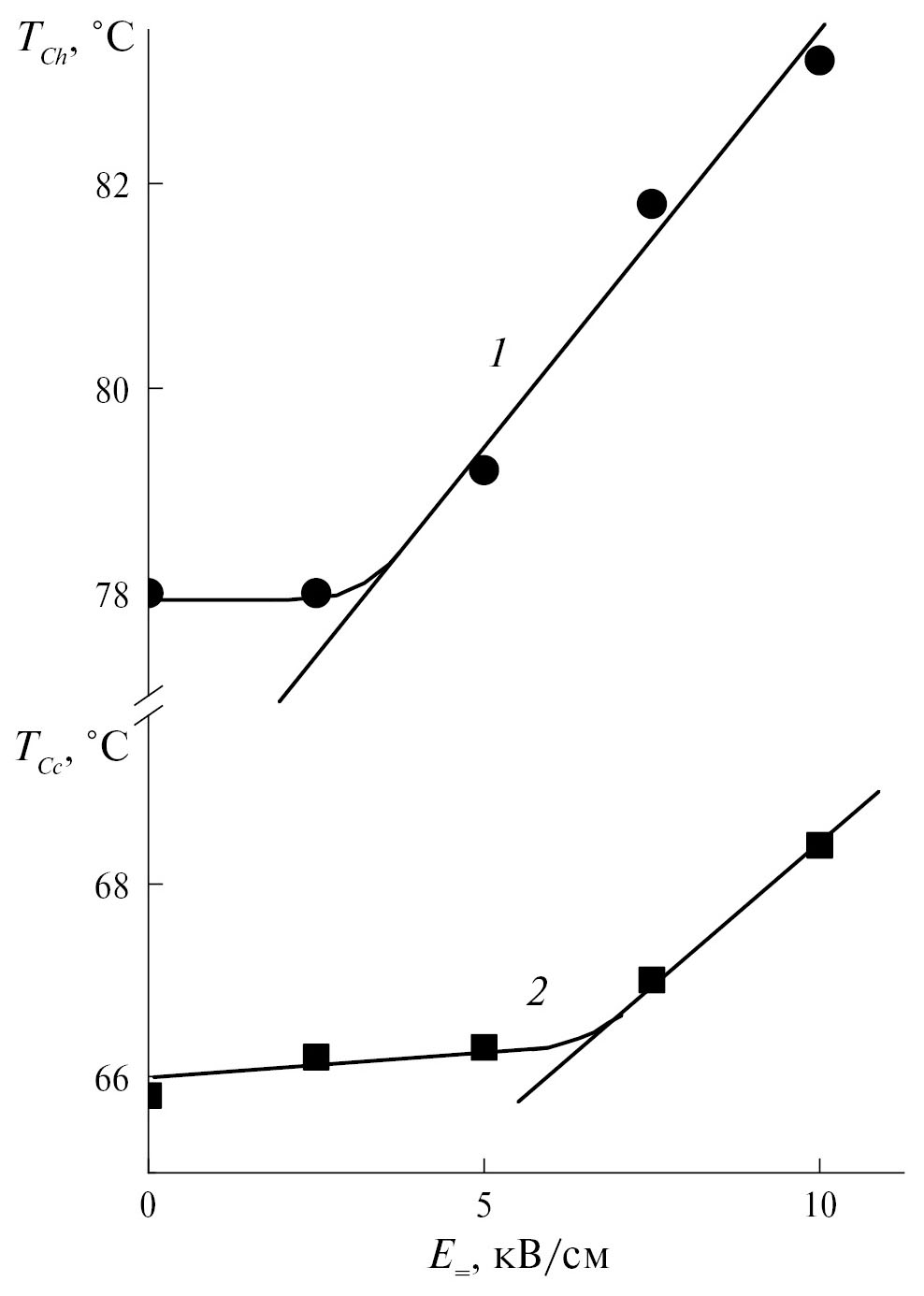

5. Fig. 4. Dependences ТСh(E=) (curve 1) and ТСc(E=) (curve 2).

Download (63KB)
Indexing metadata

Copyright (c) 2024 Russian Academy of Sciences

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
