ИСПЫТАТЕЛЬНЫЙ ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ

Обложка

Цитировать

Полный текст

Аннотация

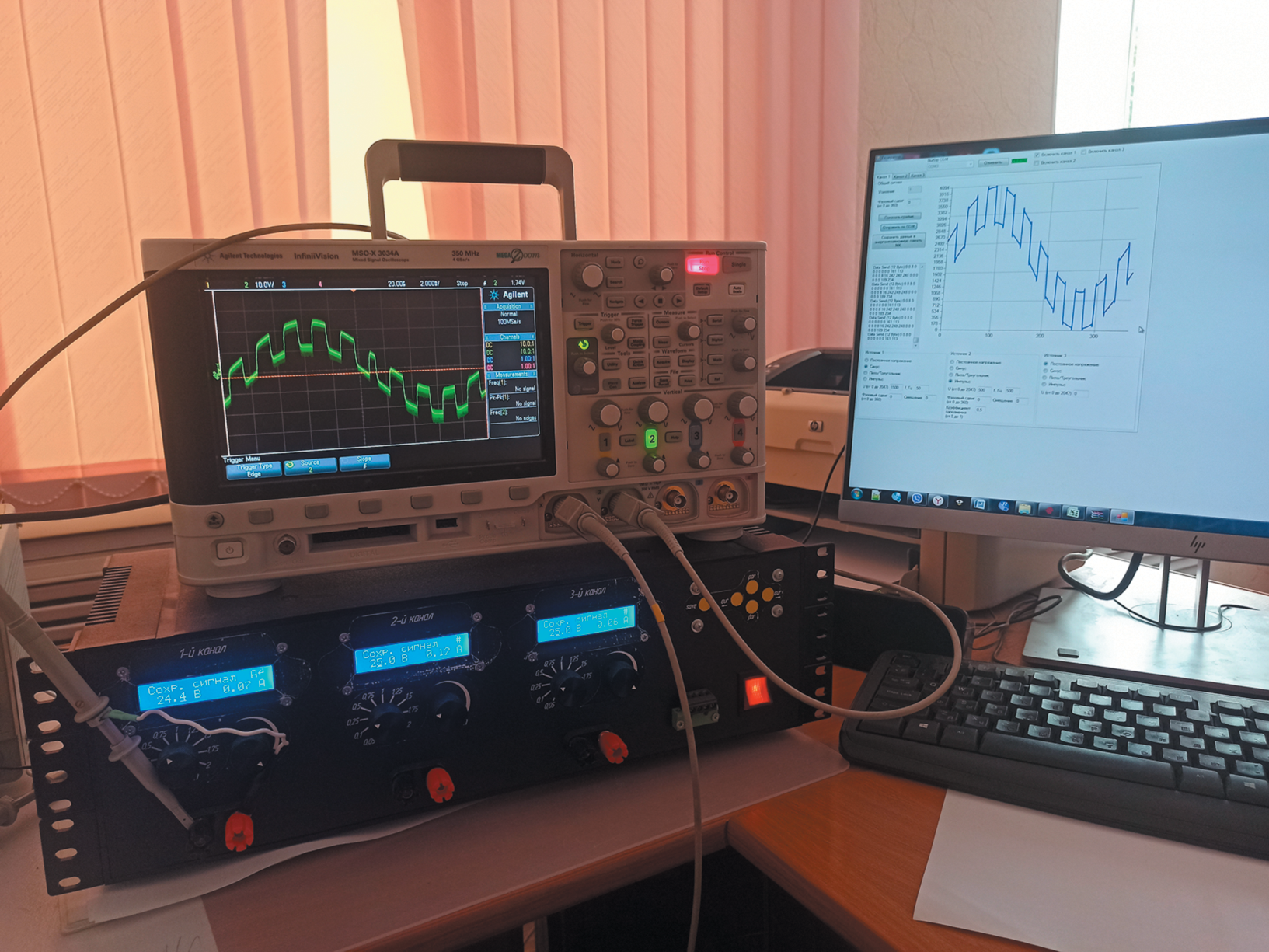

Представлены результаты разработки трехканального генератора сигналов произвольной формы с функцией программируемого источника питания для настройки и отладки плат систем автоматического управления преобразовательными устройствами, требующими синхронизации с сетью. Особенностями устройства являются возможность имитации трехфазной искаженной сети для проверки и настройки синхронизации плат управления, а также наличие гальванической развязки между тремя каналами, что позволяет использовать генератор в качестве источника питания трехфазных цепей. Генератор обеспечивает формирование выходных сигналов для каждого из каналов в диапазоне напряжений ±25 В с максимальным током до 2 А. Частотный диапазон переменных сигналов генератора 0.01–10 кГц. В настоящее время генератор применяется на ПАО “Электровыпрямительˮ для имитации провалов, искажений сети и перекосов фаз, для настройки систем фазовой автоподстройки частоты, а также аналоговых и цифровых фильтров.

Об авторах

В. М. Пиксаев

ПАО “Электровыпрямительˮ

Email: pyanzin-dv@yandex.ru
Россия, 430001, Республика Мордовия, Саранск, ул. Пролетарская, 126

Д. И. Зайчиков

ПАО “Электровыпрямительˮ

Email: pyanzin-dv@yandex.ru
Россия, 430001, Республика Мордовия, Саранск, ул. Пролетарская, 126

Д. В. Пьянзин

Национальный исследовательский Мордовский государственный университет им. Н.П. Огарёва

Автор, ответственный за переписку.
Email: pyanzin-dv@yandex.ru
Россия, 430005, Республика Мордовия, Саранск, ул. Большевистская, 68

Список литературы

  1. Куско А., Томпсон М. Качество энергии в электрических сетях / Пер. с англ. А.Н. Рабодзея. М.: Додэка-ХХI, 2008.
  2. Милешин В.И. Транзисторная преобразовательная техника. М.: Техносфера, 2005.
  3. Бурков А.Т. Электронная техника и преобразователи. Учеб. для вузов трансп. M.: Транспорт, 1999.
  4. Потехин В.А. Схемотехника цифровых устройств: учеб. пособие для вузов. Томск: В-Спектр, 2012.
  5. Carter B., Mancini R. Op Amps for Everyone: Newnes. 5th edition. 2017.
  6. https://www.tdk-electronics.tdk.com/inf/80/db/fer/er_35_20_11.pdf
  7. https://www.ti.com/lit/ds/symlink/lm2596.pdf

© В.М. Пиксаев, Д.И. Зайчиков, Д.В. Пьянзин, 2023
