Влияние процесса ускоренного старения на основные характеристики датчиков холла

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

Для измерения пространственного распределения магнитного поля используются либо одиночные датчики Холла, либо массивы из них. В большинстве случаев достаточно набора размещенных на токопроводящей подложке датчиков Холла. Готовое устройство называют измерительной кареткой. В статье описывается первый этап ее создания, который заключается в отбраковке датчиков Холла, в ходе которого сенсоры работают в экстремальных условиях эксплуатации (при повышенных электрических и тепловых нагрузках). В процессе этого так называемого ускоренного старения контролировались изменения величин остаточного напряжения, температурных коэффициентов, нелинейности и расходимости коэффициента чувствительности. Данное исследование может являться методическим руководством при определении критериев отбора датчиков Холла для прецизионных измерительных систем. Помимо этого, была показана необходимость проведения старения датчиков для стабилизации их долговременных характеристик. Также описан процесс отбраковки датчиков по интересующим параметрам.

Full Text

Restricted Access

About the authors

К. К. Рябченко

Институт ядерной физики им. Г. И. Будкера Сибирского отделения Российской академии наук

Author for correspondence.
Email: K.K.Ryabchenko@inp.nsk.su
Russian Federation, 630090, Новосибирск, просп. Академика Лаврентьева, 11

А. Ю. Пахомов

Институт ядерной физики им. Г. И. Будкера Сибирского отделения Российской академии наук

Email: K.K.Ryabchenko@inp.nsk.su
Russian Federation, 630090, Новосибирск, просп. Академика Лаврентьева, 11

К. В. Жиляев

Институт ядерной физики им. Г. И. Будкера Сибирского отделения Российской академии наук

Email: K.K.Ryabchenko@inp.nsk.su
Russian Federation, 630090, Новосибирск, просп. Академика Лаврентьева, 11

А. А. Старостенко

Институт ядерной физики им. Г. И. Будкера Сибирского отделения Российской академии наук

Email: K.K.Ryabchenko@inp.nsk.su
Russian Federation, 630090, Новосибирск, просп. Академика Лаврентьева, 11

References

  1. Riabchenko K.K., Pakhomov A.Yu., Rybitskaya T.V., Starostenko A.A., Tsyganov A.S., Zhiliaev K.V. // International Particle Accelerator Conference. 2021. P. 2367. https://doi.org/10.18429/JACoW-IPAC2021-TUPAB364
  2. Павленко А.В. Многофункциональные цифровые интеграторы для прецизионных измерений магнитных полей в элементах ускорителей. Дисс. … канд. техн. наук. Новосибирск: Институт ядерной физики им. Г.И. Будкера СО РАН, 2015.
  3. Xiao Feng Zhao, Jing Ya Cao, Yu Song, Dian Zhong Wen, Qian Ru Lin, Lei Tian // Key Engineering Materials. 2014. V. 609-610. P. 1066. https://doi.org/10.4028/www.scientific.net/KEM.609-610.1066
  4. Рябченко К.К., Пахомов А.Ю., Рыбицкая Т.В., Старостенко А.А. // ПТЭ. 2019. № 6. C. 117. https://doi.org/10.1134/S0032816219060132
  5. Карпов Г.В. ЯМР-магнитометр. Препринт. Новосибирск: Институт ядерной физики им. Г.И. Будкера, 2013.
  6. Турецкий А.В., Шуваев В.А. Физические основы получения информации. Часть 2. Воронеж: Воронежский государственный технический университет, 2012. С. 20.

Supplementary files

Supplementary Files
Action
1. JATS XML
Download

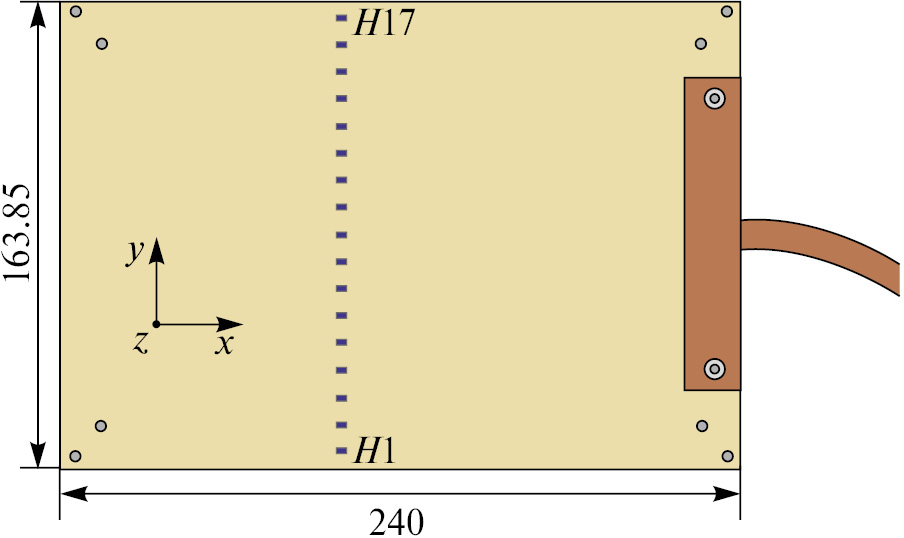

2. Fig. 1. Two-dimensional diagram of the carriage with 17 Hall sensors Hi, i = 1, …, 17.

Download (49KB)
Indexing metadata

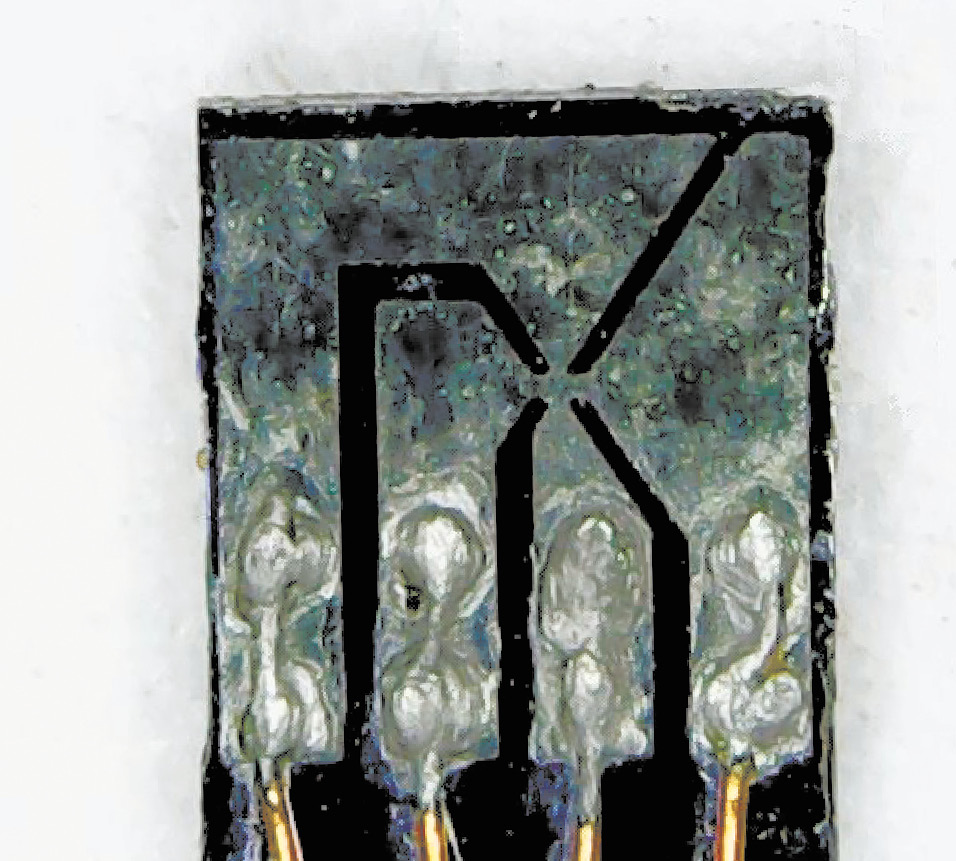

3. Fig. 2. Hall sensor type PKhE 603118B.

Download (225KB)
Indexing metadata

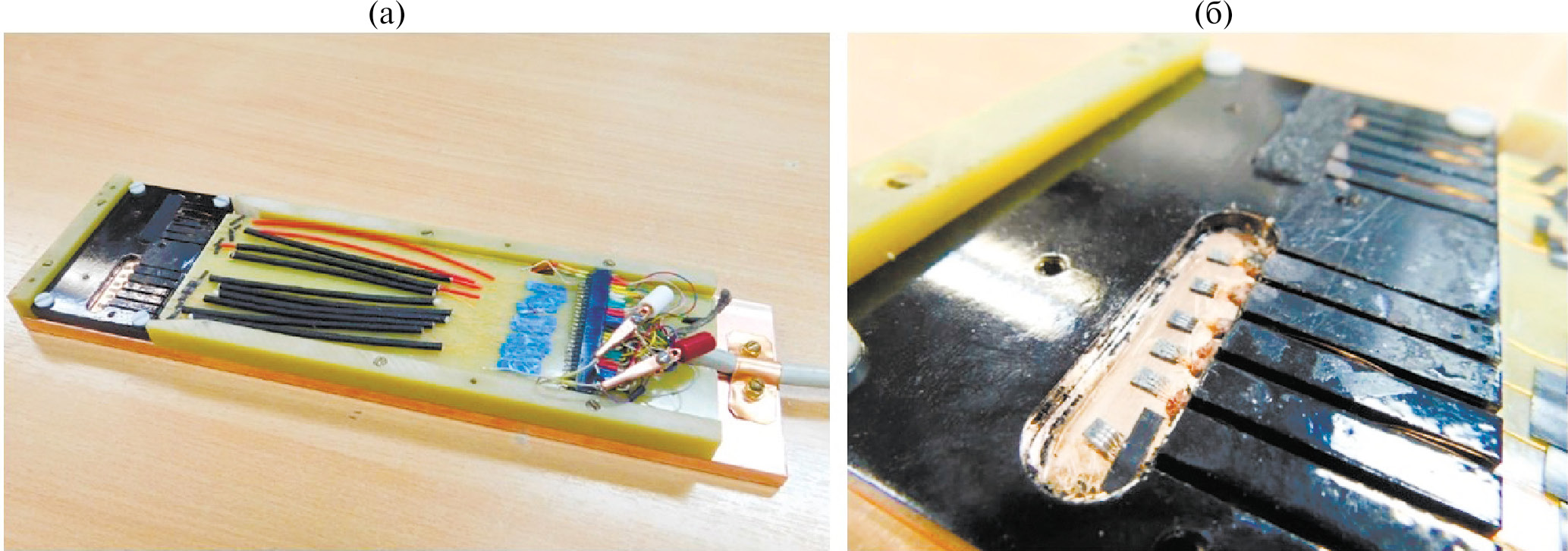

4. Fig. 3. Carriage for rejecting Hall sensors.

Download (323KB)
Indexing metadata

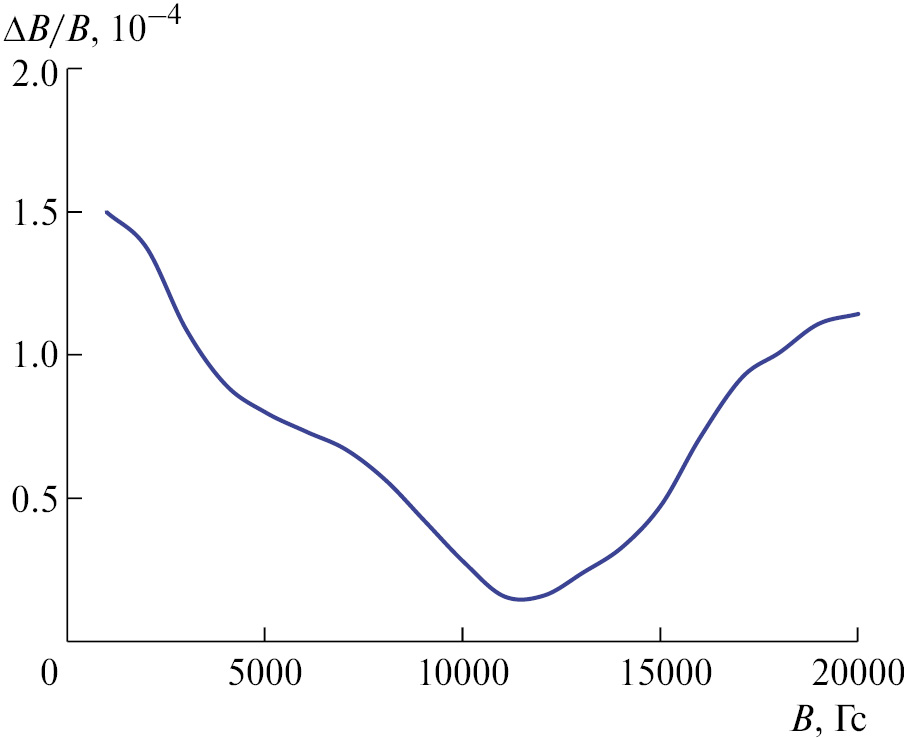

5. Fig. 4. Homogeneity of the magnetic field in the calibration magnet.

Download (56KB)
Indexing metadata

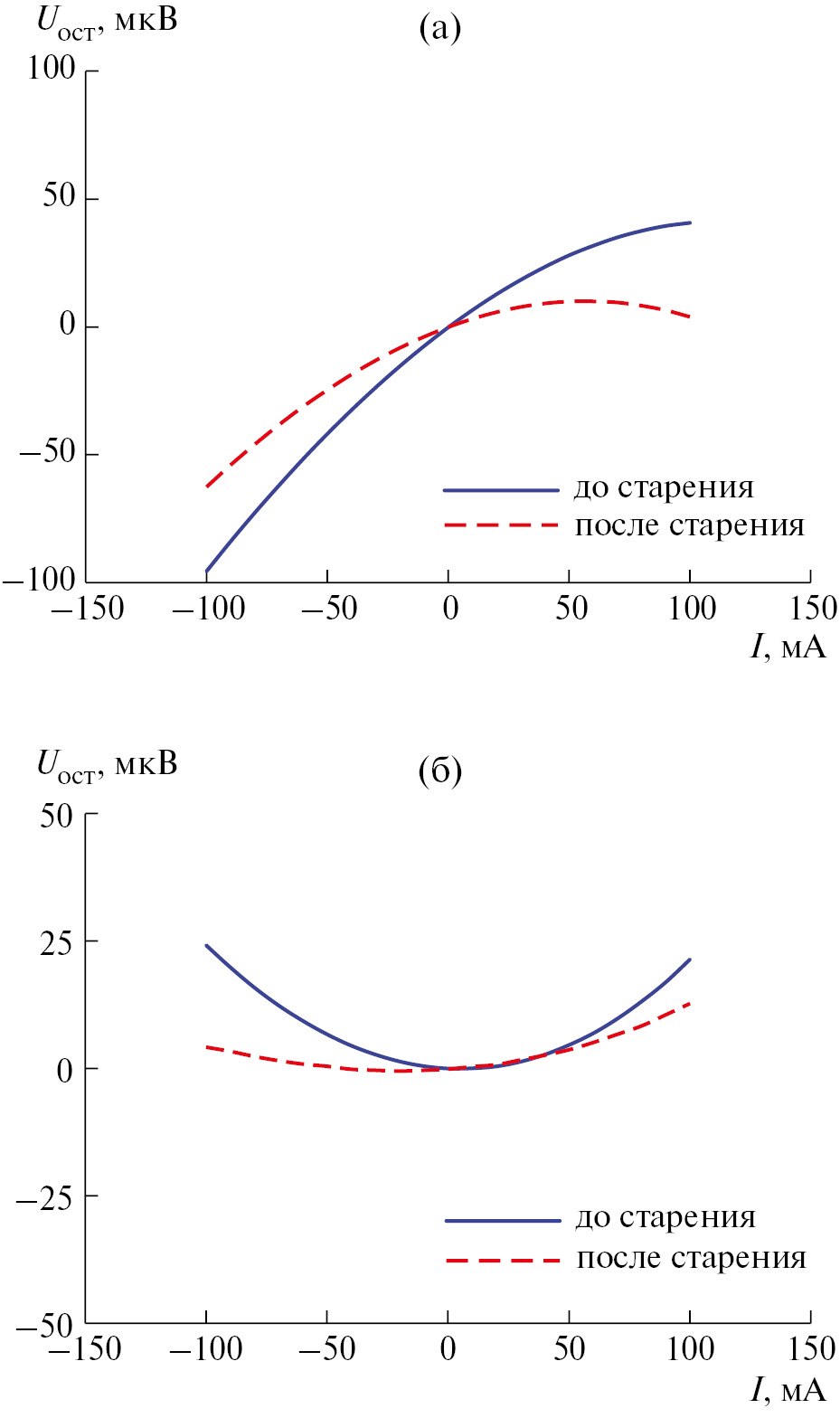

6. Fig. 5. I-V characteristics of residual voltage for the third (a) and seventh (b) Hall sensors.

Download (124KB)
Indexing metadata

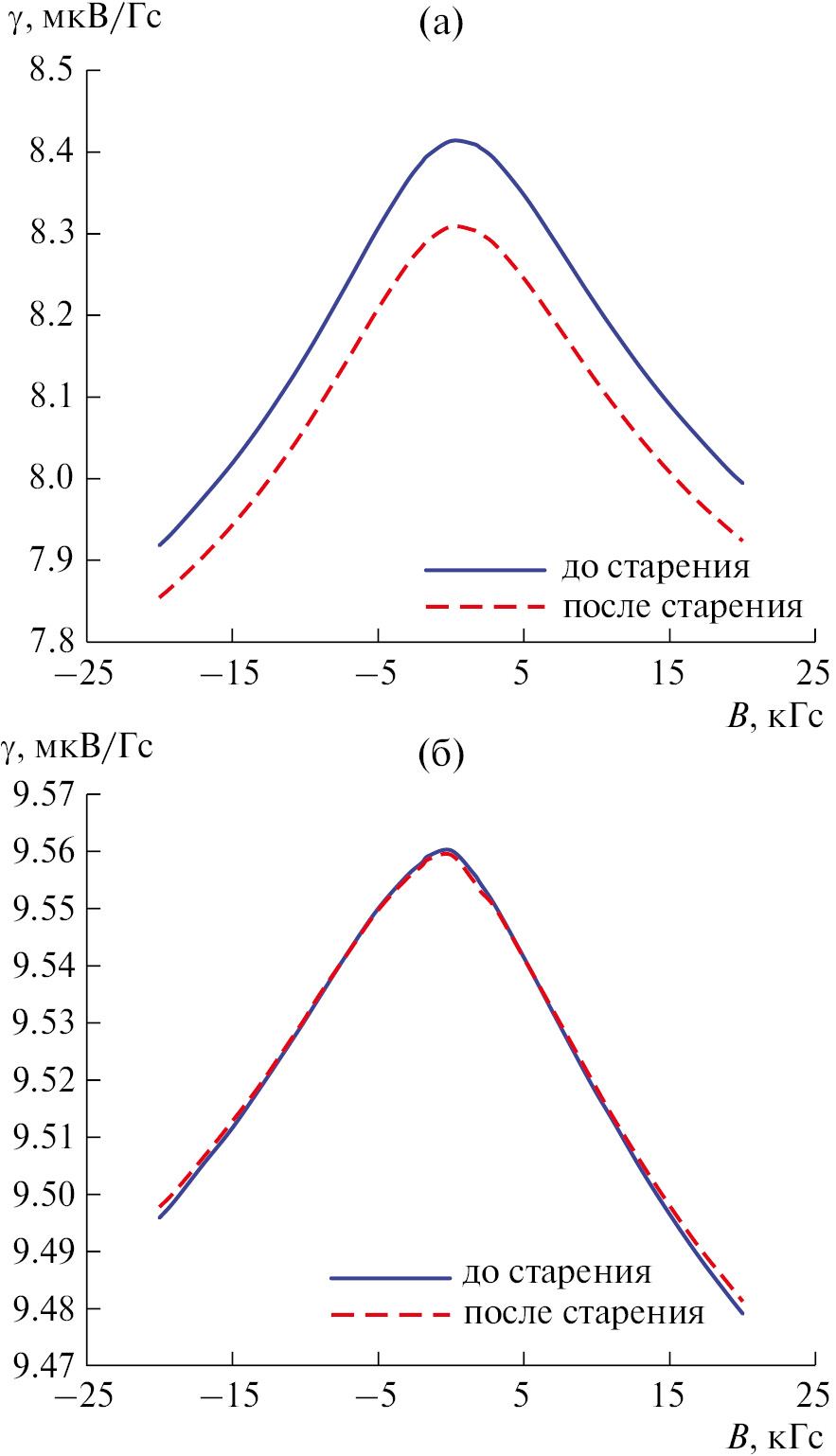

7. Fig. 6. Dependence of the magnetic sensitivity of the third (a) and seventh (b) Hall sensors on the magnetic field.

Download (147KB)
Indexing metadata

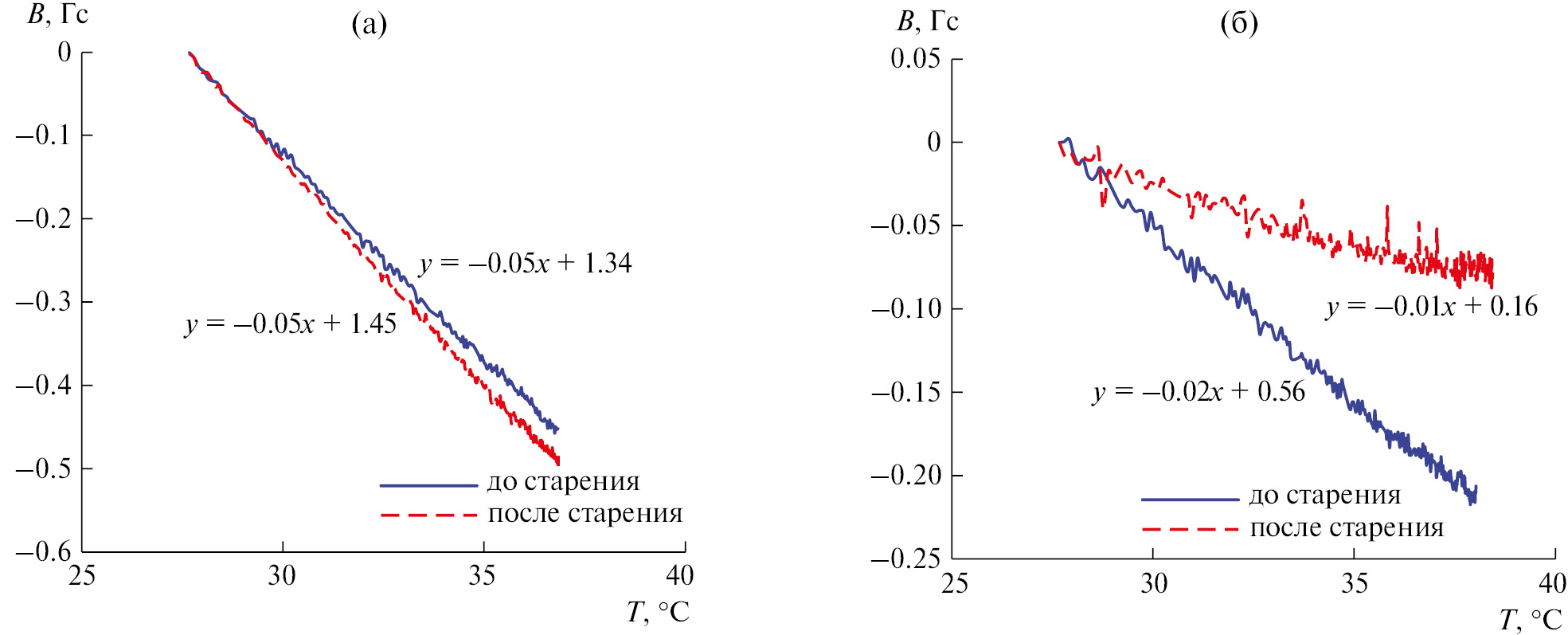

8. Fig. 7. Dependence of readings of Hall sensors located in the magnetic screen on temperature: a - third sensor, b - seventh sensor.

Download (161KB)
Indexing metadata

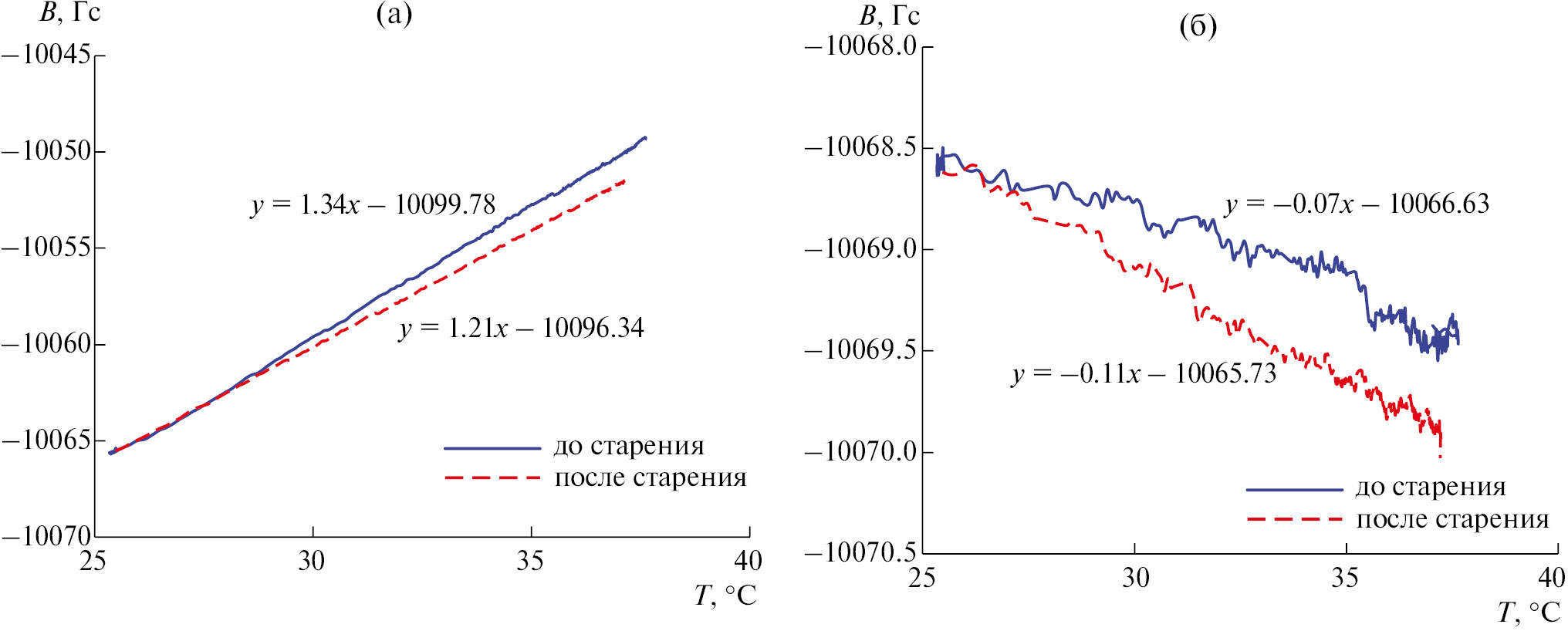

9. Fig. 8. Dependence of readings of Hall sensors located in the field of –10 kG on temperature: a — third sensor, b — seventh sensor.

Download (172KB)
Indexing metadata

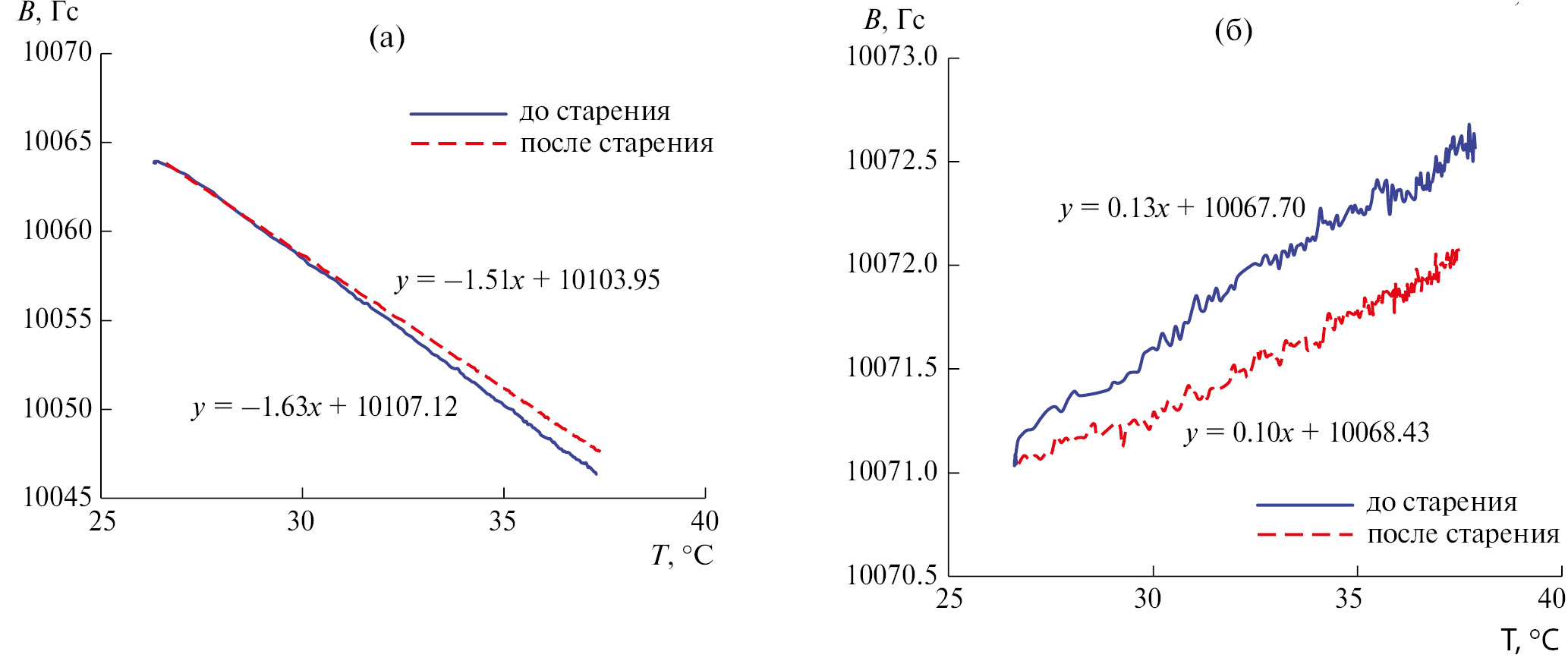

10. Fig. 9. Dependence of readings of Hall sensors located in a field of 10 kG on temperature: a - third sensor, b - seventh sensor.

Download (175KB)
Indexing metadata

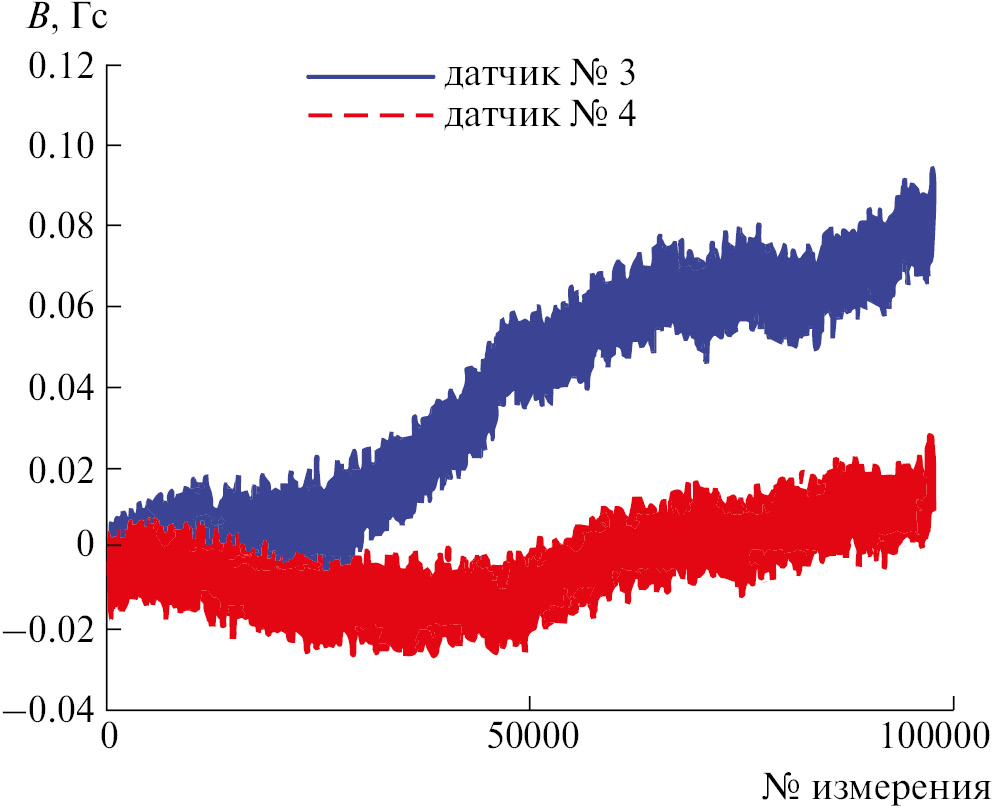

11. Fig. 10. Long-term stability of sensors shielded from magnetic fields.

Download (117KB)
Indexing metadata

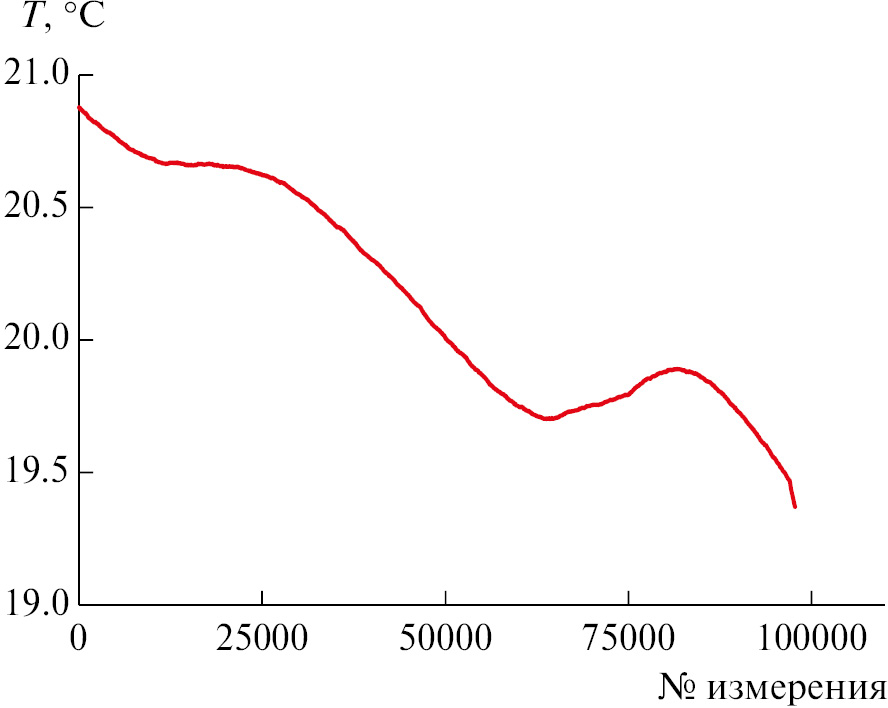

12. Fig. 11. Carriage temperature during long-term stability measurement of sensors shielded from magnetic fields.

Download (62KB)
Indexing metadata
