Широкополосный приемник для ЯМР-томографа

В. А. Шагалов; Шагалов В. А.; А. Р. Фахрутдинов; Фахрутдинов А. Р.; Я. В. Фаттахов; Фаттахов Я. В.; В. Л. Одиванов; Одиванов В. Л.

doi:10.31857/S0032816224030162

Широкополосный приемник для ЯМР-томографа

Authors: Шагалов В.А.¹, Фахрутдинов А.Р.¹, Фаттахов Я.В.¹, Одиванов В.Л.¹
Affiliations:
1. Казанский физико-технический институт им. Е.К. Завойского Казанского научного центра Российской академии наук
Issue: No 3 (2024)
Pages: 125-130
Section: ФИЗИЧЕСКИЕ ПРИБОРЫ ДЛЯ ЭКОЛОГИИ, МЕДИЦИНЫ, БИОЛОГИИ
URL: https://journal-vniispk.ru/0032-8162/article/view/277683
DOI: https://doi.org/10.31857/S0032816224030162
EDN: https://elibrary.ru/OULPST
ID: 277683

Cite item

Full Text

Open Access
Restricted Access

Access granted
Restricted Access

Subscription Access

Abstract
Full Text
About the authors
References
Supplementary files
Statistics

Abstract

Описан широкополосный приемник сигналов ЯМР на современной элементной базе для медицинского томографа. Разработанный приемник выполнен с применением широкополосных комплектующих, что позволяет применять его как для исследования различных ядер, так и для использования в магнитных полях различной напряженности. Указанный приемник может найти применение для работы в составе различных устройств на основе ЯМР, таких как томографы и релаксометры. Для управления приемником разработано устройство на основе микросхемы программируемой логики. Применение микросхем программируемой логики позволяет легко адаптировать приемник для работы с различными протоколами управления в рамках одного устройства, либо в различных устройствах. Для прошивки микросхемы программируемой логики создано встроенное программное обеспечение.

Full Text

References

Helmut W. Fischer, Peter A. Rinck, Yves van Haverbeke, Robert N. Muller // Magnetic resonance in medicine. 1990. V. 16. P. 317. https://doi.org/10.1002/mrm.1910160212
Sarracanie M., LaPierre C.D., Salameh N., Waddington D.E.J., Witzel1 T., Rosen M.S. // Sci. Rep. 2015. V. 5. P. 15177. https://doi.org/10.1038/srep15177
Салихов К.М., Фаттахов Я.В., Фахрутдинов А.Р., Анашкин В.Н., Шагалов В.А., Биктимиров Э.Ф., Муртазина Э.М., Колесникова Н.В. // Медицинская техника. 2007. № 5. С. 39.
Шагалов В.А., Фахрутдинов А.Р., Фаттахов Я.В. // ПТЭ. 2017. № 6. С. 132. https://doi.org/10.7868/S0032816217060118
Габидуллин Д.Д., Гафиятуллин Н.М., Крылатых Н.А., Фаттахов Я.В. // ПТЭ. 2012. № 4. С. 49.
Баязитов А.А., Фаттахов Я.В., Фахрутдинов А.Р., Шагалов В.А. // ПТЭ. 2020. № 6. С. 89. https://doi.org/10.31857/S003281622006004X
Кашаев Р.С., Темников А.Н., Ч. В. Тунг Ч.В., Н. Т. Киен Н.Т., О. В. Козелков О.В. // ПТЭ. 2019. № 2. С. 145. https://doi.org/10.1134/S003281621902023X
Ксенофонтов С.Ю., А. В. Купаев А.В., Василенкова Т.В., Терпелов Д.А., Шилягин П.А., Моисеев А.А., Геликонов Г.В. // ПТЭ. 2021. № 5. С. 131. https://doi.org/10.31857/S0032816221040224
Регулируемый усилитель AD8369. https://www.farnell.com/datasheets/2250847.pdf
Управляемый фильтр низких частот MAX295. https://www.farnell.com/datasheets/1911554.pdf
Микросхемы программируемой логики MAX7000. https://static.chipdip.ru/lib/223/DOC000223958
Verilog Resources. https://verilog.com
Среда разработки Quartus II Web Edition. https://hamblen.ece.gatech.edu/UP3/quartusii_handbook.pdf
Свидетельство о государственной регистрации программ для ЭВМ №2023616815 от 03.04.2023 г.

Supplementary files

Supplementary Files

Action

1. JATS XML

Download

2. Fig. 1. Block diagram of the receiver.

Download (130KB)

Indexing metadata

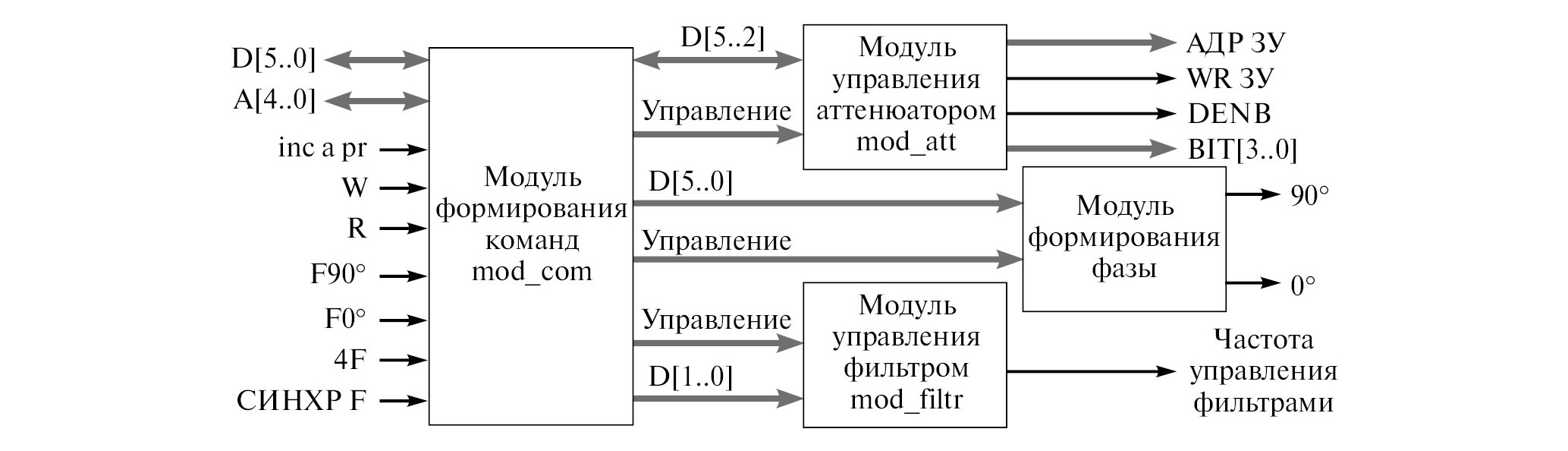

3. Fig. 2. Block diagram of the program for controlling the receiver.

Download (144KB)

Indexing metadata

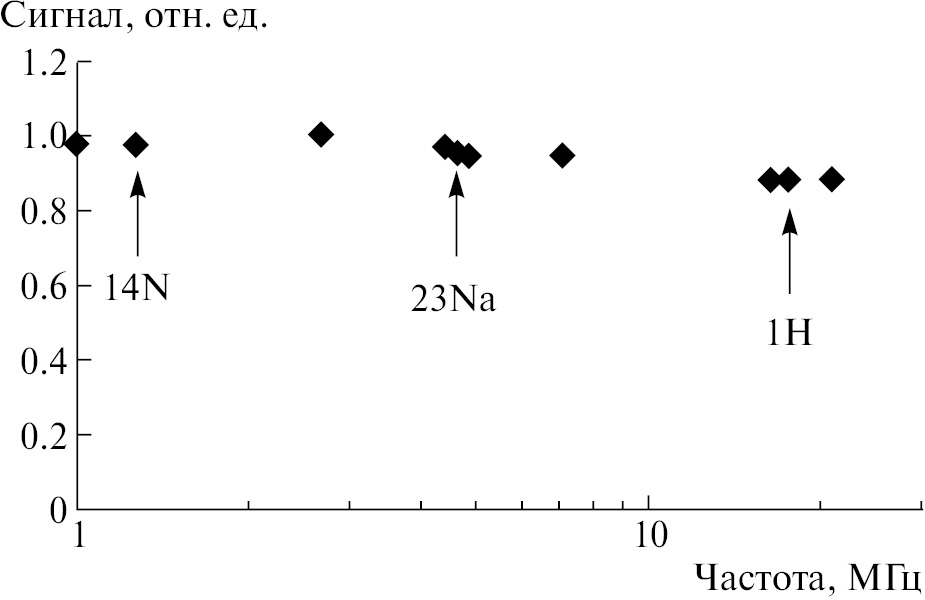

4. Fig. 3. Receiver gain versus frequency. The vertical axis shows the signal magnitude normalized to the maximum value. Arrows indicate the resonant frequencies of some nuclei.
