Устройство ввода СВЧ-мощности в разрядную камеру экспериментальной установки

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

Описана система ввода сверхвысокочастотной (СВЧ) мощности в вакуумную камеру токамака для предыонизации находящейся там газовой среды с целью облегчения последующего разряда в ней. Рассмотрены три основные проблемы, возникающие при этом, предложен путь их решения. Построена расчетная модель электромагнитной структуры, включая преобразователь типов колебаний, диэлектрический трансформатор и узел гальванической развязки, проведена оптимизация всех геометрических параметров. Устройство реализовано “в металле”, вся волноводная система выполнена из немагнитной нержавеющей стали. Описанное устройство ввода СВЧ-мощности в настоящее время используется на учебно-демонстрационном токамаке МИФИ.

Full Text

Restricted Access

About the authors

В. Н. Тихонов

Всероссийский научно-исследовательский институт радиологии и агроэкологии Национального исследовательского центра “Курчатовский институт”

Email: gorbatovsa004@gmail.com
Russian Federation, Обнинск, Калужская обл.

С. А. Горбатов

Всероссийский научно-исследовательский институт радиологии и агроэкологии Национального исследовательского центра “Курчатовский институт”

Author for correspondence.
Email: gorbatovsa004@gmail.com
Russian Federation, Обнинск, Калужская обл.

И. А. Иванов

Всероссийский научно-исследовательский институт радиологии и агроэкологии Национального исследовательского центра “Курчатовский институт”

Email: gorbatovsa004@gmail.com
Russian Federation, Обнинск, Калужская обл.

А. В. Тихонов

Всероссийский научно-исследовательский институт радиологии и агроэкологии Национального исследовательского центра “Курчатовский институт”

Email: gorbatovsa004@gmail.com
Russian Federation, Обнинск, Калужская обл.

References

  1. Дегтерев А.Х. // Вестник Российского университета дружбы народов. Серия: Международные отношения. 2019. Т. 19. № 3. С. 480. https://doi.org/10.22363/2313-0660-2019-19-3-480-489
  2. High Frequency Structure Simulator – user’s guide. http://anlage.umd.edu/HFSSv10UserGuide.pdf
  3. Alieva A., Prishvitsyn A., Efimov N., Krat S., Isakova A., Kaziev A., Vorobyov G., Kurnaev V. // Physics of Atomic Nuclei. 2023. V. 85. P. 2082. https://doi.org/10.1134/S1063778822090022

Supplementary files

Supplementary Files
Action
1. JATS XML
Download

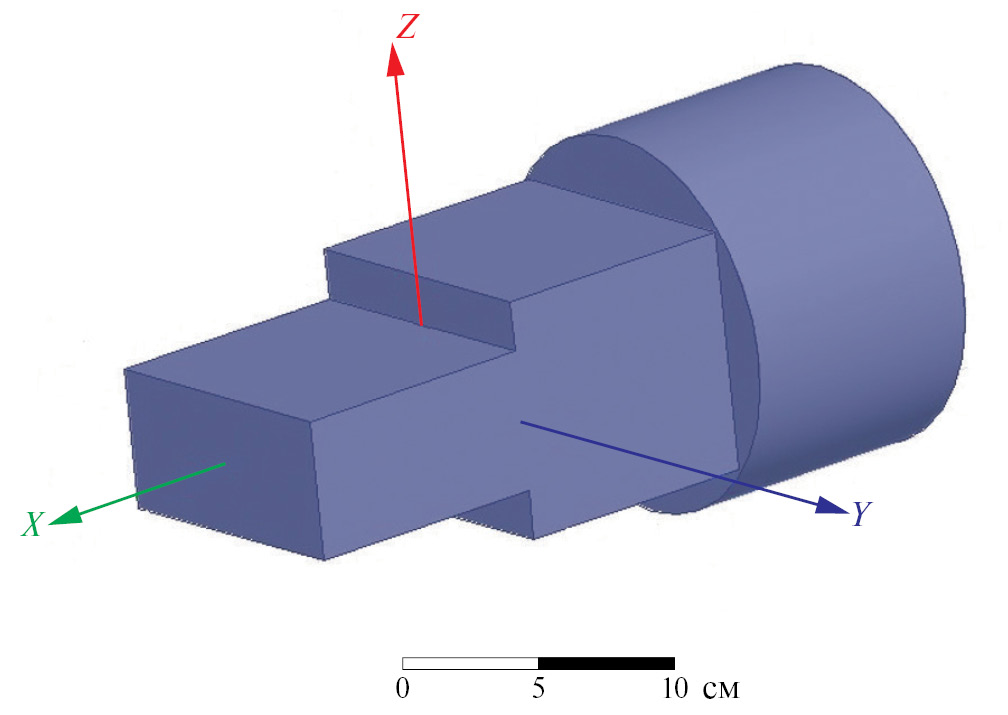

2. Fig. 1. Vibration type converter.

Download (63KB)
Indexing metadata

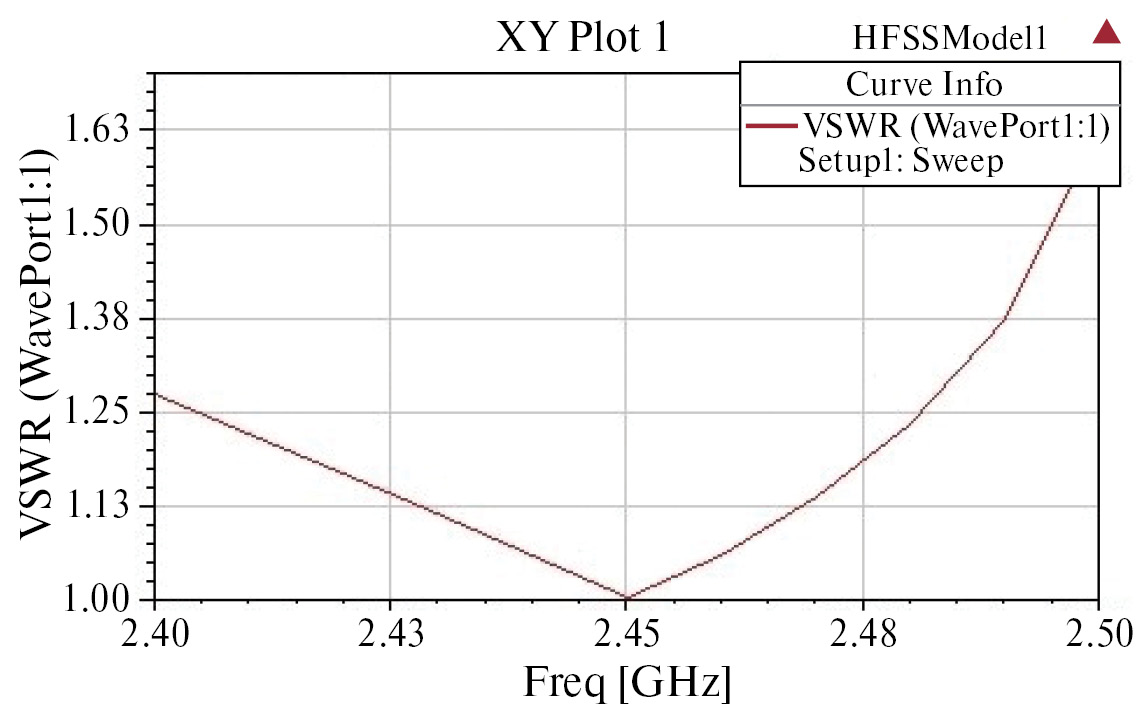

3. Fig. 2. Frequency response of the standing wave coefficient (VSWR) of the oscillation type converter.

Download (112KB)
Indexing metadata

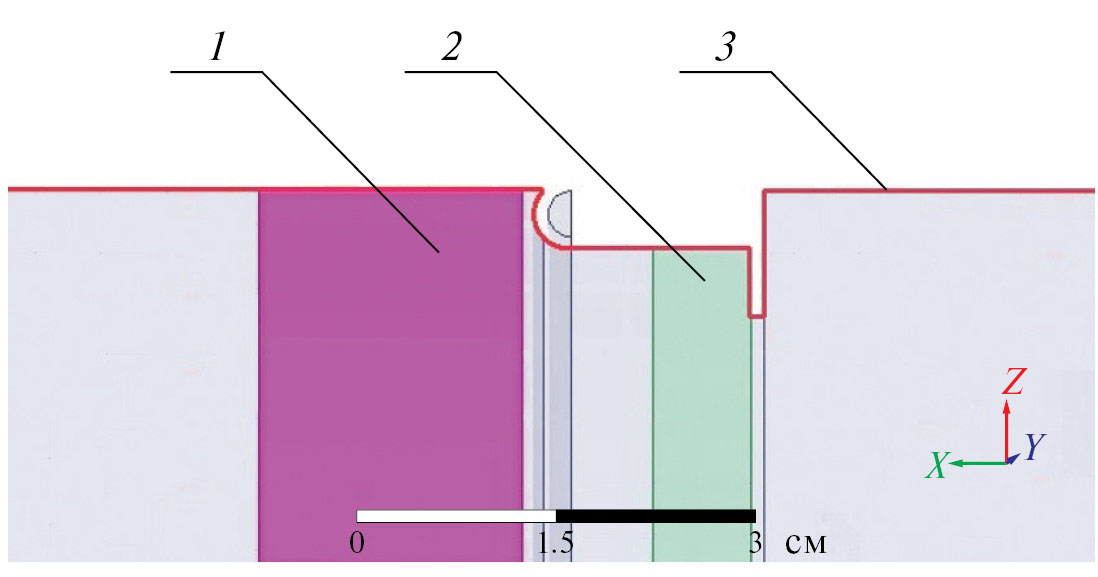

4. Fig. 3. Part of the cross-section of the electromagnetic model of the transformer (1) for the vacuum window ‘enlightenment’ (2), the line of flow of surface currents (3).

Download (57KB)
Indexing metadata

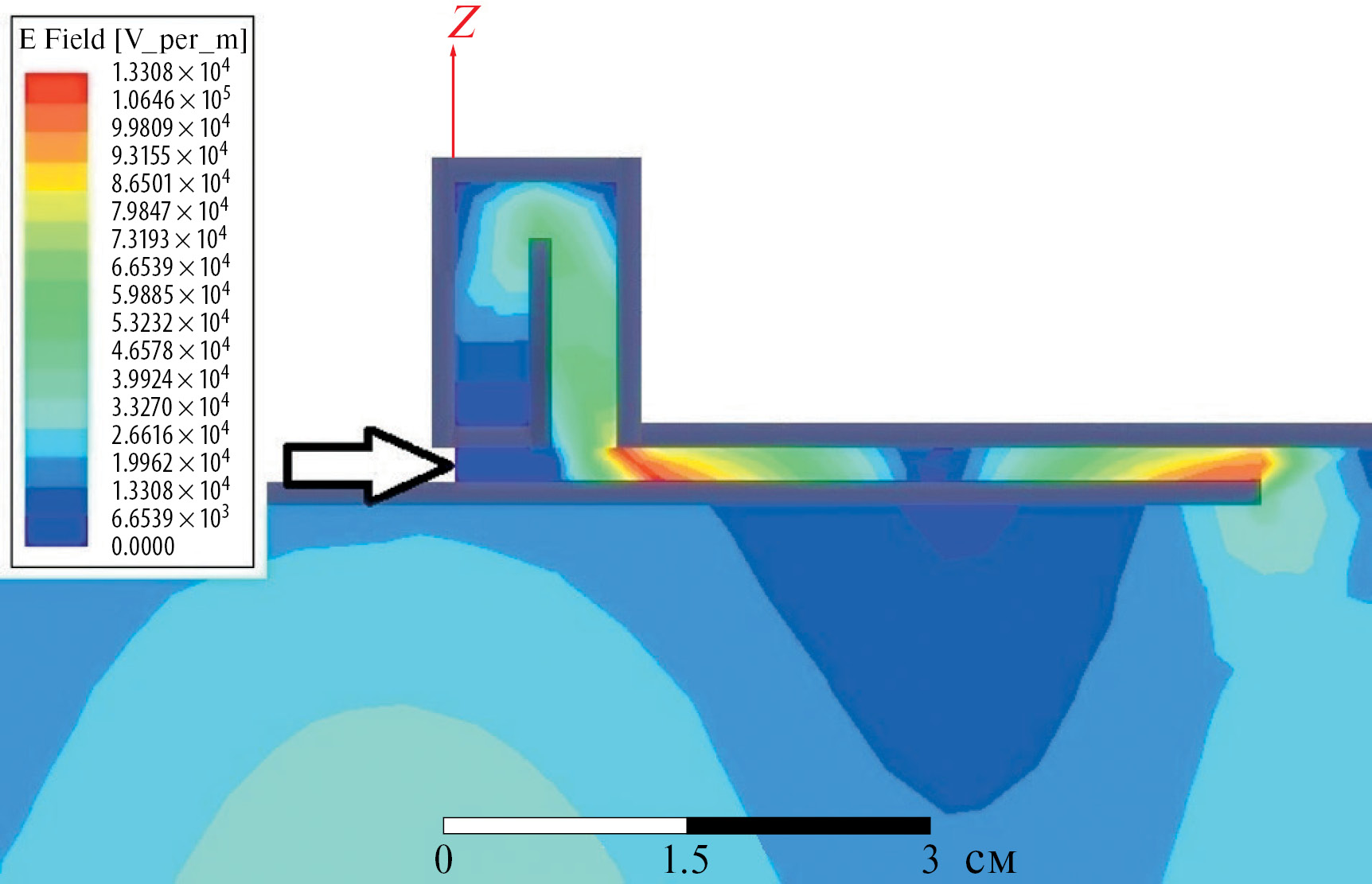

5. Fig. 4. Throttle coupling. The galvanic isolation area is marked with an arrow.

Download (205KB)
Indexing metadata

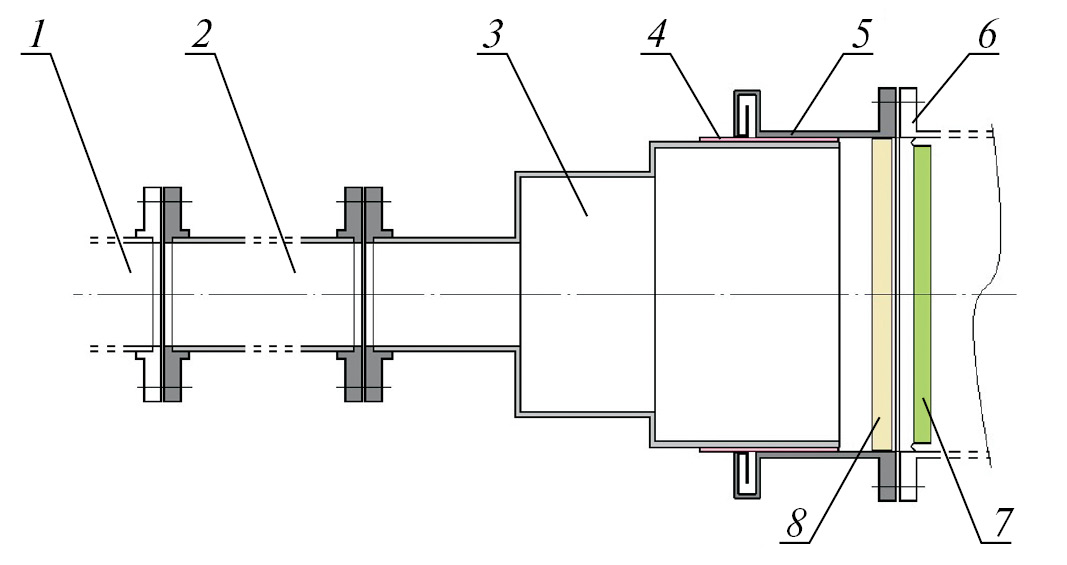

6. Fig. 5. General scheme of the microwave power input device.

Download (69KB)
Indexing metadata

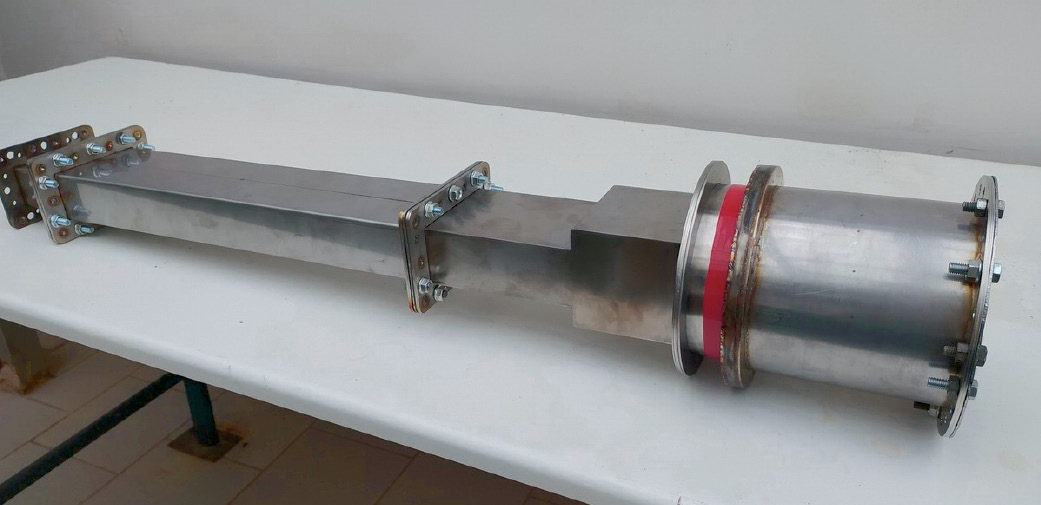

7. Fig. 6. Waveguide system of the microwave power input device.
