Экспериментальное исследование электрических характеристик модального фильтра на двухсторонней печатной плате

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

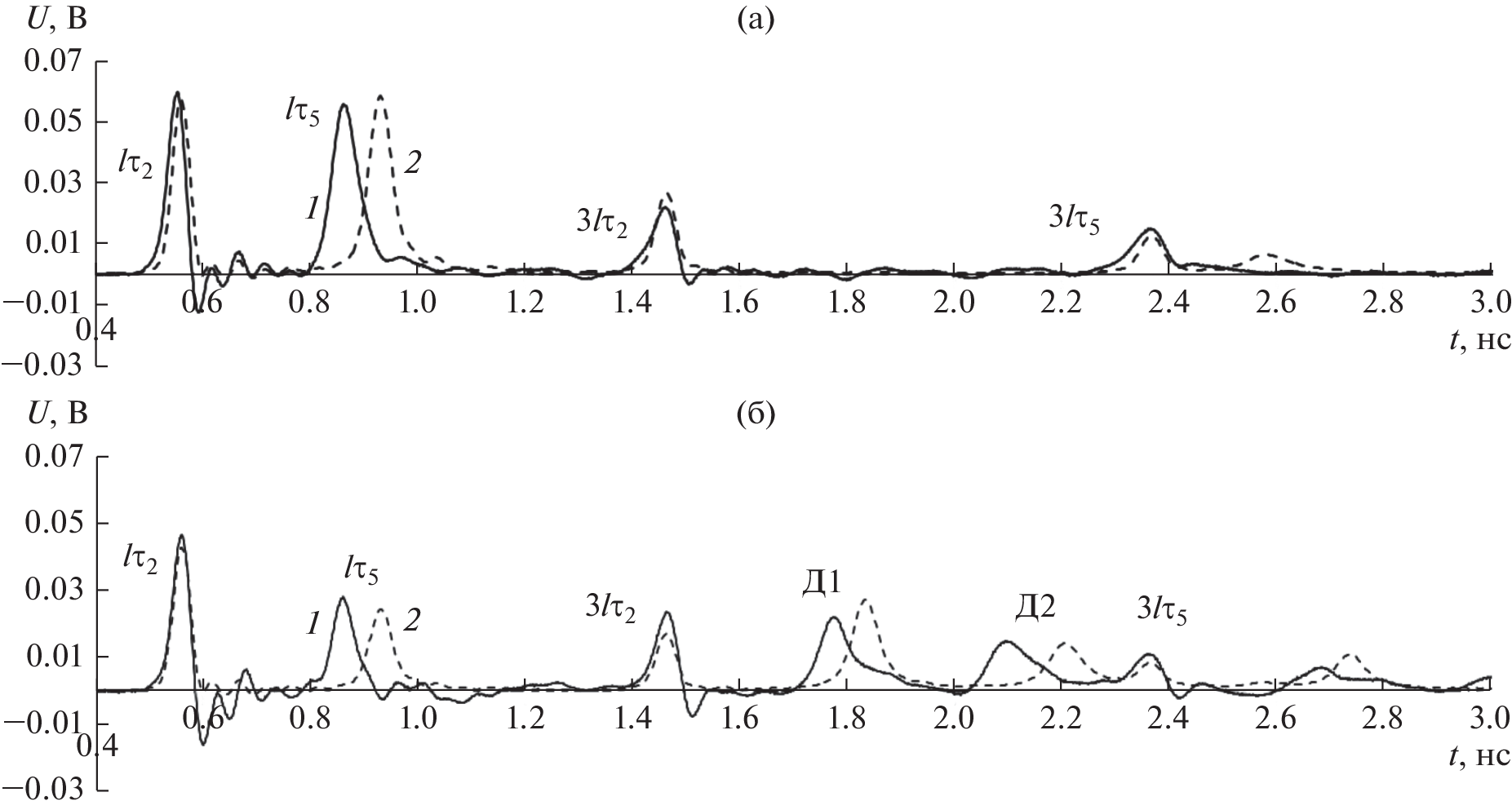

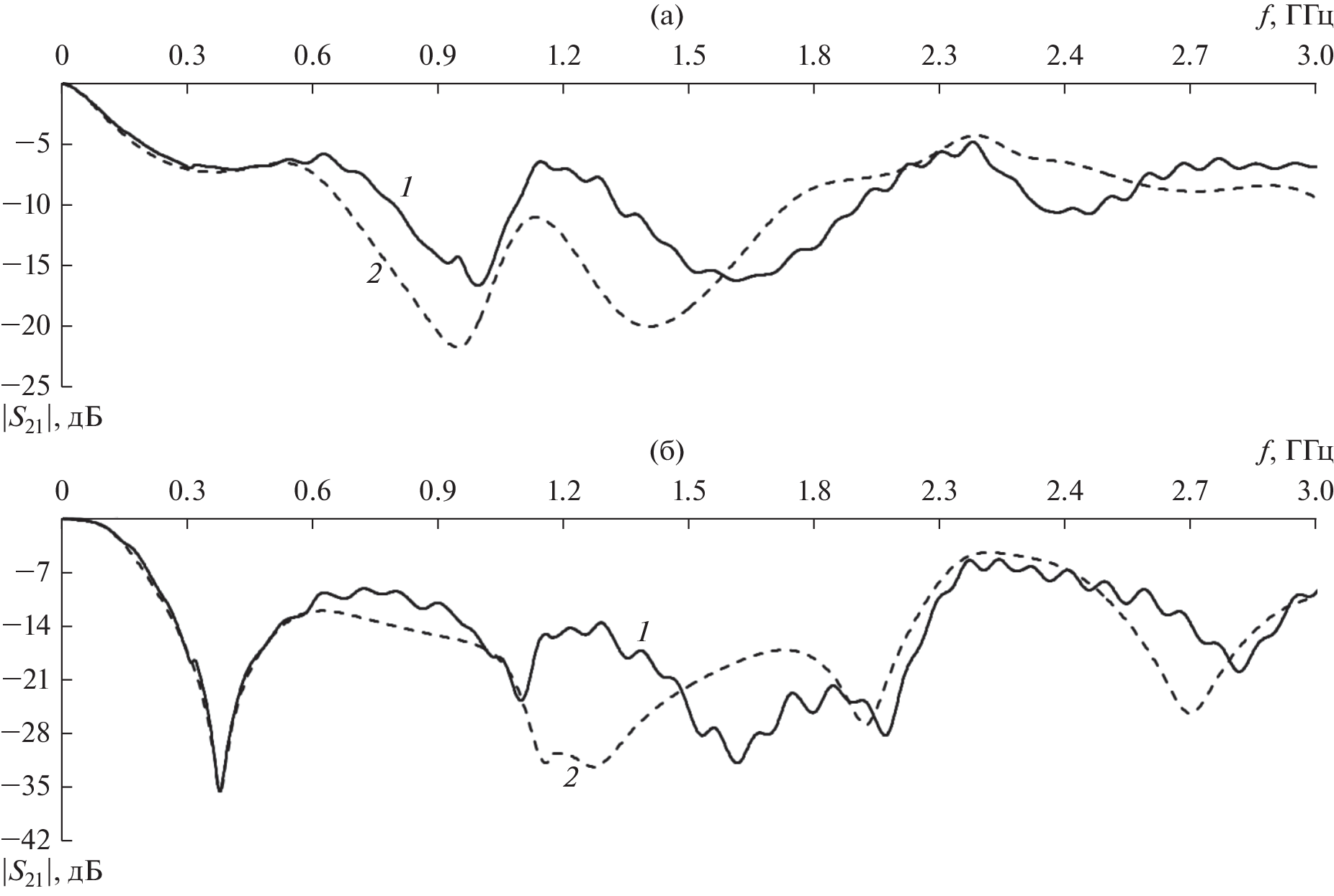

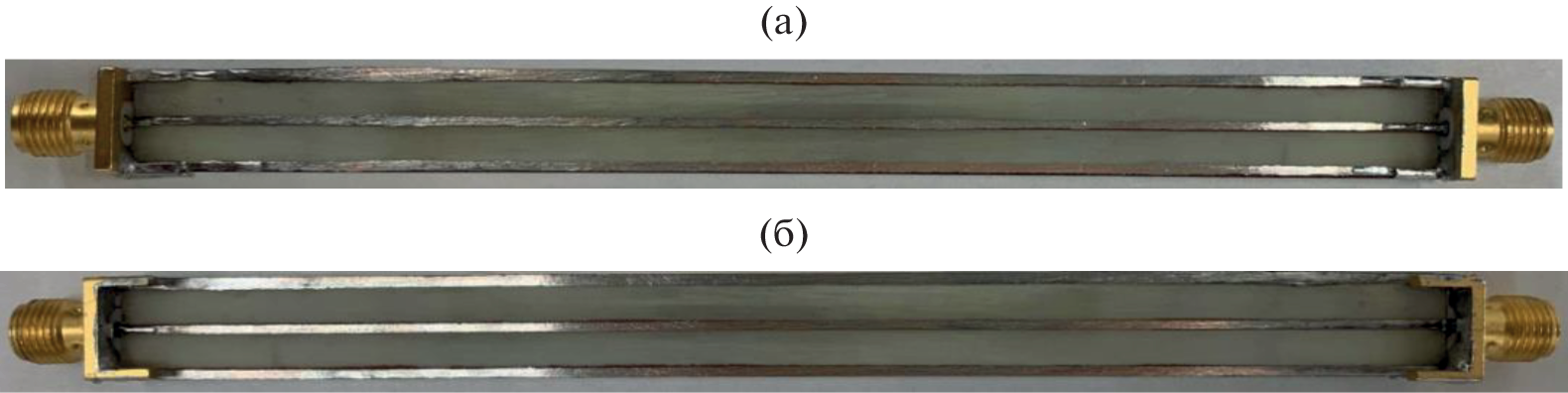

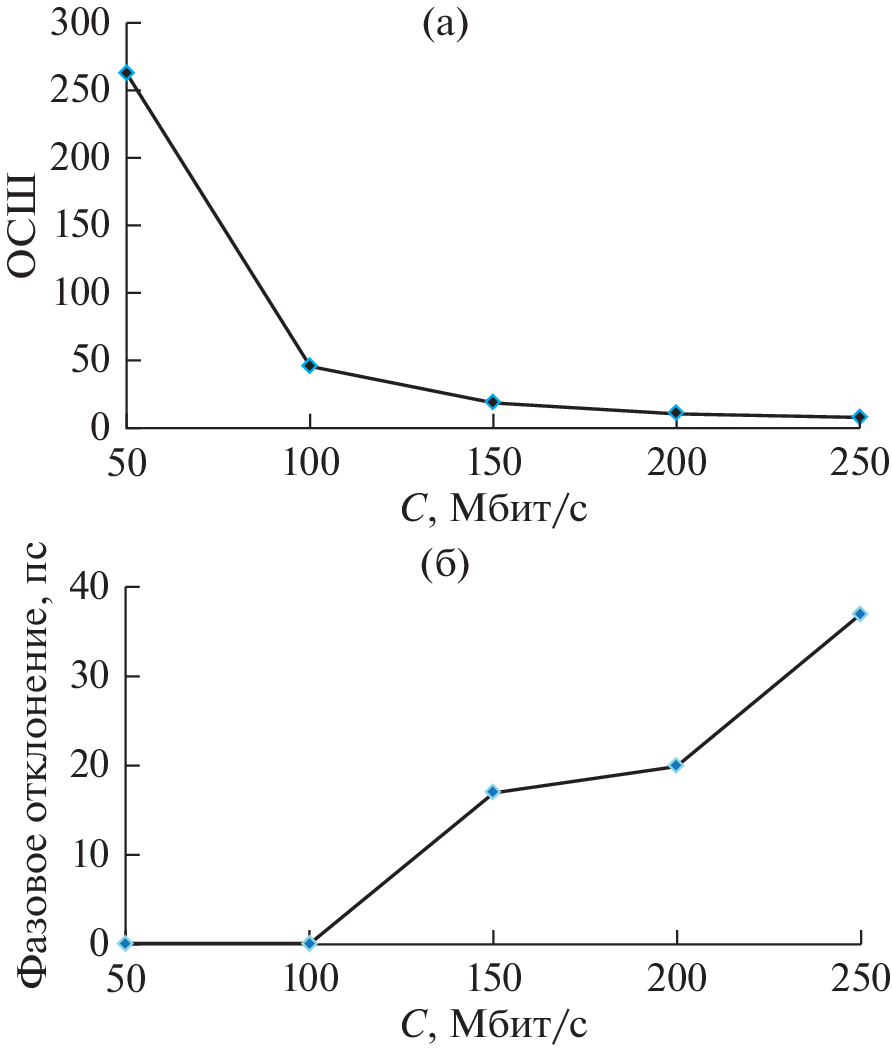

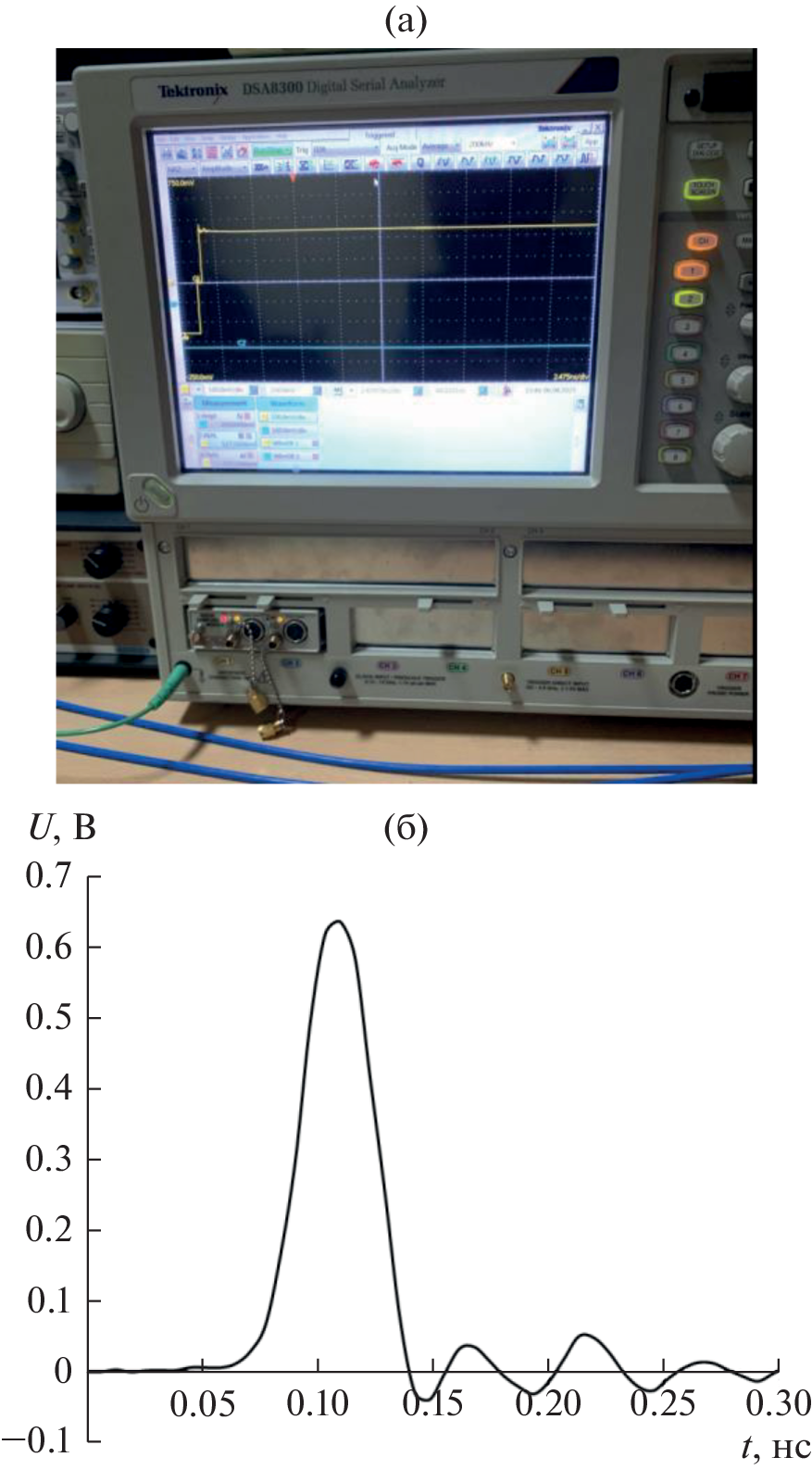

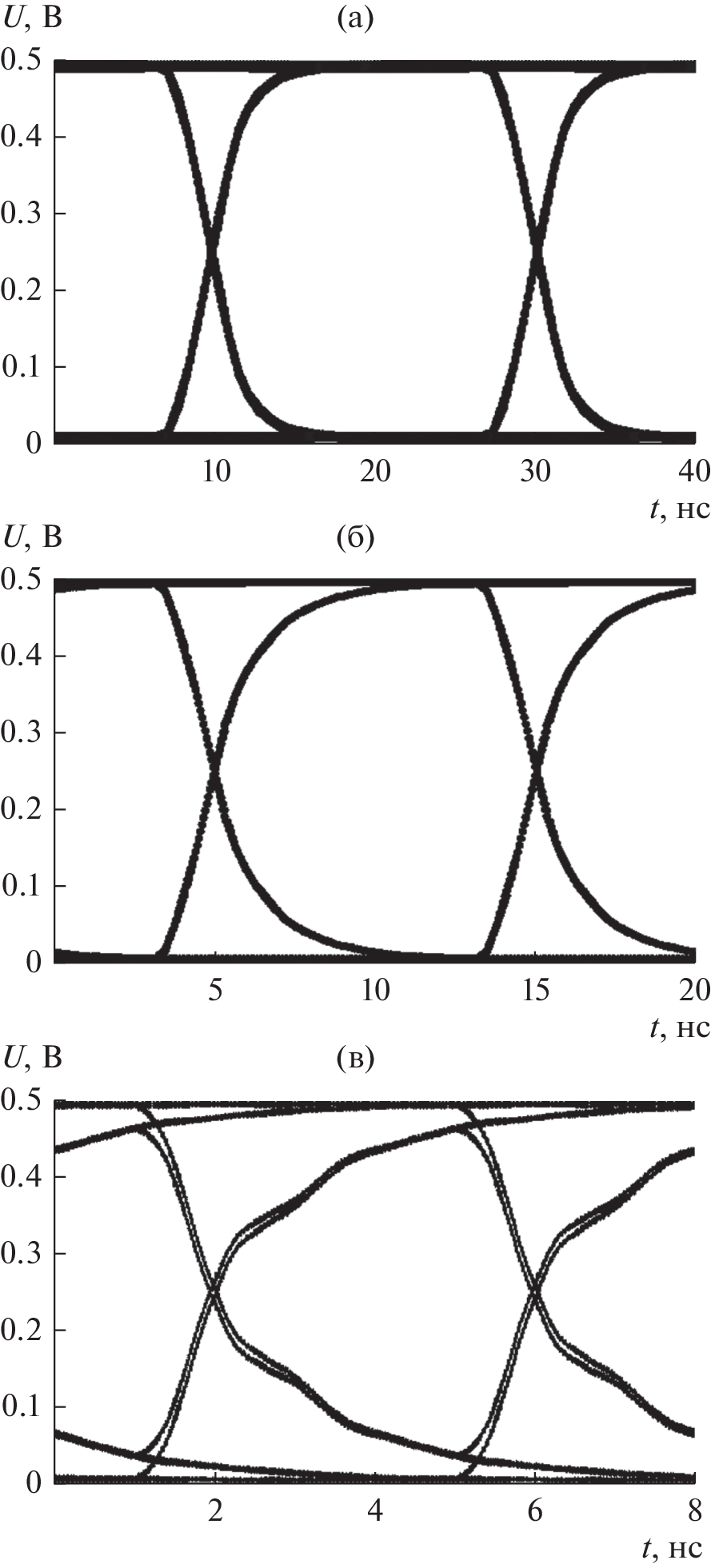

Экспериментально показана возможность разложения сверхкороткого импульса на последовательность импульсов меньшей амплитуды в модальном фильтре на двухсторонней печатной плате. Для подтверждения результатов экспериментального исследования выполнено квазистатическое моделирование. В ходе измерений ослабление составило 5.4 раза по отношению к половине ЭДС, а полоса пропускания 120 МГц. Изменение граничных условий на концах пассивного проводника на короткое замыкание (КЗ) и холостой ход (ХХ) позволило увеличить ослабление до 6.7 раза и полосу пропускания до 150 МГц. Показано появление дополнительных импульсов при КЗ-ХХ, представлены результаты анализа целостности полезного сигнала.

About the authors

Томский государственный университет систем управления и радиоэлектроники

Author for correspondence.
Email: 1993mary2011@mail.ru
Российская Федерация, 634050, Томск, просп. Ленина, 40

Томский государственный университет систем управления и радиоэлектроники

Email: 1993mary2011@mail.ru
Российская Федерация, 634050, Томск, просп. Ленина, 40

Томский государственный университет систем управления и радиоэлектроники

Email: 1993mary2011@mail.ru
Российская Федерация, 634050, Томск, просп. Ленина, 40

References

  1. Prather W.D., Baum C.E., Torres R.J. et al. // IEEE Trans. 2004. V. EC-46. № 3. P. 335. https://doi.org/10.1109/TEMC.2004.831826
  2. Иммopeeв И.Я. // PЭ. 2009. T. 54. № 1. C. 5.
  3. Слюсар В. // Электроника: наука, технология, бизнес. 2002. № 5. С. 60.
  4. Хоанг Л.Ч., Киричек Р.В. // Информ. тех. и телекоммуникации. 2017. Т. 5. № 1. С. 114.
  5. Здухов Л.Н., Парфёнов Ю.В., Тарасов О.А., Чепелев В.М. // Технологии электромагн. совместимости. 2018. №. 2. С. 22.
  6. Баталов Л.А., Жуковский М.И., Киричек Р.В., Лазарев Б.Н. // Научно-техн. вестн. информ. технологий, механики и оптики. 2012. №. 2. С. 103.
  7. Гуревич В. // Силовая электроника. 2018. Т. 4. № 73. С. 9.
  8. Гизатуллин З.М., Гизатуллин Р.М. // Электрическая розетка с защитой от помех. Пат. РФ на полезную модель № 119945. Опубл. офиц. бюл. “Изобретения. Полезные модели” № 24 от 28.08.2012.
  9. Грищук В.И., Черноусов В.В. // Устройство для защиты радиотехнической аппаратуры от импульсных перенапряжения. А. с. № 1840225. Опубл. офиц. бюл. “Изобретения. Полезные модели” № 23 от 20.08.2006.
  10. Грищук В.И., Черноусов В.В., Грибанов С.Н. // Устройство для защиты средств связи от импульсных перенапряжения. А. с. СССР № 1840216. Опубл. офиц. бюл. “Изобретения. Полезные модели” № 20 от 20.07.2006.
  11. Narayanasamy B., Luo F. // IEEE Trans. 2019. V. EC-61. № 6. P. 2040.
  12. Krzikalla R., Weber T., Ter Haseborg J.L. // 2003 IEEE Int. Symp. Electromagnetic Compatibility (EMC’03). Instanbul. 11–16 May. N.Y.: IEEE, 2003.V. 2. P. 1313.
  13. Ламанов Ю.А., Кудрявцева Т.О., Дроботун Н.Б. // Докл. Томск. гос. ун-та систем упр. и радиоэлектроники. 2021. V. 24. №. 2. P. 7.
  14. Gazizov A.T., Zabolotsky A.M., Gazizov T.R. // IEEE Trans. 2016. V. EC-58. № 4. P. 1136. https://doi.org/10.1109/TEMC.2016.2548783
  15. Жечев Е.С., Черникова Е.Б., Белоусов А.О., Газизов Т.Р. // Сист. управ., связи и безопасности. 2019. № 2. С. 162. https://doi.org/10.24411/2410-9916-2019-10208
  16. Хажибеков Р.Р. // Докл. Томск. гос. ун-та систем упр. и радиоэлектроники. 2019. № 2. С. 31. https://doi.org/10.21293/1818-0442-2019-22-2-31-36
  17. Samoylichenko M.A., Zhechev Y.S., Kosteletskii V.P., Gazizov T.R. // IEEE Trans. 2021. V. EC-63. № 2. P. 435. https://doi.org/10.1109/TEMC.2020.3011407
  18. Самойличенко М.А., Газизов Т.Р. // Журн. радиоэлектроники. 2021. № 12. http://jre.cplire.ru/ jre/dec21/10/text.pdf https://doi.org/10.30898/1684- 1719.2021.12.10
  19. Samoylichenko M.A., Zhechev Y.S., Gazizov T.R. // 2022 IEEE 23rd Int. Conf. Young Professionals in Electron Devices and Materials (EDM). Altai. 30 Jun.–05 Jul. N.Y.: IEEE, 2022. Paper 9855190. https://doi.org/10.1109/EDM55285.2022.9855190
  20. Gazizov T.R., Sagiyeva I.Y., Kuksenko S.P. // Complexity. 2019. V. 2019. Article ID 6301326. https://doi.org/10.1155/2019/6301326
