Absorbing Screens of Microstrip Assemblies

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

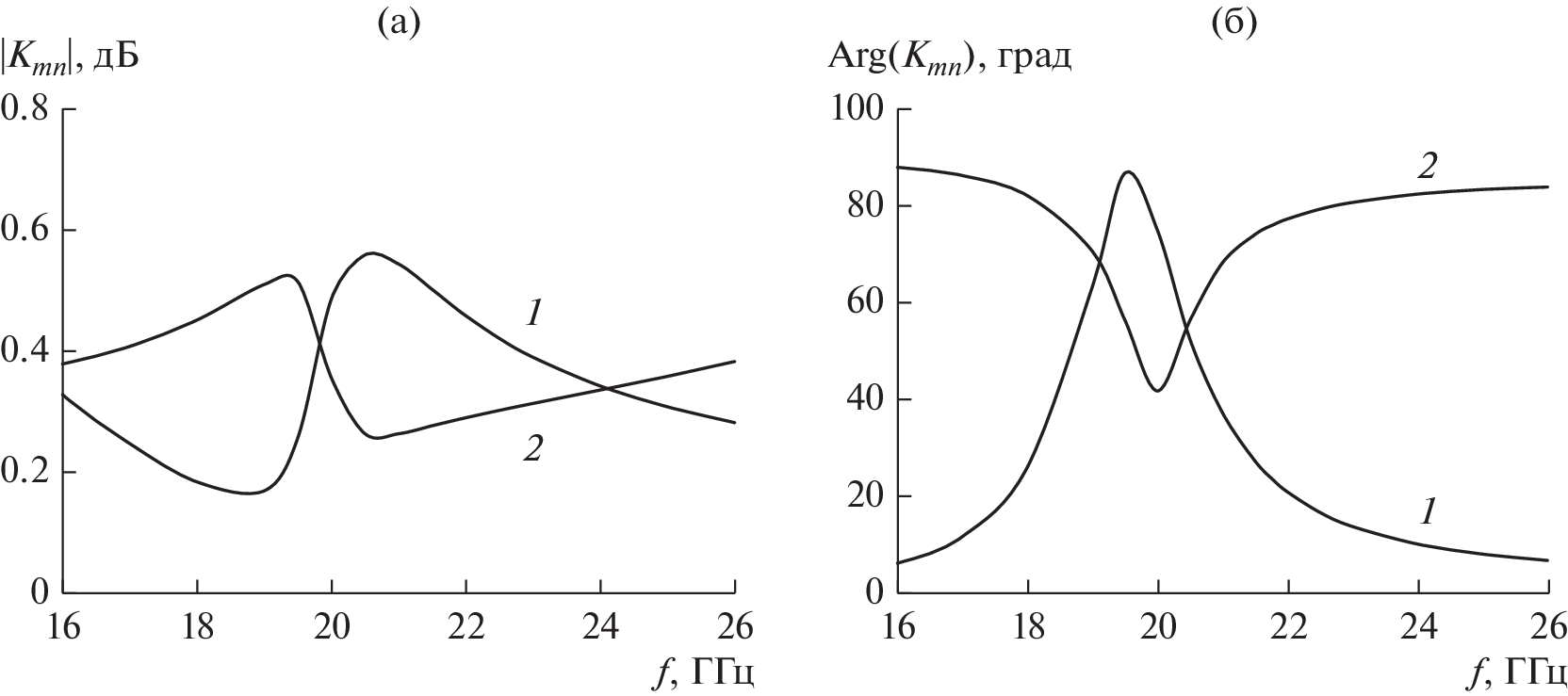

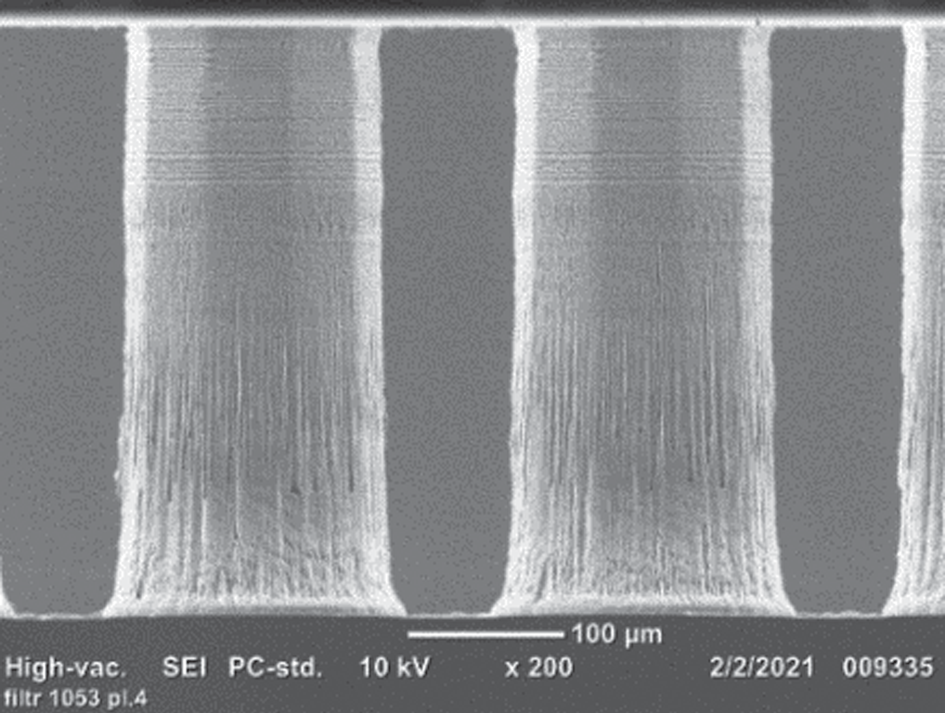

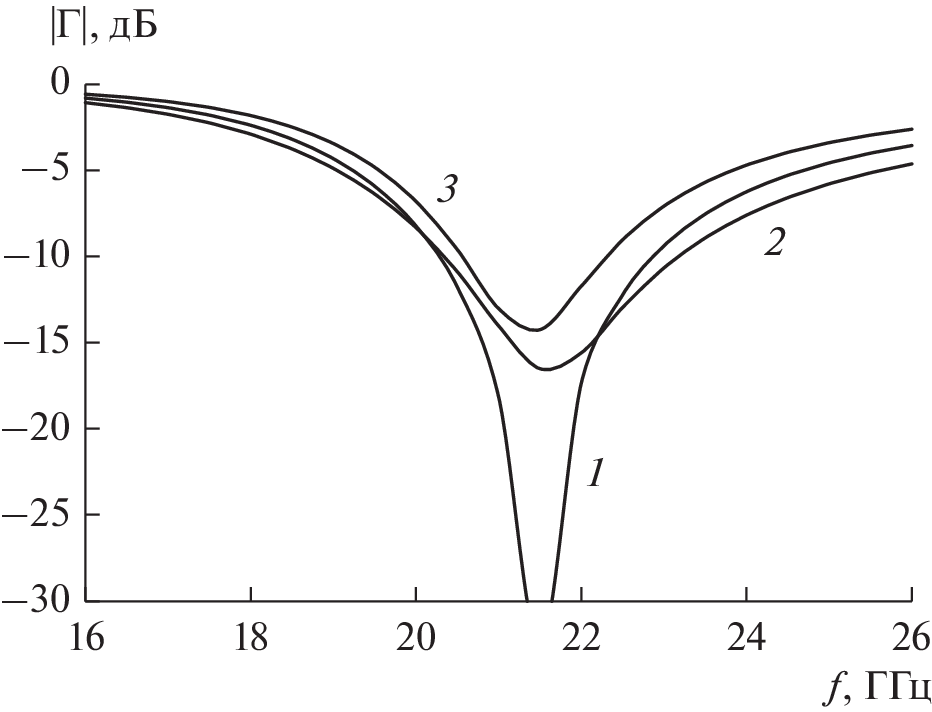

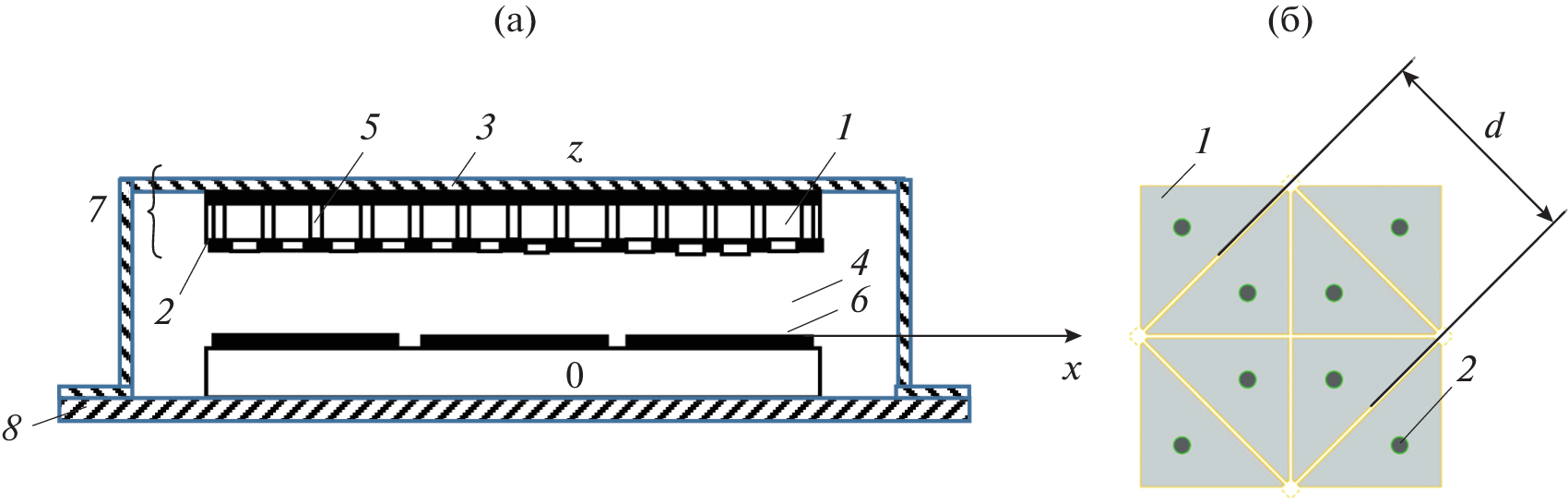

A screen that absorbs electromagnetic radiation has been proposed, a micromachine technology for its production has been developed based on volumetric microprocessing of single-crystalline silicon,

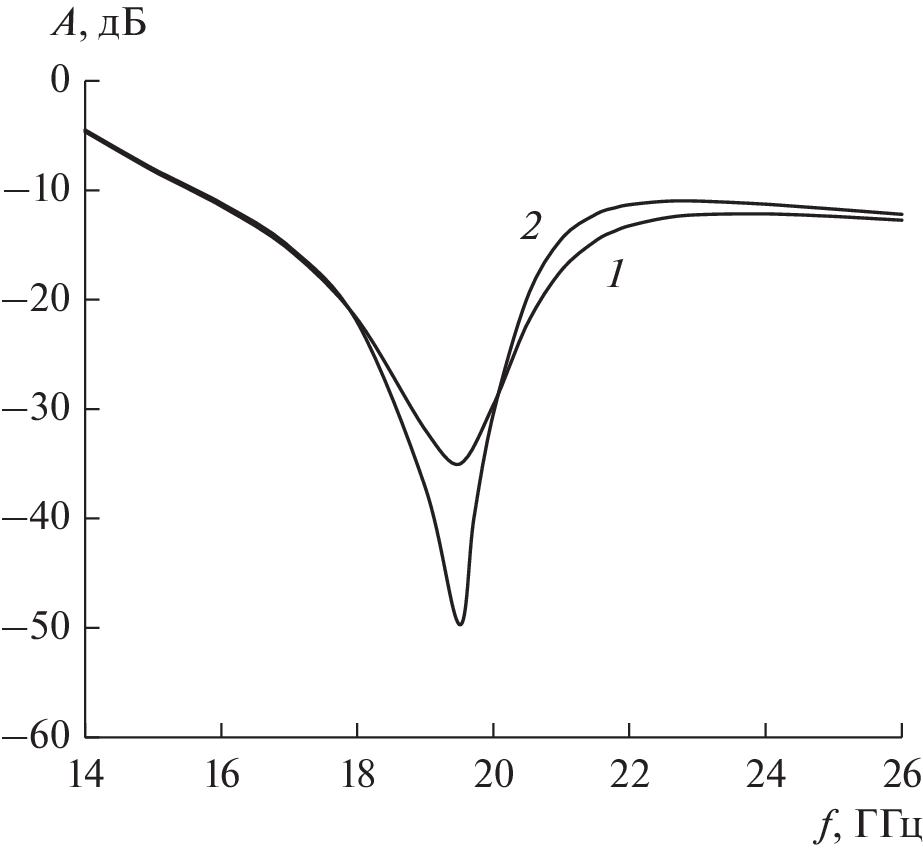

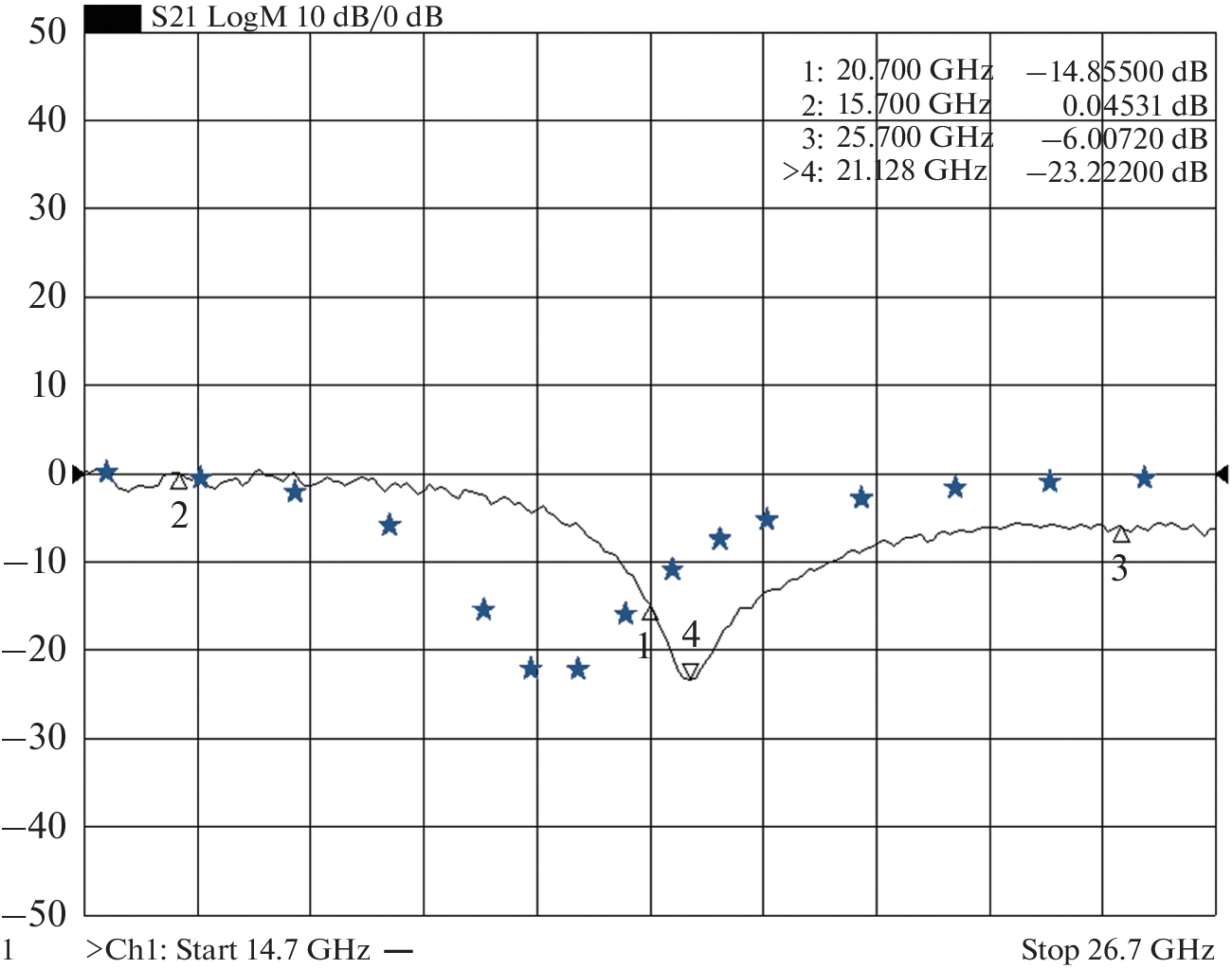

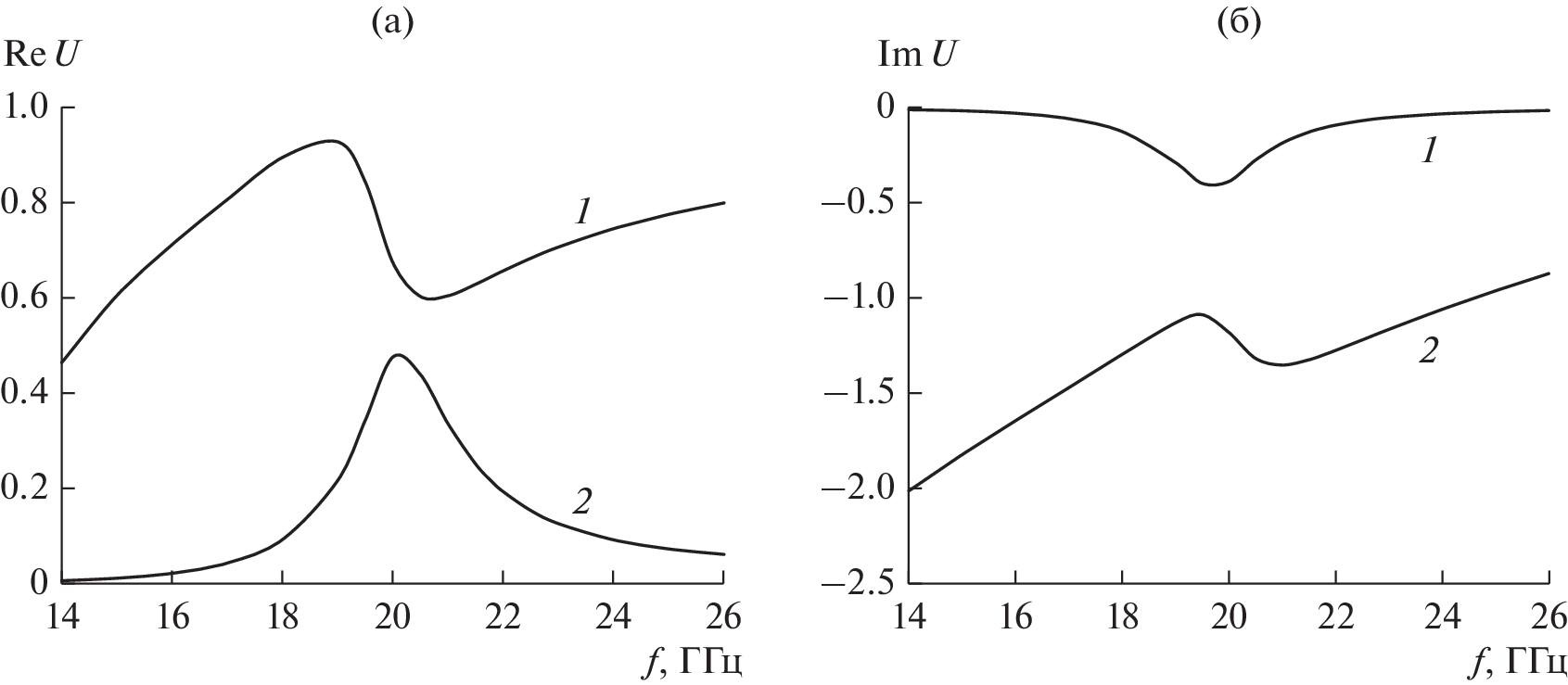

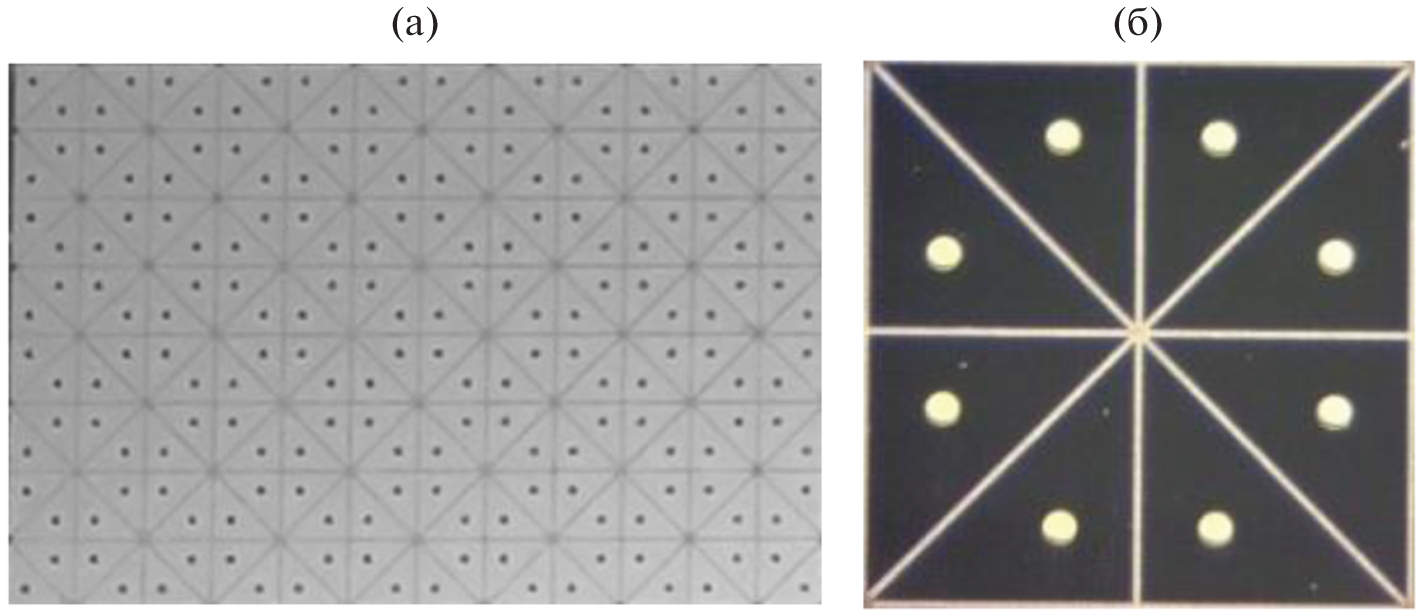

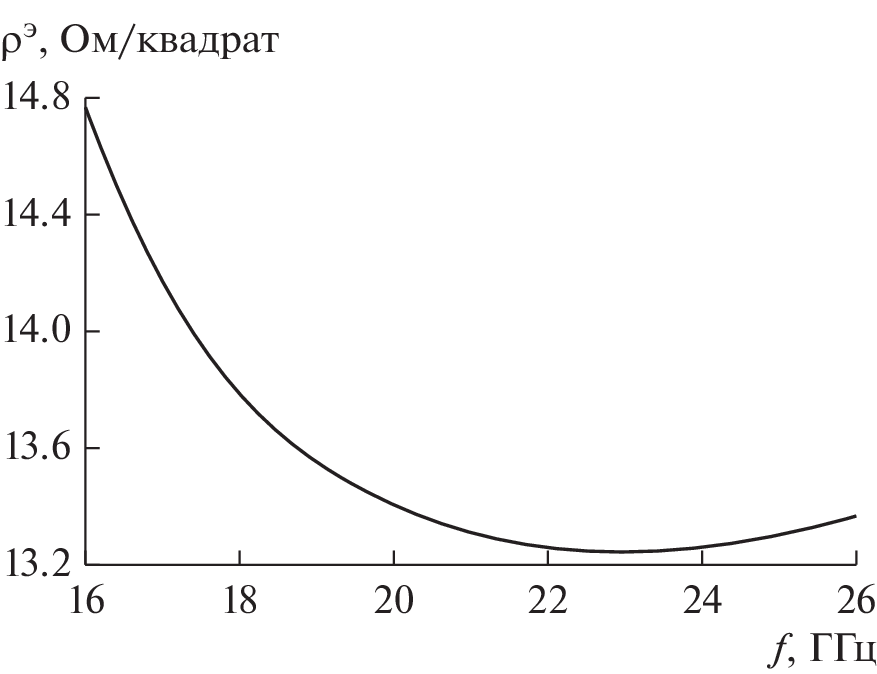

experimental samples have been manufactured, and their characteristics have been studied. It is shown that in the measurement frequency range of 14.7–26.7 GHz there is a smooth increase in the attenuation introduced by the absorbing screen with increasing frequency to a maximum value of 20–23 dB at a frequency of about 20 GHz, and then a smooth decline. The amount of attenuation increases as the length of the screen increases and can reach any value. The manufactured samples of the absorbing screen provide significant attenuation in the required frequency range with a small substrate thickness and can be successfully used in space equipment to ensure electromagnetic compatibility.

About the authors

M. V. Alimov

JSC Russian Space Systems

Email: zhukov.aa@spacecorp.ru
Moscow, 111250 Russia

A. A. Zhukov

JSC Russian Space Systems; Moscow Aviation Institute (National Research University)

Email: zhukov.aa@spacecorp.ru
Moscow, 111250 Russia; Moscow, 125993 Russia

S. D. Yakukhin

JSC Russian Space Systems

Author for correspondence.
Email: zhukov.aa@spacecorp.ru
Moscow, 111250 Russia

References

  1. ТУ 6-00-5761783-322-891. “Пластины эластичные марок “ХВ”. М.: Госстандарт, 1989. https://ohranatruda.ru/upload/iblock/52b/4293841952.pdf.
  2. Рязанцев Р.О., Саломатов О.П., Поленга С.В. // Письма в ЖТФ. 2021. Т. 47. № 23. С. 19.
  3. Assal A., Breiss H., Benzergaet R. et al. // Micromachines. 2020. V. 11. № 10. Article No. 930.
  4. Якухин С.Д., Жуков А.А., Алимов М.В. Планарная СВЧ поглощающая структура и способ ее изготовления. Патент РФ № 2781764. Опубл. Офиц. бюл. “Изобретения. Полезные модели” № 29 от 17.10.2022.
  5. Буянкин А.В., Поймалин В.Э. Устройство экранирования многослойной СВЧ-платы от электромагнитного излучения. Патент РФ № 2713650. Опубл. Офиц. бюл. “Изобретения. Полезные модели” № 4 от 06.02.2020.
  6. Взятышев В.Ф. Диэлектрические волноводы. М.: Сов. радио, 1970.
  7. Егоров Ю.В. Частично заполненные прямоугольные волноводы. М.: Сов. радио, 1967.
  8. Вайнштейн Л.А. Электромагнитные волны. М.: Радио и связь, 1988.
  9. Уолтер К. Антенны бегущей волны. М.: Энергия, 1970.
  10. Марков Г.Т., Чаплин А.Ф. Возбуждение электромагнитных волн. 2-е изд. М.: Радио и связь, 1983.
  11. Бреховских Л.М. Волны в слоистых средах, М.: Изд-во АН СССР, 1957.
