Исследование распространения водородно-воздушного пламени в плоском зазоре методом инфракрасной визуализации

封面

如何引用文章

全文:

开放存取 开放存取
受限制的访问 ##reader.subscriptionAccessGranted##
受限制的访问 订阅存取

详细

В статье представлено экспериментальное исследование распространения водородно-воздушного пламени в плоском зазоре с центральным воспламенением. Впервые применена высокоскоростная инфракрасная визуализация, которая позволила детально рассмотреть начальную стадию формирования пламени в плоском зазоре и определить структуры, образующиеся в процессе сгорания смеси. При сгорании бедных водородно-воздушных смесей обнаружен распад дефлаграционного фронта пламени, приводящий к образованию отдельных очагов, распространяющихся радиально. Отмечено, что данный эффект наблюдается только при толщине зазора не более 5 мм и объемном содержании водорода в смеси не более 10%. Проанализирована интенсивность излучения продуктов сгорания в зависимости от состава смеси и толщины плоского зазора. Актуальность работы обусловлена требованиями безопасности водородной энергетики, в частности взрывобезопасности водородных топливных ячеек.

全文:

受限制的访问

作者简介

В. Володин

Объединенный институт высоких температур РАН

Email: golub@ihed.ras.ru
俄罗斯联邦, Москва

В. Голуб

Объединенный институт высоких температур РАН

编辑信件的主要联系方式.
Email: golub@ihed.ras.ru
俄罗斯联邦, Москва

А. Ельянов

Объединенный институт высоких температур РАН

Email: golub@ihed.ras.ru
俄罗斯联邦, Москва

参考

  1. Gaydon A.G. The Spectroscopy of Flames. Chapman and Hall Ltd., 1974. 411 p.
  2. Попов Ю.А. О влиянии пульсаций температуры на излучение пламени и методе обращения спектральных линий // ТВТ. 1980. Т. 18. № 2. С. 383.
  3. Луизова Л.А., Смирнов Б.М., Хахаев А.Д., Чугин В.П. Излучательные свойства пламени свечи // ТВТ. 1990. Т. 28. № 5. С. 897.
  4. Руднев Б.И., Повалихина О.В. Анализ особенностей излучения пламени в камере сгорания дизельных двигателей // Науч. тр. Дальрыбвтуза. 2007. № 19. С. 80.
  5. Burrows M.C. Radiation Processes Related to Oxygen–Hydrogen Combustion at High Pressures // Proc. Combust. Inst. 1965. V. 10. № 1. P. 207.
  6. Ferrari M., Quaresima V. A Brief Review on the History of Human Functional Near-infrared Spectroscopy (fNIRS) Development and Fields of Application // Neuroimage. 2012. V. 63. № 2. P. 921.
  7. Kim W.K., Mogi T., Dobashi R. Flame Acceleration in Unconfined Hydrogen/Air Deflagrations Using Infrared Photography // J. Loss Prev. Process Ind. 2013. V. 26. № 6. P. 1501.
  8. Pitz R.W., Cattolica R., Robben F., Talbot L. Temperature and Density in a Hydrogen–Air Flame from Rayleigh Scattering // Combust. Flame. 1976. V. 27. P. 313.
  9. Bykov V., Kiverin A., Koksharov A., Yakovenko I. Analysis of Transient Combustion with the Use of Contemporary CFD Techniques // Comput. Fluids. 2019. V. 194. P. 104310.
  10. Яковенко И.С., Котельников А.Л., Киверин А.Д. Влияние дисперсных капель воды на ускорение пламени и переход к детонации // Вестник ОИВТ. 2022. Т. 8. С. 48.
  11. Bivol G., Gavrikov A., Golub V., Elyanov A., Volodin V. 3D Surface of an Unstable Hydrogen–Air Flame // Exp. Therm. Fluid Sci. 2021. V. 121. P. 110265.
  12. Sizikov V.S., Evseev V., Fateev A., Clausen S. Direct and Inverse Problems of Infrared Tomography // Appl. Opt. 2016. V. 55. № 1. P. 208.
  13. Elyanov A.E., Gavrikov A.I., Golub V.V., Mikushkin A.Yu., Volodin V.V. Propagation Dynamics Uncertainty Analysis of a Premixed Laminar Unstable Hydrogen–Air Flame // Process Saf. Environ. Prot. 2022. V. 164. P. 50.
  14. Аминов Р.З., Егоров А.Н., Рыжков А.А. Исследование горения топливной смеси H2–O2–H2O в камере сгорания водородного парогенератора // ТВТ. 2022. Т. 60. № 4. С. 557.
  15. Kuznetsov M., Grune J. Experiments on Combustion Regimes for Hydrogen/Air Mixtures in a Thin Layer Geometry // Int. J. Hydrogen Energy. 2019. V. 44. № 17. P. 8727.
  16. Veiga-López F., Kuznetsov M., Martínez-Ruiz D., Fernández-Tarrazo E., Grune J., Sánchez-Sanz M. Unexpected Propagation of Ultra-lean Hydrogen Flames in Narrow Gaps // Phys. Rev. Lett. 2020. V. 124. № 17. 174501.
  17. Kuznetsov M., Grune J., Tengah S., Yanez J. Experimental Study of 2D-instabilities of Hydrogen Flames in Flat Layers // Proc. 25th ICDERS. 2–7 August. 2015. Leeds, UK, 2015. P. 313.
  18. Veiga-López F., Kuznetsov M., Yanez J., Grune J., Sánchez-Sanz M. Flame Propagation Near the Limiting Conditions in a Thin Layer Geometry // Proc. 8th ICHS. Adelaide, Australia, 2019. P. 193.
  19. Veiga-López F., Martínez-Ruiz D., Sánchez-Sanz M., Kuznetsov M. Thermoacoustic Analysis of Kean H2–Air Premixed Flames in Thin Layers // Proc. 27th ICDERS. 28 July–2 August. 2019. V. 28. 169.
  20. Michelson D.M., Sivashinsky G.I. Nonlinear Analysis of Hydrodynamic Instability in Laminar Flames–II. Numerical Experiments // Acta Astronaut. 1977. V. 4. № 11–12. P. 1207.
  21. Escanciano J.Y., Kuznetsov M., Veiga-López F. Characterization of Unconventional Hydrogen Flame Propagation in Narrow Gaps // Phys. Rev. E. 2021. V. 103. № 3. 033101.
  22. Bychkov V., Akkerman V., Fru G., Petchenko A., Eriksson L.-E. Flame Acceleration in the Early Stages of Burning in Tubes // Combust. Flame. 2007. V. 150. № 4. P. 263.
  23. Alexeev M.M., Semenov O.Y., Yakush S.E. Experimental Study on Cellular Premixed Propane Flames in a Narrow Gap between Parallel Plates // Combust. Sci. Technol. 2018. V. 191. № 7. P. 1256.
  24. Москалев П.В., Денисенко В.П., Кириллов И.А. Классификация и динамика ультрабедных водо-родо-воздушных пламен в горизонтальных цилиндрических ячейках Хеле–Шоу // ЖЭТФ. 2023. Т. 164. № 1. С. 117.
  25. Fernández-Galisteo D., Kurdyumov V.N., Ronney P.D. Analysis of Premixed Flame Propagation between Two Closely-spaced Parallel Plates // Combust. Flame. 2018. V. 190. P. 133.
  26. Jang H.J., Jang G.M., Kim N.I. Unsteady Propagation of Premixed Methane/Propane Flames in a Mesoscale Disk Burner of Variable-gaps // Proc. Combust. Inst. 2019. V. 37. № 2. P. 1861.
  27. Guo Zh., Wu F., Diao Sh., Wen X. Unstable Combustion Behavior of Syngas/Air Mixture with Different Components in a Narrow Gap Disk Reactor // Int. J. Hydrogen Energy. 2024. V. 54. P. 1357.

补充文件

附件文件
动作
1. JATS XML
下载

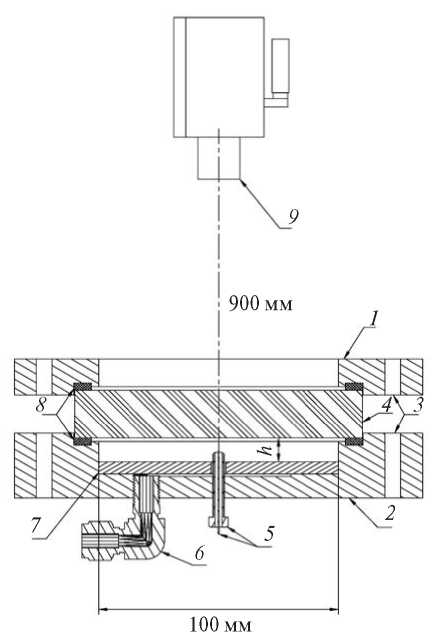

2. Fig. 1. Experimental setup: 1 – pressure flange; 2 – lower flange (base); 3 – holes for fastening the flanges together; 4 – KI glass; 5 – spark igniter; 6 – gas nozzle; 7 – plate forming the studied gap h; 8 – rubber seals; 9 – infrared camera.

下载 (23KB)
索引源数据

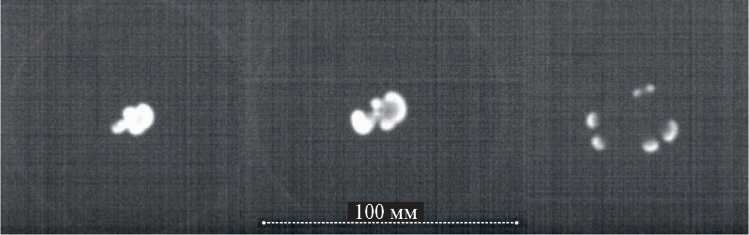

3. Fig. 2. Infrared images of the propagating hydrogen-air flame front with 10 vol. % hydrogen and a gap thickness of 5 mm at times of 5.4, 13.5, and 40.5 ms (from left to right).

下载 (15KB)
索引源数据

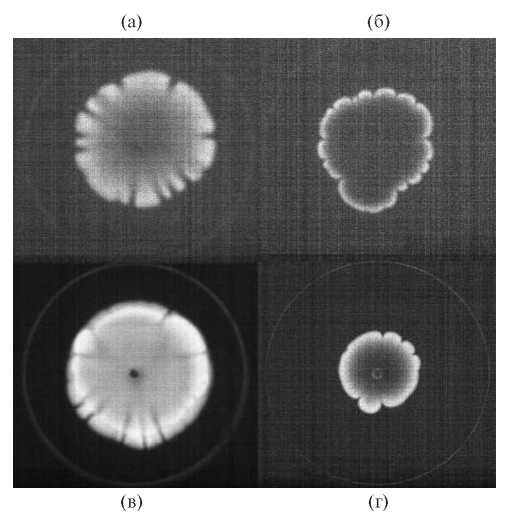

4. Fig. 3. Infrared images of the hydrogen-air flame front: (a) – 10 vol. % hydrogen in the mixture, gap thickness of 10 mm, time – 40.5 ms; (b) – 15 vol. %, 3 mm, 13.5 ms; (c) – 15 vol. %, 10 mm, 13.5 ms; (d) – 20 vol. %, 3 mm, 5.4 ms.

下载 (20KB)
索引源数据

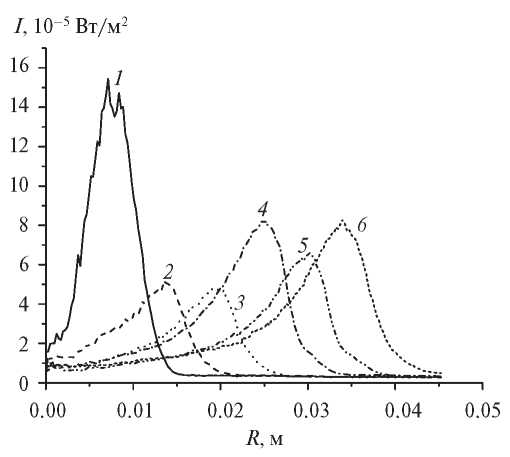

5. Fig. 4. Graph of radiation intensity distribution along the radius for different moments of time of propagation of the hydrogen-air flame front with a hydrogen content of 10 vol. % in a gap 10 mm thick: 1 – 5.4 ms, 2 – 16.2, 3 – 27, 4 – 37.8, 5 – 48.6, 6 – 59.5.

下载 (17KB)
索引源数据

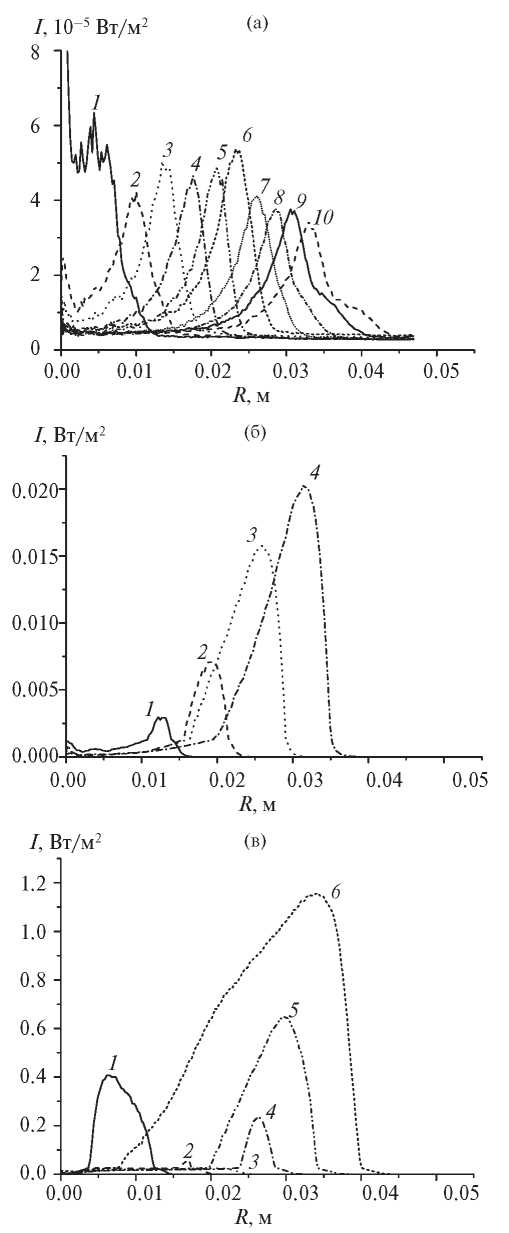

6. Fig. 5. Graphs of radiation intensity distribution along the radius for different moments of time of propagation of the hydrogen-air flame front with a hydrogen content of 15 vol. % in a gap of different thickness: (a) – 5 mm, (b) – 7, (c) – 10; 1 – 5.4 ms, 2 – 8.1, 3 – 10.8, 4 – 13.5, 5 – 16.2, 6 – 18.9, 7 – 21.6, 8 – 24.3, 9 – 27, 10 – 29.7.

下载 (46KB)
索引源数据

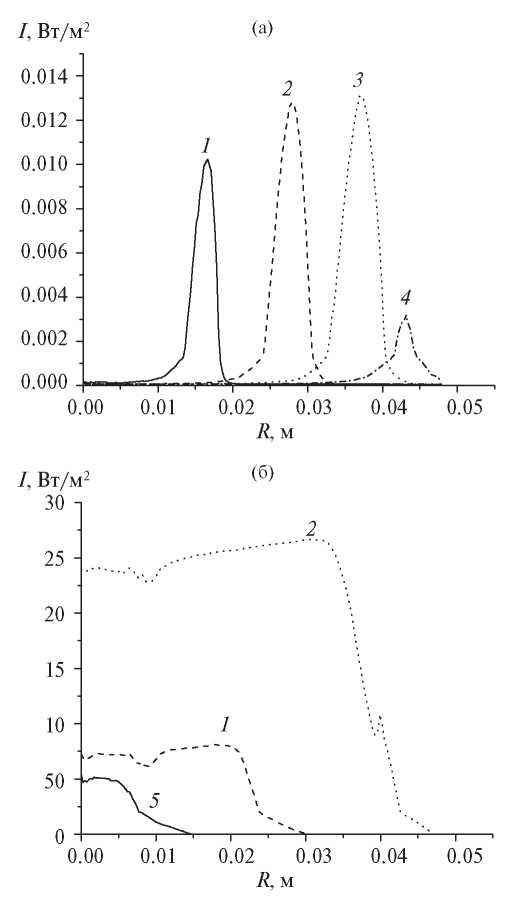

7. Fig. 6. Graphs of radiation intensity distribution along the radius for different moments of time of propagation of the hydrogen-air flame front with a hydrogen content of 20 vol.% in a gap of 3 (a) and 10 mm (b) thickness; 1 – 5.4 ms, 2 – 8.1, 3 – 10.8, 4 – 13.5, 5 – 2.7.

下载 (28KB)
索引源数据

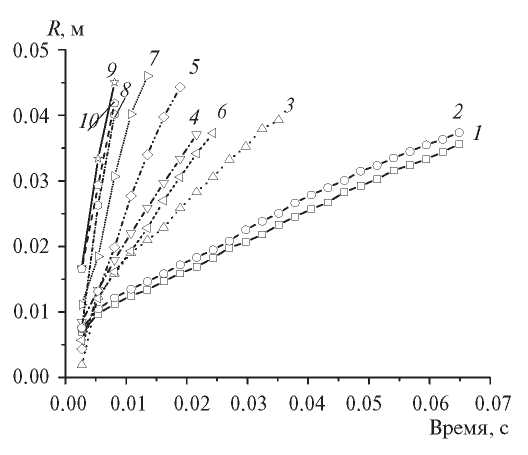

8. Fig. 7. Graph of the dependence of the average radius on time under different conditions: 1 – 10 vol.% hydrogen in the mixture, gap thickness – 7 mm; 2 – 10, 10; 3 – 15, 3; 4 – 15.5; 5 – 15, 7; 6 – 15, 10; 7 – 20, 3; 8 – 20.5; 9 – 20, 7; 10 – 20, 10. 

下载 (19KB)
索引源数据
