Электрические разряды в электролитно-пузырьковой среде раствора сульфата аммония в водопроводной воде при атмосферном давлении

Capa

Citar

Texto integral

Resumo

Разработана экспериментальная установка для исследования электрического разряда вдоль стальной иглы в электролитно-пузырьковой среде раствора сульфата аммония в водопроводной воде, которая имеет практическое значение для очистки и полировки медицинских изделий. Изучены вольт-амперные характеристики электрического разряда в рассматриваемых условиях. Установлен механизм развития процессов очистки и полировки медицинских игл из нержавеющей стали с погружением в раствор сульфата аммония в водопроводной воде. Выявлено, что электрические разряды при больших концентрациях электролита приводят к порче острого конца иглы.

Texto integral

Введение

Экспериментальные и теоретические исследования электрических разрядов в электро-литно-пузырьковой среде имеют большое практическое значение [1]. Эти разряды используются в электролитно-плазменной технологии [2, 3], например, для очистки и полировки металлических изделий с погружением или без погружения в электролит. В [4–7] рассмотрены аспекты практического использования электрических разрядов в электролитно-пузырьковой среде для обеззараживания воды. В обзорных работах [8, 9] исследования посвящены электрическому разряду в жидкости, а также рассмотрено влияние газовой фазы на разряд. Установлено горение многоканального разряда внутри пузырьков в [10, 11]. В [12, 13] изучены особенности горения и развития разряда между струйным анодом и металлическим катодом в электролитно-пузырьковой среде. В [14, 15] приведены результаты экспериментального исследования разряда переменного тока в электролите хлорида натрия при атмосферном и пониженном давлениях в пузырьковой среде внутри полиэтиленовой трубки.

Целью данной работы являются экспериментальные исследования характеристик электрического разряда в электролитно-пузырьковой среде раствора сульфата аммония в водопроводной воде, а также изучение механизма очистки и полировки медицинской иглы из нержавеющей стали.

Обсуждение результатов экспериментальных исследований

Разработана и создана установка для экспериментального исследования электрического разряда вдоль стальной иглы в электролитно-пузырьковой среде раствора сульфата аммония в водопроводной воде при атмосферном давлении. Исследования проведены в диапазонах напряжения U = 20–160 В, тока I = 5–40 А при концентрациях электролита сульфата аммония 1–10%, межэлектродном расстоянии между креплением иглы и поверхностью электролита l1 = 1–5 мм и глубиной погружения иглы в электролит l2 = 35–39 мм.

На рис. 1 представлена экспериментальная установка для исследования электрического разряда в электролитно-пузырьковой среде раствора сульфата аммония в водопроводной воде при атмосферном давлении. Отличие источника питания постоянного тока состоит в использовании тиристорного стабилизатора. Газожидкостная пузырьковая среда в электролите образуется после зажигания электрического разряда.

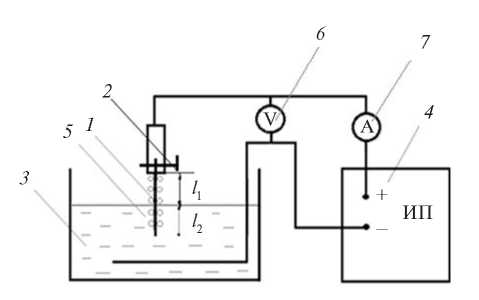

Рис. 1. Экспериментальная установка: 1 – медицинская игла, 2 – медное крепление, 3 – электролит, 4 – источник питания, 5 – пузырьковая среда в электролите в процессе горения электрического разряда, 6 – вольтметр, 7 – амперметр.



На рис. 2 приведена осредненная вольт-амперная характеристика (ВАХ) электрического разряда постоянного тока в электролитно-пузырьковой среде при атмосферном давлении, l1 = 5 мм и l2 = 35 мм. Для измерения напряжения использован вольтметр с классом точности 1.5%, а для измерения силы тока – амперметр с классом точности 1.5%. Межэлектродное расстояние определялось с помощью штангенциркуля с точностью 0.05 мм. В качестве электролита взят 1%-ный раствор сульфата аммония. Как видно из рис. 2, ВАХ электрического разряда имеет почти линейно возрастающий характер.

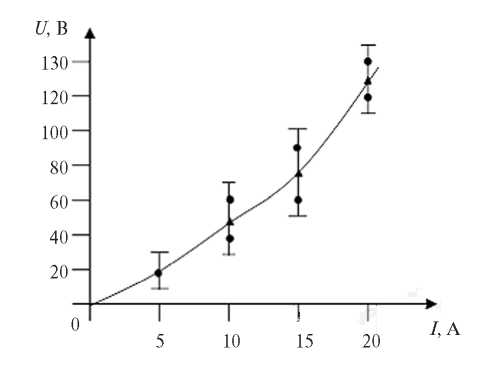

Рис. 2. Осредненная ВАХ электрического разряда постоянного тока в электролитно-пузырьковой среде при атмосферном давлении, l1= 5 мм, l2 = 35 мм.



На поверхности необработанной стальной иглы из нержавеющей стали наблюдаются шероховатости (рис. 3а). На рис. 3б приведена фотография полированной поверхности медицинской иглы. Обработка производилась электрическим разрядом постоянного тока в электролитно-пузырьковой среде раствора сульфата аммония в водопроводной воде при атмосферном давлении, l1 = 5 мм и концентрации электролита 1.5%. Очистка и полировка поверхности происходит за время от 5 до 10 с. При этом конец иглы притупляется в зависимости от концентрации и состава электролита. Полировка поверхности происходит благодаря электрическому разряду, который образуется вдоль стальной иглы. В процессе полировки на поверхности иглы образуется плазменно-пузырьковая оболочка (ППО), как показано на рис. 3в и 3г. Между иглой и ППО горят микроразряды. Аналогичные микроразряды наблюдаются также в процессе обработки, когда торец электрода находится вне электролита. Фотографии поверхностей иглы до и после полировки сделаны через оптический микроскоп.



Рис. 3. Фотографии неполированной (а) и полированной (б) медицинских игл из нержавеющей стали; (в) – процесс полировки вдоль стальной иглы: (г) – схема образования ППО вдоль иглы.



Заключение

Изучены ВАХ электрических разрядов постоянного тока в электролитно-пузырьковой среде вдоль стальной иглы. Обнаружено, что в процессе полировки на поверхности иглы образуется ППО, внутри которой горят микроразряды. Установлено, что электрический пробой происходит между острым концом медного крепления и электролитом при малых межэлектродных расстояниях (l1 < 5 мм).Выявлено, что большие токи и концентрации электролита порядка 10% раствора сульфата аммония в водопроводной воде приводят к порче острого конца иглы.

Исследование выполнено за счет гранта РНФ № 21-79-30062.

×
