Sorption-atomic absorption determination of Cu(II) ions in technogenic waters

全文:

Развитие промышленности, увеличение производственных мощностей приводит к повышению содержания ионов тяжелых и токсичных металлов в отходах производств [1]. Для контроля их состава необходимы эффективные, простые, точные и чувствительные методы, позволяющие определять компоненты в сложных смесях.

Методы определения компонентов с предварительным концентрированием сорбцией [2, 3] на неорганические материалы с привитыми функциональными группами [4, 5], сорбенты и ионообменники, модифицированные органическими реагентами [6−9], а также применение органических реагентов, иммобилизованных на гранулированных [10, 11] и волокнистых полимерных сорбентах [12−14], позволяют снизить пределы обнаружения ионов металлов на несколько порядков и повысить селективность их определения. Методы разделения и концентрирования позволяют несколько упростить условия определения и расширить возможности применения для этого инструментальных методов анализа [15].

Медь является важным элементом для человека и растений, когда присутствует в микроколичествах, в то время как в больших концентрациях она оказывает вредное воздействие [16]. Целью настоящей работы явилось создание методики сорбционно-атомно-абсорбционного определения ионов меди(II) в различных технологических растворах и водах.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Оборудование. Для определения ионов металлов в водных растворах использовали атомно-абсорбционный спектрометр Shimadzu AA-7700 (Япония) с атомизацией в пламени состава воздух−ацетилен. Кислотность среды контролировали с помощью цифрового рН-метра PHS-3E (Китай) с использованием мешалки MS7-H550-S. Применяли сканирующий электронный микроскоп JEOL JSM-IT200LA (США), аналитические весы ABS 120-4N (Китай). Спектры диффузного отражения регистрировали на приборе Eye-One Pro мини-спектрофотометр (Китай).

Реагенты. Готовили растворы реагентов ч. д. а. в бидистиллированной воде. Для приготовления 0.0100 М (163.84 мкг/мл) раствора меди(II) в 5%-ной HNO₃ использовали CuSO₄·5H₂O ч. д. а. Рабочие растворы перед применением готовили разбавлением стандартных растворов. Для хлорирования волокна и создания кислой среды использовали 0.1000 М стандартный раствор HCl. Стандартный раствор торона I с концентрацией 2 × 10^–3 М готовили точным взвешиванием 0.1064 г реагента и растворением его в мерной колбе емк. 100 мл. Сорбенты массой ~0.2000 г [17, 18] взвешивали на аналитических весах.

Получение сорбентов и подготовка их к работе. Использовали сорбенты, полученные путем модификации полиэтиленполиамином полимеров поливинилхлорида (сорбент ППЕ-1 в виде гранул), а также полиакрилонитрила (ПАН) (сорбенты ППФ-1 и ППА-1 в виде волокон), селективные к ионам тяжелых металлов. Для синтеза сорбента ППА-1 волокна ПАН сначала активировали гидроксиламином, затем добавляли 50%-ный раствор ПЭПА при 100°С в течение 3 ч. Волокно ППФ-1 получали добавлением помимо этого формальдегида и фосфористой кислоты. Оптимальные условия модификации сорбентов, установленные ранее [19−23], приведены в табл. 1.



Таблица 1. Физико-химические характеристики синтезированных сорбентов

Условия	ППЕ-1	ППА-1	ППФ-1
Состав сорбента	ПВХ + ПЭПА	ПЭПА + ПАН	ПЭПА + ПАН.
Добавленный реагент	CH3COOC2H5, C2H5OH	NH2OH	CH2O, H3PO3
Длительность реакции, ч	4	3	3
Температура реакции, °C	100	100	100
Форма сорбента	Гранулы	Волокно	Волокно



Методика модификации. 0.2000 г носителя ППФ-1 и ППА-1 (в виде волокнистой нити толщиной около 100 нм, площадью поверхности 30−100 г/м²) помещают в стакан емк. 50.0 мл, выдерживают в 0.1 М HCl в течение 4−5 ч, промывают 2−3 раза бидистиллированной водой до нейтральной реакции, при этом сорбенты переходят в ионизированную анионообменную Cl-форму. Полученные препараты хранят в чашках Петри для последующих экспериментов. Синтезированный полиамфолит не растворяется в органических растворителях (уксусной кислоте, этаноле), сильных кислотах и щелочах, что указывает на переход полимера в сшитое состояние в результате модификации.

Для описания химической структуры синтезированного сорбента ППФ-1 проанализировали его ИК-спектры в чистом виде и в присутствии соляной кислоты и сопоставили их с ИК-спектрами исходного ПАН (рис. 1а). При изучении ИК-спектров синтезированного полимера ППФ-1 (рис. 1б) обнаружили несколько характерных полос, соответствующих его функционально-аналитическим группам. Полосы поглощения в областях 3245.10, 2928.52, 2362.09, 1642.97 и 1448.22 см^–1 относятся к валентным и деформационным колебаниям –OH, −СH₂−, P−H, NH и P=O групп. После обработки соляной кислотой в области 1648.02 см^–1 обнаружена полоса, относящаяся к группе NH⁺ (рис. 1в).



Рис. 1. ИК-спектры волокон ПАН (а); ППФ-1 (б); ППФ-1, обработанного HCl (в); ППФ-1 с иммобилизованным тороном (г).



Иммобилизация реагента. Для улучшения аналитических параметров сорбентов и повышения чувствительности (в 10−100 раз) определения меди(II) на полученных сорбентах иммобилизовали торон I (4-[(2-арсонофенил)азо]-3-гидрокси-2,7-нафталин-дисульфокислоту). Установили, что торон I сорбируется анионообменником по механизму анионного обмена при значениях pH, соответствующих диссоциации сульфогруппы: P‒NH₂^{+ ‒}O₃S‒R; где P − полимерные сорбенты ППА-1 и ППФ-1, R − радикал торон I, содержащий сульфогруппу. Ионообменный характер сорбции подтверждается повышением кислотности жидкой фазы. После иммобилизации торона I на ионизированном полимере в ИК-спектре обнаружены полосы поглощения при 1446.26, 1179.89, 1029.80, 766.63–936.62 см^–1, которые относятся к валентным и деформационным колебаниям –Ar−N=N−Ar, −S=O, C−P, −Ar и свидетельствуют о наличии функционально-аналитических групп (ФАГ) торона I (рис. 1г).

Методика иммобилизации. В стаканы емк. 50 мл помещают 10 мл 0.1%-ного раствора торона I, 0.2000 г сорбента, магнитной мешалкой перемешивают в течение 4−5 мин, затем промывают сорбент бидистиллированной водой.

При взаимодействии иммобилизованного торона I с ионами меди происходит их сорбция на сорбенте с образованием комплекса, при этом в ИК-спектре появляется новая полоса поглощения в области 499.82–688.33 см^–1, характерная для связи –O–Cu.

Статическую обменную емкость сорбента (СОЕ) по отдельным элементам (СОЕ(Cu(II)) рассчитывали методом насыщения при экспериментально выбранных условиях по формуле:

$\mathrm{СОЕ}\left(\mathrm{Cu}\right(\mathrm{II}\left)\right)=\frac{c_1-c_2}{g}V$

где СОЕ(Cu(II)) − сорбционная емкость сорбента для иона Cu(II), мг/г; с₁ и с₂ –концентрация ионов металла в исходном растворе и в фильтрате соответственно, мг/мл; V – объем фильтрата, мл; g – масса сорбента, г.

Отбор проб. Для выяснения сорбционных свойств сорбентов готовили образцы стандартных растворов меди(II). В качестве проб использовали технологические сточные воды в производственной зоне Навоийской области согласно ГОСТу [24]. После фильтрации вод и доведения их рН до 2 образцы хранили в холодильнике при 5°C в течение месяца. Перед анализом значения pH образцов доводили до значения 5–6.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Для характеристики химической структуры полученных волокон с иммобилизованным на их поверхности тороном исследовали их элементный состав до и после сорбции меди (табл. 2). Полученные результаты показали, что сорбенты содержат атомы азота, придающие им анионообменные свойства. Иммобилизация торона I протекает в большей степени на волокне ППФ-1 (рис. 2а, б), чем на волокне ППА-1, сорбция меди на ППФ-1 также значительно выше. После иммобилизации торона I на этих волокнах наблюдается существенное изменение состава: в волокне ППФ-1 появляются новые элементы (As – 0.37%, S – 0.2%), которые входят в состав торона I. При этом изменяется цвет волокна от бесцветного до оранжево-красного. Медь распределена в волокне равномерно (рис. 2в), что свидетельствует о протекании хемосорбции, а количество меди в сорбенте составляет 15.85% (табл. 2).



Таблица 2. Элементный анализ волокон ППА-1, ППЭ-1 и ППФ-1

Сорбент	Состав, % (n = 3, P = 0.95)
	C	N	Cl	O	S	P	As	Cu
ППФ-1 + торон I	43.9 ± 0.2	30.9 ± 0.4	12.3 ± 0.1	12.3 ± 0.3	0.20 ± 0.02	0.02 ± 0.02	0.37 ± 0.06	–
ППФ-1 + торон I + Cu(II)	29.8 ± 0.2	12.9 ± 0.2	21.1 ± 0.1	19.5 ± 0.2	0.02 ± 0.01	0.03 ± 0.02	0.07 ± 0.04	15.85 ± 0.30
ППА-1	54.24 ± 0.09	34.5 ± 0.3	0.54 ± 0.02	9.9 ± 0.1	0.02 ± 0.01	–	0.03 ± 0.02	–
ППА-1 + торон I + Cu(II)	55.9 ± 0.1	25.4 ± 0.3	0.13 ± 0.01	16.5 ± 0.2	0.13 ± 0.01	–	0.17 ± 0.03	0.35 ± 0.06



Рис. 2. Электронные микрофотографии волокон ППФ-1 после иммобилизации торона I (а), абсорбции меди(II) (б); вид распределения на поверхности волокон различных элементов (в) и меди(II) (г).



Заметны также значительные изменения на поверхности волокна (рис. 2б), указывающие на взаимодействие ионов металла с реагентом. Изучили зависимость от длины волны функции Кубелки − Мунка (F) сорбентов в отсутствие и в присутствии на сорбентах иммобилизованного реагента и его комплекса с ионами меди. Функцию Кубелки − Мунка рассчитывали по коэффициентам диффузного отражения, полученным с помощью Eye-One Pro, по следующей формуле:

$F\left(R\right)=\frac{{(1-R)}^2}{2R}=\frac{\mathrm{2,3}c\epsilon }{S}$

где R – коэффициент диффузного отражения; ε – молярный коэффициент поглощения сорбата, М^–1 см^–1; c – его концентрация, М; S – коэффициент рассеяния, см^–1.

Предварительные исследования методом отражательной спектроскопии по выбору наилучшего сорбента показали, что наибольшее диффузное отражение при иммобилизации торона I достигается при использовании полиэтиленполиамина, модифицированного фосфористой кислотой (ППФ-1) (рис. 3).

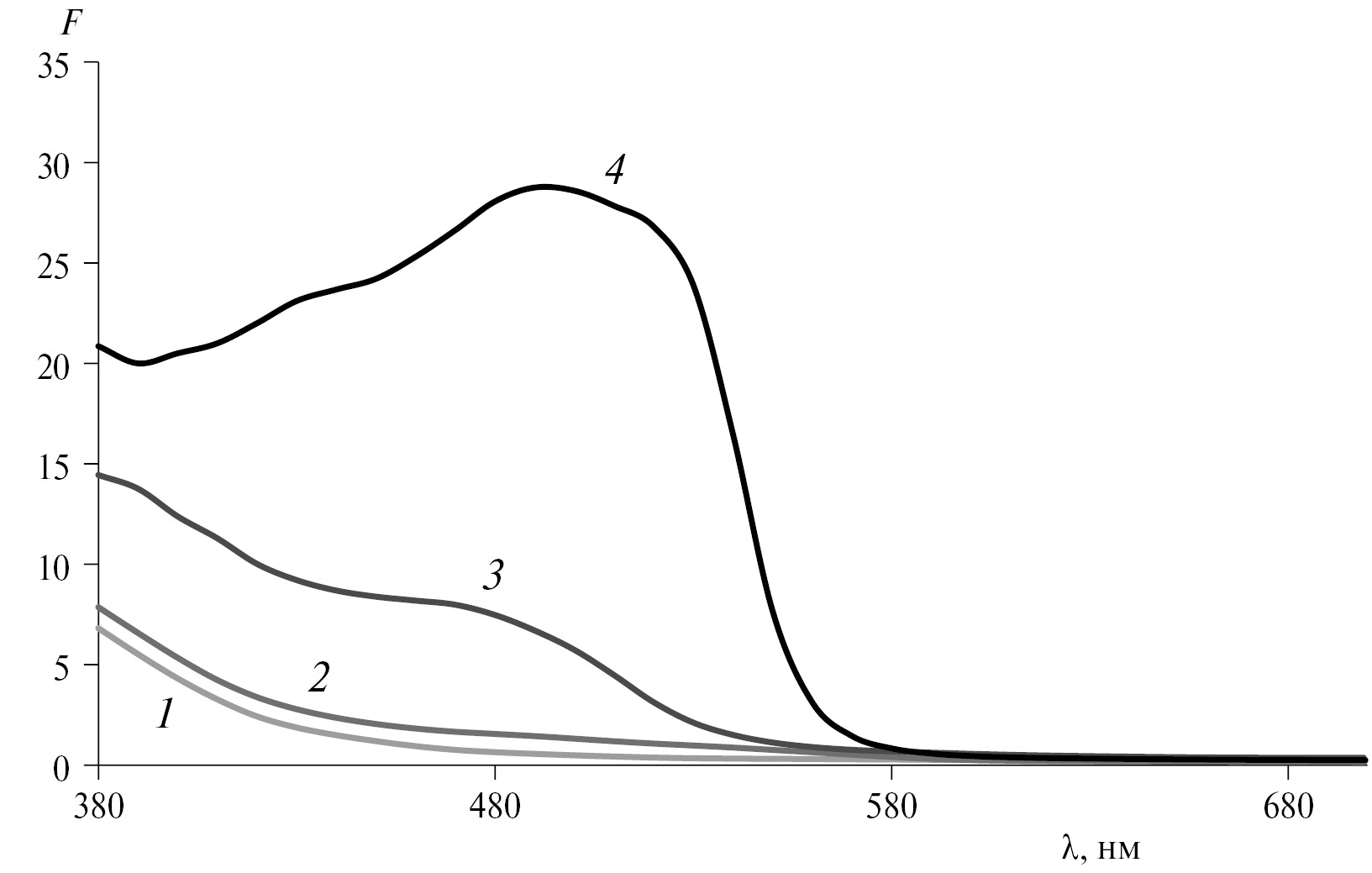

Рис. 3. Спектры диффузного отражения волокон ППA-1 (1), ППФ-1 (2) в отсутствие (3) и в присутствии иммобилизованного торона I (4).



Спектры диффузного отражения торона I (максимум около 580 нм) изменяются при связывании им с ионами меди(II) в твердой фазе, имеется гипсохромный сдвиг в области 490 нм. Как уже упоминалось, молекула реагента содержит группы –ОН и –N=N–, где кислород выступает в роли акцептора, а азот – в роли донора, которые образуют связи с ионами меди(II), при этом фиолетовая окраска изменяется на оранжево-коричневой цвет. Полученные результаты представлены на рис. 4.

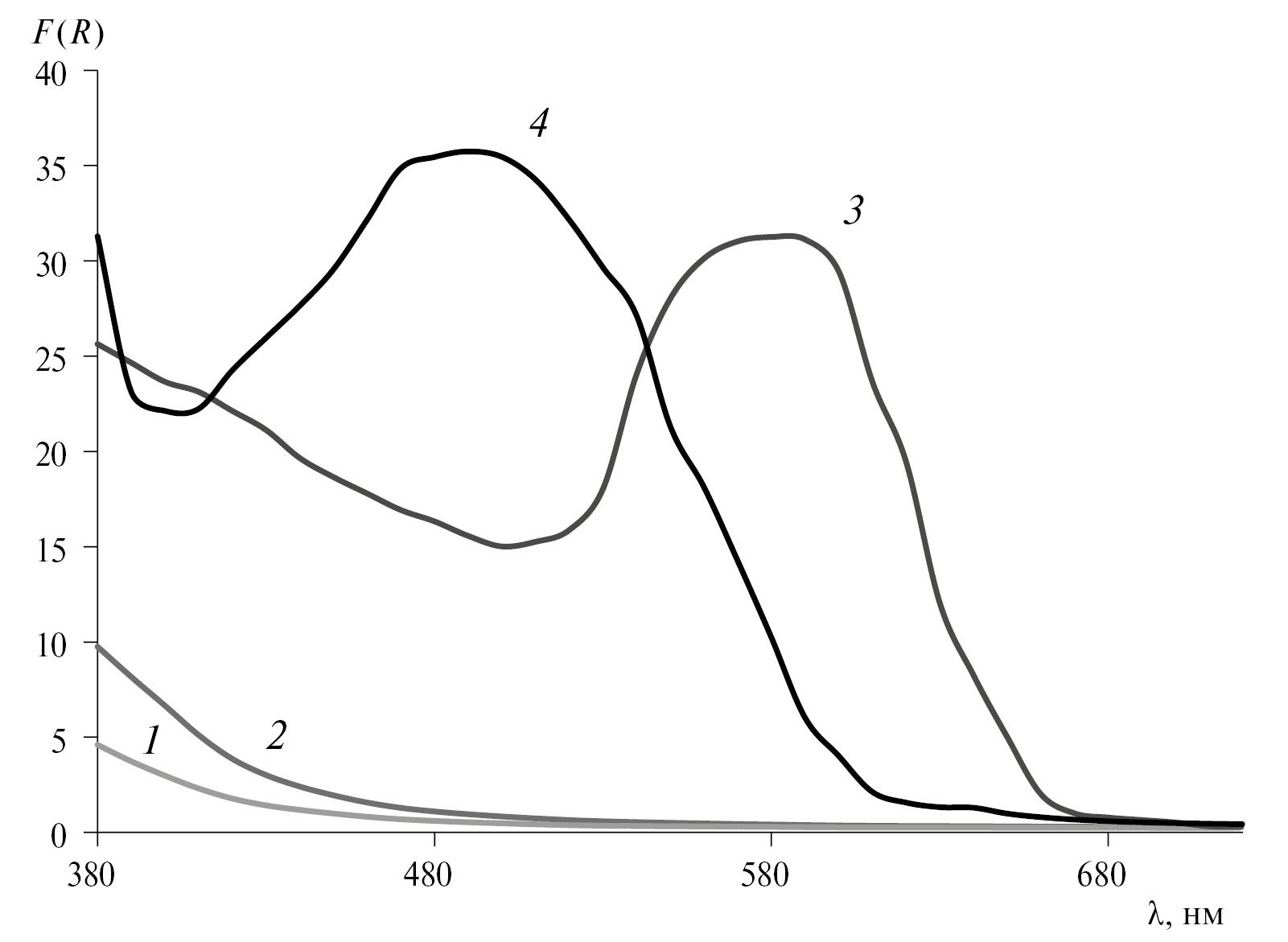

Рис. 4. Спектры диффузного отражения сорбентов ППФ-1 (1), ППФ-1 в Cl-форме (2), с иммобилизованным тороном I (3) и его комплексом с ионами меди(II) (4).



Влияние pH на сорбцию. Важную роль pH раствора играет в адсорбции металлов на волокнах с иммобилизованным органическим реагентом. В кислой среде возможно протонирование ФАГ хелатообразующих молекул, тогда как в щелочной среде многие металлы могут образовывать комплексы или осаждаться.

Изучили сорбцию ионов меди(II) в диапазоне pH 2.0−9.0. Из рис. 5 видно, что степень сорбции повышается с увеличением pH и достигает максимума в диапазоне рН 6−8. Это интервал рН выбрали в качестве наиболее подходящего для дальнейшей работы.

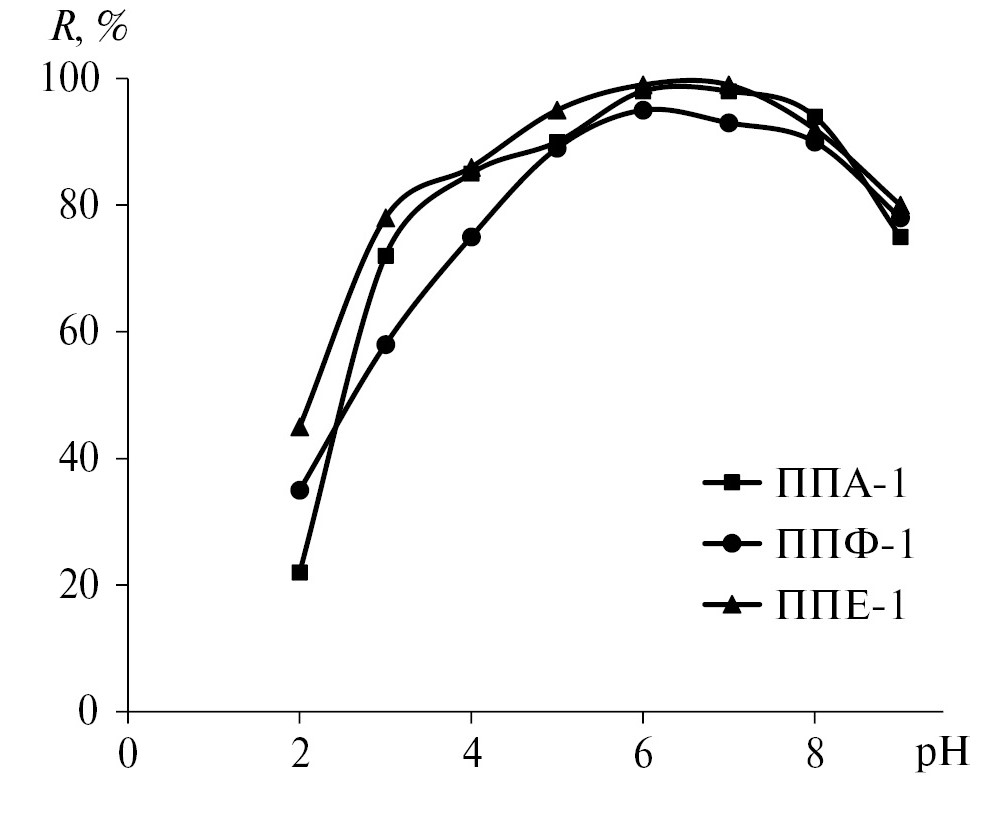

Рис. 5. Влияние pH на степень извлечения меди(II). Условия эксперимента: концентрация меди(II) 7.33 мг/мл, m_сорб. = 200 мг, t = 60 мин, 25°C.



Влияние количества сорбента. Влияние количества волокна и гранул сорбентов с иммобилизованным на них тороном I на сорбцию ионов меди(II) при оптимальных значениях pH исследовали при массе волокна 100−400 мг. Из рис. 6 видно, что количественное выделение меди происходит при массе сорбента 200−300 мг, которую выбрали для последующих исследований.

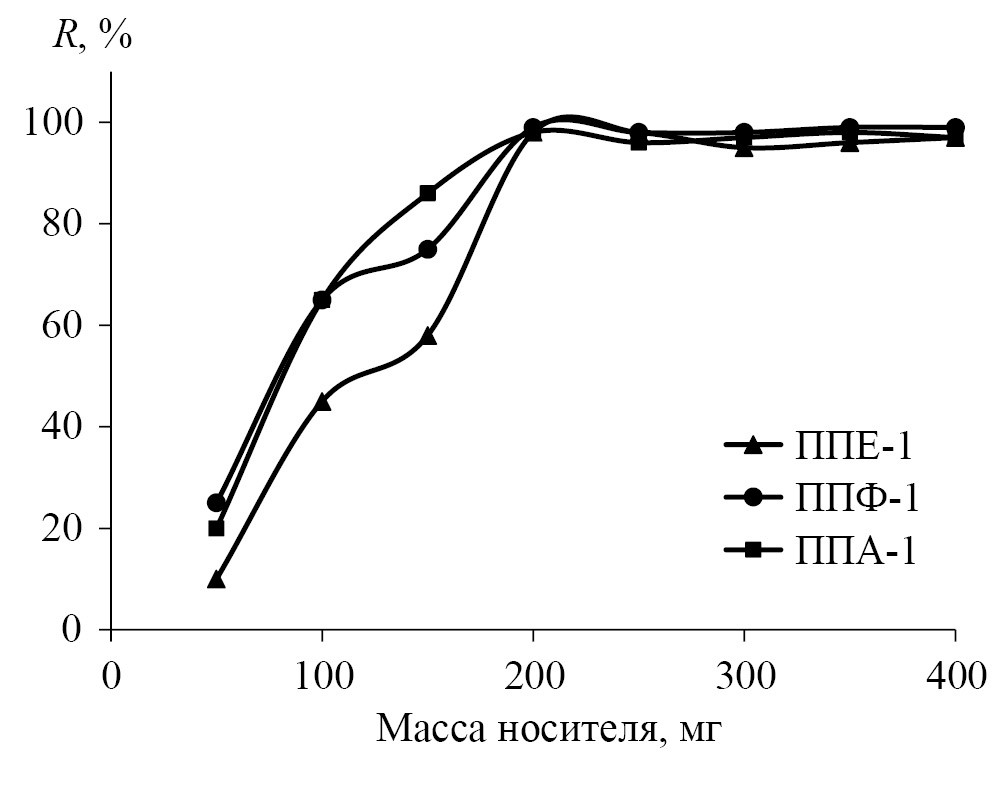

Рис. 6. Влияние количества волокна и гранулированного полимера на степень извлечения меди(II). Условия эксперимента см. в подписи к рис. 5.



Влияние времени сорбции на степень извлечение. Изучили зависимость степени сорбции меди(II) от времени (15−105 мин) на сорбенте ППФ-1, который оказался более перспективным для выделения меди. Полученные результаты показали, что сорбция меди(II) в течение 60 мин достигает уровня 94%; это время сорбции выбрали для последующих исследований. Зависимость степени сорбции меди(II) от времени представлена ниже.



Время, мин	15	30	45	60	75	90	105
Степень сорбции (%)	42	63	89	95	96	97	97



Влияние условий элюирования на разделение. Поскольку сорбция меди(II) при pH < 2 незначительна, элюирование проводили в слабокислой среде. Для десорбции меди(II) использовали различные концентрации и объемы HNO₃ (табл. 3). Результаты показали, что 15 мл 0.2 М HNO₃ достаточно для полного элюирования меди(II) при перемешивании в течение 30 мин. В последующих экспериментах в качестве элюента применяли HNO₃ с указанными концентрацией и объемом.



Таблица 3. Зависимость степени десорбции ионов меди(II) от концентрации азотной кислоты

Концентрация HNO3, М	Объем HNO3, мл	Степень десорбции меди(II), %
0.2	5.0	85
0.2	10.0	96
0.2	15.0	99
0.2	20.0	99
0.5	10.0	97
1.0	10.0	99



Важным фактором, определяющим сорбционную способность сорбентов, является их обменная емкость. Для ее определения через 200 мг сорбента пропускали 10 мл растворов меди(II) с концентрацией в диапазоне 50−500 мкг/мл при pH 6.0 в течение 2 ч. Приведенные на рис. 7 зависимости обменной емкости ППФ-1, ППА-1 и ППЕ-1 от концентрации меди(II) показали, что на указанных сорбентах ее максимальные значения составляют 39, 19 и 33 мг/г соответственно. Следовательно, наиболее перспективным сорбентом для выделения меди является ППФ-1.

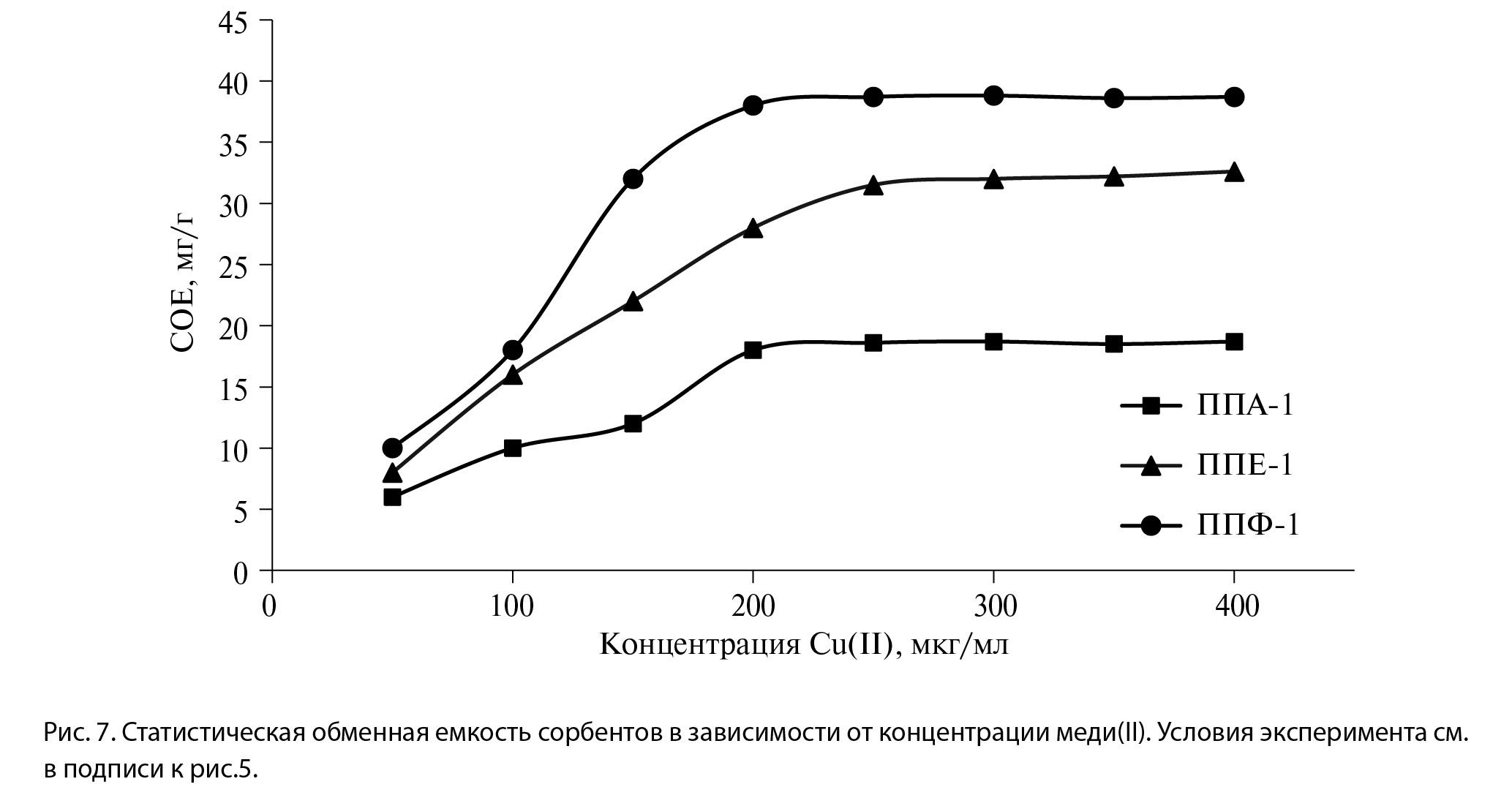

Рис. 7. Статистическая обменная емкость сорбентов в зависимости от концентрации меди(II). Условия эксперимента см. в подписи к рис.5.



Регенерация волокнистых сорбентов. Для удаления ионов меди(II) с волокнистого сорбента их десорбировали 0.2 М HNO₃ в течение 1 ч. Затем сорбент промывали бидистиллированной водой до нейтральной реакции среды. Погрешность результатов (n = 3) составила <5%. Сорбент показал наилучшую стабильность и возможность повторного использования для выделения меди(II).

Влияние посторонних ионов. Изучили влияние различных катионов и анионов на сорбцию меди(II) на сорбенте с иммобилизованным тороном I. В качестве предельных допустимых концентраций мешающих ионов приняли такие их избытки, при которых возможно извлечение не менее 90% меди. Результаты показали (в скобках приведены допустимые мольные избытки), что ионы Na⁺ (300), K⁺(300), NH₄⁺(300), Ca²⁺ (50), Mg²⁺(50), Co²⁺(50), Mn²⁺(20), Ni²⁺(20) не оказывают значительного влияния на концентрирование и определение ионов меди(II). Это объясняется низкой адсорбционной способностью или меньшей скоростью взаимодействия мешающих ионов с тороном I. Таким образом, наличие многих сопутствующих ионов не влияет на извлечение меди(II) в выбранных условиях.

Для расчета предела обнаружения меди(II) проанализировали в оптимальных условиях 12 серий стандартных растворов по приведенной выше методике. Предел обнаружения меди(II) составил 0.05 мкг/мл, относительное стандартное отклонение – 0.033.

Для подтверждения правильности результатов анализа различных вод, полученных методом атомно-абсорбционной спектрометрии (ААС) с атомизацией в пламени, проанализировали пробы техногенной воды после сорбции меди на сорбенте ППФ-1 независимым методом инверсионной вольтамперометрии (ИВ). В пробе техногенной воды после сорбции на сорбенте ППФ-1 методами ААС с атомизацией в пламени и ИВ (n = 12, f1 = f2 = 11, P = 0.99) соответственно найдено 3.75 мкг/мл Cu(II) (s_r = 0.17) и 3.71 мкг/мл Cu(II) (s_r = 0.15). Сравнение полученных двумя методами результатов анализа по F- и t-критериям (t_эксп = 1.45, t_табл = 2.83; F_эксп = 1.31, F_табл = 4.47) показало отсутствие значимых расхождений между ними и систематической погрешности.

Определение меди(II) в реальных образцах вод. Разработанную методику с использованием сорбента ППФ-1 применили для определения ионов меди(II) в образцах техногенных, сточных и промышленных вод. Предварительно провели эксперименты по извлечению различных количеств меди(II) из этих образцов. Достигнутые степени извлечения 95–98% оказались достаточными для определения следовых количеств меди(II) в пробах воды (табл. 4).



Таблица 4. Результаты определения меди(II) в образцах воды сорбционно-атомно-абсорбционным методом с использованием сорбента ППФ-1 (n = 3)

Введено Cu(II), мкг/мл	Техногенная вода		Сточная вода		Промышленная вода
	найдено, мкг/мл	степень извлечения, %	найдено, мкг/мл	степень извлечения, %	найдено, мкг/мл	степень извлечения, %
0	3.3 ± 0.3	–*	1.3 ± 0.3	–	2.4 ± 0.2	–
10.0	13.2 ± 0.3	97 ± 2	11.4 ± 0.1	97 ± 1	12.1 ± 0.2	97 ± 2
20.0	23.1 ± 0,1	95.6 ± 0.4	21.1 ± 0.2	95 ± 1	22.8 ± 0.1	98.0 ± 0.4

*Не обнаружено.



* * *

Предложенная сорбционно-атомно-абсорбционная методика концентрирования и определения меди(II) в техногенных, промышленных и сточных водах с помощью реагента торон I, иммобилизованного на волокнистых сорбентах ППА-1 и ППФ-1, является более чувствительной, воспроизводимой, а также простой и удобной в исполнении по сравнению с обычным атомно-абсорбционным вариантом. Разработанный способ выделения и определения микроэлементов, в частности меди, является экологически чистым и безопасным.

Авторы благодарят профессоров и преподавателей кафедры “Химии полимеров” Национального университета Узбекистана за предоставленные образцы полимерных материалов на основе ПАН, а также Т.Н. Шеховцову, профессора кафедры аналитической химии Московского государственного университета им. М.В. Ломоносова, за большую помощь в подготовке статьи.

ФИНАНСИРОВАНИЕ РАБОТЫ

Данная работа финансировалась за счет средств бюджета Национального университета Узбекистана. Никаких дополнительных грантов на проведение или руководство данным конкретным исследованием получено не было.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы данной работы заявляют, что у них нет конфликта интересов.
