Detecting trace amounts of peroxides and ammonium nitrate in fingerprints by ion mobility spectrometry

Full Text

Простота изготовления и доступность необходимых для синтеза химических компонентов является причиной высокого риска проведения террористических актов с использованием самодельных, так называемых “кухонных”, взрывчатых веществ (ВВ). К таким веществам относятся триацетона трипероксид (ТАТП), гексаметилентрипероксиддиамин (ГМТД) и нитрат аммония (НА), причем последнее ВВ может быть как кустарного, так и промышленного изготовления. В табл. 1 указаны города и даты совершения террористических актов и других противоправных деяний, связанных с использованием перечисленных выше ВВ. Из таблицы видно, какую серьезную угрозу представляют собой самодельные ВВ и насколько важна задача обнаружения взрывных устройств или зарядов на их основе.

Таблица 1. Города и даты проведения террористических актов и других противоправных деяний, связанных с использованием триацетона трипероксида (ТАТП), гексаметилентрипероксиддиамина (ГМТД) и нитрата аммония (НА)

В настоящее время одним из самых широко распространенных и эффективных методов обнаружения следов/микрочастиц ВВ является спектрометрия ионной подвижности [15–17]. Этот метод основан на отборе потенциально содержащей следы/микрочастицы ВВ твердой или жидкой пробы и переводе (например, термодесорбцией) ее в газообразное состояние, ионизации газовой пробы, разделении образовавшихся ионов по скорости их движения в газе под действием электрического поля и регистрации разделенных ионов в виде совокупности пиков – спектра.

Ключевым процессом, обеспечивающим эффективность обнаружения того или иного вещества посредством метода спектрометрии ионной подвижности, является ионизация. Часто в спектрометрах ионной подвижности (СИП) используют ионизацию при атмосферном давлении (ИАД). В ИАД формирование ионов газовой пробы происходит в две стадии. На первой стадии происходит образование реактант-ионов из атомов и молекул газовой матрицы, на второй – образование ионов примесных веществ за счет ион-молекулярных реакций реактант-ионов с молекулами этих веществ. При ИАД с помощью коронного разряда в положительной моде (ПМ) основными типами реактант-ионов в воздухе в присутствии паров воды являются полигидраты (H₂O)_mH⁺ (m ≥ 1 – целое число) [18], а в отрицательной моде (ОМ) – ионы O₂^– и NO₂^–, в меньшей степени NO₃^–, CO₃^– и др., а также полигидраты на их основе [19, 20]. Образование ионов ТАТП, ГМТД происходит в ион-молекулярных реакциях реактант-ионов и молекул этих веществ. Ионы НА возникают вследствие термического разложения молекул вещества и последующих реакций автоионизации [21] ([R]^– – реактант-ионы):

NH₄NO₃ $\stackrel{T}{\to }$ NH₃+HNO₃  → HNO₃+[R]^–→ R+H+[NO₃]^–  → HNO₃+[NO₃]^–→ [HNO₃+NO₃]^–. (1)

В СИП разделение ионов по типам проводят в дрейфовой камере, представляющей собой заполненную газом полость, образованную системой электродов, обеспечивающих внутри полости однородное электрическое поле E. Ионы различных типов, импульсно введенные через ионный затвор в дрейфовую камеру, под действием поля приобретают скорости, пропорциональные их подвижности, дрейфуют, разделяясь на концентрационные облака, и рекомбинируют на электроде электрометрической системы регистрации (ЭСР). Регистрируют величину ионного тока в зависимости от времени дрейфа I(t_d) – спектр. Скорость движения ионов i-го типа характеризуется приведенной подвижностью:

$K_{0i}=l^2/\left(U{t}_{di}\right)(273.15/T)(P/760)$, (2)

где l – расстояние между ионным затвором и электродом ЭСР, см; U – разность потенциалов между ионным затвором и электродом ЭСР, В; t_di – среднее время дрейфа ионов i-го типа между ионным затвором и электродом ЭСР, с; T – температура, К; P – давление, мм рт. ст. Значения K_0i исследуемых веществ могут быть определены при использовании химического стандарта:

$t_{di}/t_{dcs}=K_{0cs}/K_{0i}$, (3)

где t_{d cs}, K_{0 cs} – время дрейфа и приведенная подвижность химического стандарта.

В табл. 2 указаны опубликованные значения приведенных подвижностей K_0i и отношения массы к заряду m/z ионов ТАТП, ГМТД и НА, образующихся в воздушной среде, а также предполагаемые типы этих ионов. Из таблицы следует, что молекулы ТАТП эффективно образуют положительные ионы, НА – отрицательные, а ГМТД – положительные и отрицательные.

Таблица 2. Приведенные подвижности K_0i и отношения массы к заряду (m/z) ионов триацетона трипероксида (ТАТП), гексаметилентрипероксиддиамина (ГМТД) и нитрата аммония (НА), образующихся в воздушной среде, а также предполагаемые типы этих ионов

При наличии в газовой пробе паров нескольких веществ возможно их взаимное влияние в процессе ионообразования. В работе [17] это влияние исследовано для случая, имеющего большую практическую значимость, – анализа отпечатка пальца (ОП) человека, имевшего контакт с зарядами взрывчатых веществ, содержащих нитрогруппу. В частности, показано, что основным активным компонентом потожировых отложений (ПЖО) отпечатка, который может воздействовать на обнаружение паров ВВ при использовании СИП в отрицательной моде, является молочная кислота (МК). Из литературы также известно [25, 26], что ПЖО содержит мочевину, способную активно образовывать положительные ионы. Молекулы мочевины и МК вступают в ион-молекулярные реакции с реактант-ионами, конкурируя с молекулами ВВ, а образующиеся ионы мочевины и МК взаимодействуют с молекулами ВВ. Все это может сильно уменьшать эффективность образования ионов ВВ и изменять их качественный состав.

Цель настоящей работы – выявление влияния следовых количеств мочевины и молочной кислоты, являющихся одними из основных компонентов потожировых отложений человека, в том числе отпечатков пальца, на эффективность обнаружения следовых количеств ТАТП, ГМТД и НА методом спектрометрии ионной подвижности в положительной и отрицательной ионизационных модах в воздушной среде при атмосферном давлении.

Экспериментальная часть

Реактивы. Растворы триацетона трипероксида (CAS 17088-37-8) в ацетоне с концентрацией (1.0 ± 0.1) × 10^–2 г/мл, гексаметилентрипероксиддиамина (CAS 283-66-9) в ацетоне с концентрацией (1.0 ± 0.1) × 10^–3 г/мл и нитрата аммония (CAS 6484-52-2) в воде с концентрацией (1.0 ± 0.1) × 10^–2 г/мл с массовой долей примесей не более 4 × 10^–4 % (РХТУ им. Д.И. Менделеева, Москва, Россия); диамид угольной кислоты (мочевина, ч.д.а., CAS 57-13-6) (Экспит, Россия); 2-гидроксипропановая (молочная) кислота (80%-ный водный р-р, CAS 50-21-5) (Hugestone Enterprise Co., Ltd, Китай); ацетон для хроматографии 99.85% (CAS 67-64-1) (Компонент-Реактив, Россия), вода для инъекций (Новосибхимфарм, Россия).

Аппаратура. Салфетка для нанесения пробы – фольга алюминиевая толщиной 14 мкм. Дозаторы Лайт 2–20 мкл и Лайт ДПОП-1-100-1000 (Thermo Fisher Scientific, USA). Весы лабораторные XS 205 DU (Mettler Toledo, Швейцария). Ионно-дрейфовый детектор (ИДД) Кербер-Т (Атомпромкомплекс, Россия) на основе спектрометрии ионной подвижности, подробно описанный в работах [17, 27]. Параметры ИДД: температура камеры термодесорбции 180 °С; источник ионизации при атмосферном давлении на основе коронного разряда с импульсным источником питания; l = 12 см; U = 2.2 кВ; газ-носитель – лабораторный воздух (объемная скорость Q = 5 см³/с, 180°С, абсолютная влажность ≤ 12 г/м³); дрейфовый газ – осушенный воздух (объемная скорость 10 см³/с, 100°С, абсолютная влажность ≤0.1 г/м³); чувствительность ЭСР 15 фА/(ед. АЦП); уровень шумов ЭСР (3ó) – 25 ед. АЦП, эквивалентных 0.375 пА; уровни срабатывания сигнала “тревога” I_a = 60 пА (ТАТП), I_a = 45 пА (ГМТД и НА) и I_a = 4.5 пА (2,4,6-тринитротолуол, ТНТ), т.е. в 160, 120 и 12 раз превышают 3σ ЭСР соответственно. Приведенные подвижности ионов химических стандартов K₀(прокаин) = 1.31 см²/(В·с) в ПМ и K₀(ТНТ) = 1.47 см²/(В·с) в ОМ [28, 29]. Время установления показаний t_s ≤ 6 с. Разрешающая способность, определяемая как отношение времени t_di ионного пика в спектре к ширине этого пика на половине высоты, составила 40–50.

Методика эксперимента. Растворы различных концентраций готовили из исходных растворов в день проведения экспериментов. В лабораторных условиях (23–25 °С, относительная влажность 25–40%, давление 1000–1017 гПа) с помощью дозатора растворы ВВ, мочевины и МК наносили на поверхность алюминиевой салфетки в виде пятна диаметром 4 мм, которое при анализе располагалось вблизи входного отверстия ИДД. В экспериментах со смесями веществ сначала наносили растворы мочевины или МК, затем растворы ВВ; в экспериментах с отпечатками пальца – сначала отпечаток, затем раствор ВВ в виде пятна диаметром 4 мм. После нанесения проб ожидали ~10² с для испарения ацетона либо ~10³ с для испарения воды. Далее салфетку помещали в термодесорбер ИДД. Регистрировали среднее время дрейфа t_di ионов, а также зависимость амплитуды ионного тока A_i пика этих ионов от времени пребывания салфетки в камере термодесорбции t_h. Значения K_0i ионов ВВ определяли с использованием t_{d cs} и K_{0 cs} химических стандартов и уравнения (3). Для определения ионизационной эффективности регистрации ВВ в присутствии или в отсутствие следовых количеств мочевины, МК или отпечатка пальца зависимости амплитуд соответствующих ионных пиков A_i интегрировали по времени t_h и полученные значения зарядов (q_i) нормировали на нанесенные массы веществ (m_i). Предел обнаружения ВВ определяли как превышение амплитуды какого-либо из пиков ионов данного ВВ соответствующего уровня срабатывания сигнала “тревога” I_a. Отпечатки пальца ранжировали на отпечатки со среднестатистическими (сс) и обильными (об) ПЖО. Их примерные массы, оцениваемые в 8–15 и 30–50 мкг, определены ранее [17].

Результаты и их обсуждение

Эксперименты показали, что при регистрации исследуемых ВВ наличие в пробе ПЖО существенно не влияло на качественный состав ионов ТАТП или НА, однако вызывало появление новых пиков ГМТД. На рис. 1 представлены фрагменты положительного и отрицательного спектров подвижности при анализе отпечатка пальца, содержащего 1 мкг ГМТД. В положительной моде время дрейфа доминирующих ионов ПЖО отпечатка пальца t_d = 30.42 мс (пик 1) полностью совпадало с t_d ионов мочевины, а в отрицательной моде времена дрейфа доминирующих ионов ПЖО отпечатка пальца t_d = 32.26 мс и t_d = 32.80 мс (пики 4) полностью совпадали с t_d ионов молочной кислоты. Пик (3) соответствует аддукт-катиону, так как последний образуется при наличии в пробе ГМТД и мочевины или ПЖО, а пик (5) – аддукт-аниону ГМТД, для образования которого необходимо наличие в пробе ГМТД и МК или ПЖО.

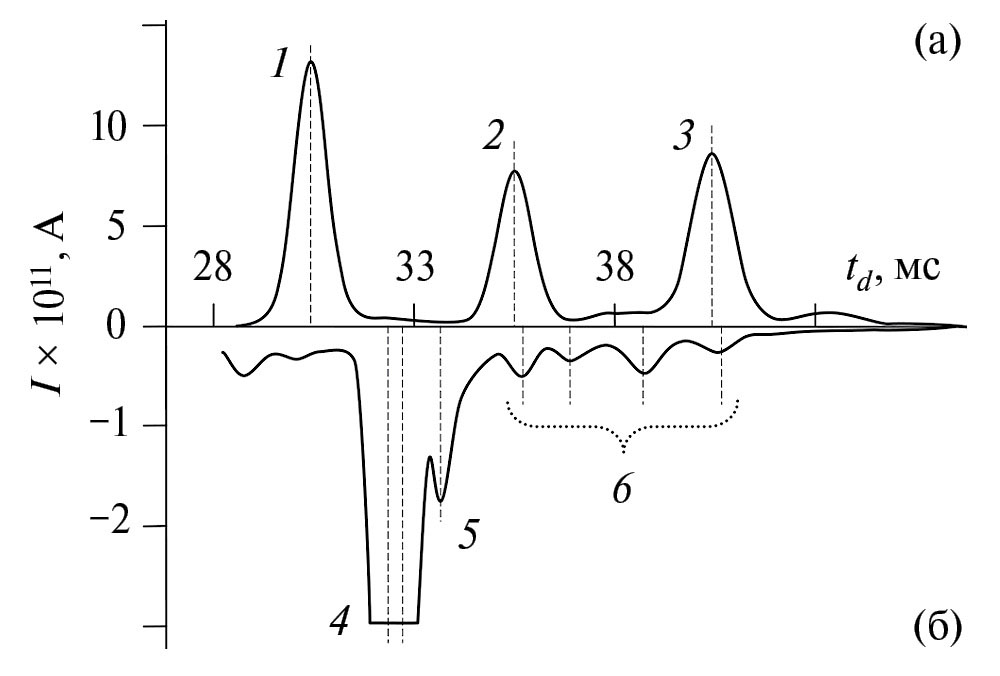

Рис. 1. Фрагменты (а) положительного и (б) отрицательного спектров при анализе отпечатка пальца, содержащего 1 мкг ГМТД. Обозначения пиков: 1 – катионы мочевины, 2 – катионы ГМТД, 3 – аддукт-катионы ГМТД и мочевины, 4 – МК, 5 – аддукт-анионы ГМТД и МК, 6 – анионы ГМТД.

В табл. 3 представлены полярности и приведенные подвижности K_0i ионов мочевины, МК и ВВ, вычисленные с использованием уравнения (3), экспериментальных значений t_{d cs} и подвижностей химических стандартов K₀(прокаин) = 1.31 см²/(В·с) (ПМ) и K₀(ТНТ) = 1.47 см²/(В · с) (ОМ) [28, 29].

Таблица 3. Полярности и приведенные подвижности K_0i ионов мочевины, молочной кислоты и взрывчатых веществ, а также ионизационная эффективность регистрации веществ e_i

Из данных табл. 2, 3 и рис. 1 можно сделать следующие основные выводы по качественному составу ионов:

• присутствие в пробе мочевины или ОП вызывает появление в спектре пика катионов подвижностью K₀ = 1.77 см²/(В·с) (рис. 1, пик 1);
• присутствие в пробе МК или ОП вызывает появление в спектре пиков анионов с подвижностями K₀ = 1.54 и 1.52 см²/(В·с) (рис. 1, пики 4);
• полученные в настоящей работе значения подвижности ионов ТАТП, ГМТД в ПМ и НА в ОМ хорошо согласуются с опубликованными данными (см. табл. 2), на основании чего можно предположить, что в регистрируемых спектрах наиболее интенсивные пики образованы следующими типами ионов (K_0i, см²/(В·с)): 2.05 (ТАТП) – [C₃H₆O₃H]⁺; 1.50 (ГМТД) – [M+H]⁺; 2.36 (НА) – [NO₃]^– и 2.01 (НА) – [HNO₃+NO₃]^–.
• количество наблюдаемых в спектре пиков ионов ГМТД в отрицательной моде и значения их K_0i, полученные в настоящей работе, отличаются от опубликованных данных [21, 22];
• при анализе пробы, содержащей ТАТП и мочевину (либо ОП), качественный состав спектра ТАТП не изменяется;
• при анализе пробы, содержащей ГМТД и мочевину (либо ОП), в спектре положительной моды, помимо пика ионов ГМТД с K₀ = 1.50 см²/(В · с) (рис. 1, пик 2), появляется пик предположительно аддукт-катионов ГМТД и мочевины с подвижностью K₀ = 1.31 см²/(В · с) (рис. 1, пик 3);
• при анализе пробы ГМТД в спектре отрицательной моды регистрируется по крайней мере десять пиков;
• в спектре отрицательной моды, полученном при анализе пробы, содержащей ГМТД и МК (либо ОП), по сравнению со спектром ГМТД без МК (ОП) отсутствуют пики ионов с высокой подвижностью K₀ = 2.13, 1.91, 1.73, 1.66, 1.58 см²/(В · с), регистрируются пики ионов подвижностью K₀ = 1.42, 1.38, 1.33, 1.26 см²/(В · с) (рис. 1, пики 6), и появляется наиболее интенсивный пик предположительно аддукт-анионов фрагмента ГМТД и МК с подвижностью K₀ = 1.48 см²/(В · с) (рис. 1, пик 5);
• присутствие в пробе МК или ОП заметно не влияет на качественный состав ионов НА.

Ранее предложено [17] для оценки ионизационной эффективности регистрации вещества, испаряемого с поверхности пробоотборной салфетки, использовать интеграл амплитуды пика ионов этого вещества A_i по времени пребывания салфетки в камере термодесорбции t_h, отнесенный к массе вещества m_i в пробе: $e_i=\int A_i\left(t_h\right)d{t}_h/m_i=q_i/m_i.$ На рис. 2 в качестве примера приведены зависимости A_i (t_h) в ПМ пика ионов с подвижностью K_{0 ГМТД} = 1.50 см²/(В · с) при десорбции с поверхности салфетки m_ГМТД = 1 мкг (1) или 10 нг (2) и пика ионов K_{0 ТАТП} = 2.05 см²/(В · с) при десорбции m_ТАТП = 10 мкг (3), а также пика ионов K_{0 ТАТП} = 2.05 см²/(В · с) (4) в ПМ и пиков ионов K_{0 НА} = 2.01 см²/(В · с) (5) и K_{0 ГМТД} = 1.48 см²/(В · с) (6) в ОМ при одновременной десорбции с отпечатком пальца с обильными ПЖО соответственно m_ТАТП =10 мкг, m_НА = 50 нг или m_ГМТД = 0.5 мкг.

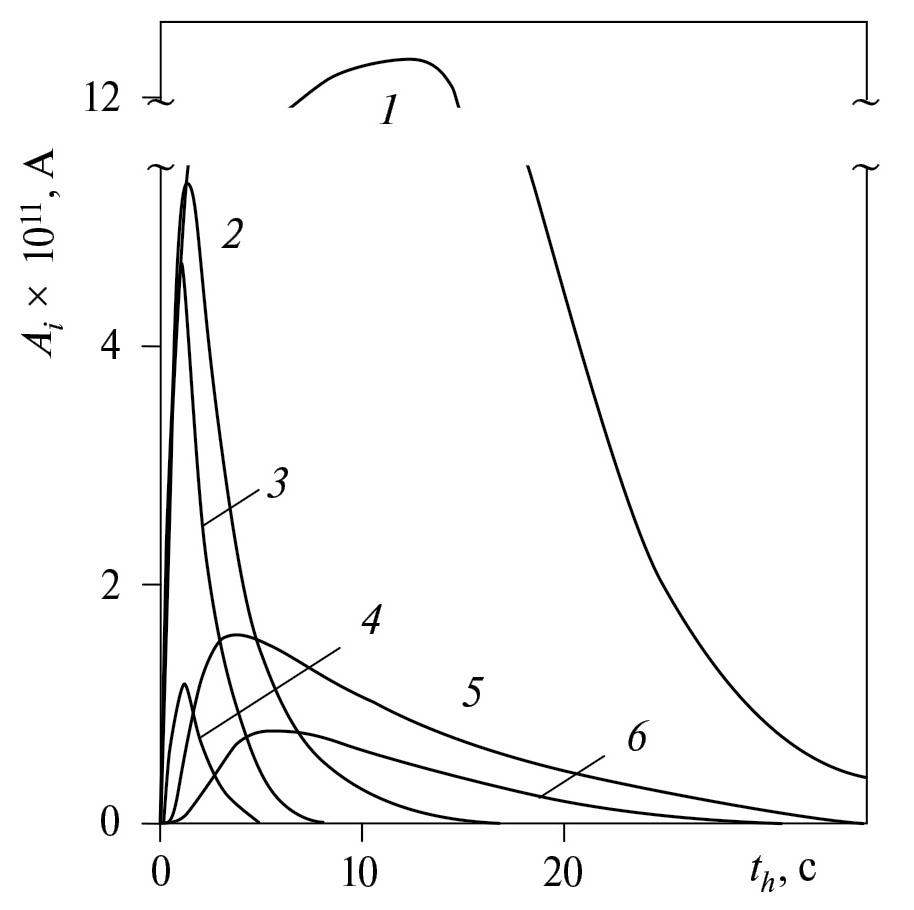

Рис. 2. Зависимости амплитуды пиков ионов от времени пребывания салфетки в камере термодесорбции A_i(t_h): в положительной моде K_{0 ГМТД} = 1.50 см²/(В · с) при массе пробы m_ГМТД = 1 мкг (1) или 10 нг (2) и K_{0 ТАТП} =2.05 см²/(В · с) при m_ТАТП = 10 мкг (3); в положительной моде K_{0 ТАТП} m_ТАТП =10 мкг + обильные потожировые отложения (4); в отрицательной моде K_{0 НА} = 2.01 см²/(В · с) m_НА = 50 нг + обильные потожировые отложения (5) и K_{0 ГМТД} = 1.48 см²/(В · с) m_ГМТД = 0.5 мкг + обильные потожировые отложения (6).

Из рис. 2 видно, что проба m_ГМТД = 10 нг (2) малолетучего ГМТД при введении салфетки в термодесорбер, в котором поддерживается температура 180 °С, полностью испаряется с ее поверхности, проходит входной тракт ИДД и покидает камеру ионизации примерно за t_h = 15 с. Максимум наблюдается при t ≈ 1.2 с. При анализе m_ГМТД = 1 мкг (кривая 1) в диапазоне t_h ≈ 5–13 с амплитуда пика находится в насыщении A_ГМТД ≈ 120 пА, при t_h > 13 с интенсивно спадает, но даже при t_h = 35 с она остается достаточно большой – A_ГМТД ≈ 5 пА. Пик ионов летучего ТАТП при массе пробы m_ТАТП =10 мкг полностью исчезает примерно за 8 с при максимуме t_h ≈ 1 с. Наличие в пробе отпечатка пальца с обильными ПЖО практически не влияет на динамику испарения летучего ТАТП (сравнение кривых 3 и 4), в то время как для малолетучих НА и ГМТД наблюдается более пологий спад амплитуды A_i (t_h).

Из зависимостей A_i (t_h) определили ионизационные эффективности e_i для наблюдаемых типов ионов мочевины в ПМ, МК в ОМ, ГМТД и ТАТП в ПМ и ГМТД и НА в ОМ при десорбции с поверхности салфеток следовых количеств этих веществ массами m_i = 5, 1, 1, 5000, 100 и 20 нг соответственно. Полученные значения ионизационных эффективностей e_i приведены в табл. 3. Там же даны значения e_i ионов, регистрируемых при одновременной десорбции с салфетки отпечатка пальца с обильными ПЖО и следовых количеств ТАТП, НА, ГМТД в ПМ и ОМ массами m_i = 10, 0.1, 0.05 и 1 мкг соответственно.

Для определения степени воздействия следовых количеств мочевины и МК, входящих в состав ОП, на ионизационную эффективность наблюдаемых типов ионов ВВ исследовали зависимости e_i (m_{мочевина}) в положительной и e_i (m_МК) в отрицательной модах (рис. 3). При варьировании в пробе массы мочевины от 5 до 50 нг регистрировали A_i (t_h) и рассчитывали e_i для положительных ионов K_{0 ГМТД} = 1.50 см²/(В · с), K_{0 ТАТП} = 2.05 и 1.33 см²/(В · с), а при варьировании МК от 1 до 100 нг определяли e_i для отрицательных ионов K_{0 ГМТД} = 1.48 и 1.91 см²/(В · с), K_{0 НА} = 2.01 см²/(В · с). На рис. 3 также даны значения e_i для указанных ионов при их регистрации в присутствии отпечатка с ссПЖО и обПЖО. Из рисунка следует, что увеличение в пробе массы мочевины вызывает существенное уменьшение e_i ионов K_{0 ГМТД} = 1.50 см²/(В·с) и K_{0 ТАТП} = 1.33 см²/(В · с), умеренное уменьшение e_i ионов K_{0 ТАТП} = 2.05 см²/(В·с), а увеличение массы МК приводит к исчезновению наиболее интенсивного пика ионов K_{0 ГМТД} = 1.91 см²/(В · с) и появлению пика ионов K_{0 ГМТД} = 1.48 см²/(В · с), а также существенному уменьшению e_i ионов K_{0 НА} = 2.01 см²/(В · с). При наличии в пробе отпечатков с ссПЖО или обПЖО, содержащих существенно бóльшие массы мочевины и МК [17, 25, 26], чем нанесенные из растворов, тенденции падения эффективностей e_i указанных ионов с увеличением массы мочевины или МК сохраняются.

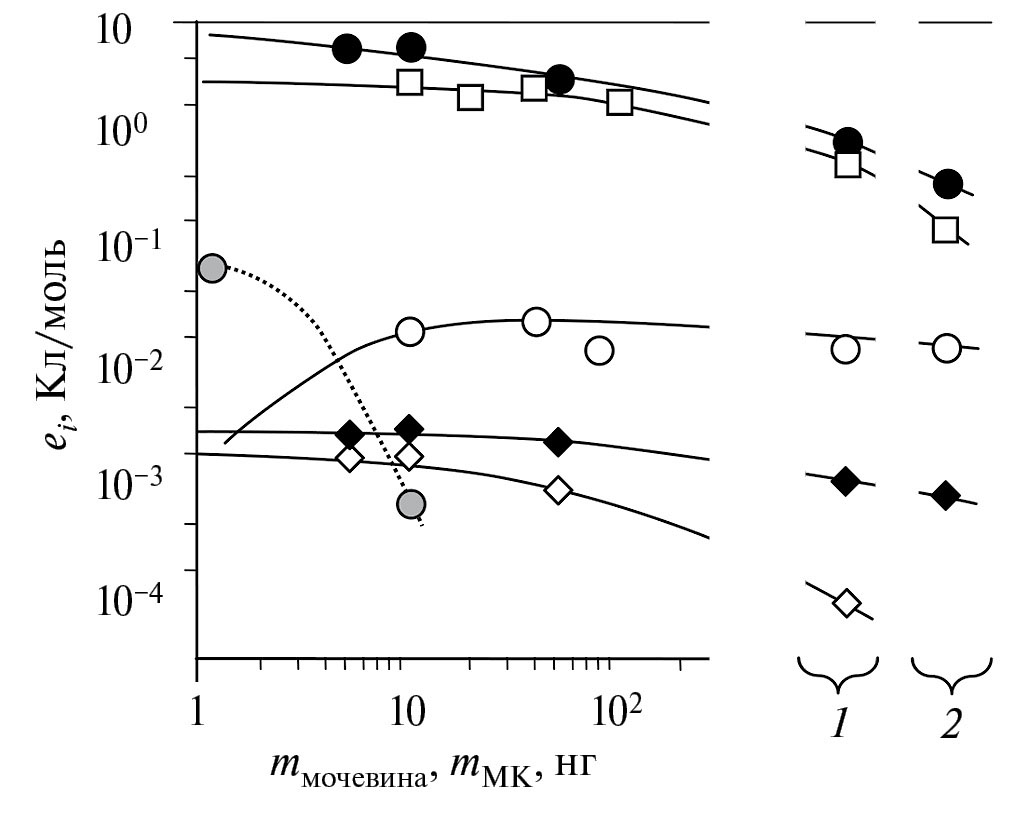

Рис. 3. Зависимости e_i (m_{мочевина}) в положительной моде для ионов с K₀, см²/(В · с): черный круг – K_{0 ГМТД} = 1.50, черный ромб – K_{0 ТАТП} = 2.05, белый ромб – K_{0 ТАТП} = 1.33. Зависимости e_i (m_МК) в отрицательной моде для ионов: белый круг – K_{0 ГМТД} = 1.48, серый круг – K_{0 ГМТД} = 1.91, белый квадрат – K_{0 НА} = 2.01. 1 – среднестатистические потожировые отложения + взрывчатое вещество, 2 – обильные потожировые отложения + взрывчатое вещество.

Очевидно, что влияние присутствующих в ОП мочевины и МК на величину e_i ВВ будет отражаться и на их пределах обнаружения (ПО), являющихся основными параметрами, характеризующими обнаружительную способность устройства.

Гексаметилентрипероксиддиамин (ГМТД). В отсутствие мочевины, МК или ОП, из всех исследованных веществ наилучший ПО зафиксирован с помощью ИДД Кербер-Т для ГМТД при регистрации положительных ионов c подвижностью K_{0 ГМТД} = 1.50 см²/(В·с), равный L_ГМТД = 10 нг при I_a = 45 пА и соотношении A_i/3σ = 120. При использовании традиционного соотношения сигнал/шум = 3ó (Кербер-Т, 3ó = 0.375 пА) приведенный ПО оценивали величиной L_ГМТД = 30–50 пг, что существенно меньше пределов обнаружения других СИП, равных 0.2 нг [24] и 5 нг (сигнал/шум = 3) [30, 31]. Верхняя граница динамического диапазона достигает величины m_ГМТД = 0.4 мкг при амплитуде пика ГМТД 120 пА. При дальнейшем увеличении m_ГМТД > 0.4 мкг амплитуда пика ионов K_{0 ГМТД} = 1.50 см²/(В · с) уменьшается, а в спектре появляются новые пики. Таким образом, с учетом показателя шума 3σ потенциально динамический диапазон составил ~ 10⁴.

В пробе с ссПЖО предел обнаружения ГМТД в ПМ регистрировали на уровне L_ГМТД ≈ 50 нг, а в пробе с обПЖО – L_ГМТД ≈ 150 нг, причем в последнем случае указанное значение L_ГМТД фиксировали либо для пика ионов подвижностью K_{0 ГМТД} = 1.50 см²/(В · с), либо для пика предположительно аддукт-катионов ГМТД и мочевины K₀ = 1.31 см²/(В · с).

В отрицательной моде наиболее представительным индикатором наличия в пробе ГМТД в отсутствие МК является пик ионов с K₀ = 1.91 см²/(В · с), при регистрации которого масса пробы m_ГМТД = 0.5 мкг вызывает сигнал A_i = 4.5 пА = 12 ∙ (3σ). При наличии отпечатка с ссПЖО или обПЖО наиболее представительным является появляющийся именно в присутствии МК пик ионов ГМТД с подвижностью K₀ = 1.48 см²/(В·с), близкий к пику ионов K_{0 ТНТ}  = 1.47 см²/(В·с), что при m_ГМТД = 0.5 мкг обеспечивает срабатывание сигнала “тревога” с индикацией обнаружения ТНТ (I_a = 4.5 пА). Значение L_ГМТД = 0.5 мкг можно считать пределом обнаружения ГМТД в отрицательной моде. К сожалению, в литературе не удалось найти ПО ГМТД в ОМ каких-либо других СИП.

Триацетона трипероксид (ТАТП). Предел обнаружения ТАТП при регистрации ионов K_{0 ТАТП} = 2.05 см²/(В · с) является сравнительно высоким L_ТАТП = 15 мкг (A_i/3σ = 160). Кроме того, с увеличением m_ТАТП ≥ 20 мкг амплитуда этого пика практически не возрастает, а при m _ТАТП ≥ 50 мкг уменьшается и в спектрах появляется много новых неразделенных пиков. Приведенный ПО (3ó) оценивали величиной ~0.1 мкг. Опубликованные значения ПО ТАТП других СИП сильно различаются – от 5 нг [31] и 23.3 нг [24] до 3.9 мкг [32] и ~10² мкг [22]. Приведенный ПО ИДД Кербер-Т лежит примерно в середине указанного диапазона значений.

Можно оценить предел обнаружения паров ТАТП в воздухе L_{v ТАТП}, используя значения I_a, e_i, Q, число Авогадро N_A = 6.02 × 10²³ моль^–1 и число Лошмидта N_L = 2.69 × 10¹⁹ cм^–3. Например, при температуре воздуха T = 298 K по пику ионов K_{0 ТАТП} = 2.05 см²/(В · с), для которого I_a = 60 пА и e_i = 0.003 Кл/моль, L_{v ТАТП}= (I_a /(e_i · Q)) · (N_A/N_L) · (298/273) × 10⁶ ≈ ≈100 ppm, а приведенный ПО при I_a = 3ó = 0.375 пА составил L_{vr ТАТП} ≈ 0.6 ppm. Для сравнения в отрицательной моде L_{vr ТНТ} ≈ 167 ppt (1.5 пг/см³), так как e_i (ТНТ) = 11 Кл/моль [17].

В присутствии отпечатка с ccПЖО или обПЖО предел обнаружения ТАТП по пику ионов K_{0 ТАТП} = 2.05 см²/(В · с) оценивали величиной L_ТАТП = 50 мкг. При дальнейшем увеличении m _ТАТП > 50 мкг в спектрах появляется много других неразделенных пиков в области t_d = 35 ÷ 50 мс, амплитуда пика ионов K_{0 ТАТП} = 2.05 см²/(В · с) уменьшается и сигнал “тревога” не вырабатывается.

Таким образом, необходимо особо отметить, что ИДД Кербер-Т имеет верхнюю границу обнаружения ТАТП, примерно равную m _ТАТП ≈ 50 мкг. Это означает, что для проб с m _ТАТП > 50 мкг высока вероятность отсутствия сигнала “тревога” (ложноотрицательный сигнал – “пропуск цели”). Возможно, выявленное ограничение присуще любым СИП с данным типом ионизации.

Нитрат аммония (НА). Обнаружение НА имеет особенность. Так как образование ионов НА происходит посредством реакции автоионизации (уравнение (1)), зависимость амплитуды пика ионов K_{0 НА} = 2.01 см²/(В·с) от массы НА в пробе нелинейна – A_НА ~ (m _НА)^k, где k > 1. Например, при m _НА= 5 нг – A_НА = 0, m _НА = 10 нг – A_НА ≈ 25 пА, m _НА= 20 нг – A_НА ≈ 150 пА. Из этих данных ПО НА оценивали величиной L_НА ≈ 15 нг (при A_НА/3ó = 120). Указанное значение ПО на два порядка выше, чем, например, приведенный ПО НА (при A_НА/3ó = 1) 0.1 нг СИП с фотоионизацией [23].

В присутствии ссПЖО или обПЖО предел обнаружения НА по пику ионов K_{0 НА} = 2.01 см²/(В · с) оценивали величиной L_НА = 100 нг.

Экспериментально оценили время жизни следов ГМТД, ТАТП и НА на алюминиевой фольге. Время жизни следов ГМТД с массами m_ГМТД = 1 × 10^–9, 2 × 10^–9, 1 × 10^–8 г и поверхностными плотностями d_s = 0.008, 0.016, 0.08 мкг/см² примерно равно 1, 3 и 12 ч соответственно. Время жизни следа ТАТП массой m_ТАТП = 1 × 10^–5 г и d_s » 80 мкг/см² оценивается величиной ~ 10² с, а массой m_ТАТП = 1 × 10^–4 г и d_s » 800 мкг/см² ~ 10³ с. Наличие следов НА с массами m_НА = 3 × 10^–8, 5 × 10^–8 г и d_s = 0.24, 0.4 мкг/см² регистрировали в течение 13 и 25 ч соответственно.

***

Подводя итог, можно отметить следующее. Мочевина и молочная кислота являются теми компонентами ПЖО отпечатка пальца, которые могут влиять на эффективность обнаружения ГМТД, ТАТП и НА с помощью СИП с ИАД в положительной и отрицательной модах. Наличие в пробе мочевины или ПЖО оказывает небольшое влияние на регистрацию ТАТП в положительной моде, существенно уменьшает эффективность образования ионов ГМТД, вызывая появление предположительно аддукт-катионов ГМТД и мочевины с подвижностью K₀ = 1.31 см²/(В · с). Наличие в пробе МК или ПЖО незначительно уменьшает эффективность образования ионов НА в отрицательной моде, сильно изменяет качественный состав ионов ГМТД, вызывая появление наиболее интенсивного пика предположительно аддукт-анионов фрагмента ГМТД и МК с подвижностью K₀ = 1.48 см²/(В·с).

Пределы обнаружения следовых количеств ГМТД в ПМ и ОМ, ТАТП в ПМ и НА в ОМ с учетом высоких уровней срабатывания сигнала “тревога” (~ 100ó) ИДД Кербер-Т, уменьшающих вероятность ложноположительных сигналов при решении реальных задач обнаружения ВВ в присутствии возможных мешающих веществ, составили 10 нг, 0.5 мкг, 15 мкг и 15 нг, а этих же ВВ, но в присутствии отпечатка пальца с обильными ПЖО – 150 нг, 0.5 мкг, 50 мкг и 100 нг соответственно.

Финансирование работы

Данная работа финансировалась за счет средств бюджета Научно-исследовательского технологического института им. А.П. Александрова. Никаких дополнительных грантов на проведение или руководство данным конкретным исследованием получено не было.

Конфликт интересов

Авторы данной работы заявляют, что у них нет конфликта интересов.
