Применение лазерной десорбции/ионизации для исследования гетерополикислот
- Authors: Миненкова И.В.1, Емельянов А.М.1, Тарханова И.Г.2, Буряк А.К.1
-
Affiliations:
- Институт физической химии и электрохимии имени А.Н. Фрумкина РАН
- Московский государственный университет имени М.В. Ломоносова
- Issue: Vol 98, No 4 (2024)
- Pages: 130-139
- Section: PHYSICAL CHEMISTRY OF DISPERSED SYSTEMS AND SURFACE PHENOMENA
- Submitted: 10.11.2024
- Accepted: 10.11.2024
- Published: 10.11.2024
- URL: https://journal-vniispk.ru/0044-4537/article/view/269394
- DOI: https://doi.org/10.31857/S0044453724040144
- EDN: https://elibrary.ru/QENYQC
- ID: 269394
Cite item
Full Text
Abstract
В работе исследована фрагментация фосфорномолибденовой кислоты (ФМК) методом лазерной десорбции/ионизации. Обнаружено, что при лазерной десорбции/ионизации кристаллы кислоты склонны к образованию частиц кластерного типа (MoO3)n и HPO3∙(MoO3)n. При регистрации положительных ионов были обнаружены частицы с общей формулой HPO2∙(MoO3)n, в состав которых входят Mo+5 и Mo+6. Масс-спектрометрическое исследование растворов ФМК совместно с матрицей 2,5-дигидроксибензойной кислоты позволило зафиксировать гидратированный молекулярный ион H3PMo12O40·MoO3·4H2O. При изучении влияния параметров лазерной десорбции/ионизации на информативность масс-спектра установлено, что в общем случае значения интенсивности пика и мощности лазера, а также число импульсов находятся в симбатной зависимости. Интенсивность пика в большей степени зависит от мощности лазера, чем от количества выстрелов.
Full Text
ВВЕДЕНИЕ
Гетерополисоединения (ГПС) представляют большой интерес в различных областях химии, биологии и экологии. ГПС включают гетерополикислоты (ГПК) и гетерополисоли, которые представляют собой анионные комплексные соединения, содержащие неорганические изополикислотные анионы в качестве лигандов во внутренней координационной сфере. Согласно [1], общая формула ГПК может быть представлена как HnXM12O40, где X – центральный гетероатом (чаще всего P, Si, As), M – металл V или VI группы (Mo, W, V, реже Nb, Ta) или смесь этих элементов в высших степенях окисления. Особенностью ГПК является возможность варьировать их химический состав и, соответственно, физико-химические и каталитические свойства без нарушения общей структуры. В этом случае можно заменить металл или центральный гетероатом, создав тем самым широкий спектр новых соединений.
Благодаря своим особым физико-химическим свойствам, симметрии и островковому характеру строения гетерополисоединения привлекают большое внимание исследователей. Многие ГПК успешно применяются в аналитической химии для качественного и количественного определения и разделения ряда элементов [2, 3]. ГПС используются в фотокатализе [4, 5], биохимии и фармакологии [6–8]. Следует отметить особую роль ГПК как катализаторов различных химических реакций, в основном связанных с процессами окисления [9, 10] и, в частности, сероочистки [11–13]. В последние годы увеличился интерес к синтезу новых гетерополисоединений, что приводит к необходимости изучения их структуры и свойств [13–15]. Создание новых, в том числе гибридных, органо-неорганических соединений позволяет получать многофункциональные материалы с заданными свойствами и характеристиками. Однако без детального изучения строения веществ, выявления связывающих элементов/фрагментов молекул невозможно дать полное описание процесса, в котором участвуют эти соединения. Это имеет особое значение в случаях кинетического описания каталитических процессов, когда необходимо знать реакционноспособные группы, непосредственно участвующие в реакции.
Одним из наиболее эффективных методов изучения строения вещества является масс-спектрометрический метод исследования. Ионизация электрораспылением (ESI-MS) часто используется для исследования ГПС [16–20]. В работе [16] синтезированы новые ГПК, в состав которых одновременно входят такие металлы, как Mo, W, Ge. С помощью ESI-MS авторы смогли показать возможные механизмы образования при ионизации кластерных частиц, содержащих Mo(V). Основным недостатком метода ESI-MS является необходимость растворения тестируемого вещества, что приводит к определенным ограничениям при работе с полимерными материалами. Кроме того, ряд соединений меняют свои свойства в зависимости от того, в каком состоянии они находятся – кристаллическом или в виде раствора. Более того, выбор растворителя также может влиять на полученные результаты [21, 22]. Для непосредственного исследования поверхности кристаллического вещества хорошо зарекомендовал себя метод лазерной десорбции/ионизации (ЛДИ).
Метод лазерной десорбции/ионизации позволяет изучать состав и строение соединений различного состава непосредственно с поверхности вещества [23–25]. Метод ЛДИ позволяет исследовать поверхность вновь синтезированного катализатора, не изменяя ее в процессе растворения. Несмотря на многочисленные преимущества метода, в общедоступной научной литературе очень мало публикаций, посвященных изучению гетерополисоединений с помощью ЛДИ или матрично-активированной лазерной десорбции/ионизации (МАЛДИ). В работах [26–28] метод MALDI-TOF-MS использовался только как дополнительный метод для понимания и объяснения изучаемых процессов с участием ГПК. Систематическое исследование ГПС методом MALDI-TOF-MS представлено в [29]. Авторы провели исследование по подбору матриц и механизму взаимодействия матрицы с полиоксиметаллатом в режиме регистрации отрицательных ионов.
В наших предыдущих работах [11, 12, 30] сообщалось о синтезе новых гибридных катализаторов, представляющих собой ионные жидкости, адсорбированные или химически привитые на носитель и гетерополикислоты. В роли ионных жидкостей выступали производные имидазолия, а в качестве носителей могут использоваться кремнеземы (силикагель и силохром) с различной удельной поверхностью. Каталитическую активность полученных соединений проверяли в реакциях окисления серосодержащих соединений нефтяного сырья пероксидом водорода. Изучение поверхности катализатора методом ЛДИ позволило выявить его более активные структурные элементы и объяснить механизм действия ГПС в исследуемом процессе. Следует отметить, что метод ЛДИ позволил идентифицировать не только неорганические кластеры различного состава, в том числе молекулярный ион ГПС, но и органическую составляющую катализатора.
Таким образом, важным этапом изучения реакций с участием ГПС является изучение структурных особенностей этих соединений. Установление связей в ряду состав – структура – физико-химические свойства способствует определению роли гетерополисоединений в процессах с их участием и создает предпосылки для целенаправленного синтеза новых катализаторов на основе ГПК. Поэтому целью настоящей работы было определение основных фрагментов фосфорно-молибденовой кислоты, образующихся при ионизации методом лазерной десорбции/ионизации, а также установление оптимальных режимов исследования ГПК методом ЛДИ.
ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
Материалы. Фосфорномолибденовая кислота H3PMo12O40∙xH2O (чаще всего x = 3) (ФМК), содержание основного вещества > 97% (Sigma-Aldrich).
Масс-спектрометрическое исследование ГПС было разделено на два этапа: исследование соединений в кристаллической форме и их водных растворов. Для второго этапа готовили водные растворы ФМК: 0.01, 0.1, 1, 2 и 5%. Приготовленные растворы наносили на инертную поверхность, а затем выпаривали воду при комнатной температуре до полного высыхания.
Оборудование. Масс-спектрометрические исследования проводили на масс-спектрометре Bruker Daltonics Ultraflex II (производство Bruker, Германия), оснащенном азотным лазером с длиной волны 337.1 нм. В качестве инертной поверхности использовалась стандартная подложка из нержавеющей стали (Bruker, Германия). Эксперименты проводились в режимах регистрации как положительных, так и отрицательных ионов. Основные характеристики режимов ионизации (положительный/отрицательный): напряжение на выталкивающем электроде – 25/20 кВ; доускоряющее напряжение – 20/17.5 кВ; напряжение на системе фокусировки – 10.5/7.5 кВ; тормозящее напряжение на ионном зеркале – 26/21 кВ; отражающее напряжение на ионном зеркале – 14/11 кВ.
При изучении влияния параметров линейного и рефлекторного режимов количество выстрелов варьировалось от 10 до 70 с частотой 20 Гц, а энергия лазерного импульса – от 50 до 90 мкДж. В остальных случаях для получения наиболее информативных масс-спектров использовали рефлекторный режим работы лазера: 50 импульсов на частоте 20 Гц; энергия лазерного импульса составляла 90–95 мкДж.
Масс-спектры получали в широком диапазоне масс до 7000 Да, однако на рисунках ниже показаны только информативные части спектров.
Для каждого экспериментального значения был получен набор данных, которые хорошо согласовывались друг с другом: дисперсия составила 0.09 Да2, стандартное отклонение – 0.3 Да.
ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ
Для каталитических процессов важны не только ГПК в их исходном состоянии, но и так называемые сини. Сини образуются при частичном восстановлении ГПК и содержат оксиды и гидроксиды металла, валентность которого меньше (VI) [31, 32]. Несмотря на то, что сини ГПК активно изучаются [20, 33, 34], природа их связей остается до конца не выясненной, поэтому в данной работе изучались и молибденовые сини. Молибденовые сини были получены естественным путем при стоянии на открытом воздухе в течение пяти дней. Исходные кристаллы ФМК представляют собой ярко-желтые кристаллы; через пять дней они приобретают темно-синий цвет, характерный для восстановленной формы кислоты. На рис. 1 представлены масс-спектры исходной и восстановленной форм ФМК в диапазоне масс до 1600 Да.

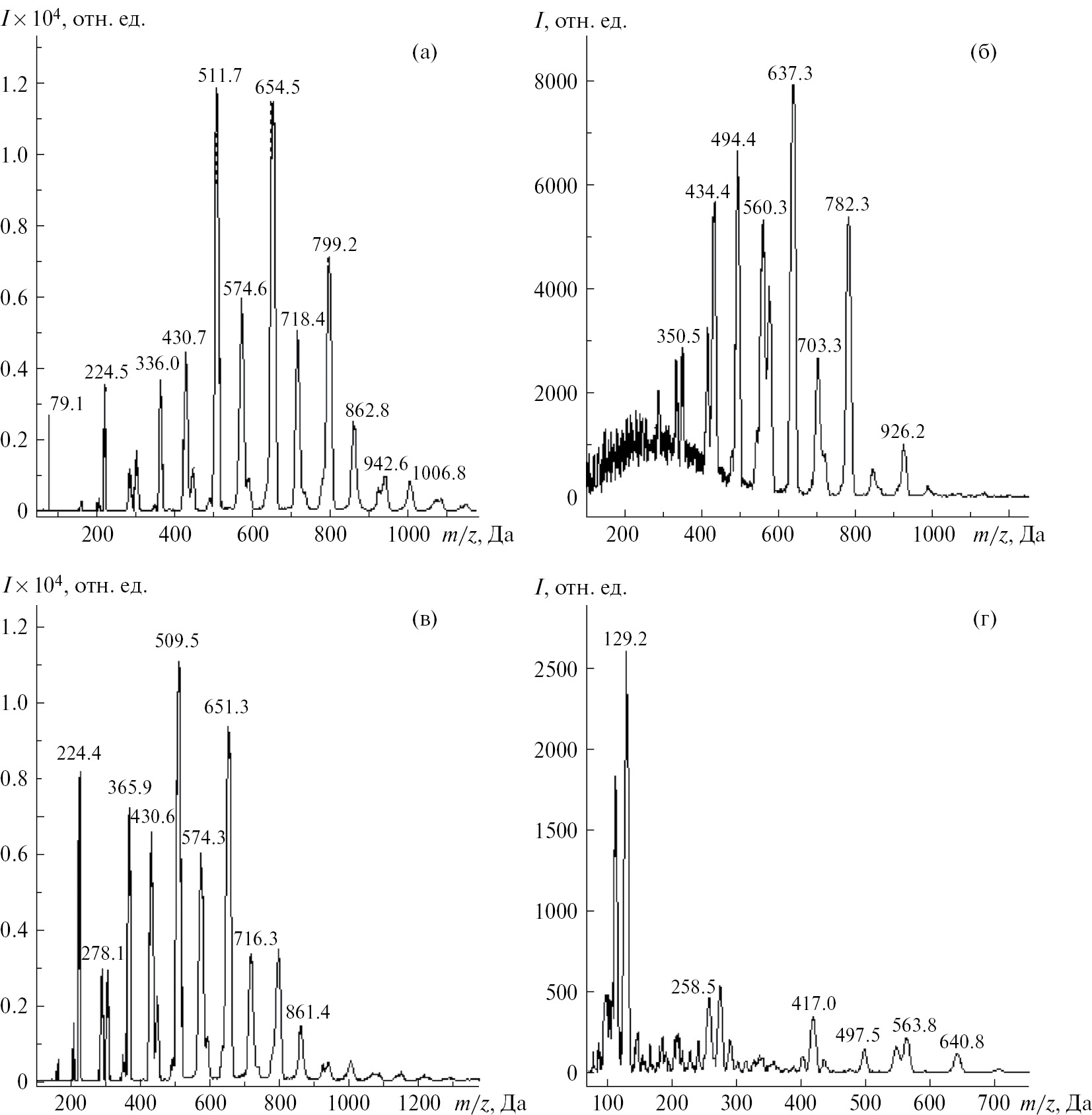

Рис. 1. Масс-спектры исходной (а, б) и восстановленной (в, г) форм фосфорномолибденовой кислоты при регистрации отрицательных (а, в) и положительных (б, г) ионов
Согласно рис. 1, масс-спектры исходной ФМК характеризуются большим набором регистрируемых пиков. Поскольку молибден состоит примерно из семи изотопов, регистрируемые пики имеют широкий диапазон, каждый около 30–40 Да. На рис. 2 показан типичный пик с максимальным значением m/z = 862.8 Да. По этой причине в табл. 1 и 2 результаты представлены в виде диапазона зафиксированного пика и соответствующего максимального значения m/z.

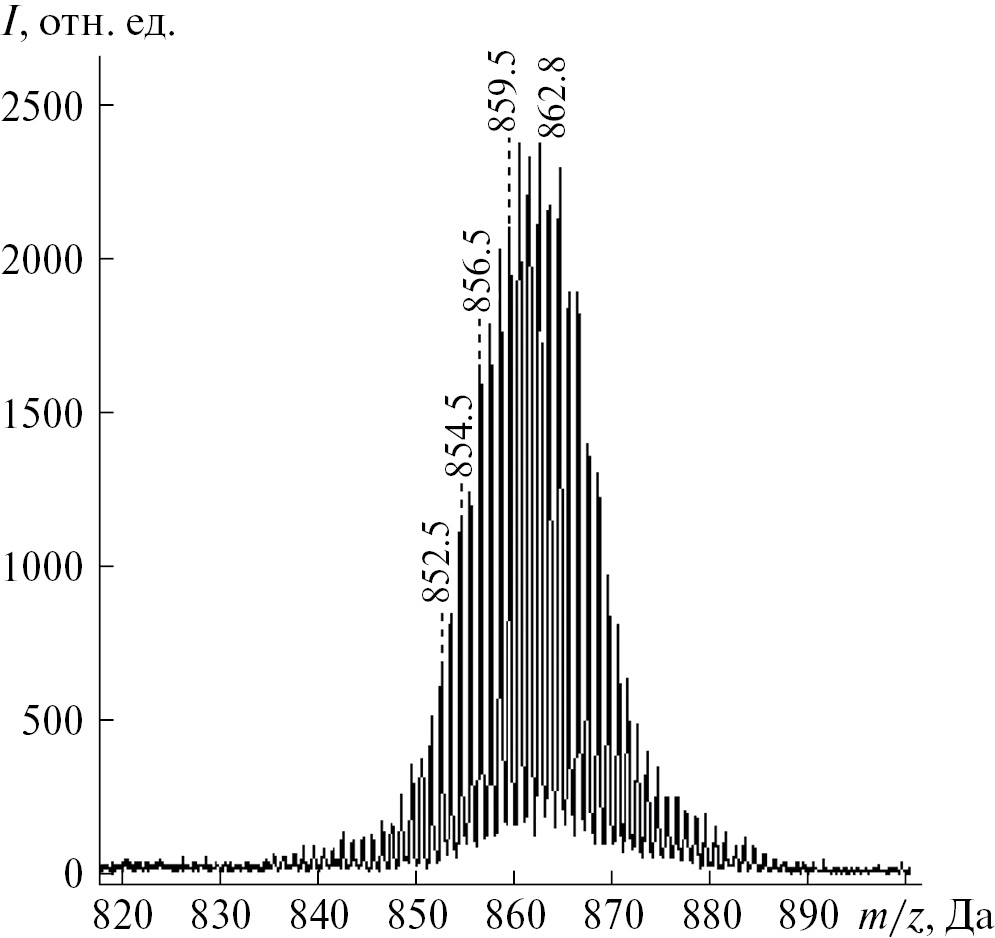

Рис. 2. Масс-спектр частицы (MoO3)6. Диапазон пика – 847.4–882.5 Да, максимальное значение пика m/z = 862.8 Да
Таблица 1. Результаты масс-спектрометрического изучения кристаллической фосфорномолибденовой кислоты в режиме регистрации отрицательных ионов
Диапазон пика (максимальное значение), Да | Среднее значение интенсивности пика, отн. ед. | Предполагаемая брутто-формула | ||
Исходная ФМК | Молибденовые сини | Исходная ФМК | Молибденовые сини | |
218.5–226.5 (224.5) | 218.4–226.4 (224.4) | 3200 | 7890 | HPO3∙MoO3 |
279.2–295.2 (287.2) | 279.2–295.1 (287.1) | 790 | 2650 | (MoO3)2 |
296.2–312.1 (304.2) | 296.1–312.0 (304.1) | 1260 | 2380 | (MoO3)2∙OH- |
358–373.9 (366.0) | 358–373.8 (365.9) | 3260 | 6300 | HPO3∙(MoO3)2 |
418.8–439.8 (430.7) | 418.7–439.7 (430.6) | 3980 | 3760 | (MoO3)3 |
439.9–457.7 (448.8) | – | 1140 | – | (MoO3)3∙OH- |
497.6–521.6 (511.8) | 497.5–521.5 (509.5) | 11700 | 4570 | HPO3∙(MoO3)3 |
560.6–585.6 (574.6) | 558.4–586.4 (574.3) | 1910 | 3600 | (MoO3)4 |
638.5–667.5 (655.5) | 639.3–667.4 (651.3) | 3350 | 4600 | HPO3∙(MoO3)4 |
701.4–732.5 (718.5) | 700.4–732.5 (716.3) | 1450 | 3460 | (MoO3)5 |
784.4–813.5 (799.2) | 784.3–811.5 (797.3) | 2080 | 2570 | HPO3∙(MoO3)5 |
847.4–882.5 (862.8) | 842.4–882.5 (861.4) | 650 | 1500 | (MoO3)6 |
928.6–955.6 (942.7) | – | 990 | – | HPO3∙(MoO3)6 |
987.8–1022.6 (1006.7) | – | 870 | – | (MoO3)7 |
Таблица 2. Результаты масс-спектрометрического изучения кристаллической фосфорномолибденовой кислоты в режиме регистрации положительных ионов
Диапазон пика (максимальное значение), Да | Среднее значение интенсивности пика, отн. ед. | Брутто-формула предполагаемой частицы | ||
Исходная ФМК | Молибденовые сини | Исходная ФМК | Молибденовые сини | |
– | 123.2–139.2 (129.2) | – | 2650 | MoO2∙H+ |
– | 247.9–267.0 (258.0) | – | 440 | (MoO2)2∙H+ |
– | 268.2–282.2 (274.0) | – | 540 | Mo2O5∙H+ |
342.9–358.9 (350.4) | – | 2790 | – | (MoO3)2∙HPO2 |
– | 410.2–429.2 (417.0) | – | 500 | (MoO3)2∙MoO2∙H+ |
423.5–443 (434.5) | – | 3130 | – | (MoO3)3 |
483.4–504.5 (494.4) | 484.0–510.6 (497.5) | 5290 | 190 | (MoO3)3∙HPO2 |
535.9–555.6 (547.7) | – | 180 | H3PMo3O13·H2O [HPO3∙(MoO3)3∙2Н2O] | |
548.3–570.3 (560.2) | 555.6–575.8 (561.8) | 2550 | 200 | (MoO3)2∙Mo2O5 |
570.4–588.4 (576.9) | – | 1680 | – | (MoO3)4 |
621.3–652.4 (638.3) | 622.9–655.0 (640.8) | 2300 | 110 | (MoO3)4∙HPO2 |
683.3–719.3 (703.3) | – | 2690 | – | (MoO3)3∙Mo2O5 |
759.3–796.2 (782.3) | – | 5360 | – | HPO3∙(MoO3)3∙Mo2O5 |
831.2–8703 (846.2) | – | 540 | – | (MoO3)4∙Mo2O5 |
910.2–941.2 (926.1) | – | 990 | – | (MoO3)6∙HPO2 |
Анализ данных табл. 1 показал, что при регистрации отрицательных ионов кристаллической ФМК как в исходной форме, так и в молибденовой сини в масс-спектрах появляются пики, характерные для кластеров двух типов: (MoO3)n и HPO3∙(МоО3)n.
Регистрация положительных ионов ФМК (табл. 2) позволила зафиксировать пики, характерные для частиц, содержащих соединения молибдена смешанной валентности (V) и (VI), например (MoO3)2∙Mo2O5 (m/z = 560 Да). Соединения этого типа обладают высокой реакционной способностью и широко используются в различных процессах [32, 35, 36].
Кроме того, зарегистрированы частицы смешанной валентности вида HPO2·(MoO3)n. Частицы этого типа чаще встречаются в исходной молекуле, чем в синях. Можно предположить, что эти частицы возникают при полном разрыве одной из связей O–Mo. При этом часть связей P–Mo сохраняется. Первый представитель соединений типа HPO2·(MoO3)n содержит два атома молибдена, оба в степени окисления +5. Последующие представители содержат молибден в смешанных степенях окисления: +5 и +6.
Сравнение полученных масс-спектров (рис. 1) показало, что исходная кислота более склонна к образованию частиц с относительно большими значениями m/z (более 800 Да). Следует отметить, что интенсивность пиков, появившихся в масс-спектрах восстановленной кислоты, в большинстве случаев превышает таковую исходной кислоты. Если интенсивность рассматривать как величину, пропорциональную концентрации, можно сделать вывод, что восстановленная форма ФМК образует меньшее количество частиц разного состава, но с большей концентрацией по сравнению с исходной кислотой.
При детальном изучении масс-спектров ГПС в диапазоне от 1500 Да были зарегистрированы пики с массами, большими, чем у молекулярного иона (рис. 3). В режиме регистрации отрицательных ионов появлялись пики с m/z = 2165, 2280 и 2388 Да (рис. 3а).

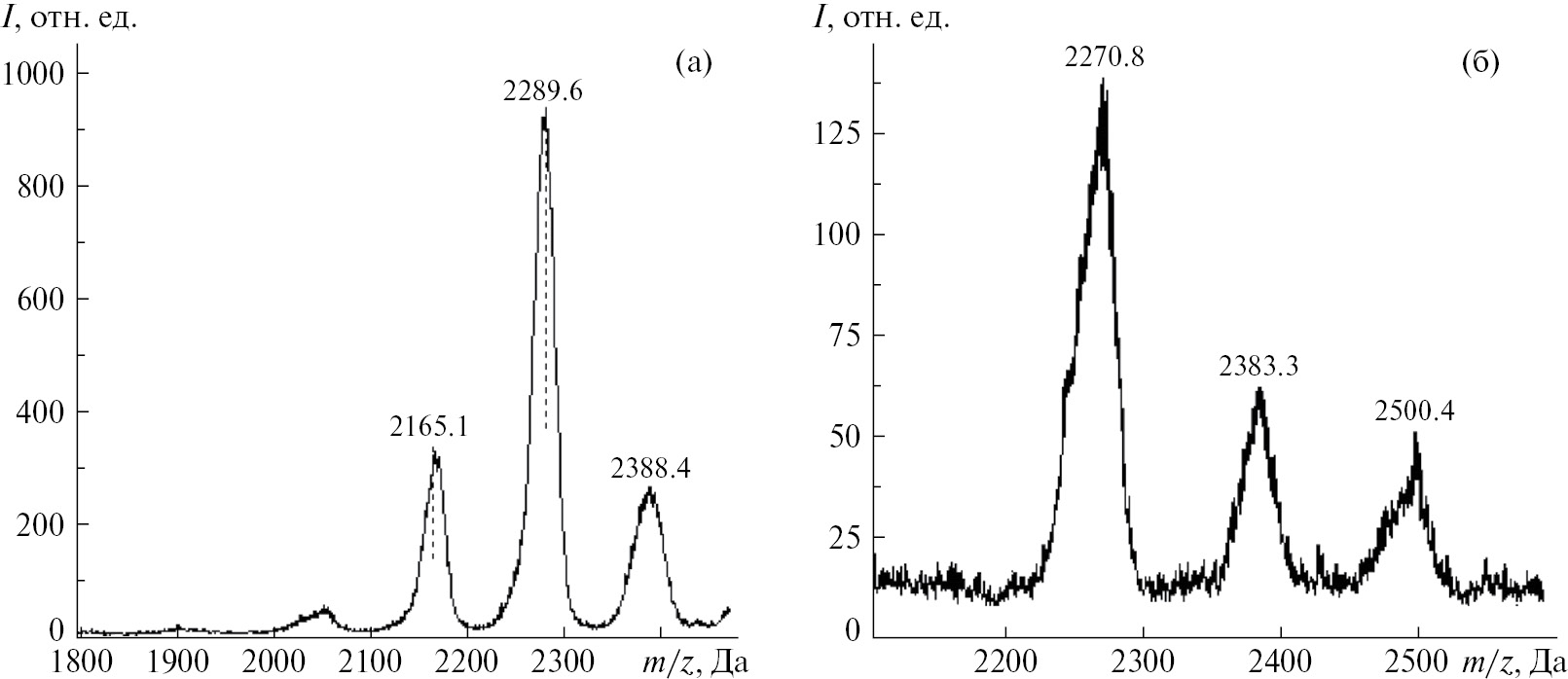

Рис. 3. Масс-спектры фосфорномолибденовой кислоты в режиме регистрации отрицательных (a) и положительных (б) ионов в диапазоне 1500–3000 Да
С учетом небольшой погрешности можно предположить, что этим пикам соответствуют частицы H3PMo12O40·(MoO3)2·2H2O (2163 Да), (MoO3)15·6H2O (2282 Да) и H3PMo12O40·(MoO3)4 (2387 Да). Пики, появившиеся в режиме регистрации положительных ионов, могут быть отнесены к следующим частицам: H3PMo12O40·(MoO3)3 (2272 Да), HPO2·(MoO3)16 (2383 Да) и H3PMo12O40·HPO3·(MoO3)4 (2500 Да). Таким образом, масс-спектрометрическое исследование кристаллической фосфорномолибденовой кислоты позволило обнаружить частицы, которые могут содержать молекулярный ион исходного соединения.
Поскольку большинство каталитических процессов происходит в растворе или на границе раздела раствор – твердый катализатор, важно понимать состояние катализатора в этих условиях. Кроме того, ГПС в растворах претерпевают многократный процесс образования и разрушения конечных частиц. Растворение и последующая кристаллизация могут привести к образованию новых соединений. Поэтому следующим этапом работы стало исследование водных растворов ФМК.
Для исследования растворов ФМК определенное количество исходного соединения растворяли в воде. Затем каплю полученного раствора помещали на инертную поверхность стандартной пластины и давали полностью высохнуть. Результаты исследования образовавшихся после кристаллизации частиц фосфорномолибденовой кислоты различной концентрации в режиме регистрации отрицательных ионов сведены в табл. 3.
Таблица 3. Результаты масс-спектрометрического исследования кристаллизации фосфорномолдибденовой кислоты из водного раствора в режиме регистрации отрицательных ионов (m/z – максимальное значение пика)
m/z, Да | Интенсивность пика, отн. ед. | Брутто-формула предполагаемой частицы | ||||
Концентрация раствора, % | ||||||
0.01 | 0.1 | 1 | 2 | 5 | ||
144 | 1300 | 300 | 160 | 190 | 80 | MoO3 |
162 | 570 | 140 | 145 | 2750 | 120 | MoO3∙H2O |
180 | 550 | – | – | – | – | MoO3∙(H2O)2 |
207 | 450 | 775 | 630 | 610 | 250 | MoO3∙PO2- |
224 | – | 300 | 515 | 740 | 900 | HPO3∙MoO3 |
288 | 1830 | 1770 | 1140 | 800 | 360 | (MoO3)2 |
432 | 1890 | 1650 | 1710 | 2060 | 540 | (MoO3)3 |
512 | – | – | 1175 | 2145 | 1820 | HPO3∙(MoO3)3 |
576 | 1395 | 580 | 1460 | 1775 | 430 | (MoO3)4 |
656 | – | – | 690 | 1280 | 930 | HPO3∙(MoO3)4 |
720 | 1000 | – | 530 | 840 | 200 | (MoO3)5 |
864 | 790 | – | – | – | – | (MoO3)6 |
1009 | 730 | – | – | – | – | (MoO3)7 |
Анализ данных табл. 3 показал, что при малых концентрациях водного раствора ФМК в масс-спектрах наблюдаются только пики, характерные для частиц вида (MoO3)n. При переходе к более концентрированным растворам масс-спектры могут выявлять более сложные частицы, в состав которых входят центральный атом фосфора и атомы молибдена (VI). Следует отметить, что практически все масс-спектры исследованных растворов характеризуются наличием высокореакционноспособных частиц PO3– и MoO3∙PO2–. Можно предположить, что по этой причине катализаторы, содержащие ГПС, показывают хорошие результаты в реакциях окисления [11, 12].
Результаты масс-спектрометрического исследования кристаллизации ФМК из водных растворов в режиме регистрации положительных ионов сведены в табл. 4.
Таблица 4. Результаты масс-спектрометрического исследования кристаллизации фосфорномолдибденовой кислоты из водного раствора в режиме регистрации положительных ионов
m/z, Да | Интенсивность пика, отн. ед. | Брутто-формула предполагаемой частицы | |||
Концентрация раствора, % | |||||
0.1 | 1 | 2 | 5 | ||
546 | 1160 | 4410 | 5470 | 3900 | MoO3∙Mo2O7∙H3PO4 |
560 | – | 4060 | 4760 | 3420 | (MoO3)2∙Mo2O5 |
640 | – | 3565 | 4290 | 8115 | (MoO3)2∙Mo2O10 |
784 | – | 2740 | 2380 | 6900 | (MoO3)3∙Mo2O10 |
929 | – | – | – | 1430 | (MoO3)6∙HPO2 |
Согласно полученным результатам, при низких концентрациях водных растворов ФМК в масс-спектрах не наблюдаются пики, которые можно было бы отнести к частицам исследуемого соединения. Кроме того, не удалось получить информативные масс-спектры для 0.01% раствора. При переходе к более концентрированному раствору в масс-спектрах обнаруживаются частицы, большая часть которых содержит атомы молибдена в смешанных степенях окисления: +5 и +6. Таким образом, частицы, содержащие как Mo(V), так и Mo(VI), характерны для ФМК не только в кристаллическом состоянии, но и в водном растворе.
Для получения масс-спектра, содержащего пик, характерный для молекулярного иона ГПС, было проведено исследование 1%-ного водного раствора ФМК совместно с матрицей 2,5-дигидроксибензойной кислоты (DHB) при различных параметрах эксперимента. В качестве переменных параметров были выбраны мощность лазера (LP) и количество импульсов (Nshot). Влияние этих параметров рассматривалось как в рефлекторном, так и в линейном режимах при регистрации отрицательных ионов. Поскольку целью данного этапа исследования было получение пика или пиков, в которых можно было бы идентифицировать молекулярный ион фосфорномолибденовой кислоты (М = 1825), исследования проводились в диапазоне 1500–7000 Да. Основные результаты, полученные в режиме регистрации отрицательных ионов, представлены на рис. 4.
Рис. 4. Зависимость интенсивности пиков в масс-спектре от мощности лазера при числе импульсов 50
Согласно полученным результатам, при любых значениях основных параметров масс-спектрометрического эксперимента исследование линейным методом приводит к значительно более интенсивным спектральным пикам. Следует отметить, что анализ раствора ФМК с матрицей может дать более информативные масс-спектры со значениями m/z, превышающими массу молекулярного иона ГПС. Практически во всех случаях характерны следующие закономерности: 1) для линейного режима, в отличие от рефлекторного, интенсивность пика неоднозначно зависит от параметров LP и Nshot; 2) в общем случае зависимости интенсивность–LP и интенсивность–Nshot симбатны; 3) интенсивность пика в большей степени зависит от энергии лазера, чем от количества выстрелов.
Практически при всех условиях масс-спектрометрического анализа спектры содержали пять пиков, причем пики 1772, 1916 и 2162 Да были зарегистрированы как в рефлекторном, так и в линейном методе. Таблица 5 иллюстрирует частицы, которые можно соотнести с полученными пиками.
Таблица 5. Предполагаемые частицы при кристаллизации 1% водного раствора фосфорномолибденовой кислоты, обнаруженные при масс-спектрометрическом исследовании в режиме регистрации отрицательных ионов
Режим | m/z, Да | Предполагаемая частица |
Линейный | 2046 | (MoO3)14·H2O |
2272 | H3PMo12O40·(MoO3)3 | |
Рефлекторный | 2052 | H3PMo12O40·MoO3·4H2O |
2283 | (MoO3)15·6H2O | |
Линейный, рефлекторный | 1772 | (MoO3)12·2H2O |
1916 | (MoO3)13·H2O | |
2162 | H3PMo12O40·(MoO3)2·2H2O |
С учетом погрешности масс-спектрометрического эксперимента полученные пики с m/z = 2052 и 2272 Да и предполагаемые теоретически имеют хорошую сходимость. Детальное рассмотрение пика 2162 Да как для линейного, так и для рефлекторного режима показывает небольшое отклонение от теоретического. Однако в обоих случаях, принимая во внимание экспериментальную ошибку, можно утверждать, что пику со значением 2163 Да соответствует частица состава H3PMo12O40(MoO3)2·2H2O.
ЗАКЛЮЧЕНИЕ
Методом лазерной десорбции/ионизации исследована кристаллическая фосфорномолибденовая кислота, а также ее водные растворы различной концентрации. В масс-спектрах кристаллов ФМК в режиме регистрации отрицательных ионов наблюдаются пики, характерные для двух типов кластеров: (MoO3)n и HPO3∙(MoO3)n. В режиме обнаружения положительных ионов зафиксированы частицы с общей формулой HPO2∙(MoO3)n, в состав которых входят Mo+5 и Mo+6. Сравнение молибденового синего с исходной ФМК показало, что восстановленная форма кислоты дает частицы менее разнообразного состава, но с более высокой концентрацией.
В режиме детектирования отрицательных ионов кристаллов фосфорномолибденовой кислоты появились пики, которые с высокой степенью вероятности можно отнести к частицам H3PMo12O40·(MoO3)2·3H2O (2163 Да) и H3PMo12O40·(MoO3)4 (2387 Да).
Согласно полученным данным, для линейного метода пиковая интенсивность неоднозначно зависит от энергии лазера LP и количества выстрелов Nshot. В общем случае пиковые значения интенсивности и LP, а также Nshot находятся в симбатной зависимости. Интенсивность пика больше зависит от энергии лазера, чем от количества выстрелов.
Использование матрицы при исследовании растворов кислот позволило зафиксировать еще два пика, соответствующих частицам с молекулой исходного вещества: H3PMo12O40·MoO3·4H2O (2052 Да) и H3PMo12O40·(MoO3)3 (2272 Да). Таким образом, было показано, что фосфорномолибденовая кислота при ионизации может генерировать как фрагменты, так и кластерные ионы, содержащие преимущественно аддукт молекулярного иона с оксидом молибдена и водой.
Для получения информативных масс-спектров, в которых можно было бы обнаружить интенсивные пики, соответствующие частицам с молекулярными ионами фосфорномолибденовой кислоты, рекомендуется проводить ЛДИ с матрицей 2,5-дигидроксибензойной кислоты при энергии лазера не менее 80% и числе выстрелов 50–60. При этих же условиях можно обнаружить малоинтенсивный пик молекулярного иона ГПС с поверхности кристаллического вещества.
ФИНАНСИРОВАНИЕ РАБОТЫ
Работа выполнена при финансовой поддержке Министерства образования и науки Российской Федерации.
