Введение

Материалы из сплетенной в ткань никелевой сетки со слоями на основе активного углерода используются как катализаторы, сенсоры, щелочные полуэлементы и сорбционные электроды [1–5]. Их синтезируют прессованием смеси активного углерода и полимеров, магнетронным напылением углерода на металлы или его осаждением с помощью электрического разряда в среде углеводородов [1–7]. Эти методы не обеспечивают химическую пришивку слоя к металлу, из-за чего материалы неустойчивы при растяжении и изгибе, а также при выделении на них газообразных продуктов, в частности водорода и кислорода и в процессе эксплуатации. Чтобы пришить слой на основе активного углерода и полимера к металлу, в частности к никелю, необходимо связать его с атомами поверхностных слоев металла, способными взаимодействовать с полимерным компонентом слоя. Согласно [8] на поверхности никелевых нитей, изготовленных холодным вытягиванием, имеется множество продольных пор и раковин. Их поверхность формируют атомы с дефицитом электронной плотности, способные координировать анионы. Для травления такой поверхности используют композиции калиевых солей комплексонов и солей с анионами, с которыми ионы никеля образуют малорастворимые соединения [9]. В случае с карбонатом калия фронт травления могут составлять группы типа Ni·Niq+СО3Н. Через них можно пришить полимеры с Cl-CH< группами, используя реакции типа Niq+ОСО-ОН + ClCH< → Niq+ОСО-О-CH<. Для синтеза материалов целесообразно пришить гель из частиц активного углерода с привитым ПВХ, который можно превратить в сорбционно-активный электронопроводящий слой из активного углерода с этаноламиновыми, натрий- или калийглицинантными производными ПВХ.

Цель настоящей работы. Работа направлена на решение проблемы химической пришивки слоя к материалам из сплетенной в ткань никелевой сетки, обеспечивающих их устойчивость в процессах практического применения. Для этого целесообразно включить карбонатные группы в поверхностные слои никелевой сетки и синтезировать материалы с пришитым к металлу слоем активного углерода с этаноламиновыми, натрий- или калийглицинатными производными ПВХ, измерить их сорбционную емкость при поглощении паров бензола и гексана, а также исследовать их как щелочные сорбционные электроды, как мостиковые биполярные электроды и как водород- или кислородпроизводящие матрицы.

Экспериментальная часть

Материалы: никелевые нити, диаметр 0.5 мм, сплетенные в ткань по ГОСТ 6613–86.

Реактивы: суспензия частиц углерода размером 0.5–5 мкм с сорбированным ПВХ в смеси ТГФ, бензилового спирта и триэтаноламина (содержание углерода – 5%, ПВХ – 5%) [8]. Раствор травления: 0.05 моль/л тетракалиевой соли этилендиаминтетрауксусной кислоты, 0.3 моль/л трикалиевой соли нитрилотриуксусной кислоты и 0.05 моль/л калия углекислого [10, 11], моноэтаноламин, глицинат натрия, глицинат калия, гидроокись натрия, (квалификации “ч.” или “х.ч.”)

Методы исследования: химический анализ, ИК-спектроскопия диффузного отражения (ИК-фурье-спектрометр PerkinElmer 2000), оптическая микрофотография (микроскоп Motic DMBA 300), измерение напряжения и тока (мультиметр MS8233E).

Поверхность никеля была подготовлена путем выдерживания образцов в растворе травления при 60°C в течении 3 мин с последующей промывкой водой. Контроль включения карбонатных группы проводили методом ИК-спектроскопии. На рис. 1 приведены ИК-спектры диффузного отражения поверхности исходной никелевой ткани и после травления. Видно, что в ее спектре появились широкая интенсивна полоса с максимумами при 1429 и 1380 см–1, а также полоса при 980 см–1 относящиеся к частотам валентных и деформационных колебаний СО3Н-групп [12].

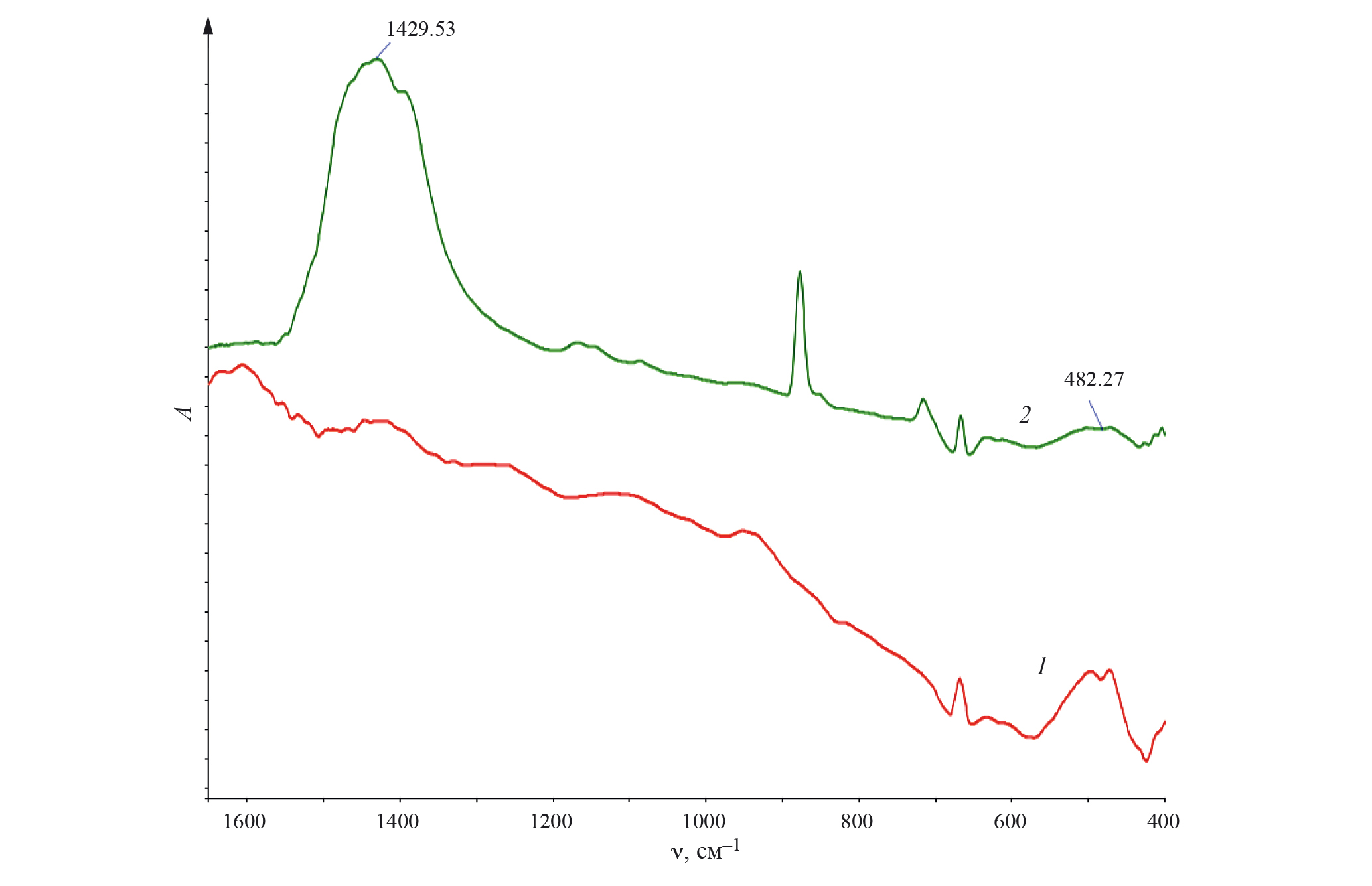

Рис. 1. ИК-спектры изначальной поверхности никеля (1) и после травления (2).



Синтез материалов проводили по методикам [10, 11]. Образцы ткани с карбонатными группами и без них выдерживали в суспензии, обрабатывали потоком воздуха с температурой 50–60°C до испарения ТГФ и превращения суспензии в гель, выдерживали при 110°C в течение часа, после чего обрабатывали в течение часа в 15 моль/л растворе моноэтаноламина, либо в 4 моль/л растворе глицината натрия или калия при 110°C. На последней стадии с образцов, в которых не было карбонатных групп, отслоился гель, а в образцах с карбонатными группами гель превратился в слой. Он удерживается на ткани при ее растяжении и изгибе. Образцы материала отмывали в кипящей воде и сушили. Материал со слоем этаноламиновых производных обозначен как МЭ, с натрийглицинатными производными как ГН, а с калийглицинатными производными – как ГК.

Массовые доли слоя в материале (Wсл) и углерода в слое (Wуг) были определены путем измерения массы исходных образцов по ходу синтеза с учетом состава суспензии. Wсл = 5.8, 6.0 и 5.4%, а Wуг = 2.8, 2.8 и 2.7% для МЭ, ГН и ГК соответственно.

Микрофотографии приведены на рис. 2 на примере МЭ.

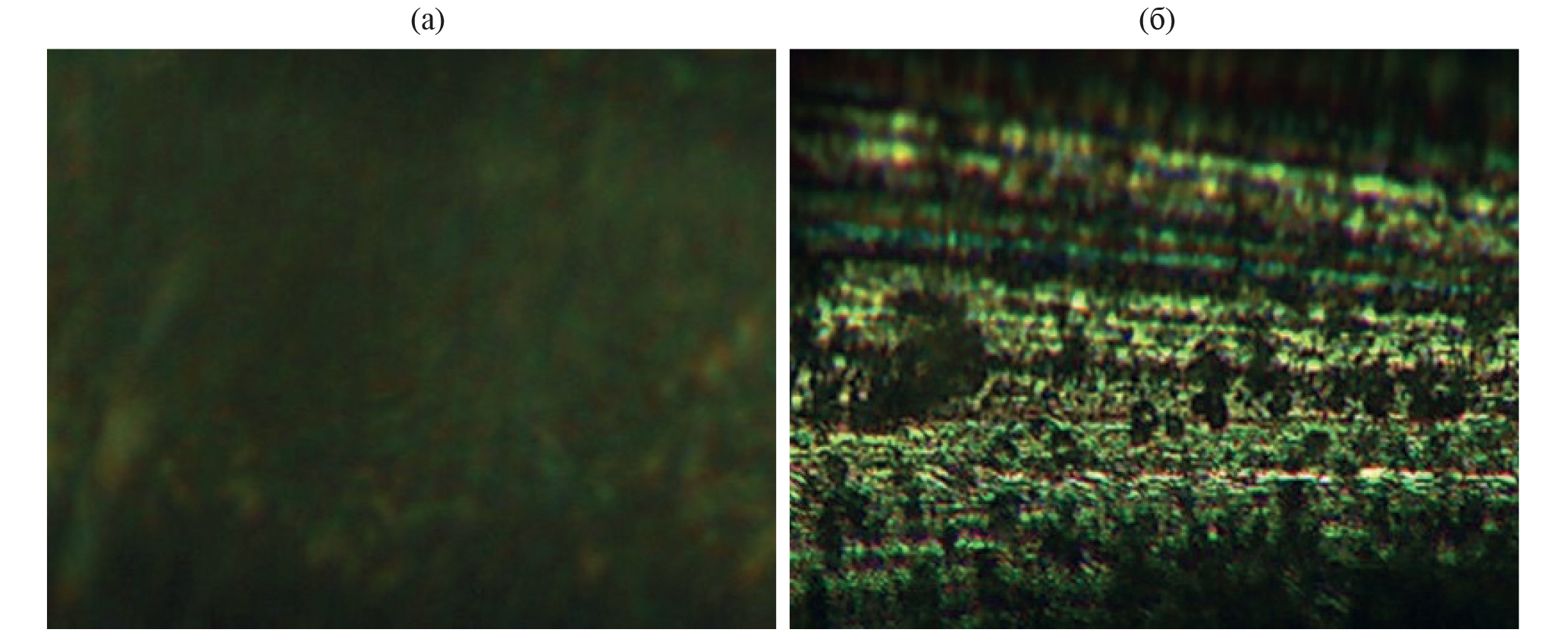

Рис. 2. Микрофотографии ткани без карбоксильных групп, после отслоения геля при действии этаноламина (а) и поверхности слоя, полученного после действия этаноламина на гель и на ткань с карбоксильными группами (б).



Сорбционная емкость (G) слоев была измерена весовым методом, согласно [10, 11]. Gбенз = 9.31, 19.7 и 17.4, а Gгекс = 6.55, 7.5 и 15.0 ммоль/г для МЭ, ГН и ГК соответственно.

Исследование материалов как щелочных сорбционных электродов проводили на примере МЭ. Потенциалы (ϕ) измеряли относительно хлорсеребрянного электрода с погрешностью 1 мВ. Установлено, что электрод отрицательно заряжен. ϕ = –0.426, –0.443. –0.471 и –0.493 В в 1, 2, 3 и 4 моль/л растворах NaOH.

Исследование синтезированных материалов как электродов проводили на примере МЭ в цепи [13], состоящей из двух сосудов с платиновыми электродами (катод и анод) и с растворами NaOH (католит и анолит соответсвенно). Сосуды находились на расстоянии 2 см друг от друга и соединялись воздушным мостиком из синтезированного материала длиной 5 см, предварительно выдержанного в растворе NaOH. Задавали напряжение (Е), измеряли ток (J) с погрешностью 0.05 мкА. Было установлено, что мостик работает как биполярный электрод: конец мости мостика, погруженный в католит работает как анод, а конец, опущенный в анолит – как катод. При напряжении более 3.5 В из слоя в мостике в растворе с катодом начал выделяется кислород, а в растворе с анодом – водород. Скорость их образования рассчитывали по формуле:

υ=J/F, (1)

где F – число Фарадея. Данные измерений приведены в табл. 1.



Таблица 1. Скорость образования водорода и кислорода в мостиковом биполярном электроде

Е, В

υ, г-экв/с 107

1 моль/л

2 моль/л

3 моль/л

4 моль/л

3.7

3.8

3.9

3.95

4.0

4.1

4.2

4.3

4.4

4.5

2.7

3.6

4.5

5.5

6.5

7.5

8.8

10.2

2.2

3.7

5.5

7.7

9.7

3.2

5.2

7.5

10.1

3.35

5.55

7.9

9.5



При выделении кислорода и водорода разрушение материала не наблюдалось. Из зависимостей υ от Е находили напряжение Еп, при котором начинались соответствующие процессы, а константы скорости k1 и ускорения k2 находили, используя уравнение [13]:

υ=k1ЕЕï +k2ЕЕï2. (2)

Найдено, что во всех случаях процесс начинается при Еп = 3.5 В, k1 = 0.8×10–6, 1.2 ×10–6, 1.3×10–6 и 1.38×10–6 г-экв/(с В), а k2 = 0.7×10–8, 1.0×10–8, 1.3×10–8 и 1.6×10–8 г-экв/(с В2) для 1, 2, 3 или 4 моль/л растворов NaOH.

Исследование материалов как водород и кислородпроизводящих матриц проводили на примере МЭ. Использовали матрицу с поляризованным воздушным мостиком длиной 5 см, предварительно выдержанным в растворе NaOН [13], и двумя сосудами с раствором NaOH, в одном из которых был платиновый электрод. В центре мостика был закреплен проводник. Платиновый электрод соединяли с клеммой “плюс” или “минус”, а проводник – с клеммой “минус” или “плюс”. Задавали напряжение (Е), измеряли ток (J) и рассчитывали скорость образования водорода или кислорода. Данные приведены в табл. 2, 3.



Таблица 2. Скорость образования водорода в матрице

Е, В

υ, г-экв/с 107

1моль/л

2моль/л

3моль/л

4моль/л

1.7

1.75

1.85

1.9

2

2.1

2.2

2.3

2.35

2.4

2.45

2.5

2.6

2.7

2.8

3

3.2

3.35

1.03

1.96

3.84

6.11

9.53

11.34

17.61

22.80

25.90

0.93

1.65

3.31

5.08

7.25

9.53

10.36

15.75

19.17

22.49

30.10

1.24

2.07

3.83

5.69

8.29

11.81

15.44

19.58

24.66

29.94

31.60

2.48

4.63

7.87

12.28

17.30

22.90

29.53

31.4



Таблица 3. Скорость образования кислорода в матрице

Е, В

υ, г-экв/с 107

1моль/л

2моль/л

3моль/л

4моль/л

1.95

2.0

2.05

2.1

2.15

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

3.0

3.1

3.2

3.3

1.4

2.3

3.2

4.3

5.2

6.2

7.3

8.3

9.4

10.4

2.3

3.4

4.5

5.6

7.0

9.75

2.9

4.4

5.9

7.5

9.3

11.0

3.0

4.8

6.7

9.3

11.5



Величины Еп, k1 и k2 определяли по методике, описанной выше. Для водородпроизводящей матрицы Еп = 1.68 В вне зависимости от концентрации NaOH, k1 = 0.58×10–6, 1.25×10–6, 1.75×10–6, 2.0×10–6 г-экв/(с В), k2 = 0.48×10–8, 1.12×10–8, 2.36×10–8 и 2.69×10–8 г-экв/(с В2) для 1, 2, 3 и 4 моль/л растворов NaOH. Для кислородпроизводящей матрицы Еп =2.25, 1.9, 1.88 и 1.85 В, k1 = 0.9×10–6, 2.0×10–6, 2.15×10–6 и 2.5×10–66 г-экв/(с В), k2= 1.0×10–8, 1.09×10–8, 2.33×10–8 и 4.5×10–8 г-экв/(с В2) для 1, 2, 3 или 4 моль/л растворов NaOH.

Обсуждение результатов

Исследования показали, что включение карбонатных групп в поверхность никелевых нитей позволило синтезировать материалы с пришитыми к никелю слоями из активного углерода и производных ПВХ. Материалы устойчивы к механической деформации при их использовании как биполярных электродов и кислород- и водородпроизводящих матриц.

На нитях без карбоксильных групп после отслоения в этаноламине видны продольные поры и раковины. Поверхность материала, как видно из рис. 2, состоит из ячеек. В некоторых из них видны просветы. На первой стадии синтеза в обоих случаях гель заполняет все поры и раковины. При термообработке происходит прививка ПВХ к углероду, а в случае металла с карбонатными группами – сшивание металла с гелем. Процесс превращения ПВХ в сетки сопровождается выдавливанием бензилового спирта из слоя [13]. В случае сшивок бензиловый спирт может двигаться к поверхности по каналам, которые превращаются во внешние поры.

Стенки внешних пор полученных материалов сформированы из циклических аминов. От них в фазу полимера распространяются внутренние поры с такими же стенками, к которым добавляются поры со стенками из углеродных групп поверхностных слоев углерода и групп из атомов никеля. Поры в зоне прививки состыкованы с порами в частицах углерода. Циклы в полимерах и в переходных зонах связывают молекулы бензола и гексана в комплексы “хозяин-гость” [13]. Через них бензол и гексан эстафетно переходят в углерод. Примерно при одном и том же содержании углерода сорбционная емкость по бензолу или гексану зависит от природы заместителя. Это может проявляться в том, что этаноловая группа может затруднять переход молекул в углерод, а глицинатная – способствовать этому переходу.

Объяснить поведение материала как сорбционного электрода и биполярного мостика можно следующим образом. Согласно [13], при поглощении NaOH из водных растворов в слое образуютсямногоядерные комплексы [(NaLOH(H2O)p)]n·[(NaOH)(H2O)q]m, где L – циклическая лигандная группа из стенок пор. В стенках внешних пор Na+ координирует OH из раствора. Слой с избыточными OHстановится отрицательно заряженным, а материал в растворе NaOH – сорбционно-активным и электродом. С ростом концентрации NaOH, в слое возрастает плотность избыточных OH и, соответственно, величина ϕ. Зависимость ϕ от активноcти aNaOH отвечает уравнению Нернста ϕ = = ϕ0 – (0.059/n)lg aNaOH, где ϕ0 = –0.402 В, n = 0.4.

Очевидно, что в ячейке с биполярным электродом до включения тока потенциал на платиновых электродах одинаковый. При включении тока потенциал участка мостика в растворе с катодом становится более положительным, а в растворе с анодом – белее отрицательными по сравнению с платиновым электродом. При Е = 3.5 В в каждом сосуде начинается электролиз раствора NaOH: на платиновом аноде выделяется кислород, а на участке мостика, погруженного в анолит – водород и наоборот, а в слое начинается эстафетное движение OHиз раствора с катодом к раствору с анодом. Согласно [13], электролиз растворов NaOH начинается при Е около 0.8 В. Вероятно, начало процессов в биполярном электроде лимитируется движением OHв слое. В таком случае значения k1 и k2 характеризуют лимитирующую стадию. С увеличением концентрации NaOH возрастает скорость движения OH и, соответственно, скорость электролиза.

В матрице при поляризации мостика никель и частицы углерода в слое становятся электродом. На них в зоне пришивки и в зоне прививки происходит разложение акавакомплексов. Процессы начинаются при Еп, меньшем, чем Еп начала процесса в биполярном электроде. Разложение аквакомплесов инициирует движение ОН в порах из растворов к никелю и к частицам углерода для регенерации разлагаемых комплексов. Значение Еп образования водорода или кислорода уменьшаются, а константы скорости и ускорения всех процессов возрастают с увеличением концентрации NaOH.

×
