Термодинамическое моделирование системы Ag–Al–In

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

На базе имеющейся экспериментальной информации построены термодинамические модели жидкости и тройных твердых растворов в системе Ag–Al–In. Используя эти модели, а также известные в литературе термодинамические модели других фаз этой системы определены координаты нонвариантных точек системы Ag–Al–In и проекция ее поверхности ликвидуса. Рассчитаны политермические сечения фазовой диаграммы этой системы для составов xAl / xIn = 4.255, xIn / xAl = 2.096 и xAg / xIn = 1.064, а также изотермические сечения при 973 и 573 К.

Full Text

Restricted Access

About the authors

В. А. Лысенко

Московский государственный университет им. М. В. Ломоносова

Author for correspondence.
Email: vallys2@yandex.ru
Russian Federation, Москва, 119991

References

  1. Cheng K.W., Huang C.M., Huang Y.L. et al. // Thin Solid Films. 2011. V. 520. № 1. P. 469.
  2. Ho W.J., Hu C.H., Yeh C.W., Lee Y.Y. // Jpn. J. Appl. Phys. 2016. V. 55. № 8S3. 08RG03.
  3. Keerthi K., Nair S.B., Sreeram P.R., Philip R.R. // Vacuum. 2019. V. 161. P. 333.
  4. Campbell A.N., Wagemann R. // Can. J. Chem. 1966. V. 44. № 6. P. 657.
  5. Campbell A.N., Wagemann R. // Ibid. 1970. V. 48. № 20. P. 3164.
  6. Wagemann R. The System Aluminum-Indium-Silver // M. Sc. Thesis. University of Manitoba. Winnipeg. 1964. 97 p.
  7. Wagemann R. The Systems Silver-Indium And Silver-Indium-Aluminum // Ph.D. Thesis. University of Manitoba. Winnipeg. 1969. 209 p.
  8. Elliott R.P., Shunk F.A., Giessen W.C. // Bull. Alloy Ph. Diagr. 1980. V. 1. № 1. P. 36.
  9. McAlister A.J. // Bull. Alloy Ph. Diagr. 1987. V. 8. P. 526.
  10. Deng Z., Hu Q., Tian Y. et al. // J. Alloys Compd. 2023. V. 934. 167980.
  11. Spencer P.J., Kubaschewski O. // Monatsh. Chem. 1987. V. 118. P. 155
  12. Lim S.S., Rossiter P.L., Tibbals J.E. // Calphad. 1995. V. 19. № 2. P. 131.
  13. Terlicka S., Dębski A., Gierlotka W. et al. // Ibid. 2020. V. 68. 101739
  14. Witusiewicz V.T., Hecht U., Fries S.G., Rex. S. // J. Alloys Compd. 2004. V. 385. № 1–2. P. 133.
  15. Campbell A.N., Wagemann R., Ferguson R.B. // Can. J. Chem. 1970. V. 48. № 11. P. 1703.
  16. Korhonen T.M., Kivilahti J.K. // J. Electron. Mater. 1998. V. 27. № 3. P. 149.
  17. Moser Z., Gasior W., Pstrus J. et al. // Ibid. 2001. V. 30. № 9. P. 1120.
  18. Gierlotka W. // Ibid. 2012. V. 41. № 1. P. 86.
  19. Wang J., Hudon P., Kevorkov D. et al. // J. Phase Equilib. Diff. 2014. V. 35. № 3. P. 284.
  20. Muzzilo C.P., Anderson T. // J. Mater. Sci. 2018. V. 53. № 9. P. 6893.
  21. Fischer E., Gajavalli K., Mikaelian G. et al. // Calphad. 2019. V. 64. P. 292.
  22. Elliott R.P., Shunk F.A. // Bull. Alloy Ph. Diagr. 1980. V. 1. № 1. P. 73.
  23. Murray J.L. // Bull. Alloy Ph. Diagr. 1983. V. 4. № 3. P. 271.
  24. Singh R.N., Sommer F. // Rep. Prog. Phys. 1997. V. 60. P. 57.
  25. Ansara I., Bros J.P., Girard C. // Calphad. 1978. V. 2. № 3. P. 187.
  26. Ansara I., Chatillon C., Lukas H.L. et al. // Ibid. 1994. V. 18. № 2. P. 177.
  27. Dinsdale A.T. // Calphad. 1991. V. 15. № 4. P. 317.
  28. Redlich O., Kister A.T. // Ind. Eng. Chem. 1948. V. 40. № 2. P. 345.
  29. Лысенко В.А. // Журн. физ. химии. 2008. Т. 82. № 8. С. 1413.; Lysenko V.A. // Russ. J. Phys. Chem. A. 2008. V. 82. № 8. P. 1252.
  30. Vassiliev V.P., Lysenko V.A. // J. Alloys Compd. 2016. V. 681. P. 606.
  31. Реклейтис Г., Рейвиндран А., Рэгсдел К. Оптимизация в технике. Т. 1. М.: Мир, 1986. 349 c.

Supplementary files

Supplementary Files
Action
1. JATS XML
2. Fig. 1. Phase diagram of the Ag-Al system.

Download (100KB)
3. Fig. 2. Phase diagram of the Ag-In system.

Download (119KB)
4. Fig. 3. Calculated liquid immiscibility regions at 923 (1), 973 (2), 1023 (3), 1073 (4), 1123 (5) and 1173 K (6) and their comparison with experimental data [4, 6].

Download (110KB)
5. Fig. 4. Polythermal cross section xAl / xIn = 4.255 of the phase diagram of the Ag-Al-In system. Lines - calculation, dots - experimental data [5-7]; numbers denote phase coexistence regions: L + α‘ + β (1), α’ + β + γ (2), L‘ + L’ + γ (3), γ + δ + 3:1 (4).

Download (195KB)

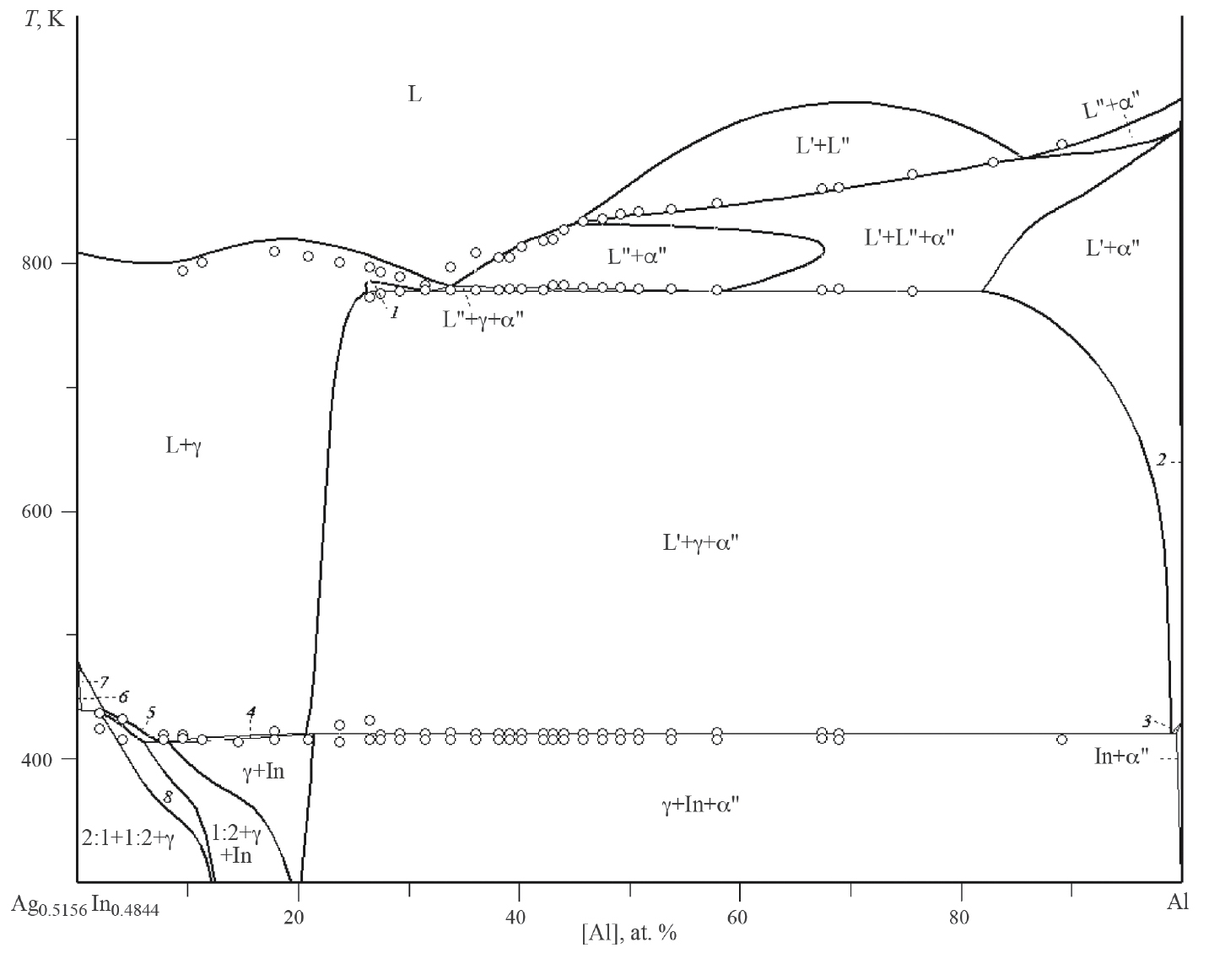

6. Fig. 5. Polythermal cross section xIn / xAl = 2.096 of the phase diagram of the Ag-Al-In system. Lines - calculation, dots - experimental data [5-7]; numbers denote phase coexistence regions: L‘ + L’ + α‘ (1), L + β + γ (2), L + α’ + β (3), α‘ + β + γ (4), δ + 3:1 (5), γ + δ + 3:1 (6), γ + δ + 2:1 (7), L + γ + In (8), L’ + α’ + In (9).

Download (184KB)
7. Fig. 6. Polythermal cross section xAg / xIn = 1.064 of the phase diagram of the Ag-Al-In system. Lines - calculation, dots - experimental data [5-7]; numbers denote phase coexistence regions: L‘ + L’ + α‘ (1), α’ (2), L‘ + α’ + In (3), L + γ + In (4), L + γ + 1:2 (5), L + 2:1 (6), L + γ + 2:1 (7), γ + 1:2 (8).

Download (145KB)
8. Fig. 7. Calculated projection of the liquidus surface of the Ag-Al-In system. Numbers indicate isotherms: 1173 (1), 1073 (2), 973 (3), 873 (4), 773 (5), 673 K (6).

Download (156KB)

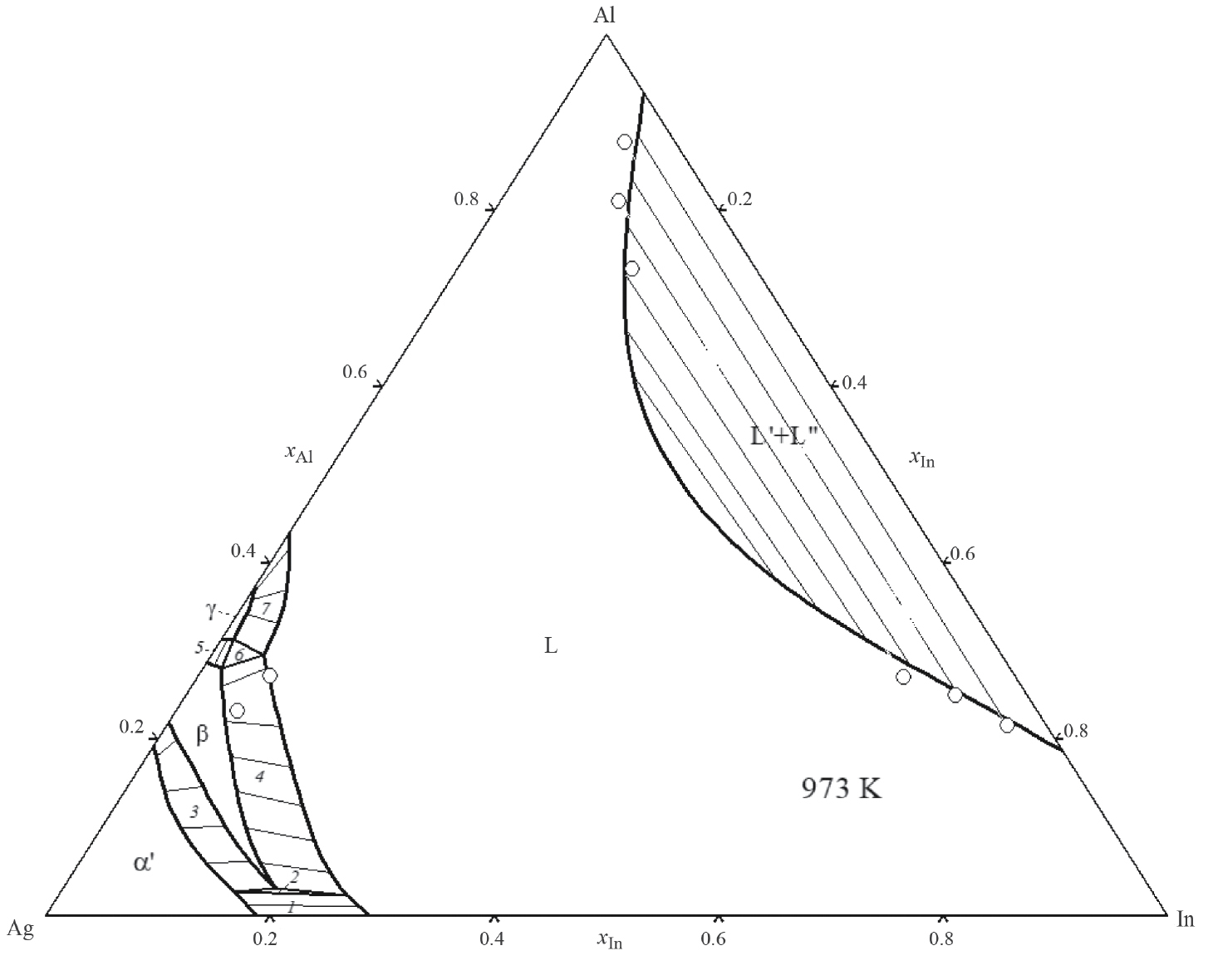

9. Fig. 8. Calculated isothermal cross section of the phase diagram of the Ag-Al-In system at 973 K. Lines - calculation, points - experimental data [4-7]; numbers indicate the coexistence regions of phases: α‘ + L (1), α’ + β + L (2), α' + β (3), β + L (4), β + γ (5), β + γ + L (6), γ + L (7).

Download (146KB)

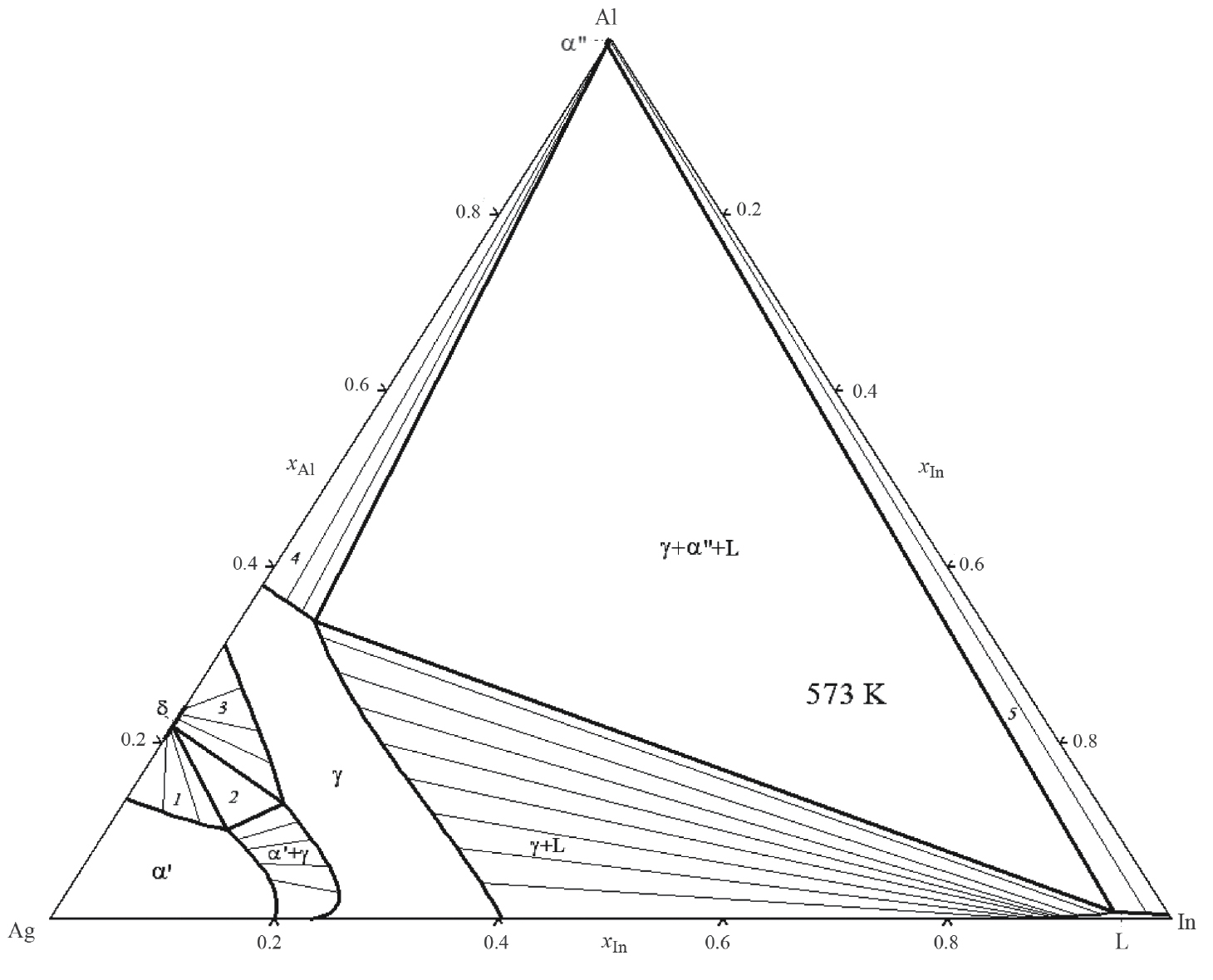

10. Fig. 9. Calculated isothermal cross section of the phase diagram of the Ag-Al-In system at 573 K. Numbers indicate the coexistence regions of the phases: α‘ + δ (1), α’ + γ + δ (2), γ + δ (3), γ + α‘ (4), In + α’ (5).

Download (215KB)
