Термическая стабильность нанокристаллического сульфида цинка ZnS

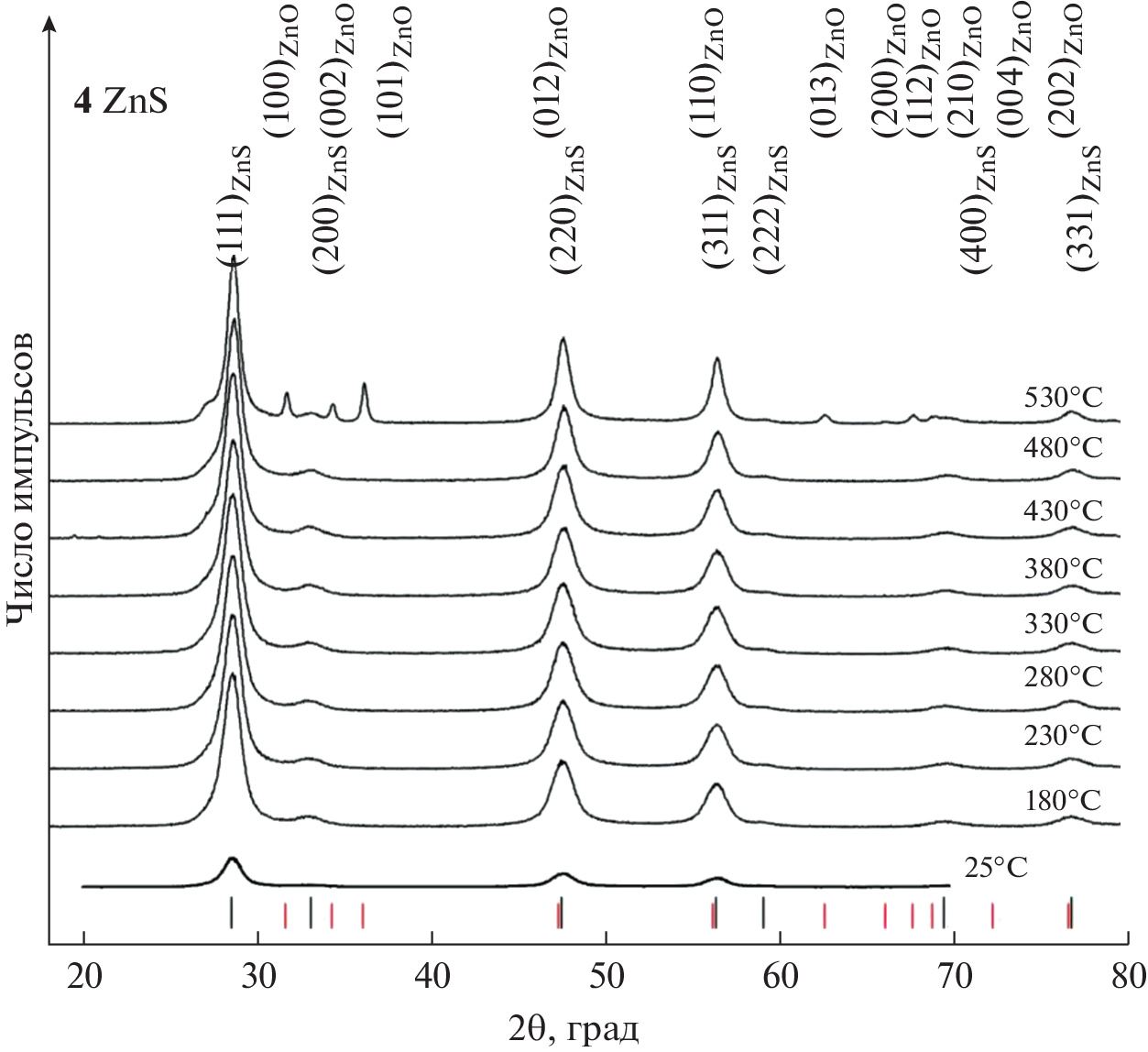

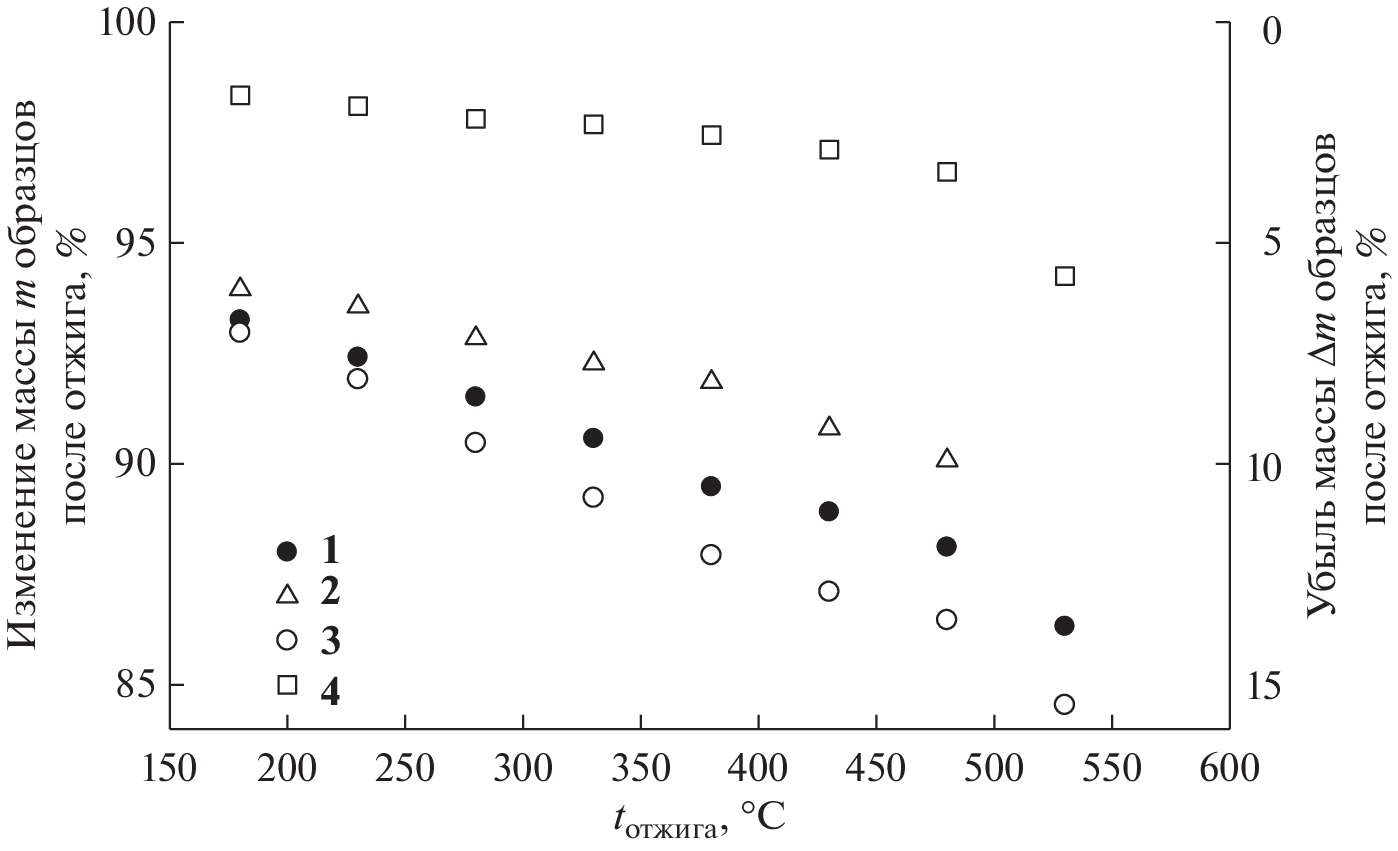

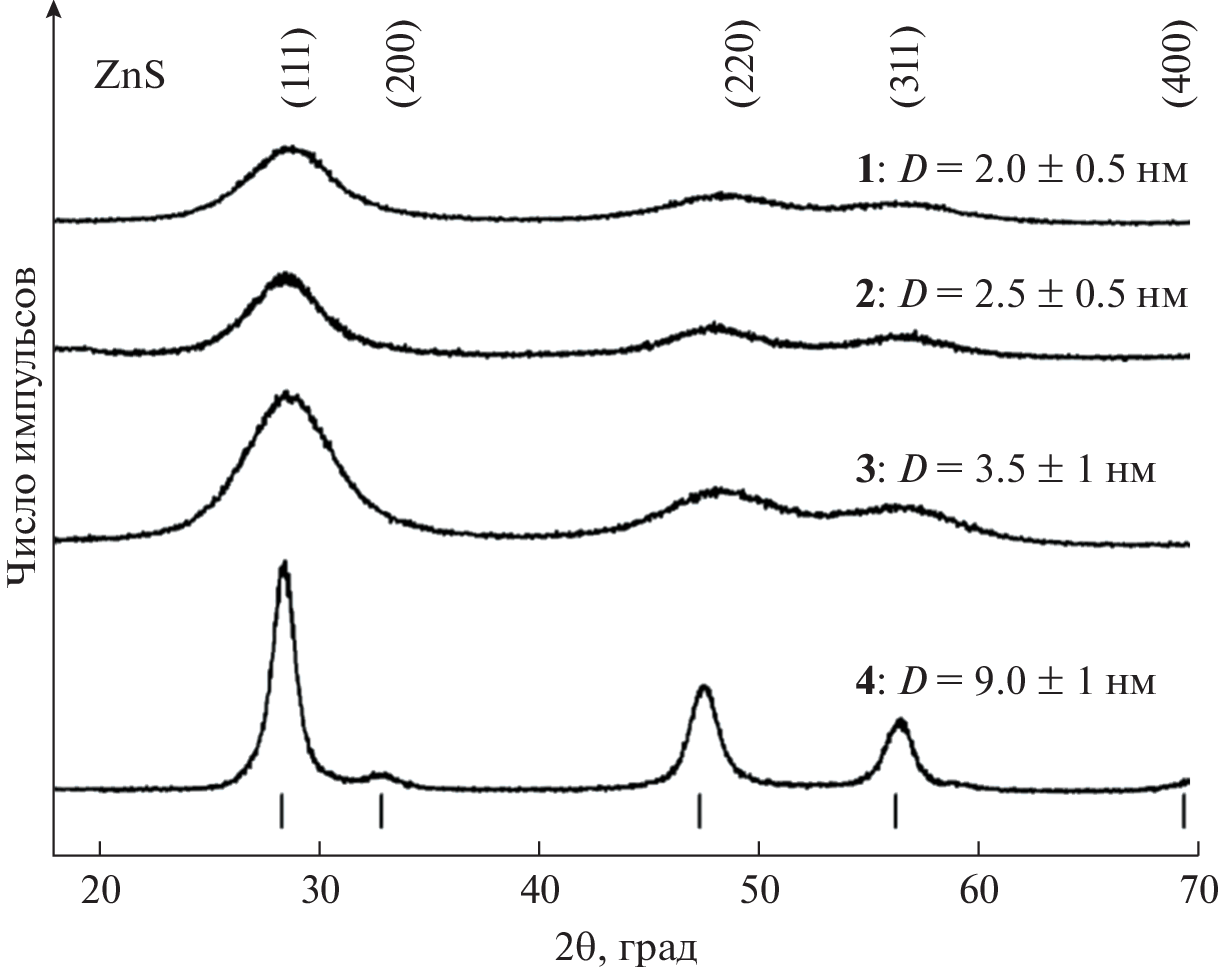

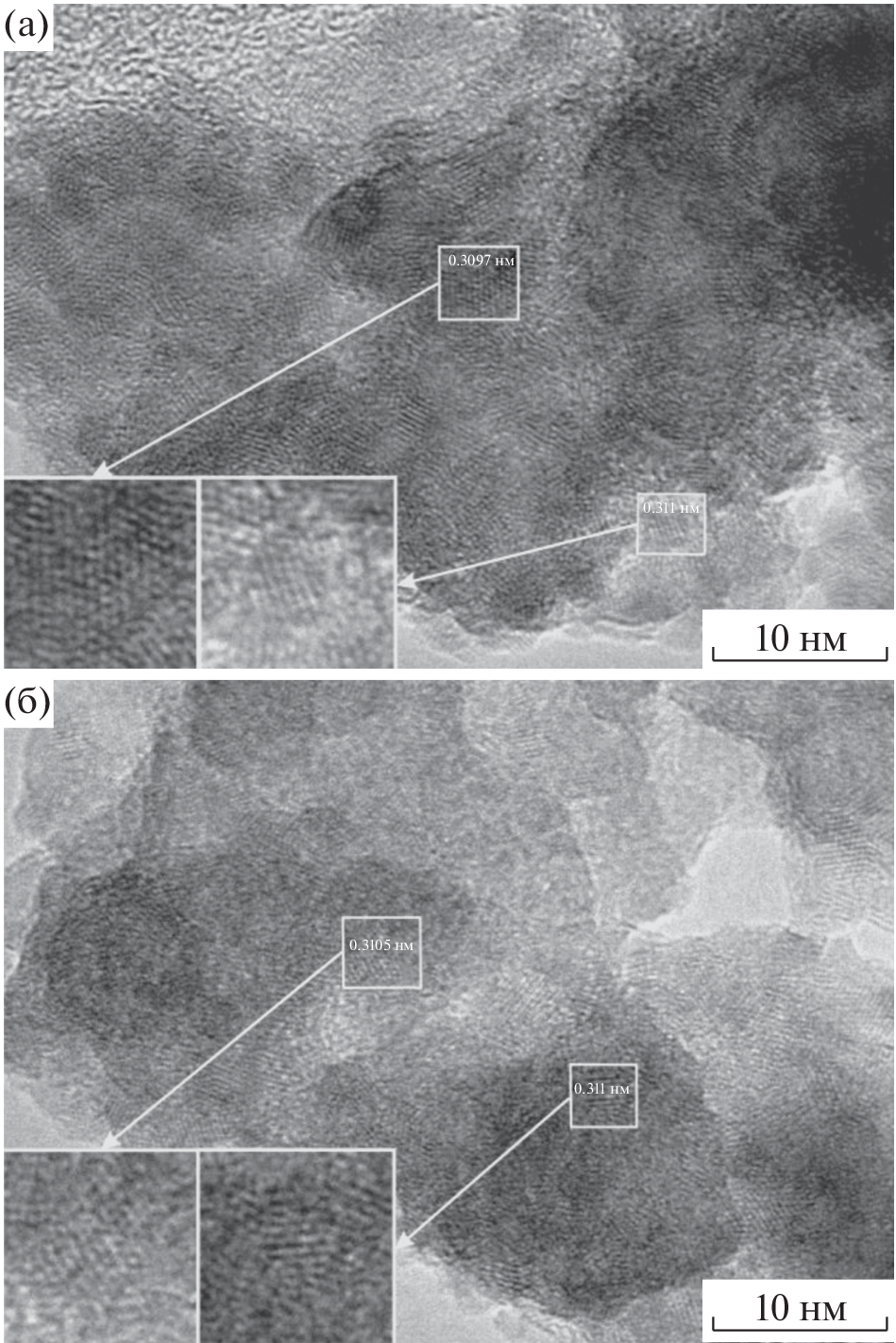

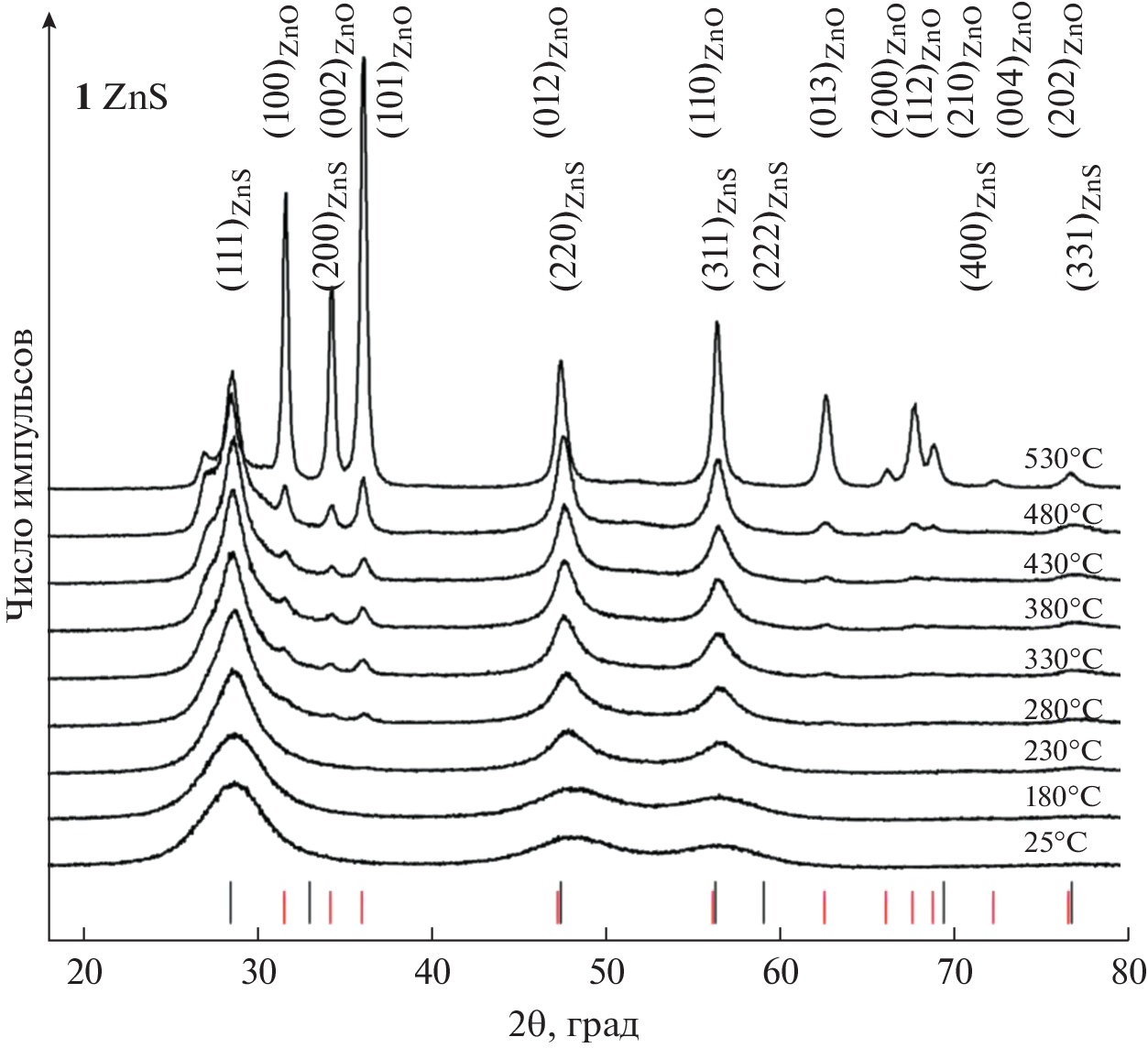

Нанокристаллические порошки сульфида цинка (ZnS) синтезированы химическим осаждением из водных растворов нитрата цинка и сульфида натрия в присутствии цитрата натрия или Трилона Б. Изменение концентрации реагентов в реакционных смесях позволило получить нанопорошки ZnS со средним размером частиц от 2 до 9 нм. Показано, что отжиг нанопорошков ZnS на воздухе при температуре от 280 до 530°C приводит к окислению кубического сульфида цинка до гексагонального оксида цинка. Установлено, что окисление наиболее мелких нанопорошков сульфида цинка с размером частиц 2 нм начинается при 280–330°C, а наиболее крупного нанопорошка с размером частиц 9 нм – при температуре 530°C. Выявлено, что размер частиц наиболее крупного синтезированного порошка ZnS при повышении температуры до 530°C увеличивается всего лишь с 9 до 12 нм, тогда как размер частиц наиболее мелких нанопорошков при таком же повышении температуры растет с 2 до 9 нм.
