In situ synthesis of nano-CeO2 and chitosan composite

封面

如何引用文章

全文:

详细

Nanosized cerium oxide (CeO2) particles were prepared by co-precipitation method using chitosan as a template, cerium (III) nitrate and cerium (IV) sulfate as starting materials and aqueous ammonia solution as a precipitating agent. XRD data indicate that cerianite with face-centered cubic phase is formed in the reaction systems. The size of the coherent scattering regions is about 3 nm or less. FTIR spectroscopy data indicate the interaction of polymer molecules with the inorganic component. The shift of absorption bands related to N-H bonds for composites with Ce(III) and Ce(IV) compared to chitosan indicates the interaction of amino groups with CeO2 particles. The application of chitosan as a matrix for the synthesis of CeO2 nanoparticles showed that this approach is more economical and easier to produce nanomaterials for various applications.

全文:

Введение

Диоксид церия(CeO2) и материалы на его основе находят широкое применение в качестве ионных проводников, катализаторов и носителей для их получения, защитных антикоррозионных покрытий металлов и сплавов, полирующих смесей и абразивов, антиотражающих покрытий солнечных батарей, солнцезащитных косметических препаратов, электрохромных устройств, сенсоров и биосенсоров. В ряде работ отмечается возможность использования CeO2 в биомедицинском приложении [1–4].

Широкий спектр традиционных и перспективных областей применения диоксида церия связан со свойствами этого вещества: стабильностью соединений в двух степенях окисления (Ce3+ и Сe4+), легкостью редокс-перехода Ce3+/Ce4+, выраженным влиянием размерного фактора на кислородную нестехиометрию CeO2–x и значение параметра элементарной ячейки, который может возрастать при уменьшении размера частиц [1, 2, 5].

Кристаллические наночастицы церия могут быть синтезированы различными методами: сонохимическим, термическим разложением, гидротермальными способами, соосаждением, пиролизом с распылением пламени, в результате горения, сольвотермическим окислением [1, 2, 5]. Предпринимается немало усилий для того, чтобы установить влияние условий получения (состава прекурсоров и осадителей (NaOH, водный аммиак, гидролизующиеся агенты), на размер получаемых частиц диоксида церия и их микроморфологию. Дополнительными факторами, влияющими на микроморфологию, являются концентрации реагентов, при уменьшении которых формируются более крупные частицы [2, c. 60]. Обеспечение равномерности нагрева и продолжительность синтеза оцениваются как эффективные способы дополнительного контроля морфологии порошков CeO2–x [1, раздел IV, с. 937].

Наиболее эффективными методами синтеза нанопорошков и наночастиц с однородным распределением частиц по размерам являются методы синтеза с использованием темплатирующего действия поверхностно-активных веществ (ПАВ) или специальных стабилизирующих реагентов [1]. Основными недостатками таких методик являются чрезвычайно узкая область составов структурообразования и, как следствие, низкая воспроизводимость синтеза, несовершенство в ряде случаев пространственной организации мезофаз [6]. Кроме того, введение ПАВ в качестве темплатов усложняет производство порошков, потребляет больше энергии и экологически небезопасно. Поэтому поиск альтернативных методов, которые позволили бы получать наночастицы церия с помощью реагентов, относящихся к “зеленой химии”, простыми и недорогими способами, имеет важное значение.

В качестве примеров реализации такого подхода является использование полисахаридов целлюлозы [7, 8] и хитозана (ХТЗ) в качестве темплатов для получения наночастиц оксида церия [9, 10], ксантановой камеди как “зеленого” стабилизирующего агента [11]. Вместе с тем ХТЗ может быть использован не только для получения наночастиц диоксида церия. На его основе в составе с CeO2 разрабатываются композиционные материалы различного назначения, в частности биомедицинского, а именно: для создания перевязочных антибактериальных средств в составе с альгинатом [12] и целлюлозой [13] или сред для выращивания клеток [13], в качестве материалов для регенерации различных костных и эпителиальных тканей [14, 15]. Гранулы гидрогеля ХТЗ в композите с оксидом церия могут рассматриваться как перспективные биосорбенты для очистки воды от бора [16], фосфатов [17], тяжелых металлов [18] и мышьяка [19].

Как правило, для синтеза наночастиц диоксида церия используют соли трехвалентного церия, поскольку соли Ce(IV) либо малорастворимы, либо склонны к гидролизу при низких значениях рН [1].

Целью настоящей работы было изучение возможности получения композиционных материалов на основе диоксида церия в присутствии ХТЗ из разных солей Ce(III) и Сe(IV) и сопоставление их характеристик.

Экспериментальная часть

Получение материалов осуществляли из водных растворов прекурсоров при внесении в растворы солей 1%-ного раствора ХТЗ в 0.1 н растворе НСl. Для Сe_3_Chit к 70 мл 0.0203 М раствора Ce(NO3)3 · 6H2O, а для Ce_4_Chit к 50 мл 0.0285 М раствора Се(SO4)2 · 4H2O добавляли по 10 мл раствора хитозана. Далее в раствор по каплям вносили концентрированный раствор аммиака, количество которого регулировали, чтобы в гидролизующемся растворе его концентрация составляла не менее 8%. Осаждение осуществляли при температуре 50–55°С, осадки старили в течение суток на воздухе, затем фильтровали через разные ткани (углеродную и синтетическую) в качестве подложки. Сушили на воздухе, адгезии композитов к подложке нет. При высушивании осадки растрескиваются и осыпаются. Для получения композиционных материалов использовали высокомолекулярный хитозан в виде хлопьев производства ЗАО “Восток-Бор”, ТУ 9289-092-00472124-99, с молекулярной массой 400−600 кДа и степенью деацетилирования не менее 75%.

ИК-Фурье-исследования проводили на спектрометре IRAffinity-1S (Shimadzu, Япония) с приставкой для спектроскопии нарушенного полного внутреннего отражения PIKE technologies MIRacle 10. Все спектры снимали в режиме поглощения с аподизацией по Хаппу–Гензелю в диапазоне 400–4000 см–1 с разрешением 4 см–1.

Рентгенограммы РФА снимали на дифрактометре Stoe Stadi P в области углов 2θ от 10° до 80° с шагом 0.024° (Ni-фильтр). Идентификация фаз выполнена с использованием банка данных PDF-2.

Размер частиц рассчитывали по формуле Дебая–Шеррера:

d = (kλ/βcosθ),

где k – константа Дебая–Шеррера (0.9 для CuKα-излучения) λ – длина волны рентгеновского излучения (0.15405 нм для CuKα-излучения), β – радиан уширения линии, полученный из полной ширины при половинном максимуме, а θ – угол Брэгга.

Морфологию образцов характеризовали с помощью сканирующего электронного микроскопа с полевой эмиссией (FE SEM) Sigma 300VP (Carl Zeiss, Германия). Небольшие кусочки высушенных образцов помещали на медные объективные столики, покрытые электропроводящей лентой. Верхние части образцов срезали. Свежеподготовленные поверхности покрывали слоем хрома нанометровой толщины. Наблюдения проводили при ускоряющем напряжении 10 кВ в вакууме 10–5 Торр. Энергодисперсионный анализ (ЭДС) проводили на электронном сканирующем микроскопе EVO (Carl Zeiss, Германия), оснащенном детектором ЭДС (Oxford Instruments, Англия). Полученные результаты описывали с помощью программного обеспечения AZtec.

Результаты и обсуждение

При формировании композиционных материалов путем осаждения раствором аммиака из растворов прекурсоров Ce(III) и Ce(IV) в присутствии ХТЗ протекает несколько параллельных реакций: образование гидроксидов церия, депротонирование аминогрупп полимера, сшивка ионами церия цепей полимера за счет комплексоообразования с амино- и гидроксогруппами [20]. Кроме того, не исключено образование в реакционной системе в щелочной среде гидроксокарбоната церия [21].

Возможность получения композиционных материалов обусловлена способностью гидроксидов церия осаждаться при различных значениях рН: Ce(OH)4 при pH 1.2, Ce(OH)3 при pH 7.4 [22]. Существенная разница рН осаждения церия в разных степенях окисления обусловливает различия в образовании гибридных материалов. Действительно, добавление кислого раствора ХТЗ к раствору соли Се(SO4)2 · 4H2O приводит к немедленному гидролизу соли и выпадению осадка, который незначительно пептизируется при последующем добавлении аммиака, а затем переформируется в композит Ce_4_Chit, тогда как композит Ce_3_Chit осаждается только при добавлении раствора аммиака к смеси растворов соли Ce(NO3)3 · 6H2O и ХТЗ. Следует отметить, что значение рН осаждения Ce(OH)4 не является таким однозначным. Авторы работы [23] отмечали, что существуют разногласия по поводу рН осаждения гидроксида Се(IV) и при выделении церия из концентрата редкоземельных металлов методом растворения–осаждения, и осаждали гидроксид Сe(IV) при рН 6–6.5.

Свойства ХТЗ в растворах зависят от молекулярной массы, степени деацетилирования, рН и ионной силы. Поскольку значение pKa аминогрупп хитозана находится в диапазоне от 6.3 до 6.7 [24], то в результате уменьшения заряда с возрастанием рН растворенный ХТЗ флоккулирует c образованием осадка при рН ⁓ 6 [25]. Таким образом, соосаждение гидроксида Ce(III) происходит практически одновременно с осаждением ХТЗ, что должно способствовать более однородному распределению частиц гидроксида церия в полимерной матрице.

ИК-Фурье-спектры немодифицированного ХТЗ и гибридных материалов Ce_3_Chit и Ce_4_Chit, наполненных частицами оксида церия, приведены на рис. 1. Отнесение характеристических полос поглощения (табл. 1) выполнено в соответствии с данными работ [26, 27, 28].

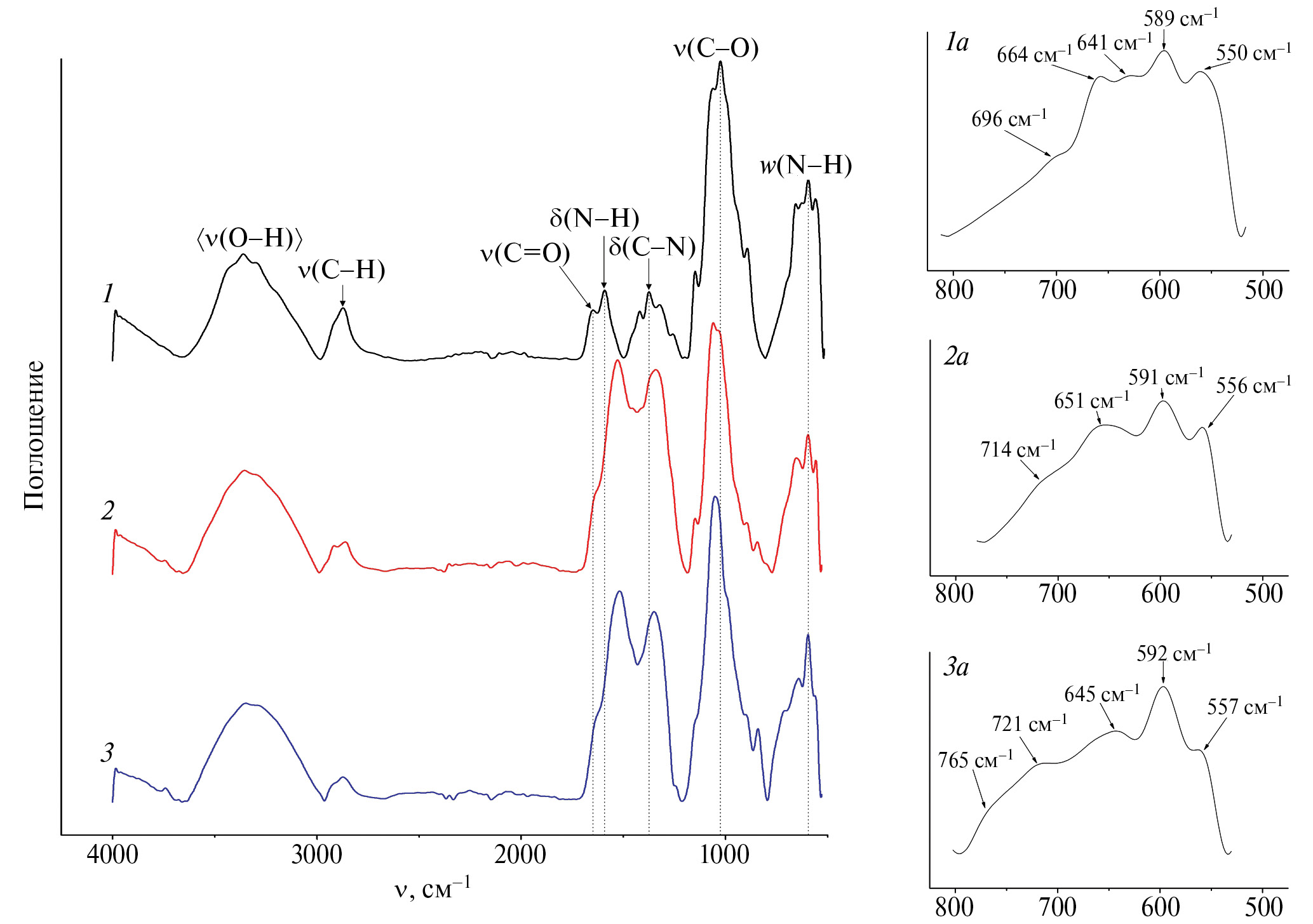

Рис. 1. ИК-Фурье-спектры поглощения в широком диапазоне и в области 500–800 см–1: ХТЗ (1, 1а), композитов Ce_3_Chit (2, 2а) и Ce_4_Chit (3, 3а).



Таблица 1. Отнесение полос колебаний в ИК-спектрах характеристических групп ХТЗ и композитов церия, см–1

Отнесение

ХТЗ

Ce_3_Chit

Ce_4_Сhit

Веерные колебания (N–H) и (О–Н)

(симметричные и асимметричные δ(Ce–O))

550 (пл.)

589 (с.)

641 (пл.)

696

556 (пл.)

591 (с.)

651

714 (пл.)

557 (пл.)

592 (с.)

645 (пл.)

721 (пл.)

δ(C–H) внеплоскостных колебаний глюкозаминов

899 (пл.)

897 (пл.)

841 (пл.)

897

838 (пл.)

ν(C–O) асимметрическое, растяжение в кольце

1025 (о.с.)

1027 (о.с.)

(перекрывается полосой при 1059 см–1)

ν(C–O–C) экзоскелета в его пиранозной структуре

1068 (пл.)

1066 (о.с.)

1059 (о.с.)

ν(С–О–С) гликозидной связи

1150

1154

1151

δ(O–H)

1251 (пл.)

1270 (пл.)

–

δ(C–N)

1322

1379

1342 (о.с.)

1350 (о.с.)

δ(С–H)

1422 (пл.)

1421 (пл.)

1430 (пл.)

δ(N–H)

1591

1534 (о.с.)

1520 (о.с.)

ν(C=O)

1653 (пл.)

1645 (пл.)

1635 (пл.)

ν(C–H) в CH2 и СH3

2874

2874

2926 (пл.)

2874

2929 (пл.)

ν(N–H)

3292

3239

–

ν(O–H)

3361 (ш.)

3436

3348 (ш.)

3385 (ш.)



Основные полосы поглощения в спектре ХТЗ (кривая 1) находятся при 3361, 1591 и 1068 см–1 и обусловлены колебаниями ν(O–H), δ(N–H) и ν(C–O–С) соответственно (табл. 1). Наличие полосы ν(C=O) при 1653 см–1 указывает на присутствие в составе макромолекул ХТЗ ацетилированных моносахаридных остатков. Колебания ν(C–N) проявляются при 1379 см–1, δ(С–H) – плечо при 1422 см–1, δ(O–H) – при 1251 см–1. В работе [27] отмечается, что пик при 1322 см–1 также может относиться к колебаниям ν(C–N). Колебания (C–O), (C–O–C) экзоскелета в его пиранозной структуре и колебания (C–O–C) β-1,4-гликозидных связей находятся при 1025, 1068 и 1150 см–1 соответственно. Полосы (С–H) проявляются при ~900 см–1. Группа пиков средней интенсивности в области 500–800 см–1 включает веерные колебания (N–H) и (О–Н).

Основные полосы колебаний полисахарида сохраняют свое положение в спектрах композитов. Заметные расхождения наблюдаются в области колебаний связи δ(C–N). В спектрах композитов Се(III) полоса колебаний смещается в низкочастотную область до 1342 см–1, а в спектрах Се(IV) – до 1350 см–1 по сравнению с исходным положением в спектре полисахарида (1379 см–1). Стоит отметить один фактор, свидетельствующий о взаимодействии протонированных аминогрупп ХТЗ и оксида церия. Наблюдается сильное смещение полосы δ(N–H) в низкочастотную область, что указывает на переход аминогруппы NH2 в заряженное состояние –NH3+ [29].

Максимум пика в области 500–800 см–1 практически не изменяет своего положения (591 см–1 для Се(III) и 592 см–1 для Се(IV)). При этом наблюдается уширение как указанной области, так и полосы с максимумом при ~590 см–1 для композита Ce_4_Chit (плечо при 765 см–1). Данная область колебаний характерна для валентных колебаний связи (Се–О). Отмеченные изменения указывают на образование комплекса церия с ХТЗ или присутствие разных атомов Ce в полученных материалах [16, 28]. Изменение положения полосы δ(N–H) также указывает на образование связей церия с аминогруппами ХТЗ.

По данным РФА (рис. 2), осаждение и старение осадков гидроксидов церия в присутствии ХТЗ приводит к образованию из солей сульфата Сe(IV) и нитрата Ce(III) в выбранных условиях однофазного диоксида церия (церианит, PDF № 34-394) в составе композитов с ХТЗ.

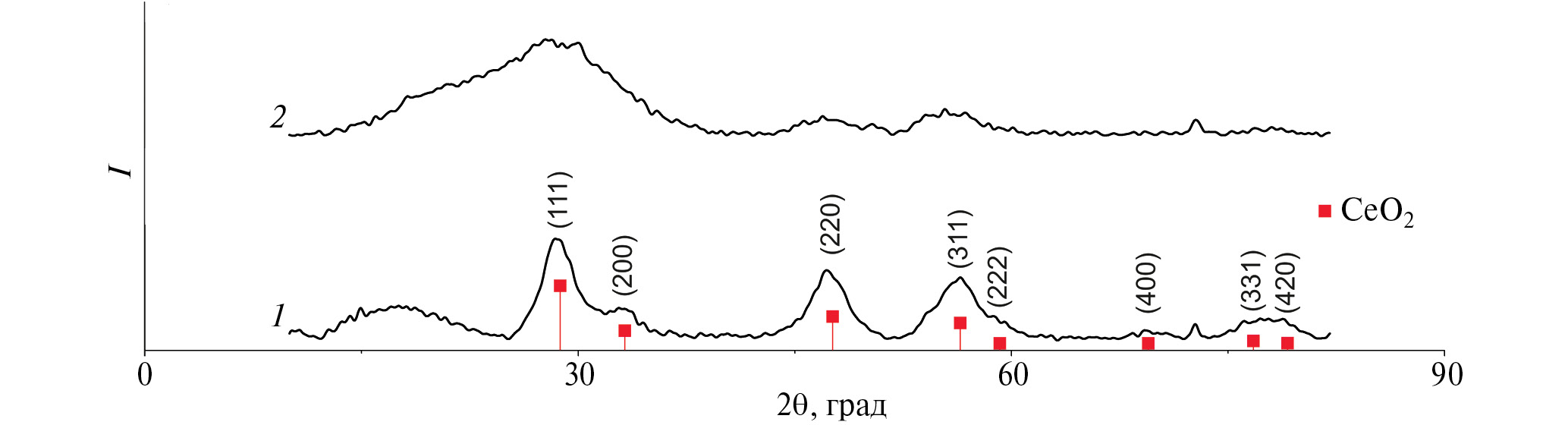

Рис. 2. Дифрактограммы образцов гибридных материалов Ce_3_Chit (1), Ce_4_Chit (2).



Анализ рентгенограмм позволяет заключить, что дифракционные максимумы сильно уширены, что, вероятно, связано с малым размером формирующихся частиц CeO2. Размеры областей когерентного рассеяния, рассчитанные на основании данных РФА, приведены в табл. 2 и составляют ⁓3 нм в композите Сe_3_Chit.



Таблица 2. Размеры кристаллитов для образца Сe_3_Chit, рассчитанные на основании данных РФА

Сe_3_Chit

Угол 2θ, град

28.39

33.09

47.39

56.12

77.60

Размер кристаллитов, нм

2.83

3.11

2.97

2.62

3.20

Сe_4_Chit

Угол 2θ, град

29.06

–

48.8

55.26

78.1

Размер кристаллитов, нм

0.74

–

1.87

1.47

1.63



Судя по данным РФА, в композиционном материале Ce_4_Chit также образуется CeO2 в более мелкодисперсном состоянии. Образование одинаковых продуктов из разных солей церия связано с легкостью перехода Ce(III) в Ce(IV). Образование CeO2 в составе композита Ce_3_Chit объясняется его трансформацией из гидроокиси Ce(OH)3, образующейся в процессе взаимодействия соли с гидроксидом аммония или кислородсодержащей соли (в нашем случае нитрата) при нагревании на воздухе в условиях синтеза 50–55°С [30].

Морфология и структура исследуемых композитов при разном увеличении представлены на рис. 3 и 4 соответственно. Анализ СЭМ-изображений показывает, что полученные материалы состоят из агрегатов сферических структур с размером отдельных частиц ⁓50 нм с довольно развитой пористостью.

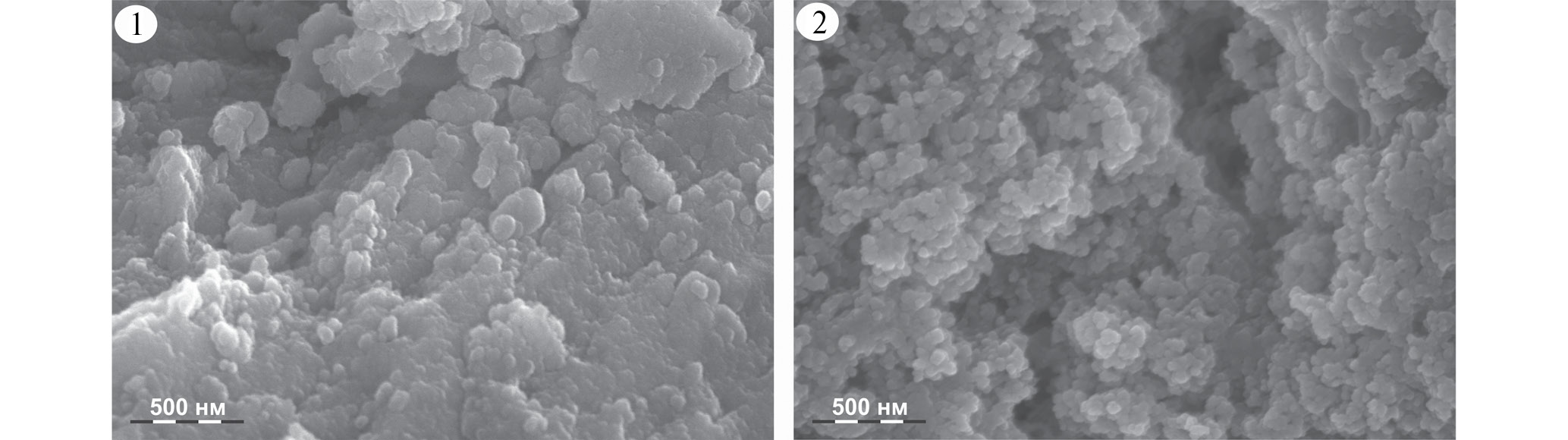

Рис. 3. СЭМ-изображения композитов Ce_3_Chit (а) и Ce_4_Chit (б).



Рис. 4. Результаты ЭДС-анализа композитов Ce_3_Chit (а) Ce_4_Chit (б).



СЭМ-изображение с ЭДС-анализом и карта распределения церия приведены на рис. 4. Данные указывают на достаточно однородное распределение церия по поверхности композитов Сe_3_Chit и Ce_4_Chit.

На основании результатов РФА и ИК-Фурье-спектроскопии, а также данных литературных источников [16, 17, 26, 31], в которых предложены варианты взаимодействия ионов церия и оксида CeO2 с хитозаном, можно предположить последовательное превращение комплексов церия с хитозаном в наночастицы кристаллического CeO2, встроенного в структуру полимера.

Заключение

Таким образом, в настоящей работе предложен новый метод синтеза композиционных материалов состава оксид церия/ХТЗ. Из исходных солей церия с разной валентностью образуется диоксид церия (церианит). Различия в ИК-спектрах полученных композитов Сe_3_Chit и Ce_4_Chit в области валентных колебаний связей N–H-аминогрупп и δ(C–N), возможно, связаны с различием в комплексобразовании церия в разных степенях окисления с биополимером.

Благодарность

СЭМ-исследования проводили при поддержке Дальневосточного центра электронной микроскопии, расположенного в Национальном научном центре морской биологии имени А.В. Жирмунского ДВО РАН (Владивосток, Россия).

Финансирование работы

Работа выполнена в соответствии с планом НИР Института химии ДВО РАН по теме 0205-20230002.

Конфликт интересов

Авторы заявляют, что у них нет конфликта интересов.

×

作者简介

L. Zemskova

Institute of Chemistry, Far Eastern Branch of Russian Academy of Sciences

编辑信件的主要联系方式.
Email: zemskova@ich.dvo.ru
俄罗斯联邦, Vladivostok, 690022

V. Silant’ev

Institute of Chemistry, Far Eastern Branch of Russian Academy of Sciences; Far Eastern Federal University, School of Medicine and Life Sciences

Email: vladimir.silantyev@gmail.com
俄罗斯联邦, Vladivostok, 690022; Vladivostok, 690022

D. Shlyk

Institute of Chemistry, Far Eastern Branch of Russian Academy of Sciences

Email: zemskova@ich.dvo.ru
俄罗斯联邦, Vladivostok, 690022

参考

  1. Иванов В.К., Щербаков А.Б., Усатенко А.В. // Успехи химии. 2009. Т. 78. № 9. С. 924.
  2. Иванов В.К., Полежаева О.С., Третьяков Ю.Д. // Рос. хим. журн. 2009. Т. 53. № 2. С. 56.
  3. Кузнецова С.А., Халипова О.С., Козик В.В. Пленки на основе диоксида церия: получение, свойства, применение. Томск: Издательский дом Томского гос. ун-та, 2016. 200 с.
  4. Shcherbakov A.B., Reukov V.V., Yakimansky A.V. et al. // Polymers. 2021. V. 13. № 6. P. 924. https://doi.org/10.3390/polym13060924
  5. Иванов В.К., Козик В.В., Шапорев А.С. и др. // Химия в интересах устойчивого развития. 2011. Т. 19. С. 249.
  6. Лысенко Н.Д., Швец А.В., Ильин В.Г. // Теоретическая и экспериментальная химия. 2008. Т. 44. № 3. С. 186.
  7. Melnikova N., Malygina D., Korokin V. et al. // Molecules. 2023. V. 28. P. 2604. https://doi.org/10.3390/molecules28062604
  8. Шишмаков А.Б., Микушина Ю.В., Корякова О.В. // Журн. неорган. химии. 2023. Т. 68. № 7. С. 867. https://doi.org/10.31857/S0044457X22602231
  9. Sifontes A.B., Gonzalez G., Ochoa J.L. et al. // Mater. Res. Bull. 2011. V. 46. P. 1794. https://doi.org/10.1016/j.materresbull.2011.07.049
  10. Sifontes A.B., Rosales M., Méndez F.J. et al. // J. Nanomater. 2013. V. 2013. P. 265797. http://dx.doi.org/10.1155/2013/265797
  11. Rahdar A., Aliahmad M., Hajinezhad M.R. et al. // J. Mol. Struct. 2018. V. 1173. P. 166. https://doi.org/10.1016/j.molstruc.2018.06.092
  12. Kaygusuz H., Torlak E., Akın-Evingür G. et al. // Int. J. Biol. Macromol. 2017. V. 105. P. 1161. http://dx.doi.org/10.1016/j.ijbiomac.2017.07.144
  13. Petrova V.A., Gofman I.V., Dubashynskaya N.V. et al. // Int. J. Mol. Sci. 2023. V. 24. P. 5415. https://doi.org/10.3390/ijms24065415
  14. Petrova V.A., Dubashynskaya N.V., Gofman I.V. et al. // Int. J. Biol. Macromol. 2023. V. 229. P. 329. https://doi.org/10.1016/j.ijbiomac.2022.12.305
  15. Bhushan S., Singh S., Maiti T.K. et al. // Int. J. Biol. Macromol. 2023. V. 236. P. 123813. https://doi.org/10.1016/j.ijbiomac.2023.123813
  16. Kluczka J., Dudek G., Kazek-Kęsik A. et al. // Int. J. Mol. Sci. 2019. V. 20. P. 1567. https://doi.org/10.3390/ijms20071567
  17. Wujcicki Ł., Mańdok T., Budzińska-Lipka W. et al. // Sci. Rep. 2023. V. 13. № 1. P. 13049. https://doi.org/10.1038/s41598-023-40064-1
  18. Farokhi M., Parvareh A., Moraveji M.K. // Environ. Sci. Pollut. Res. Int. 2018. V. 25. № 27. P. 27059. https://doi.org/10.1007/s11356-018-2594-x
  19. Zhang L., Zhu T., Liu X. et al. // J. Hazard. Mater. 2016. V. 308. P. 1. https://doi.org/10.1016/j.jhazmat.2016.01.015
  20. Pourjavadi A., Mahdavinia G.R., Zohuriaan-Mehr M.J. et al. // J. Appl. Polym. Sci. 2003.V. 88. P. 2048. https://doi.org/10.1002/app.11820
  21. Wang S., Gu F., Li C. et al. // J. Cryst. Growth. 2007. V. 307. P. 386. https://doi.org/10.1016/j.jcrysgro.2007.06.025
  22. Шахно И.В., Шевцова З.Н., Федоров П.И. и др. Химия и технология редких и рассеянных элементов. М.: Высшая школа, 1976. Ч. II. 360 с.
  23. Петухов О.Ф., Рузиев Б.Т., Курбанов М.А. и др. // Горный вестник Узбекистана. 2021. № 3 (86). С. 49. https://doi.org/10.54073/GV.2021.2.86.013
  24. Shukla S.K., Mishra A.K., Arotiba O.A. et al. // Int. J. Biol. Macromol. 2013. V. 59. P. 46. http://dx.doi.org/10.1016/j.ijbiomac.2013.04.043
  25. Zhitomirsky I. // J. Mater. Sci. 2006. V. 41. P. 8186. http://dx.doi.org/10.1007/s10853-006-0994-7
  26. Хитин и хитозан: природа, получение и применение. Материалы проекта CYNED IV.14 Хитин и хитозан из отходов переработки ракообразных / Под ред. M.Sc Ana Pastor de Abram. М.: Российское хитиновое общество, 2010. 292 с.
  27. Братская С.Ю., Пестов А.В. Хелатирующие производные хитозана. Владивосток: Дальнаука, 2016. 232 с.
  28. Tsurkan M.V., Voronkina A., Khrunyk Y. et al. // Carbohydr. Polym. 2021. V. 252. P. 117204. https://doi.org/10.1016/j.carbpol.2020.117204
  29. Socrates G. Infrared and Raman characteristic group frequencies: tables and charts // George Socrates. Chichester: John Wiley & Sons Ltd., 2001. 368 p.
  30. Коттон Ф., Уилкинсон Дж. Современная неорганическая химия / Пер. с англ. М.: Мир, 1969. Ч. 3. 224 с.
  31. Мочалова А.Е., Смирнова Л.А. // Высокомолекулярные соединения. Сер. Б. 2018. Т. 60. № 2. C. 89. https://doi.org/10.7868/S2308113918020018

补充文件

附件文件
动作
1. JATS XML
下载
2. Fig. 1. IR Fourier absorption spectra in a wide range and in the range of 500-800 cm–1: HTZ (1, 1a), composites Ce_3_Chit (2, 2a) and Ce_4_Chit (3, 3a).

下载 (299KB)
索引源数据
3. Fig. 2. Diffractograms of samples of hybrid materials Ce_3_Chit (1), Ce_4_Chit (2).

下载 (91KB)
索引源数据
4. Fig. 3. SEM images of the composites Ce_3_Chit (a) and Ce_4_Chit (b).

下载 (154KB)
索引源数据
5. Fig. 4. Results of EMF analysis of Ce_3_Chit (a) Ce_4_Chit (b) composites.

下载 (428KB)
索引源数据

版权所有 © Russian Academy of Sciences, 2024

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
