Email this article Электрохимическое фторирование N-замещенных солей пиридина и морфолина
- Authors: Литвиненко Е.В.1, Лесневская Н.Б.1, Людикайнен А.А.1, Маталин В.А.1, Печилин В.А.1, Лебедев Н.В.2, Осетрова Л.В.2, Пеганова Н.В.1
-
Affiliations:
- Российский научный центр «Прикладная химия (ГИПХ)»
- Научно-исследовательский институт синтетического каучука им. С. В. Лебедева
- Issue: Vol 97, No 5 (2024)
- Pages: 382-388
- Section: Прикладная электрохимия и защита металлов от коррозии
- URL: https://journal-vniispk.ru/0044-4618/article/view/272588
- DOI: https://doi.org/10.31857/S0044461824050037
- EDN: https://elibrary.ru/GYLVGK
- ID: 272588
Cite item
Full Text
Abstract
Представлены результаты изучения процессов электрохимического фторирования ряда N-замещенных четвертичных солей пиридина (бромида N-этилпиридиния, бромида N-бутилпиридиния, хлорида N-этанолпиридиния, бромида метилового эфира N-пиридилуксусной кислоты) и третичных солей морфолина (бромида N-бутилморфолиния), установлен состав и строение жидких продуктов реакции фторирования методами газожидкостной хроматографии и ЯМР 19F спектроскопии. Получены с выходом по току от 19 до 54%, идентифицированы и описаны следующие перфторированные органические соединения: перфтор-N-бутилпиперидин, перфтор-N-этилпиперидин, перфтор-N-бутилморфолин, фторангидрид перфтор-N-пиперидинуксусной кислоты. Определены интервалы их температур кипения и плотность, а также основные технологические параметры процесса их получения.
Full Text
Поиск новых методов синтеза поли- и перфторированных соединений, обладающих уникальными характеристиками и широкой областью применения, является актуальной задачей для данного этапа развития химии фторорганических соединений. К таким соединениям относятся перфторполиэфиры, фторангидриды перфторкарбоновых кислот, полностью фторированные третичные амины и другие перфторированные соединения, потребность в которых существует в медицине, технике и электронике.
Одним из методов получения перфторированных соединений, в том числе и перфторированных третичных аминов, с сохранением в них функциональных групп является метод электрохимического фторирования, или процесс Саймонса [1]. Промышленный интерес к полностью фторированным материалам, получаемым методом электрохимического фторирования, обусловлен, во-первых, практической невозможностью получить их другими известными методами, а во-вторых, использованием относительно простого аппаратурного оформления и более безопасного для транспортировки и хранения, чем газообразный фтор, сырья (HF).
Работы по электрохимическому фторированию целого ряда органических соединений были начаты и получили развитие в АО «Российский научный центр «Прикладная химия (ГИПХ)», в том числе с освоением данной технологии на опытно-промышленной установке [2]. Наиболее востребованным классом перфторсоединений являются перфторированные третичные амины (перфтортриэтил-, перфтортрипропил-, перфтортрибутиламины, продукт «Фожалин»), углеводородные предшественники которых в настоящее время не производятся отечественной промышленностью. Следовательно, можно предположить, что подобные им другие фторированные третичные амины будут востребованы в технике и промышленности, в том числе и гетероциклические.
Цель исследования — разработка технологии промышленного получения производных третичных и гетероциклических перфторированных аминов, а именно четвертичных N-алкилпиридиниевых и третичных N-алкилморфолиниевых солей, электрохимическим фторированием в безводном HF.
Задача данного исследования — подбор режимов процесса и составов электролитов с оптимальной электропроводностью для электрохимического фторирования четвертичных и третичных аммониевых солей, пригодных для дальнейшего масштабирования. По результатам поиска по систематическим названиям согласно номенклатуре химических соединений в базе данных патентов Orbit Intelligence (Questel) и по структурным формулам и аналогам (синонимам) в базе данных химических соединеий ChemSpider, часть полученных соединений не были описаны ранее. Использование четвертичных N-замещенных солей пиридина [3] и третичных N-замещенных солей морфолина в качестве исходных соединений и одновременно деполяризаторов для электрохимического синтеза позволит получить новые перфторированные органические соединения, перспективные для использования в высокотехнологичных электронной и энергетической областях.
Экспериментальная часть
В качестве исходных материалов для синтеза бромида N-этилпиридиния, бромида N-бутилпиридиния, хлорида N-этанолпиридиния, бромида метилового эфира N-пиридилуксусной кислоты и бромида N-бутилморфолиния использовали пиридин (ч., АО «ЭКОС-1»), морфолин (ч., АО «ЭКОС-1»), бромэтан (х.ч., ООО «АО Реахим»), 1-бромбутан (ч., ЗАО «Вектон»), метилбромацетат (ч., ЗАО «Вектон») и 2-хлорэтанол (х.ч., АО «ЭКОС-1»). В качестве среды для проведения синтеза использовали диметилформамид (х.ч., АО «ЭКОС-1»).
Для реакции метанолиза использовали метанол (х.ч., ЗАО «Вектон»). В процессах электрохимического фторирования бромида N-этилпиридиния, бромида N-бутилпиридиния, хлорида N-этанолпиридиния, бромида метилового эфира N-пиридилуксусной кислоты и бромида N-бутилморфолиния использовали безводный HF (99.95%, АО «ГалоПолимер Пермь»).
Для подготовки образцов для хроматографического и ЯМР-анализа после электрохимического фторирования использовали Na2CO3 (х.ч., АО «ЛенРеактив») и силикагель марки КСМГ (тех., АО «ЛенРеактив»). Все исходные материалы использовались без предварительной очистки.
Плотности перфтор-N-бутилморфолина, перфтор-N-бутилпиперидина и перфтор-N-этилпиперидина определяли ареометрическим методом.*1

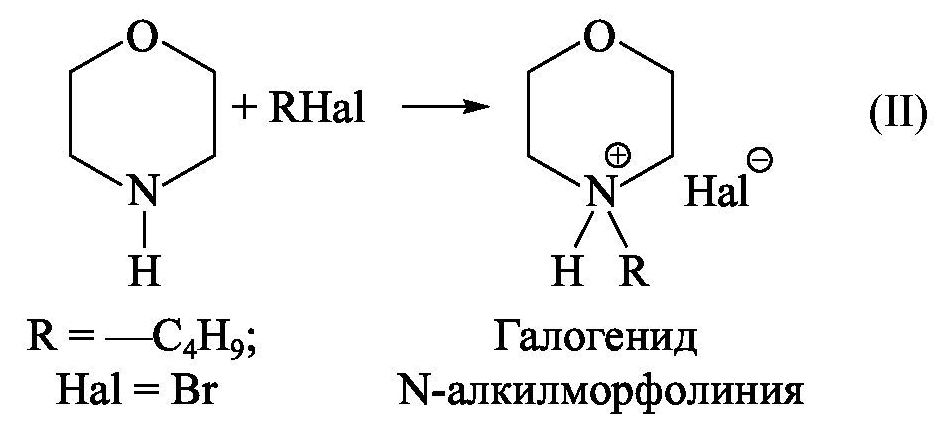

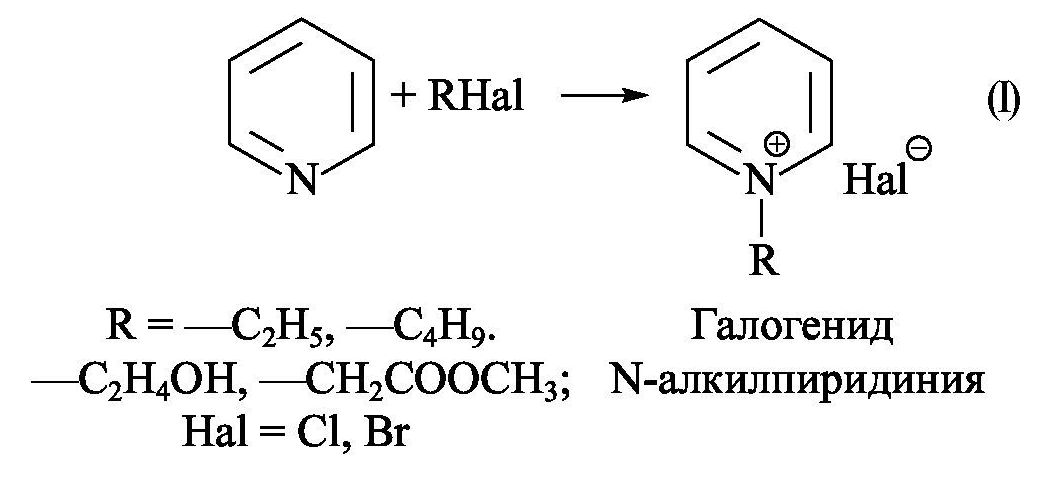

Синтез четвертичных солей пиридина (бромида N-этилпиридиния, бромида N-бутилпиридиния, хлорида N-этанолпиридиния, бромида метилового эфира N-пиридилуксусной кислоты) и третичной соли морфолина (бромида N-бутилморфолиния) проводили в среде растворителя — диметилформамида (х.ч., АО «ЭКОС-1») по стандартной методике кватернизации пиридина (I) (ч., АО «ЭКОС-1») [4] или морфолина (II) (ч., АО «ЭКОС-1») соответствующим галогеналкилом — бромэтаном (х.ч., ООО «АО Реахим»), 1-бромбутаном (ч., ЗАО «Вектон»), метилбромацетатом (ч., ЗАО «Вектон») и 2-хлорэтанолом (х.ч., АО «ЭКОС-1»). Температуру реакции устанавливали в пределах от 30 до 115°С в зависимости от температуры кипения используемого галогеналкила. В некоторых случаях, например, в реакции кватернизации пиридина метиловым эфиром бромуксусной кислоты (ч., ЗАО «Вектон») постоянный нагрев не требовался, так как реакция имела экзотермический характер. Об окончании реакции судили по прекращению тепловыделения в реакционной колбе. Продукты реакции представляли собой кристаллические соли и отделялись от маточного раствора кристаллизацией: вымораживанием при температуре –30°C с последующей фильтрацией. Полученные соли пиридина имели следующие температуры плавления: бромид N-этилпиридиния — Тпл = 120°С, бромид N-бутилпиридиния — Тпл = 104°С, хлорид N-этанолпиридиния — Тпл = 128–130°С.
Структуру исходных соединений для электрохимического синтеза определяли по ИК-спектрам на инфракрасном спектрометре Shimadzu IRPrestige-21 (Shimadzu) с Фурье-преобразованием, разрешение — 3 см–1, спектральный диапазон — 7800–350 см–1, светоделитель — пластина KВr с германиевым покрытием.
Электрохимическое фторирование четвертичных N-алкилпиридиниевых и третичных N-алкилморфолиниевых солей проводили в электролитической ячейке [АО «РНЦ «Прикладная химия (ГИПХ)»] типа Саймонса из углеродистой стали c объемами 0.66 и 0.75 л с пакетом никелевых электродов, эффективная площадь анодов и катодов которого составляет 502 см2. Ячейка снабжена рубашкой и стальным обратным холодильником, охлаждаемым до температуры не выше –35°С.
Синтез перфторированных третичных аминов проводили по общей методике, разработанной в АО «РНЦ «Прикладная химия (ГИПХ)» [5]. Основные параметры электрохимического процесса приведены в табл. 1. Концентрацию фторируемого вещества в электролите в процессе электрохимического фторирования поддерживали путем периодической подачи растворенного в безводном HF органического вещества. Жидкие продукты фторирования скапливались на дне электролизера, газообразные продукты фторирования улавливались в ловушки с метанолом.
Таблица 1
Параметры процесса электрохимического фторирования N-замещенных солей пиридина и морфолина
Параметр | Значение |
Объем электролизера | 0.66–0.75 л |
Площадь поверхности анодов Sан | 502 см2 |
Постоянный ток | 15 А |
Плотность тока | 0.03 А·см–2 |
Начальная концентрация углеводородного реагента | 15% |
Напряжение | от 4.6 до 6.9 В |
Температура обратного холодильника | от –35 до –37°С |
Температура в электролизере | от 15 до 23°С |

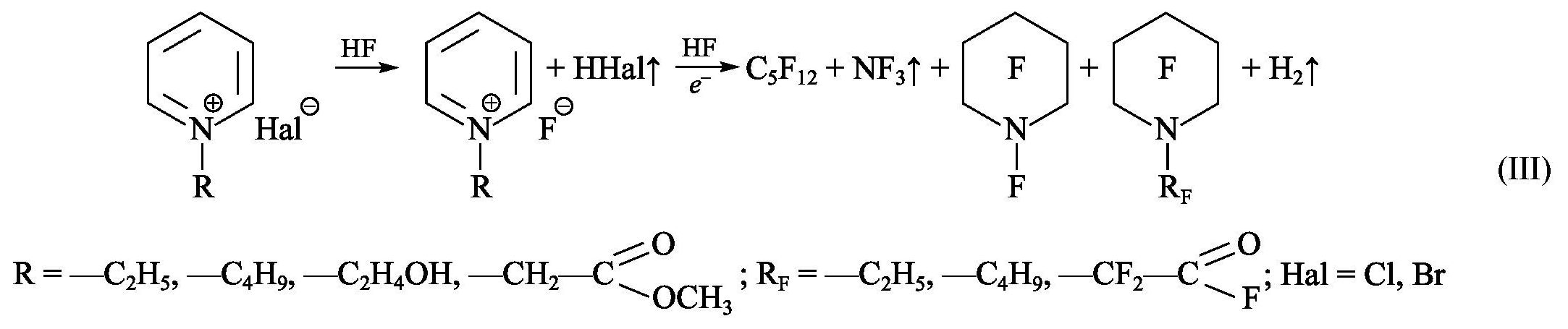

В настоящей работе провели серию электрохимических синтезов ряда перфторпродуктов, исходным соединением для которых выбраны соответствующие производные N-замещенного пиридиния (III). На первой стадии под действием безводного HF происходит замещение атома галогена на фтор, на второй стадии — электрохимическое фторирование с образованием ряда перфторпродуктов (перфторпентан, перфторпиперидин, соответствующий перфторамин) и электролизных газов (H2, NF3).

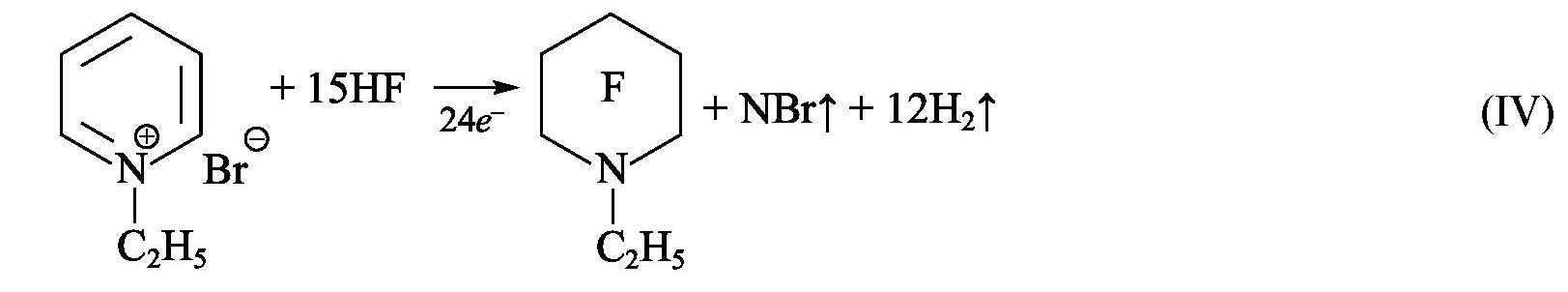

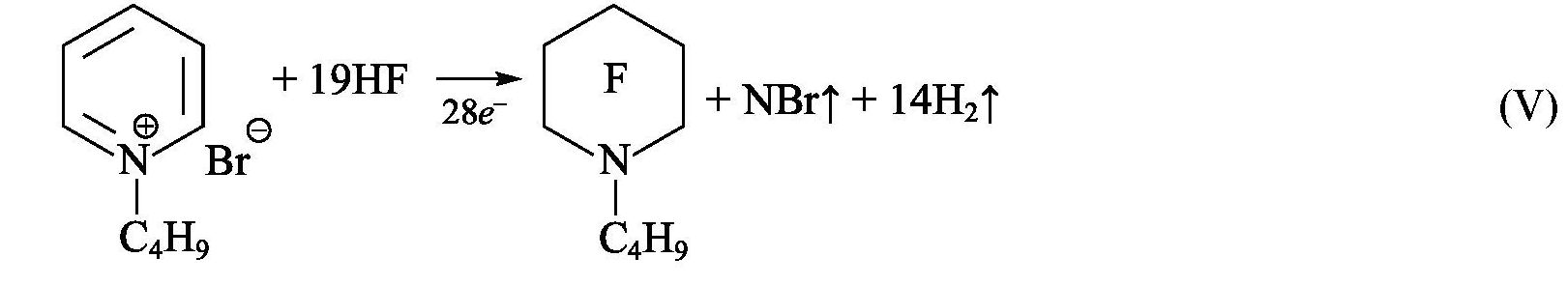

Электрохимическое фторирование бромидов N-этилпиридиния (IV) и N-бутилпиридиния (V) позволяет получить перфтор-N-этилпиперидин и перфтор-N-бутилпиперидин. Выход по току для данных синтезов составил 54 и 42%. Продолжительность синтеза составила 199 и 89 ч (окончание процесса определено по росту напряжения, свидетельствующему о полимеризации полупродуктов синтеза в электродном пакете), удельный расход электричества 4474 и 1832 А·ч·л–1 для получения перфтор-N-этилпиперидина и перфтор-N-бутилпиперидина соответственно. Перфтор-N-этилпиперидин представляет собой прозрачную жидкость с плотностью 1.72 г·см–3 с интервалом температур кипения 85–87°С, перфтор-N-бутилпиперидин — прозрачная жидкость с плотностью 1.83 г·см–3, интервал температур кипения 129–131°C. Испытания образцов перфтор-N-этилпиперидина и перфтор-N-бутилпиперидина на морозостойкость показали, что замерзания жидкостей не происходит даже при температуре –75°С.

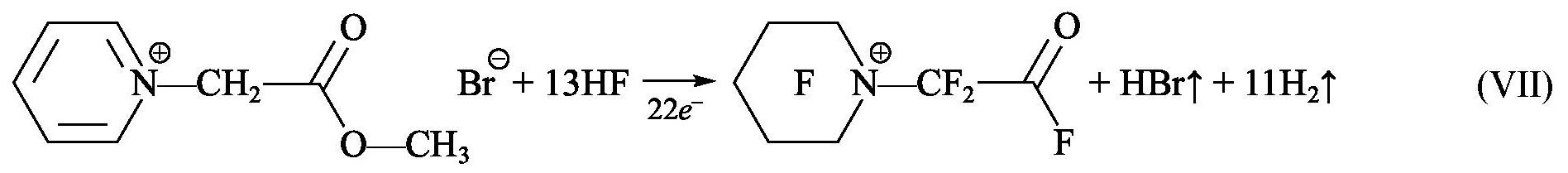

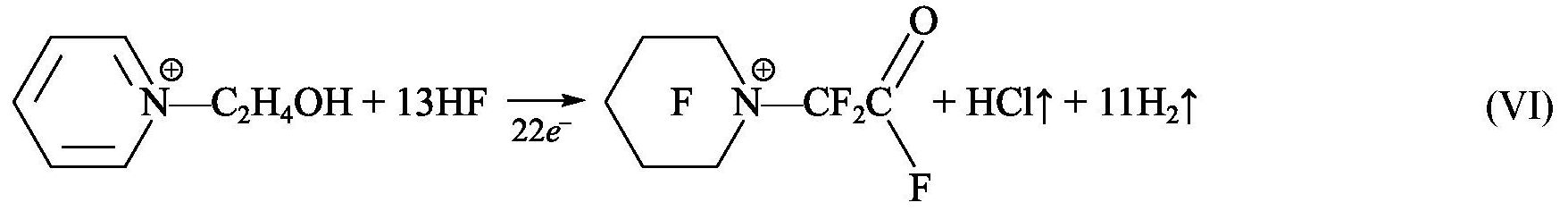

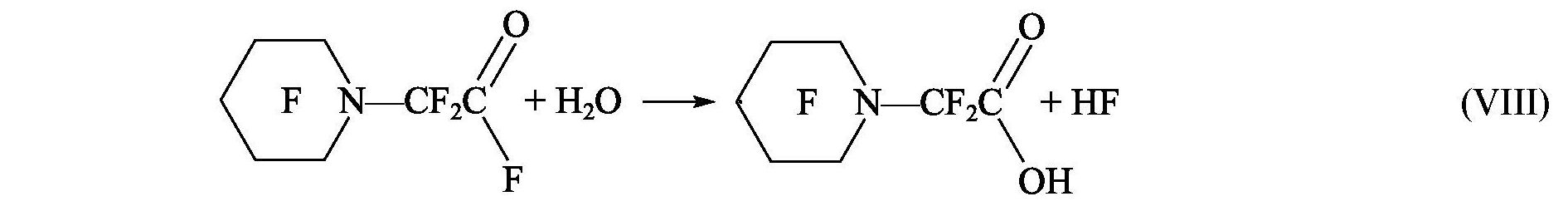

Электрохимическое фторирование хлорида N-этанолпиридиния (VI) и бромида метилового эфира N-пиридинуксусной кислоты позволяет получить фторангидрид перфтор-N-пиперидинуксусной кислоты (VII) — прозрачную жидкость с резким запахом, которая легко гидролизуется на воздухе до перфтор-N-пиперидинуксусной кислоты. Для удобства хранения и идентификации методом ЯМР 19F данный фторангидрид был переведен в метиловый эфир перфтор-N-пиперидинуксусной кислоты посредством метанолиза. Часть сырца была переведена в перфтор-N-пиперидинуксусную кислоту посредством гидролиза (VIII).
Выход по току составил 34 и 19%, продолжительность синтеза — 172 и 93 ч, удельный расход электричества — 3136 и 1700 А·ч·л–1 для электрохимического фторирования хлорида N-этанолпиридиния и бромида метилового эфира N-пиридинуксусной кислоты соответственно. Об окончании синтеза судили по росту напряжения выше 7.0 В. Установлено, что фторангидрид перфтор-N-пиперидинуксусной кислоты образуется с более высоким выходом по току (34%) при использовании в качестве исходного соединения для электрохимического фторирования хлорида N-этанолпиридиния.

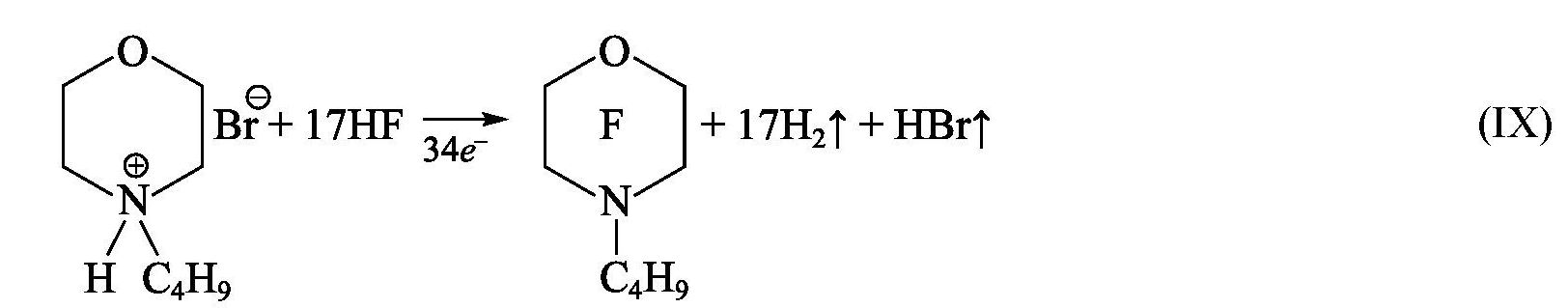

Результатом электрохимического фторирования бромида N-бутилморфолиния является перфтор-N-бутилморфолин (IX). Выход по току для данного электросинтеза составил 29%, продолжительность синтеза — 94.5 ч, удельный расход электричества — 1813 А·ч·л–1. Перфтор-N-бутилморфолин представляет собой прозрачную жидкость с плотностью 1.77 г·см–3 с интервалом температур кипения 117–119°C.
Для удобства полной идентификации сырец после электрохимического фторирования бромидов N-этил-, N-бутилпиридиния и N-бутилморфолина был отмыт 2–5%-ным водным раствором Na2CO3 (х.ч., АО «Ленреактив») или дистиллированной H2O. В случае электрохимического фторирования бромида метилового эфира N-пиридилуксусной кислоты и хлорида N-этанолпиридиния сырец был подвергнут метанолизу. Отмытые продукты после сушки над силикагелем марки КСМГ (тех., АО «ЛенРеактив») фракционировали с помощью ректификации.
Количественный состав сырцов и чистоту продуктов определяли на газовом хроматографе Кристалл 2000М (ЗАО «СКБ Хроматэк») с детектором по теплопроводности на насадочной колонке [20% α,α,α-трис(бетацианэтил)ацетофенон (ч.д.а., ЗАО «Вектон»)] на силохроме-80 (ООО «АО Реахим») длиной 2 м, в качестве газа-носителя использовали гелий (99.995%, ООО «ЦЕНТРГАЗ»).
Структуру продуктов определяли по спектрам ЯМР 19F, записанным на спектрометре Bruker Spectrospin АМ-500 (Bruker) с частотой 470.6 МГц. Спектры образцов перфтор-N-этилпиперидина и перфтор-N-бутилпиперидина записаны в растворах дейтерохлороформа (99.96%, Sigma-Aldrich, кат. номер 212-742-4) с добавлением гексафторбензола (99.9%, Sigma-Aldrich, кат. номер 30-285-6) в качестве внутреннего стандарта. Спектры образцов перфтор-N-бутилморфолина, метилового эфира перфтор-N-пиперидинуксусной кислоты и перфтор-N-пиперидинуксусной кислоты записаны в чистом виде без дейтерированного растворителя с добавлением гексафторбензола в качестве внутреннего стандарта.
Обсуждение результатов
Методом электрохимического фторирования четвертичных N-алкилпиридиниевых и третичных N-алкилморфолиниевых солей можно получать не только инертные соединения, такие как перфтор-N-этилпиперидин, перфтор-N-бутилпиперидин и перфтор-N-бутилморфолин, но и перфторированные соединения с функциональной группой — фторангидрид перфтор-N-пиперидинуксусной кислоты с выходами по току от 20 до 55%.
Структуры соединений не противоречат данным ЯМР 19F, согласно которым в ходе электрохимического фторирования алкилбромидов N-замещенного пиридиния преимущественно образуются перфтор-N-этилпиперидин, перфтор-N-бутилпиперидин, перфтор-N-бутилморфолин и фторангидрид перфтор-N-пиридилуксусной кислоты. Химические сдвиги сигналов атомов фтора в группе —CF2 пиперидинового кольца перфтор-N-этилпиперидина и перфтор-N-бутилпиперидина представлены синглетами в области от δ –90.45 до δ –134.6 м. д. на спектре ЯМР 19F. Сигнал атомов фтора в морфолиновом кольце перфтор-N-бутилморфолина соответствует синглету с химическим сдвигом δ –86.3 м. д. и неразрешенному мультиплету в области δ –90.8 м. д. (табл. 2). Химические сдвиги атомов фтора пиперидинового кольца в молекулах метилового эфира перфтор-N-пиперидинуксусной кислоты и перфтор-N-пиперидинуксусной кислоты находятся в области δ –90.2÷132.7 м. д. на спектре ЯМР 19F. Сигнал протонов метоксильной группы представлен синглетом в области δ 4.1 м. д., сигнал протона карбоксильной группы — уширенным синглетом в области δ 11.5 м. д. на ЯМР 1Н спектре, что не противоречит литературным данным.
Таблица 2
Спектры ЯМР 19F и 1H полученных методом электрохимического фторирования перфторированных соединений
Cтруктура соединения | № группы | δСCl3F, δTMS, м. д. | Интенсивность сигналов атомов фтора | Мультиплет | JF–F*, Гц |

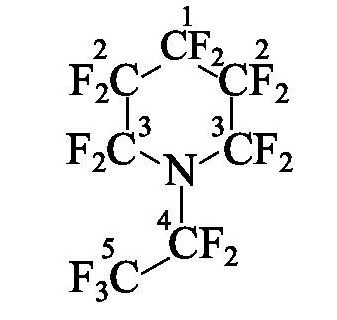

Перфтор-N-этилпиперидин  | 1 | –134.6 | 2 | Ушир. синглет | |
2 | –132.3 | 4 | Ушир. синглет | ||
3 | –91.5 | 4 | Ушир. синглет | ||
4 | –95.45 | 2 | Триплет триплетов | J4–3 19.6; 21.8 | |
5 | –87.0 | 3 | Квинтет | J5–3 8.7 | |
Перфтор-N-бутилпиперидин  | 1 | –134.1 | 2 | Синглет | |
2 | –131.7 | 4 | Синглет | ||
3 | –90.45 | 4 | Синглет | ||
4 | –88.7 | 2 | Септет | J4–6;4–3 18.5 | |
5 | –123.3 | 2 | Синглет | ||
6 | –126.25 | 2 | Триплет триплетов | J6–4;6–3 8; 6.5 | |
7 | –81.1 | 3 | Триплет | J7–5 10 | |

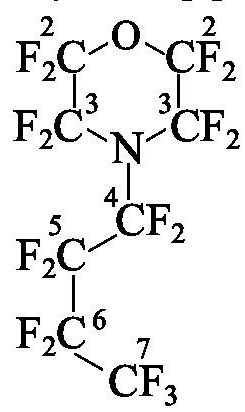

Перфтор-N-бутилморфолин  | 2 | –86.3 | 4 | Синглет | |
3 | –90.8 | 4 | Ушир. синглет | ||
4 | –88.8 | 2 | Септет | J4–6;4–3 17.5 | |
5 | –122.5 | 2 | Ушир. синглет | ||
6 | –125.3 | 2 | Триплет дублетов триплетов* | J6–4;6–3 17.5; 8; 6.5 | |
7 | –80.3 | 3 | Триплет | J7–5 10.35 | |

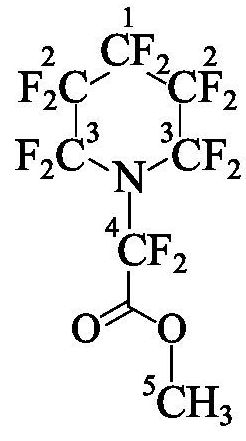

Перфтор-N-пиперидин-1-ил уксусной кислоты метиловый эфир  | 1 | –132.5÷–133.5 | 2 | Ушир. синглет | |
2 | –130.5÷–131.0 | 4 | Ушир. синглет | ||
3 | –90.2 | 4 | Ушир. синглет | ||
4 | –82.1 | 2 | Квинтет | J4–3 17 | |
5 | 4.1 | 3 | Синглет | ||

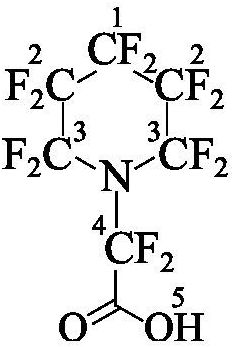

Перфтор-N-пиперидин-1-ил уксусная кислота  | 1 | –132.7 | 2 | Ушир. синглет | |
2 | –130.55 | 4 | Ушир. синглет | ||
3 | –90.45 | 4 | Ушир. синглет | ||
4 | –88.7 | 2 | Квинтет** | ||
5 | 11.5 | 1 | Ушир. синглет |
* Слабо разрешенный мультиплет. Приведены приблизительные константы спин-спинового взаимодействия.
** Расщепление сигнала должно быть аналогично сигналу —CF2-группы (при атоме № 4) метилового эфира перфторпиперидин-1-ил уксусной кислоты, но расщепление подавлено — сигнал выглядит как синглет с признаками расщепления.
Интересно отметить, что сигналы —CF2 в пиперидиновом кольце метилового эфира перфтор-N-пиперидинуксусной кислоты и перфтор-N-пиперидинуксусной кислоты дублируются в соотношении, исключающем возможность идентифицировать их как примеси. Вероятно, для этих соединений характерно наличие стабильных при комнатной температуре изомеров конформации кольца (кресло–ванна): для образца метилового эфира перфтор-N-пиперидинуксусной кислоты соотношение около 65:35, для образца перфтор-N-пиперидинуксусной кислоты соотношение около 81:19.
Выводы
Использование предлагаемых в работе четвертичных аммонийных солей в качестве исходного соединения для электрохимического фторирования позволяет прогнозировать возможность длительного непрерывного технологического процесса электрохимического фторирования c получением перфторированных соединений различных классов.
Реакции кватернизации пиридина или морфолина различными алкилгалогенидами открывают возможность увеличения номенклатурного ряда востребованных промышленностью перфторированных третичных аминов, получаемых методом электрохимического фторирования в безводном HF с достаточно высокими выходами по току.
Конфликт интересов
Авторы заявляют об отсутствии конфликта интересов, требующего раскрытия в данной статье.
Информация о вкладе авторов
Е. В. Литвиненко, Н. Б. Лесневская, А. А. Людикайнен провели электрохимическое фторирование бромида N-этилпиридиния, бромида N-бутилпиридиния, хлорида N-этанолпиридиния, бромида метилового эфира N-пиридилуксусной кислоты и бромида N-бутилморфолиния; Е. В. Литвиненко и Н. Б. Лесневская провели хроматографический анализ образцов; Е. В. Литвиненко определила плотности перфтор-N-бутилморфолина, перфтор-N-бутилпиперидина и перфтор-N-этилпиперидина; А. А. Людикайнен и В. А. Печилин провели синтез бромида N-этилпиридиния, бромида N-бутилпиридиния, хлорида N-этанолпиридиния, бромида метилового эфира N-пиридилуксусной кислоты и бромида N-бутилморфолиния; В. А. Маталин разработал методику синтеза перфторированных третичных аминов электрохимическим фторированием производных N-замещенного пиридина и морфолина; Н. В. Лебедев и Л. В. Осетрова провели анализ полученных перфторированных соединений методом ЯМР 19F и 1H спектроскопии; Н. В. Пеганова произвела подбор технологических параметров электрохимического синтеза (плотность тока, начальная концентрация углеводородного реагента, температурный режим) и условий газохроматографического анализа перфторпродуктов.
1 ГОСТ 3900–2022. Нефть и нефтепродукты. Методы определения плотности.
