Email this article Консолидация механохимически полученного композита HfC/Fe
- Authors: Григорьева Т.Ф.1, Ковалева С.А.2, Девяткина Е.Т.1, Восмериков С.В.1, Жорник В.И.2
-
Affiliations:
- Институт химии твердого тела и механохимии СО РАН
- Объединенный институт машиностроения НАН Беларуси
- Issue: Vol 97, No 5 (2024)
- Pages: 395-400
- Section: Compositional Materials
- URL: https://journal-vniispk.ru/0044-4618/article/view/272592
- DOI: https://doi.org/10.31857/S0044461824050050
- EDN: https://elibrary.ru/ITWRXB
- ID: 272592
Cite item
Full Text
Abstract
Методами рентгеноструктурного анализа и сканирующей электронной микроскопии изучены продукты механохимического синтеза в порошковой эквимолярной смеси α-Hf с C (сажа) и спеченные материалы на их основе. Установлено, что в условиях высокоэнергетической механической обработки в стальных барабанах планетарной шаровой мельницы АГО-2 в течение 8 мин формируется композит HfC/Fe. В интервале 8‒12 мин механической активации в результате процессов вторичного структурообразования формируется наноструктурированный нестехиометрический карбид HfC0.71. Размер частиц механосинтезированного HfC менее 100 нм, размеры кристаллитов 16‒18 нм. Количество определяемого намола Fe в смеси достигает 7.5 ± 0.5 мас%. Механосинтезированный композит HfC/Fe консолидирован методом быстрого спекания при температуре 1500 ± 30°С и давлении 2 ГПа за 60 c, плотность спеченного материала составляет 96%. Материал имеет структуру твердого сплава HfC0.71 и связки на основе Fe. Зерна HfC0.71 имеют округлую форму размером 3‒19 мкм. В зернах HfC0.71 присутствуют сферические включения HfO2 (~3%) размером 0.7‒1.9 мкм. Микротвердость композита варьируется в интервале значений HV0.2 1241‒1465.
Full Text
Благодаря сочетанию механических и антикоррозионных свойств, высокой тепло-, электропроводности, химической стабильности с повышенной радиационной стойкостью и жаростойкостью HfC используется в качестве основного компонента для получения сверхвысокотемпературных керамик, твердых сплавов с жаростойкими связками, жаропрочных материалов для изделий инструментального и конструкционного назначения в машиностроении, атомной энергетике, авиакосмической отрасли [1, 2].
Карбид гафния характеризуется широким диапазоном нестехиометрического состава, который изменяется с температурой от HfC0.97 до HfC0.52 [3]. Стехиометрия HfC определяет физико-механические свойства керамики. Так, значения модуля Юнга для HfC0.98 выше по сравнению с HfC0.67 [4, 5], а коэффициент теплового расширения карбида HfC0.88 ниже, чем для составов HfC0.95 и HfC0.96. Теплопроводность HfC0.98 почти в 2 раза выше, чем у HfC0.67 [6]. Карбиды любого состава HfCx обладают высокой стойкостью к окислению при температурах выше 1800°C, что связывают с образованием моноклинного HfO2 и других стеклообразных оксидов, которые препятствуют высокотемпературному окислению. При температурах ниже 1600°C карбид HfC0.67 покрыт более тонкой и плотной оксидной окалиной с меньшей пористостью и растрескиванием, чем HfC0.98. Это означает, что HfCx с меньшим соотношением C/Hf может иметь лучшую устойчивость к высокотемпературному окислению кислородом воздуха [1].
Для спекания порошковых материалов традиционно используют горячее прессование, реактивное горячее прессование и спекание без давления. Высокая температура плавления и твердость HfC, низкий коэффициент самодиффузии приводят к низкой уплотняемости и прессуемости порошков при консолидации, что требует повышения энергетических затрат при их консолидации. Для получения плотных материалов карбида путем горячего прессования требуется нагрев до температур 2300–3000°C и приложение давлений до 20‒100 МПа [7, 8]. Однако с увеличением температуры происходит рост размера зерен карбида. Так, при 2500°C средний размер зерен спеченного карбида достигает 40–60 мкм и может увеличиваться до ~200 мкм при более высоких температурах [9].
По сравнению с традиционными методами технологии быстрого спекания в электрическом поле (Field Assisted Sintering Technology, FAST), в том числе искровое плазменное спекание [10, 11], позволяют консолидировать порошки при более низких температурах (1900–2200°C) и за меньшее время (менее 10 мин) [12]. Снижение температуры спекания тугоплавких керамик может быть достигнуто за счет увеличения дисперсности керамических порошков и введения небольших (5‒7 мас%) количеств добавок Fe, Co и Ni [4]. Более высокое содержание добавок приводит к снижению термической устойчивости керамик. При использовании технологий быстрого спекания (FAST) удается получить материалы на основе тугоплавких карбидов с высокой плотностью, с меньшим размером зерна при более низких температурах спекания.
Одним из относительно простых и быстрых способов получения карбидов является механически стимулируемый синтез в смеси порошков гафния и углерода стехиометрического состава [13, 14], проводимый в высокоэнергетических планетарных шаровых мельницах. Индукционный период таких реакций определяется энергонапряженностью мельницы [15]. В высокоэнергетической планетарной шаровой мельнице АГО-2 индукционный период механически стимулируемой реакции образования HfC составляет 4 мин. Характерной особенностью синтеза в АГО-2 является появление Fe в продуктах, обусловленное использованием стальных барабанов [16] и высокой абразивной способностью синтезируемых карбидов. В этом случае появляется возможность механохимически сформировать композиционную структуру HfC/Fe.
Цель работы — изучение возможности консолидации методом быстрого спекания композита HfC/Fe, полученного в стальных барабанах в ходе механохимического синтеза HfC.
Экспериментальная часть
В качестве исходных материалов использовали порошки Hf марки ГФМ-1 с размером частиц d = 60–80 мкм (ООО «Группа компаний «СпецМеталлМастер») и C (ламповая сажа) марки ПМ-15 с размером частиц d = 0.2 мкм (Волгоградский филиал ООО «Омсктехуглерод»). Массовое соотношение порошковых компонентов Hf:С составляло 94.2:5.8.
Механохимический синтез проводили в высокоэнергетической планетарной шаровой мельнице АГО-2 (ООО «НПО НОВИЦ») по методике, описанной в [15].
Изучение фазового состава проводили на дифрактометре D8 Advance (AXS Bruker) в характеристическом излучении CuKα1 (λ = 1.5406 Å) с использованием базы данных рентгенографических стандартов ICDD PDF-2. Полуколичественный фазовый анализ состава полученного продукта выполнили с использованием корундового числа RIR (Reference Intensity Ratio).
Для исследования структуры полученных образцов использовали сканирующий электронный микроскоп высокого разрешения Mira (Tescan) с приставкой INCA Energy 350 (Oxford Instruments Analytical) для микрорентгеноспектрального анализа. Диаметр электронного зонда составлял 5.2 нм, область возбуждения — 100 нм. Получены изображения в прямых и обратно рассеянных электронах, что позволило исследовать распределение химических элементов по поверхности частиц механокомпозитов и спеченных материалов на их основе.
Порошок механокомпозита консолидировали быстрым спеканием на гидравлическом прессе ДО 138Б (ОАО «Тяжпрессмаш») в аппаратах высокого давления типа «лунка с наковальней» в графитовых нагревателях размером 5×8 мм. Давление 2 ГПа, мощность нагрева 1.1 кВт, скорость нагрева 12 град·с–1, температура спекания Т ~1500°С, время изотермической выдержки 60 с.
Измерение микротвердости по Виккерсу (HV) проводили по ГОСТ 9450–76 на микротвердомере ПМТ-3М (ОАО «ЛОМО») при нагрузке 1.96 Н.
Обсуждение результатов
Механохимическое взаимодействие C и Hf при длительности механической обработки 2 мин приводит к образованию композита Hf/C. Механохимическая реакция образования HfC завершается к 8 мин механической активации. В интервале 8‒12 мин реализуются процессы вторичного структурообразования с измельчением образовавшегося карбида. Параметр решетки механосинтезированного HfС после 12 мин механической активации составляет a = 4.6269 Å, что соответствует нестехиометрическому составу HfС0.71 [2]. Формируется наноструктурный карбид с размером частиц 80‒150 нм и размером кристаллитов 9 ± 1 нм. Профиль рентгеновских дифракционных отражений HfC значительно уширен, что может быть связано не только с малым размером кристаллитов, но и с высокой дефектностью зернограничных областей. Высокодисперсные частицы карбида агломерируют до размеров 1–20 мкм (рис. 1).
Рис. 1. Микроструктура агломератов порошка HfC, механохимически синтезированного в течение 12 мин.
Механохимически синтезированный HfC спечен при относительно низкой температуре ~1500°С. После спекания параметр решетки а карбида увеличивается до 4.6354 Å, что свидетельствует о повышении содержания С до х = 0.88 [2]. Профиль рентгеновских дифракционных отражений HfC сужается (рис. 2). Значительно растет размер кристаллитов (L > 300 нм), при этом уровень микронапряжений е снижается с 1.71 до 0.22, что указывает на релаксацию напряженного состояния, обусловленного дефектностью структуры.

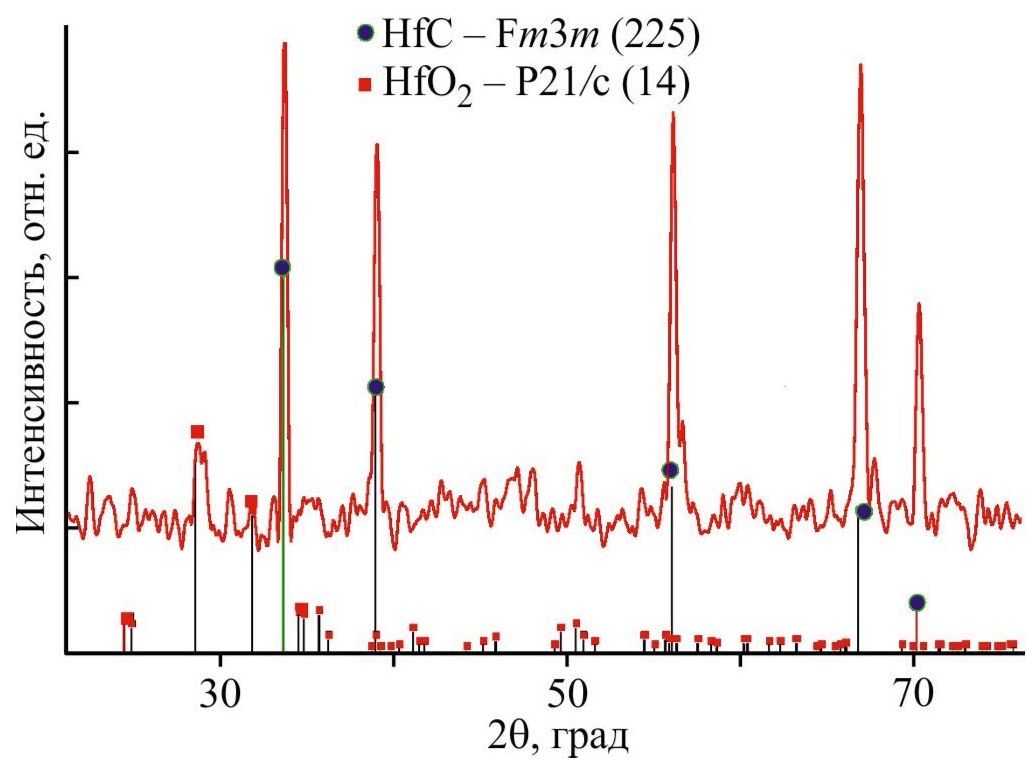

Рис. 2. Дифрактограмма материала, спеченного из механохимически синтезированного композита HfC/Fe.
Индивидуальные рефлексы Fe на дифрактограммах механосинтезированного порошка и спеченного материала не регистрируются (рис. 2). Однако, по данным сканирующей электронной микроскопии, при спекании формируется структура твердого сплава HfC со связкой на основе Fe из продуктов намола (см. таблицу, рис. 3).
Данные микрорентгеноспектрального анализа (мас%) спеченного механокомпозита HfC/Fe
Точка на поверхности * | C, % | O, % | Cr, % | Fe, % | Hf, % |
С 1 | 6.61 | 11.41 | 0.03 | 0.47 | 81.47 |
С 2 | 28.85 | 3.29 | 0.06 | 0.39 | 67.42 |
С 3 | 3.92 | 11.95 | 0.02 | 1.23 | 82.87 |
С 4 | 3.40 | 11.71 | 0.01 | 0.63 | 84.25 |
С 5 | 8.00 | 1.34 | 0.03 | 1.08 | 89.56 |
С 6 | 10.33 | 2.58 | 0.08 | 1.42 | 85.59 |
С 7 | 7.70 | 1.22 | 0.00 | 0.72 | 90.36 |
С 8 | 7.82 | 1.13 | 0.03 | 0.70 | 90.32 |
С 9 | 9.89 | 0.56 | 3.88 | 84.27 | 1.39 |
С 10 | 11.88 | 0.47 | 4.31 | 81.77 | 1.58 |
С 11 | 3.49 | 13.07 | 0.01 | 0.50 | 82.93 |
* Местоположение точек отмечено на рис. 3, б.
Рис. 3. Микрофотографии частиц материала, спеченного из механохимически синтезированного HfC.
По данным микрорентгеноспектрального анализа, общее количество Fe достигает 7.5 ± 0.5 мас%. С учетом того что Fe не регистрируется на дифрактограммах, можно сделать вывод о его зернограничном распределении. Учитывая тот факт, что карбиды Fe рентгенографически не обнаружены, можно предположить, что реакция синтеза HfC происходит раньше, и появление намола связано с абразивной способностью HfC. В этом случае логично предположить, что Fe распределено по поверхности частиц. Увеличение содержания C в решетке дает основание предположить, что при спекании Hf переходит из карбида в твердый раствор на основе Fe. Это подтверждается данными микрорентгеноспектрального анализа (см. таблицу).
Формируемые зерна карбида имеют округлую форму размером 3‒19 мкм, в них присутствуют сферические включения HfO2 (~3%) размером 0.7‒1.9 мкм. Пористость достигает 6% и образована по типу несплошностей, обусловленных недостаточной смачиваемостью HfC расплавом Fe при спекании. Плотность композита может быть повышена спеканием при более высокой температуре. Микротвердость композитов варьируется в диапазоне значений HV0.2 1241‒1465.
Выводы
Консолидация порошков наноструктурированного механокомпозита Fe/HfС0.71, полученного в результате механостимулированной реакции синтеза карбида в высокоэнергетической планетарной шаровой мельнице АГО-2 в стальных барабанах, методом быстрого спекания в электрическом поле (FAST) позволяет получить материал со структурой твердого сплава c относительно мелким размером зерна и высокой относительной плотностью при низких температурах спекания.
Финансирование работы
Работа выполнена в рамках государственного задания Института химии твердого тела и механохимии Сибирского отделения РАН (№ государственной регистрации 121032500062-4), а также при финансовой поддержке Белорусского республиканского фонда фундаментальных исследований (грант № Т23КИТГ-001).
Конфликт интересов
Авторы заявляют об отсутствии конфликта интересов, требующего раскрытия в данной статье.
Информация о вкладе авторов
Т. Ф. Григорьева — основной вклад в концепцию статьи, анализ литературных данных; С. А. Ковалёва — получение и анализ данных сканирующей электронной микроскопии; Е. Т. Девяткина — получение и анализ данных рентгеновской дифракции; С. В. Восмериков — синтез образцов, спекание материалов и анализ их свойств (пористость, микротвердость); В. И. Жорник — существенный вклад в концепцию статьи.
