Оценка временного сопротивления стали по параметрам гармонического спектра кривой перемагничивания

Полный текст

Одним из свойств стали, по которому судят о надежности и сроке эксплуатации изделия, является временное сопротивление (σ_в) [1, 2]. Определение ее величины проводят стандартным образом в процессе разрушения образца, имеющего определенную форму и геометрические размеры [2].

Помимо разрушающих методов определения σ_в существуют неразрушающие косвенные методы, например, основанные на регистрации ультразвуковых волн, проходящих через объект контроля [3].

Между пределом прочности материала и твердостью существует связь [7]. Так, в работе [8] была предложена формула, описывающая связи между твердостью группы сталей и их σ_в, а также приведены статистические результаты оценки σ_в по H_c. Однако относительность установленных связей ограничивает их практическую применимость.

В работе [9] приведены обобщенные простые аналитические зависимости, описывающие связи между твердостями сталей, измеренными по шкалам Бринелля и Роквелла, и их σ_в.

Известны методы [4, 5], основанные на измерении и интерпретации магнитных характеристик вещества. В настоящей работе представлены результаты применения подобного подхода для определения величины временного сопротивления материала.

В качестве анализируемого параметра использовался гармонический спектр петли магнитного гистерезиса, полученный согласно методике, изложенной в [6].

Анализируемые данные были получены на образцах, изготовленных из сталей 15ХСНД, Ст3, 09Г2С после термической обработки. Термическая обработка и размеры образцов приведены в табл. 1.

Таблица 1

Термическая обработка и размеры образцов из сталей 15ХСНД, Ст3, 09Г2С

Одноосное растяжение образцов проводили на разрывной машине ИР 5047-50. Скорость перемещения захватов при испытаниях составляла 15 мм/мин.

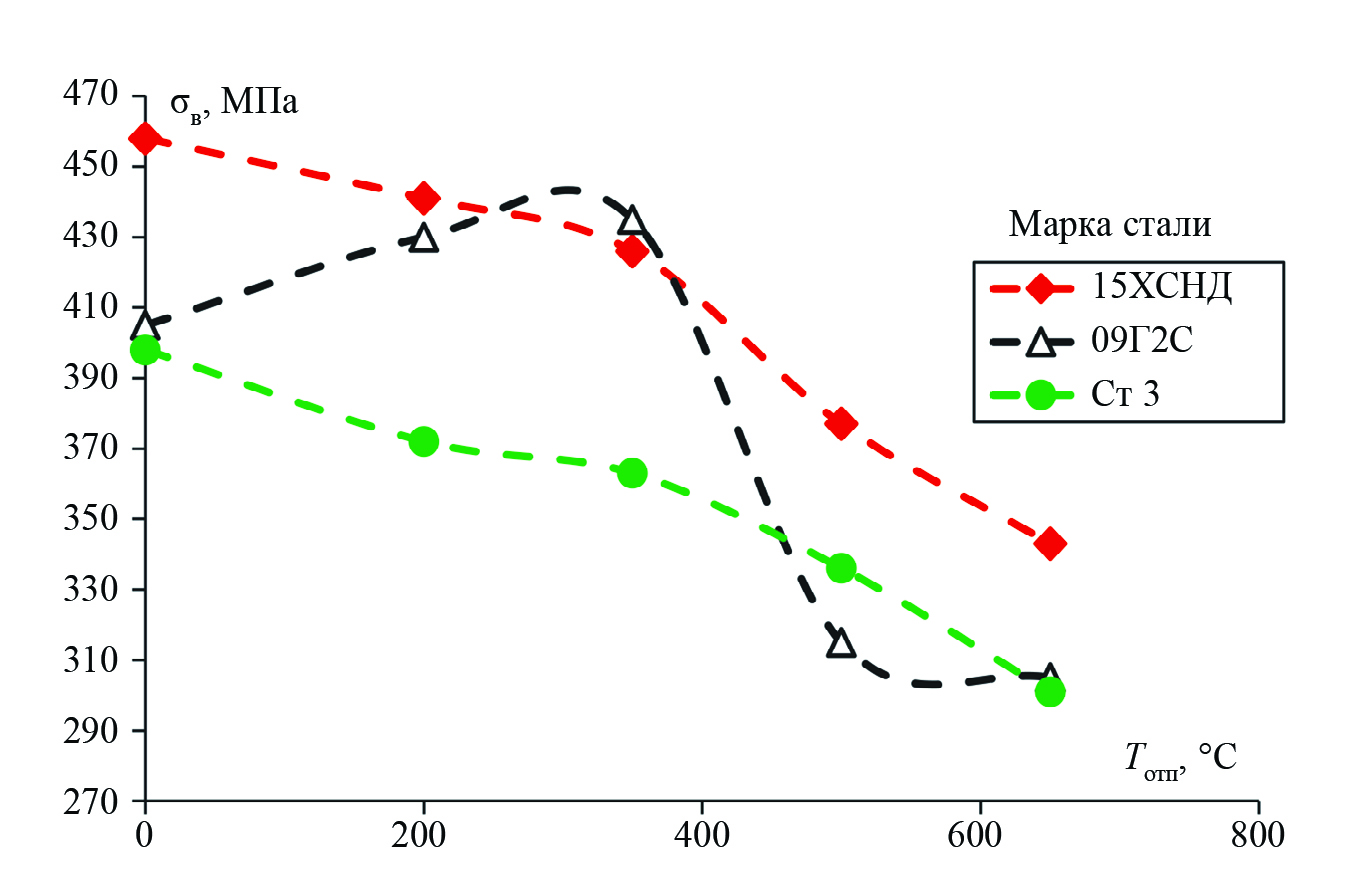

Рис. 1. Зависимость величины предела прочности от термической обработки.

На рис. 1 представлены результаты, отражающие изменение σ_в исследуемых сталей от температуры термической обработки образцов. Нулевое значение на графиках соответствует состоянию исследуемых образцов после закалки в воде, далее по горизонтальной шкале отложены температуры отпуска.

Регистрация петель магнитного гистерезиса проводили при помощи магнитного структуроскопа АПС DIUS 1.15, реализующего измерения в замкнутой магнитной цепи. Величины магнитной индукции и напряженности магнитного поля использованный прибор фиксирует в мВ. Примеры полученных петель магнитного гистерезиса представлены на рис. 2.

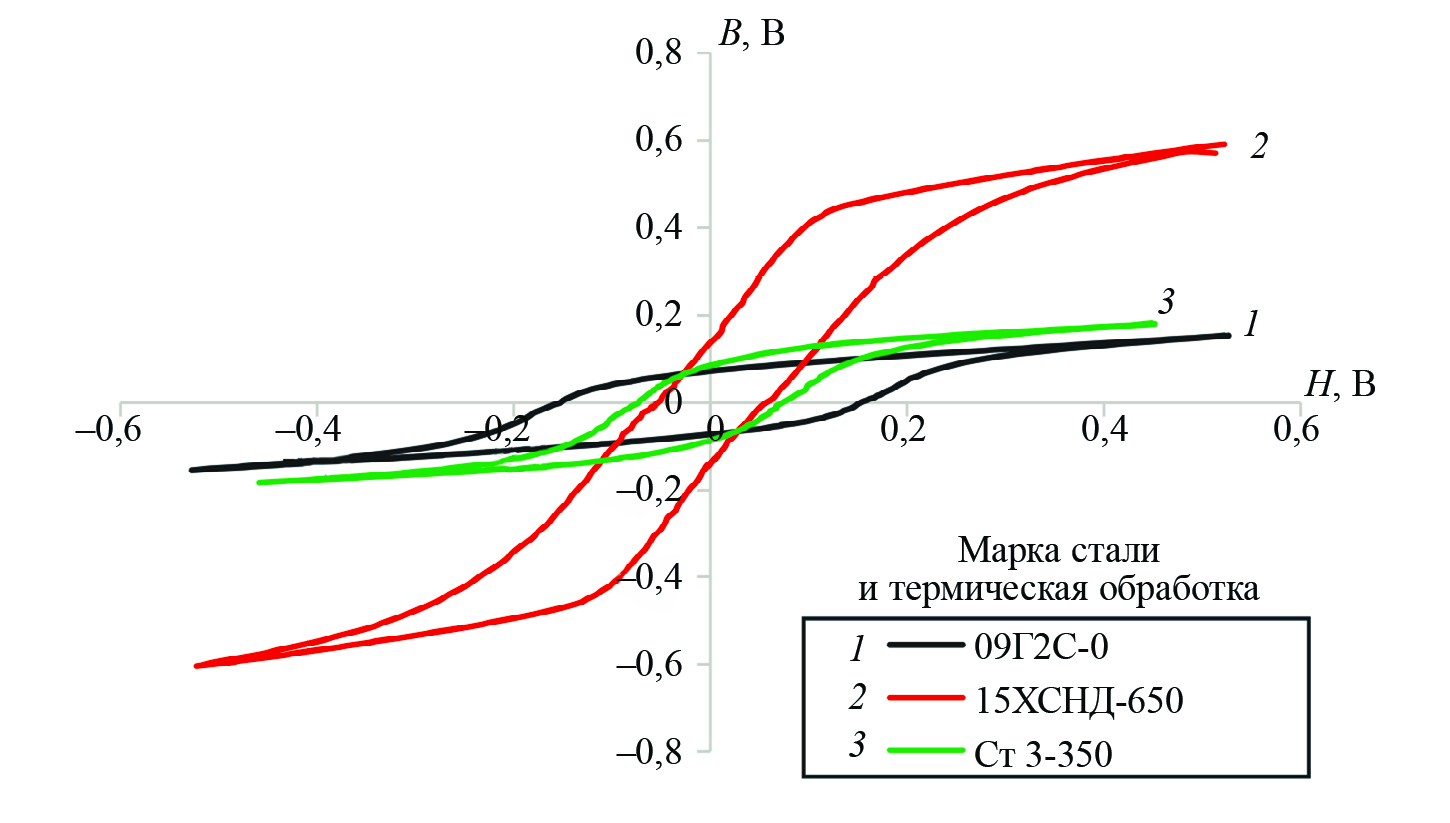

Рис. 2. Петли магнитного гистерезиса полученные на магнитном структуроскопе АПС DIUS 1.15.

На основе метода разделения диагноза в пространстве признаков и метода группового учета аргумента были найдены комплексные параметры Р₁ и Р₂, величина которых имеет удовлетворительную корреляцию с σ_в исследуемых материалов (рис. 3).

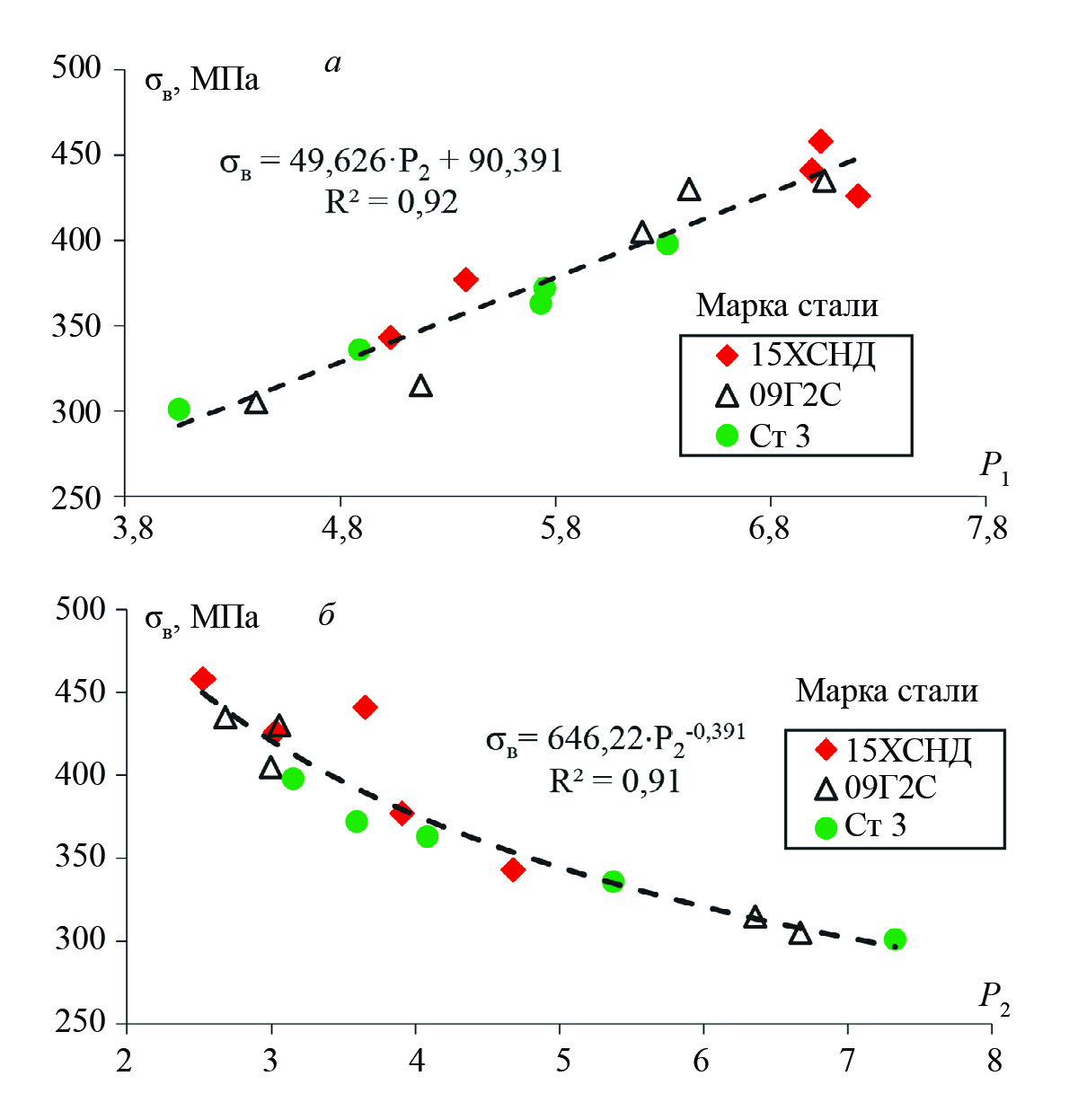

Рис. 3. Зависимость комплексного параметра от величины временного сопротивления исследуемых сталей: комплексный параметр Р1 (а); комплексный параметр Р2

Анализ представленных данных показывает, что термообработка закалкой в воду, после нагрева исследуемых сталей выше критической температуры Ас3, повышает временное сопротивление в среднем в 1,3 раза по сравнению с образцами, отпущенными при 650 °С. При увеличении температур отпуска происходит линейное снижение временного сопротивления сталей до уровня незакаленного состояния. У стали 09Г2С при температурах низкого и среднего отпуска наблюдается рост величины временного сопротивления, что связано с активными процессами преобразования структуры, ростом плотности дислокаций и величины внутренних остаточных напряжений [10].

Приведенные данные показывают, что в практических условиях, в качестве контрольного критерия, возможно использовать комплексный параметр, полученный по спектральным составляющим петли магнитного гистерезиса, который имеет высокую чувствительность к изменению физикомеханических свойств стали.

ВЫВОДЫ

При помощи метода разделения диагнозов в пространстве признаков и метода группового учета аргументов найдены комплексные параметры, включающие в себя несколько гармонических составляющих.

В результате анализа полученных данных о гармонических составляющих и величине предела прочности было установлено, что для комплексного параметра Р₁ и временного сопротивления σ_в наблюдается наличие удовлетворительной корреляционной зависимости, описываемой функцией с достоверностью R² = 0,92. При этом относительная ошибка определения временного сопротивления σ_в составляет ±9,6 %. Между комплексным параметром Р₂ и временным сопротивлением σ_в наблюдается корреляция, описываемая степенной функцией с достоверностью R² = 0,91. При этом разброс определения временного сопротивления σ_в по комплексному параметру Р₁ составляет ±27 МПа, для комплексного параметра Р₂ эта величина лежит в пределах ±14 МПа.

Полученные результаты отражают возможность практического использования комплексного параметра, полученного по спектральным составляющим, петли магнитного гистерезиса для оценки величины временного сопротивления σ_в.

Статья подготовлена за счет средств гранта Некоммерческой организации «Благотворительный фонд «ЛУКОЙЛ».

Об авторах

Р. А. Соколов

Автор, ответственный за переписку.
Email: falcon.rs@mail.ru
Россия, 625000 Тюмень, ул. Володарского, 38

К. Р. Муратов

Email: muratovkr@tyuiu.ru
Россия, 625000 Тюмень, ул. Володарского, 38
