Conversion of Point Cloud Data to 3D Models Using PointNet++ and Transformer

Толық мәтін

1. ВВЕДЕНИЕ

В области компьютерного зрения преобразование облака точек в трехмерную сцену представляет собой сложную проблему. Это охватывает широкий спектр областей, включая робототехнику, дополненную и виртуальную реальность, а также оцифровку культурного наследия. Облака точек, которые обычно получают с помощью лидара или других датчиков глубины, часто содержат шум, пробелы и выбросы, что затрудняет процесс точной и полной реконструкции трехмерной сцены. Кроме того, облака точек требуют большого объема данных и не имеют внутренней структуры или топологии, что требует надежных и эффективных методов обработки.

В рамках данной работы разрабатывается метод реконструкции трехмерной сцены из облака точек, который позволяет создать детализированную и полную трехмерную модель сцены в виде полигональных сеток. Эти сетки, состоящие из вершин, ребер и граней, образующих сетчатую структуру на поверхности объекта, являются распространенным форматом представления трехмерных объектов. Они идеально подходят для дальнейшей обработки, поскольку предоставляют информацию о топологии и связности поверхности объекта.

Метод объединяет преимущества глубокого обучения и геометрического анализа для создания высококачественных полигональных сеток из облаков точек. Глубокое обучение отлично подходит для извлечения функций и представлений из сложных данных, таких как облака точек, в то время как геометрический анализ дает математический подход к изучению формы и структуры объектов. Объединив эти два подхода, можно учитывать как локальные, так и глобальные свойства облака точек, одновременно эффективно создавая полигональные сетки.

Основная концепция метода заключается в первоначальном сегментировании облака точек на небольшие фрагменты с помощью нейронной сети. Затем каждый фрагмент реконструируется как полигональная сетка. Эти отдельные сетки впоследствии объединяются в единую трехмерную модель сцены. Эта процедура повторяется на различных уровнях детализации для создания многоуровневой трехмерной модели сцены.

Для улучшения процесса метод включает в себя использование герметичных сеток и выпуклого разложения. Герметичные сетки, представляющие собой многоугольные сетки без каких-либо отверстий, зазоров или свободных краев, идеально подходят для представления твердых объектов в трехмерном пространстве, поскольку они гарантируют, что каждое ребро принадлежит ровно двум граням. Это имеет решающее значение для сохранения целостности трехмерной модели.

Выпуклая декомпозиция – еще один ключевой компонент подхода, который включает в себя разбиение сложной трехмерной формы на набор более простых выпуклых фигур. С такими формами проще работать в вычислительном отношении и их можно обрабатывать более эффективно. В данном методе каждый фрагмент облака точек раскладывается на выпуклые формы, а затем реконструируется в виде полигональной сетки.

Используя герметичные полигональные сетки и выпуклую декомпозицию, метод может обрабатывать сложные трехмерные структуры и обеспечивать точность и полноту реконструированной трехмерной сцены. Это делает подход надежным и универсальным, демонстрируя сильные возможности обобщения и адаптируемости к различным типам сцен и объектов.

2. АНАЛИЗ СУЩЕСТВУЮЩИХ МЕТОДОВ

Процесс создания трехмерных полигональных сетей из облаков точек является сложной задачей, которая требует детального анализа и извлечения объектов из данных облака точек. Этот процесс также включает в себя оптимизацию процесса обучения для генерации моделей объектов и восстановление отсутствующих точек. Работа со сложной геометрией и неполными данными может представлять особые трудности, особенно в реальных условиях. Однако, благодаря применению передовых архитектур нейронных сетей и инновационных методов обучения, эти проблемы можно преодолеть, что позволяет создавать высококачественные 3D-реконструкции.

Есть множество подходов к реконструкции трехмерных форм из облаков точек, которые можно условно разделить на две категории: методы, основанные на геометрии, и методы, основанные на обучении. Геометрические методы используют разнообразные алгоритмы для создания триангуляций [1], выпуклых оболочек [2], альфа-форм [3] или поверхностей множества точек из облаков точек [4]. Эти методы обычно требуют значительных вычислительных ресурсов и могут быть сложными в реализации, но они обеспечивают высокую точность и могут быть очень эффективными в определенных условиях.

С другой стороны, методы, основанные на обучении, используют методы машинного обучения для анализа облаков точек и создания трехмерных моделей. Эти методы могут быть более гибкими и масштабируемыми, чем геометрические методы, и они особенно полезны при работе с большими наборами данных или сложными формами. Однако они также могут требовать значительного количества данных для обучения и в некоторых случаях быть менее точными. Поэтому выбор метода зависит от конкретной задачи и доступных ресурсов. В области воссоздания 3D-форм из облаков точек некоторые методы обучения показали впечатляющие результаты. Эти подходы применяют нейронные сети для выделения характеристик из облаков точек и восстановления трехмерных объектов в разнообразных форматах. Вот несколько передовых методов, которые используются для обработки и анализа облаков точек в трехмерном пространстве:

• PointNet [5] – нейронная сеть, способная напрямую работать с облаками точек. Она уникальна тем, что учитывает перестановочную инвариантность точек во входных данных. PointNet предлагает универсальную архитектуру, которая может быть применена для решения различных задач, включая классификацию объектов, сегментацию частей и семантический анализ сцен;
• AtlasNet [6] – представляет собой передовой метод, который преобразует облака точек в треугольные сетки с помощью коллекции параметрических поверхностей, называемых атласами. Эти атласы затем проецируются на 3D-структуру объекта. AtlasNet обучается синхронизировать атласы с геометрией объекта и уменьшать промежутки между ними, что способствует созданию более точных и подробных моделей;
• PCN [7] – подход, который способен реконструировать полную 3D-структуру объекта из неполного облака точек. PCN применяет три последовательно действующих модуля: дополнение, усиление и уточнение. PCN обучается восполнять отсутствующие части объекта и увеличивать плотность точек, что позволяет создавать более полные и детализированные модели.

В контексте изучения семантики и формы объектов на основе разреженных облаков точек RfD-Net [8] представляет собой инновационный подход. Эта архитектура разделяет процесс реконструкции семантического экземпляра на две ключевые задачи: глобальную локализацию объекта и прогнозирование локальной формы. RfD-Net разработан для работы с неполными облаками точек 3D-сцены, целью является одновременное понимание структуры 3D-объектов и восстановление сеток экземпляров объектов. Он использует разреженность данных облаков точек, уделяя особое внимание прогнозированию форм с высокой степенью детализации. Одной из особенностей RfD-Net является его способность справляться с проблемой увеличения сложности модели, что часто встречается в существующих методах. Это достигается за счет использования генератора форм, поддерживающего прямое неявное обучение. В каждом сегменте объекта облака точек содержатся детали формы, которые помогают неявному обучению функций, позволяя реконструировать поверхности с высокой степенью дискретизации. Еще один подход, реализующий принцип “сквозной обработки” (end-to-end), который заслуживает особого внимания, – это RevealNet [9]. Эта архитектура нейронной сети применяет методы совместного обучения для изучения характеристик цвета и геометрии. Она специально разработана для работы с неполными сканами RGB-D-сцены в целях идентификации отдельных экземпляров объектов и определения их полной геометрической структуры. RevealNet обладает полносверточной 3D-структурой, что обеспечивает эффективное семантическое завершение экземпляра для 3D-сканирований больших помещений за один проход. В результате сканируемая сцена разбивается на отдельные и полные трехмерные объекты, включая скрытые и невидимые части объекта, что демонстрирует потенциал и гибкость при работе с большими и сложными наборами данных. Эти методы представляют собой важные шаги в направлении более эффективного и точного анализа и восстановления трехмерных форм из облаков точек. Они открывают новые возможности для исследований и разработок в области компьютерного зрения и машинного обучения.

В данной работе представлен метод, который эффективно объединяет преимущества геометрических подходов и подходов, основанных на машинном обучении. Этот метод использует принципы глубокого обучения для выделения характеристик и восстановления скрытых трехмерных форм, в то время как геометрический анализ применяется для устранения шума, восстановления отсутствующих точек и извлечения структуры объекта из сцены. Одним из основных достоинств этого подхода, по сравнению с другими методами восстановления 3D-сцены из облаков точек, является его способность воспроизводить планировку сцены. Используя сеть, основанную на трансформере, адаптированную в соответствии с такими исследованиями, как PQ-Transformer [10] и Omni-PQ [11], можно определить положение и форму стен и потолков с помощью ограничивающих рамок. Это обеспечивает более точную оценку размера объекта и его расположения в пространстве. Более того, этот подход способен создавать полигональные сетки из скрытых 3D-форм, используя адаптированный BSP-Net [12]. Однако у этого подхода есть определенные ограничения. Для обучения автоэнкодера и других компонентов сети необходим значительный объем данных. Более того, этот подход совместим только с теми категориями объектов, которые были использованы при обучении. Следовательно, он не способен реконструировать объекты из других категорий или объекты с существенно измененной формой. В рамках применяемого метода используется алгоритм L1-Median [13] для выявления ключевых точек в структуре облака точек. Затем, с использованием этих ключевых точек, определяется главное направление и рассчитывается плотность локального облака точек. Этот процесс создает условия для дополнения недостающих точек, что способствует более полному отображению структуры облака точек.

3. ПОДХОД К РЕКОНСТРУКЦИИ 3D-СЦЕНЫ ИЗ ОБЛАКА ТОЧЕК

Предложенный метод представляет собой последовательность ключевых этапов. Начальный этап – это извлечение признаков, включающее в себя обработку данных и выделение значимых характеристик для последующей сегментации. Следующий этап – формирование скрытых трехмерных форм из объектов. После этого происходят анализ и извлечение структуры сцены. Затем, на основе скрытых векторов, создаются трехмерные модели объектов. И наконец, все данные и модели объединяются для создания окончательной 3D-модели сцены. Этот процесс обеспечивает целостный подход к реконструкции 3D-сцены из облака точек.

В начальной фазе процесса извлечения признаков с использованием PointNet++ [14], усовершенствованной версии PointNet, происходит детектирование локальных и глобальных объектов из облака точек. PointNet++ строит иерархические отношения между точками, что позволяет лучше улавливать локальные структуры и обобщать сложные сцены. Этот процесс включает в себя несколько важных шагов. Сначала из облака точек случайным образом отбираются точки до фиксированного размера N с применением алгоритма выборки самой дальней точки (FPS). Затем каждая отобранная точка и ее k ближайших соседей подвергаются обработке для получения локальных объектов. Эти локальные характеристики отражают форму и текстуру поверхности в непосредственной близости от каждой точки. Для получения глобальных объектов проводится обработка всего набора точек, при этом для сбора информации используется операция агрегирования. Эти глобальные характеристики описывают структуру и контекст всего набора. В конце локальные и глобальные объекты объединяются для формирования окончательного представления объекта в виде набора точек размером N × D, где D – размерность пространства объектов. Таким образом, начальный этап извлечения признаков является критическим для дальнейшего анализа и сегментации данных набора точек.

После формирования окончательных представлений объектов в виде облака точек, следующим шагом является семантическая сегментация. В рамках этого процесса каждая точка в облаке точек классифицируется на основе извлеченных признаков. Эти сгруппированные точки проходят через ряд слоев для прогнозирования класса объекта для каждой точки. В процессе извлечения признаков и сегментации используется функция перекрестной энтропии. Эта функция потерь измеряет разницу между предсказаниями модели и истинными метками. Для оптимизации процесса используется оптимизатор Адама, который адаптивно корректирует скорость обучения для каждого параметра, основываясь на оценках первого и второго моментов градиентов.

Эксперименты осуществлялись на двух наборах данных: ScanNet и ShapeNetv2. ScanNet представляет собой набор RGB-D-данных, включающий в себя 2.5 млн кадров, полученных в результате более чем 1500 сканирований. Эти данные аннотированы позициями 3D-камер, реконструкциями поверхности и семантической сегментацией на уровне отдельных экземпляров. В свою очередь, ShapeNetv2 является набором данных 3D-моделей, включающим в себя 57 категорий объектов (рис. 1).

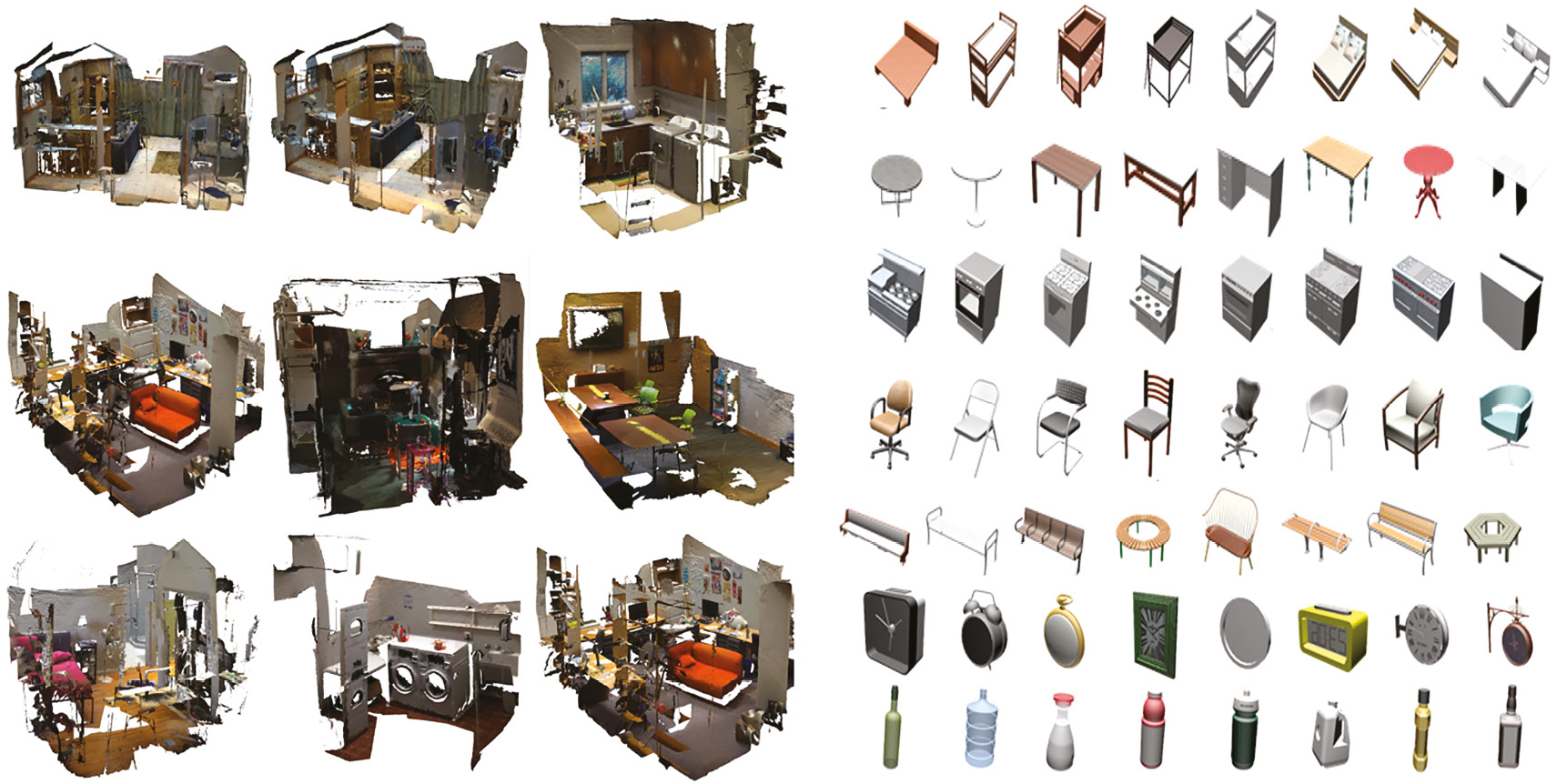

Рис. 1. Наборы данных ScanNet и ShapeNetv2

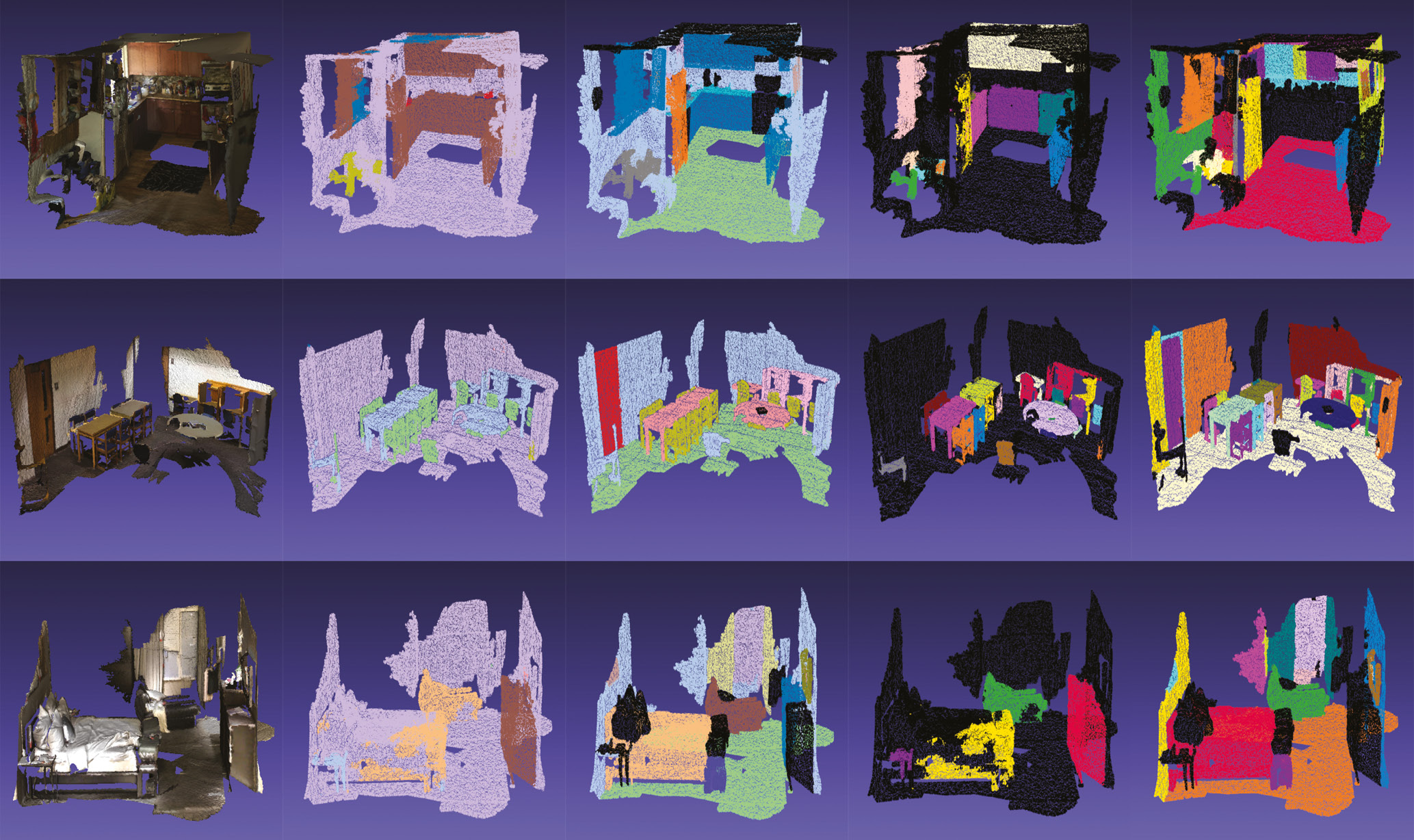

На рис. 2 представлены результаты семантической сегментации на уровне классов и сегментации на уровне экземпляров сцен.

Рис. 2. Результаты семантической сегментации на уровне классов и экземпляров сцен

Слева направо рисунок демонстрирует:

• исходное облако точек – первичные 3D-данные, подлежащие анализу;
• семантический прогноз на уровне классов – определение класса, к которому относится каждая точка в облаке;
• семантические истинные метки классов для каждой точки, используемые для обучения и проверки модели;
• семантический прогноз на уровне экземпляров – определение, к какому конкретному отдельному объекту принадлежит каждая точка;
• семантические истинные метки объекта для каждой точки на уровне экземпляров, используемые для обучения и проверки модели.

На этапе извлечения макета облака точек преобразуются в прямоугольные блоки с помощью сети трансформера. Модуль голосования генерирует прогнозы блоков. Затем эти прогнозы обрабатываются декодером трансформера для дальнейшего уточнения. После нескольких слоев прямого распространения и подавления немаксимальных значений (NMS) эти прогнозы становятся окончательными ограничивающими рамками, которые определяют положения и размеры стен и потолков в пространстве. На рис. 3 демонстрируются результаты извлечения макета. Прямоугольники, которые символизируют стены сцен, кодируются цветом. Зеленый цвет соответствует истинным положительным прогнозам, в то время как желтый цвет указывает на ложные положительные прогнозы.

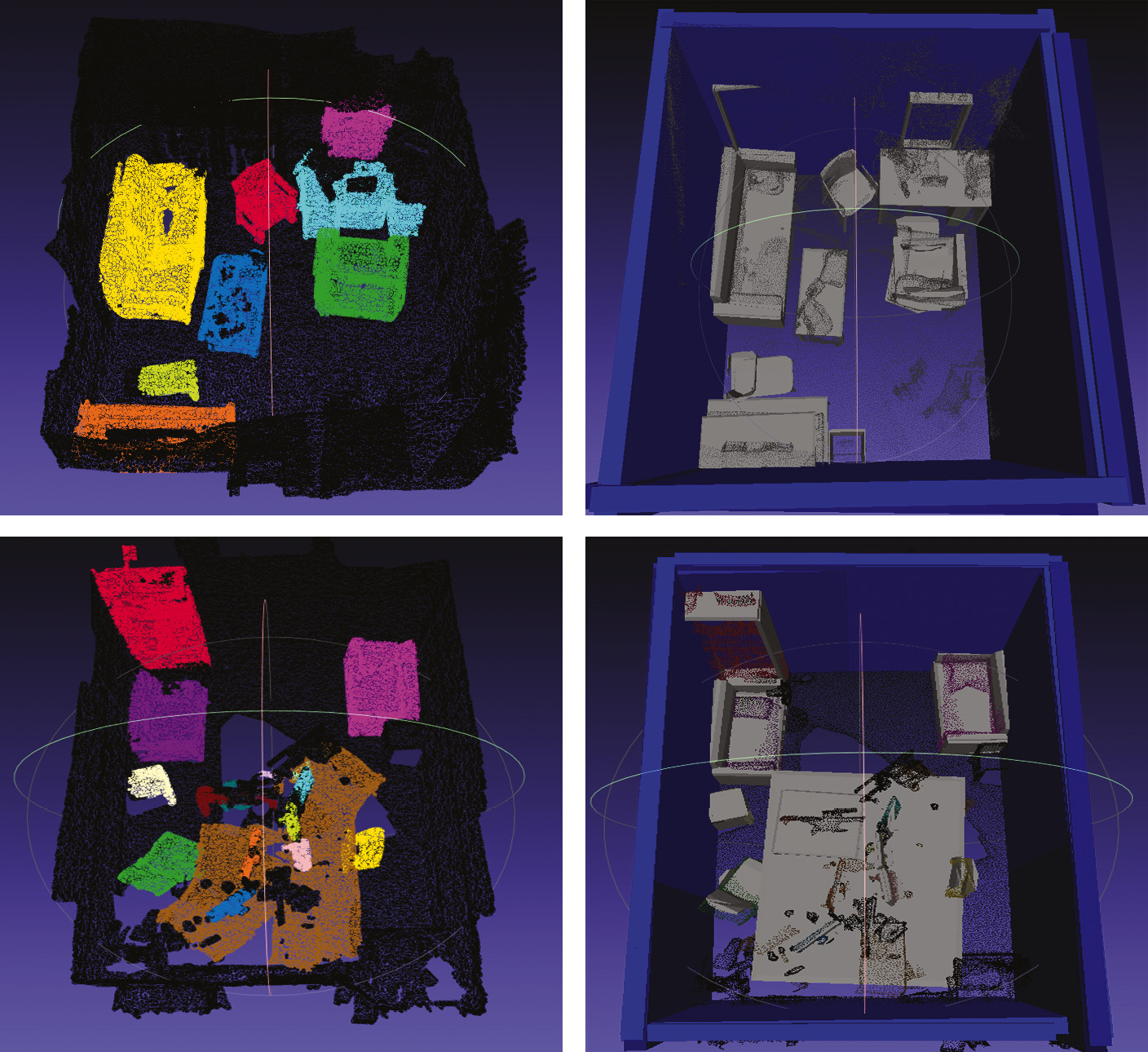

Рис. 3. Визуализация результатов извлечения макета

Ключевым элементом подхода является выпуклое разложение на герметичных сетках, полученных из набора данных ShapeNet с помощью TSDF Fusion [15]. Сеть, обученная представлять 3D-форму через выпуклое разложение, использует принцип бинарного разделения пространства (BSP), который заключается в рекурсивном разделении пространства для формирования выпуклых множеств. В процессе обучения сеть кодирует 3D-форму в скрытый вектор, который захватывает основные особенности входной формы. Декодер сети затем принимает этот скрытый вектор и декодирует его в набор параметров, которые определяют BSP-дерево. Это BSP-дерево используется для генерации набора выпуклых тел, которые аппроксимируют исходную 3D-форму. Сеть обучается восстанавливать форму, минимизируя функцию потерь между истинной формой и формой, восстановленной сетью. Потери восстановления вычисляются как среднеквадратичная ошибка между истинными и предсказанными значениями плотности. Это означает, что потери восстановления штрафуют модель за разницу между истинной формой и формой, восстановленной сетью. Градиенты функции потерь вычисляются и распространяются обратно через сеть. Затем параметры сети обновляются с использованием алгоритма оптимизации Adam для минимизации потерь. Результатом являются компактные полигональные сетки, которые идеально подходят для представления острых геометрических форм, гарантированно герметичны и могут быть легко параметризованы. На рис. 4 показаны предсказанные и истинные 3D-модели.

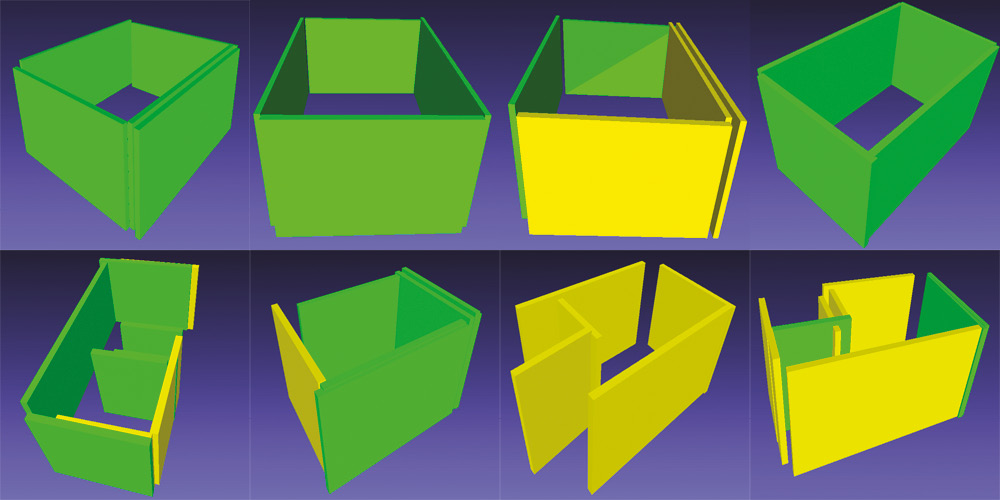

Рис. 4. Сравнение предсказанных (слева) и истинных (справа) 3D-моделей

После определения формы, ориентации и расположения объектов на сцене эти данные собираются в полноценную 3D-модель. Модель, представляющая собой полигональную сетку, создается на основе предсказанных 3D-форм объектов и прямоугольников макета. Пример такой интегрированной 3D-модели сцены можно увидеть на рис. 5.

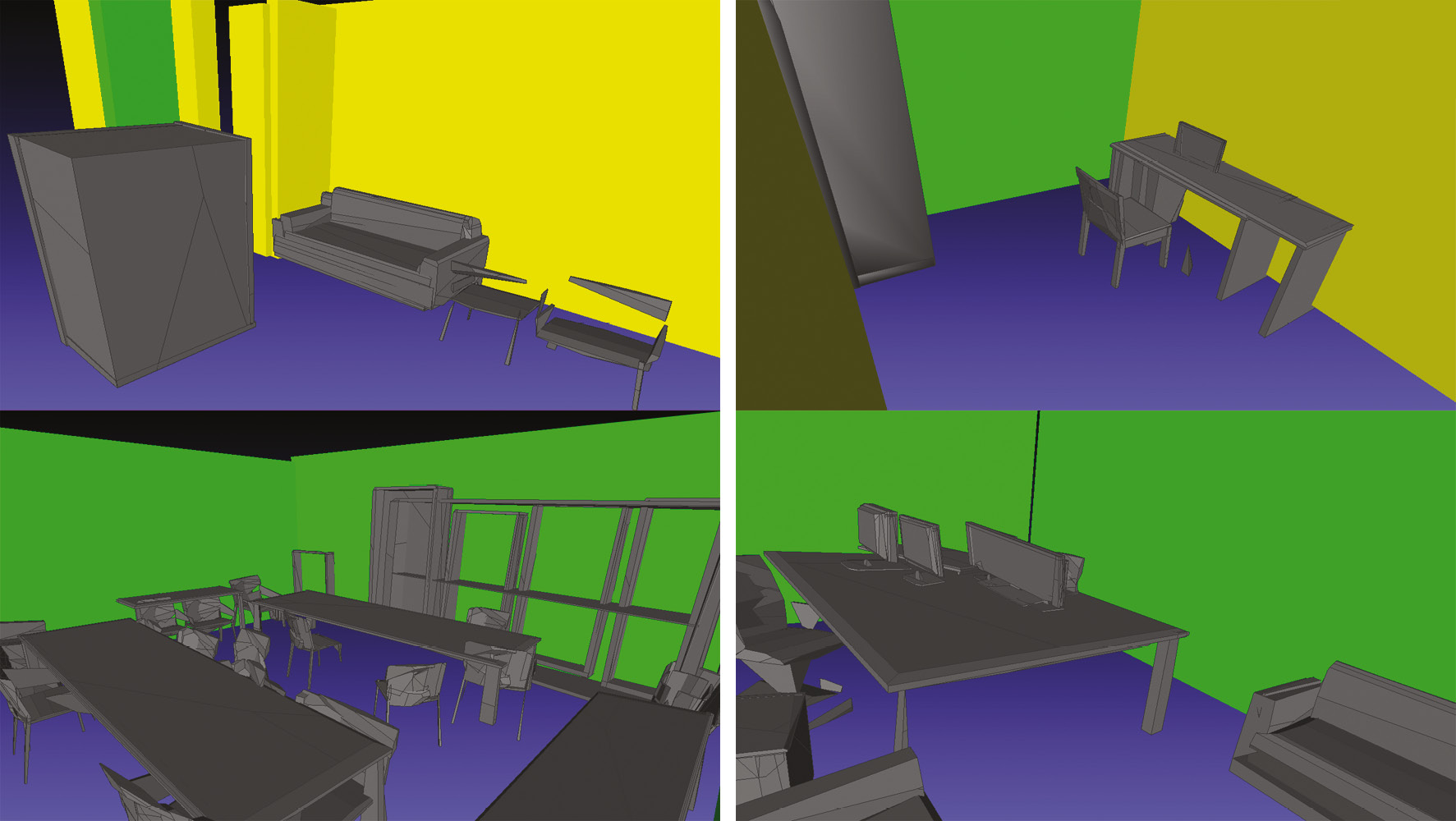

Рис. 5. Формирование 3D-модели сцены из предсказанных данных

На рис. 6 представлены сегментированные облака точек и их восстановленные 3D-модели сцен.

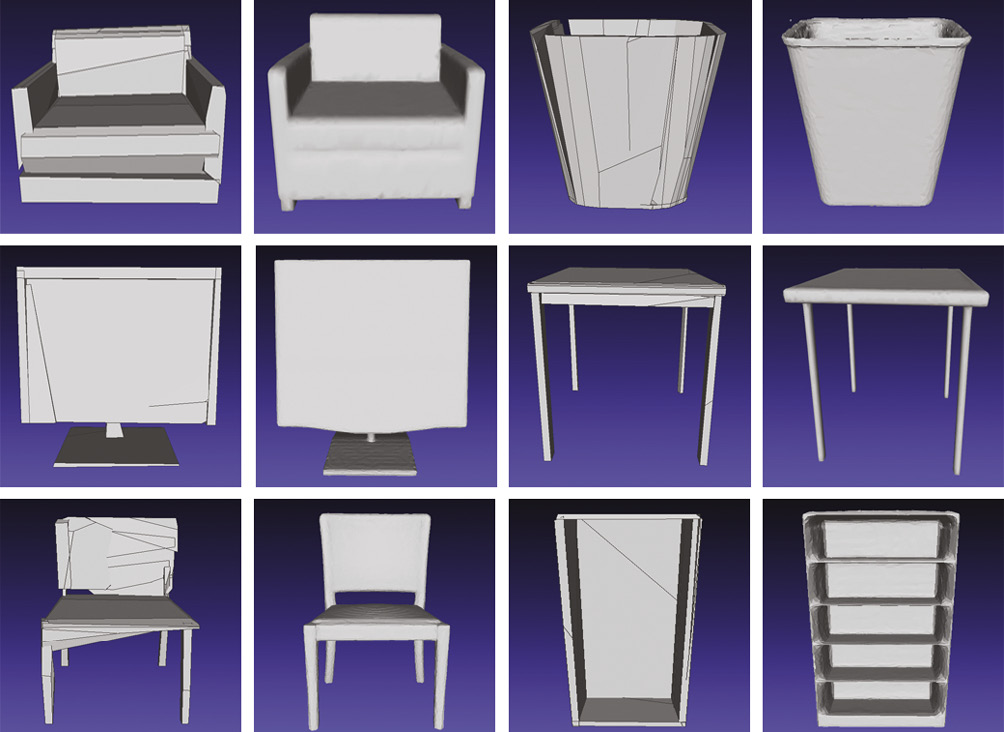

Рис. 6. Сегментированные облака точек и восстановленные 3D-модели сцен

4. ОЦЕНКА ЭФФЕКТИВНОСТИ ПРЕДЛОЖЕННОГО МЕТОДА

В данной работе для оценки качества получаемых 3D-форм объектов, представленных в виде полигональных сеток, применяются метрики AP_mesh, Precision_mesh и Recall_mesh. Эти метрики позволяют оценить эффективность предложенного метода в обнаружении и восстановлении объектов из облаков точек с использованием скрытых векторов.

AP_mesh представляет собой среднюю точность для полигональных сеток, которая вычисляется как среднее арифметическое точностей для различных порогов пересечения по объединению (IoU) между предсказанными и истинными сетками. Precision_mesh определяет долю правильно обнаруженных объектов среди всех предсказанных, вычисляемую как отношение числа истинно положительных (TP) к сумме истинно положительных и ложно положительных (FP) сеток.

Recall_mesh, в свою очередь, представляет собой долю правильно обнаруженных объектов среди всех реальных, вычисляемую как отношение числа истинно положительных (TP) к сумме истинно положительных и ложно отрицательных (FN) сеток. Эти метрики позволяют оценить, насколько хорошо метод обнаруживает и восстанавливает объекты из облаков точек с использованием различных порогов пересечения по объединению (IoU) между предсказанными и истинными сетками.

В процессе тестирования использовалась выборка, включающая в себя восемь категорий объектов: стол, стул, книжная полка, диван, мусорное ведро, шкаф, дисплей и ванна (табл. 1). Для формирования этой выборки применялся метод TSDF Fusion, который позволяет восстанавливать 3D-поверхности объектов на основе набора RGB-D-изображений. Метод TSDF Fusion применяет специальное скалярное поле, которое хранит расстояние от каждой точки в пространстве до ближайшей поверхности. Этот метод объединяет несколько таких полей, полученных с разных точек зрения, в одно общее поле. Затем общее поле преобразуется в полигональную сетку с помощью алгоритма Marching Cubes. Благодаря методу TSDF Fusion возможно получение гладких и водонепроницаемых сеток из шумных и неполных данных.

Таблица 1. Метрики качества восстановления 3D-формы для различных типов объектов при пороге IoU0.1

Для оценки и сравнения с другими методами в контексте 3D-реконструкции объектов используется метрика mAP (средняя средняя точность). Эта метрика позволяет оценить качество восстановленных сеток путем их сравнения с эталонными сетками с использованием метрики IoU (Intersection over Union) для сеток. При установке порога IoU для сеток на уровне 0.5 восстановленная сетка должна перекрывать по крайней мере 50% эталонной сетки, чтобы считаться правильно восстановленной. Это позволяет оценить, насколько точно восстановленная сетка соответствует истинной форме объекта (табл. 2).

Таблица 2. Сравнение предложенного метода с аналогичными работами. Оценки mAP (средняя точность) измеряются при пороге IoU для сетки 0.5

5. ЗАКЛЮЧЕНИЕ

В данной работе предлагается подход к созданию 3D-моделей на основе данных облака точек, который успешно решает задачи расположения элементов, позиционирования объекта и восстановления полигональных сеток. Данный метод применяет передовые архитектуры нейронных сетей, включая PointNet++ для извлечения признаков. Это позволяет модели улавливать сложные зависимости и отношения между различными частями данных, что в свою очередь помогает в создании более точных и детализированных 3D-моделей. PointNet++ является эффективной нейронной сетью, способной обрабатывать облака точек напрямую, захватывая сложные геометрические структуры, характерные для 3D-данных. Transformer, в свою очередь, представляет собой модель, которая использует механизмы самовнимания для уделения внимания различным частям входных данных при вычислении представления данных. В этом контексте Transformer применяется для извлечения макета из данных. Ключевым элементом данного метода является выпуклое декомпозирование, т. е. процесс, в ходе которого сложная форма разбивается на более простые выпуклые части. Выпуклые формы обладают более простыми математическими свойствами, которые можно использовать для эффективных вычислений, что делает их более удобными для работы в различных приложениях, таких как компьютерная графика, физические симуляции, рендеринг и 3D-печать. Используя эти техники в совокупности, предложенный метод эффективно кодирует сложные геометрии 3D-сцен и генерирует реконструкции. Кроме того, он решает проблему отсутствующих точек, применяя специальные методы для восстановления этих точек. Предложенный метод продемонстрировал обещающие результаты и имеет потенциал для применения в различных областях, включая архитектуру, инженерию, цифровизацию культурного наследия, а также системы дополненной и смешанной реальности и другие области, где требуется воссоздание 3D-сцен.

6. ИСТОЧНИК ФИНАНСИРОВАНИЯ

Эта работа была поддержана Российским научным фондом, грант № 22-11-00145.
