Кластерная самоорганизация интерметаллических систем. Новые кластеры-прекурсоры K15, K11, K6 для самосборки кристаллической структуры Yb72Sn46-tP118

В. Я. Шевченко; Шевченко В. Я.; Г. Д. Илюшин; Илюшин Г. Д.

doi:10.31857/S0132665124010023

Кластерная самоорганизация интерметаллических систем. Новые кластеры-прекурсоры K15, K11, K6 для самосборки кристаллической структуры Yb72Sn46-tP118

Authors: Шевченко В.Я.¹, Илюшин Г.Д.²
Affiliations:
1. Институт химии силикатов им. И. В. Гребенщикова РАН
2. Федеральный научно-исследовательский центр «Кристаллография и фотоника»
Issue: Vol 50, No 1 (2024)
Pages: 12-20
Section: Articles
URL: https://journal-vniispk.ru/0132-6651/article/view/261826
DOI: https://doi.org/10.31857/S0132665124010023
EDN: https://elibrary.ru/SISIBI
ID: 261826

Cite item

Full Text

Open Access
Restricted Access

Access granted
Restricted Access

Subscription Access

Abstract
Full Text
About the authors
References
Supplementary files
Statistics

Abstract

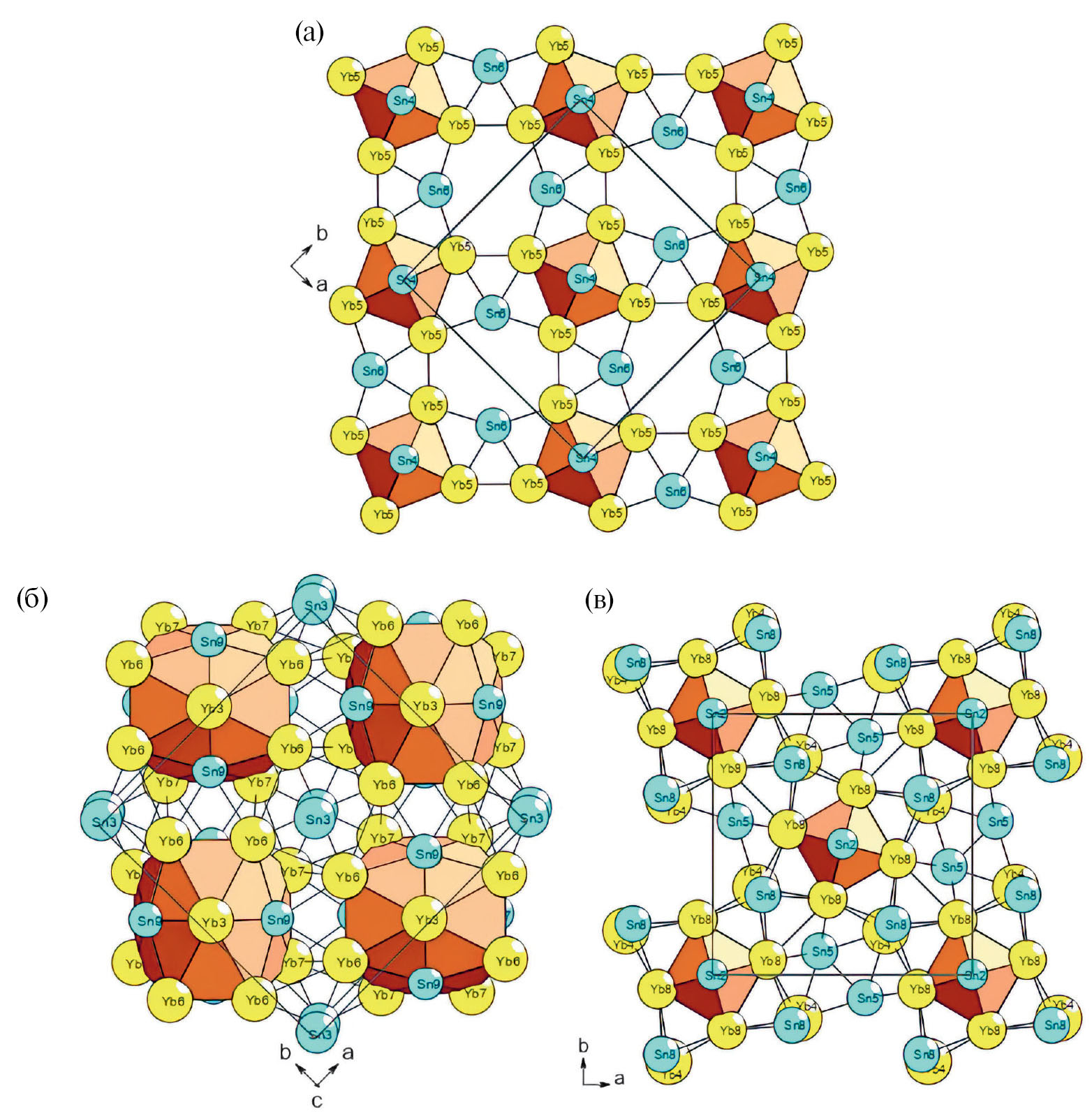

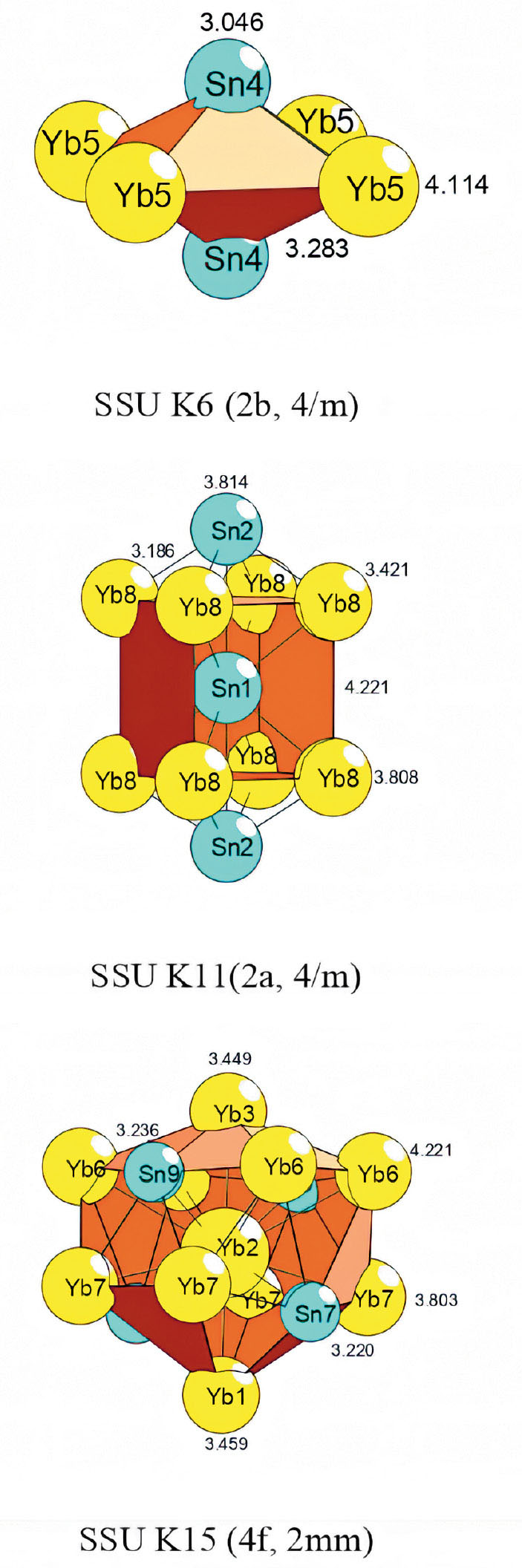

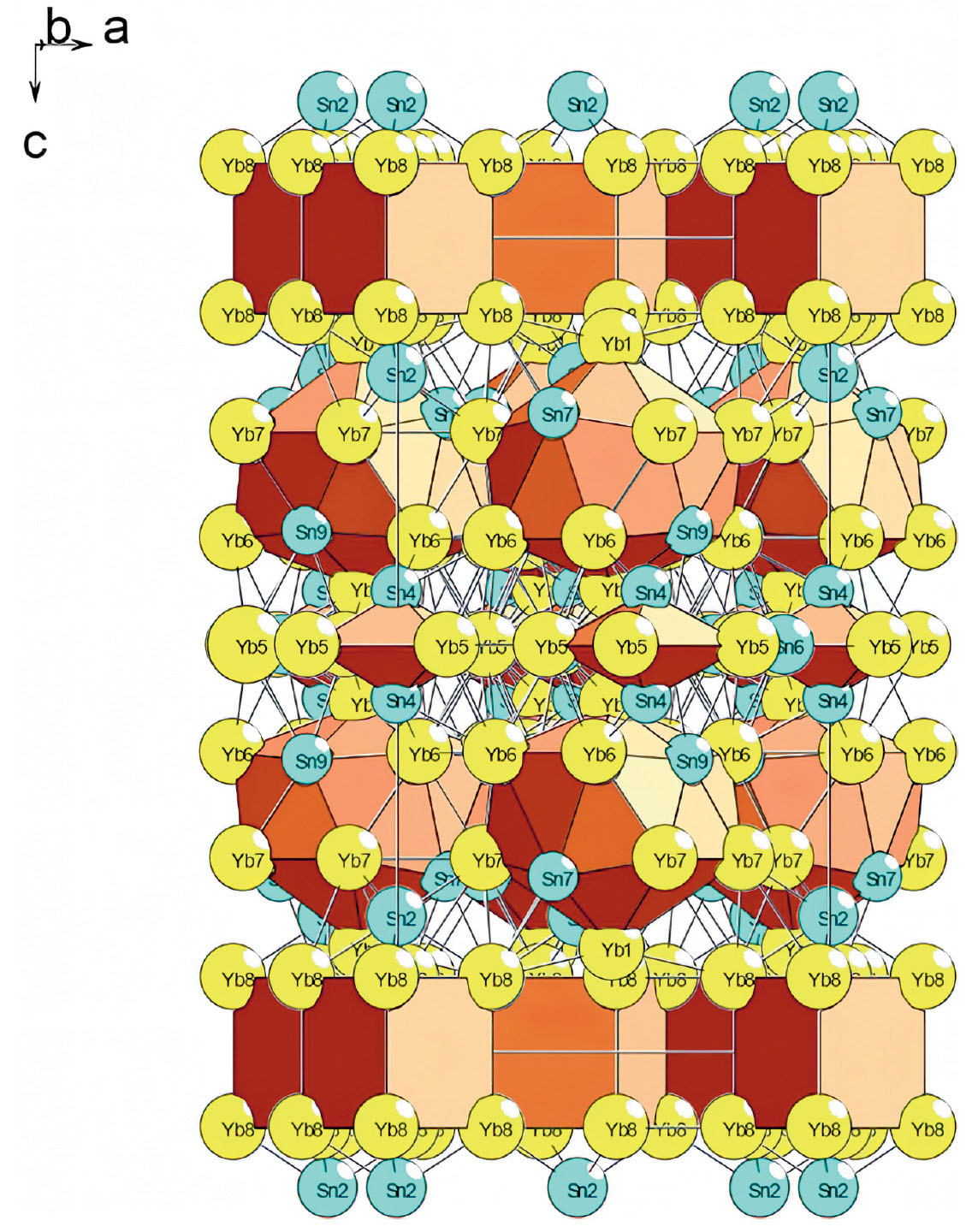

С помощью компьютерных методов (пакет программ ToposPro) осуществлены комбинаторно-топологический анализ и моделирование самосборки кристаллических структур интерметалидов Yb₇₂Sn₄₆-tP118 (a = 11.076 Å, c = 36.933 Å, V = 4530.86 Å³, пр. группа P 4/mbm). Для кристаллической структуры Yb₇₂Sn₄₆-tP118 установлено 195 вариантов кластерного представления 3D атомной сетки с числом структурных единиц 5 (24 варианта), 6 (86 вариантов) и 7 (85 вариантов). Рассмотрен вариант наиболее быстрой самосборки с участием трех типов кластеров-прекурсоров, формирующих слои из октаэдров K6 = 0@6(Yb4Sn2) с симметрией g = 4/m, полиэдров K11 = = Sn@10(Yb8Sn2) с симметрией g = –1 и полиэдров K15 = Yb@14(Yb10Sn4) с симметрией g = 2 mm, а также атомов-спейсеров Yb и Sn. Реконструирован симметрийный и топологический код процессов самосборки 3D структур из кластеров-прекурсоров в виде: первичная цепь → слой → каркас.

Keywords

интерметаллид Yb72Sn46-tP118, самосборка кристаллической структуры, кластерные прекурсоры K15, K11, K6

Full Text

About the authors

В. Я. Шевченко

Институт химии силикатов им. И. В. Гребенщикова РАН

Author for correspondence.
Email: shevchenko@isc.nw.ru
Russian Federation, 199034, Санкт-Петербург, наб. Макарова, 2

Г. Д. Илюшин

Федеральный научно-исследовательский центр «Кристаллография и фотоника»

Email: gdilyushin@gmail.com
Russian Federation, 119333, Москва, Ленинский пр., 59

References

Inorganic crystal structure database (ICSD). Fachinformationszentrum Karlsruhe (FIZ), Germany and US National Institute of Standard and Technology (NIST), USA.
Pearson’s Crystal Data-Crystal Structure Database for Inorganic Compounds (PCDIC) ASM International: Materials Park, OH.
Harris I.R., Raynor G.V. Rare earth intermediate phases. I. Phases formed with tin and indium // Journal of the Less-Common Metals. 1965. V. 9. P. 7–19.
Zintl E., Neumayr S. Ueber Legierungsphasen vom Typus NaPb3 // Zeitschrift fuer Elektrochemie. 1933. V. 39. P. 86–97.
Ge Minghui, Corbett J.D. Crystal structure of triytterbium pentastannide Yb3Sn5 // Zeitschrift fuer Kristallographie — New Crystal Structures. 2011. V. 226. P. 445–446.
Palenzona A., Cirafici S. The ytterbium-tin system // Journal of the Less-Common Metals. 1976. V. 46. P. 321–326.
Eckerlin P., Meyer H.J., Woelfel E. Die Kristallstruktur von CaSn und CaGe // Zeitschrift fuer Anorganische und Allgemeine Chemie. 1955. V. 281. P. 322–328.
Palenzona A., Manfrinetti P., Fornasini M.L. Phase diagram of the Ca-Sn system // Journal of Alloys and Compounds. 2000. V. 312. P. 165–171.
Ganguli A.K., Guloy A.M., Leon Escamilla E.A., Corbett J.D. Ca31Sn20 and related compounds: novel Zintl phases containing dimers and pentamers of tin or lead // Inorganic Chemistry. 1993. V. 32. P. 4349–4353.
Leon Escamilla E.A., Corbett J.D. Solid state compounds with tin-tin bonding. Yb36Sn23: A novel compound containing oligomeric tin anions // Inorganic Chemistry. 1999. V. 38. P. 738–743.
Migas D.B., Miglio L., Shaposhnikov V.L., Borisenko V. E. Comparative study of structural, electronic and optical properties of Ca2Si, Ca2Ge, Ca2Sn, and Ca2Pb // Physical Review, Serie 3. B — Condensed Matter. 2003. V. 67. P. 205203–1–205203–7.
Iandelli A., Palenzona A. Das Verhalten des Ytterbiums mit den Metallen der achten Gruppe desperiodischen Systems // Revue de Chimie Minerale. 1976. V. 13. P. 55–61.
Elliott R. P. Laves phases of the rare earths with transition elements // Rare Earths in Modern Science and Technology (Rare Earth Res. Conf.). 1965. P. 215–245.
Kershner C.J., de Sando R.J., Heidelberg R.F., Steinmeyer R.H. Rare earth polonides // Journal of Inorganic and Nuclear Chemistry. (1966), 28(*), 1581–1588.
Bonville P., Imbert P., Jehanno G. Low-temperature Mossbauer study of170Yb in YbBe13 // Journal of Physics F. 1986. V. 16. P. 1873–1883.
Ilyushin G.D. New Cluster Precursors — K5 Pyramids and K4 Tetrahedra — for Self-Assembly of Crystal Structures of Mn4(ThMn4)(Mn4)-tI26, Mn4(CeCo4)(Co4)-tI26, and MoNi4-tI10 Families // Crystallography Reports. 2022. V. 67. P. 1088–1094.
Shevchenko V.Y., Medrish I.V., Ilyushin G.D., Blatov V.A. From clusters to crystals: Scale chemistry of intermetallics // Structural Chemistry. 2019. V. 30. P. 2015–2027.
Ilyushin G.D. Intermetallic Compounds NakMn (М = K, Cs, Ba, Ag, Pt, Au, Zn, Bi, Sb): Geometrical and Topological Analysis, Cluster Precursors, and Self-Assembly of Crystal Structures // Crystallography Reports. 2020. V. 65. № 4. P. 539–545.
Ilyushin G.D. Intermetallic Compounds KnMm (М = Ag, Au, As, Sb, Bi, Ge, Sn, Pb): Geometrical and Topological Analysis, Cluster Precursors, and Self-Assembly of Crystal Structures // Crystallography Reports. 2020. V. 65. № 7. P. 1095–1105.
Ilyushin G.D. Intermetallic Compounds CsnMk (М = Na, K, Rb, Pt, Au, Hg, Te): Geometrical and Topological Analysis, Cluster Precursors, and Self-Assembly of Crystal Structures // Crystallography Reports. 2022 Vol. 67. Issue 7. P. 1075–1087.
Blatov V.A., Shevchenko A.P., Proserpio D.M. Applied Topological Analysis of Crystal Structures with the Program Package ToposPro // Cryst. Growth Des. 2014. V. 14. № 7. P. 3576–3585.
