Термохимическое исследование образования силицидов, боридов, карбидов в сплаве Fe–Ni–Cr–Cu–Si–B–C

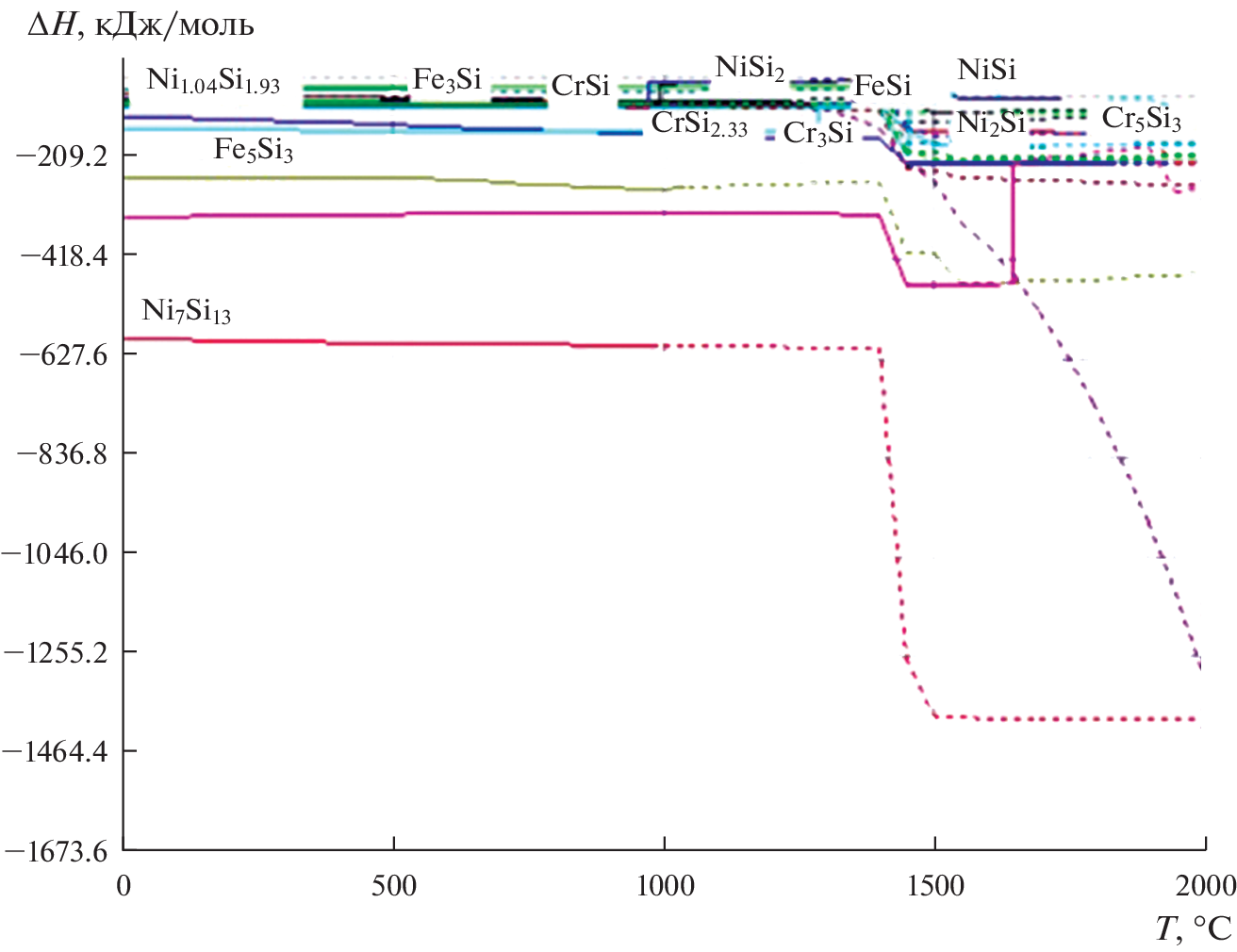

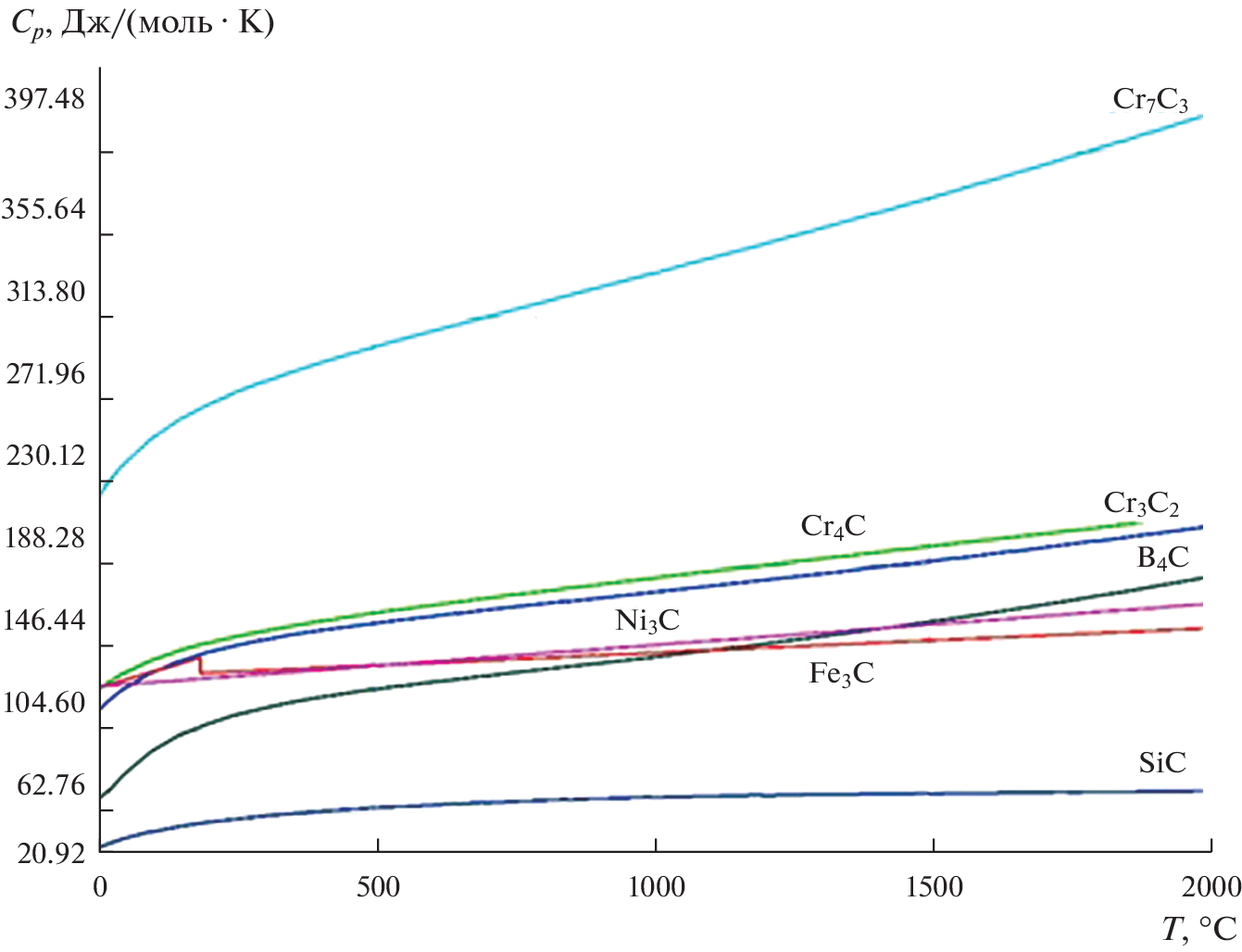

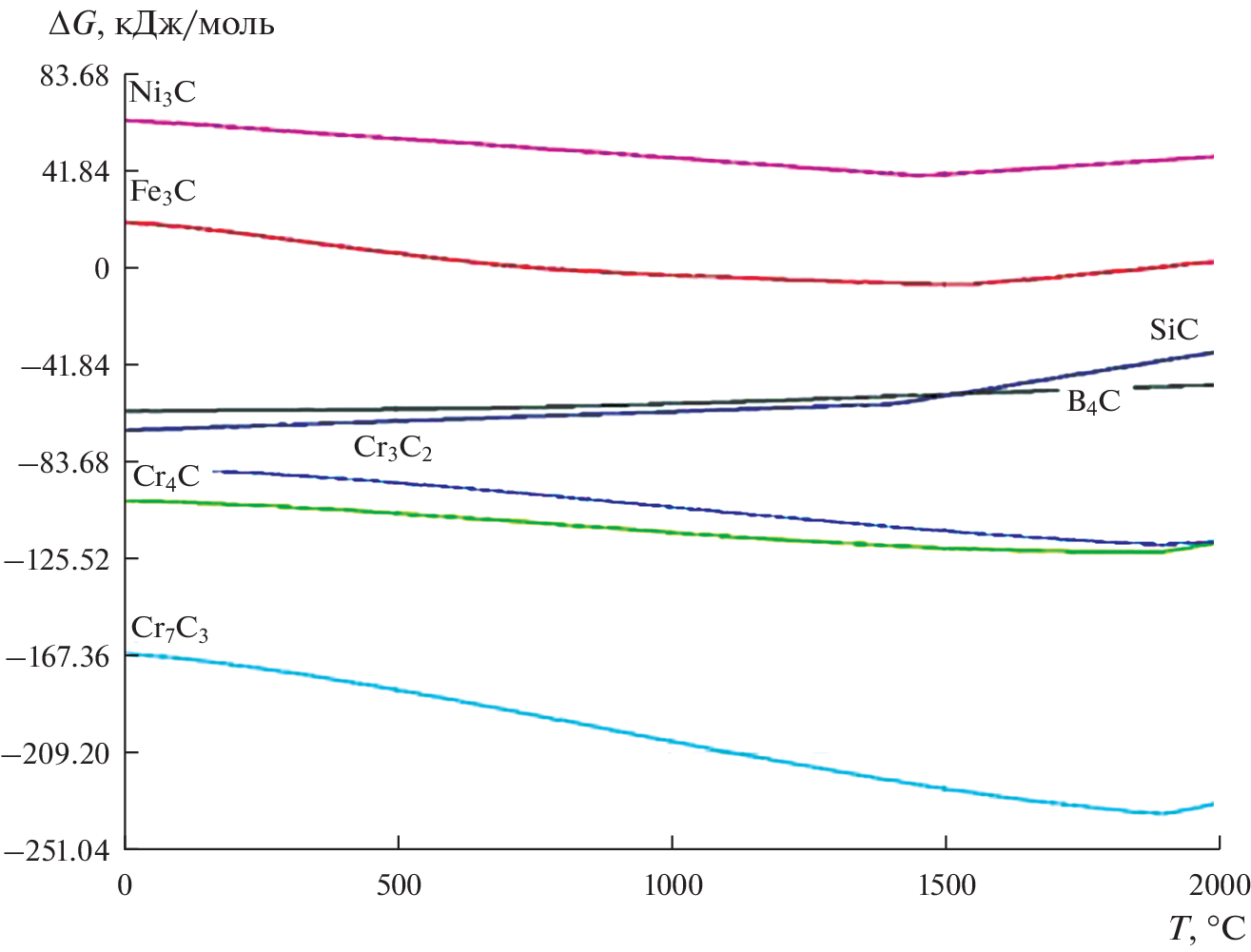

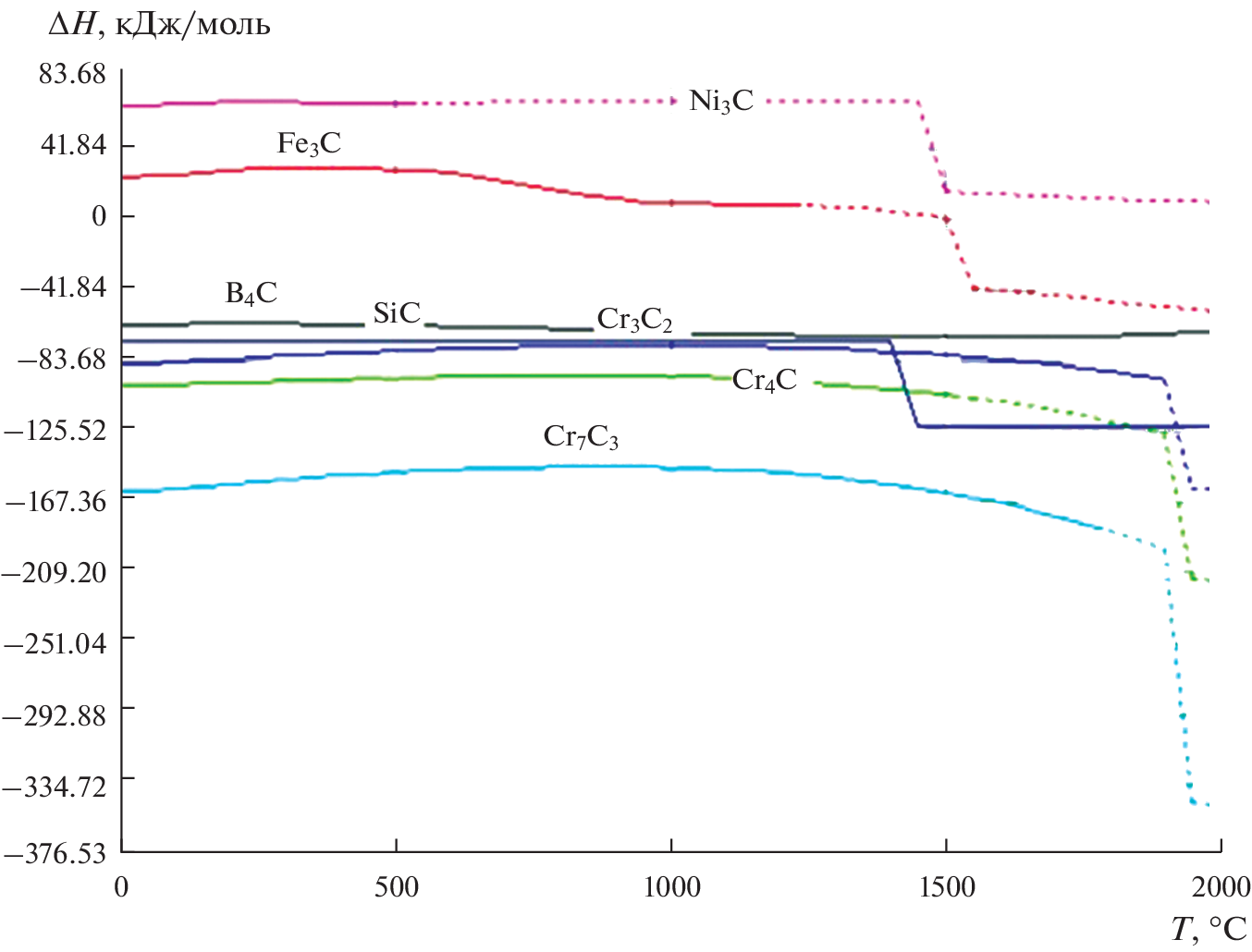

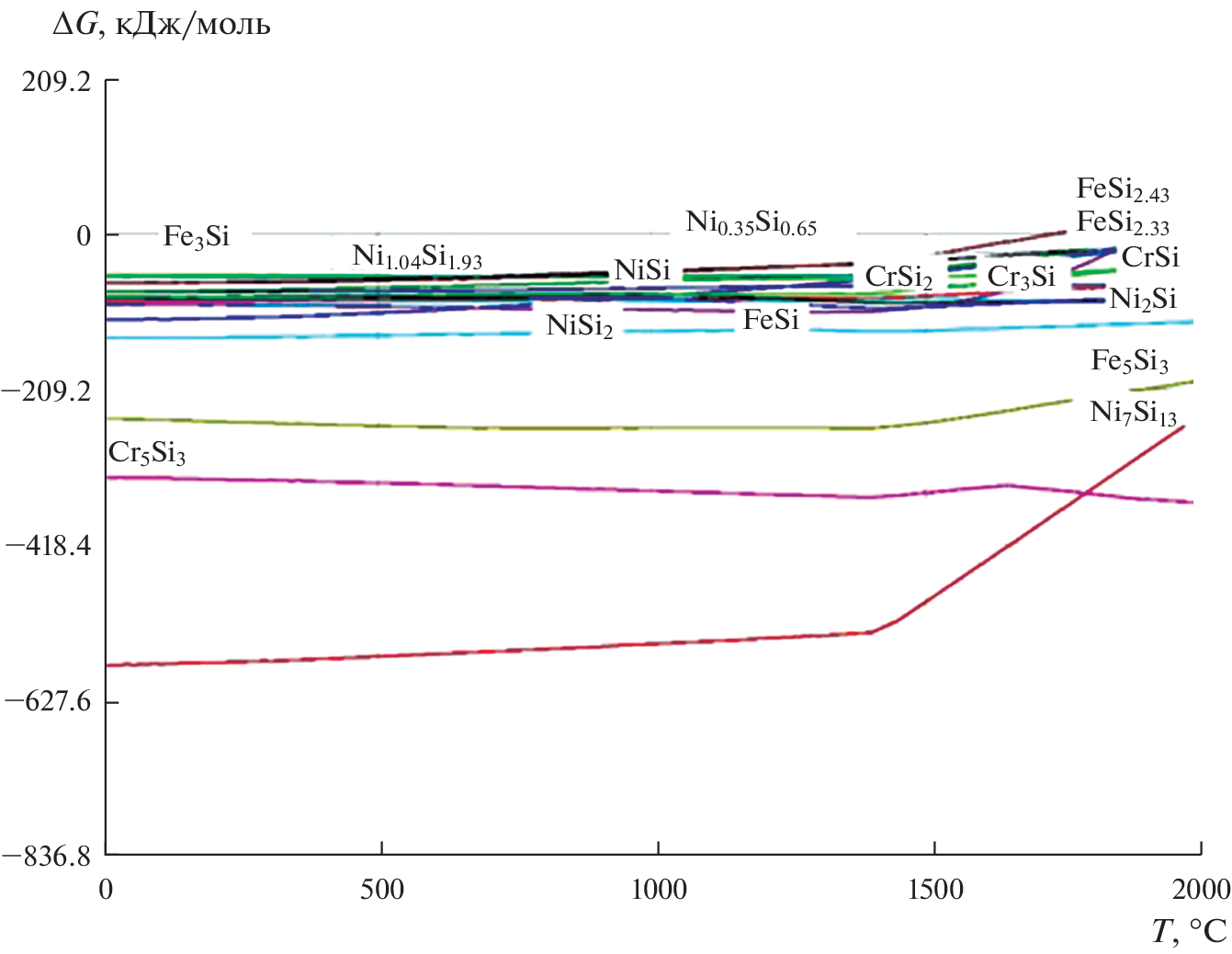

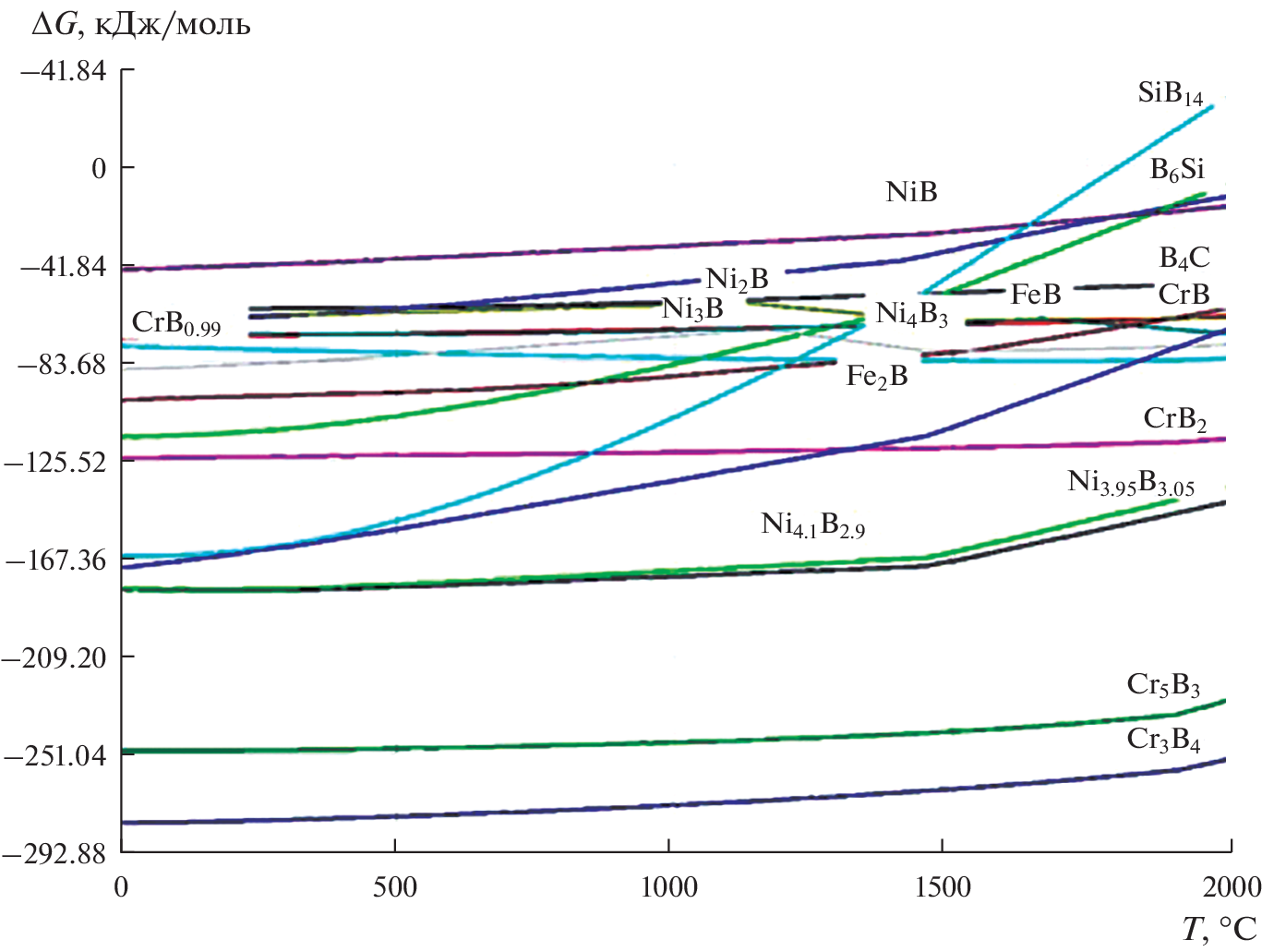

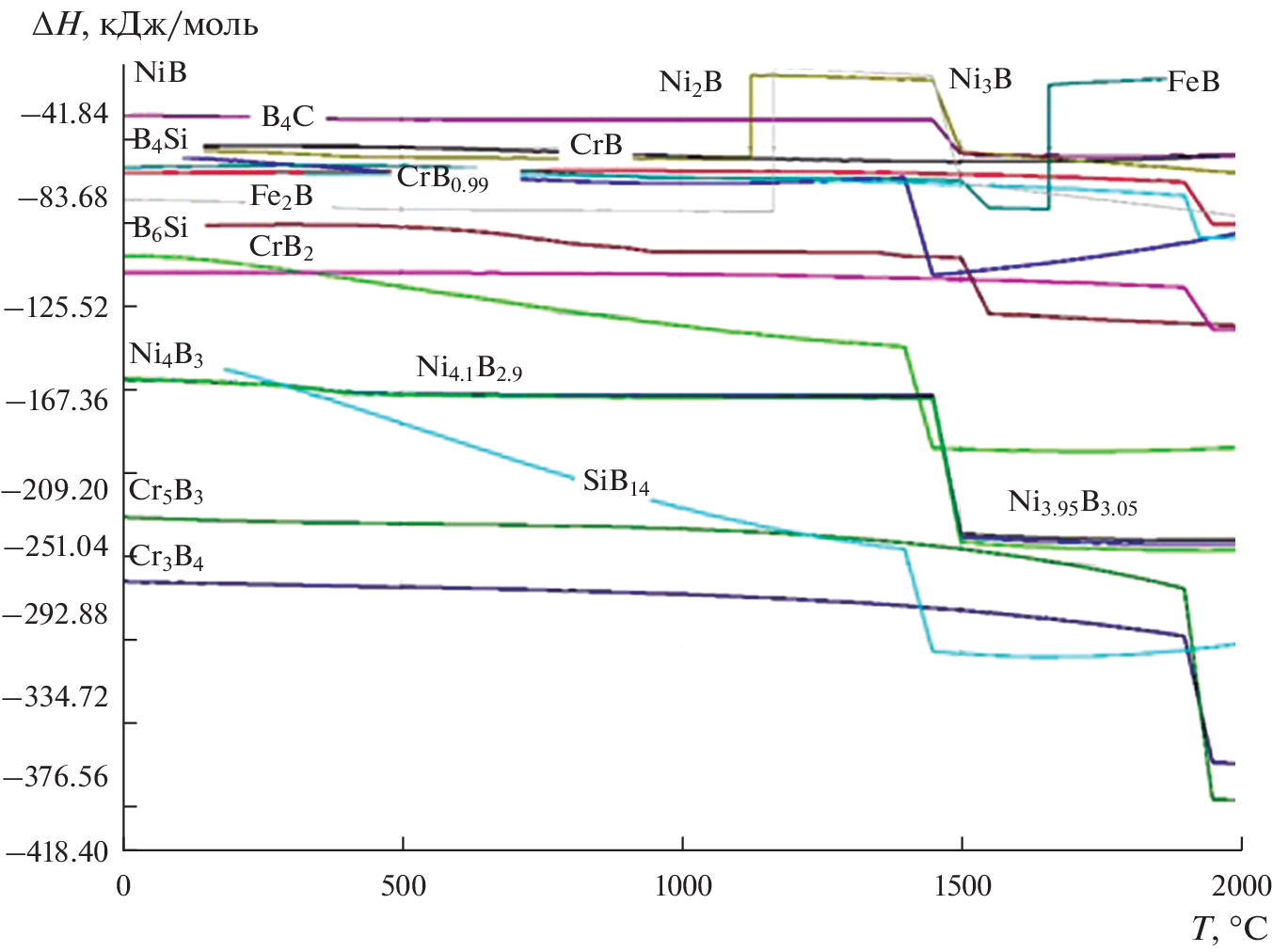

Для определения термохимических характеристик: энтальпии, молярной теплоемкости и энергии Гиббса образования силицидов, боридов и карбидов в сплаве заданного состава (40Fe–31Ni–16Cr–5Cu–5Si–2B–1C) использованы расчетные методики с использованием смешанных схем GGA и GGA + U (полуэмпирически настроенные обобщенные градиентные аппроксимации). В исследовании использовались три модуля программного пакета HSC Chemistry 6.0 (Metso Outotec, версия 6.0, Эспоо, Финляндия). Во-первых, модуль “Reaction Equation” (“Уравнения реакций” – расчет термодинамических функций в интервале температур для индивидуальных веществ или химических реакций) использовался для расчета изменения свободной энергии Гиббса при различных температурах. Во-вторых, для расчета состава каждого химического вещества в равновесном состоянии использовался модуль “Equilibrium Composition” (“Равновесные составы” – расчет равновесных составов фаз при наличии обратимых химических реакций). В-третьих, модуль “H, S, C and G diagrams” (“Графики термодинамических функций” – построение графиков термодинамических функций) использовался для определения относительной фазовой стабильности соединений в зависимости от температуры в виде диаграмм Эллингема. Результаты термохимического моделирования показали, что значения теплоемкости образования упрочняющих соединений в сплаве увеличиваются по мере повышения температуры. Термодинамические расчеты энтальпий упрочняющих фаз в сплаве показали, что при температуре >1400°С имеет место образование силицидов, боридов и карбидов. При рассмотрении ∆G(T) силицидов наблюдается рост значений энергии Гиббса и стремление к стабильности с повышением температуры. При образовании боридов в сплаве наблюдается сильное поглощение тепла и увеличение энергии Гиббса в исследованном интервале температур. Результаты расчета энергии Гиббса в зависимости от температуры показали, что будут образовываться карбиды Ni₃C, Fe₃C, SiC, B₄C, Cr₃C₂, Cr₄C, Cr₇C₃. Агрегатное и полиморфные превращения происходят с уменьшением значений энергии Гиббса до температуры ~1500°С. С дальнейшим повышением температуры выявлен эффект поглощения тепловой энергии, которое связано с высокой температурой упорядочения структур карбидов. Таким образом, термохимическим исследованием обоснована возможность образования силицидов, боридов, карбидов в сплаве 40Fe–31Ni–16Cr–5Cu–5Si–2B–1C.
