Потенциостатический электролиз фторидных расплавов с добавками оксида циркония

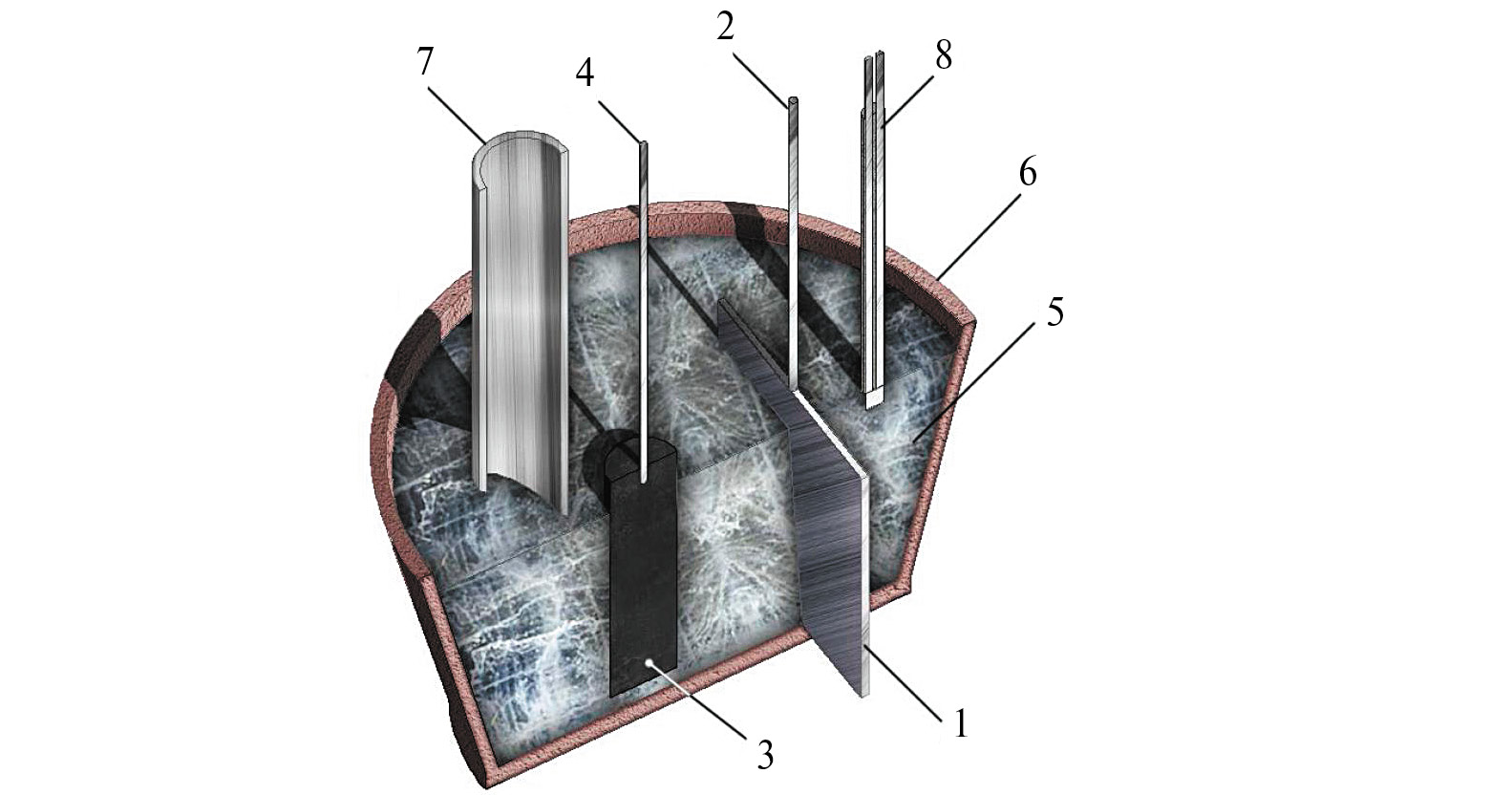

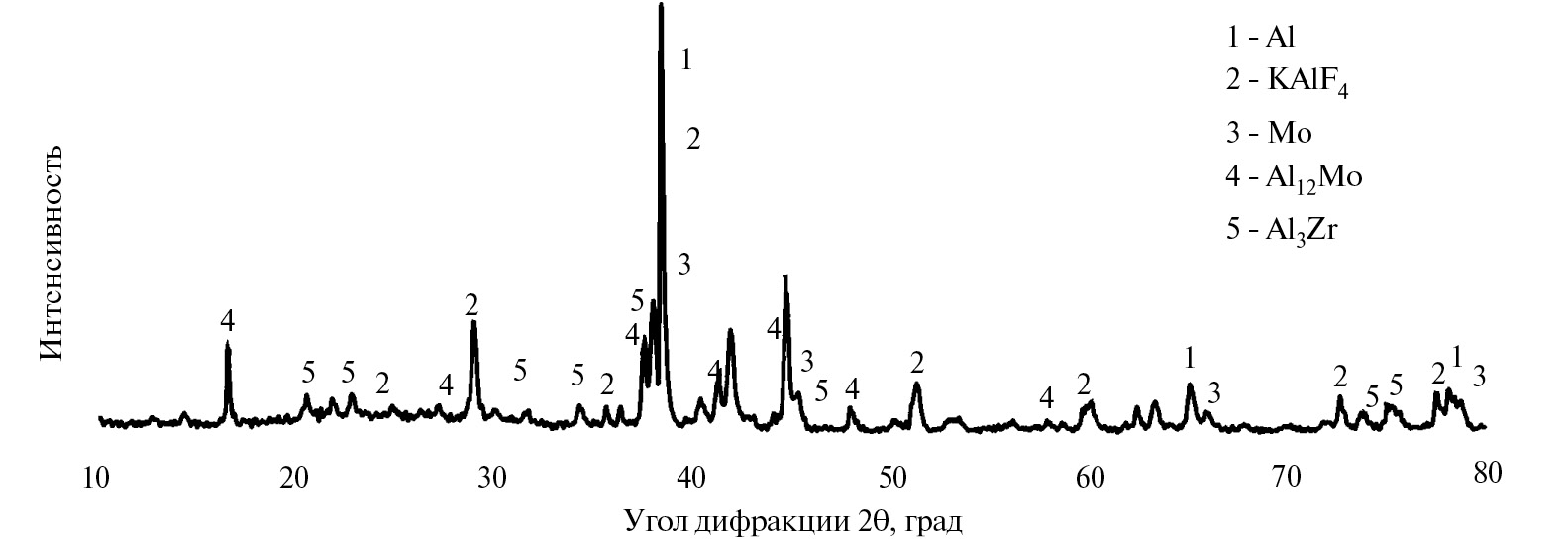

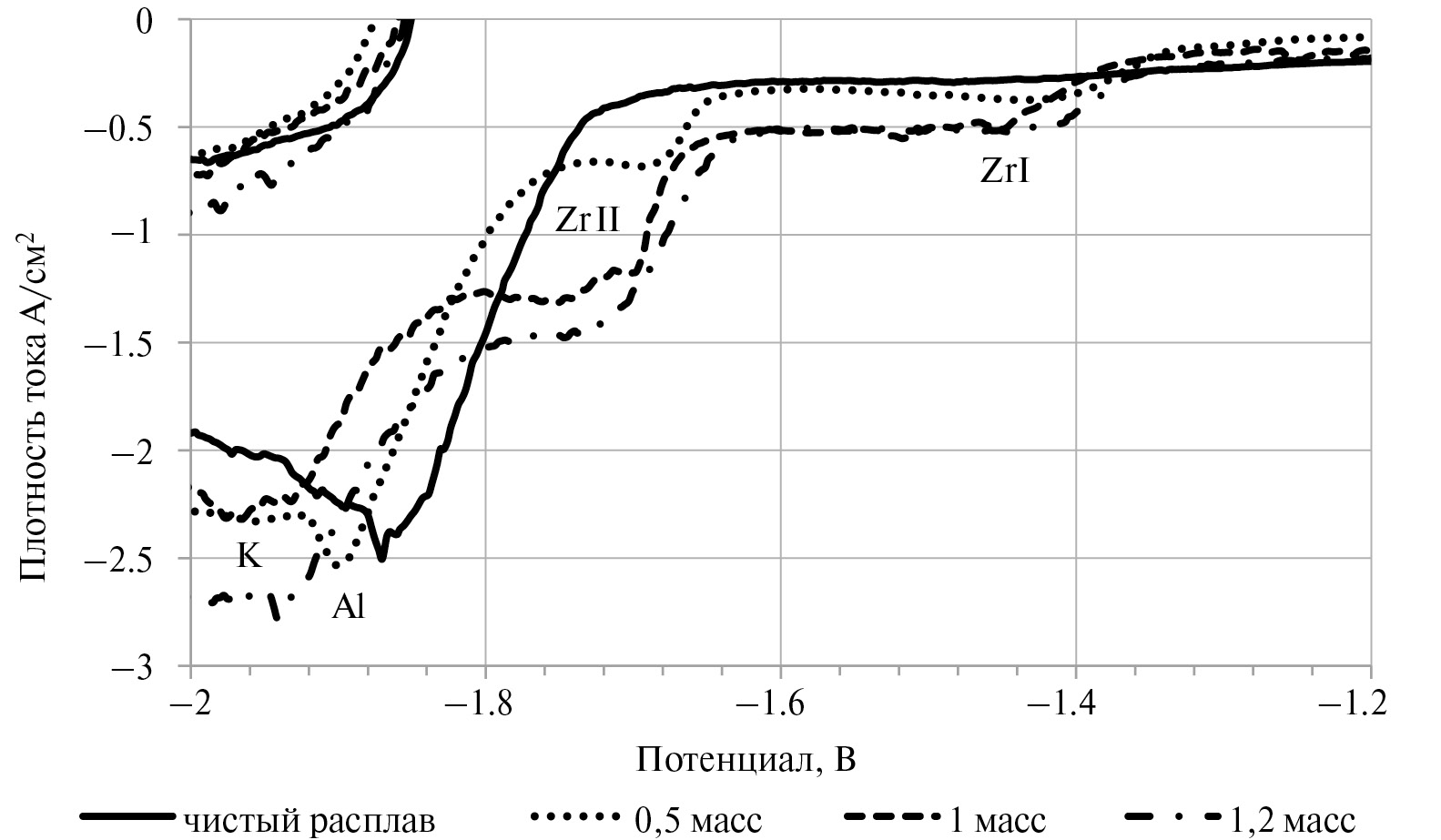

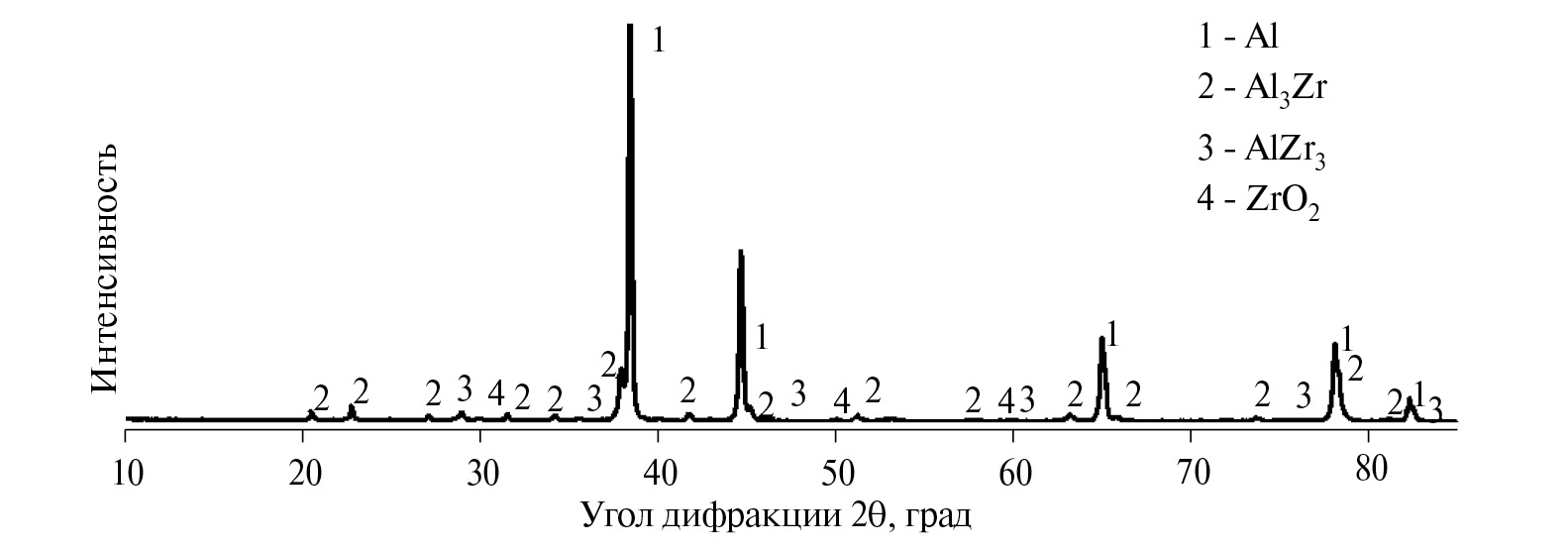

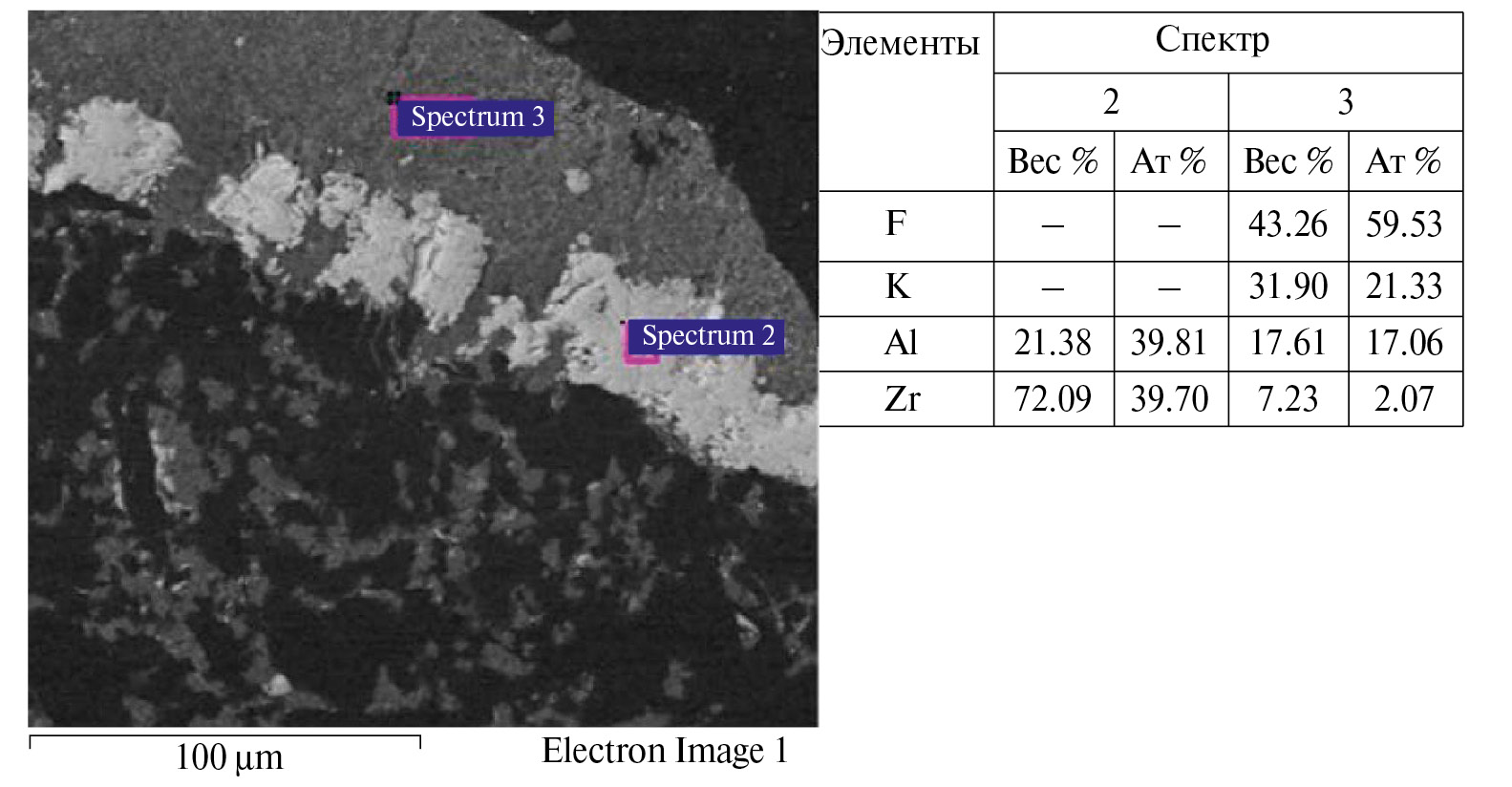

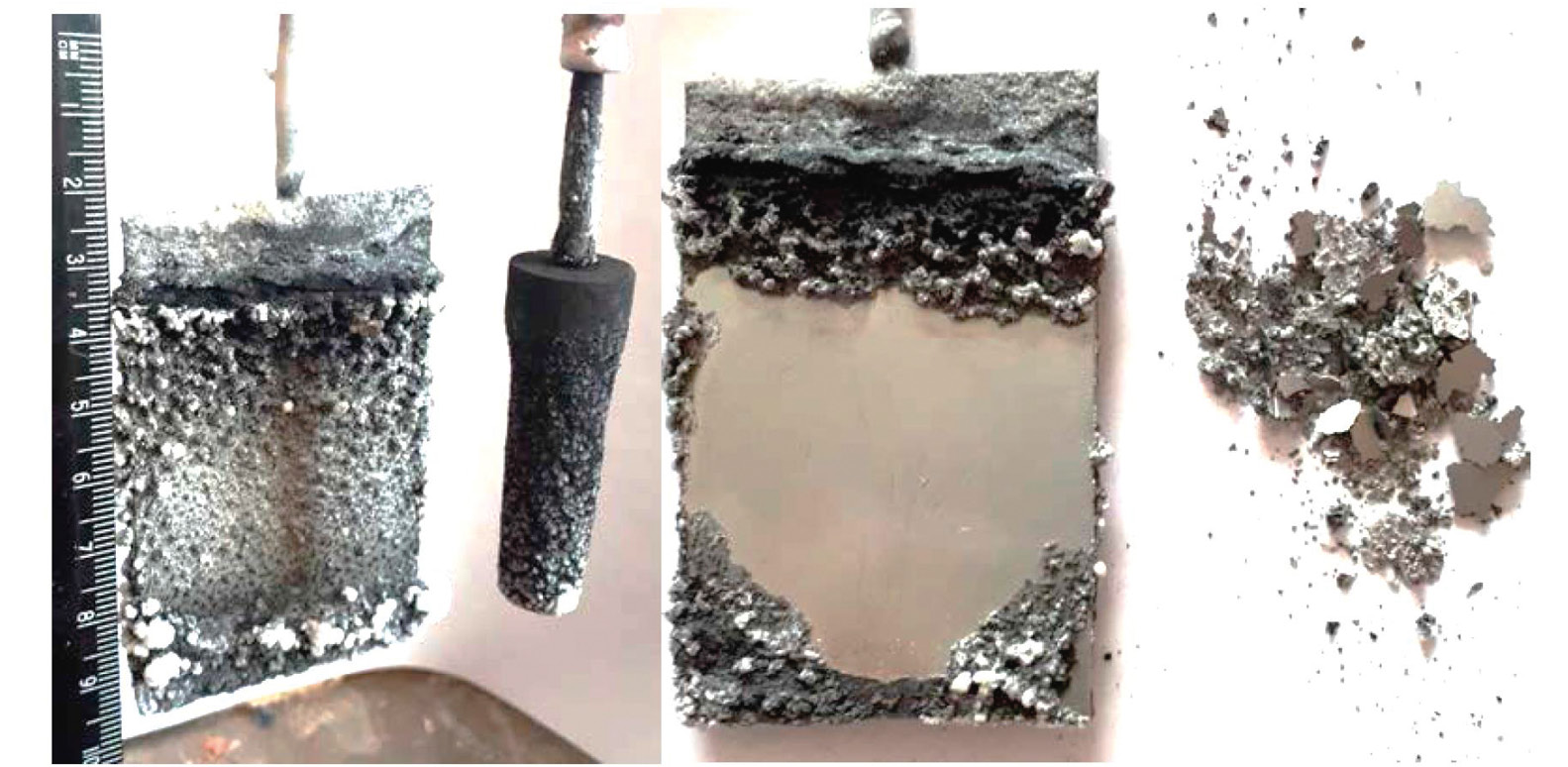

В настоящее время существенно возрастает спрос на сплавы и материалы на основе циркония, в связи с их высокой термической и коррозионной стойкостью в сочетании с механической прочностью. Существующие технологии получения циркония и его сплавов осложнены высокой температурой процесса, либо трудоемкостью и многостадийностью, что существенно повышает себестоимость целевого материала вплоть до потери рентабельности процесса. Более рентабельным представляется электрохимический синтез циркония и его сплавов в расплавах на основе фторидов, с использованием оксидов циркония в качестве основного металлсодержащего расходного компонента. В данной работе была проведена серия электролизных испытаний с целью осаждения сплава Al-Zr при потенциале 1.6 В, на графитовом и молибденовых катодах. Согласно ранее полученным результатам, при наличии ZrO₂ в расплаве KF-AlF₃-Al₂O₃ на катодной ветви вольтамперограмм появляются площадка и пик разряда электроактивных ионов при потенциалах –1.4 и –1.7 В, ZrI и ZrII, соответственно. Аналогичные отклики проявляются на вольфраме при потенциалах –1.3 и –1.6 В, соответственно, а в области потенциалов –1.9 В имеется четкий пик (Al) электровосстановления ионов алюминия. В результате потенциостатического электролиза было установлено, что графитовый анод расходовался, а на катоде сформировался достаточно хорошо сцепленный осадок. Часть катодного осадка была механически отделена от катода для анализа его химического и фазового состава. На основании результатов рентгенофазового анализа было установлено, что катодный осадок, состоит преимущественно из соединений Al₃Zr и алюминия с примесями молибдена, состава Al₁₂Mo, что согласуется с известными представлениями об образовании интерметаллидных соединений при взаимодействии алюминия с другими металлами. В аналогичных условиях был проведен электролиз расплава на графитовом катоде. На основании микрофотографии поперечного среза катода, было установлено, что в процессе электролиза на границе раздела фаз электрод-электролит, сформировался слой осадка, содержащего одновременно цирконий и алюминий.
