Представлена методика синтеза внутреннего конического зацепления по коэффициентам смещения профилей зубьев и межосевому углу. Выведены формулы для расчета качественных показателей: коэффициентов удельного скольжения, коэффициентов удельного давления и коэффициента перекрытия. Отмечено, что внутреннее коническое зацепление по сравнению с внешним характеризуется лучшими значениями качественных показателей. Приведенные расчетные зависимости положены в основу работы программы Internal bevel gears x64 для генерирования макросов моделирования такой передачи. Проектируемые детали можно изготовить на трех-, четырех- или пятикоординатном станке, а также на 3D-принтере.

Полный текст

Анализ современного состояния рассматриваемой проблемы. Внутреннее коническое зацепление представляет собой неортогональную угловую передачу. Главное преимущество такой передачи состоит в возможности компоновки валов под достаточно малым углом друг к другу.

Согласно рис. 1 и ГОСТ 19624–74 внешнее коническое зацепление существует в диапазоне межосевых углов 0–170°. При этом, начиная от 120° и выше, диапазон передаточных чисел такой передачи сокращается до 1.0–1.25 ввиду некоторых математических свойств эвольвенты, что делает из нее не редуктор, а передаточный механизм. Внутреннее коническое зацепление позволит решить такой недостаток, поскольку его ориентировочному рабочему диапазону 0–90°, отсчитываемому с диаметрально противоположной стороны, соответствуют углы расположения валов от 180° до 90°. Кроме того, такие передачи по аналогии с внутренними цилиндрическими передачами обладают лучшими качественными показателями. Диапазоны возможных передаточных чисел внутреннего конического зацепления являются достаточно широкими.

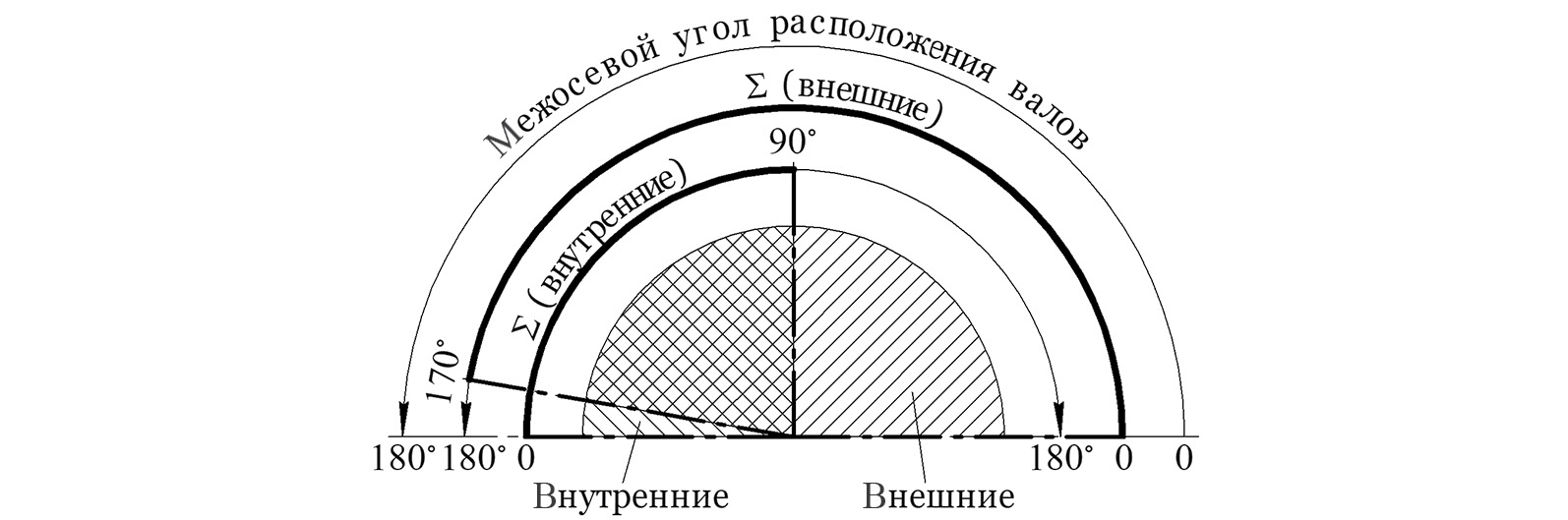

Рис. 1. Ориентировочные границы существования конических передач внешнего и внутреннего зацеплений в зависимости от межосевого угла Σ



Внутреннее коническое зацепление ввиду неортогональности применяют в конструкциях прецессирующих и нутационных редукторов [1–3]. Также эти передачи могут использоваться для создания сложных движений, например, в робототехнике [3]. Альтернативой таким передачам являются плоскоконические, цилиндроконические [4] и другие неэвольвентные передачи. Тем не менее эвольвентные конические передачи внутреннего и внешнего зацеплений в большинстве случаев не уступают им в силовых и кинематических показателях, а при качественном проектировании – могут превзойти их по износостойкости.

Обоснование актуальности рассматриваемой проблемы. Одна из трудностей применения внутреннего конического зацепления заключается в сложности изготовления конического колеса (рис. 2, деталь 2) на стандартном оборудовании, поскольку зубострогальные станки для изготовления таких колес выпускались в основном только в США. Решением здесь может являться использование четырех- и пятикоординатных станков, позволяющих изготавливать детали со сложными поверхностями, в том числе и рассматриваемые колеса. Колеса с большим углом раствора начального конуса можно изготовить на трехкоординатных станках. Кроме того, изготовление таких колес небольшого размера возможно методом штамповки.

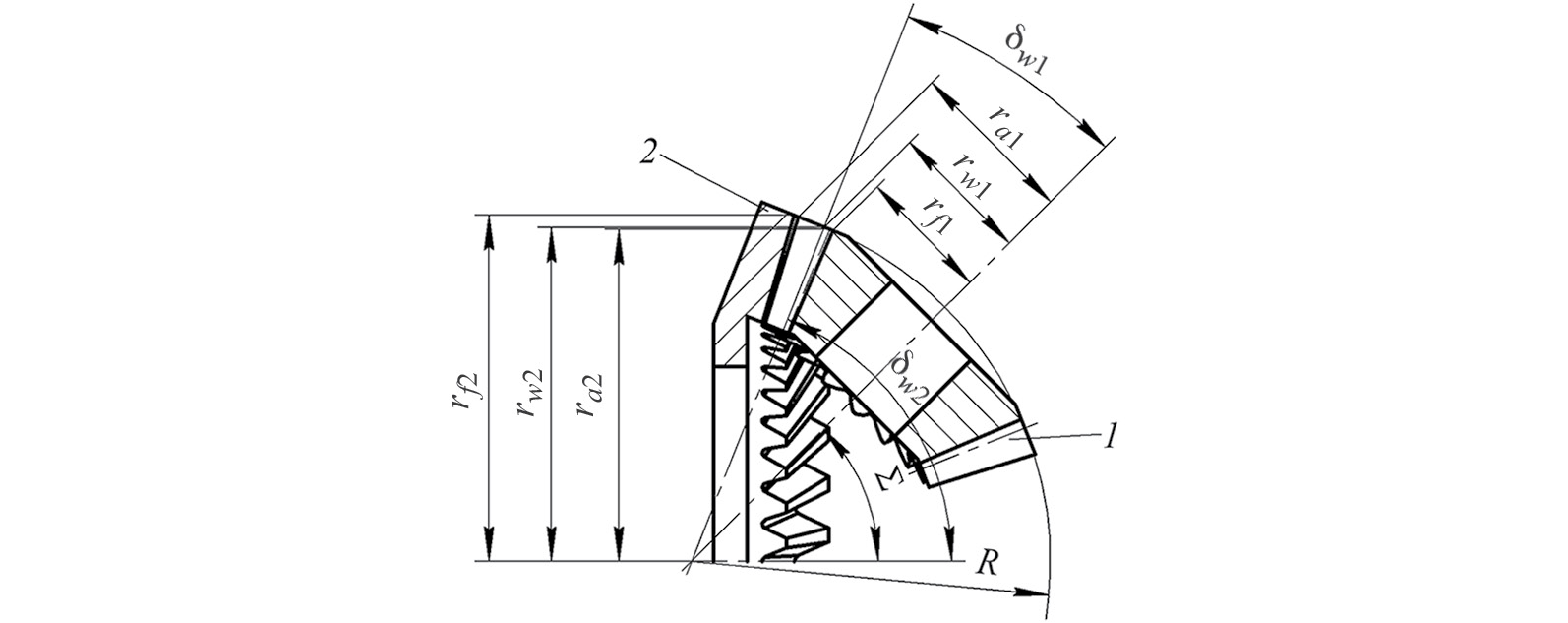

Рис. 2. Геометрические параметры внутреннего конического зацепления: 1 – шестерня; 2 – колесо



Другая проблема внутреннего конического зацепления состоит в его недостаточной изученности и практически полном отсутствии литературных сведений о нем.

Таким образом, изучение, математическое моделирование и проектирование внутреннего конического зацепления является актуальной проблемой.

Постановка задачи. Главной задачей является написание и вывод формул для расчета геометрических параметров и качественных показателей внутреннего конического зацепления. Дополнительной задачей является рассмотрение вопросов его силового расчета и 3D-моделирования.

Изложение существа решения задачи. Проектирование внутреннего конического зацепления возможно с использованием специального приложения из САПР КОМПАС-3D. Однако эта функция доступна лишь в коммерческой версии. Кроме того, процесс проектирования такой передачи является закрытым и не располагает ее качественной оценкой.

Другие известные методы [5–7] проектирования конических передач не располагают профилированием внутреннего конического зацепления и являются не вполне доступными с практической точки зрения.

Тем не менее, следуя результатам изучения внешнего конического зацепления [8], можно получить математическую модель внутреннего конического зацепления.

Исходными данными для математического моделирования, как правило, являются (рис. 2): модуль m, мм; межосевой угол Σ, град; количество зубьев шестерни 1z1 и колеса 2z2; коэффициенты смещения профилей зубьев шестерни x1 и колеса x2.

Первоначальной задачей является расчет таких показателей, как: радиусов оснований начальных конусов шестерни rw1, мм, и колеса rw2, мм; половин углов начальных конусов шестерни δw1, град, и колеса δw2, град; делительного конусного расстояния R, мм; радиусов оснований конусов впадин шестерни rf1, мм, и колеса rf2, мм; радиусов оснований конусов вершин шестерни ra1, мм, и колеса ra2, мм.

Указанные параметры можно найти следующим образом:

rw1=0.5mz2z1cosαz2z11cosαw,

где α = 20° – угол профиля нормального исходного контура; αw – фактический угол зацепления, который определяется по известной методике из эвольвентной функции inw αw;

inw αw=inw α+2x2x1tanαz2z1,

где inw α = 0.0149044 – эвольвентная функция стандартного угла зацепления, равного 20°;

δw1=arctansinΣz2z1cosΣ1,δw2=Σ+δw1,R=rw1sinδw1, rw2=Rsinδw2.

Радиусы оснований конусов впадин можно определить по аналогии с внешним коническим зацеплением:

rf1=r1+x11.25mcosδw1,rf2=r2+x2+1.25mcosδw2,

где r1 = 0.5mz1 и r2 = 0.5mz2 – радиусы оснований делительных конусов шестерни и колеса, мм.

Расчет радиусов оснований конусов вершин должен обеспечивать сохранение зазора в зацеплении 0.25m на поверхности обратного конуса:

ra1=E2+F2sinarctanFEΣ, (1)

ra2=G2+H2sinarctanHG+Σ, (2)

где E=Rcosδw2rf2rw20.25mcosδw2tanδw2; F=rf20.25mcosδw2,

G=Rcosδw1+rw1rf10.25mcosδw1tanδw1; H=rf1+0.25mcosδw1.

При равенстве коэффициентов смещения

x1=x2 (3)

радиусы оснований конусов вершин можно определить по более простым зависимостям:

ra1=r1+x1+1mcosδw1,ra2=r2+x21mcosδw2.

Зная радиусы, можно выполнить сферическую эвольвенту зуба внешнего и внутреннего зацеплений по координатам ее точек (рис. 3):



Рис. 3. Образование сферической эвольвенты внутреннего конического зацепления: 1 – шестерня; 2 – колесо



xЭe=acosδw1+bsinδw1sinαw,yЭe=asinδw1sinθ+bcosαwcosθbsinθcosδw1sinαw,zЭe=asinδw1cosθ+bcosαwsinθ+bcosθcosδw1sinαw,

где a=R2b2 и b=RsinPN^icosαwR – отрезки, указывающие точки эвольвенты на рис. 3 (a0 и b0 – на крайнюю нижнюю точку, an и bn – на крайнюю верхнюю точку); θ=arctanyNzNαSw2 – угол между плоскостями, проходящими через ось Х (прямую OO1) и точки P и Ni соответственно (здесь yN и zN – координаты точки Ni в системе OXYZ; αSw – толщина зуба шестерни 1 при профилировании эвольвенты как шестерни 1, так и колеса 2, поскольку толщина впадины между зубьями на колесе равна толщине зуба шестерни).

Величины для расчета угла θ:

yN=rw1sinPN^irw1,zN=rw1cosPN^irw1,αSw=2m0.5π+2x1tanα2r1+inw αinw αw.

Следующим важным этапом является расчет качественных показателей проектируемой передачи: коэффициентов удельного скольжения λ1max, λ2max, λ1min, λ2min; коэффициентов удельного давления ϑ1, ϑ2; коэффициента перекрытия ε.

Зависимости для определения этих показателей можно получить из рассмотрения механизма зацепления. На рис. 4 показано образование точек A и B, которые являются касательными точками поверхности S радиуса R к основаниям конусов эволют радиусами rb1 и rb2. Из этих точек отмеряется радиус кривизны эвольвенты шестерни и колеса. При нахождении контакта зубьев в полюсе зацепления P радиусы кривизны эвольвенты шестерни AP и колеса BP будут определяться по формулам

AP=Rarccoscosδw11rb1R20.5,BP=Rarccoscosδw21rb2R20.5,

где основания конусов эволют шестерни и колеса определяются стандартным способом:

rb1=r1cosα, rb2=r2cosα.

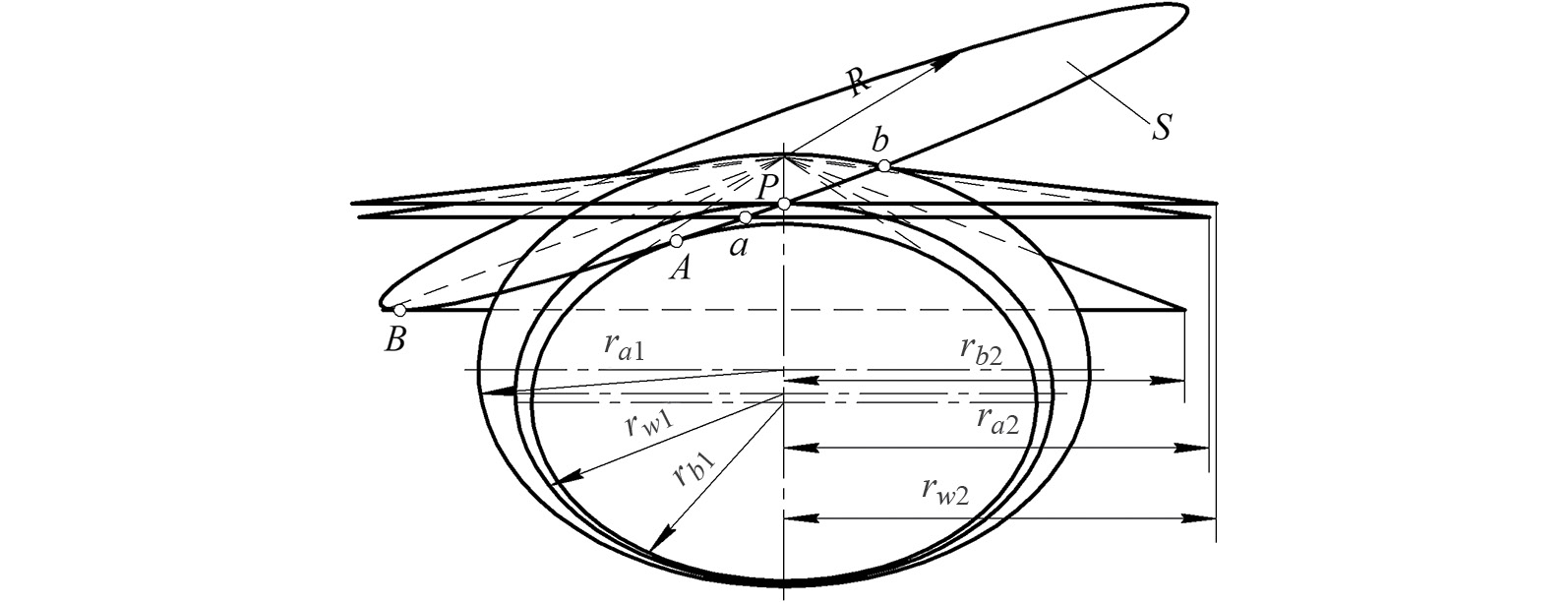

Рис. 4. Образование радиусов кривизны эвольвент и траектории зацепления ab



В местах пересечения поверхности S с основанием конусов вершин колеса и шестерни образуются точки: a – точка начала (конца) контакта зубьев; b – точка конца (начала) контакта зубьев. Дуга ab по аналогии с цилиндрической зубчатой передачей представляет собой траекторию зацепления. Радиусы кривизны эвольвент в этих точках будут определяться как

Ba=RarccoscosarctanHG+Σcos1arcsinrb2R,Ab=RarccoscosarctanFEΣcos1arcsinrb1R,

где H, G, F, E – элементы формул (1) и (2):

Aa=BaAB, Bb=AB+Ab,

где AB = BP – AP при δw2 меньше 90°; AB = AP + BP при δw2 больше 90°.

Коэффициенты удельного скольжения:

λ1max=11UBaBPAa,λ2max=1UAbAPBb,

λ1min=11UAbAPAb,λ2min=1UBaBPBa,

где U=z2z1 – передаточное число.

Коэффициенты удельного давления можно представить в виде

ϑ1=mBaAaBaAa, ϑ2=mBbAbBbAb.

Коэффициент перекрытия

ε=AbAaπmcosα.

Обсуждение результатов в научном и прикладном аспектах. Представленная методика реализована в программе Internal bevel gears x64[1], написанной в рамках настоящего исследования. Эта программа использовалась при 3D-моделировании.

В качестве объекта моделирования было принято внутреннее коническое зацепление с числом зубьев шестерни z1 = 17 и колеса z2 = 34; модуль зацепления m = 2 мм; угол передачи Σ = 60°. Результаты расчета приведены в табл. 1.



Таблица 1. Геометрические и качественные показатели исследуемых передач

Деталь

Шестерня/колесо

Модуль m, мм

2

Межосевой угол Σ, град

60

Числа зубьев z1/z2

17/34

Коэффициенты смещения профилей зубьев x1/x2

0.5/0.5

Делительное конусное расстояние R, мм

34

Диаметры оснований начальных конусов dw1/dw2, мм

34/68

Половины углов раствора начальных конусов δw1w2, град

30/90

Фактический угол зацепления αw, град

20

Диаметры оснований конусов эволют db1/db2, мм

31.95/63.899

Диаметры оснований конусов впадин df1/df2, мм

31.402/68.0

Диаметры оснований конусов вершин da1/da2, мм

39.196/68.0

Коэффициенты удельного скольжения λ1max2max

–0.395/0.246

Коэффициенты удельного скольжения λ1min2min

0.058/–0.107

Коэффициент перекрытия ε

1.58

Коэффициенты удельного давления ϑ12

0.501/0.12



Выбор таких параметров объясняется тем, что здесь половина угла раствора начального конуса колеса δw2 становится равной 90°. Поэтому возникает множество проблем при создании проекций эскизов, поскольку косинус 90° равен 0. Тем не менее программа Internal bevel gears x64 запрограммирована соответствующим образом на выполнение поставленной задачи.

Коэффициенты смещения для внутреннего конического зацепления рекомендуется принимать положительными и равными друг другу (3). В табл. 2 приведены рекомендуемые значения коэффициентов смещения, полученные в целях минимизации значений коэффициентов удельного скольжения λ1max, λ2max, λ1min, λ2min. Для рассматриваемого случая рекомендуемые коэффициенты смещения x1 и x2 составили 0.5.



Таблица 2. Ориентировочные значения коэффициентов смещения для внутреннего конического зацепления

Межосевой угол Σ, град

Число зубьев z1

Ориентировочные коэффициенты смещения x1 = x2 при передаточном числе U

1.25

1.6

2

2.5

3.15

4

5

15

12

0.5

14

0.5

0.4

0.4

16–20

0.5

0.5

0.5

0.5

0.5

0.5

0.5

30

12

0.5

0.4

14

0.5

0.5

0.4

0.4

0.4

0.4

0.4

16–20

0.5

0.5

0.5

0.5

0.5

0.5

0.5

45

12

0.4

0.5

0.4

14

0.4

0.5

0.5

0.4

0.4

0.4

0.4

16

0.4

0.5

0.5

0.5

0.5

0.5

0.5

20

0.3

0.4

0.5

0.5

0.5

0.5

0.5

60

12

0.5

0.4

0.4

14

0.3

0.5

0.5

0.4

0.4

0.4

0.4

16–20

0.3

0.5

0.5

0.5

0.5

0.5

0.5

75

12

0.5

14

0.4

0.5

0.4

0.4

0.4

0.4

16

0.4

0.5

0.5

0.5

0.5

0.5

20

0.2

0.4

0.5

0.5

0.5

0.5

0.5



Согласно предлагаемой методике, колесо внутреннего конического зацепления существует при значениях половины угла раствора начального конуса δw2 до 90°. При переходе через эту отметку такое колесо становится колесом внешнего зацепления.

Из анализа результатов (табл. 1) можно сделать вывод о целесообразности применения внутреннего конического зацепления, поскольку оно обладает сравнительно низкими абсолютными значениями коэффициентов удельного скольжения λ1max, λ2max, λ1min, λ2min (для передач внешнего конического зацепления значения коэффициентов удельного скольжения обычно всегда выше единицы). Максимальные значения коэффициентов удельного давления также ниже в сравнении с внешним коническим зацеплением, что говорит о невысоких контактных напряжениях. Последние можно рассчитать по формуле Герца, адаптированной под внутреннее коническое зацепление

σH=1.18T1KHEПРcosδcosδU1θHdw1R0.5bR12bsin2αw,

где θH = 0.85 – опытный коэффициент; KH – коэффициент величины нагрузки; b – ширина зацепления, м; EПР – приведенный модуль упругости, МПа; T1 – крутящий момент на валу шестерни.

Дальнейшим этапом является проверка полученного значения на соответствие допускаемым контактным напряжениям по общеизвестной методике σH ≤ [σH].

3D-модель[2] рассматриваемой передачи приведена на рис. 5.

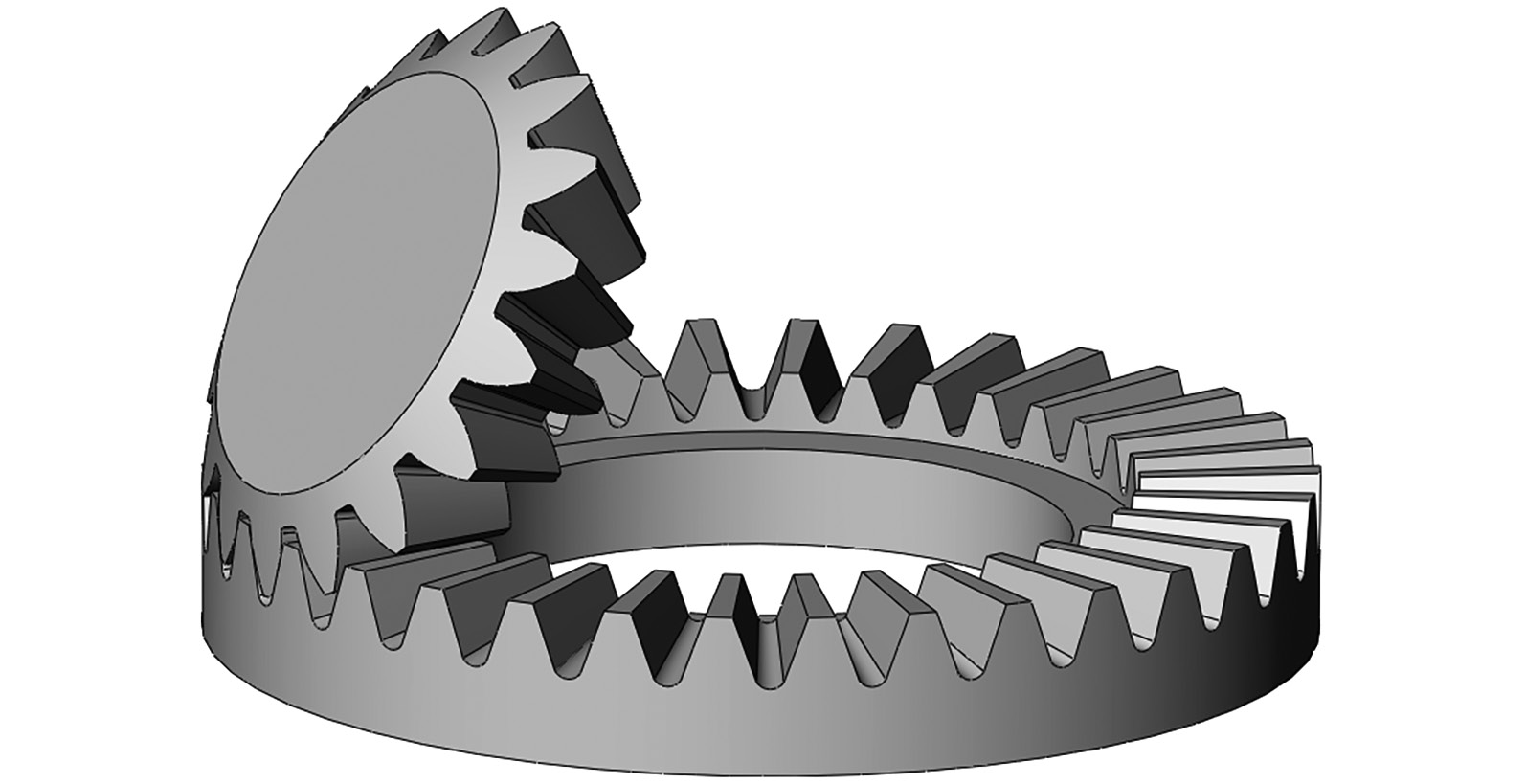

Рис. 5. 3D-модель внутреннего конического зацепления



Выводы. 1. Представлена оригинальная методика синтеза внутреннего конического зацепления. Выведены формулы для расчета основных геометрических и качественных показателей рассматриваемой передачи. Приведена таблица рекомендуемых коэффициентов смещения. 2. Согласно полученным данным, внутреннее коническое зацепление характеризуется низкими коэффициентами удельного скольжения (менее единицы), что является одним из главных его преимуществ. Кроме того, для такой передачи характерно достижение значительных передаточных чисел во всем рабочем диапазоне (табл. 2). 3. Предложена программа для расчета и 3D-моделирования такой передачи, что делает представленную методику доступной. 4. Недостатком рассматриваемой передачи является невозможность изготовления колеса внутреннего зацепления на стандартном оборудовании, однако его можно изготовить на трех-, четырех- или пятикоординатном станке.

Финансирование. Данная работа финансировалась за счет средств бюджета Кузбасского государственного аграрного университета имени В.Н. Полецкова. Никаких дополнительных грантов на проведение или руководство данным конкретным исследованием получено не было.

Конфликт интересов. Автор заявляет, что у него нет конфликта интересов.

[1] Доступна по ссылке: https://disk.yandex.ru/d/dR94MdQfdDsHzA

[2] Методика 3D-моделирования визуально продемонстрирована: https://zen.yandex.ru/id/62484be80e870f43abcb18cb

×

Об авторах

М. А. Халтурин

Кузбасский государственный аграрный университет имени В.Н. Полецкова

Автор, ответственный за переписку.
Email: l-air@internet.ru
Россия, Кемерово

Список литературы

  1. Lin Z., Yao L., Xie Z. Dynamic modal analysis of double-sided meshing nutation drive with double circular arc spiral bevel gears // Mechanical Sciences. 2020. V. 11. № 1. P. 115. https://doi.org/10.5194/ms-11-115-2020
  2. Zhang D., Wang Z., Yao L., Xie D. Mathematical modeling and machining of the internal double-arc spiral bevel gear by finger milling cutters for the nutation drive mechanism // Machines 2022. V. 10. № 663. P. 1. https://doi.org/10.3390/machines10080663
  3. Cai Y., Yao L., Zhang J., Xie Z., Hong J. Feasibility analysis of using a two-stage nutation drive as joint reducer for industrial robots // J. of Mechanical Science and Technology. 2019. V. 33. № 4. P. 1799. https://doi.org/10.1007/s12206-019-0332-z
  4. Lopatin B. A., Zaynetdinov R. I. Cutting teeth of non-involute gears of the cylinder-conical internal transmission of internal gearing // Proceedings of the 4th International conference on industrial engineering ICIE2018: Lecture notes in mechanical engineering, Москва, 15–18 мая 2018 г., 2019. P. 1201. https://doi.org/10.1007/978-3-319-95630-5_125
  5. Chen M., Xiong X., Zhuang W. Design and Simulation of Meshing Performance of Modified Straight Bevel Gears // Metals. 2021. V. 11 (1). Р. 33. https://doi.org/10.3390/met11010033
  6. Jiang J., Liu Z., Liu H. Design and analysis for straight bevel gears with easy-off flank modification based on minimal wear // Hsi-An Chiao Tung Ta Hsueh. 2020. V. 54 (6). P. 115. https://doi.org/10.7652/xjtuxb202006013
  7. Acinapura A., Fragomeni G., Greco P. F., Mundo D., Carbone G., Danieli G. Design and Prototyping of Miniaturized Straight Bevel Gears for Biomedical Applications // Machines. 2019. V. 7 (2). P. 1. https://doi.org/10.3390/machines7020038
  8. Fuentes-Aznar A., Gonzalez-Perez I., Pasapula H. K. Computerized Design of Straight Bevel Gears with Optimized Profi les for Forging, Molding, or 3D Printing // Thermal Processing. https://thermalprocessing.com/computerized-design-of-straight-bevel-gears-with-optimized-profiles-for-forging-molding-or-3d-printing
