Estimation of the Thickness Profile of a Human Skull Phantom by Ultrasound Methods Using a Two-Dimensional Array

Capa

Citar

Texto integral

Acesso aberto Acesso aberto
Acesso é fechado Acesso está concedido
Acesso é fechado Somente assinantes

Resumo

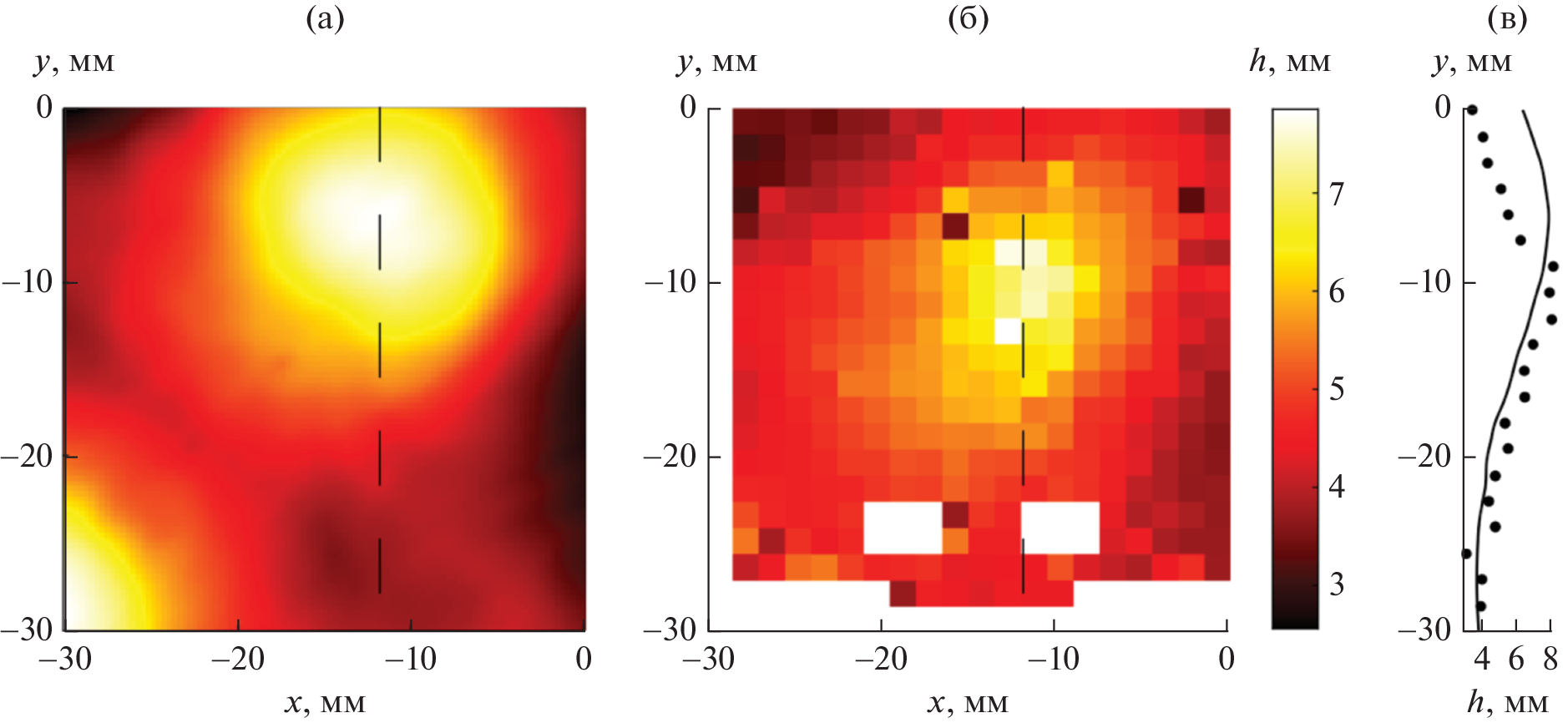

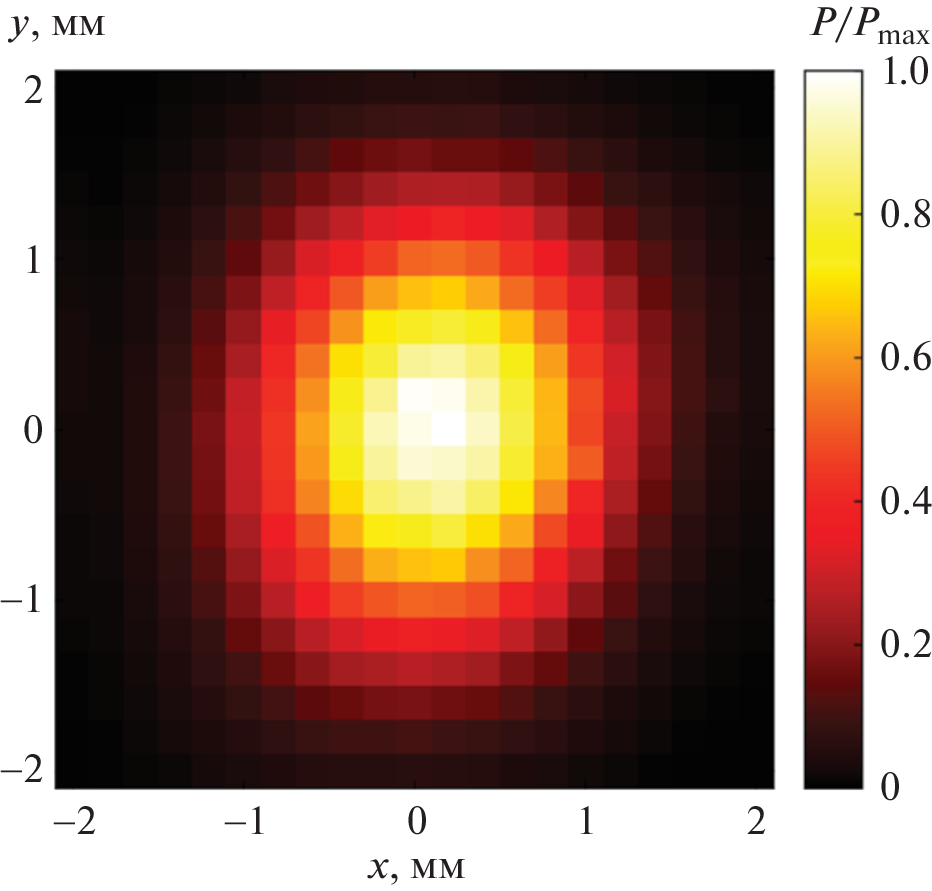

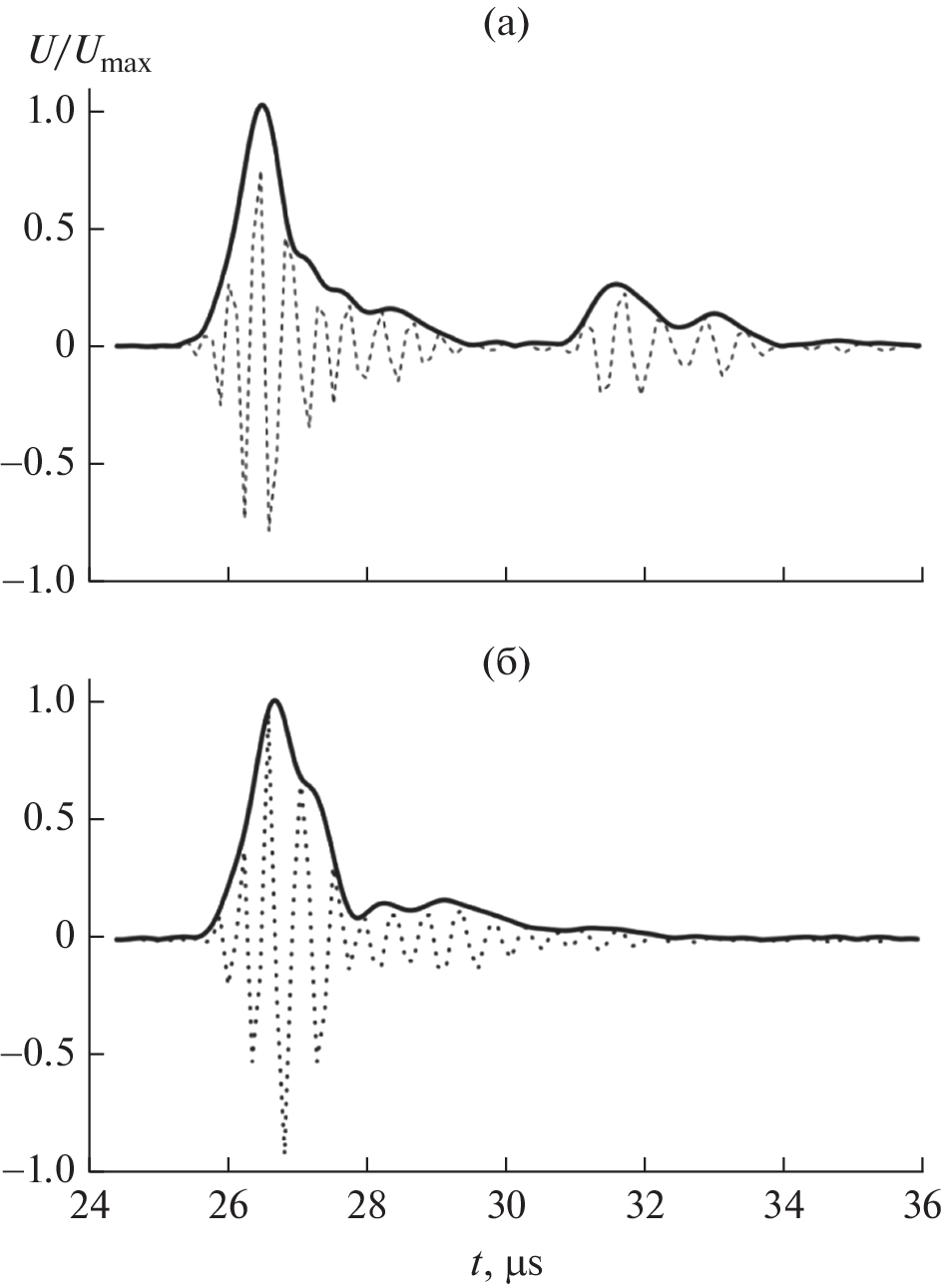

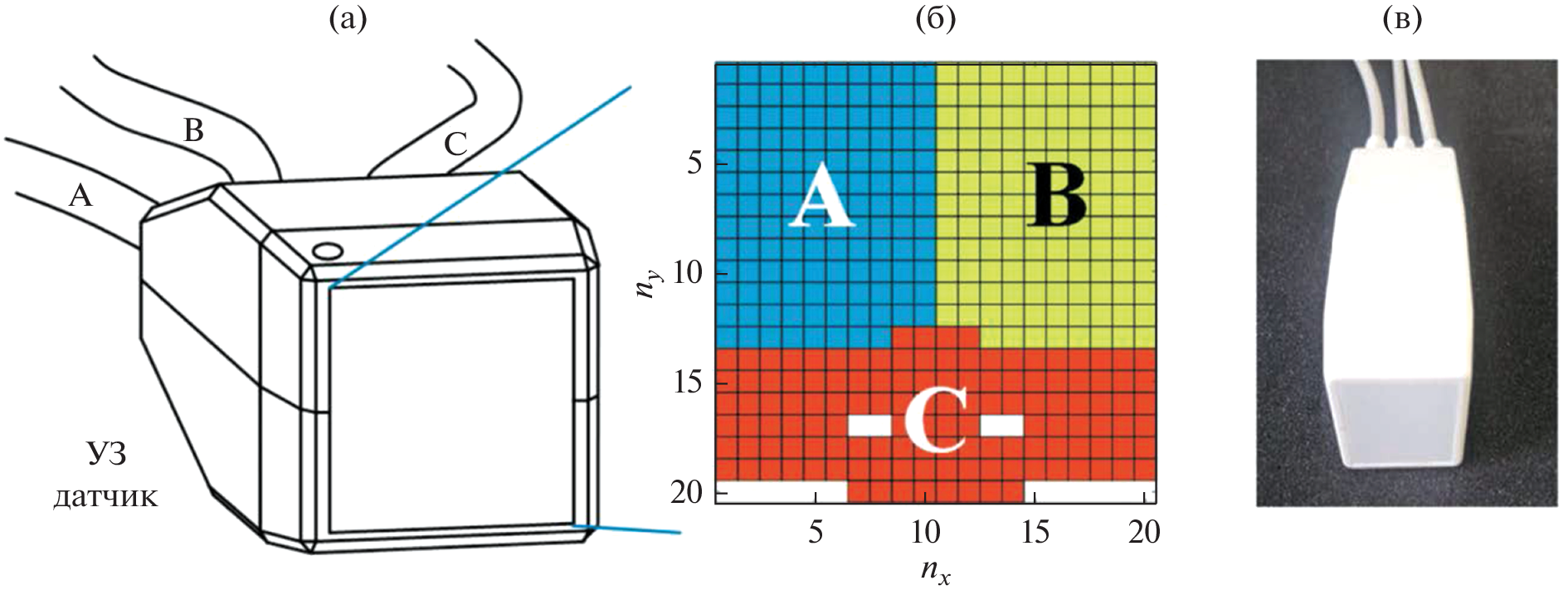

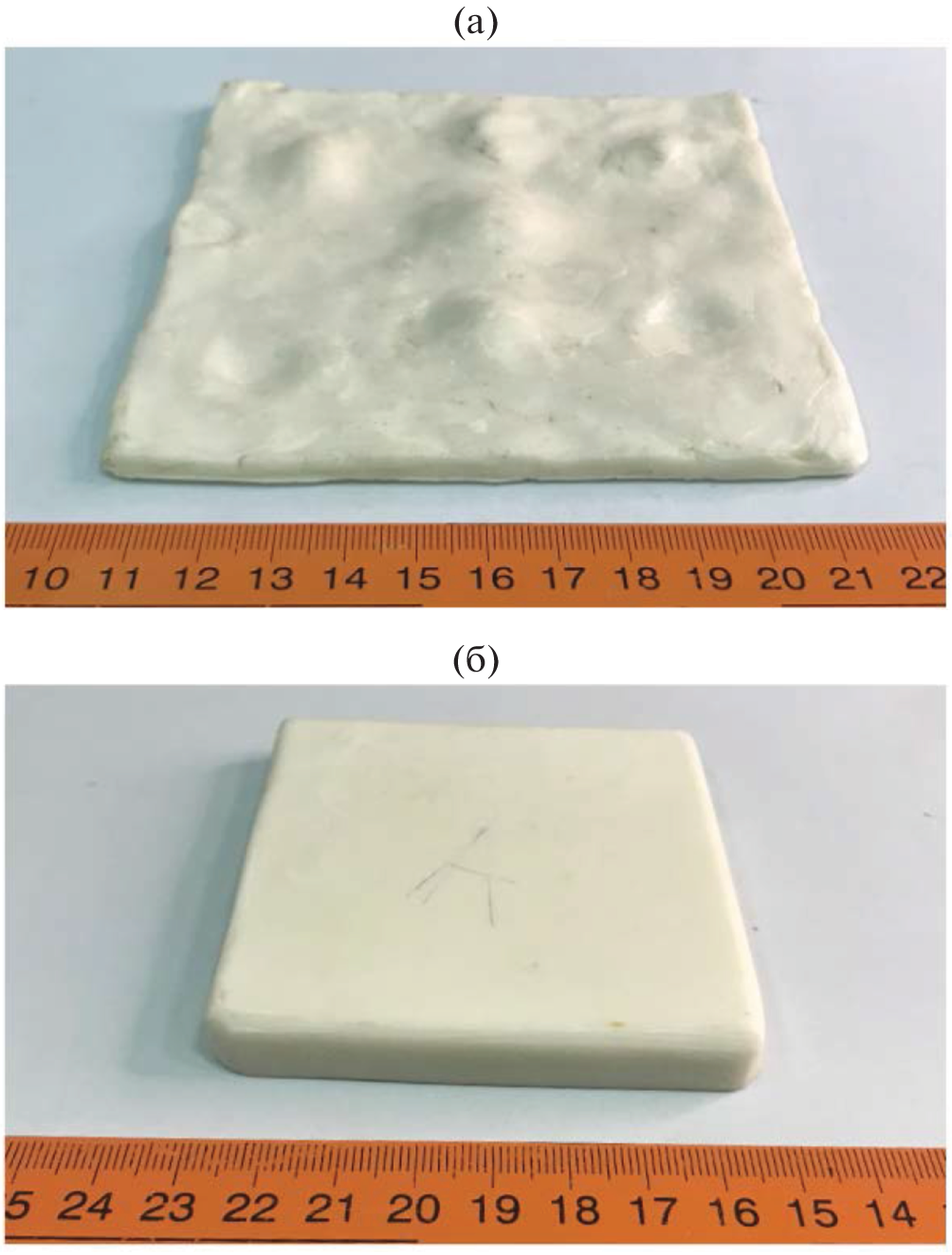

The paper presents the results of evaluating the thickness profile of a skull phantom using a two-dimensional ultrasound array consisting of piezoelectric elements with a center frequency of 2.1 MHz. Two pulse-echo ultrasound methods were used in the experiment: the A-mode elementwise measurements and scanning with a focused probing beam created by the entire array using delay-and-sum (DAS) beamforming. The obtained thickness profiles are compared with the reference thickness profile obtained using X-ray computed tomography. It was shown that ultrasound DAS beamforming with a focused probing beam makes it technically possible to estimate the thickness profile of the skull phantom.

Sobre autores

Sh. Asfandiyarov

Physics Faculty, Moscow State University, 119991, Moscow, Russia

Email: asfandiiarov.sa14@physics.msu.ru
Россия, 119991, Москва, Ленинские горы 1, стр. 2

P. Rosnitskiy

Physics Faculty, Moscow State University, 119991, Moscow, Russia

Email: asfandiiarov.sa14@physics.msu.ru
Россия, 119991, Москва, Ленинские горы 1, стр. 2

S. Tsysar

Physics Faculty, Moscow State University, 119991, Moscow, Russia

Email: asfandiiarov.sa14@physics.msu.ru
Россия, 119991, Москва, Ленинские горы 1, стр. 2

P. Yuldashev

Physics Faculty, Moscow State University, 119991, Moscow, Russia

Email: asfandiiarov.sa14@physics.msu.ru
Россия, 119991, Москва, Ленинские горы 1, стр. 2

V. Khokhlova

Physics Faculty, Moscow State University, 119991, Moscow, Russia

Email: asfandiiarov.sa14@physics.msu.ru
Россия, 119991, Москва, Ленинские горы 1, стр. 2

V. Sinitsyn

Medical Research and Education Center, Moscow State University, 119991, Moscow, Russia

Email: asfandiiarov.sa14@physics.msu.ru
Россия, 119991, Москва, Ломоносовский проспект 27, стр. 10

E. Mershina

Medical Research and Education Center, Moscow State University, 119991, Moscow, Russia

Email: asfandiiarov.sa14@physics.msu.ru
Россия, 119991, Москва, Ломоносовский проспект 27, стр. 10

O. Sapozhnikov

Physics Faculty, Moscow State University, 119991, Moscow, Russia

Autor responsável pela correspondência
Email: asfandiiarov.sa14@physics.msu.ru
Россия, 119991, Москва, Ленинские горы 1, стр. 2

Bibliografia

  1. Purkayastha S., Sorond F. Transcranial Doppler ultrasound: technique and application // Semin Neurol. 2012. V. 32. № 4. P. 411.
  2. Antipova D., Eadie L., Macaden A.S., Wilson P. Diagnostic value of transcranial ultrasonography for selecting subjects with large vessel occlusion: a systematic review // Ultrasound J. 2019. V 11. № 29. P. 1–19.
  3. Байков С.В., Молотилов А.М., Свет В.Д. Физико-технические аспекты получения ультразвуковых изображений структур головного мозга через толстые кости черепа. 1. Теоретические и модельные исследования // Акуст. журн. 2003. Т. 49. № 3. С. 332–341.
  4. Байков С.В., Бабин Л.В., Молотилов А.М., Нейман С.И., Риман В.В., Свет В.Д., Селянин А.И. Физико-технические аспекты получения ультразвуковых изображений структур головного мозга через толстые кости черепа. 2. Экспериментальные исследования // Акуст. журн. 2003. Т. 49. № 4. С. 465–473.
  5. Clement G.T., Sun J., Giesecke T., Hynynen K. A hemisphere array for noninvasive ultrasound brain therapy and surgery // Phys. Med. Biol. 2000. V. 45. № 12. P. 3707–3719.
  6. Pernot M., Aubry J.-F., Tanter M., Thomas J.-L., Fink M. High power transcranial beam steering for ultrasonic brain therapy // Phys. Med. Biol. 2003. V. 48. № 16. P. 2577–2589.
  7. Wydra A., Malyarenko E., Shapoori K., Maev R.Gr. Development of a practical ultrasonic approach for simultaneous measurement of the thickness and the sound speed in human skull bones: a laboratory phantom study // Phys. Med. Biol. 2013. V. 58. № 4. P. 1083–1102.
  8. Perrot V., Polichetti M., Varray F., Garcia D. So you think you can DAS? A viewpoint on delay-and-sum beamforming // Ultrasonics. 2021. V. 111. P. 106309.
  9. Wydra A., Maev R.Gr. A novel composite material specifically developed for ultrasound bone phantoms: cortical, trabecular and skull // Phys. Med. Biol. 2013. V. 58. № 22. P. N303–N319.
  10. Bakaric M., Miloro P., Javaherian A., Cox B.T., Treeby B.E., Brown M.D. Measurement of the ultrasound attenuation and dispersion in 3D-printed photopolymer materials from 1 to 3.5 MHz // J. Acoust. Soc. Am. 2021. V. 150. № 4. P. 2798.
  11. Гильфанова Л.И., Цысарь С.А., Юлдашев П.В., Свет В.Д. Акустическое поле в неоднородных средах в виде костей черепа // Учен. зап. физ. фак-та Моск. ун-та. 2015. № 4. С. 154322.
  12. Цысарь С.А., Николаев Д.А., Сапожников О.А. Широкополосная виброметрия двумерной ультразвуковой решетки методом нестационарной акустической голографии // Акуст. журн. 2021. Т. 67. № 3. С. 328.
  13. Хилл К., Бэмбер Дж., Хаар Г. Ультразвук в медицине. Физические основы применения. М.: Физматлит, 2008. 539 с.

Arquivos suplementares

Arquivos suplementares
Ação
1. JATS XML
2.

Baixar (682KB)
3.

Baixar (538KB)
4.

Baixar (742KB)
5.

Baixar (469KB)
6.

Baixar (139KB)
7.

Baixar (51KB)
8.

Baixar (62KB)
9.

Baixar (224KB)
10.

Baixar (431KB)

Declaração de direitos autorais © Ш.А. Асфандияров, П.Б. Росницкий, С.А. Цысарь, П.В. Юлдашев, В.А. Хохлова, В.Е. Синицын, Е.А. Мершина, О.А. Сапожников, 2023
