Моделирование и расчет влияния подрезки тональных отверстий деревянных духовых инструментов на смещение собственных частот воздушного канала

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

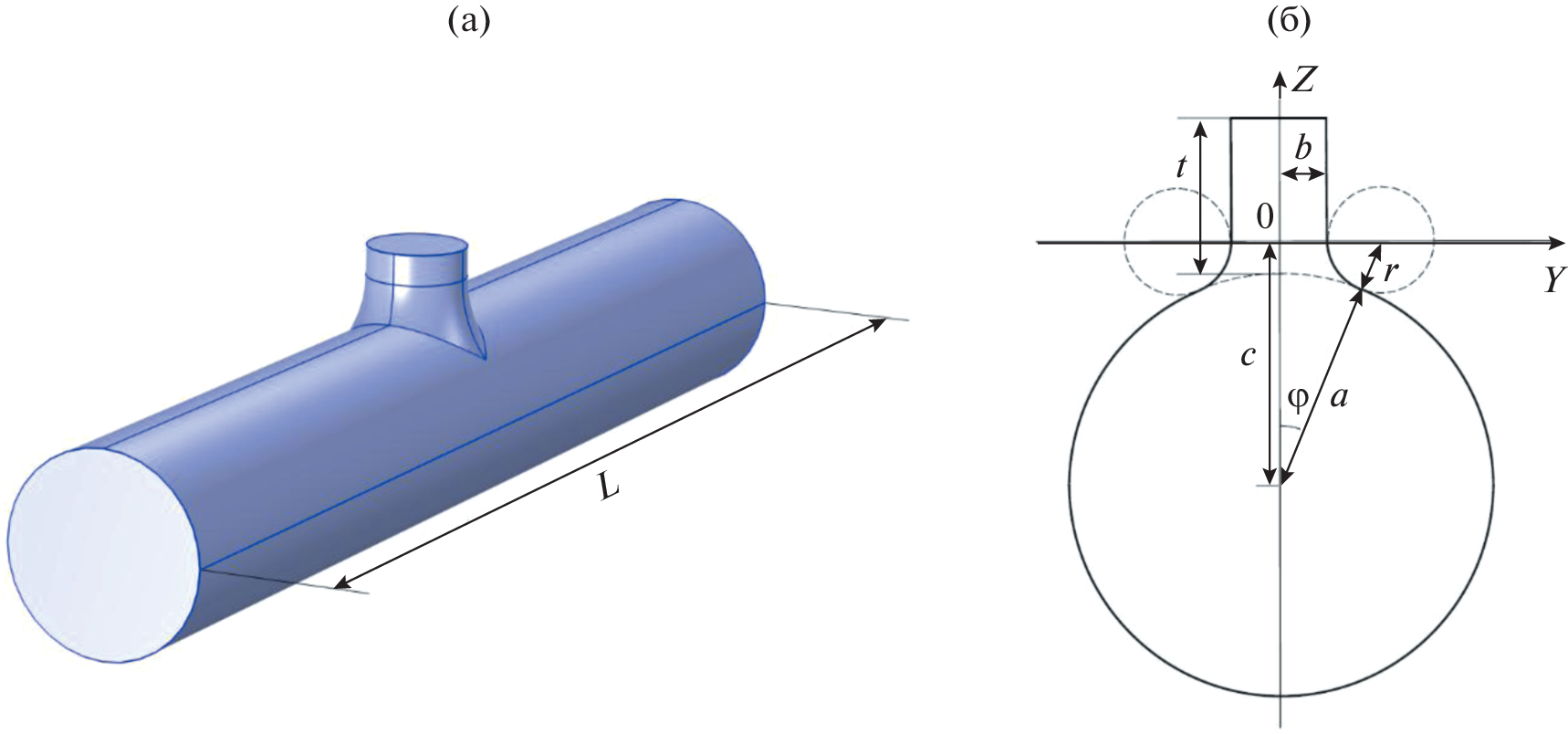

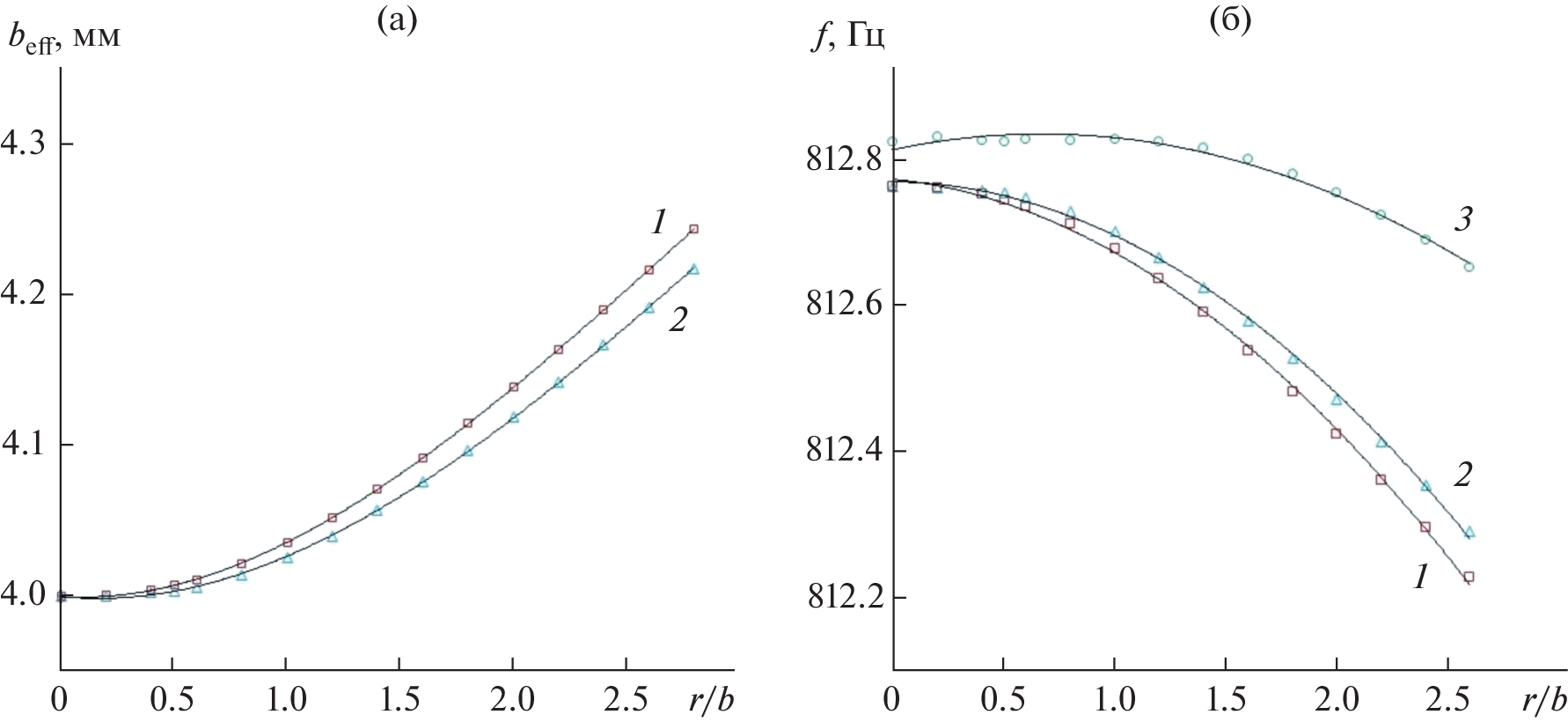

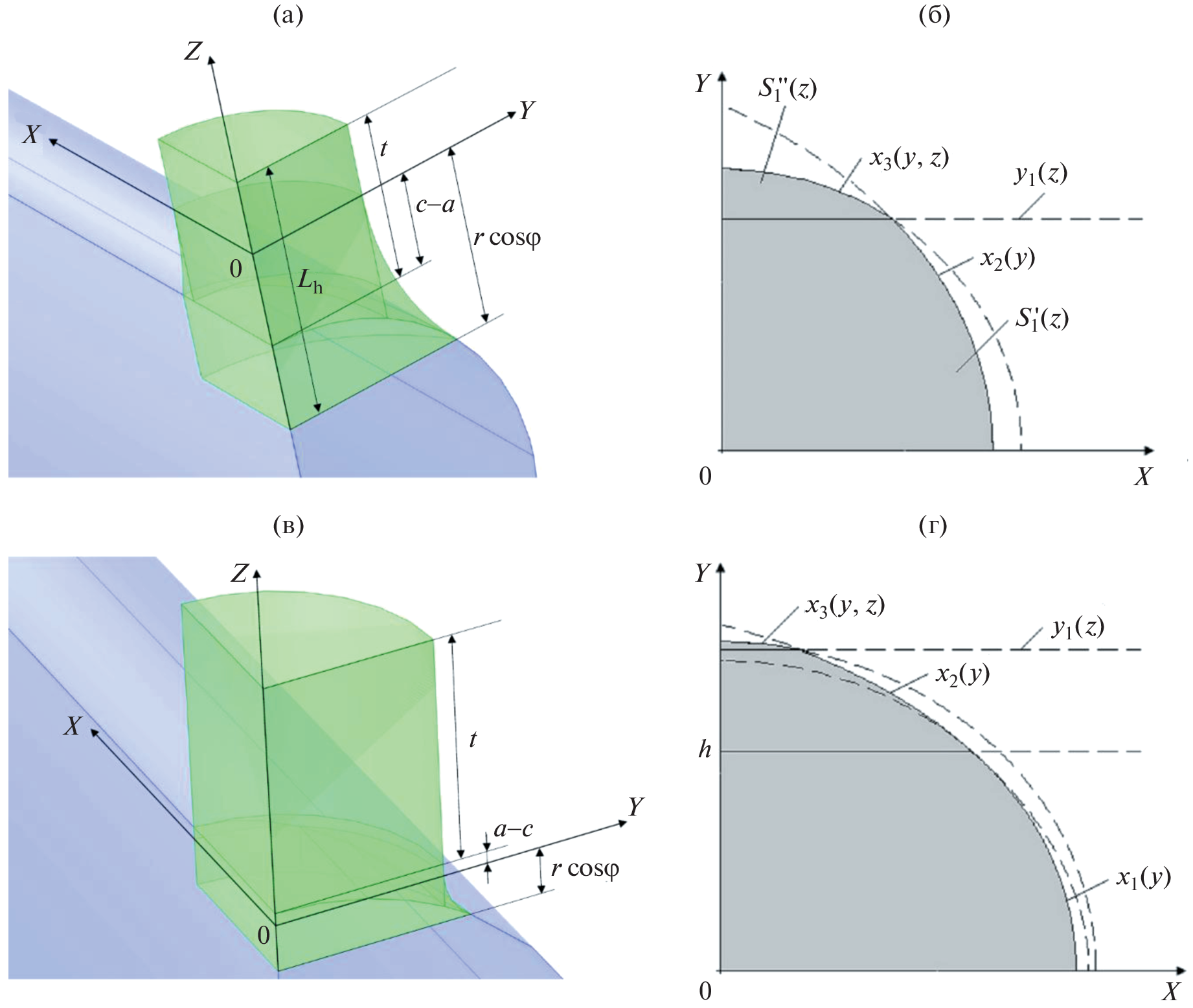

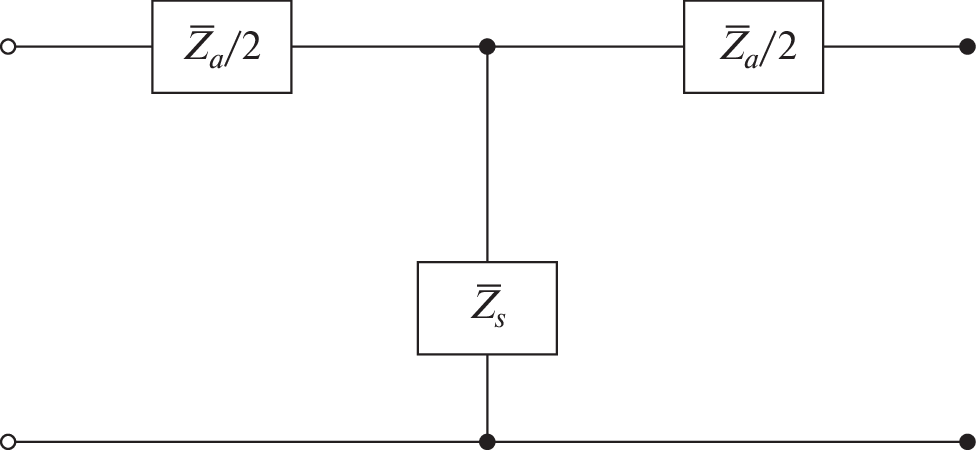

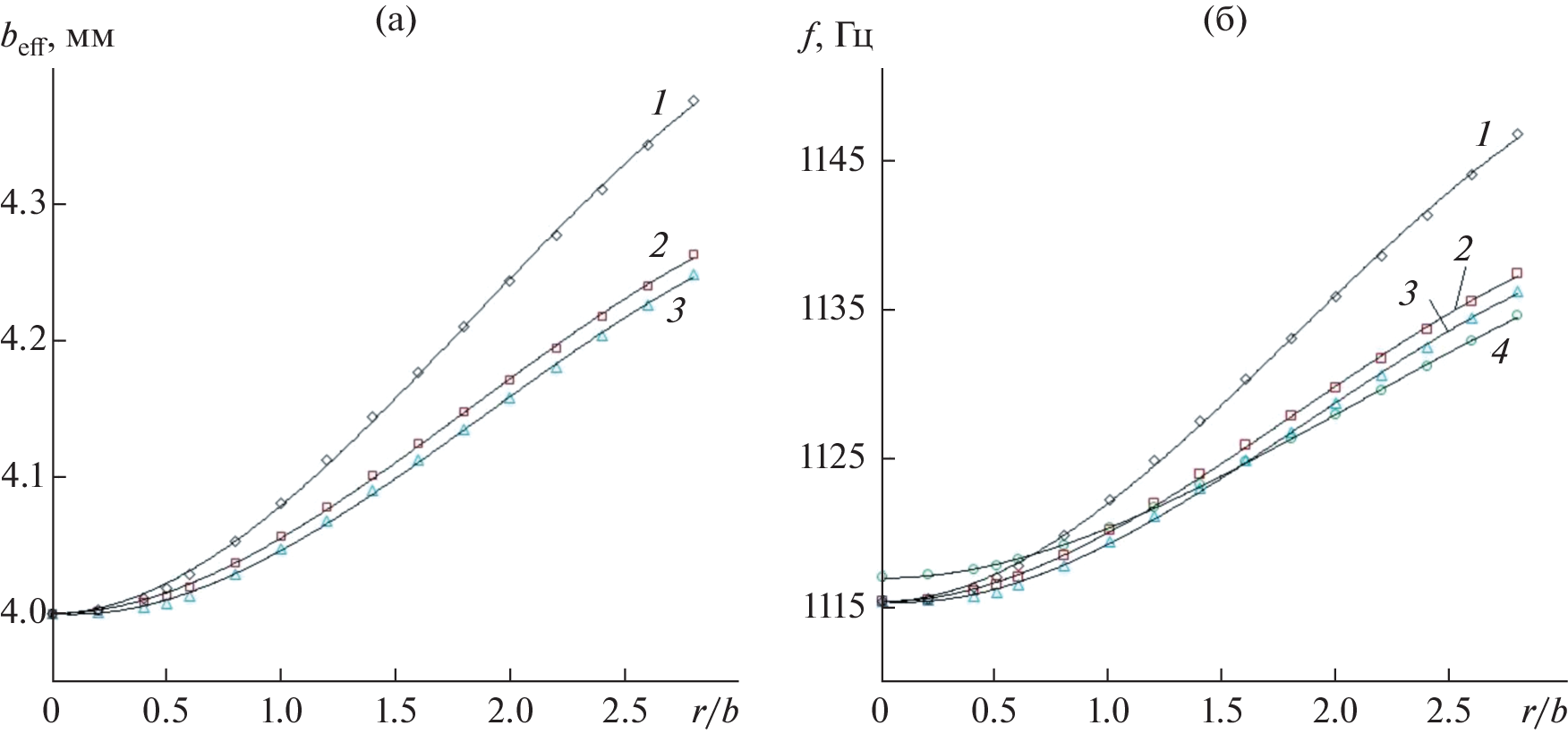

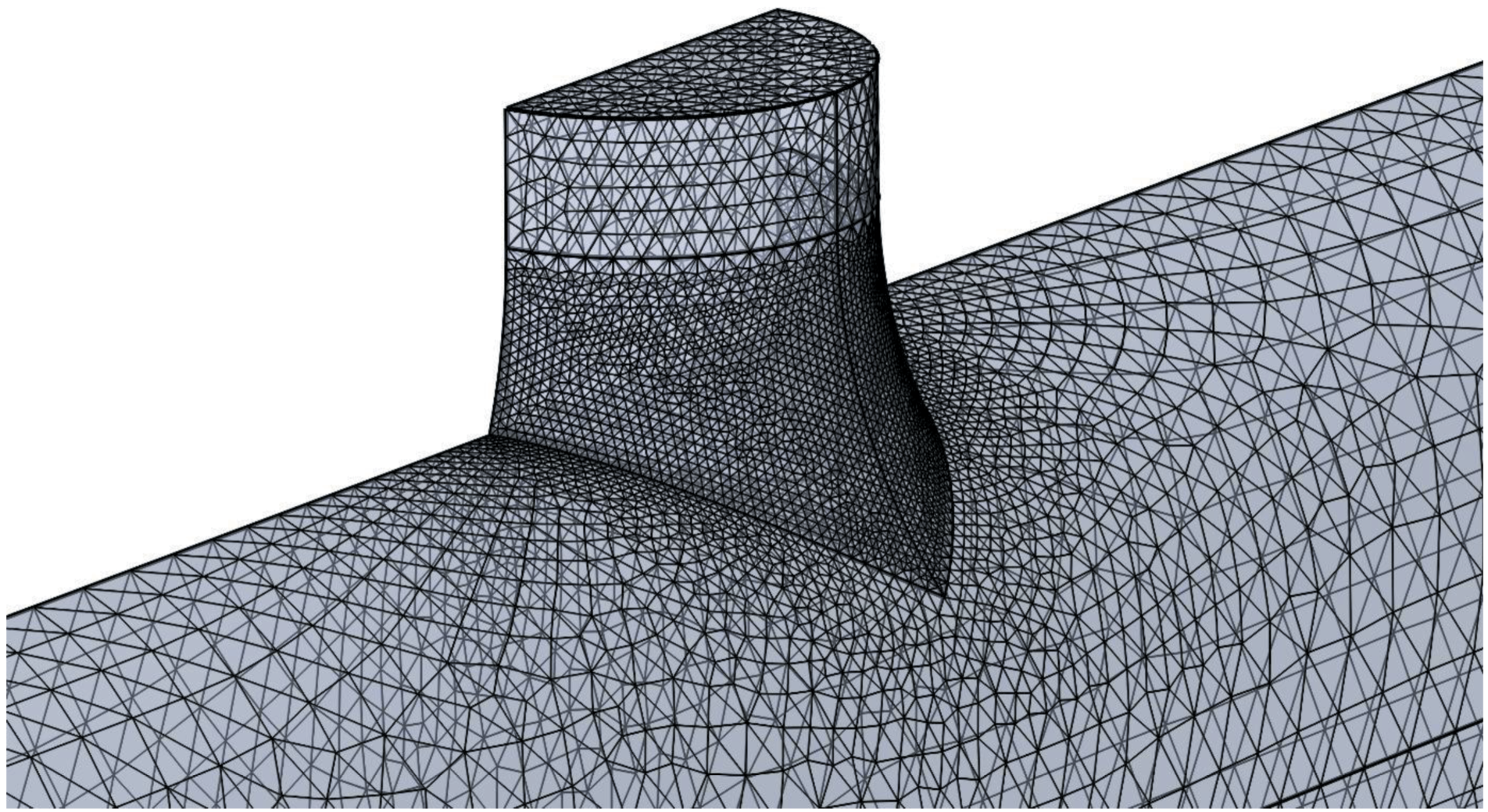

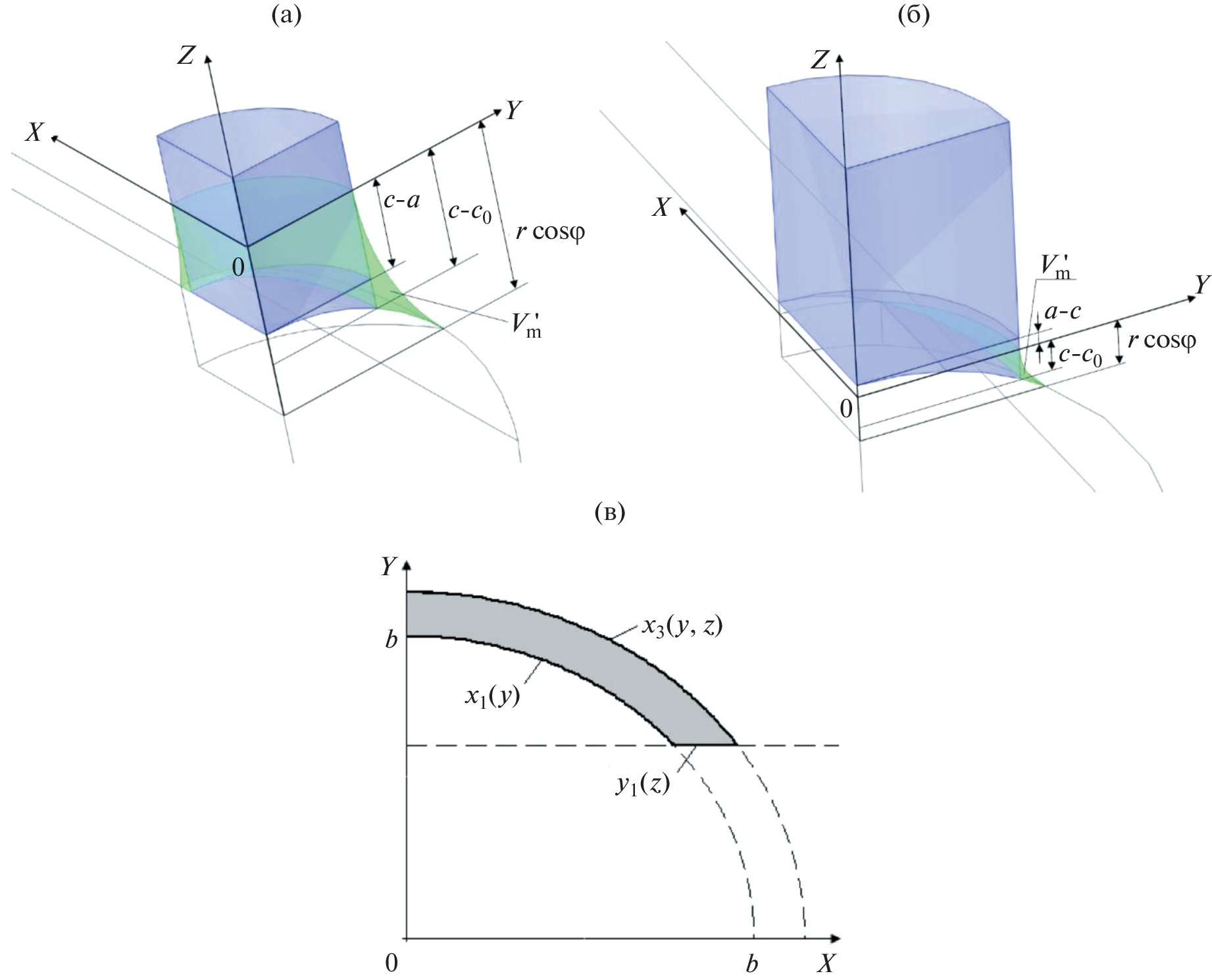

Рассмотрено влияние наличия и величины радиуса кривизны в местах соединения тональных отверстий деревянных духовых инструментов с основным воздушным каналом (подрезка) на смещение его собственных частот. Приведена методика и формулы для численного расчета, позволяющие определять величину эффективного радиуса для открытого и закрытого тональных отверстий с переменным поперечным сечением. На основе полученных зависимостей с помощью метода передаточных матриц осуществлен расчет собственных частот воздушного канала с одним отверстием и проведено сравнение с результатами компьютерного моделирования в программе COMSOL Multiphysics 5.6. Показано, что увеличение степени подрезки звукового отверстия приводит к росту его эффективного радиуса, что повышает резонансные частоты в случае открытого отверстия и понижает в случае закрытого. Усреднение акустической массы (для открытого) и объема (для закрытого) по продольным сечениям отверстия, не обладающего вращательной круговой симметрией в области соединения с основным каналом, дает лучшие результаты при нахождении резонансных частот в сравнении с моделированием.

About the authors

Военный ордена Жукова университет радиоэлектроники

Author for correspondence.
Email: roman-gerasimoff@yandex.ru
Россия, 162622, Череповец, Советский пр. 126

References

  1. Keefe D. Woodwind tonehole acoustics and the spectrum transformation function / Ph.D. thesis, Case Western Reserve University, 1981.
  2. Keefe D. Experiments on the single woodwind tonehole // J. Acoust. Soc. Am. 1982. V. 72. № 3. P. 688–699. https://doi.org/10.1121/1.388249
  3. Keefe D. Theory of the single woodwind tonehole // J. Acoust. Soc. Am. 1982. V. 72. № 3. P. 676–687. https://doi.org/10.1121/1.388248
  4. Keefe D. Woodwind air column models // J. Acoust. Soc. Am. 1990. V. 88. № 1. P. 35–51. https://doi.org/10.1121/1.399911
  5. Nederveen C., Jansen J., van Hassel R.R. Corrections for woodwind tonehole calculations // Acustica. 1998. V. 84. P. 957–966.
  6. Dubos V., Kergomard J., Khettabi A., Dalmont J., Keefe D., Nederveen C. Theory of sound propagation in a duct with a branched tube using modal decomposition // Acustica. 1999. V. 85. P. 153–169.
  7. Lefebvre A., Scavone G.P. Characterization of woodwind instrument toneholes with the finite element method // J. Acoust. Soc. Am. 2012. V. 131. № 4. P. 3153–3163. https://doi.org/10.1121/1.3685481
  8. Lefebvre A., Scavone G.P., Kergomard J. External tonehole interactions in woodwind instruments // Acta Acust. United Ac. 2013. V. 99. № 6. P. 975–985. https://doi.org/10.3813/aaa.918676
  9. Greenham A.C. Clarinet Toneholes: A Study of Undercutting and its Effects / PhD thesis, London Metropolitan University, United Kingdom, 2003. https://repository.londonmet.ac.uk/7273/
  10. Benade A.H. Fundamentals of musical acoustics. Oxford University Press, 1976. https://doi.org/10.1063/1.3037454
  11. Nederveen C. Acoustical aspects of woodwind instruments (Revised ed.). Illinois: Northern Illinois University Press, 1998. (Original work published 1969) https://doi.org/10.2307/842089
  12. Dalmont J., Nederveen C., Dubos V., Ollivier S., Meserette V., te Sligte E. Experimental determination of the equivalent circuit of an open side hole: Linear and nonlinear behavior // Acustica. 2002. V. 88. P. 567–575.
  13. MacDonald R. A Study of the Undercutting of Woodwind Toneholes Using Particle Image Velocimetry / PhD thesis, University of Edinburgh, United Kingdom, 2009. http://www.acoustics.ed.ac.uk/research/phd-theses/
  14. Garcia Mayen H., Kergomard J., Vergez C., Guillemain P., Jousserand M., Pachebat M., Sanchez P. Characterization of open woodwind toneholes by the tube reversed method // J. Acoust. Soc. Am. 2021. V. 150. № 5. P. 3763–3772. https://doi.org/10.1121/10.0007131
  15. Dalmont J., Nederveen C., Joly N. Radiation impedance of tubes with different flanges: numerical and experimental investigations // J. Sound Vib. 2001. V. 244. № 3. P. 505–534. https://doi.org/10.1006/jsvi.2000.3487
  16. Levine H., Schwinger J. On the radiation of sound from an unflanged circular pipe // Phys. Rev. 1948. V. 73. P. 383–406. https://doi.org/10.1103/physrev.73.383
  17. Nomura Y., Yamamura I., Inawashiro S. On the acoustic radiation from a flanged circular pipe // J. Phys. Soc. Japan. 1960. V. 15. № 3. P. 510–517. https://doi.org/10.1143/JPSJ.15.510
  18. Лепендин Л.Ф. Акустика. М.: Высшая школа, 1978. 448 с.
  19. Lefebvre A. Computational Acoustic Methods for the Design of Woodwind Instruments / PhD thesis, Computational Acoustic Modeling Laboratory McGill University, Montreal, Canada, 2010. (Дата обращения 18.03.2023 г.) https://www.music.mcgill.ca/caml/lib/exe/fetch.php?media=publications:phd_lefebvre_2010.pdf
  20. Hartmann W.M. Pitch, periodicity, and auditory organization // J. Acoust. Soc. Am. 1996. V. 100. № 6. P. 3491–3502. https://doi.org/10.1121/1.417248
