Dielectric properties of mixed nanocomposites BaTiO 3 –SrTiO 3

F. M. D. Al Jaafari; Аль Джаафари Ф. Д.; L. N. Korotkov; Коротков Л. Н.; N. A. Tolstykh; Толстых Н. А.; N. A. Emelianov; Емельянов Н. А.; M. A. Pankova; Панкова М. А.; S. V. Popov; Попов С. В.

doi:10.31857/S0367676523702228

Dielectric properties of mixed nanocomposites BaTiO₃–SrTiO₃

Авторлар: Al Jaafari F.M.¹, Korotkov L.N.², Tolstykh N.A.², Emelianov N.A.³, Pankova M.A.⁴, Popov S.V.⁵
Мекемелер:
1. Wasit University
2. Voronezh State Technical University
3. Kursk State University
4. Voronezh Institute of the Ministry of Internal Affairs of Russia
5. Military Educational and Scientific Centre of the Air Force N.E. Zhukovsky and Y.A. Gagarin Air Force Academy
Шығарылым: Том 87, № 9 (2023)
Беттер: 1262-1267
Бөлім: Articles
URL: https://journal-vniispk.ru/0367-6765/article/view/135481
DOI: https://doi.org/10.31857/S0367676523702228
EDN: https://elibrary.ru/VYCPWS
ID: 135481

Дәйексөз келтіру

Толық мәтін

Ашық рұқсат
Рұқсат жабық

Рұқсат берілді
Рұқсат жабық

Тек жазылушылар үшін

Аннотация
Авторлар туралы
Әдебиет тізімі
Қосымша файлдар
Статистика

Аннотация

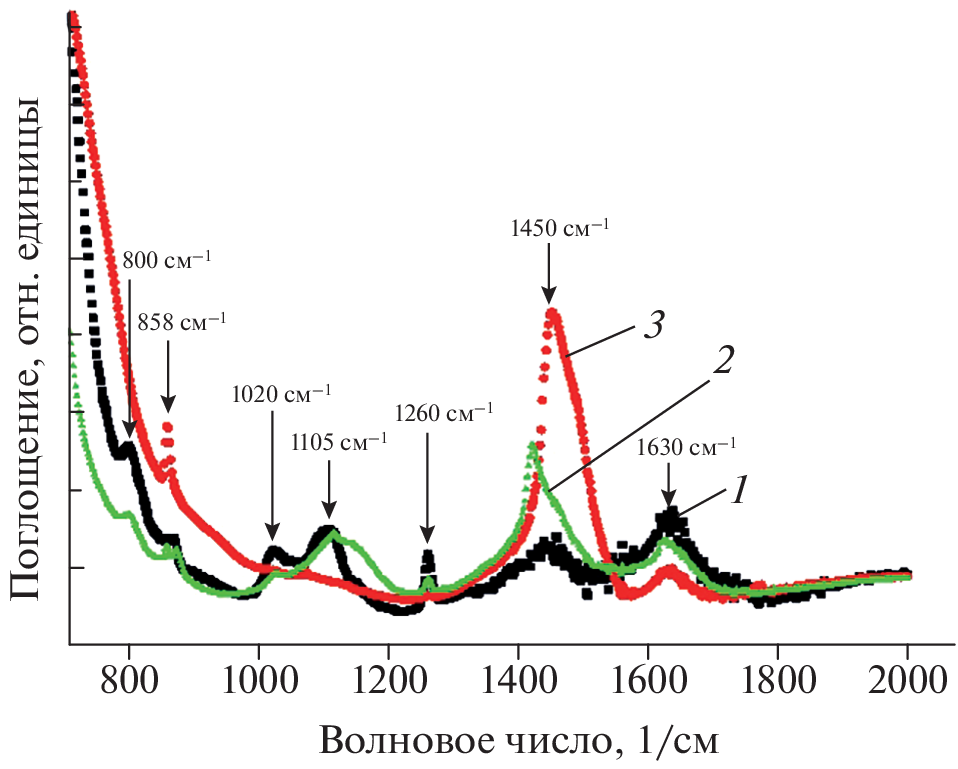

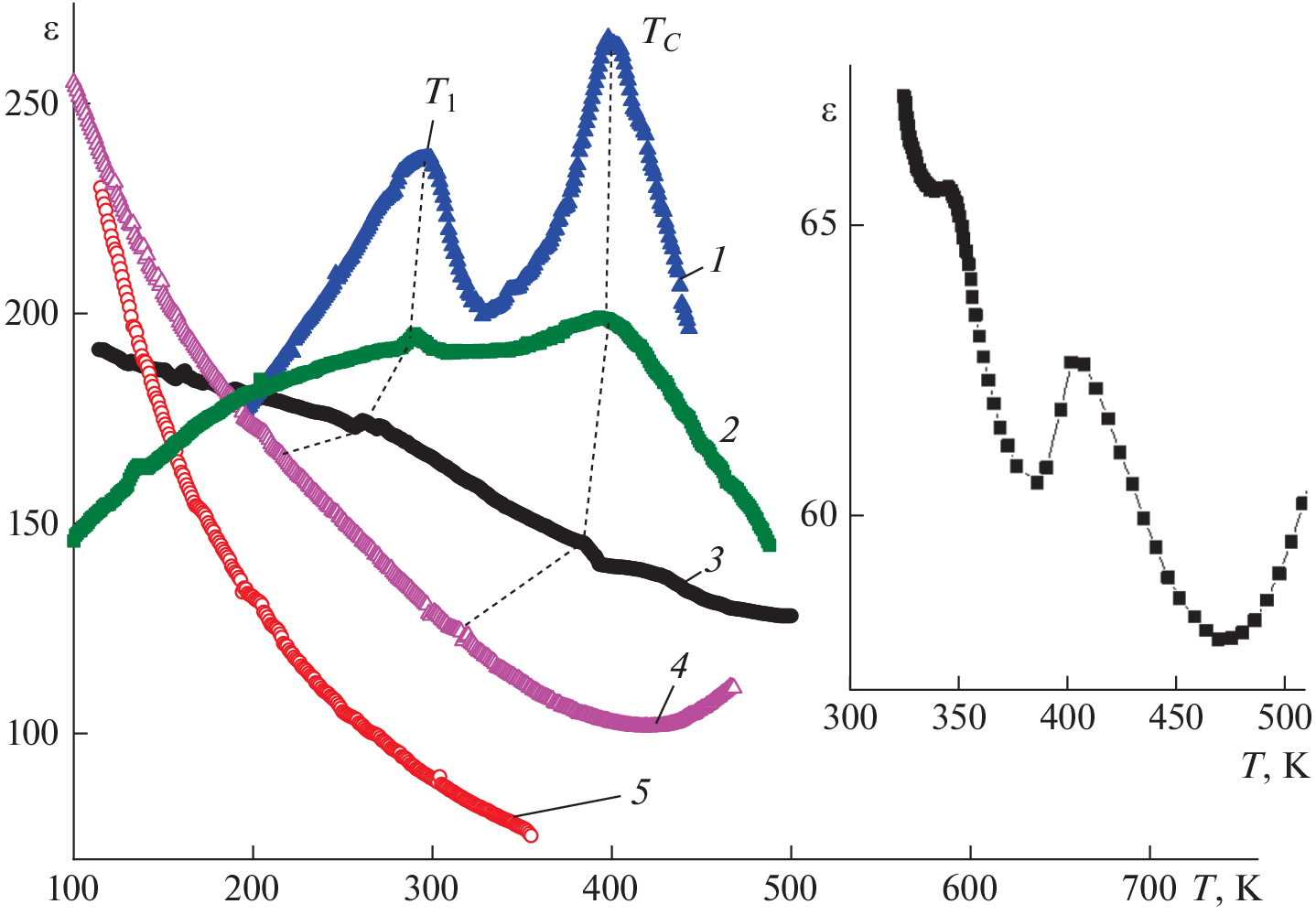

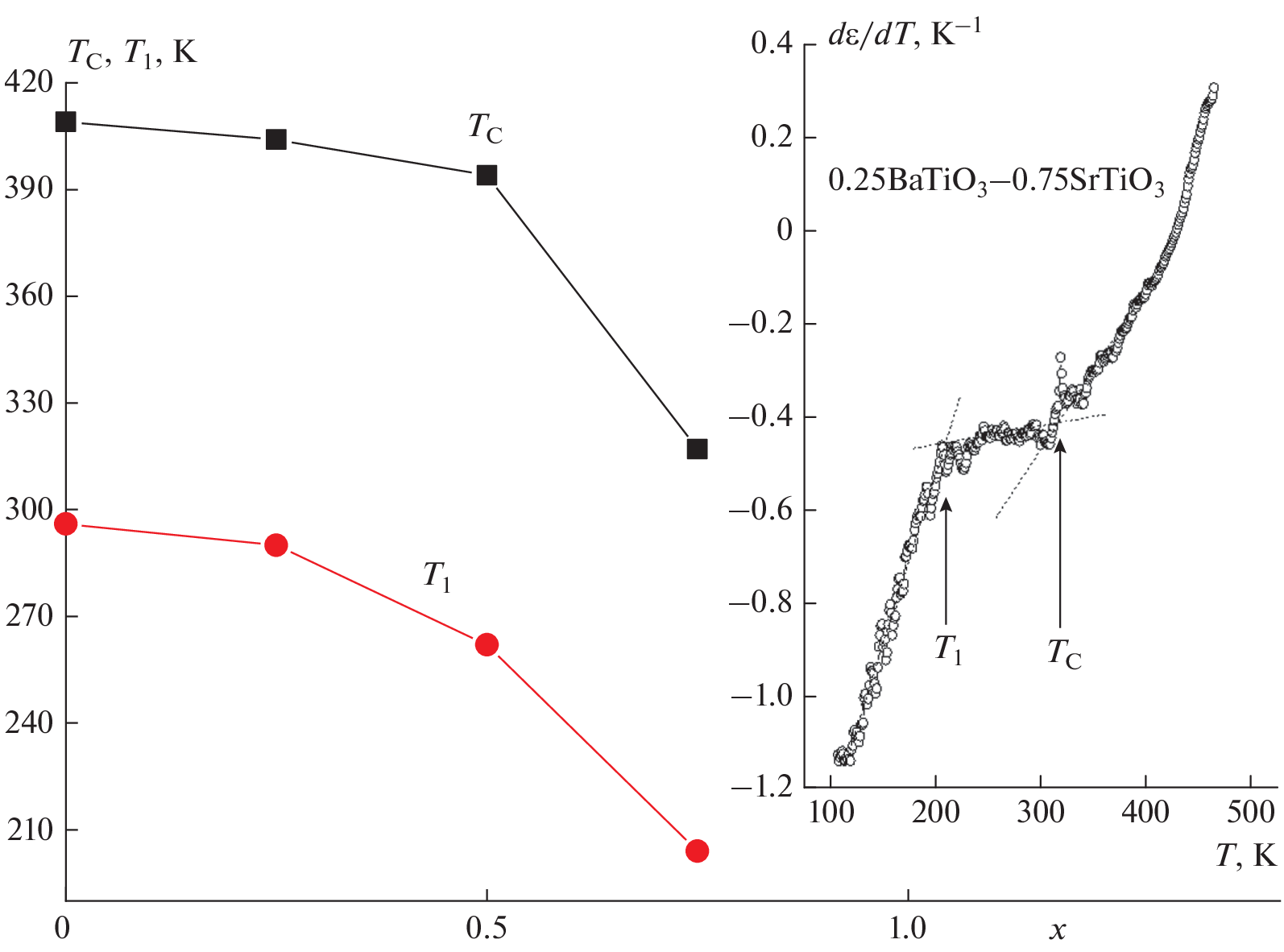

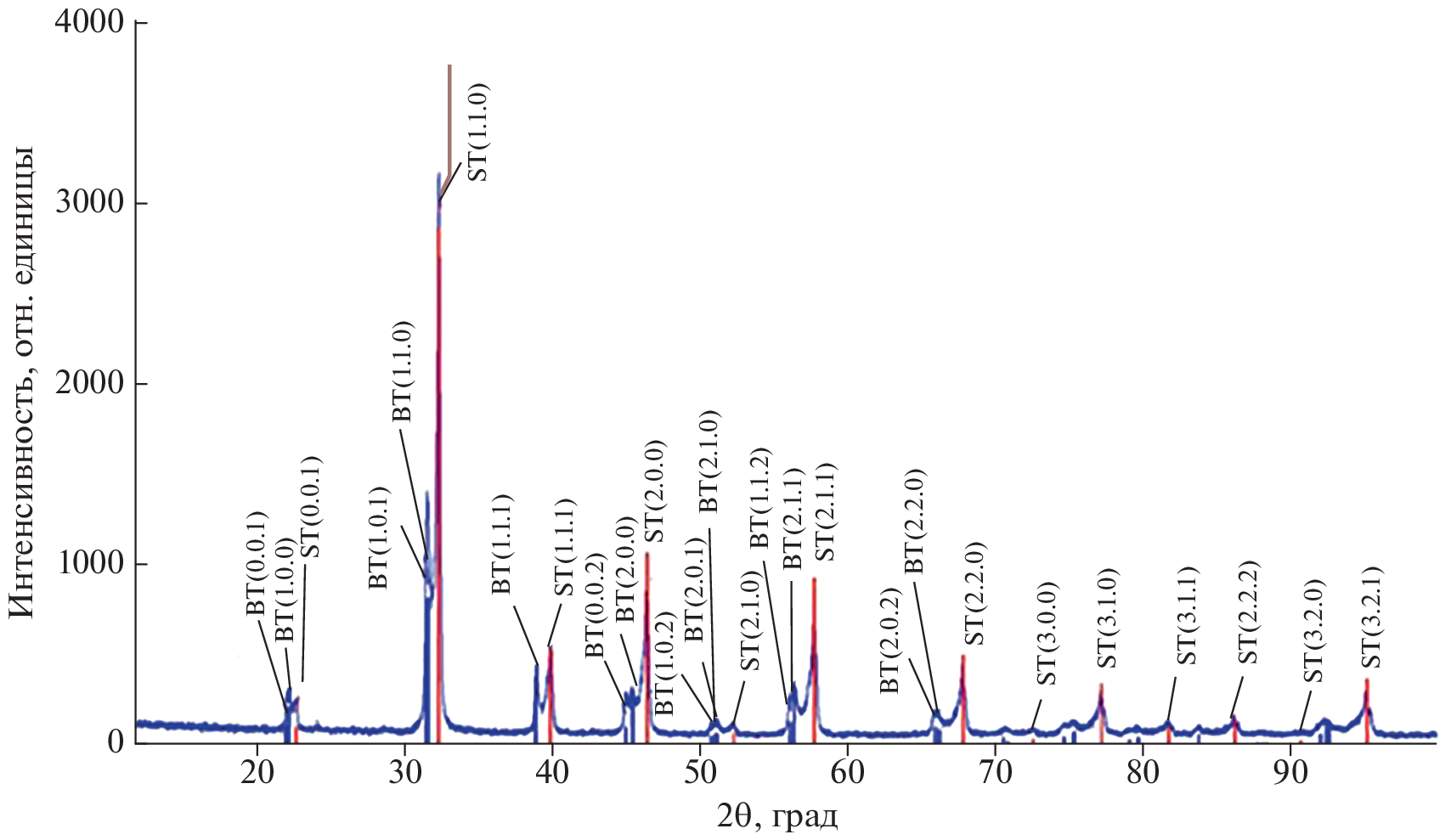

The dielectric properties of (1 – x)BaTiO₃–xSrTiO₃ (x = 0.0; 0.25; 0.50; 0.75 and 1.00) mixed nanocomposites, obtained by sintering the initial components at a temperature of 1273 K for 5 hours, have been studied within the temperature range of 100–500 K. X-ray analysis, performed at room temperature, showed that the composites are formed by BaTiO₃ (P4mm) and SrTiO₃ (Pm-3m) crystallites and do not contain Ba_{(1 –} _х)Sr_хTiO₃ solid solutions. A decrease in the temperatures of the Amm2 → P4mm → Pm-3m phase transitions in barium titanate particles with an increase in the SrTiO₃ concentration in the composite was found.

Әдебиет тізімі

Algueró M., Gregg J.M., Mitoseriu L. Nanoscale ferroelectrics and multiferroics. Key processing and characterization issues and nanoscale effects. London: John Wiley & Sons Ltd., 2016.
Коротков Л.Н., Толстых Н.А., Короткова Т.Н. и др. // Изв. РАН. Сер. физ. 2020. Т. 84. № 9. С. 1258; Korotkov L.N., Tolstykh N.A., Korotkova T.N. et al. // Bull. Russ. Acad. Sci. Phys. 2020. V. 84. No. 9. P. 1068.
Stukova E.V. // Inorg. Mater. Appl. Res. 2011. V. 2. No. 5. P. 434.
Стукова Е.В. // Изв. РАН. Сер. физ. 2013. Т. 77. № 8. С. 1138; Stukova E.V. // Bull. Russ. Acad. Sci. Phys. 2013. V. 77. No. 8. P. 1032.
Baryshnikov S., Milinskiy A., Stukova E. // Ferroelectr. 2018. V. 536. No. 1. P. 91.
Толстых Н.А., Короткова Т.Н., Аль Джафари Ф.Д. и др. // Изв. РАН. Сер. физ. 2019. Т. 83. № 9. С. 1193; Tolstykh N.A., Korotkova T.N., Al’ Jaafary F.D. et al. // Bull. Russ. Acad. Sci. Phys. 2019. V. 83. No. 9. P. 1086.
Лайнс М. Сегнетоэлектрики и родственные им материалы. М.: Мир. 1981. 736 с.
Emelianov N.A., Budaev A.V., Perez Azahuanche F.R. et al. // Ferroelectrics. 2022. V. 590. No. 1. P. 206.
Bakken K., Pedersen V.N., Blichfeld A.B. et al. // ACS Omega. 2021. V. 6. No. 14. P. 9567.
Lemanov V.V., Smirnova E.P., Syrnikov P.P., Tarakanov E.A. // Phys. Rev. B. 1996. V. 54. No. 5. P. 3151.
Блистанов А.А. Бондаренко В.С., Переломова Н.В. и др. Акустические кристаллы. Справочник. М.: Наука. Главн. ред. физ-мат. лит., 1982. 632 с.
Приседский В.В. Нестехиометрические сегнетоэлектрики АIIBIVO3. Донецк: Ноулидж, 2011. 267 с.
Lee S. Defect-phase equilibrium and ferroelectric phase transition behavior in non-stoichiometric BaTiO3 under various equilibrium conditions. PhD thesis. The Pennsylvania State University, 2006. 259 p.
Airimioaei M., Buscaglia M.T., Tredici I. et al. // J. Mater. Chem. C. 2017. V. 5. No. 35. P. 9028.
