Kinetics of nucleation during electrodeposition of zinc and nickel from ammonium chloride electrolytes

Full Text

ВВЕДЕНИЕ

Гальванические покрытия сплавами Zn–Ni, построенными на основе цинка (гамма-фаза), являются наиболее устойчивыми к коррозии [1–6], а также могут служить основой для формирования микро- и нанопористых никельсодержащих электродных материалов методом селективного растворения цинка [7–10]. Хлоридно-аммонийные электролиты являются одними из наиболее распространенных при электрохимическом получении сплавов Zn–Ni, обогащенных цинком [1, 5, 11–17]. Для целенаправленного и обоснованного выбора условий электрохимического синтеза покрытий заданного химического и фазового состава необходимо знание кинетических закономерностей катодного осаждения Zn, Ni-сплава на этапе гетерогенного зародышеобразования. При этом установление механизма и диффузионно-кинетических параметров нуклеационного процесса при катодном восстановлении цинка и никеля из кислых хлоридных электролитов осложнено такими факторами, как аномальный характер соосаждения металлов [1, 12, 14, 18–23] и протекание побочного процесса катодного восстановления водорода [24–26].

При аномальном соосаждении скорость катодного процесса с участием электроположительного металла ниже, чем электроотрицательного. Как следствие, формирующийся металлический осадок оказывается обогащенным не по никелю, а по цинку [27]. Вероятность реализации аномального механизма совместного осаждения никеля и цинка зависит от различных факторов, прежде всего от соотношения ионов никеля и цинка в электролите, электродного потенциала и плотности тока [14, 19, 20, 28]. Преимущественное осаждение цинка объясняется в рамках механизма гидроксидного подавления [29–33] образованием адсорбированной пленки Zn(OH)₂ на катоде из-за локального повышения pH в ходе побочной реакции выделения водорода. Формирование такой барьерной пленки препятствует осаждению никеля [34], возможно из-за снижения диффузионной подвижности его ионов и/или числа активных центров зародышеобразования.

Наиболее распространенной при кинетическом описании потенциостатического процесса гетерогенного зародышеобразования в ходе диффузионно-контролируемого роста трехмерного металлического осадка является модель Шарифкера-Хиллса [35–37]. Для описания нуклеационной кинетики электроосаждения бинарного сплава в [38] разработана модель совместной электрокристаллизации двух металлов с образованием фаз различного типа (жидкий или твердый раствор, интерметаллическое соединение или двухфазная система). В рамках этой модели нестационарные задачи радиальной диффузии двух различных ионов объединены в форме второго закона Фика для диффузии гипотетического псевдоиона, а полученное теоретическое выражение для токового транзиента позволяет с применением нелинейного регрессионного анализа опытных хроноамперограмм определить плотность центров зародышеобразования и константу скорости нуклеационного процесса.

Вклад реакции выделения водорода в общий транзиент катодного тока при исследовании кинетики зародышеобразования в ходе электроосаждения сплавов Zn–Ni может быть установлен в рамках модели Паломара–Пардаве [39], в которой восстановление водорода рассматривается протекающим параллельно с диффузионно-контролируемым ростом металлического осадка.

Цель данной работы – установление кинетических закономерностей и определение диффузионно-кинетических параметров гетерогенного зародышеобразования и роста новой фазы при аномальном электроосаждении цинка и никеля из хлоридно-аммонийного электролита с учетом вклада побочной реакции выделения водорода и изменения состава сплава Zn–Ni, формирующегося в ходе катодного совместного выделения металлов.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Электроосаждение цинка, никеля и цинк-никелевых покрытий проводили из водных растворов следующего состава (рН 3.5±1.3): 0.04 M ZnCl₂ + 2 M NH₄Cl (1), 0.08 M NiCl₂ + 2 M NH₄Cl (2), 0.04 M ZnCl₂ + 0.08 M NiCl₂ + 2 M NH₄Cl (3) при комнатной температуре (∼20°С) в трехэлектродной электрохимической ячейке с неразделенными катодным и анодным пространствами, без перемешивания, в условиях естественной аэрации. Далее растворы (1) и (2) обозначаются в тексте как “индивидуальные растворыʺ соответствующих металлов, а раствор (3) как “раствор соосажденияʺ цинка и никеля. В качестве рабочего электрода в нестационарных исследованиях использовали золотой электрод, армированный в полимеризованную эпоксидную смолу (геометрическая площадь S_{геом, Au} = 0.14 см²). Для определения состава покрытия и токовой эффективности (выхода по току) осаждение проводили на медную пластину (S_{геом, Cu} = 1 см²). Перед электрохимическими исследованиями золотой электрод полировали на замше с водной суспензией MgO, многократно промывали дистиллированной водой, обезжиривали поверхность этанолом, снова промывали дистиллированной водой и сушили фильтровальной бумагой. Подготовка поверхности медной пластины к электрохимическому осаждению включала промывку дистиллированной водой, обезжиривание этиловым спиртом и сушку фильтровальной бумагой. Вспомогательным электродом являлась платиновая пластина, в качестве электрода сравнения использовали хлоридсеребряный электрод (х. с. э.).

Кинетику катодного осаждения цинка, никеля и цинк-никелевых покрытий изучали с применением нестационарных электрохимических методов вольтамперо- и хроноамперометрии. Измерения проводили с использованием компьютеризированного потенциостата-гальваностата IPC–Compact. Электродные потенциалы E в работе приведены по шкале стандартного водородного электрода, плотность тока i рассчитана на единицу видимой (геометрической) площади электрода. Катодные потенциодинамические кривые регистрировали, изменяя электродный потенциал во времени t от бестокового значения до Е = –1000 мВ с заданной скоростью сканирования υ = dE/dt. Кинетику нуклеации изучали методом хроноамперометрии, регистрируя токовые I, t -транзиенты при разных потенциалах осаждения E_dep = –860, –880, –900, –1000 мВ. Выход по току определяли гравиметрическим методом для цинк-никелевых сплавов, полученных в потенциостатическом режиме при пропущенном заряде, необходимом для осаждения покрытия толщиной ∼5 мкм. Химический состав цинк-никелевых покрытий определяли методом рентгеноспектрального микроанализа на установке JSM-6380LV JEOL, оснащенной системой INCA 250¹.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Согласно данным катодной вольтамперометрии электроосаждение металлов из раствора 0.08 М NiCl₂ + 0.04 M ZnCl₂ + 2 М NH₄Cl становится возможным при потенциалах отрицательнее –850 мВ, когда на поляризационной кривой формируется четкий максимум, высота и положение которого зависят от скорости сканирования потенциала (рис. 1а). Наличие единственного пика на катодной вольтамперограмме позволяет предположить, что цинк и никель осаждаются одновременно в данной области потенциалов. При этом осаждение Ni из индивидуального электролита 0.08 М NiCl₂ + 2 М NH₄Cl начинается при намного менее отрицательных потенциалах (рис. 1а, кривая 3ʺ). Видно, что при переходе к смешанному электролиту соосаждения 0.08 М NiCl₂ + 0.04 М ZnCl₂ + 2 М NH₄Cl скорость осаждения резко снижается, а область потенциалов осаждения сплава цинк-никель соответствует электроосаждению цинка из 0.04 M ZnCl₂ + 2 М NH₄Cl. На вольтамперограмме, полученной в этом индивидуальном растворе, в исследуемой области потенциалов не наблюдается рост тока, связанный с выделением водорода: после прохождения максимума плотность тока только снижается вплоть до Е = –1000 мВ (рис. 1а, кривая 3ʹ).

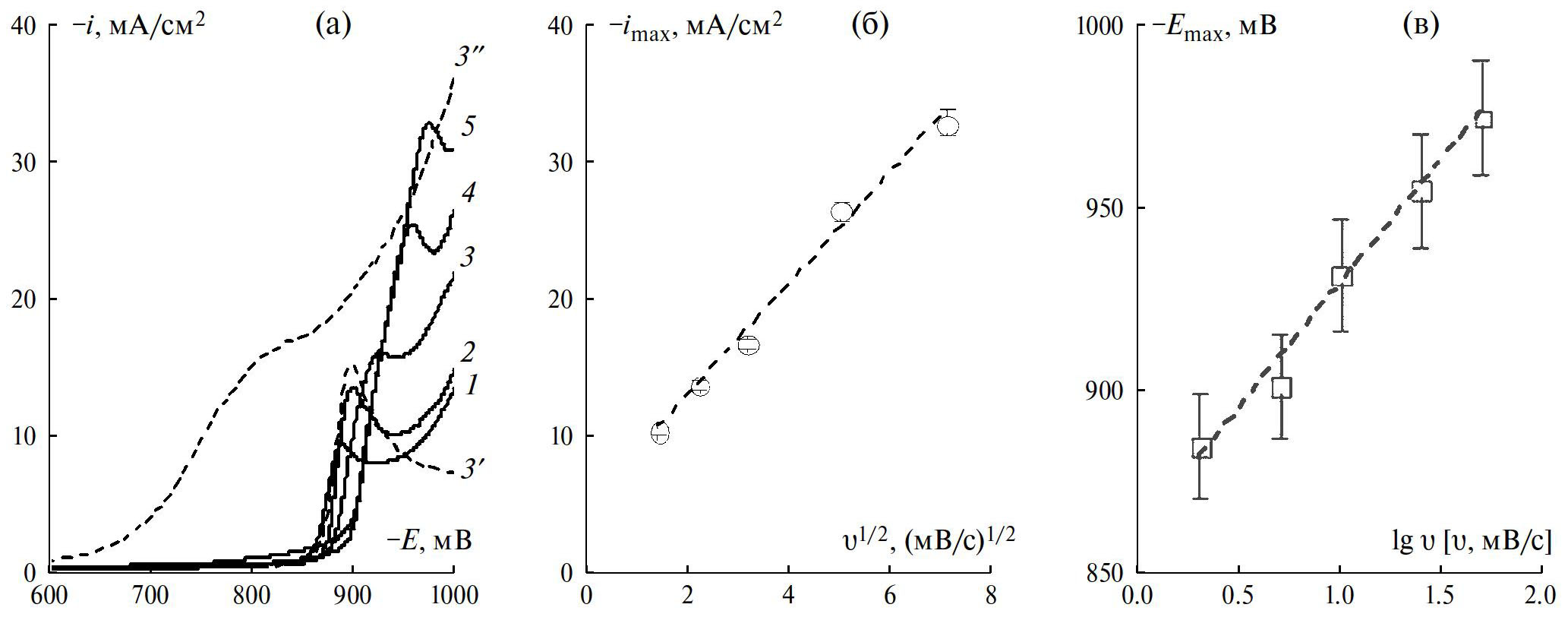

Рис. 1. (а) Катодные вольтамперограммы, полученные на Au-электроде в 0.08 М NiCl₂ + 0.04 M ZnCl₂ + 2 М NH₄Cl (1–5), 0.04 M ZnCl₂ + 2 М NH₄Cl (3ʹ) и 0.08 М NiCl₂ + 2 М NH₄Cl (3ʺ) при разных скоростях сканирования потенциала: 2 (1), 5 (2), 10 (3, 3ʹ, 3ʺ), 25 (4), 50 (5) мВ/с. (б) Зависимость плотности тока максимума от квадратного корня из скорости сканирования потенциала. (в) Зависимость потенциала максимума от логарифма скорости сканирования потенциала.

В случае же осаждения никеля, для которого характерна высокая каталитическая активность в реакции восстановления водорода, напротив, процесс сопровождается интенсивным выделением Н₂, что находит отражение в резком росте катодного тока на поляризационной кривой (рис. 1а, кривая 3ʺ). В свою очередь, при осаждении из 0.08 М NiCl₂ + 0.04 М ZnCl₂ + 2 М NH₄Cl вклад реакции выделения водорода (РВВ) также становится заметным при потенциалах Е < –950 мВ, что косвенно подтверждает формирование никельсодержащей фазы.

Плотность тока максимума вольтамперограммы линейно увеличивается с ростом скорости сканирования потенциала в i_max, υ^1/2-координатах Рендлса–Шевчика, что свидетельствует о диффузионных ограничениях [40] процесса осаждения сплавов цинк-никель из хлоридно-аммонийного электролита (рис. 1б). При этом потенциал максимума сдвигается в отрицательную сторону при увеличении скорости потенциодинамического сканирования (рис. 1в), а зависимость Е_max от lgυ линейна, что позволяет сделать вывод о необратимости стадии переноса заряда [40].

Для установления кинетики гетерогенного зародышеобразования при катодном соосаждении цинка и никеля регистрировали токовые транзиенты при потенциалах в окрестности вольтамперометрического пика (рис. 2а).

Рис. 2. (а) Катодные хроноамперограммы, полученные на Au-электроде в 0.08 М NiCl₂ + 0.04 M ZnCl₂ + 2 М NH₄Cl при разных потенциалах осаждения Е_dep = –860 (1), –880 (2), –900 (3), –1000 (4) мВ. Пустые маркеры – экспериментальные данные, сплошные линии – результат нелинейного регрессионного анализа по формуле (15). (б) Хроноамперограммы, перестроенные в коттрелевых координатах.

Независимо от потенциала осаждения на хроноамперограммах выявляется начальный участок спада тока с дальнейшим формированием максимума и выходом на стационарное значение при больших временах. Наблюдаемый пик на i, t-кривой характерен для нуклеационных процессов; его высота и положение зависят от потенциала осаждения: при более отрицательных значениях E_dep максимум тока формируется при меньших временах, а его высота увеличивается. Следует отметить, что участок хроноамперограммы, отвечающий временам t > t_max, подчиняется уравнению Коттреля (рис. 2б). Наряду с критерием Рендлса–Шевчика, это подтверждает диффузионный контроль катодного соосаждения цинка и никеля из хлоридно-аммонийного электролита. При этом коттрелевы участки хроноамперограмм не совпадают при разных катодных потенциалах и не экстраполируются в начало координат, что противоречит теории потенциостатического диффузионно-контролируемого катодного процесса [40]. Это можно объяснить протеканием параллельного процесса восстановления водорода, скорости которого (i_PR) отвечает отрезок, отсекаемый на оси ординат при экстраполяции линейных участков i, t^–1/2-кривых на момент времени t → ∞ (рис. 2б, пунктир). Видно, что вклад побочного процесса возрастает при смещении потенциала осаждения в отрицательную сторону, что можно объяснить ускорением реакции выделения водорода при увеличении катодного перенапряжения.

Сопоставление катодных хроноамперограмм, полученных в растворе соосаждения цинка и никеля, с i, t-кривыми в индивидуальных растворах солей металлов (рис. 3) позволяет выявить отличительные особенности катодного поведения исследуемых систем при потенциостатической поляризации.

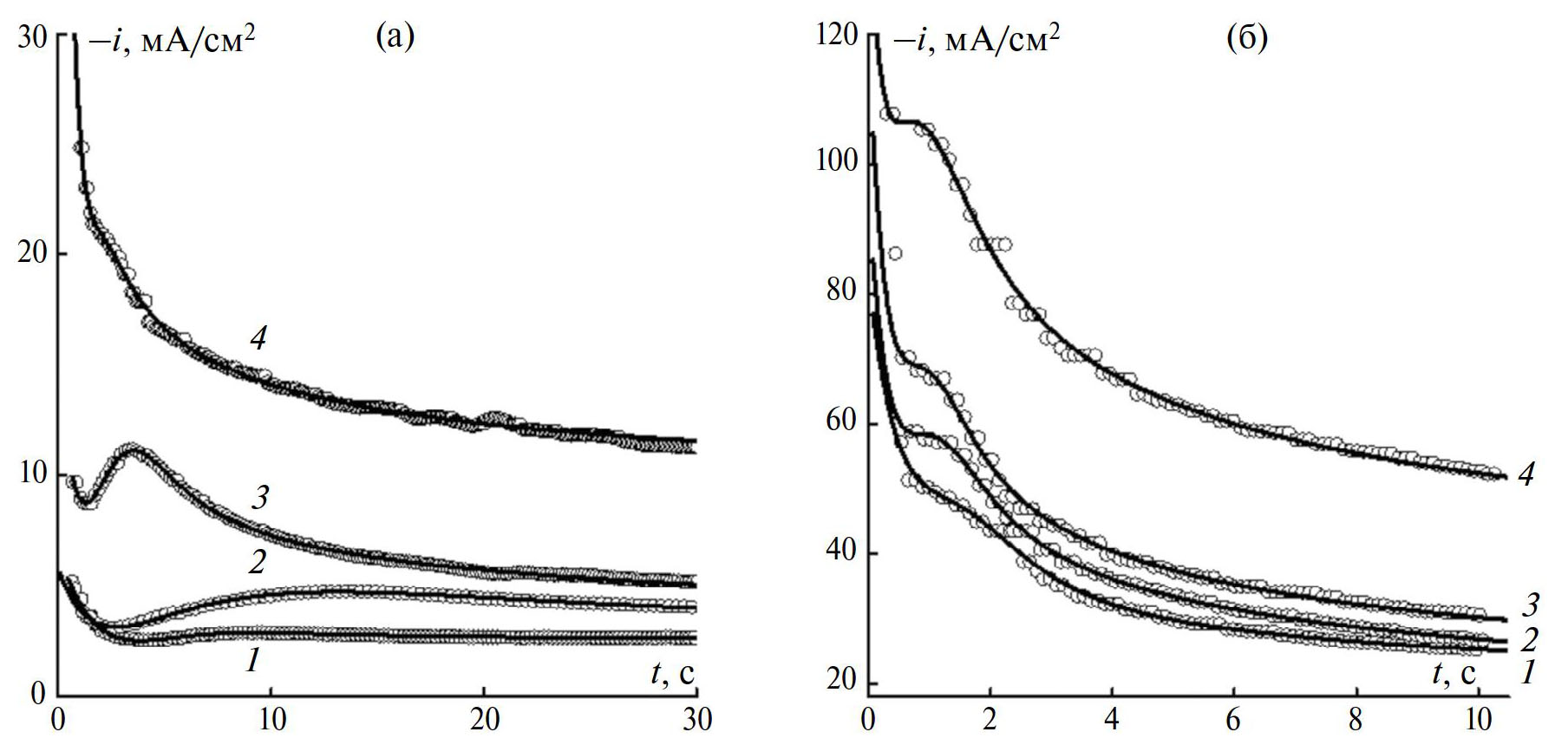

Рис. 3. Катодные хроноамперограммы, полученные на Au-электроде в 0.04 M ZnCl₂ + 2 М NH₄Cl (а) и 0.08 M NiCl₂ + 2 М NH₄Cl (б) при потенциалах осаждения Е = –860 (1), –880 (2), –900 (3), –1000 (4) мВ. Пустые маркеры – экспериментальные данные, сплошные линии – результат нелинейного регрессионного анализа по формуле (14).

Видно, что токи осаждения при заданном потенциале снижаются в ряду Ni → Zn–Ni → Zn, а нуклеационные максимумы при осаждении индивидуальных металлов выражены в намного меньшей степени (особенно в случае никеля) по сравнению с системой цинк-никель. Очевидно, наиболее высокие катодные токи на никеле наблюдаются, в том числе, по причине относительного большого вклада реакции выделения водорода на этом металле. Однако учитывая данные вольтамперометрии, следует заключить, что и парциальная скорость процесса восстановления Ni будет сравнительно велика в исследуемой области потенциалов. При этом в присутствии цинка она сильно снижается, что можно объяснить механизмом гидроксидного подавления (hydroxide suppression mechanism) [41–43]. Согласно этому механизму, увеличение рН в приэлектродном слое раствора электролита в ходе реакции выделения водорода способствует образованию пленки гидроксида цинка Zn(OH)_2(ads), адсорбирующегося на катоде, которая препятствует переносу ионов никеля к его поверхности. Следствием гидроксидного подавления является аномальное соосаждение Ni и Zn, при котором соотношение скоростей восстановления электроположительного (никеля) и электроотрицательного (цинка) компонентов, а значит и их атомных долей в получаемом покрытии, ниже отношения концентраций ионов Ni²⁺/Zn²⁺ в растворе электролита.

Аномальный характер катодного осаждения никеля и цинка в исследуемой системе подтверждается данными прямого измерения локального химического состава поверхностного слоя осаждаемого покрытия методом рентгеноспектрального анализа (рис. 4).

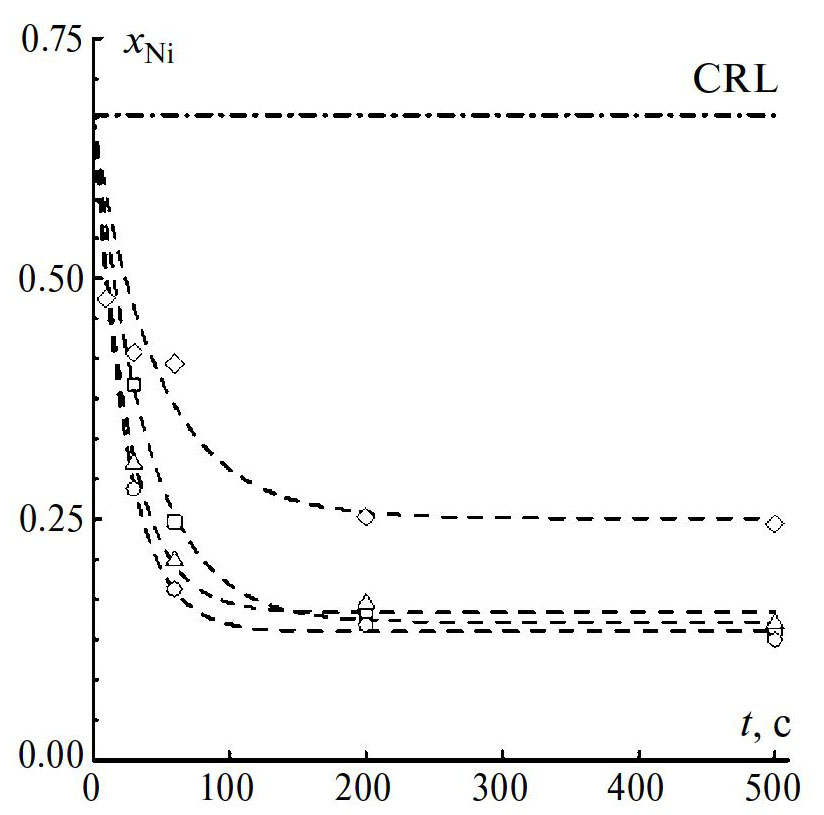

Рис. 4. Изменение атомной доли никеля в покрытии, осажденном из 0.08 M NiCl₂ + 0.04 M ZnCl₂ + + 2 М NH₄Cl при потенциалах Е_dep = –860 ($\mathbf{○}$), –880 ($\mathbf{△}$), –900 ($\mathbf{\square }$), –1000 ($\mathbf{▱}$) мВ. Пунктир – результат нелинейного регрессионного анализа по формуле (1). Уровень CRL (composition reference line) соответствует атомной доле никеля в случае нормального осаждения, когда соотношение концентраций металлов в сплаве и ионов в растворе совпадает $\left(x_{Ni}/x_{Zn}=c_{N{i}^{2+}}^0/c_{Z{n}^{2+}}^0=2\right)$.

Действительно, содержание никеля в покрытии ниже значения $x_{\mathrm{Ni}}=c_{{\mathrm{Ni}}^{2+}}^0/\left(c_{{\mathrm{Ni}}^{2+}}^0+c_{{\mathrm{Zn}}^{2+}}^0\right)=0.08/\left(0.08+0.04\right)=0.67$ (CRL-линия на рис. 4), отвечающего заданному отношению концентраций ионов в растворе $c_{{\mathrm{Ni}}^{2+}}^0/c_{{\mathrm{Zn}}^{2+}}^0=0.08/0.04=2$. Пониженное по сравнению с ожидаемым содержание никеля в сплаве коррелирует с результатами катодной вольтамперометрии (рис. 1а, кривые 3ʺ и 3) и хроноамперометрии (рис. 2а и 3б), согласно которым скорость осаждения сплава намного ниже скорости осаждения никеля при данном Е, т.е. восстановление ионов Ni²⁺ из электролита соосаждения существенно замедляется в присутствии ионов цинка. При этом на начальном этапе доля никеля в сплаве достаточно высокая, что позволяет предположить нормальный характер соосаждения непосредственно в момент инициации катодного процесса, когда механизм гидроксидного подавления, скорее всего, еще не реализуется. Исходя из данного предположения, зависимость атомной доли никеля в покрытии от времени удалось описать экспоненциальной формулой:

$x_{\mathrm{Ni}}\left(t\right)=a+b\cdot \exp \left(-c/t\right)$, (1)

аппроксимационные коэффициенты которого (a, b, c) определены методом нелинейного регрессионного анализа (табл. 1).

Таблица 1. Коэффициенты аппроксимации в уравнении (1) и выход по току для процесса катодного соосаждения никеля и цинка из 0.08 M NiCl₂ + 0.04 M ZnCl₂ + 2 М NH₄Cl

По данным о химическом составе покрытий Zn–Ni гравиметрическим методом определили выход по току, который снижается при смещении потенциала в отрицательную сторону (табл. 1). Это можно объяснить увеличением вклада реакции выделения Н₂ в общий катодный ток.

Таким образом, при анализе потенциостатических хроноамперограмм в ходе установления механизма и кинетики нуклеации цинка и никеля при их соосаждении из хлоридно-аммонийного электролита необходимо принимать во внимание несколько факторов: аномальный характер соосаждения металлов, изменение химического состава покрытия во времени на начальном этапе процесса осаждения, а также протекание побочного процесса восстановления водорода.

Для установления механизма и определения диффузионно-кинетических параметров нуклеации и роста зародыша с учетом всех этих факторов проводили сопоставление экспериментальных хроноамперограмм с теоретическими соотношениями, описывающими токовый транзиент.

В случае процессов осаждения цинка и никеля из индивидуальных растворов использовали модель Шарифкера-Хиллса [35–37], в рамках которой зависимость плотности тока электрокристаллизации металла i_dep от времени нуклеации t подчиняется следующему уравнению:

$i_{\mathrm{dep}}^{\text{metal}}\left(t\right)=\frac{zF{D}^{1/2}{c}^0}{{\pi }^{1/2}{t}^{1/2}}\cdot {\mathrm{\theta }}^{\mathrm{metal}}\left(t\right)$. (2)

Здесь

$\begin{array}{c}{\mathrm{\theta }}^{\mathrm{metal}}\left(t\right)=\\ =\left\{1-\exp \left[-N_0\pi D{\left(8\pi c^0{V}_m\right)}^{1/2}\left(t-\frac{1-\exp \left(-At\right)}{A}\right)\right]\right\}\end{array}$ (3)

представляет собой долю поверхности электрода, соответствующую площади диффузионных зон растущих кластеров осаждаемого металла, z – число электронов, участвующих в реакции восстановления иона металла (z = 2 для никеля и цинка), F = 96485 Кл/моль – постоянная Фарадея, D – коэффициент диффузии иона осаждаемого металла (см²/с), c⁰ – концентрация иона осаждаемого металла в объеме раствора (моль/дм³), V_m – молярный объем осадка ($V_{\mathrm{m},\mathrm{Ni}}$= 6.6 см³/моль, $V_{\mathrm{m},\mathrm{Zn}}$= 9.2 см³/моль), N₀ – плотность центров зародышеобразования (см^–2), A – константа скорости нуклеационного процесса (с^–1).

Для теоретического описания электроосаждения сплава Zn–Ni за основу взята модель нуклеации/роста биметаллической фазы при потенциостатической катодной поляризации [38], в рамках которой диффузионные задачи для двух различных ионов ${\mathrm{M}}_1^{{\mathrm{z}}_1+}$ и ${\mathrm{M}}_2^{{\mathrm{z}}_2+}$ с объемными концентрациями ${с}_1^0$ и ${с}_2^0$ объединены в нестационарную задачу диффузионного массопереноса псевдоиона с объемной концентрацией $c*={с}_1^0=\gamma {с}_2^0$ $\left(\gamma ={с}_1^0/{с}_2^0\right)$ и кажущимся коэффициентом диффузии

$D_a=\frac{\gamma D_1+D_2}{\gamma +1}$. (4)

Токовый транзиент электроосаждения бинарной системы описывается выражением

$i_{\mathrm{dep}}^{\mathrm{alloy}}\left(t\right)=\frac{F{D}_{w}c*}{{\pi }^{1/2}{D}_a^{1/2}{t}^{1/2}}\cdot {\mathrm{\theta }}^{\mathrm{alloy}}\left(t\right)$ (5)

и включает z₁ и z₂ – число электронов, участвующих в соответствующих реакциях восстановления металлов (в настоящей работе 1 – Ni²⁺, 2 – Zn²⁺, z₁ = z₂ = 2), а также коэффициент электромассопереноса

$D_w=\frac{z_1\gamma D_1+z_2{D}_2}{\gamma \left[z_1{c}_1^0/\left(c_1^0+c_2^0\right)+z_2{c}_2^0/\left(c_1^0+c_2^0\right)\right]}$, (6)

который является средневзвешенной характеристикой, учитывающей соответствующие вклады обоих компонентов в общий поток [38]. Входящая в выражение (5) доля поверхности электрода ${\mathrm{\theta }}^{\mathrm{alloy}}\left(t\right)$, занимаемая диффузионными зонами кластеров осаждаемых металлов, в данном случае задается соотношением

${\mathrm{\theta }}^{\mathrm{alloy}}\left(t\right)=\left\{1-\exp \left[-N_0\pi D_a^{1/2}{D}_w^{1/2}\times {\left[8\pi c{V}_m\left(t\right)\right]}^{1/2}\left(t-\frac{1-\exp \left(-At\right)}{A}\right)\right]\right\}$. (7)

В отличие от аналогичного выражения (3) для индивидуального металла, в формуле (7) фигурирует молярный объем бинарного сплава. В случае нормального соосаждения V_m рассчитывается как средневзвешенное молярных объемов металлов с использованием соотношения концентраций их ионов в растворе [38, 44–47]:

$V_{\mathrm{m}}=V_{\mathrm{m}\mathrm{,1}}{c}_1^0/\left(c_1^0+c_2^0\right)+V_{\mathrm{m}\mathrm{,2}}\left[1-c_1^0/\left(c_1^0+c_2^0\right)\right]$. (8)

Однако в рассматриваемой нами системе такой подход не применим из-за аномального соосаждения никеля и цинка. Поэтому в настоящей работе молярный объем сплава рассчитывали с использованием атомных долей металлов в сплаве. Кроме того, при регрессионном анализе опытных хроноамперограмм дополнительно учитывали, что V_m меняется во времени, поскольку атомные доли никеля и цинка в сплаве зависят от t:

$V_{\mathrm{m}}\left(t\right)=x_{\mathrm{Ni}}\left(t\right)V_{\mathrm{m},\mathrm{Ni}}+\left[1-x_{\mathrm{Ni}}\left(t\right)\right]V_{\mathrm{m},\mathrm{Zn}}$. (9)

Выражения (2) и (5) имеют аналогичную математическую форму, но второе включает комплексные параметры $D_w/D_a^{1/2}$ и $N_0{D}_a^{1/2}{D}_w^{1/2}$, зависящие от коэффициентов диффузии ионов двух различных металлов, без знания которых невозможно выделить значение плотности центров зародышеобразования N₀, что затрудняет ее оценку для процесса соосаждения цинка и никеля. Поэтому коэффициенты диффузии Zn²⁺ и Ni²⁺ были независимо определены сопоставлением выражения Шарифкера-Хиллса (2) с опытными хроноамперограммами осаждения индивидуальных металлов из соответствующих хлоридно-аммонийных электролитов при тех же катодных потенциалах, что и Zn, Ni-сплав.

Наряду с основными процессами электроосаждения металлов учитывали вклад реакции выделения водорода в общий транзиент катодного тока, используя подход Паломара–Пардаве [39], в рамках которого скорость восстановления протона

H⁺ + e^– → H_ads (10)

в токовых единицах может быть описана следующими выражениями:

$i_{\mathrm{PR}}^{\mathrm{metal}}\left(t\right)=k_{\mathrm{PR}}F{\left(\frac{2}{\pi }{c}^0{V}_{\mathrm{m}}\right)}^{1/2}\cdot {\mathrm{\theta }}^{\mathrm{metal}}\left(t\right)$ (11)

для осаждения индивидуального металла и

$i_{\mathrm{PR}}^{\mathrm{alloy}}\left(t\right)=k_{\mathrm{PR}}F{\left(\frac{2c^{\ast }}{\pi }\left[x_{\mathrm{Ni}}\left(t\right)V_{\mathrm{m},\mathrm{Ni}}+\left[1-x_{\mathrm{Ni}}\left(t\right)\right]V_{\mathrm{m},\mathrm{Zn}}\right]\right)}^{1/2}\cdot {\mathrm{\theta }}^{\mathrm{alloy}}\left(t\right)$ (12)

в случае осаждения сплава. Здесь k_PR – константа скорости реакции восстановления водорода (моль см^–2 с^–1).

Наблюдаемый экспериментально начальный резкий спад тока на катодных хроноамперограммах (рис. 2а и 3) противоречит рассмотренным выше моделям нуклеации, согласно которым в момент времени t = 0 скорость процесса равна нулю. Обычно такое снижение тока приписывается процессу заряжения двойного электрического слоя. Так, согласно [48, 49], соответствующий вклад в катодную плотность тока коррелирует со скоростью адсорбционных процессов с участием ионов на поверхности электрода и в ленгмюровском приближении задается экспоненциальной формулой:

$i_{\mathrm{decay}}\left(t\right)=k_1\cdot \exp \left(-k_{2}t\right)$. (13)

Альтернативная причина начального спада тока [50] связана с осаждением металла на подложке, помимо его восстановления на поверхности растущих кластеров новой фазы. Принимая во внимание, что в рамках обоих подходов снижение катодной плотности тока описывается экспоненциальной функцией (13), в настоящей работе мы не уточняли причин начального спада тока, но учитывали $i_{\mathrm{decay}}\left(t\right)$ в виде формулы (13) при численном сопоставлении экспериментальных и теоретических хроноамперограмм.

Нелинейный регрессионный анализ и определение диффузионно-кинетических параметров гетерогенной нуклеации и роста новой фазы (коэффициентов диффузии ионов цинка $D_{{\mathrm{Zn}}^{2+}}$ и никеля $D_{{\mathrm{Ni}}^{2+}}$, плотности центров зародышеобразования N₀, константы скорости нуклеационного процесса A, константы скорости реакции восстановления водорода k_PR, кажущегося коэффициента диффузии D_a, коэффициента электромассопереноса D_w) проводили в программе TableCurve методом наименьших квадратов по алгоритму Левенберга-Марквардта, используя соотношения

$i^{\mathrm{metal}}\left(t\right)=i_{\mathrm{dep}}^{\mathrm{metal}}\left(t\right)+i_{\mathrm{PR}}^{\mathrm{metal}}\left(t\right)+i_{\mathrm{decay}}\left(t\right)$, (14)

$i^{\text{alloy}}\left(t\right)=i_{\mathrm{dep}}^{\mathrm{alloy}}\left(t\right)+i_{\mathrm{PR}}^{\mathrm{alloy}}\left(t\right)+i_{\mathrm{decay}}\left(t\right)$ (15)

для обработки хроноамперограмм осаждения индивидуальных металлов и соосаждения сплава соответственно. Для увеличения сходимости в некоторых случаях (обычно при менее отрицательных потенциалах) в первых двух слагаемых формул (14) и (15) учитывали индукционный период t₀ процесса нуклеации заменой t = t – t₀ [51, 52].

Экспериментальные транзиенты тока и хроноамперограммы, рассчитанные по соотношениям (14) и (15) с учетом формул (2)–(7), (9), (11)-(13), хорошо согласуются между собой (маркеры и сплошные линии на рис. 2а и 3) с коэффициентом регрессии не менее 0.98.

По результатам нелинейного регрессионного анализа были построены парциальные хроноамперограммы процессов электрокристаллизации металлов и восстановления водорода (рис. 5) во всех исследуемых электролитах.

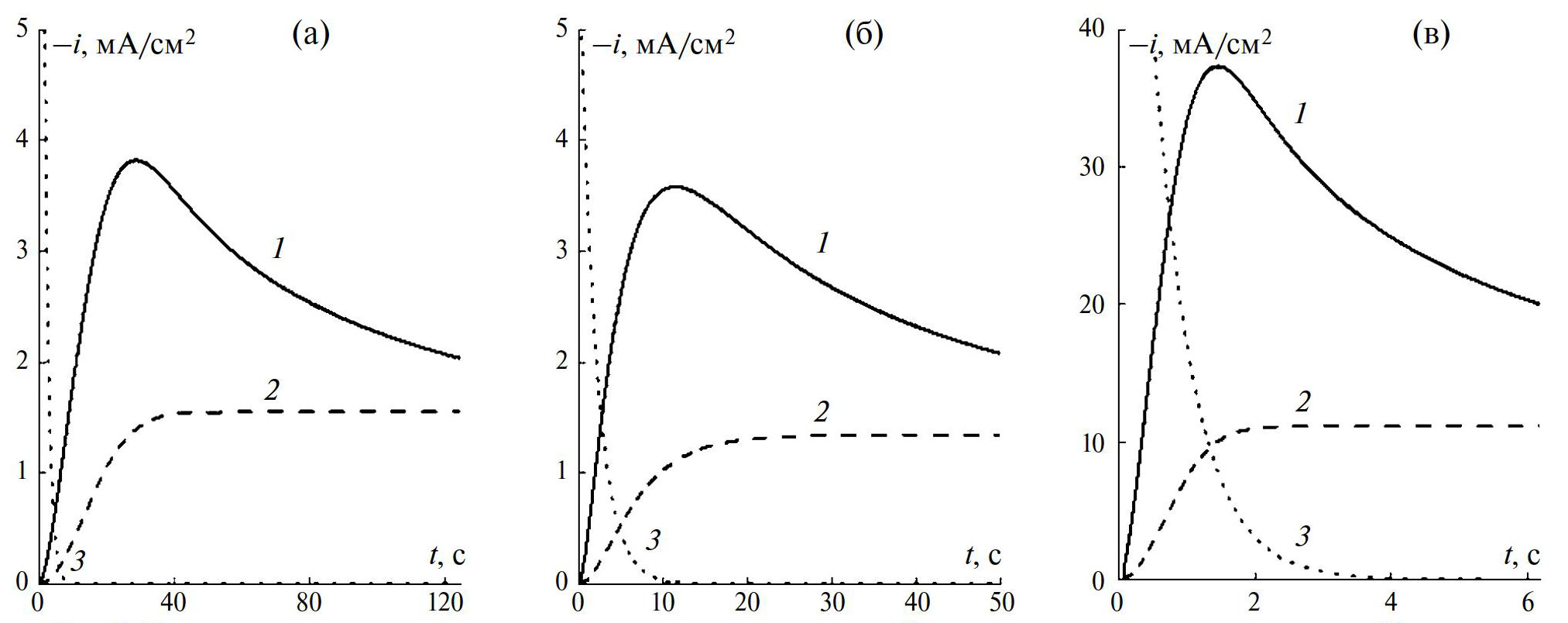

Рис. 5. Парциальные токовые транзиенты электрокристаллизации (1), реакции восстановления водорода (2) и заряжения двойного электрического слоя (3), полученные по результатам нелинейного регрессионного анализа экспериментальных хроноамперограмм на Au-электроде в 0.08 М NiCl₂ + 0.04 M ZnCl₂ + 2 М NH₄Cl (а), 0.04 M ZnCl₂ + 2 М NH₄Cl (б) и 0.08 М NiCl₂ + 2 М NH₄Cl (в) при потенциале Е = –880 мВ.

Сравнение кривых для реакции выделения водорода показывает, что значения скорости данного побочного процесса на цинке и покрытиях цинк-никель близки и относительно невелики по сравнению с никелем (рис. 5, кривые 2). Аналогичный вывод можно сделать, анализируя значения константы скорости k_PR (рис. 6а). Видно, что при смещении потенциала осаждения в катодную область k_PR увеличивается во всех исследуемых электролитах и растет в ряду Zn < Zn–Ni < Ni, что можно объяснить снижением перенапряжения выделения водорода при разблагораживании электродного потенциала и переходе от цинка к каталитически активному никелю.

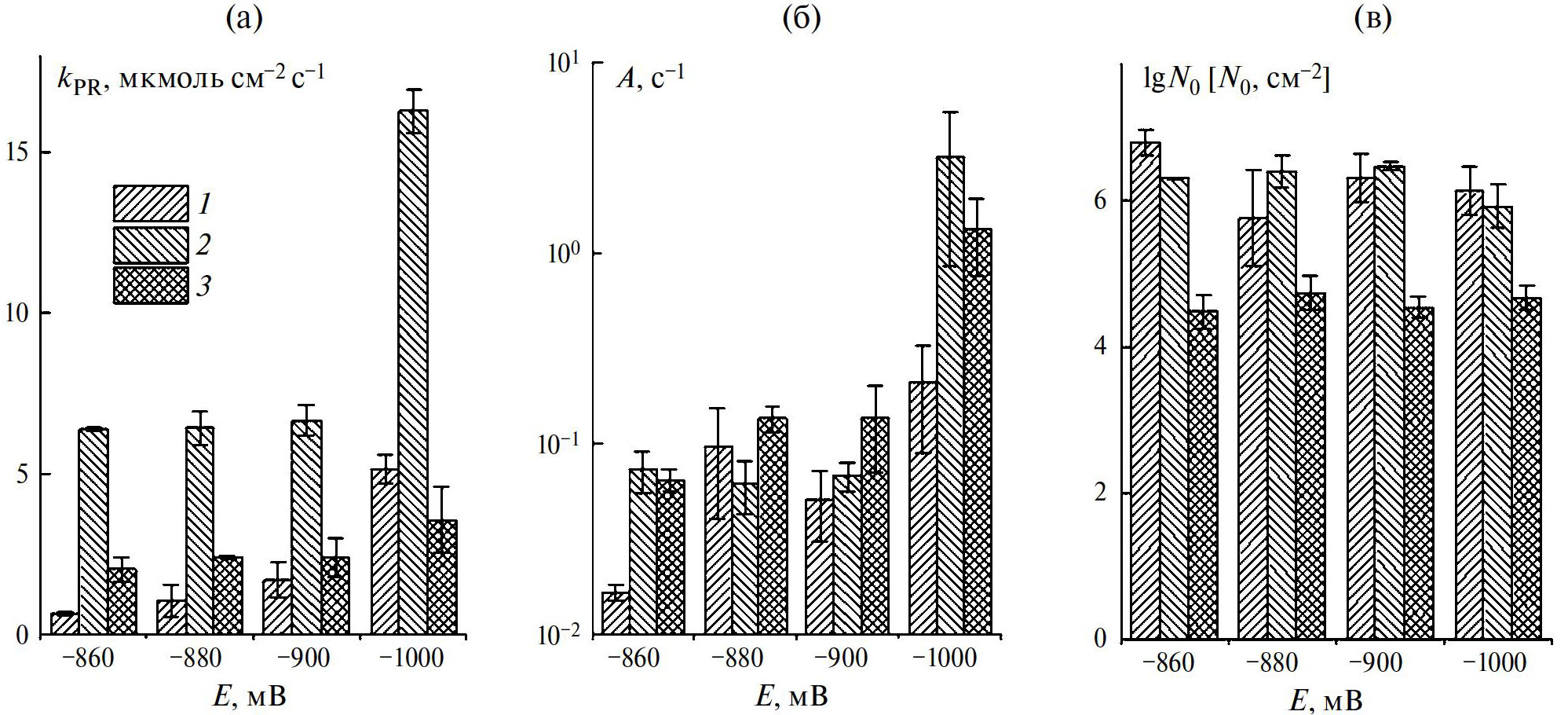

Рис. 6. Зависимости константы скорости реакции восстановления водорода (а), константы скорости нуклеационного процесса (б) и плотности центров зародышеобразования (в) от катодного потенциала, найденные по результатам нелинейного регрессионного анализа экспериментальных хроноамперограмм на Au-электроде, полученных в 0.04 M ZnCl₂ + 2 М NH₄Cl (1), 0.08 М NiCl₂ + 2 М NH₄Cl (2) и 0.08 М NiCl₂ + 0.04 M ZnCl₂ + 2 М NH₄Cl (3).

Константа скорости нуклеации А увеличивается с потенциалом и слабо меняется при переходе от одной металлической системы к другой (рис. 6б). В зависимости от значения А процесс активации потенциальных центров зародышеобразования классифицируется как мгновенный (при А ? 1/t) или непрерывный (если А = 1/t) [53]. Анализ полученных значений константы скорости нуклеации показывает, что отнести исследуемые процессы осаждения цинка, никеля и их соосаждения из хлоридно-аммонийного электролита к одному из предельных случаев активации нуклеационных центров не представляется возможным. Однако учитывая, что кинетический параметр А в среднем не превышает 3 с^–1, независимо от состава электролита осаждения, можно сделать вывод о преимущественном механизме непрерывной нуклеации, вероятность реализации которого возрастает при снижении катодного потенциала. Данный вывод коррелирует с данными для цинка [54, 55] как основного компонента осаждаемых сплавов Zn–Ni, согласно которым в растворе ZnCl₂ при малых концентрациях (от 0.01 до 0.1 М) 3D-нуклеация характеризуется непрерывной активацией центров зародышеобразования. Аналогичный режим непрерывной активации и влияние катодного потенциала ранее выявлены для хлоридных электролитов осаждения сплавов Zn–Ni в [56]: снижение вероятности реализации механизма мгновенной нуклеации связывается с образованием адсорбированных частиц ZnOH_(адс), блокирующих активные центры осаждения на катодной поверхности, тем самым препятствуя доступу и восстановлению Ni²⁺-ионов.

Оценка плотности активных центров зародышеобразования в рассматриваемой системе осложняется необходимостью разделения на составляющие комплексного параметра регрессии $N_0{D}_a^{1/2}{D}_w^{1/2}$, входящего в соотношение (7). Разделить параметры N₀, D_a и D_w становится возможным, только если известны значения коэффициентов диффузии ионов цинка и никеля в растворе соосаждения. В первом приближении для расчета значений D_a и D_w по формулам (4) и (6) использовали коэффициенты диффузии Zn²⁺ и Ni²⁺, найденные по хроноамперограммам в индивидуальных растворах (табл. 2).

Таблица 2. Значения коэффициентов диффузии ионов цинка ${\mathit{D}}_{{\mathbf{Zn}}^{\mathbf{2}\mathbf{+}}}$ и никеля ${\mathit{D}}_{{\mathbf{Ni}}^{\mathbf{2}\mathbf{+}}}$ в индивидуальных растворах, кажущегося коэффициента диффузии D_a, коэффициента электромассопереноса D_w в растворе соосаждения

Найденные значения $D_{{\mathrm{Zn}}^{2+}}$ и $D_{{\mathrm{Ni}}^{2+}}$, как и их небольшой рост при увеличении катодного потенциала, согласуются с литературными данными [57, 58]. Комплексный параметр $D_w/D_a^{1/2}$, рассчитанный альтернативными способами: по формулам (4) и (6), а также регрессионным анализом по выражению (5), – принимает близкие значения (табл. 2). Наблюдаемое различие, вероятно, связано с изменениями $D_{{\mathrm{Zn}}^{2+}}$ и $D_{{\mathrm{Ni}}^{2+}}$ при переходе от индивидуальных растворов к раствору соосаждения, в том числе по причине снижения диффузионной подвижности ионов из-за образования барьерного слоя гидроксида цинка в ходе реализации механизма гидроксидного подавления.

Оценка значений D_a и D_w позволила по значениям комплексного параметра $N_0{D}_a^{1/2}{D}_w^{1/2}$, найденного в ходе регрессионного анализа экспериментальных хроноамперограмм, определить плотность центров зародышеобразования N₀. Анализ показывает, что данная характеристика нуклеационного процесса практически не меняется при варьировании потенциала осаждения. Значения N₀ близки в случае осаждения цинка и никеля из индивидуальных растворов, но существенно (почти на два порядка величины) снижаются при переходе к цинк-никелевым покрытиям. Данный эффект наряду с уменьшением диффузионной подвижности ионов (табл. 2) может служить причиной снижения скорости восстановления ионов никеля и, как следствие, аномального соосаждения металлов из хлоридно-аммонийного электролита.

ЗАКЛЮЧЕНИЕ

Катодное соосаждение никеля и цинка из хлоридно-аммонийного электролита протекает электрохимически необратимо и контролируется стадией трехмерной диффузии к растущему осадку новой фазы бинарного сплава. Процесс осложнен протеканием параллельного процесса восстановления водорода, вклад которого в общий катодный ток увеличивается при более отрицательных потенциалах осаждения, что приводит к снижению выхода по току. Восстановление никеля в присутствии цинка сильно заторможено, что приводит к аномальному соосаждению металлов, которое подтверждается результатами рентгеноспектрального определения локального химического состава поверхностного слоя осаждаемого покрытия.

Установление механизма и диффузионно-кинетических параметров гетерогенной нуклеации при катодном осаждении покрытия цинк-никель из хлоридно-аммонийного электролита осложнено аномальным характером соосаждения металлов, изменением химического состава покрытия во времени на начальном этапе процесса осаждения, а также протеканием побочной реакции восстановления водорода.

В рамках модифицированной 3D-диффузионной модели зародышеобразования и роста новой фазы при электроосаждении бинарного сплава с применением нелинейного регрессионного анализа рассчитаны парциальные хроноамперограммы совместной электрокристаллизации никеля и цинка, а также побочного катодного процесса выделения водорода. Определены основные диффузионно-кинетические параметры нуклеационного процесса.

Значения константы скорости восстановления водорода, сопровождающей осаждение цинка и покрытий цинк-никель, близки, но ниже, чем в случае осаждения никеля, что можно объяснить невысоким содержанием каталитически активного никеля в осаждаемом покрытии.

Константа скорости нуклеации возрастает при смещении потенциала осаждения в катодную сторону и почти не изменяется при переходе от одной металлической системы к другой, не превышая 3 с^–1, что позволяет сделать вывод о преимущественной реализации механизма непрерывной нуклеации при соосаждении цинка и никеля из хлоридно-аммонийного электролита.

Плотность центров зародышеобразования почти не зависит от потенциала осаждения, принимает близкие значения для процессов осаждения цинка и никеля из индивидуальных растворов, но сильно уменьшается в случае сплавов цинк-никель, что коррелирует с замедлением восстановления ионов Ni²⁺ и аномальным характером соосаждения цинка и никеля из хлоридно-аммонийного электролита.

БЛАГОДАРНОСТИ

Авторы выражают благодарность Центру коллективного пользования научным оборудованием Воронежского государственного университета за проведение рентгеноспектрального микроанализа.

ФИНАНСИРОВАНИЕ РАБОТЫ

Работа выполнена при поддержке Министерства науки и высшего образования России в рамках соглашения № 075-15-2021-1351 в части исследования свойств функциональных материалов.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы заявляют, что у них нет конфликтов интересов или личных отношений, которые могли бы повлиять на работу, представленную в этой статье.

¹ Исследования проведены в Центре коллективного пользования научным оборудованием Воронежского государственного университета. URL: https://ckp.vsu.ru.
