Investigation of the Thermo Barrier Coatings of the Y–Al–O System Using Synchrotron Radiation

Capa

Citar

Texto integral

Acesso aberto Acesso aberto
Acesso é fechado Acesso está concedido
Acesso é fechado Somente assinantes

Resumo

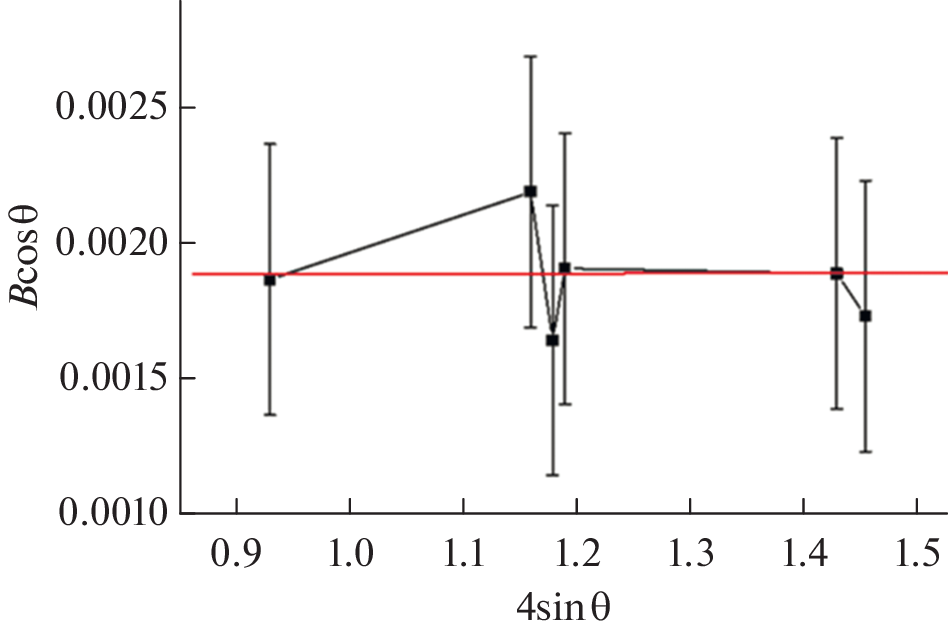

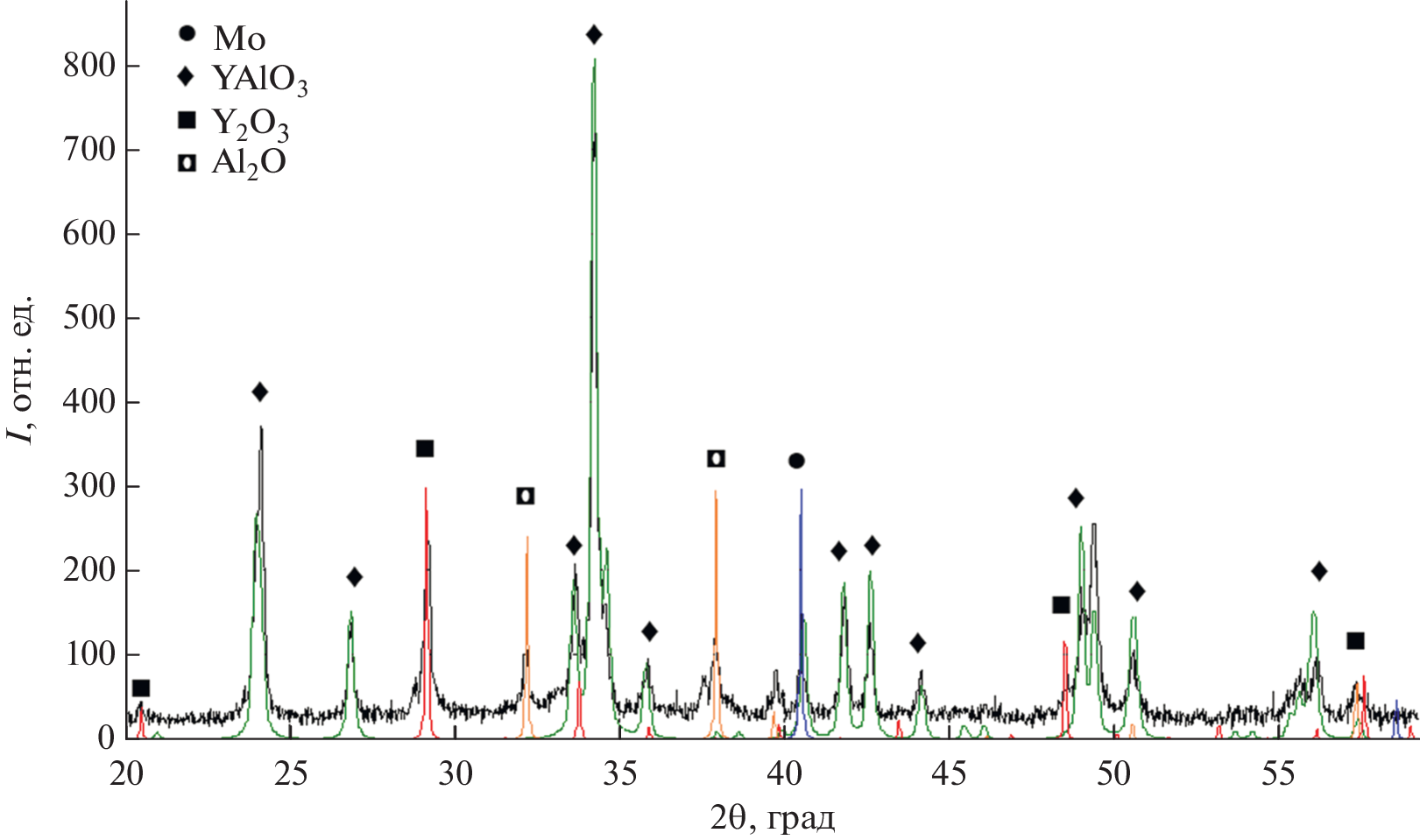

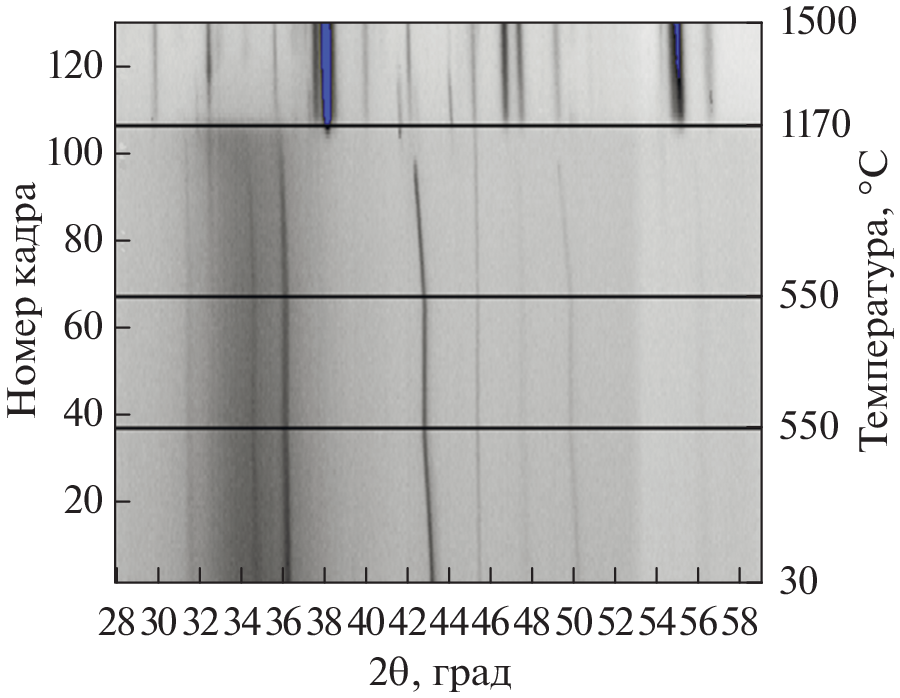

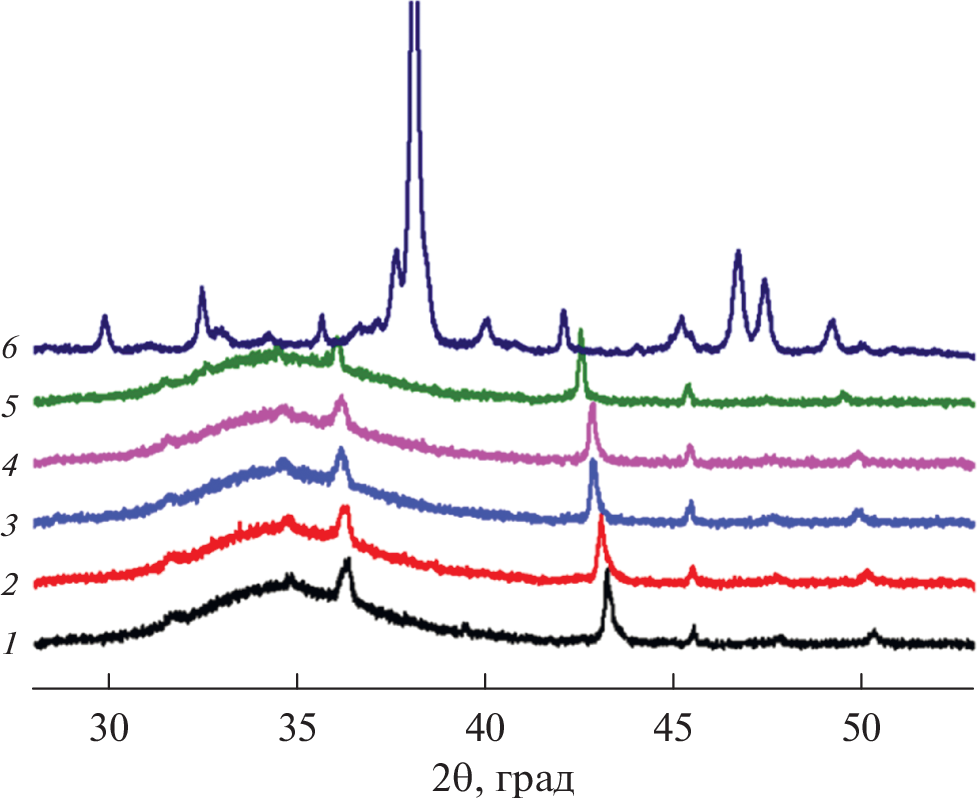

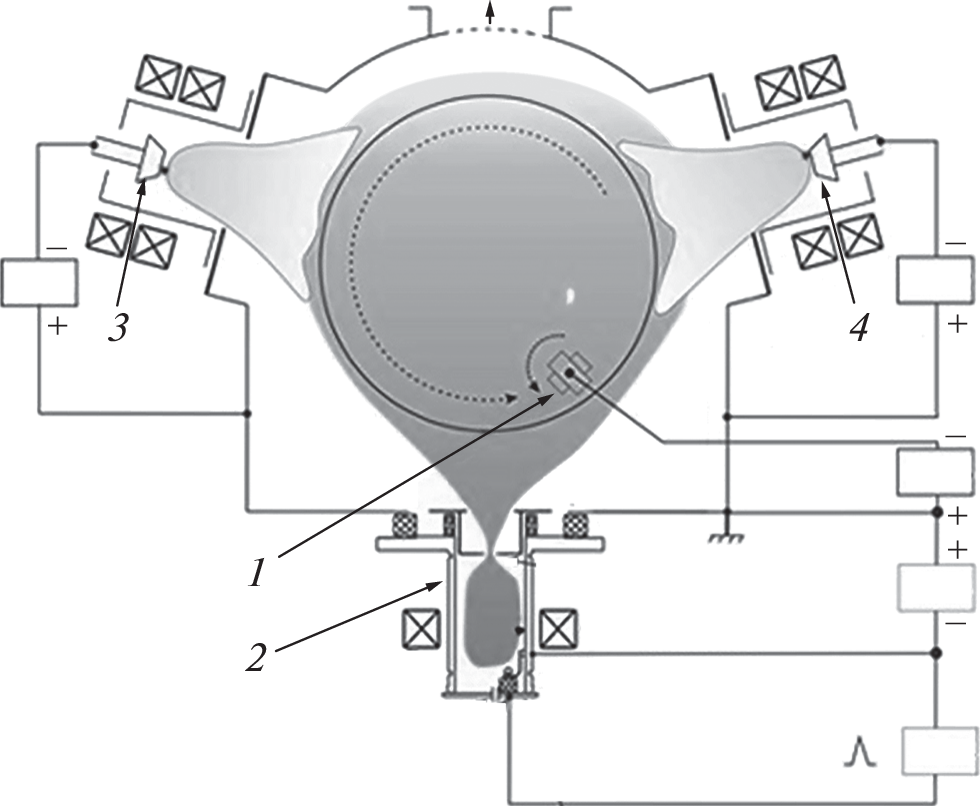

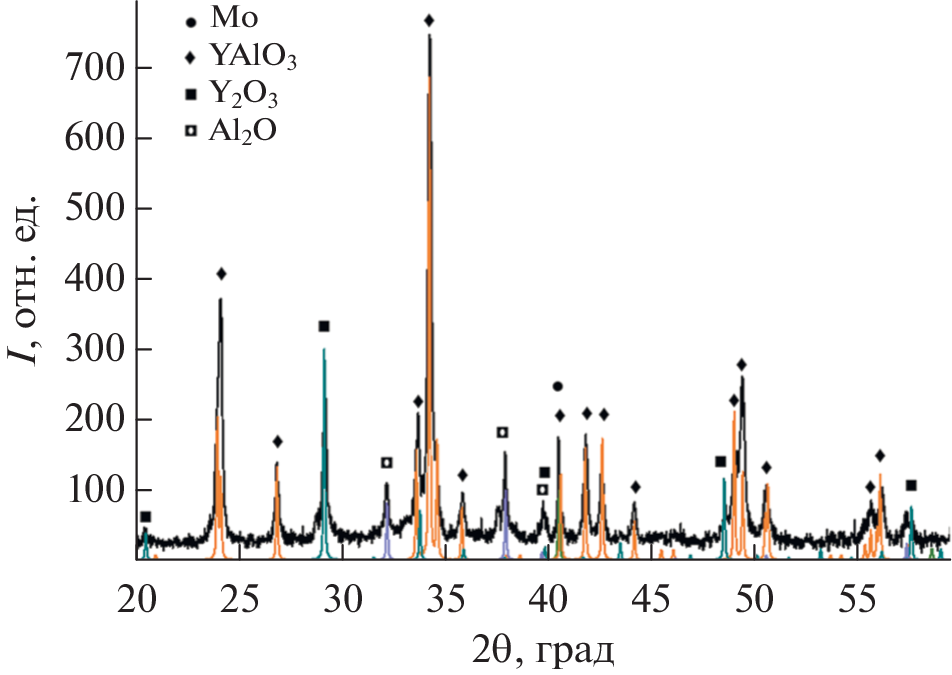

Y–Al–O thermal barrier coating was investigated using synchrotron radiation. Y–Al–O coating was deposited on molybdenum substrate using cathodic-arc deposition with two elemental cathodes made from aluminum and yttrium respectively. Phase evolution was investigated during samples heating up to 1500°C in vacuum. It was found that as-deposited coating has amorphous structure and crystallization process take place at 1160–1170°C, no another phase transformations was observed. Qualitative phase composition of coating as well as microstresses in film were determined. The results of evaluation demonstrates lack of microstresses in obtained coating. Obtained results demonstrates a possibility of Y–Al–O coating deposition by cathodic arc deposition Arc-PVD technology, and deposited coating consist of YAlO3 (predominantly), Y2O3 oxides and YAl2 intermetallic.

Sobre autores

A. Nazarov

Ufa State Aviation Technical University

Autor responsável pela correspondência
Email: nazarov_almaz15@mail.ru
Russia, 450022, Ufa

E. Vardanyan

Ufa State Aviation Technical University

Email: nazarov_almaz15@mail.ru
Russia, 450022, Ufa

A. Maslov

Ufa State Aviation Technical University

Email: nazarov_almaz15@mail.ru
Russia, 450022, Ufa

A. Nikolaev

Ufa State Aviation Technical University

Email: nazarov_almaz15@mail.ru
Russia, 450022, Ufa

K. Ramazanov

Ufa State Aviation Technical University

Email: nazarov_almaz15@mail.ru
Russia, 450022, Ufa

A. Khusainova

Ufa State Aviation Technical University

Email: nazarov_almaz15@mail.ru
Russia, 450022, Ufa

A. Shmakov

Budker Institute of Nuclear Physics of Siberian Branch RAS

Email: nazarov_almaz15@mail.ru
Russia, 630090, Novosibirsk

Bibliografia

  1. Riallant F., Cormier J., Longuet A. // Metall. Mater. Trans. A. 2014. V. 45. P. 351. https://www.doi.org/10.1007/s11661-013-1961-y
  2. Kunal M., Luis N., Calvin M.D. // Industrial & Engineering Chem. Res. 2021. V. 60. № 17. P. 6061. https://www.doi.org/10.1021/acs.iecr.1c00788
  3. Zhang C., Lv P., Xia H., Yang Z., Konovalov S. // Vacuum. 2019. V. 167. P. 263. https://www.doi.org/10.1016/j.vacuum.2019.06.022
  4. Alymov M.I., Stolin A.M., Bazhin P.M. // Industrial Laboratory. Materials Diagnostics. 2022. V. 88. № 2. P. 40. https://www.doi.org/10.26896/1028-6861-2022-88-2-40-48
  5. Bin L, Yuchen L, Changhua Z. // J. Mater. Sci. Technol. 2019. V. 35. № 5. P 833. https://www.doi.org/10.1016/j.jmst.2018.11.016
  6. Yoo Y.S. // Korean J. Chem. Eng. 2014. V. 17. P. 1.
  7. Vaßen R., Jarligo M.O., Steinke T., Mack D. E., Stöver D. // Surf. Coat. Technol. 2010. V. 205. № 4. P. 938. https://www.doi.org/10.1016/j.surfcoat.2010.08.151
  8. Uwe S. // Aerospace Sci. Technol. 2003. V. 7. № 1. P. 73. https://www.doi.org/10.1016/S1270-9638(02)00003-2
  9. Clarke D., Oechsner M., Padture N. // MRS Bulletin. 2012. V. 37. № 10. P. 891. https://www.doi.org/10.1557/mrs.2012.232
  10. Padture N. // Nature Mater. 2016. V. 15. P. 804. https://www.doi.org/10.1038/nmat4687
  11. Cao X.Q., Vassen R., Stoever D. // J. Europ. Ceram. Soc. 2004. V. 24. № 1. P. 1. https://www.doi.org/10.1016/S0955-2219(03)00129-8
  12. Мубояджян С.А. , Будиновский С.А., Гаямов А.М., Матвеев П.В. // Авиационные материалы и технологии. 2013. № 1. С. 17.
  13. Bacos M.-P., Dorvaux J.-M., Lavigne O. et al. // Aerospace Lab. 2011. Iss. 3. P. AL03-03.
  14. Shi M., Xue Zh., Zhang Zh. et al. // Surf. Coat. Technol. 2020. V. 395. P. 125913. https://www.doi.org/10.1016/j.surfcoat.2020.125913
  15. Zhan X., Li Zhen, Liu B. et al. // J. Am. Ceram. Soc. 2012. V. 95. № 4. P. 1429. https://www.doi.org/10.1111/j.1551-2916.2012.05118.x
  16. Xin Z., Zhenhua X., Xizhi F. // Mater. Lett. 2014. V. 134. P. 146. https://www.doi.org/10.1016/j.matlet.2014.07.027
  17. Lu Z. et al. // Materials Today: Proceedings. 2014. V. 1. № 1. P. 35. https://www.doi.org/10.1016/j.matpr.2014.09.009.
  18. Zhou X., Xu Zh., Fan X. et al. // Mater. Lett. 2014. V. 134. P. 146. https://www.doi.org/10.1016/j.matlet.2014.07.027

Arquivos suplementares

Arquivos suplementares
Ação
1. JATS XML
Baixar
2.

Baixar (346KB)
Metadados
3.

Baixar (204KB)
Metadados
4.

Baixar (308KB)
Metadados
5.

Baixar (106KB)
Metadados
6.

Baixar (194KB)
Metadados
7.

Baixar (49KB)
Metadados

Declaração de direitos autorais © А.Ю. Назаров, Э.Л. Варданян, А.А. Маслов, А.А. Николаев, К.Н. Рамазанов, А.М. Хусаинова, А.Н. Шмаков, 2023

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
