Синтез и исследования морфологии и структуры нанопокрытий Fe₂O₃ на пористом Al₂O₃, полученных окислением магнетронно-осажденных пленок Fe

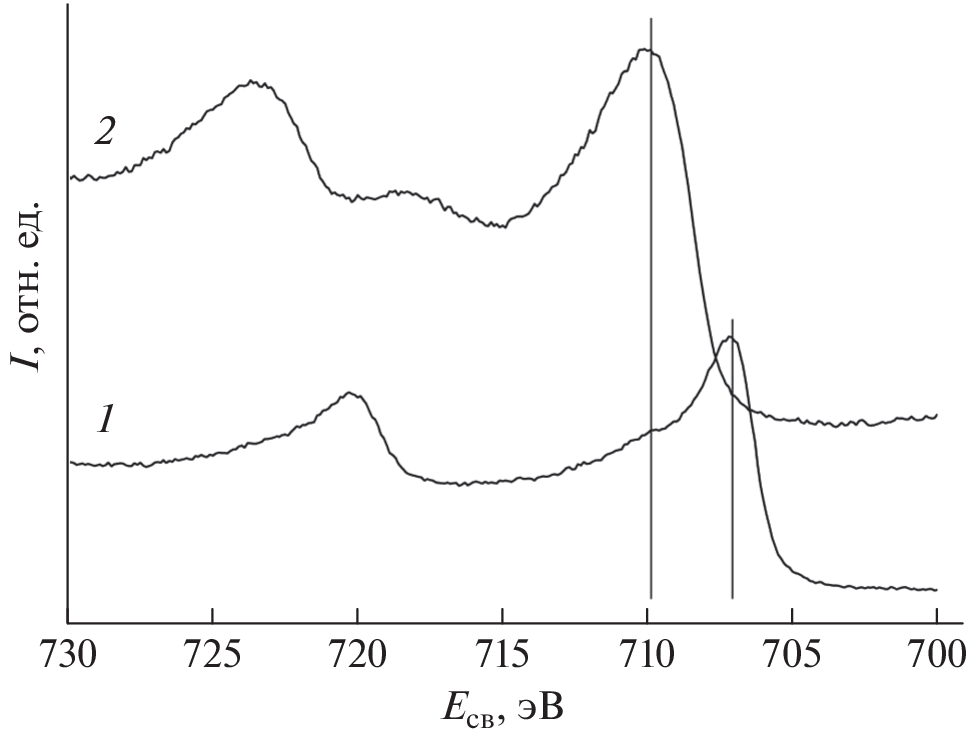

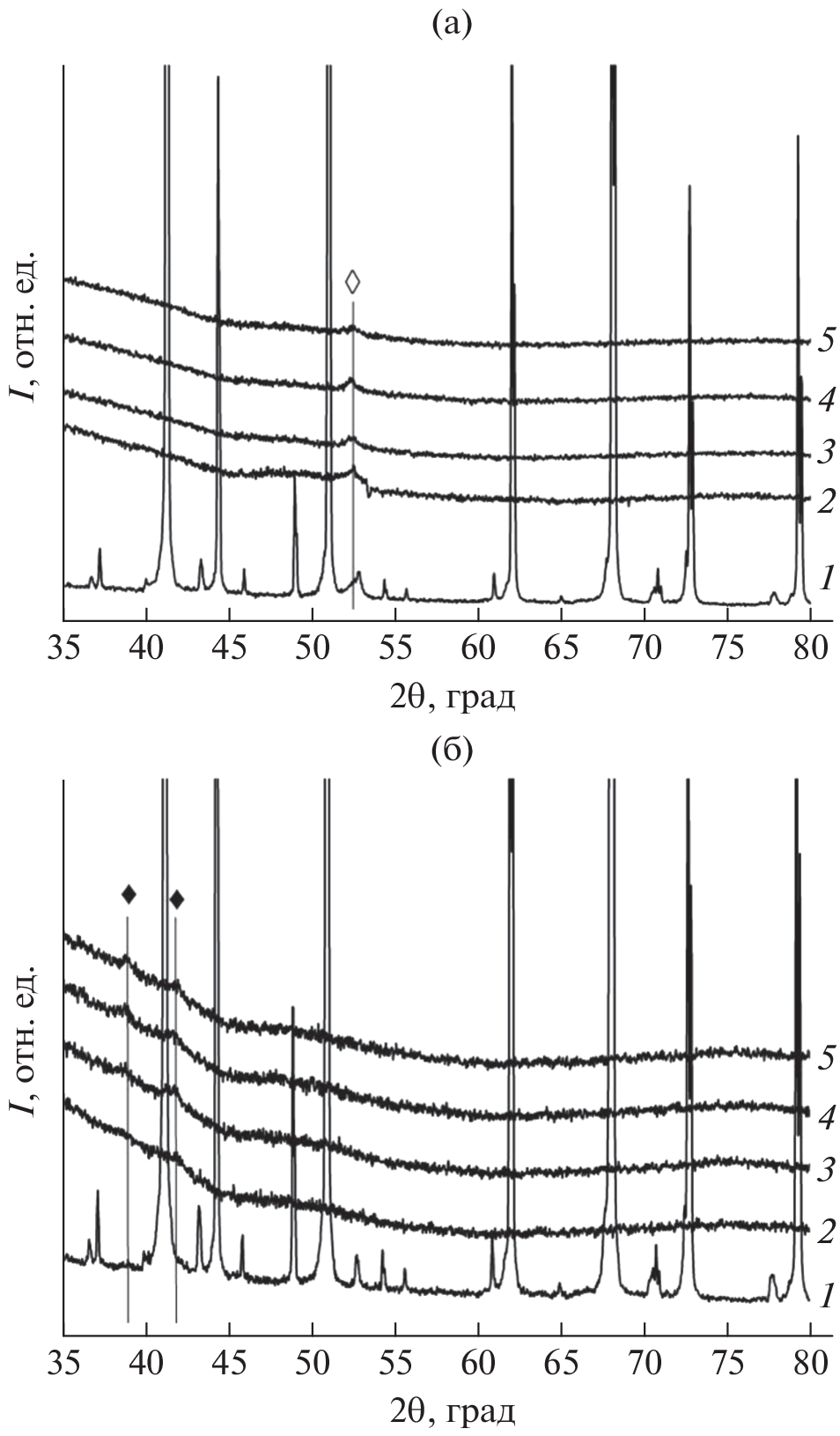

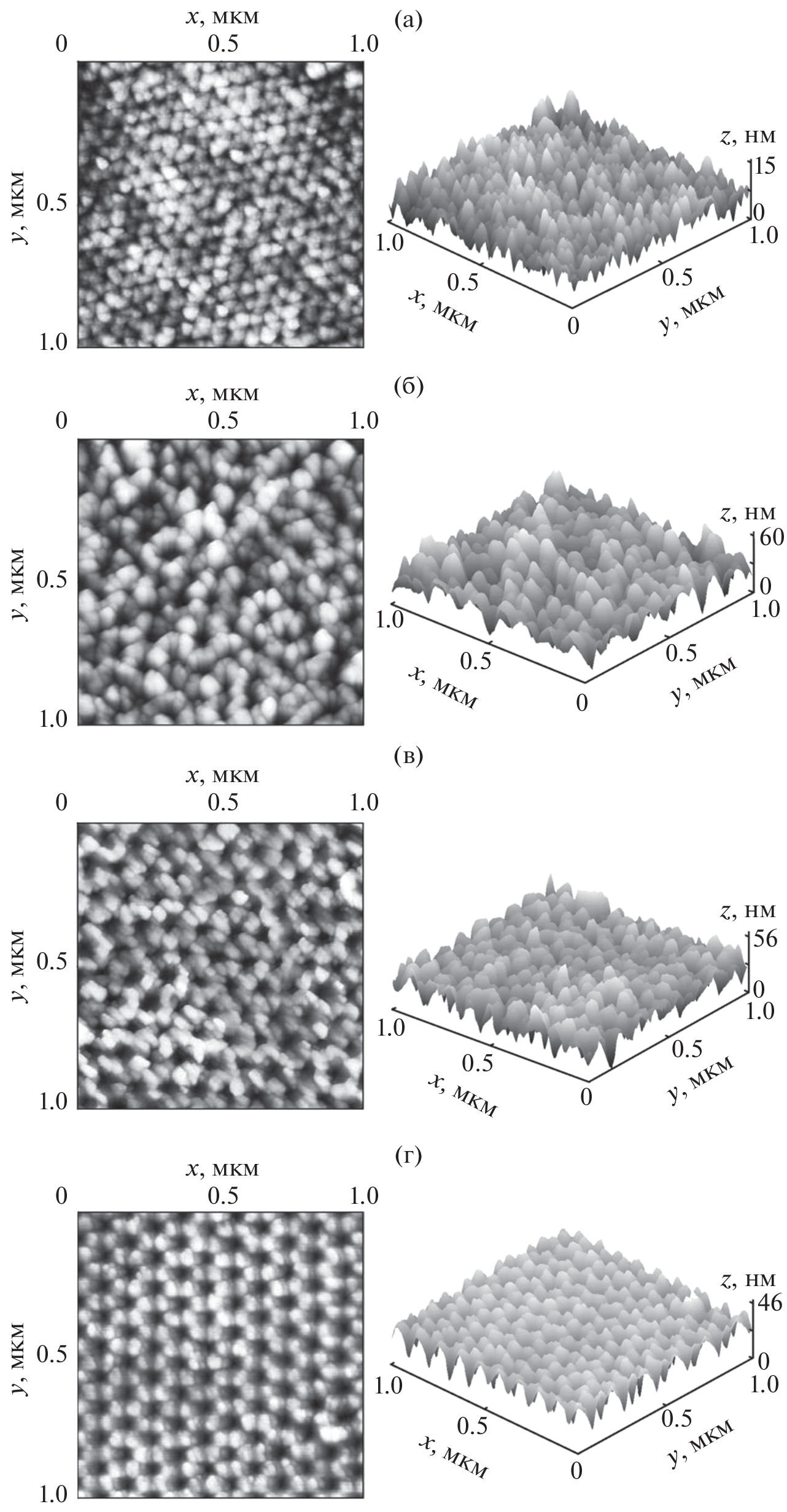

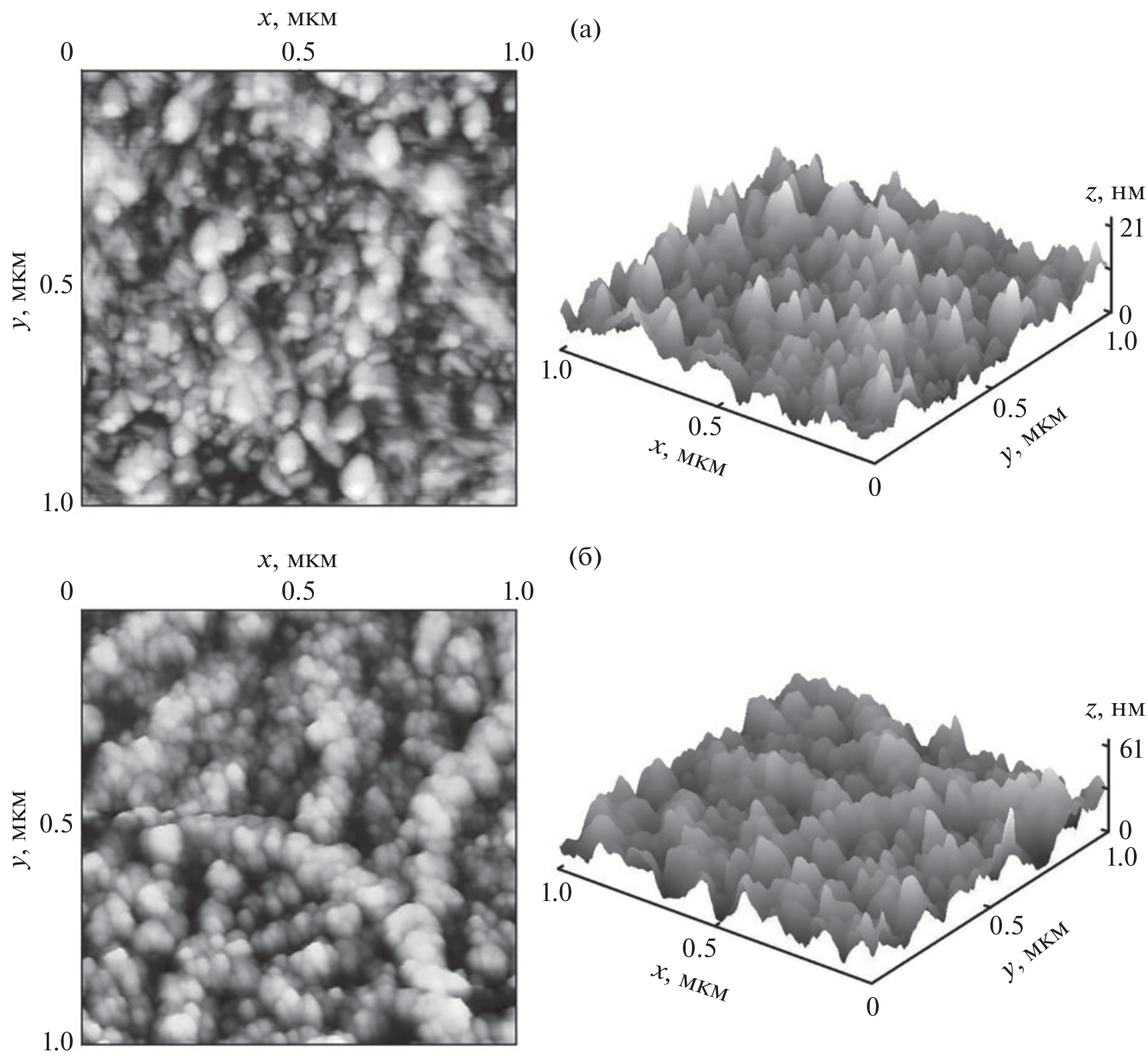

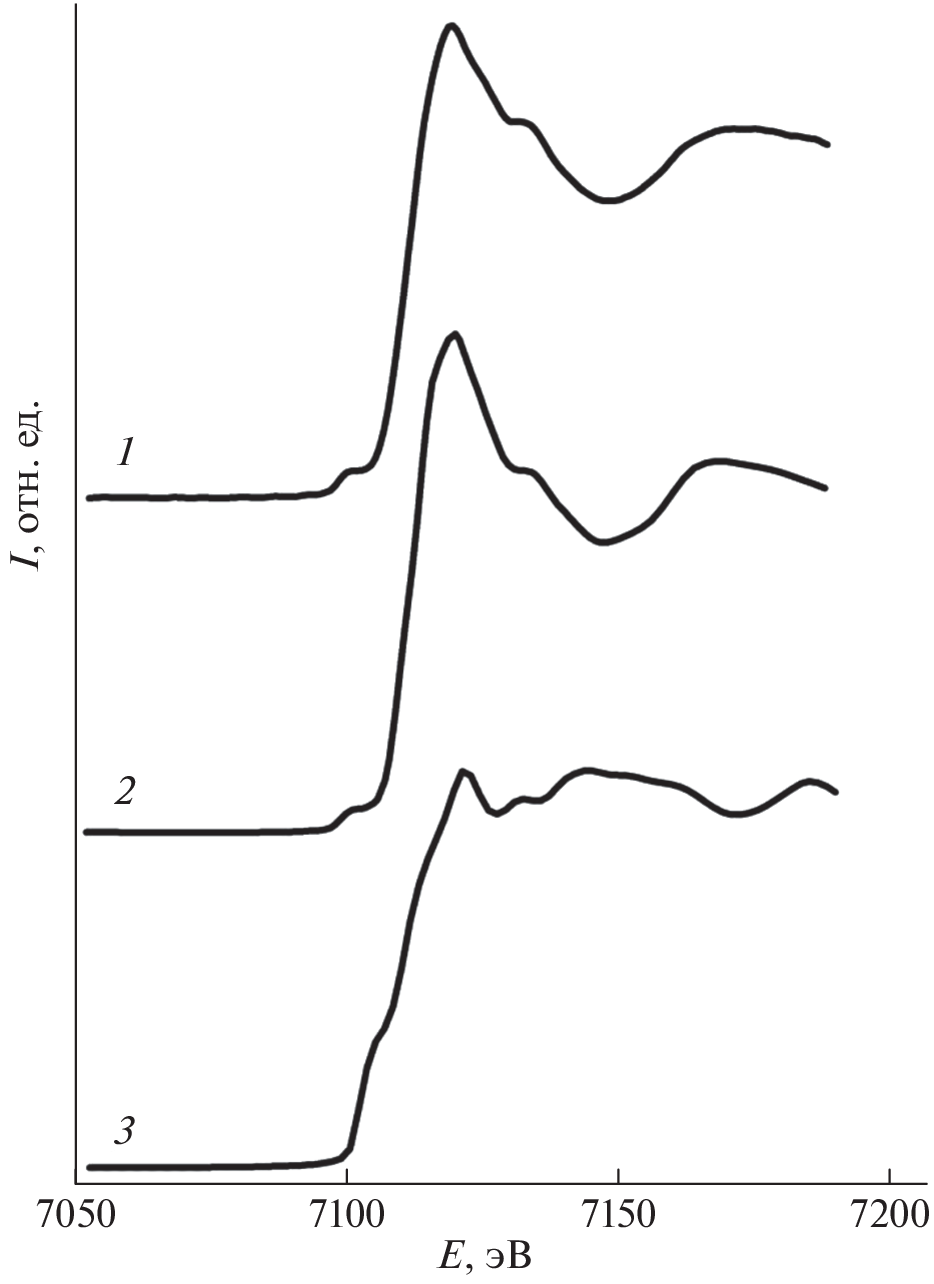

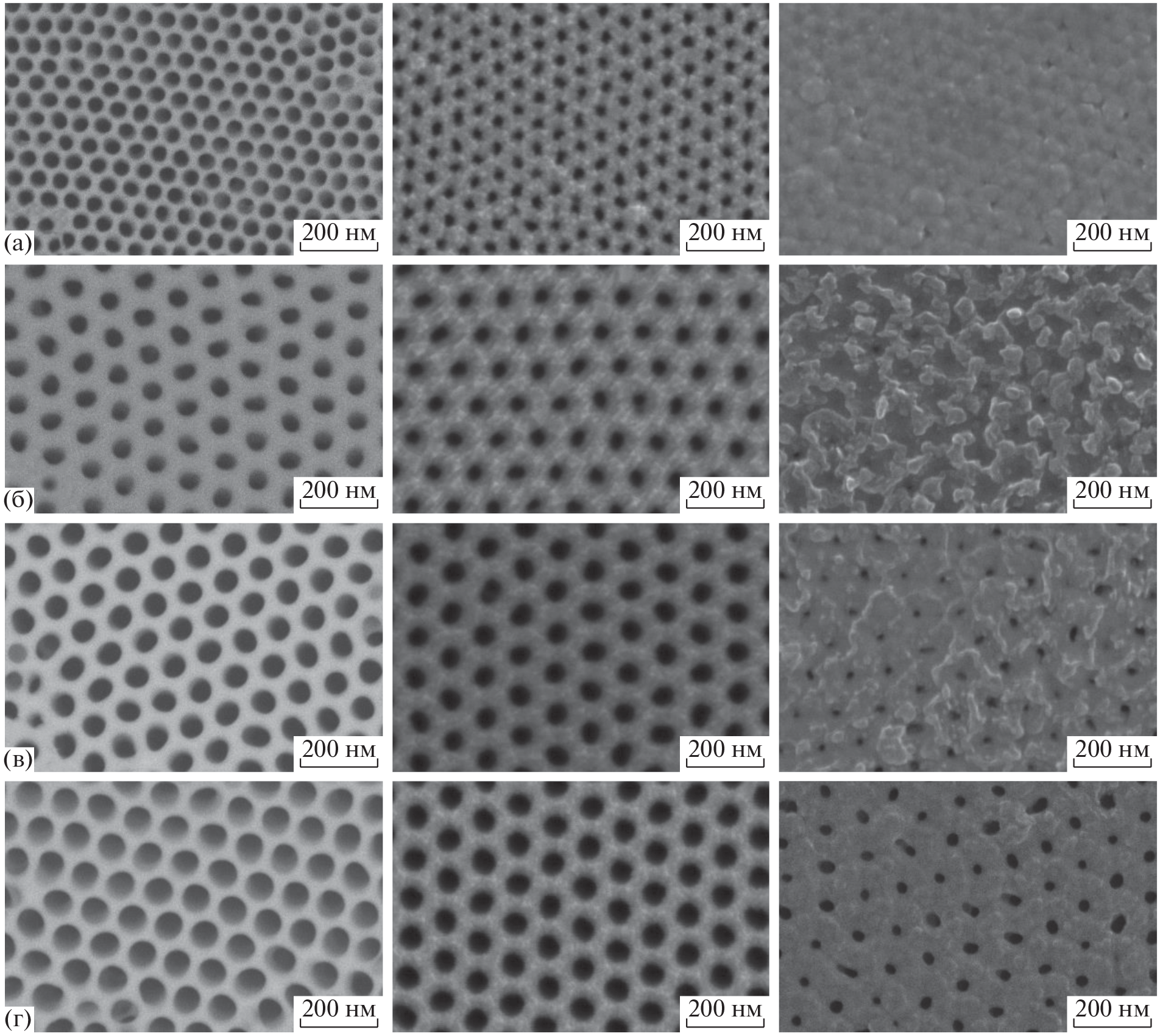

Представлены результаты исследований морфологии, кристаллической и химической структуры покрытий оксида железа(III) на поверхности пористого оксида алюминия с различной морфологией методами растровой электронной и атомно-силовой микроскопии, рентгенофазового анализа, рентгеновской фотоэлектронной спектроскопии, а также спектроскопии тонкой структуры ближней области края рентгеновского поглощения. Пленки пористого оксида алюминия были синтезированы методом двухстадийного анодного окисления алюминия в водных 0.3 М растворах серной и щавелевой кислот. Для изменения диаметра пор часть пленок травили в растворе фосфорной кислоты. Образцы нанопокрытий оксида железа были получены окислением на воздухе пленок железа, осажденных на матрицы-подложки пористого оксида алюминия методом магнетронного напыления, при температуре 300°С в течение 3 ч. Показано, что окисление приводит к двукратному увеличению толщины покрытия контрольного образца и связано с увеличением плотности оксида железа по сравнению с чистым железом. С изменением нанопористой структуры на поверхности подложек происходит изменение морфологических особенностей покрытий, заключающееся в “зарастании” пор оксидом железа. Управление процессами, приводящими к такому “зарастанию”, позволит проводить направленное изменение структурно-чувствительных свойств композитных структур на основе оксида железа.
