Определение соотношения атомов и молекул в потоке теллура с помощью масс-спектрометра

Обложка

Цитировать

Полный текст

Аннотация

Работа посвящена выяснению соотношения атомов и молекул пара теллура при взаимодействии с различными металлическими подложками (медь, никель). Атомам (Те) и молекулам (Те2), присутствующим в паровой фазе теллура, при измерениях с помощью масс-спектрометрии соответствуют токи ионов мономеров J(Те+) и димеров J(Те+2). Работа выполнена на установке для молекулярно-лучевой эпитаксии с контролем потока десорбции методом масс-спектрометрии и состояния поверхности методом дифракции быстрых электронов. Молекулярный пучок теллура был получен при помощи источника кнудсеновского типа. В настоящей работе показано, что доля мономеров в общем потоке десорбции существенно зависит от температуры подложки. Эта зависимость соответствует энергии диссоциации молекул Te2 порядка 1.18 эВ. При высоких температурах (900 K) доля мономеров Te может достигать ~85%, а при низких (650 K) ~8%. Это обстоятельство надо учитывать, когда состав паровой фазы из источника пучка может влиять на изучаемые процессы. В частности, при исследованиях с помощью масс-спектрометрии взаимодействия паровой фазы с поверхностью твердого тела, например, в процессе молекулярно-лучевой эпитаксии CdTe.

Полный текст

ВВЕДЕНИЕ

При получении таких электронных устройств, как транзисторы с высокой подвижностью электронов, лазеры, фотодетекторы важнейшим технологическим этапом является молекулярно-лучевая эпитаксия (МЛЭ) [1–4]. В частности, для производства приборов фотоники широко используют тонкие пленки материалов группы II–VI/II–VI (CdTe/HgTe). Это вызывает интерес к изучению зависимости электронных и структурных характеристик пленок на основе теллура и теллуридов от условий получения [5–10]. Важная характеристика, которую необходимо контролировать при использовании МЛЭ с источником молекулярного пучка Те — это состав паровой фазы Те. Изучению его изменения в результате взаимодействия атомов и молекул пара теллура с металлическими подложками посвящена настоящая работа.

Равновесная паровая фаза теллура, в основном, содержит двухатомные молекулы – димеры, а количество атомов и молекул из трех и более атомов — незначительно [11–15]. При измерениях с помощью масс-спектрометрии [16, 17] атомам Те и молекулам Те2 соответствуют токи ионов мономеров J(Те+) и димеров J(Те+2).

Ток ионов атомов J(Те+) часто используют как меру общего потока теллура, так как он значительно превышает ток ионов молекул J(Те2+). Это связано с тем, что ионизация димеров Те2 происходит двумя способами:

Те2 → Те+ + Те + е и Те2 → Те2+ + е,

а чувствительность квадрупольных масс-спектрометров с увеличением массы детектируемых ионов уменьшается. Однако, когда исследуют процессы, на которые состав паровой фазы может оказывать сильное влияние, требуются дополнительные измерения.

Данные эксперименты проведены на установке для молекулярно лучевой эпитаксии [18, 19]. На нагретую металлическую подложку падает постоянный поток молекул VS из источника пучка Те. V1 и V2 — потоки атомов Те и молекул Те2 соответственно. Суммарный поток десорбции атомов Те и молекул Те2 — (J1 + 2J2), выраженный в атомах Те, если не происходит конденсации пленки, равен суммарному падающему потоку VS:

Vs = V1 + 2V2 = J1 + 2J2. (1)

С помощью масс-спектрометра регистрируют уходящие с поверхности потоки атомов и молекул Те J1 и J2 . В ионном токе J(Те+) присутствует вклад от димеров Те2:

J(Те+) = k11J1 + k12J2. (2)

Ионный ток от димеров:

J(Те2+) = k22J2. (3)

Все параметры kij — константы чувствительности масс-спектрометра (размерностью ион/атом) и не зависят от изменений падающих и уходящих потоков. Настоящая работа посвящена определению вклада от димеров Те2 в ионный ток J(Те+).

Уходящие с поверхности потоки J1 и J2 и токи масс-спектрометра J(Те+) и J(Те+2) связаны такими соотношениями, которые следуют из (1), (2) и (3):

k11J1 = J(Те+) – J(Те2+)k12/k22, (4)

Vs = J1 + 2J2 = [J(Те+) –

J(Те2+) k12/k22]/k11 + 2J(Те2+)/k22,

S = k 11Vs = J(Те+) + aJ(Те2+), (5)

где S — суммарный падающий поток, выраженный в единицах ионного тока, a = (2k11 k12)/k22 = 2fd, d = k 12/k 22, f = k 11/k 22.

Величина a = (2k11 k12 ) / k 22 показывает насколько отличается J(Те+) от k11Vs , т. е. как характеризует он общий поток Те, а ее знак, что больше — удвоенная вероятность регистрации иона Те+ от мономера Те — 2k11 или от димера Те2k12. Измеряя J(Те+) и J(Те2+) при различных температурах подложки T и неизменном падающем потоке можно рассчитать постоянные величины a и S в уравнении (5).

ЭКСПЕРИМЕНТ

Скорости реакций ассоциации мономеров и диссоциации димеров зависят от температуры образца T. При изменении температуры соотношение димеров и мономеров в уходящих с поверхности потоках изменяется. Диапазон изменения выбран в высокотемпературной области, где не происходит конденсации пленки. На рис. 1 показан типичный пример экспериментальных данных. На рис. 1а и 1б — ионные токи J(Те+) и J(Те2+), записанные при изменении температуры образца от 930 до 700 К. Здесь и далее ионный ток выражен в пА. Там же указаны интервалы для измерения фона, когда закрыта заслонка падающего пучка (МV) или масс-спектрометра (МS). На рис. 1в показано изменение температуры образца T. При уменьшении температуры образца ионный ток мономеров уменьшается почти в два раза (рис. 1а), а ионный ток димеров увеличивается более чем в три раза (рис. 1б). В начале замера, при высокой температуре образца (T = 930 К), отношение ионных токов J(Те+)/J(Те2+) = 0.67/0.016 = 42, а в конце, при T = 700 К, J(Те+)/J(Те2+) = 0.37/0.1 = 3.7. В данном примере соотношение токов изменятся более чем в 10 раз! Очевидно, что в этих условиях ионный ток мономеров не является мерой общего потока десорбции теллура, который остается постоянным.

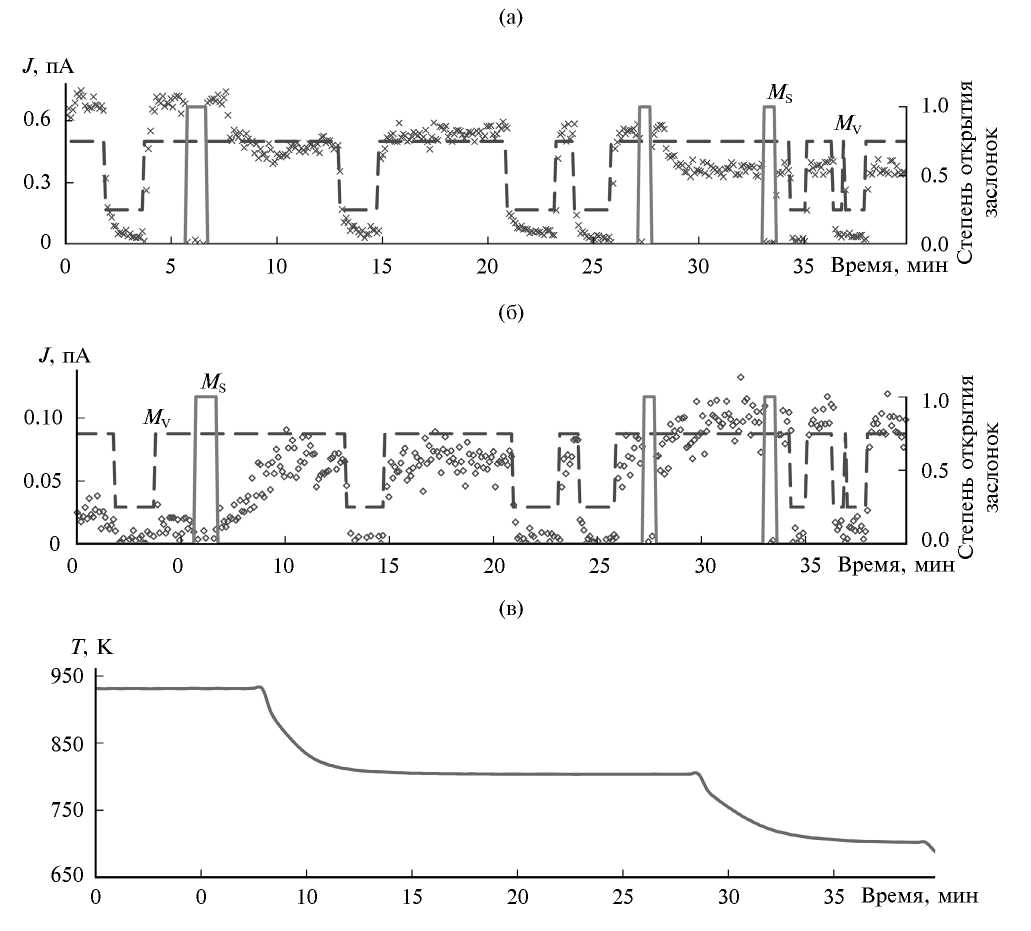

Рис. 1. Пример экспериментальных данных (ось ординат слева, точками): изменение ионных токов J(Те+) (а) и J(Те2+) (б) и изменение температуры подложки Т (в) в зависимости от времени. На оси ординат справа (сплошные линии) показано положение заслонок падающего пучка Те (МV) и масс-спектрометра (МS).



РЕЗУЛЬТАТЫ

Проведено несколько серий описанных выше экспериментов. Образец, на поверхности которого происходят исследуемые процессы, загружали в рабочую камеру через шлюзовую систему и располагали на подложке под названием “спутник”. В настоящей работе использованы два типа подложек: спутник с никелевой фольгой (в тексте он обозначен Ni) и спутник, на который нанесена медная пленка (обозначенный Cu). Температура образца T вычисляли из калибровочной таблицы для термопары нагревателя (TK) и зависит от конструкции спутника, на котором он закреплен. Для образцов Cu использовали поправку на теплопередачу, установленную в отдельном эксперименте: T = 0.6TK + 250.

На рис. 2 показаны результаты первичной обработки всех серий экспериментов для Ni и Cu. Средние значения ионных токов J(Te+) в зависимости от температуры подложки T даны на рис. 2а, а для J(Te2+) — на рис. 2б. Для обеих металлических подложек (никель и медь) получено: a = 3.8.

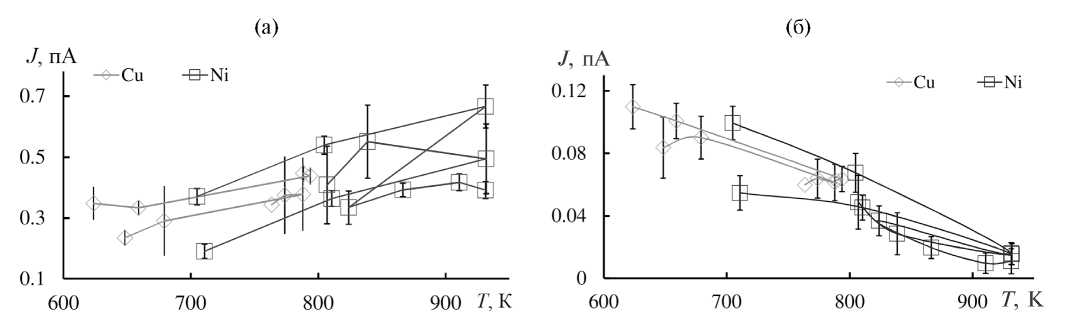

Рис. 2. Данные первичной обработки для подложек Ni и Cu: средние значения ионных токов J(Te+) (а) и J(Te2+) (б) в зависимости от температуры образца Т.



Согласно выражениям (3) и (4) потоки Те — J1 и Те2 J2 связаны с экспериментальными значениями ионных токов J(Te+) и J(Te2+). Если в адсорбционном слое на поверхности подложки устанавливается равновесие реакции Те2 = Те + Te, то зависимость константы равновесия Kr этой реакции от температуры имеет экспоненциальный характер и определяется энергией реакции: Kr = с exp(b/T). Соотношение потоков Те2 и Те Fkr = J12/J2 пропорционально Kr:

Fkr = [J(Те+)J(Те+2) d]2/J(Те+2) ~ с exp(b/T), (6)

где с — коэффициент пропорциональности, зависящий от калибровок установки и масс-спектрометра; b = E/k, k = 8.62 × 10–5 эВ/К — константа Больцмана; E = 1.18 эВ — энергия диссоциации Те2.

На рис. 3 в логарифмическом масштабе показана аппроксимирующая функция Fapr = lnc + b/T, где параметр d = 2.5 выбран с помощью соответствующего расчета по экспериментальным точкам. Полученное значение энергии диссоциации E согласуется с данными работ по исследованию Те в условиях, приближенных к равновесным [20, 21].

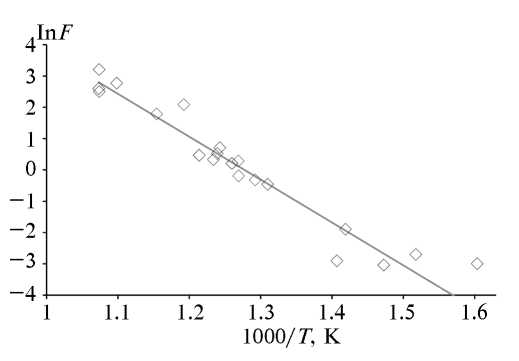

Рис. 3. Эквивалент константы равновесия реакции Те2 = Те + Te: экспериментальные значения функции ионных токов Fkr (точками) и аппроксимирующая кривая Fapr (сплошная).



Для обеих металлических подложек (никель и медь) получены следующие параметры: a = 3.8, d = k12/k22 = 2.5, f = k11/k22 = (a + d)/2 = 3.15.

ОШИБКИ ИЗМЕРЕНИЙ

К экспериментальным ошибкам следует отнести некоторое непостоянство интенсивности молекулярного пучка Те. В результате некоторых флуктуаций температуры охлаждающих экранов рабочей камеры, экранов источника Те в процессе измерения серии поток мог немного изменяться. Однако влияние этих колебаний на регистрируемый ионный ток для большинства экспериментов было соизмеримым со статистическим шумом ионного тока.

ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Полученные результаты показывают диапазон изменения потоков мономеров и димеров при различных температурах эксперимента T. Поток мономеров возрастает в 10 раз при повышении T от 650 до 900 К, а димеров уменьшается в 5 раз. Значения ионных токов J(Те+) и J(Те2+) при указанных температурах образца и результат расчета потоков атомов (k11J1) и суммарного (k11VS) по рис. 1 и 2 приведены в табл. 1. Поток частиц при 650 К состоит на ~8% (0.05 пА/0.65 пА) из мономеров и ~92% из димеров, а при 900 К мономеры составляют 85% (0.55 пА/0.65 пА) от общего потока.



Таблица 1. Токи ионов Те+ и Те2+ в пА при разных температурах подложки

T, К

J(Те+)

J(Те2+)

k11 J1, согласно формуле (4)

k11VS, согласно формуле (5)

650

0.3

0.1

0.05

0.65

900

0.6

0.02

0.55

0.65



Еще раз отметим, что при 650 К ионный ток J(Те+) в три раза превышает ионный ток димеров J(Те2+), а реальный поток атомов в 10 раз меньше потока димеров. В этом случае может быть оправдано применение оценки суммарного потока ионным током мономеров J(Те+), а поток считать состоящим из димеров. Однако при высоких температурах (900 К) поток состоит в основном из мономеров. Таким образом, наши данные указывают на то, что доля мономеров, деcорбирующих с поверхности при высоких температурах, может быть значительна и необходимо ее учитывать, как при исследовании с помощью масс-спектрометрии процессов эпитаксии CdTe [10, 19], так и при определении зависимости характеристик пленок от условий их получения.

ВЫВОДЫ

Приведенные температурные зависимости ионных токов четко указывают на значительное изменение состава пара десорбции теллура при изменении температуры образца в диапазоне 600–900 K. Характер этой зависимости соответствует равновесному состоянию реакции диссоциации теллура с энергией ~1 эВ.

ФИНАНСИРОВАНИЕ РАБОТЫ

Работа выполнена в рамках государственного задания НИЦ “Курчатовский институт”. Работа проведена с использованием оборудования ЦКП подразделения “Кристаллография и фотоника”.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы заявляют, что у них нет конфликта интересов.

×

Об авторах

В. И. Михайлов

НИЦ “Курчатовский институт”

Автор, ответственный за переписку.
Email: vmikh1944@yandex.ru
Россия, Москва, 123098

Л. Е. Поляк

НИЦ “Курчатовский институт”

Email: vmikh1944@yandex.ru
Россия, Москва, 123098

Список литературы

  1. Zhang Y.-H., Smith D.J. // J. Vac. Sci. Technol. A. 2021. V. 39. P. 030803. https://www.doi.org/10.1116/6.0000802
  2. Arthur J.R. // Surf. Sci. 2002. V.500. P. 189. https://www.doi.org/10.1016/S0039-6028(01)01525-4
  3. Herman M.A., Sitter H. Molecular Beam Epitaxy. Springer-Verlag, 1989. 453 p.
  4. Эсаки Л., Джойс Б.А., Хекингботтом Р., Менх У., Чо А.И., Ченг Л., Плог К. Молекулярно-лучевая эпитаксия и гетероструктуры. Пер. с англ. / Ред. Алферов Ж.И., Шмарцев Ю.В. М.: Мир, 1989. 582 с. ISBN 5-03-000737-7
  5. Kumagai Y., Imada S., Baba T., Kobayashi M. // J. Cryst. Growth. 2011. V. 323. P. 132.
  6. Zhu X., Wu J., Hu Q., Hao X., Li W., Liu C., Su R. // J. Vac. Sci. Technol. A. 2021. V. 39. P. 063410. https://doi.org/10.1116/6.0001257
  7. Кожемякин Г.Н., Белов Ю.С., Артемов В.В., Труфанова М.К., Волчков И.С. // Кристаллография. 2022. Т. 67. № 3. С. 473. https://doi.org/10.31857/S0023476122030122
  8. Kornienko V., Oklobia O., Irvine S., Jones S., Munshi A., Sampath W., Abbas A., Curson K., Robertson S., Tse Y.Y., Barth K., Bowers J., Walls M. // Thin Solid Films. 2024. V. 793. P. 140277.
  9. Talwar D.N., Lu N., Ferguson I.T., Feng Zh.Ch. // J. Vac. Sci. Technol. A. 2021. V. 39. P. 063401. https://doi.org/10.1116/6.0001145
  10. Herman M.A., Kozhukhov A.V., Sadowski J.T. // J. Cryst. Growth. 1997. V. 174. P. 768.
  11. Несмеянов А.Н. Давление пара химических элементов. М.: Наука, 1961. 396 с.
  12. Гельман Ю.А., Сенько А.Ф., Виноградов В.Ф. // Приборы и техника эксперимента. 1994. № 4. С. 181.
  13. Neubert A. // High Temperature Science. 1978. V. 10. P. 261.
  14. Иванов Ю.М., Ванюков А.В. Халькогениды цинка, кадмия и ртути. М.: Металлургия, 1973. 168 c.
  15. Alikhanian A.S., Guskov V.N., Natarovsky A.M., Greenberg J.H., Fiederle M., Benz K.W. // J. Cryst. Growth. 2002. V. 240. P. 73.
  16. Рик Г.Р. Масс-спектроскопия. М.: Гос. Изд. Техн.теор. литературы, 1953. 296 c.
  17. Барнард Дж. Современная масс-спектрометрия. Москва: ИЛ, 1957. 416 c.
  18. Гельман Ю.А., Дымшиц Ю.М., Самохвалов Ю.Ф., Сенько А.Ф., Виноградов В.Ф., Лифшиц И.Е., Станишевский Э.Я., Чернов А.А. // Приборы и техника эксперимента. 1994. № 5. C. 181.
  19. Михайлов В.И., Поляк Л.Е // Поверхность. Рентген., синхротр. и нейтрон. исслед. 2021. № 7. С. 43. https://doi/org/1031857/S102809602107013X
  20. El Sayed S.A. // The Open Thermodynamics Journal. 2013. V. 7. P. 88. https://doi.org/10.2174/1874396X01307010088
  21. Viswanathan R., Sai Baba M., Darwin D., Raj A., Balasubramanian R., Narasimhan T.S.L., Mathews C.K. // Spectrochimica Acta. B. 1994. V. 49. P. 243.
