Методы повышения эффективности процесса электроформовки открытых “сэндвич”-структур металл–диэлектрик–металл

Полный текст

ВВЕДЕНИЕ

Одним из многообещающих типов приборов для создания энергонезависимой электрически перепрограммируемой памяти являются мемристоры [1–5]. В последнее время мемристоры рассматривают в качестве перспективной элементной базы для нейросетей нового поколения [6–8]. Под мемристорным эффектом понимают изменение сопротивления материала, помещенного между электродами, под воздействием электрического напряжения. Возникающие состояния и с высокой, и с низкой проводимостью сохраняются неограниченно долго при отключенном питании. Мемристорный эффект наблюдается в самых разных материалах [9–15], в том числе он возможен в структурах металл–диэлектрик–металл (МДМ), в которых роль диэлектрика выполняют оксиды кремния (SiO_x) [16–19]. Их используют в виде тонких пленок с толщинами порядка нескольких десятков нанометров. Дополнительное преимущество таких структур состоит в хорошем согласовании их конструкции со стандартной кремниевой технологией, применяемой в микроэлектронике. Если в качестве диэлектрика служит стехиометрический диоксид кремния (SiO₂), то для функционирования такого мемристора необходимо наличие свободной поверхности торца пленки SiO₂ [20, 21], расположенного между металлическими электродами и открытого в газовую среду — его можно назвать изолирующей щелью. Все процессы, приводящие к изменению сопротивления структуры, происходят на открытой поверхности SiO₂ в изолирующей щели. Электроформовка таких открытых “сэндвич”-МДМ-структур, которая состоит в приложении напряжения амплитудой около 10 В в соответствии с определенным алгоритмом, приводит к их бистабильности. Существенной особенностью электроформованных структур является то, что, обладая всеми достоинствами мемристоров, они способны функционировать в униполярном режиме, т.е. все управляющие импульсы напряжения могут иметь одну полярность, отличаясь только амплитудой и длительностью. Ограничением для практического использования таких элементов является низкая эффективность (скорость и надежность) процесса их электроформовки. В настоящей работе обсуждаются методы повышения эффективности этого процесса.

ИЗГОТОВЛЕНИЕ ОБРАЗЦОВ И МЕТОДИКА ВЫПОЛНЕНИЯ ЭЛЕКТРОФОРМОВКИ

Открытые “сэндвич”-МДМ-структуры (рис. 1) изготавливали по тонкопленочной технологии. В качестве тонкого (около 20 нм) слоя диэлектрика 3 служил диоксид кремния (SiO₂), нижний электрод 1 обычно изготавливали из нитрида титана (TiN), а верхний 4 — из вольфрама (W) или молибдена (Mo). Открытые структуры формировали из обычных “сэндвич”-МДМ-структур путем локального травления двух верхних слоев: металла 4 и тонкого диэлектрика 3, что приводило к образованию свободной поверхности торца 7 диэлектрической пленки, открытого в газовую фазу, который выполняет функцию изолирующей щели между двумя электродами. Ширина изолирующей щели определяется толщиной диэлектрика. Толщины слоев верхнего и нижнего металлических электродов составляли 50–120 нм. Структуры размещали на толстом (около 0.6 мкм) слое диоксида кремния, получаемом термическим окислением кремниевой пластины, служившей подложкой. Все остальные слои осаждали методом магнетронного распыления (в вакууме либо в атмосфере азота или кислорода соответственно). На поверхности нижнего электрода присутствовал слой “естественного” оксида 2 толщиной 1–3 нм, образующийся при экспозиции структуры в кислородной плазме перед осаждением тонкого SiO₂. Толщина слоя естественного оксида зависела от параметров плазмы и температуры подложки. Рисунок во всех слоях создавали с помощью контактной фотолитографии и последующего жидкостного травления. Изолирующая щель в плане представляла собой квадрат со стороной d = 8 мкм, ее формировали с помощью прецизионного травления SiO₂ с контролем in situ адмитанса системы электролит–SiO₂–нижний электрод [22]. Это обеспечивало приемлемую воспроизводимость формы изолирующей щели в нанометровом масштабе. Проводящие дорожки (на рис. 1 не показаны) к электродам открытой “сэндвич”-структуры и контактные площадки к чипу выполняли в виде пленки алюминия толщиной около 0.6 мкм.

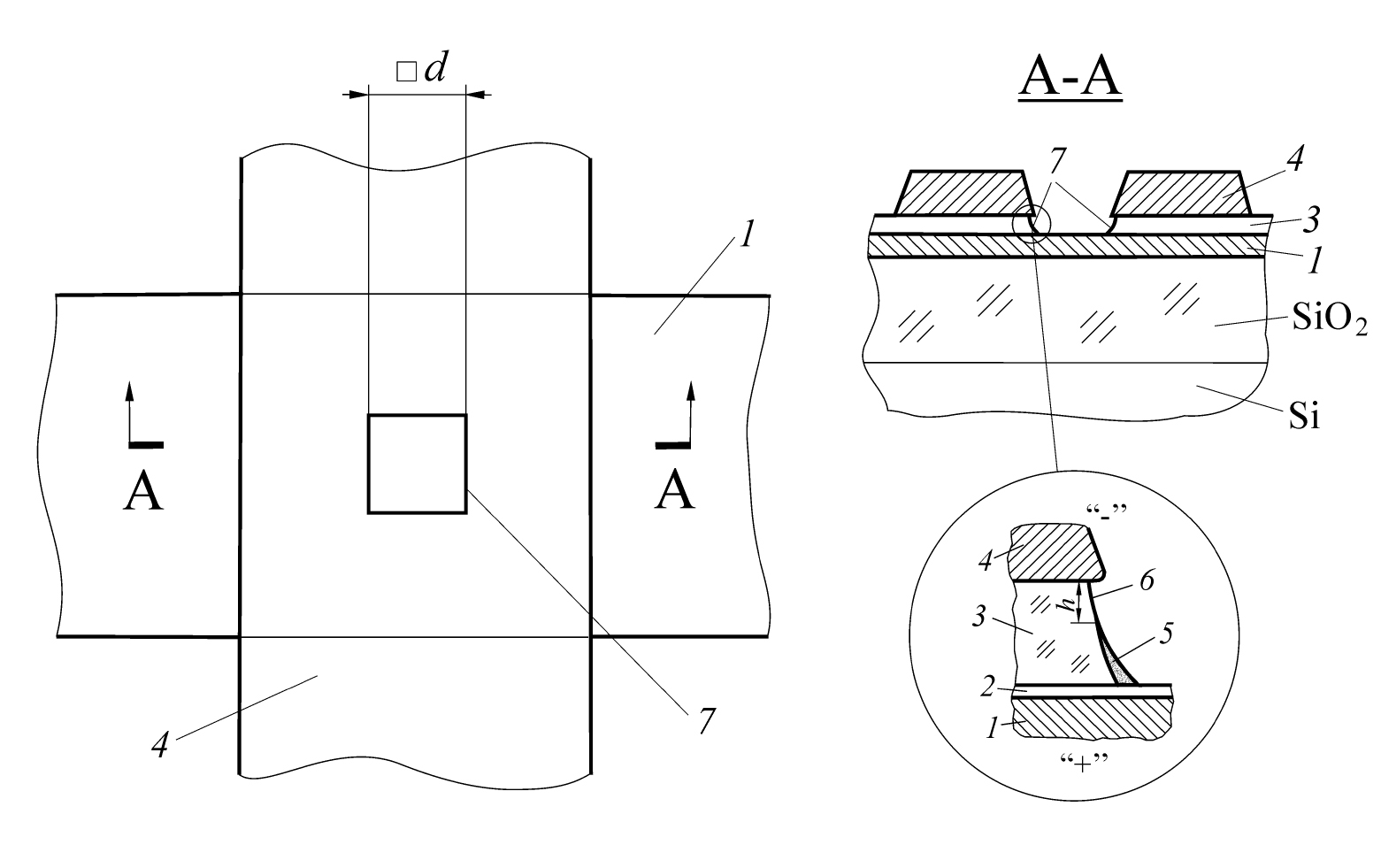

Рис. 1. Схематическое изображение открытой “сэндвич”-МДМ-структуры после электроформовки: 1 — нижний электрод из TiN (анод); 2 — слой “естественного” оксида на поверхности нижнего электрода (TiO₂); 3 — слой SiO₂ толщиной около 20 нм; 4 — верхний электрод из W или Mo (катод); 5 — проводящая наноструктура; 6 — изолирующий зазор с переменной шириной h ≈ 1 нм; 7 — изолирующая щель.



После изготовления структур кремниевую пластину скрайбировали и разделяли на чипы, которые приклеивали и разваривали в круглые металлостеклянные корпуса. На каждом чипе располагалось до 12 структур. Корпуса не герметизировали, что позволяло в дальнейшем размещать структуры в газовой среде вакуумной установки. Структуры хранили на воздухе под защитным слоем фоторезиста, который удаляли непосредственно перед электроформовкой, представлявшей собой последнюю технологическую операцию в процессе их изготовления.

Электроформовка включала помещение структур в высокий вакуум (с остаточным давлением менее 10^–2 Па, поскольку наличие кислорода в газовой среде при больших давлениях подавляет процесс электроформовки) и подачу на их электроды напряжения по определенному алгоритму. Использовали как “масляный” вакуум, создаваемый механическим и паромасляным насосами, так и “безмасляный”, получаемый с помощью турбомолекулярного насоса. На структуры подавали треугольный импульс напряжения (применяли прибор ИППП-1/2, управляемый персональным компьютером) с амплитудой 10–15 В и скоростью изменения напряжения около 2 В/с. Одновременно фиксировали вольт-амперную характеристику (ВАХ), что позволяло контролировать процесс электроформовки. Чтобы минимизировать вероятность пробоя структуры при резком нарастании тока, ток ограничивали на уровне 60–200 мкА с помощью внешней схемы. Типичная ВАХ процесса электроформовки показана на рис. 2. Резкий скачок тока происходит на обратном ходе напряжения, кривая становится N-образной, после чего структура остается в высокопроводящем состоянии (участок вблизи вертикальной оси).



Рис. 2. Типичная ВАХ (U — напряжение между электродами, “минус” на верхнем W электроде, J — ток через структуру) процесса электроформовки открытой “сэндвич”-структуры TiN–SiO₂–W в “масляном” вакууме. Параметры треугольного импульса напряжения: амплитуда 10.5 В, скорость изменения напряжения 2 В/с. Ограничение тока на уровне 190 мкА.



На молекулярном уровне процесс электроформовки включает следующие стадии [20]: образование частиц проводящей фазы за счет деструкции исходно диэлектрического материала на поверхности изолирующей щели в результате электронного удара при прохождении тока; накопление частиц проводящей фазы, сопровождающееся постепенным и относительно небольшим увеличением проводимости структуры; образование из частиц связного проводящего кластера (проводящей среды) в изолирующей щели, что проявляется в резком и значительном, на несколько порядков, увеличении проводимости структуры; формирование проводящей наноструктуры 5 (рис. 1), отделенной от катода изолирующим зазором с переменной шириной h ~1 нм, при этом наноструктура прилегает непосредственно к аноду. Понятно, что при таком механизме электроформовки важна начальная проводимость структуры, т.е. появление потока электронов вдоль поверхности изолирующей щели, который и приводит к деструкции исходно диэлектрического материала и образованию частиц проводящей фазы. Поэтому в изолирующей щели должно быть электрическое поле с высокими значениями напряженности. В [23] показано, что фактически таким материалом становятся органические молекулы, адсорбированные на открытой поверхности SiO₂. Поэтому в качестве частиц проводящей фазы выступают продукты деструкции органических молекул, обогащенные углеродом, а в качестве проводящей среды — углеродистая проводящая среда. Органические молекулы могут попадать на поверхность изолирующей щели либо в ходе изготовления структуры (например, при контакте с фоторезистом), либо из газовой фазы “масляного” вакуума, содержащего органические молекулы вакуумных масел, при электроформовке. Величина h зависит от приложенного напряжения и сохраняется (“замораживается”) при резком снятии напряжения из-за инерционности процесса накопления частиц проводящей фазы. Она определяет проводимость всей структуры, которая может меняться на несколько порядков. Все это позволяет ей выполнять функции мемристора. После электроформовки структура может функционировать в газовой среде, не содержащей органических молекул.

Успешность выполнения электроформовки определяется двумя критериями. Во-первых, появлением N-образной ВАХ (рис. 2). Во-вторых, возникшее высокопроводящее состояние должно “отключаться” коротким, обычно около 100 нс (но можно и ~10 нс), импульсом напряжения (он формировался генератором WW2572A) с амплитудой 6–10 В без ограничения тока. Структура должна переходить в низкопроводящее состояние. Когда это не удается, т.е. структура оказывается пробитой, дальнейшее ее использование невозможно. Если оба условия выполняются, то повторное “включение” структуры, т.е. переход в высокопроводящее состояние, осуществляет импульс напряжения с амплитудой, превышающей пороговое напряжение (U_th ≈ 3 В) образования частиц проводящей фазы после электроформовки [20], и длительностью более 10 мкс [21]. Такие переключения могут быть многократными, а указанные параметры импульсов “отключения” и “включения” определяют режимы функционирования мемристоров на основе электроформованных открытых “сэндвич”-МДМ-структур.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Критичным условием для практического использования памяти на основе электроформованных открытых “сэндвич”-МДМ-структур является эффективность процесса электроформовки, которая определяется следующими факторами. Во-первых, напряжение, необходимое для электроформовки, достаточно высокое (около 10 В), что приводит к конечной вероятности электрического пробоя структуры во время резкого скачка тока при увеличении ее проводимости. Поэтому надо, с одной стороны, по возможности уменьшать максимальное напряжение, используемое при электроформовке, а с другой стороны, найти такие условия и алгоритмы ее выполнения, при которых вероятность электрического пробоя была бы минимальна. Использование очевидного средства — внешнего, ограничивающего ток последовательного сопротивления — дает свой эффект, но, как показала практика, это не гарантирует отсутствие электрического пробоя, поскольку паразитных локальных емкостей, включенных параллельно проводящей наноструктуре, достаточно для поддержания высоких значений тока и ее пробоя. Во-вторых, даже при использовании больших напряжений для успешной электроформовки требуется время порядка нескольких секунд (рис. 2), необходимое в основном для первичного образования и накопления частиц проводящей фазы. Несмотря на то, что это надо сделать только один раз — при изготовлении мемристора, для большой размерности матрицы памяти время этой операции может быть критичным. Возможное решение этой проблемы — распараллеливание электроформовки, т.е. ее выполняет один импульс напряжения сразу для нескольких параллельно включенных структур. Однако при этом возрастает вероятность электрического пробоя, поскольку электроформовка будет проходить не синхронно для всех подключенных структур, и те из них, которые уже перешли в высокопроводящее состояние, тоже окажутся под высоким напряжением. Тем не менее, как будет показано ниже, существуют методы, которые позволяют заметно увеличить эффективность выполнения электроформовки.

Среди них прежде всего надо отметить правильный выбор полярности прикладываемого напряжения, а также материала анода, которые, как оказалось, могут существенно влиять на характер процесса электроформовки и дальнейшее поведение структур. Наибольший объем экспериментальных данных был получен для открытых “сэндвич”-структур TiN–SiO₂–W. Было обнаружено, что вероятность электрического пробоя при “плюсе” на верхнем W электроде на порядок меньше, чем для обратной полярности. Кроме того, после электроформовки структуры демонстрируют принципиально различные квазистатические (скорость изменения напряжения ~1 В/с) ВАХ при разной полярности напряжения (рис. 3). В случае “плюса” на W получаются относительно гладкие N-образные кривые с большими значениями тока, который не требует искусственного внешнего ограничения — электрический пробой и так не происходит. Значение U_max ≈ U_th ≈ 3 В. Такие ВАХ могут быть прорисованы многократно. В случае “минуса” на W при напряжениях U_br, тоже близких к пороговому напряжению U_th образования частиц проводящей фазы, имеет место резкий скачок тока, который приводит к гарантированному пробою в отсутствие искусственного ограничения тока при значениях меньше 0.1–0.3 мА. Аналогичное поведение структур и при электроформовке, и при снятии ВАХ после ее выполнения говорит о том, что в обоих случаях работает один и тот же фактор.

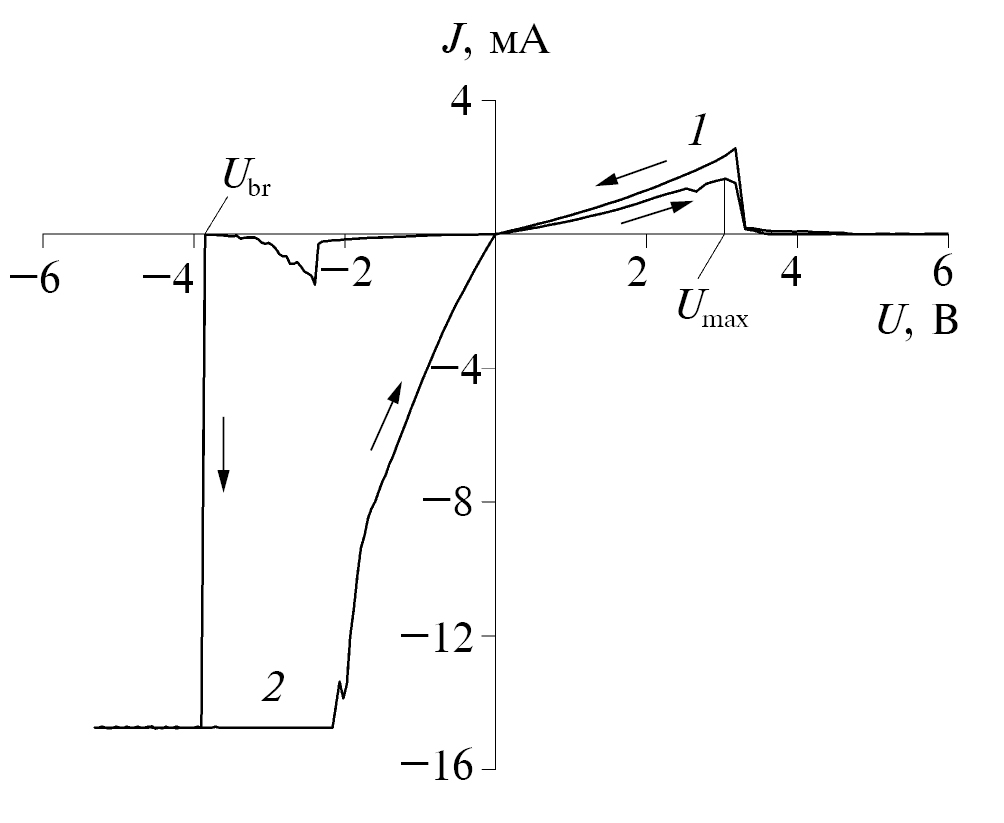

Рис. 3. Типичные квазистатические ВАХ открытых “сэндвич”-структур TiN–SiO₂–W в “масляном” вакууме после электроформовки. Скорость изменения напряжения 2 В/с. Полярность напряжения U: 1 — “плюс” на W; 2 — “минус” на W.



В [24] было показано, что такое поведение структур определяется именно материалом анода вне зависимости от его положения (нижний или верхний электрод в структуре (рис. 1)) и может быть объяснено электрическими характеристиками тонких слоев оксидов, присутствующих на поверхности TiN и W электродов. TiO₂ — это хороший диэлектрик, а WO₃ имеет относительно высокую удельную проводимость. Поэтому в случае с W анодом последовательно к проводящей наноструктуре 5 (рис. 1) подключено локальное активное сопротивление. Оно действительно может эффективно ограничивать ток даже при наличии значительных паразитных емкостей, включенных параллельно структуре. В случае с анодом из TiN фактически к проводящей наноструктуре последовательно подключается конденсатор. Проводимость диэлектрика (TiO₂) определяется механизмом лавинного пробоя, который может быть причиной резкого уменьшения сопротивления диэлектрического слоя. Поэтому он не может достаточно эффективно ограничивать ток через структуру. Предложенный механизм должен одинаково работать как при электроформовке, так и после нее при снятии квазистатических ВАХ, что и наблюдается экспериментально. Таким образом, использование именно W анода в открытой “сэндвич”-структуре позволяет значительно повысить эффективность ее электроформовки за счет резкого уменьшения вероятности электрического пробоя.

Еще одним универсальным методом повышения эффективности процесса электроформовки является применение двухстадийного способа. Его идея состоит в следующем. Как показали эксперименты [23], электроформовка в чистом от органики “безмасляном” вакууме происходит иначе, чем в “масляном”. Без предварительного отжига структур в чистом вакууме ВАХ процесса электроформовки аналогична рис. 2, обычно и последующее функционирование сформированного мемристора. Однако, если образец предварительно отжечь в чистом вакууме (обычно обработка при 200°С в течение 1 ч), то электроформовка перестает развиваться. Наблюдается некоторое увеличение проводимости структуры (рис. 4) (т.е. образуются частицы проводящей фазы и формируются соответствующие локальные проводящие пути в изолирующей щели), но резкого, на несколько порядков, ее скачка (ему соответствует образование проводящего кластера из частиц проводящей фазы) не происходит. Более того, возникшая на первом проходе (кривая 1) повышенная проводимость даже уменьшается на последующих проходах (кривая 2). Токи остаются малыми даже при напряжениях, значительно превышающих требуемые для нормальной электроформовки. Аналогичный отжиг в “масляном” вакууме никак не сказывается на обычном характере (рис. 2) процесса.

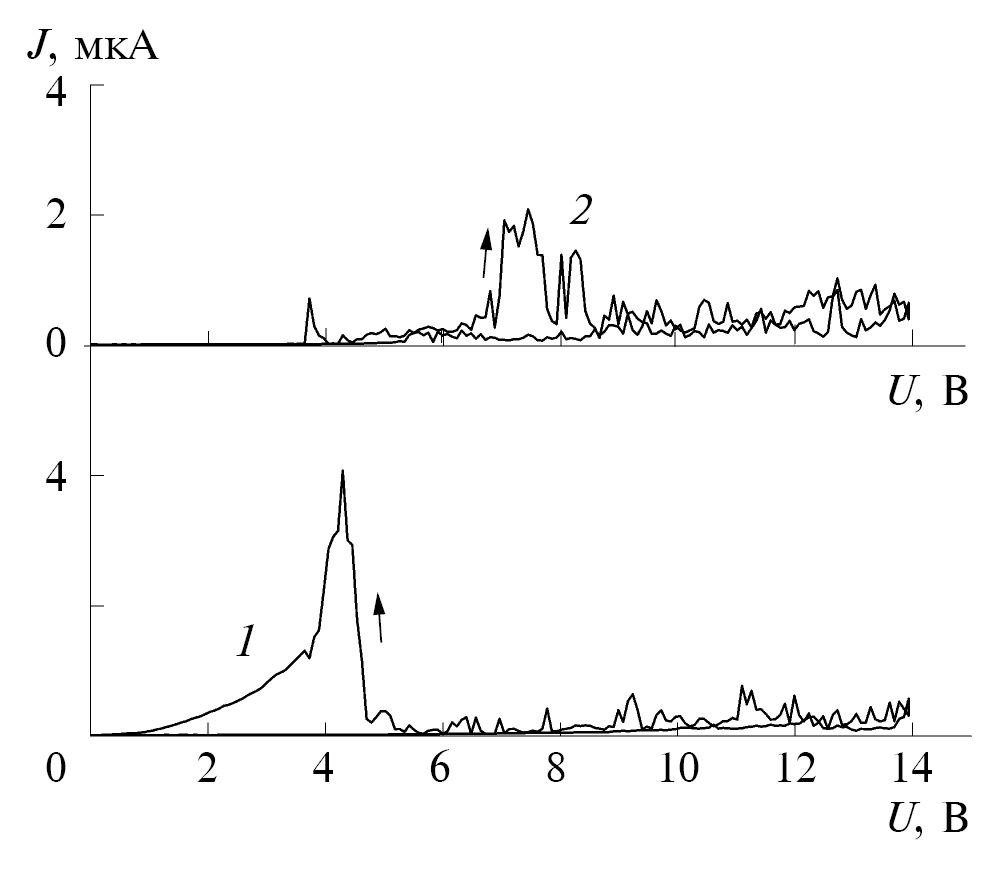

Рис. 4. Характерные квазистатические ВАХ открытых “сэндвич”-структур TiN–SiO₂–W в “безмасляном” вакууме после их отжига (200°С, 60 мин в “безмасляном” вакууме, первая стадия электроформовки). Скорость изменения напряжения 2 В/с. Проходы напряжения до 14 В: 1 — первый; 2 — третий.



Эти результаты могут быть объяснены следующим образом. При электроформовке в чистом вакууме без предварительного отжига частицы проводящей фазы образуются из органических молекул, адсорбированных на поверхности изолирующей щели в ходе изготовления открытых “сэндвич”-структур (нанесение фоторезиста, обработка в органических растворителях). Отжиг в “безмасляном” вакууме приводит к удалению большей части органики адсорбированного слоя, а поскольку вакуум чистый, в дальнейшем органические молекулы из газовой фазы не поступают на поверхность образца. Соответственно, отсутствует источник накопления частиц проводящей фазы и образования из них проводящего кластера. В “масляном” вакууме такой источник в виде органических молекул вакуумных масел, поступающих из газовой среды, присутствует постоянно, поэтому отжиг образца не меняет существенно состояние поверхности изолирующей щели, и электроформовка развивается обычным образом.

Все это дает возможность использовать двухстадийный способ электроформовки. В соответствии с ним [25] на первой стадии образцы помещают в чистый вакуум, проводят отжиг, удаляющий адсорбированный слой органики, и на электроды открытых “сэндвич”-структур подают напряжение. Это может быть треугольный импульс (рис. 4) либо постоянное напряжение, равное амплитуде такого импульса. Она может быть значительно больше обычно используемых 10 В, поскольку большие токи в каждой структуре не возникают, что защищает их от развития пробоя (электрический пробой в объеме диэлектрика “сэндвич”-структур при таких толщинах пленки SiO₂ происходит при напряжениях около 20 В). Это позволяет, во-первых, уменьшить время экспозиции структуры под напряжением, поскольку первичное образование частиц проводящей фазы, а значит, и локальных зародышей с повышенной проводимостью, при бóльших напряжениях будет происходить быстрее. Во-вторых, напряжение можно подавать параллельно сразу на большое число структур, поскольку каждой из них гарантировано отсутствие пробоя.

На второй стадии образец помещают в вакуум, содержащий органические молекулы в газовой фазе, например, “масляный” вакуум, что обеспечивает поступление органики (материала для образования углеродистой проводящей среды) на поверхность изолирующей щели. Затем на каждую структуру подают импульс напряжения с амплитудой, несколько превышающей пороговое напряжение U_th образования частиц проводящей фазы. Появляющийся при этом ток через сформированные на первой стадии локальные зародыши повышенной проводимости вызывает быстрое накопление частиц проводящей фазы, образование проводящего кластера и формирование проводящей наноструктуры. Такой импульс нужно подавать отдельно на каждую структуру, т.е. параллельное их соединение использовать нельзя, чтобы исключить возможные пробои структур, прошедших электроформовку первыми. Импульс может быть и прямоугольным, однако использование треугольного импульса позволяет одновременно снимать ВАХ и контролировать процесс электроформовки (рис. 5). Существенно, что, во-первых, амплитуда импульса может быть значительно меньше обычных 10 В (практически хватало значений 5–7 В), что дополнительно уменьшает вероятность электрического пробоя. Во-вторых, длительность импульса может быть значительно меньше, чем на первой стадии, поскольку токи здесь на несколько порядков больше, а значит, накопление частиц проводящей фазы будет происходить заметно быстрее. Это, по крайней мере, частично компенсирует невозможность параллельного соединения структур на второй стадии.

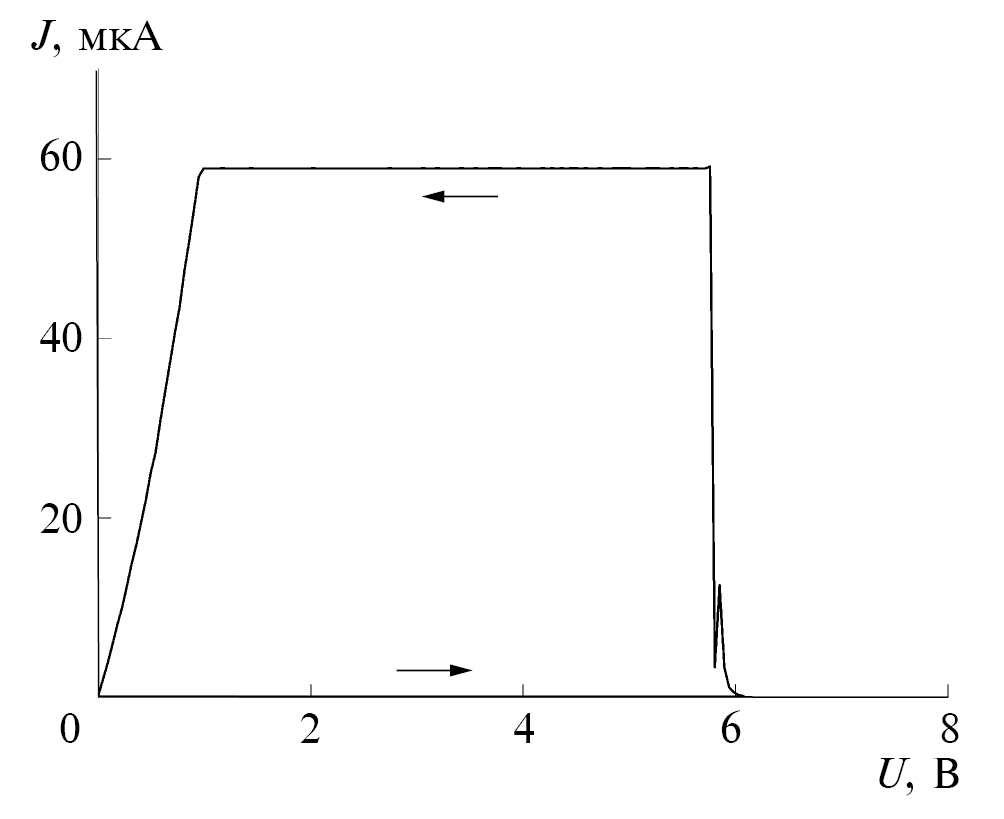

Рис. 5. Типичная ВАХ процесса электроформовки открытой “сэндвич”-структуры TiN–SiO₂–W в “масляном” вакууме после ее отжига (200°С, 60 мин в “безмасляном” вакууме) и одного прохода напряжения до 14 В (аналогично кривой 1 на рис. 4) в “безмасляном” вакууме (вторая стадия электроформовки). Скорость изменения напряжения 2 В/с.



Таким образом, использование двухстадийного способа позволяет повысить эффективность электроформовки как за счет использования повышенного напряжения и параллельного соединения структур на первой стадии, так и за счет пониженного напряжения и уменьшения длительности их экспозиции на второй стадии.

Дальнейшие эксперименты показали, что W хотя и обеспечивает очевидные достоинства, не является оптимальным материалом для анода открытой “сэндвич”-структуры при ее электроформовке. Замена W на его физико-химический аналог — молибден — дала дополнительный положительный эффект [26]. Как и в случае изготовления анода из W, структуры с анодом из Mo после электроформовки демонстрировали плавные N-образные ВАХ типа кривых 1 на рис. 3, т.е. основное достоинство W сохранялось. Основным отличием структур TiN–SiO₂–Mo от обычных структур TiN–SiO₂–W была их более высокая начальная проводимость, что проявлялось и в особенностях последующей электроформовки. Начальная проводимость характеризовалась ВАХ в диапазоне напряжений 0–3 В, когда эффекты образования частиц проводящей фазы еще невозможны в любой газовой среде (для этого напряжение не должно превышать пороговое значение U_th ≈ 3 В), либо и при бóльших напряжениях, если токи через структуру не превышали 10 нА (когда начинают образовываться частицы проводящей фазы, токи возрастают до значений порядка 1 мкА). Как видно из рис. 6, после изготовления и до электроформовки токи в структурах TiN–SiO₂–Mo на три–четыре порядка превышают токи в структурах TiN–SiO₂–W. В [26] показано, что в конечном итоге это отличие может быть связано с более высокой химической активностью Mo. При формировании изолирующей щели путем травления слоя SiO₂ на основе плавиковой кислоты ионы Mo легче, чем W, переходят в раствор и переносятся затем на открывающуюся поверхность торца SiO₂, формируя на ней дополнительные центры для прыжковой проводимости по изолирующей щели.

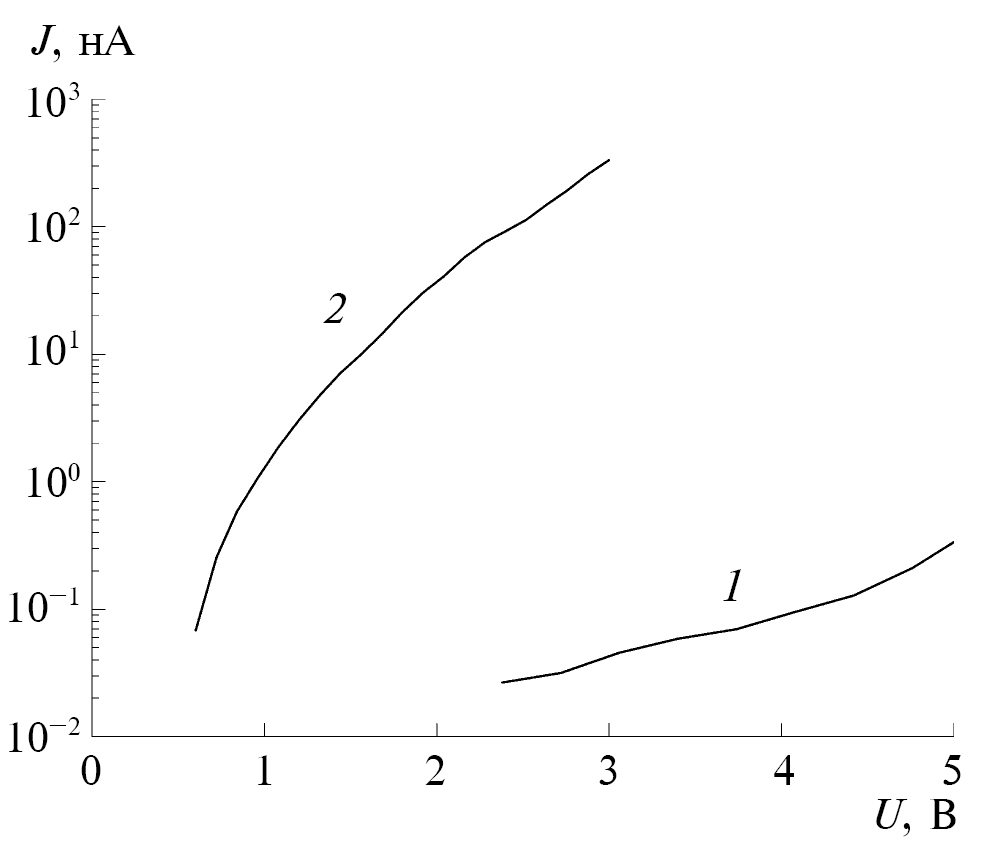

Рис. 6. Характерные начальные токи (до образования частиц проводящей фазы) в открытых “сэндвич”-структурах: 1 — TiN–SiO₂–W; 2 — TiN–SiO₂–Mo. Скорость изменения напряжения 2 В/с.



Из самых общих соображений ясно, что избыточная прыжковая проводимость по поверхности изолирующей щели должна дополнительно стимулировать и процесс электроформовки, поскольку вначале он лимитируется именно слишком малыми токами вдоль открытого торца SiO₂. Это позволяло надеяться на облегчение электроформовки, в частности, на увеличение ее скорости и уменьшение напряжения для ее выполнения, что означало бы дополнительное повышение ее эффективности. Эксперименты полностью подтвердили правильность такого предположения (рис. 7). Обычные для структур TiN–SiO₂–W амплитуды треугольного импульса напряжения 10–12 В, необходимые для выполнения электроформовки, удалось уменьшить до 6–7 В. Дальнейшее уменьшение оказалось невозможным, очевидно, из-за наличия порогового напряжения U_thf и для исходной деструкции органических молекул электронным ударом при электроформовке, которое в случае структур TiN–SiO₂–W составляло 8.5 В [27].

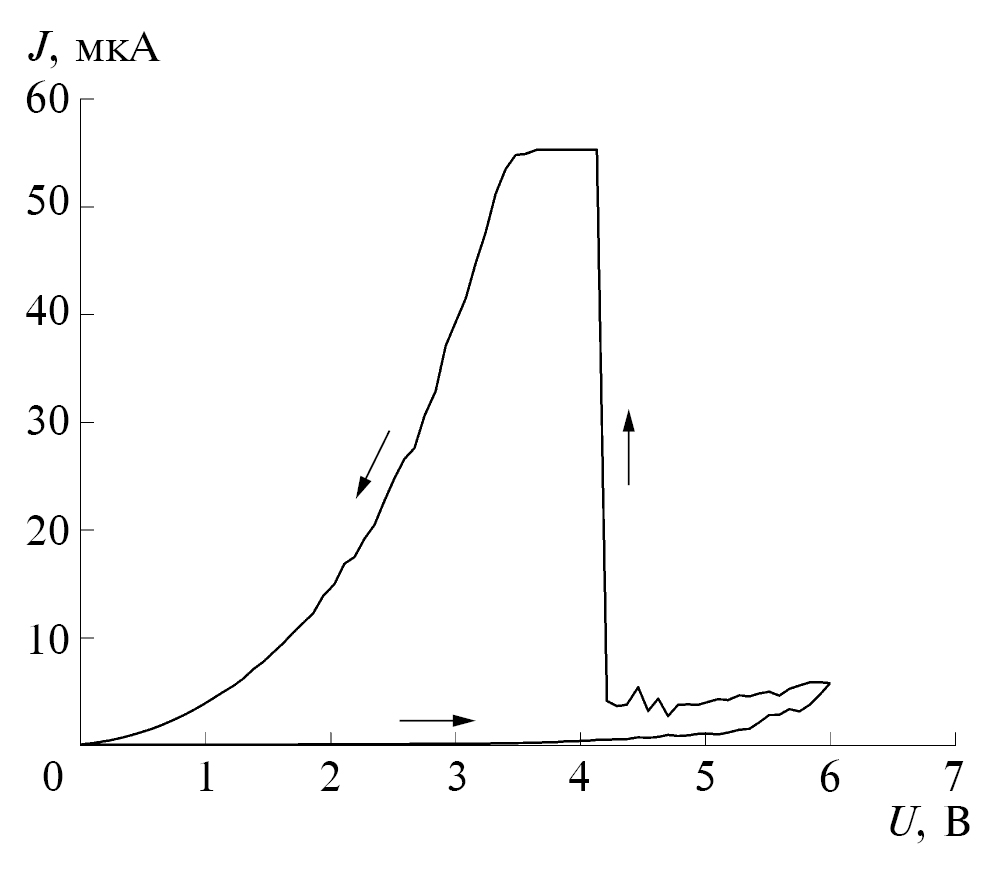

Рис. 7. Типичная ВАХ процесса электроформовки открытой “сэндвич”-структуры TiN–SiO₂–Mo в “безмасляном” вакууме (без предварительного отжига и прохода напряжения). Скорость изменения напряжения 2 В/с.



Таким образом, изготовление анода открытой “сэндвич”-структуры из Mo позволяет дополнительно повысить эффективность процесса электроформовки за счет его ускорения и уменьшения напряжения почти в два раза. В то же время необходимо отметить, что если для структур TiN–SiO₂–W ранее были получены удовлетворительные результаты по стабильности характеристик, ресурсу переключений, скорости переключений [20, 21] и они не зависели от особенностей метода электроформовки, то в случае структур TiN–SiO₂–Mo в связи с использованием нового материала электрода необходимы дополнительные исследования этих параметров.

ЗАКЛЮЧЕНИЕ

Исследования процесса электроформовки открытых “сэндвич”-МДМ-структур TiN–SiO₂–W и TiN–SiO₂–Mo при изготовлении мемристоров на их основе показали, что существует несколько методов, позволяющих заметно повысить ее эффективность. Среди них: выбор правильной полярности напряжения, подаваемого на электроды структуры, когда анодом должен быть вольфрам; изготовление анода из молибдена (вместо первоначально используемого вольфрама), что позволяет увеличить начальные токи на несколько порядков; применение двухстадийного способа с выполнением отдельных стадий в различных газовых средах и с различными алгоритмами подачи напряжений. Повышение эффективности процесса электроформовки связано с уменьшением вероятности электрических пробоев структур, возможностью распараллеливания при подаче напряжения на структуры в определенных условиях, уменьшением времени их экспозиции под напряжением.

ФИНАНСИРОВАНИЕ РАБОТЫ

Авторы выражают благодарность за участие в изготовлении экспериментальных образцов открытых “сэндвич”-МДМ-структур В.В. Наумову, Л.В. Левиной, Д.Н. Сергушову, А.А. Хребтюгову, А.И. Якубинской, А.А. Курзину. Работа выполнена в рамках государственного задания Физико-технологического института имени К.А. Валиева РАН (тема № FFNN-2022-0018 “Фундаментальные и поисковые исследования в области создания приборных структур и активных сред для хранения информации на основе элементов спинтроники и мемристорного эффекта”).

КОНФЛИКТ ИНТЕРЕСОВ

Авторы заявляют, что у них нет конфликта интересов.
