Введение

Качество электрической энергии влияет на размещение БСК в узлах систем электроснабжения. При наличии в системах электроснабжения крупных нелинейных нагрузок может произойти перегрузка конденсаторных батарей в присутствии токов высших гармоник питающей сети [6].

В частности, при наличии широкого спектра высших гармоник в кривой питающего напряжения может возникнуть режим резонанса на частотах, близким к частотам одной или нескольких высших гармоник, содержащихся в питающей сети. Возникающие резонансные режимы производят эффект усиления влияния высших гармоник на работу электрооборудования в частности, на БСК, усугубляя их перегрузку токами гармоник [5, 7]. В конечном счете, такая токовая перегрузка отрицательно сказывается на сроках эксплуатации конденсаторов, что приводит к перегреву и преждевременному выходу из строя конденсаторных батарей.

В работе [1] предложена и апробирована на практике авторская методика по определению резонансных режимов в узлах сети и порядков высших гармоник, на которых этот режим может возникнуть.

Авторы работы [4] провели исследование, доказавшее, что причиной периодических отключений и перегрузок БСК в системе электроснабжения ОАО «Ачинский НПЗ ВНК» было возникновение режима резонанса в контуре «БСК–понижающие трансформаторы 6/0,4 кВ».

Резонансные режимы могут возникнуть при изменении конфигурации СЭС, подключении (отключении) БСК, линий электропередачи, изменения нагрузки. Резонансные режимы могут существовать не только на высших гармоник, рекомендуемых для учета согласно ГОСТ 32144-2013, но и на частотах высокого порядка (n>40). В работе [2] авторами было проведено исследование, которое показало существование резонансных на частотах выше 40-й гармоники.

Результаты и обсуждение

Произведем расчет резонансных режимов в электрической сети 110/35/6 кВ, питающей объекты нефтедобычи в Ханты-Мансийском автономном округе – Югре. Схема исследуемой сети представлена на рисунке 1.



Рисунок 1 – Схема исследуемой электрической сети



На исследуемом объекте к шинам 0,4 кВ подключена нагрузка, питаемая через преобразователи напряжения. Для оценки возможности существования резонансных режимов (резонанса токов) в исследуемой системе на основании имеющейся схемы электрической сети составим схему замещения. Схема замещения исследуемой электрической сети приведена на рисунке 2.

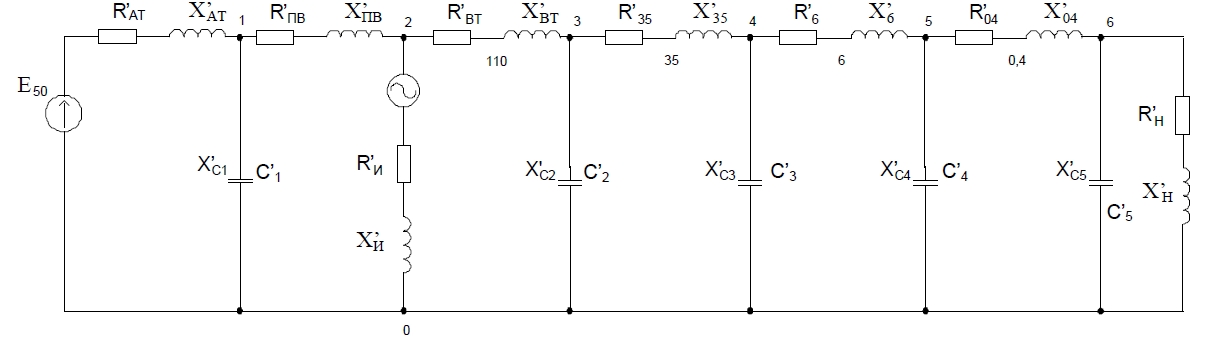

Рисунок 2 – Схема замещения участка электрической сети



На основании полученной схемы замещения, параметров трансформаторов, линий электропередачи и нагрузок составим уравнение в операторной форме для расчета режима по методу узловых потенциалов. Перед выполнением процедуры свертки схемы замещения представим реактивные сопротивления (индуктивные и емкостные) в операторной форме.

Индуктивное сопротивление в операторной форме имеет следующий вид:

XL(p)=pL,                                           (1)

емкостное сопротивление выражается формулой:

XC(p)=1pC.                                          (2)

Далее необходимо произвести операцию свертки правой части схемы замещения относительно узлов «2» и «0». Рассмотрим в качестве примера первый этап преобразования схемы замещения. Параллельно нагрузке 0,4 кВ (представлена активно-индуктивной ветвью схемы замещения – Rн, Xн) подключена батарея статических конденсаторов, предназначенная для компенсации реактивной мощности (представлена емкостным сопротивлением XС5). Результирующее сопротивление этого участка сети по правилу параллельного соединения элементов в операторной форме будет равно:

Z6=1pC5(RН+pLН)1pC5+RН+pLН=RН+pLН1+pC5RН+p2C5LН                (3)

Дальнейшие действия, направленные на преобразование схемы замещения электрической сети, будут выполняться аналогично с применением правил преобразования последовательно и параллельно соединенных ветвей.

В результате преобразования правая часть схемы замещения будет представлять собой одно эквивалентное сопротивление (ZЭКВ) в операторной форме. Левая часть схемы замещения содержит следующие элементы: активное (RАТ) и индуктивное (XАТ) сопротивления автотрансформатора, установленного на подстанции 1 (ПС 1), активное (RПВ), индуктивное (XПВ) сопротивления и емкость (C1) ЛЭП, связывающей ПС 1 и секции шин (СШ) распределительного пункта (РП), активное (RИ) и индуктивное (XИ) сопротивления источника высших гармоник и источник питания (E50). Полученная схема замещения представлена на рисунке 3, а параметры её элементов – в таблице 1.

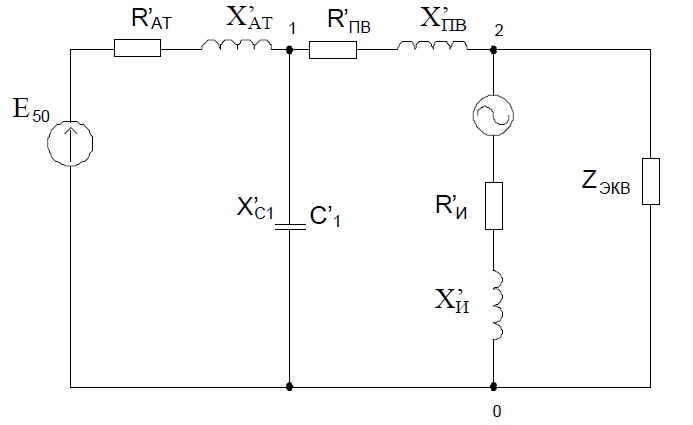

Рисунок 3 – Схема замещения после ряда эквивалентных преобразований



Таблица 1

Параметры элементов схемы замещения

RАТ, Ом

XАТ, Ом

RПВ, Ом

XПВ, Ом

C1, Ф

0,024

5,949∙10-3

2,531

0,014

8,593∙10-6



Система уравнений, составленная по методу узловых потенциалов для рассматриваемой схемы (рисунок 3), имеет вид:

ϕ1(YАТ+YПВ+YС1)ϕ2YПВ=0ϕ2(YПВ+YВТ+YИ)ϕ1YПВϕ3YВТ=EИYИϕ3(YВТ+Y35+Yc2)ϕ2YВТϕ4Y35=0ϕ4(Y35+Y6+YC3)ϕ3Y35ϕ5Y6=0ϕ5(Y6+Y04+YC4)ϕ4Y6ϕ6Y04=0ϕ6(Y04+YН+YC5)ϕ5Y04=0              (4)

Графические зависимости кратности перенапряжения от частоты для различных классов напряжения представлены на рисунках 4–7. Максимальные кратности перенапряжения (KU), частоты, на которых возможен режим резонанса (f) и порядок ВГ, на частотах которых возможен резонанс (n) при различных классах напряжения (U) (в различных точках рассматриваемой сети), представлены в таблице 2.

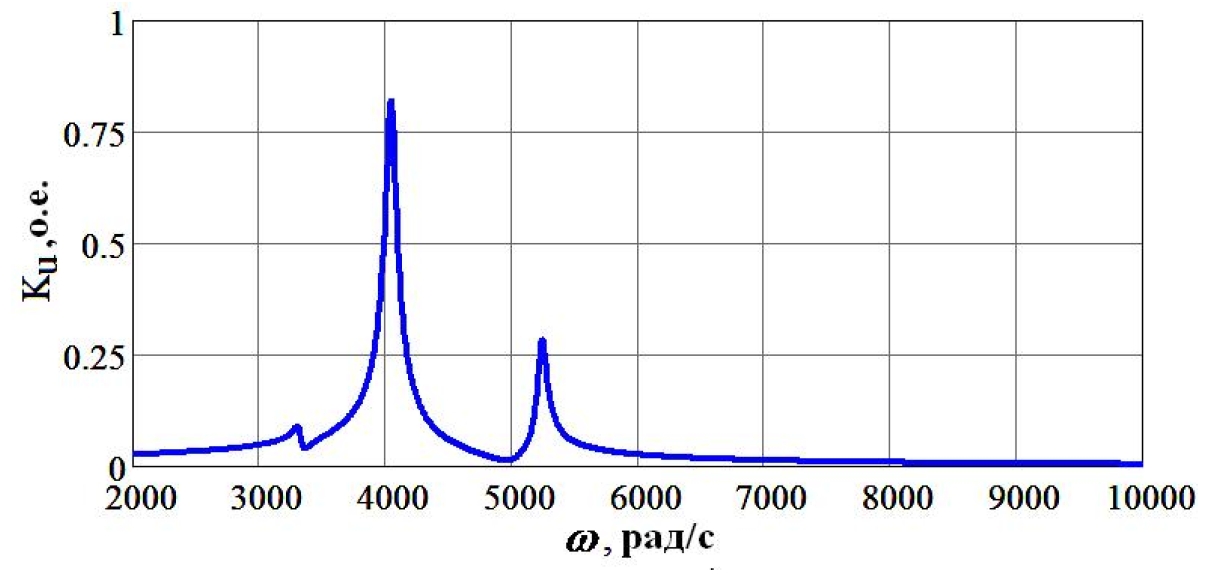

Рисунок 4 – Зависимость кратности перенапряжения от частоты (класс напряжения 110 кВ)

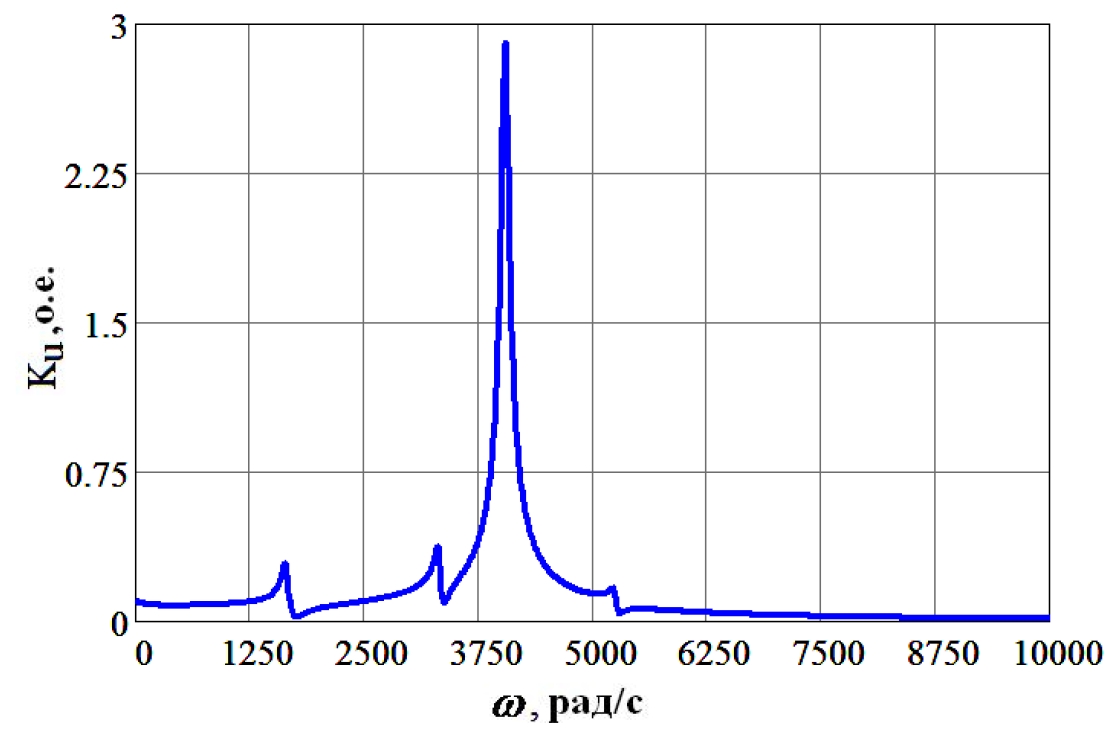

Рисунок 5 – Зависимость кратности перенапряжения от частоты (класс напряжения 35 кВ)

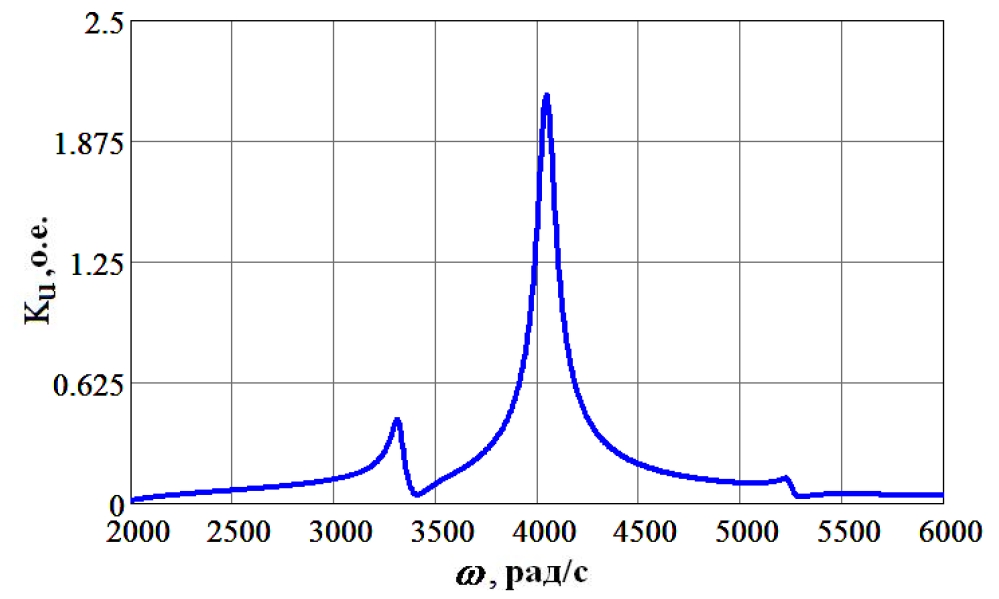

Рисунок 6 – Зависимость кратности перенапряжения от частоты (класс напряжения 6 кВ)

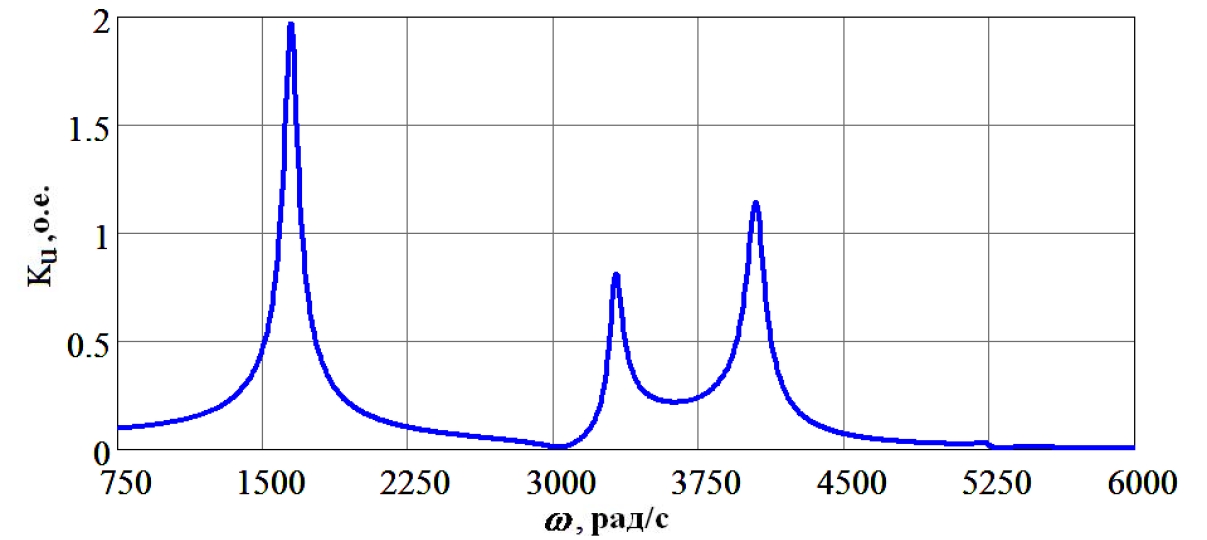

Рисунок 7 – Зависимость кратности перенапряжения от частоты (класс напряжения 0,4 кВ)



Таблица 2

Высшие гармоники, в окрестности которых возможен резонанс

U, кВ

KU, о.е.

f, Гц

N

110

0,821

638

13

537

11

844

17

35

2,905

638

13

258

5

537

11

844

17

6

2,1

638

13

537

11

844

17

0,4

1,97

258

5

537

11

638

13



Из таблицы 2 и графиков (рисунки 4–7) видно, что резонансный режим будет наблюдаться при частотах 258 Гц (5 гармоника), 537 Гц (11 гармоника), 638 Гц (13 гармоника) и 844 Гц (17 гармоника). Иными словами, при наличии нелинейной нагрузки, генерирующей 5, 11, 13 и 17 гармонику в сеть, будет наблюдаться режим резонанса.

Для оценки необходимости фильтрации высших гармоник в исследуемой системе электроснабжения (рис. 1) были проведены физические измерения показателей качества электроэнергии. Измерения производились в соответствии с действующей нормативной документацией. Были использованы приборы Fluke 435 и Metrel 2792А. Измерения производились на СШ 6 кВ, осциллограмма и спектральный состав напряжений приведены на рисунках 8 и 9 соответственно.

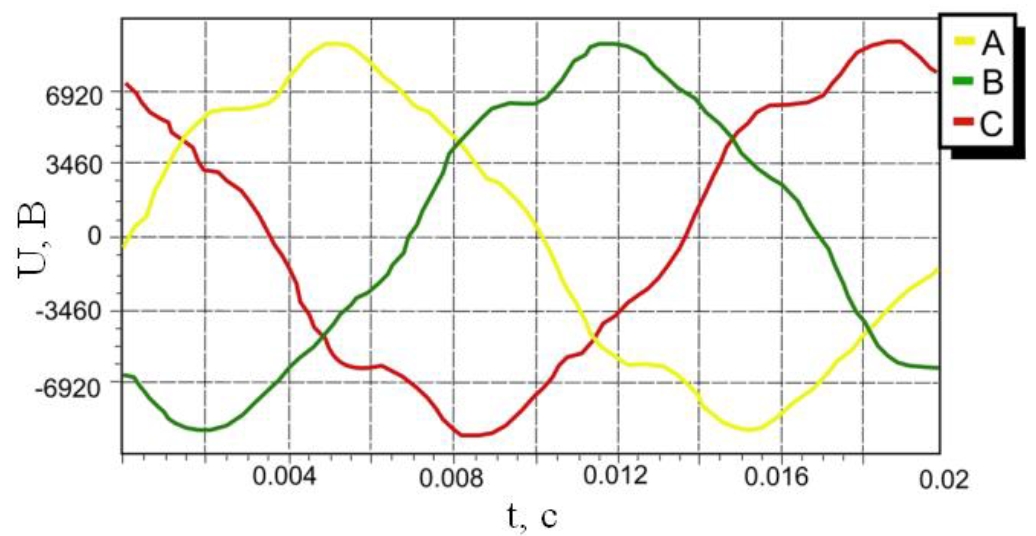

Рисунок 8 – Осциллограмма напряжений на СШ 6 кВ

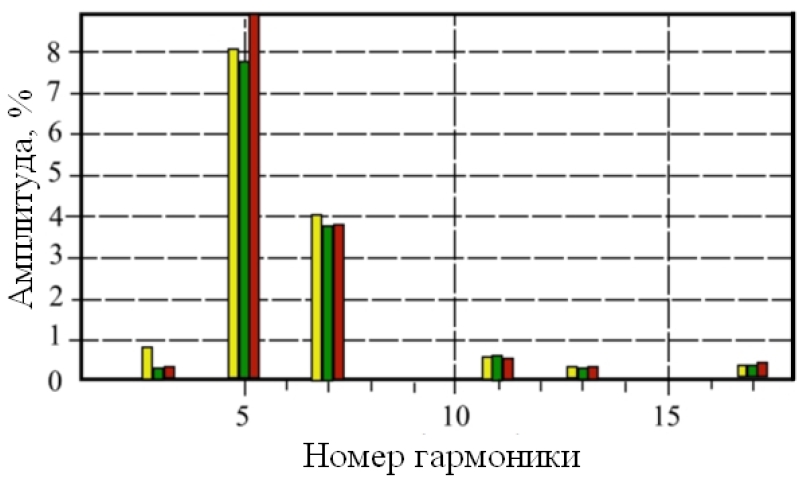

Рисунок 9 – Спектральный состав сигнала напряжения на СШ 6 кВ



Результаты измерений показывают, что в сети 6 кВ присутствуют гармоники, на которых возможен режим резонанса и опасные перенапряжения. Для защиты электрических сетей и уменьшения влияния высших гармоник в данном случае необходимо применение фильтров [3].

Заключение и выводы

  1. В электрических сетях нефтедобывающих предприятий постоянно растет доля электрических нагрузок, имеющих нелинейную вольт-амперную характеристику, что, в конечном счете, является причиной появления высокочастотных составляющих (высших гармоник) тока и напряжения. Высшие гармоники приводят к перегрузке токоведущих частей, а для батарей статических конденсаторов – могут стать причиной преждевременного выхода из строя или даже физического разрушения.
  2. В работе представлена методика расчета резонансных режимов в электрической сети 110/35/6 кВ. Основные источники гармонических искажений представлены на классе напряжения 0,4 кВ. Такими источниками являются станции управления погружными электродвигателями. Существенная доля нелинейной нагрузки 0,4 кВ вызывает искажения несинусоидальности на стороне 6 кВ. При этом возможны двукратные перенапряжения.
  3. В работе представлены зависимости кратности перенапряжений от частоты, что позволило определить резонансные частоты, способные нанести ущерб электрооборудованию. Результат физических измерений показателей качества электроэнергии с применением сертифицированного оборудования, показал наличие высших гармоник, способных привести к резонансу в электрической сети.

Результаты работы могут быть использованы для расчета режимов электрических сетей на стадии проектирования или при планировании установки технических устройств по фильтрации высших гармоник в распределительных сетях 0,4-6 кВ.

×
