Solution of the Steiner problem in the search for optimal network structure using population optimization methods

Texto integral

ВВЕДЕНИЕ

Естественный рост производственных мощностей, инфраструктуры требует построения новых технических коммуникаций, в том числе и линий электропередачи для обеспечения электроприёмников электрической энергией. При проектировании встаёт вопрос определения маршрутов прокладки кабельных и воздушных линий, размещения трансформаторных и распределительных пунктов.

Месторасположение вышеупомянутых структурных единиц электрической сети непосредственно оказывает влияние на полученную электрическую сеть, в частности, на протяженность линий электропередачи, на перетоки мощности в элементах сети, на величину затрачиваемой мощности для передачи электрической энергии (потери мощности).

Таким образом, задачу можно определить следующим образом: поиск точки расположения пункта трансформации/распределения с целью минимизации потерь мощности электрической сети.

В настоящее время широко используются ГИС для проектирования инженерных объектов [1-5]. Для ГИС объекты генерации, распределения и потребления представляются в виде графа $G=(V, E)$, где объекты представляются в виде узлов (вершин) $V$, а линии электропередачи, связывающие их, – в качестве ребер $E$. В подобном описании задача сводится к решению задачи Штейнера, т. е. обобщенной задаче поиска минимального остовного дерева.

Задача Штейнера формулируется как поиск наименьшего дерева, соединяющего все вершины $T$. Возможны два случая: а) $T\subseteq V$; б) $T\ne V$ (рисунок 1). В первом случае задача сводится к поиску минимального остовного дерева для графа $G$, которую можно решить классическими алгоритмами Прима и Краскала. Во втором случае задача отличается от поиска минимального остовного дерева тем, что необходимо выбрать (найти) дополнительные точки в пространстве для минимизации стоимости дерева [6].

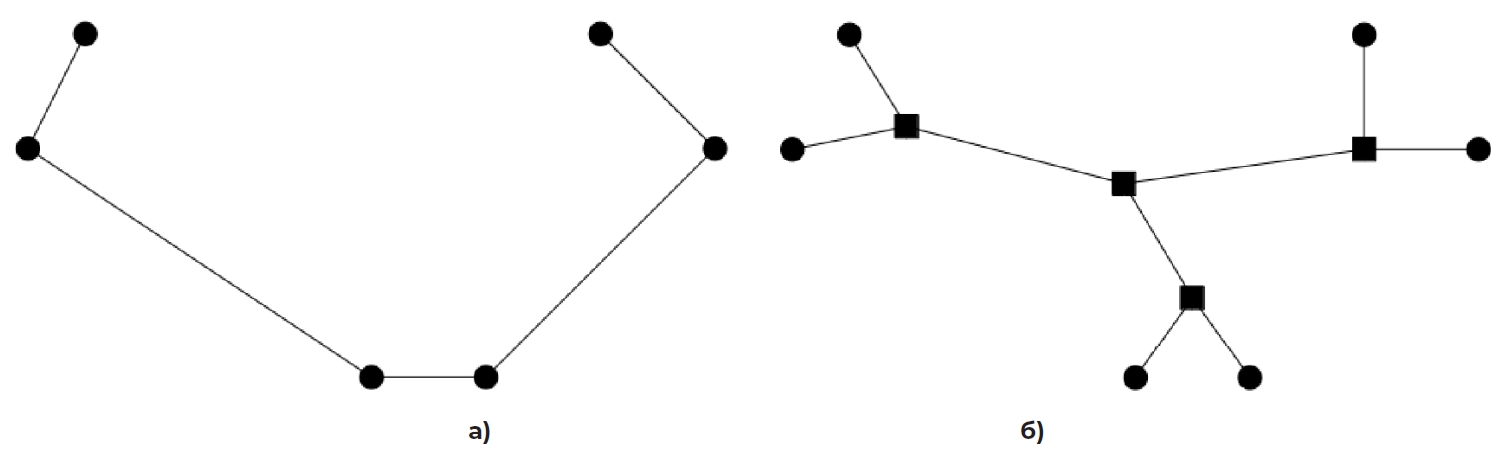

Рисунок 1. Задача Штейнера а) $T\subseteq V$; б) $T\ne V$

Стоит отметить, что задача построения технических коммуникаций усложняется наличием на территории размещения как объектов техногенного характера, так и природных, естественных преград, в худшем случае, – территория описывается дискретно заданными характеристиками. Таким образом, сложность задачи определяется как NP-мерная.

Для решения поставленной задачи предлагается использовать эвристические алгоритмы популяционной оптимизации [7]. Генетические алгоритмы позволяют производить анализ множества решений, ранжируя их по выбранному пользователем критерию. Данные алгоритмы дают достаточно «хорошие» решения, в том числе, при заданных дискретно начальных условиях, что делает их пригодными для поиска структуры электрической сети не только на территориях городской застройки, но и для построения межсистемных связей, в том числе, связей в рамках построения микрогрид на резконеоднородном ландшафте территорий Крайнего Севера.

Суть генетического алгоритма заключается в генерации множества вариантов распределений точек связи в гиперпространстве с последующей оценкой систем. Точки, дающие лучшие показатели системы, остаются на рассмотрении, остальные удаляются. Алгоритм построен таким образом, что каждая следующая выборка точек приближается к истинным расположениям, дающим наилучший результат (рисунок 2).

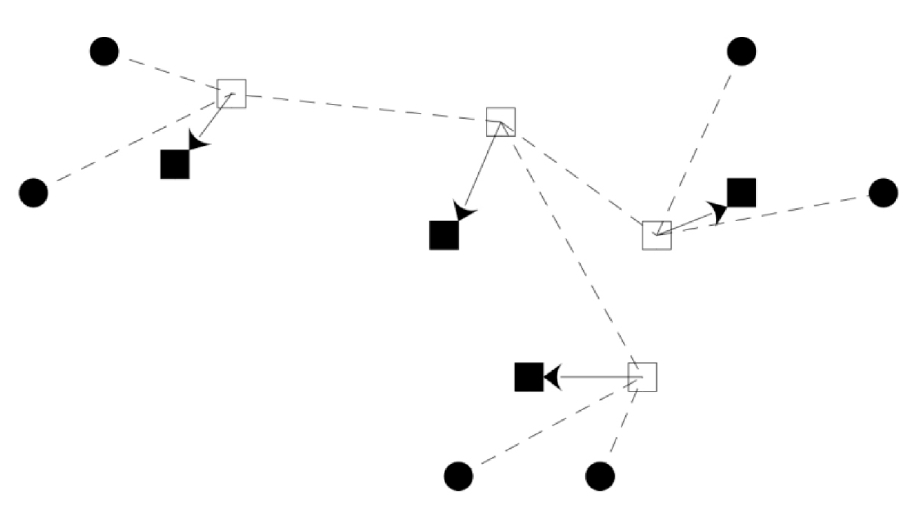

Рисунок 2. Задача Штейнера.

В связи с тем, что территория имеет значительные преграды, наряду с решением задачи Штейнера необходимо решить ряд задач, связанных с нахождением оптимального маршрута между точками будущей сети. Для поиска маршрутов между точками будет применяться алгоритм Дейкстры для поиска пути на графе.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Для проведения эксперимента была выбрана область 400 км² [8]. Ценовая поверхность рассматриваемой области представлена в таблице 1.

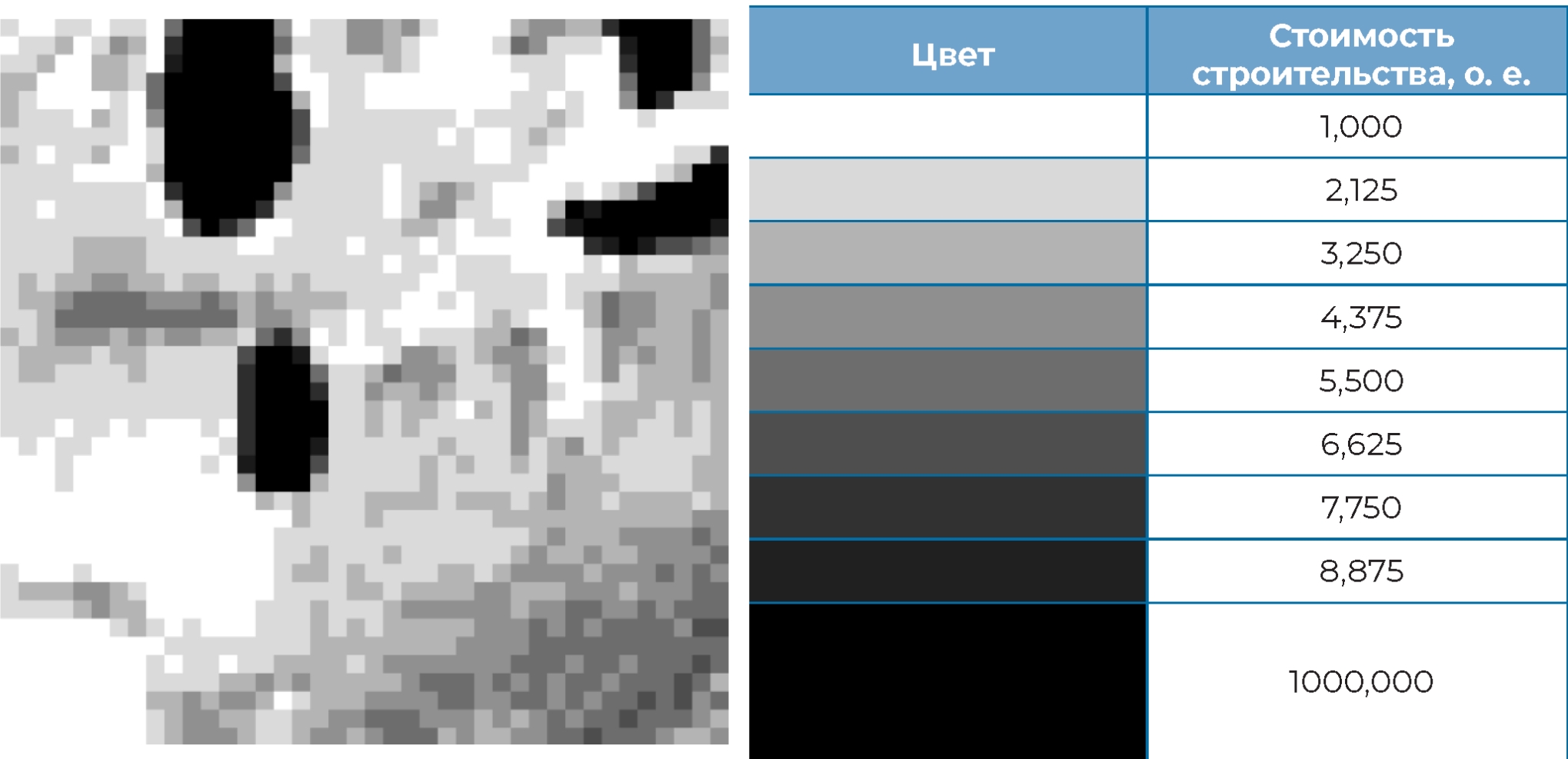

Таблица 1. Ценовая поверхность рассматриваемой области.

На данной территории располагаются 15 пунктов потребления электроэнергии. Необходимо произвести поиск точки Штейнера для расположения в ней узла генерации, через который идет связывания всех пунктов в единую электрическую сеть. Исходные данные и более подробное рассмотрение работы генетического алгоритма представлены в [9].

В результате работы производился поиск точки генерации, построение путей от неё к пунктам потребления (линий электропередачи), производился выбор проводников линий, оценка общей стоимости строительства и потерь мощности элементами сети. Примеры поиска представлены на рисунке 3. Оценка успешности решения представлена в таблице 2.

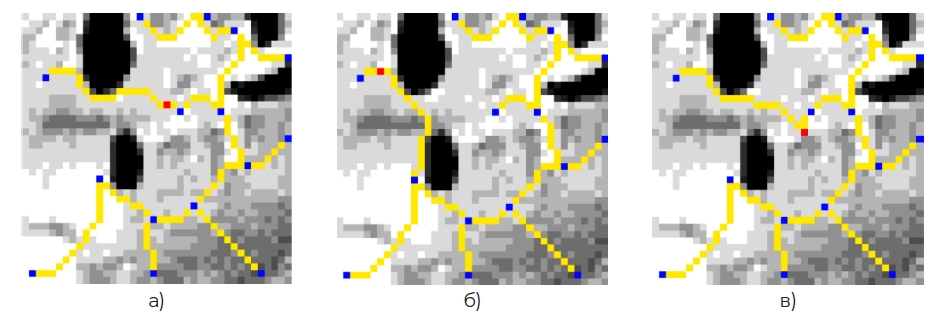

Рисунок 3. Промежуточные результаты поиска точки Штейнера генетическим алгоритмом: а) оптимальный вариант; б) неоптимальный вариант; в) классический подход.

Таблица 2. Ценовая поверхность рассматриваемой области.

ЗАКЛЮЧЕНИЕ И ВЫВОДЫ

В результате работы был предложен подход к определению точки Штейнера, позволяющей построить электрическую сеть, обладающую наименьшими потерями с применением алгоритмов популяционной оптимизации. На примере области площадью 400 км² с использованием предлагаемого подхода была построена электрическая сеть. В результате применение генетического алгоритма позволило найти такую структуру сети, которая, в отличие от сети, полученной классическим методом, позволила сократить потери мощности на 4 %. Сокращение величины потерь свидетельствует о применимости данного подхода к оптимизации структуры электрической сети как следствие решения задачи Штейнера.
