Method of in-depth diagnostics of the main brake cylinder of a motor vehicle

Cover Page

Cite item

Full Text

Abstract

The use of new methods for element-by-element diagnostics of the brake system increases the probability of detecting malfunctions, helps to identify faulty elements in the nodes of the brake system in advance, which helps to reduce accidents on the roads of the country. The development of a method for in-depth diagnosis of the master brake cylinder is an urgent task.

Earlier, as part of the development of a new method for diagnosing the main brake cylinder of a hydraulic brake system, a set of diagnostic parameters was determined by the dynamic parameters of the resistance force to pressing the brake pedal. The need to introduce the method for practical use at road transport enterprises set the authors the task of determining the maximum permissible values of diagnostic parameters based on the comparison results, with which a conclusion will be made about the technical condition of the object with subsequent diagnosis.

The aim of the work is to determine the maximum allowable values of diagnostic parameters, and to develop an algorithm for making a diagnosis.

The maximum permissible values of the diagnostic parameters of the main brake cylinder were determined on the basis of a statistical method. The main provisions of the method are that a one-time sample of N values of the diagnostic parameter was considered for representatives of the set of diagnostic objects (both serviceable and faulty). At the same time, it was assumed that the values corresponding to the serviceable state would obey a different pattern than the values corresponding to the faulty one. Having singled out the distribution function f(S) of the parameter values for the healthy state of the object from the total population, the range of acceptable values of the diagnostic parameter in operation can be limited by some limiting dispersion relative to the nominal (reference) value of the parameter. For the braking system affecting traffic safety, the restriction was applied with 85% probability. The values were found for the entire range of diagnostic parameters.

In the course of the study, the maximum permissible values of diagnostic parameters were determined. A diagnostic matrix of the main brake cylinder has been built. An algorithm for making a diagnosis has been developed. The scientific novelty lies in the difference in their implementation in the range of service braking, which makes it possible to maximize the informative possibility of each of the diagnostic parameters.

Full Text

Введение

Статистика дорожно-транспортных происшествий показывает, что 40–60% всех аварий «по технической неисправности» происходит вследствие отказов тормозной системы [13; 15; 19], причем данные ДТП наиболее опасные, так как в них люди получают наиболее тяжкие телесные повреждения и гибнут. При этом неисправности главного тормозного цилиндра (ГТЦ), связанные с некорректной работой поршней контуров и пружин, составляют 5–10% от общего количества неисправностей по гидравлической тормозной системе. Данные неисправности обычно не проявляются на режимах экстренного торможения, а влияют на качество процесса служебного. Существующие методы и средства диагностирования тормозной системы не позволяют определять техническое состояние элементов ГТЦ.

Рассмотрим основные методы диагностирования тормозных систем. При диагностировании технического состояния тормозов с гидравлическим приводом традиционным считают силовой метод1, по зависимости тормозной силы на каждом из колес от силы давления на педаль тормоза. Эта зависимость, называемая тормозной диаграммой, которая дает достаточно полную характеристику работоспособности тормозного привода.

Исследователь Ю. П. Петин предложил статический метод диагностирования тормозных систем в дорожных условиях, использующий в качестве параметров диагностирования перемещение педали тормоза, приводное усилие и время срабатывания при рабочем ходе тормозной педали2. Данный метод выразителен тем, что при управлении автомобилем в реальных дорожных условиях накапливается статистическая информация о перемещении тормозной педали и приводном усилии на различных режимах торможения. По зависимости перемещения тормозной педали от приводного усилия были установлены пределы изменений параметров в допуске, тормозная система которых функционирует в исправном состоянии. Получена эталонная область и остальное пространство разбито на подобласти, при выпадении параметра из допуска в какую-либо подобласть определялась неисправность с достоверностью 91%. Определение неисправности производилось с помощью теории распознавания образов. Предлагается определять неисправности: увеличение зазоров в тормозных механизмах, замасливание накладок, наличие воздуха в системе гидропривода, нарушение герметичности, изменение свободного хода педали тормоза. Данная методика интересна для рассмотрения, но некоторые неисправности тормозного привода уже исправлены конструкторским путем при проектировании, некоторые неактуальны и остальные очевидны. Примеры устаревшего оборудования не дали исследователю достичь более точных результатов.

Также имеется метод обнаружения неисправностей гидравлической тормозной системы [2; 10] посредством расчета потерь давления тормозной жидкости при наличии неисправностей. Тип неисправности определяется методом корреляционного анализа. Кроме того, по данной методике можно определить местонахождение неисправности. Это достигается путем анализа сигналов давления ГТЦ. В исследовании представлены численные результаты данных, записанных на стационарном тестовом стенде тормозной системы, которые иллюстрируют осуществимость предложенных подходов. Для определения неисправности в гидравлической тормозной системе применяется оценка свойств параметров на основе давления тормозной жидкости в колесных тормозных цилиндрах и перемещения педали тормоза, на основе положения диафрагмы вакуумного усилителя [5; 7; 8; 19]. Данная методика основана на анализе изменения давления в процессе торможения от перемещения штока ГТЦ. Оценка неисправностей производится по изменениям в тормозной диаграмме в зависимости от неисправности.

В работе [18] предлагается применить модель LMS Amesim® для прогнозирования влияния на поведение типичных сбоев в гидравлической тормозной системе. Здесь широко рассмотрено поведение соответствующих систем переменных в нормальных условиях эксплуатации и потенциальных последствий типичных сбоев в производительности системы, продемонстрировано использование вычислительной модели гидравлической тормозной системы, параметризованной в программном обеспечении LMS Amesim® для оценки. Предлагается использовать аппарат для содействия процессу проверки соответствия системы требованиям к эксплуатационным характеристикам и безопасности, такой подход может также применяться при раннем выявлении сбоев и эксплуатационных проблем еще на этапе разработки изделия. Модель разработана для гидравлической тормозной системы самолетов, оборудованной новейшими электронными системами безопасности. Оценка работы системы производится по сравнению выходных графиков давлений в системе с эталонными выходными параметрами. Система самолета оборудована датчиками давления, и автор предлагает смоделировать характерные неисправности в тормозной системе и делать заключение о работоспособности и ресурсе элементов тормозной системы по эксплуатационным характеристикам с приборов самолета.

В статье [9] рассматривается применение метода диагностирования по теории распознавания образов на примере тормозной системы. Применение данной теории Ю. П. Петин рассматривал еще в своей диссертационной работе2. Применение теории распознавания образов в диагностировании автомобилей должно быть в тандеме с испытанными методами [7; 11; 12; 14; 16; 17]: визуальным, акустическим, вибрационным, температурным, по давлению, тензометрическим, силовым и т. д.

Приоритетными характеристиками при диагностировании тормозной системы являются перемещение, усилие нажатия на педаль тормоза, давление в тормозной системе, тормозная сила на колесах. В каждом из рассмотренных источников рассматривается часть характеристик работы тормозной системы. В полном объеме они не учитываются.

Основной методикой диагностирования тормозной системы является анализ тормозных диаграмм, по изменению которых от эталонного варианта можно сделать заключение о основных неисправностях тормозного привода. Заключения о работоспособности является общим и не выделяет конкретной неисправности в тормозном приводе.

Научные исследования, связанные с созданием методов и средств углубленного диагностирования ГТЦ, являются актуальными. Причем актуальность разрабатываемого метода диагностирования в современных условиях требуемого импортозамещения значительно возрастает ввиду дефицита новых запасных частей и для автомобилей, находящихся в эксплуатации, очевидно, придется восстанавливать ГТЦ в условиях предприятий автомобильного транспорта, а не заменять его целиком, что делалось ранее.

Необходимость внедрения нового метода диагностирования [2] для практического использования на предприятиях автомобильного транспорта поставило перед авторами задачу автоматической постановки диагноза.

Целью работы является определение предельно-допустимых значений диагностических параметров и разработка алгоритма постановки диагноза.

Материалы и методы

Новый метод3 диагностирования ГТЦ на режимах служебного торможения, на участке срабатывания тормозного привода, построен после подробного анализа всех существующих методов и проведения серии постановочных экспериментов. В процессе синтеза были проверены взаимосвязи между показаниями с датчиков давления и силовыми характеристиками в гидравлическом тормозном приводе.

В основу исследования положено предположение о том, что, во-первых, характер изменения силы сопротивления нажатию на педаль тормоза на участке срабатывания достаточно полно отражает силовую динамику взаимодействия основных элементов гидравлической тормозной системы включая ГТЦ и, следовательно, техническое состояние его критических по надежности деталей, и, во-вторых, степень проявления уровня технического состояния этих деталей при торможении отличается на различных режимах (скорость и сила нажатия на педаль) торможения.

Проведенное на начальном этапе экспериментальное исследование доказало, что наиболее характерными неисправностями ГТЦ в реальных условиях эксплуатации являются: изменение жесткости пружин ГТЦ первого и второго контура (53% от общего количества неисправностей); износ уплотнительных колец поршней ГТЦ первого и второго контура (32%); увеличение силы трения уплотнительных колец о стенки цилиндра из-за разбухания материала (10%), из которого они изготовлены.

Для определения комплекса диагностических параметров, с помощью которого можно определить характерные неисправности ГТЦ с достаточной достоверностью, было проведено моделирование влияния неисправностей на изменение силовой реакции тормозной педали при различных темпах приведения ее в движение во время торможения. Моделирование проводилось на основе модели, составленной из системы дифференциальных уравнений, описанных ранее в [2; 13; 15]. Дифференциальные уравнения решались с помощью метода Рунге – Кутта 4 порядка.

Входными параметрами модели являлись величины, характеризующие неисправности, выраженные через значения структурных параметров и характеристики режима воздействия на тормозную педаль: сила Fп и скорость перемещения педали тормоза; Х1 – содержание воздуха в тормозной жидкости; X2 и X3 – изменение жесткости возвратной пружины первого и второго контура ГТЦ, соответственно; X4 и X5 – износ уплотнительного кольца высокого давления первого и второго контура ГТЦ; X6 и X7 – увеличение диаметра (разбухание) уплотнительного кольца высокого давления первого и второго контура ГТЦ.

Выходными параметрами модели являлись значения диагностических параметров S1-S6 (рисунок 1). В процессе компьютерного моделирования определялись динамические и силовые характеристики элементов гидравлической тормозной системы, управляющим механизмом которой является двухконтурный тормозной цилиндр с фиксированием плавающего поршня предварительно сжатой пружины.



Рисунок 1. Комплекс исследуемых диагностических параметров

Источник: составлено авторами



Моделирование проводилось для нескольких режимов нажатия на педаль тормоза. В исследовании рассматривается четыре режима: T1 – время нажатия на педаль тормоза составляет 0,2 с; T2 – 0,7 с; T3 – 1,0 с; T4 – 1,4 с.

Достоверность результатов, полученных при моделировании, подтверждалась путем экспериментальной проверки разработанного метода диагностирования [1] в диагностическом подразделении автотранспортного цеха предприятия ООО «Кургантрансхолод».

Результаты исследования

Математическое моделирование рабочих процессов [2; 13; 15], протекающих в гидравлическом тормозном приводе, дало возможность определить комплекс диагностических параметров, который был исследован на однозначность и чувствительность к изменениям структурных параметров, характеризующих перечисленные выше неисправности. В этот комплекс были включены следующие диагностические параметры: S1 – время t1 от начала нажатия на педаль тормоза до начала движения поршня второго контура ГТЦ; S2 – время t2 от начала нажатия на педаль тормоза до окончания движения поршня второго контура ГТЦ; S3 – время движения поршня второго контура ГТЦ в; S4 – усилие F1 на педали тормоза в момент начала движения второго поршня ГТЦ; S5 – усилие F2 на педали тормоза в момент окончания движения второго поршня ГТЦ и S6 – разность усилий F1-F2 (рисунок 1). При этом моменты начала и окончания движения поршней фиксировались по моментам достижения нормируемой величины импульса силы нажатия на педаль тормоза.

В ходе дальнейших исследований установлена нецелесообразность использования тестового режима Т2, так как результаты диагностирования на этом режиме дублируются режимом Т4 и диагностического параметра S1, который оказался неинформативным на всех тестовых режимах и из дальнейших исследований исключен [15].

Предельно-допустимые значения диагностических параметров ГТЦ определялись на основе статистического метода [3;4;6], учитывающего вероятностные процессы возникновения неисправностей изменения технического состояния, расчеты проводились для всех режимов воздействия на педаль тормоза.

Определённые на основе статистического метода предельно допустимые значения диагностических параметров главного тормозного цилиндра приведены в таблице 1. Особенностью нормирования диагностических параметров разрабатываемого метода является необходимость нормирования параметров отдельно для каждого тестового режима диагностирования.



Таблица 1. Предельно допустимые значения диагностических параметров

Диагностический параметр

Ед. измерения

Предельно допустимое значение диагностического параметра

режим Т1

режим Т3

режим Т4

S2ДТi

с

0,164

0,73

0,97

S3ДТi

с

0,09

0,4

0,54

S4ДТi

Н

260

207

183

S5ДТi

Н

459

412

376

S6ДТi

Н

218

178

175

Источник: составлено авторами



В процессе совместного анализа результатов теоретических и экспериментальных исследований влияния эксплуатационных неисправностей на диагностические параметры установлено, что по выявленному комплексу диагностических параметров можно однозначно определить техническое состояние ГТЦ. В таблице 2 приведена разработанная диагностическая матрица ГТЦ.



Таблица 2. Диагностическая матрица главного тормозного цилиндра

Диагноз

Режимы диагностирования по темпу нажатия на тормозную педаль

Т1

Т3

Т4

D1

Воздух в системе

S41 > Sд41; S61 < Sд61

–

–

D2

Увеличение диаметра уплотнительного кольца второго поршня

S31 > Sд31; S41 = Sд41;

S51 > Sд51

–

–

D3

Снижение жесткости пружины первого поршня

–

S23 > Sд23; S43 = Sд43

–

D4

Износ уплотнительного кольца первого поршня

–

S33 >> Sд33; S43 = Sд43; S53 > Sд53

S34 >> Sд34;

S44 = Sд44;

S54 > Sд54

D5

ГТЦ исправен

Все диагностические параметры в норме

D6

Износ уплотнительного кольца второго поршня

–

–

S24 > Sд24;S34 = Sд34

D7

Диагноз не установлен, требуется разборка ГТЦ

Имеются отклонения диагностических параметров от нормативных, но нет совпадения по их сочетаниям

Источник: составлено авторами



Для практического применения метода был разработан алгоритм постановки диагноза главного тормозного цилиндра (рисунок 2).

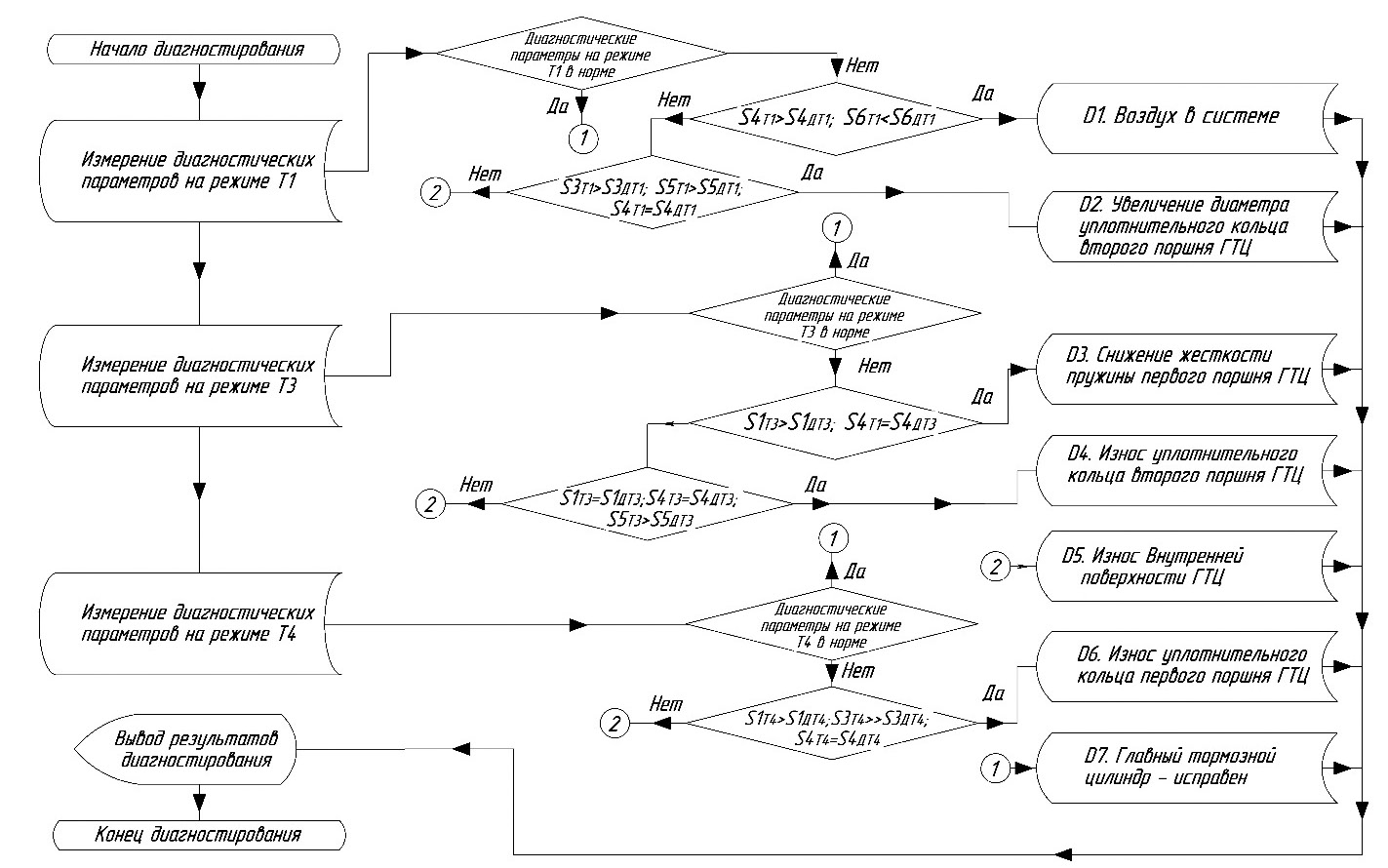

Рисунок 2. Алгоритм постановки диагноза главного тормозного цилиндра

Источник: составлено авторами



Рекомендуется проводить диагностирование главного тормозного цилиндра в совокупности с диагностированием общей тормозной эффективности автомобиля на стенде тормозных качеств, чтобы достоверно установить все возможные неисправности в тормозном приводе.

Заключение

Решена актуальная научно-техническая задача обеспечения эффективности функционирования тормозной системы на основе разработки метода диагностирования главного тормозного цилиндра гидравлической тормозной системы автомобиля, защищенного патентом РФ 2751101, и позволяющего определять техническое состояние его критических по надежности элементов.

В результате работы определены предельно допустимые значения диагностических параметров. Построена диагностическая матрица главного тормозного цилиндра. Разработан алгоритм постановки диагноза. Научная новизна заключается в отличии их реализации в диапазоне служебных торможений, что позволяет максимально реализовать информативную возможность каждого из диагностических параметров.

1 Шарыпов А. В. Основы теории надежности транспортных систем: Учебное пособие / А. В. Шарыпов, Г. В. Осипов. – Курган: Изд-во Курганского гос. ун-та, 2006. – 128 с.

2 Петин Ю. П. Исследование возможности диагностирования тормозных систем автомобилей в дорожных условиях по изменению статистической информации о перемещении тормозной педали и приводном усилии: диc…. канд. техн. наук. – М., 1974. – 157 с.

3 Патент № 2751101 C1 Российская Федерация, МПК B60T 11/16, B60T 17/22, G01M 17/00. Способ диагностирования главного тормозного цилиндра гидравлической тормозной системы по динамическим параметрам силы сопротивления нажатию на педаль тормоза: № 2020135237: заявл. 26.10.2020: опубл. 08.07.2021 / А. Л. Бородин, В. И. Васильев, В. Е. Овсянников; заявитель Федеральное государственное бюджетное образовательное учреждение высшего образования «Курганский государственный университет». – EDN: UKUVDU.

×
