Переработка гипсового сырья в административно-культовом центре бронзового века Гонур-депе (Юго-Восточные Каракумы)

Полный текст

Введение

Гонур-депе является одним из наиболее известных археологических памятников эпохи поздней бронзы в Средней Азии. Он находится в юго-восточной части пустыни Кара-Кум, в 70 км севернее современного г. Байрамали (Марыйский велаят, Республика Туркменистан) (рис. 1). Памятник был открыт В.И. Сарианиди в 1972 г. и раскапывался им до последних лет жизни. В настоящее время археологические работы продолжают сотрудники Маргианской археологической экспедиции. За период многолетних работ научным коллективом были собраны и изучены богатейшие коллекции изделий из камня, керамики, меди, бронзы и драгоценных металлов.



Рис. 1. Местоположение объектов на территории Туркменистана. 1 – современные населенные пункты, 2 – место раскопок археологического комплекса Гонур-депе.

Fig.1. Location of objects on the territory of Turkmenistan. 1 – modern settlements, 2 – the excavation site of the Gonur-depe archaeological complex.



Гонур-депе был основан в конце III тыс. до н.э. в замковой части дельты р. Мургаб (Зайцева и др., 2008).Он просуществовал до середины II тыс. до н.э. и был покинут своими жителями в результате ухода реки. Объект относится к Бактрийско-Маргианскому археологическому комплексу и в древности являлся крупнейшим административно-культовым центром прилегающей территории (Сарианиди, 1974). Протогород был окружен несколькими массивными оборонительными стенами, усиленными прямоугольными башнями и славился монументальной архитектурой. Хозяйство его жителей базировалось на орошаемом земледелии (Сатаева, Сатаев, 2012), скотоводстве (Сатаев, Сатаева, 2012) и многочисленных ремеслах: гончарном деле (Кожин, 2008), обработке каменного сырья (Юминов, 2012), металлургическом и бронзолитейном производстве (Папахристу, 2016; Kraus, 2016; Yuminov et al., 2021). Немаловажную часть в его развитии занимала торговля, в том числе оловянными и медными рудами. Последние в то время уже разрабатывались на территории Средней и Центральной Азии (Avilova, 2008; Steinkeller, 2014) и через Гонур-депе экспортировались в древние государства Ближнего Востока (Lyonne, 2005).

Цель настоящих исследований состояла в воссоздании процессов изготовления древних штукатурно-гипсовых смесей, используемых при строительстве административно-культового центра Гонур-депе. В задачи исследований входили макро- и микроописание светло-серого артефакта с волнистой поверхностью в нижней части, определение его минерального состава и характеристика текстурно-структурных особенностей материала.

Материалы и методы исследования

Объект исследований был обнаружен в раскопе № 19, погребение 24, и идентифицирован как фрагмент отпечатка плетеной корзины, оставленной на гипсе. Лабораторные исследования включали оптическую и электронную микроскопию, рентгенофазовый и изотопный анализы, которые выполнены на приборной базе Южно-Уральского федерального научного центра минералогии и геоэкологии УрО РАН (г. Миасс). Прозрачные шлифы и полированные аншлифы изготовлены в шлифовальной мастерской (шлифовальщики И.В. Кислюк, Н.П. Иванова).

Оптическая микроскопия в проходящем плоско-поляризованном свете проводилась в целях диагностики и определения текстурно-структурных особенностей строения образцов, а также для отбора монофракций. Для макроскопического описания использовались бинокулярный микроскоп МБС-10. Петрографическое изучение осуществлялось с помощью поляризованного микроскопа Axiolab ZS с цифровой фотоприставкой.

Электронная микроскопия задействовалась для установления размеров, морфологии (форм выделения) и диагностики тонких агрегатов минералов. Съемка проводилась на растровом электронном микроскопе TescanVega 3 SBU, оборудованным энергодисперсионной приставкой OXFORD INSTRUMENT. Условия съемки: напыление – графит, напряжение на катоде – 30 кВ, диаметр пучка – 5 мкм, время экспозиции – 60 сек.

Рентгенофазовый анализ использовался для количественного определения минерального состава (объем. %). Препараты для исследований готовились на вазелиновой основе во избежание потери водорастворимых фаз. Анализ проводился в воздушно-сухом состоянии на автоматизированном дифрактометре ДРОН-2М, Cu-Kα излучении с графитовым монохроматором, шаг съемки 0.02º (аналитик П.В. Хворов). Содержания рассчитаны методом Петера-Кальмана по экспериментально полученным коэффициентам на 100 % без учета рентгеноаморфной составляющей.

Изотопный состав серы в гипсе определен на масс-спектрометре Delta^Plus Advantage, сопряженном с элементным анализатором EA Flash 1112 интерфейсом ConFlo III (производитель Thermo Finnigan) (аналитик С.А. Садыков). Изотопные отношения измерены в непрерывном потоке газа. Масса навески – 0.2 мг. При анализе использовался стандарт NBS-123. Обработка результатов и контроля работы масс-спектрометра производилась с помощью программного обеспечение Isodat 2.0.

Результаты исследований

Макроскопическое описание артефакта

Изученный образец представляет собой трапециевидный фрагмент гипсового слепка донца и части боковой стенки плетеной корзины. Размеры образца (см): длина 21–22; ширина 10–12; высота 4–5 (рис. 2). На отпечатке хорошо выделяется крестовина, состоящая из четырех парно-переплетенных прутьев, которые плотно оплетаются лозой. Дно и боковые стенки корзины выполнены простым послойным плетением, в котором одиночные прутья в виде непрерывной ленты через стойку вплетались и наслаивались рядами по пологой спирали. Толщина прутьев не превышала 5– 7 мм. По определению Л.В. Сатаевой для лозы использовались прутья ивы.



Рис. 2. Отпечаток дна плетеной корзины из ивовых прутьев, оставленный на вяжущем гипсовом материале в центре Гонур-депе.

Раскоп № 19, погребение 24; обр. ГД-153-9.

Fig. 2. Imprint of the bottom of a wicker basket made of willow twigs on a binding plaster material at the Gonur Depe archeological site.

Excavation no. 19, burisl 24; sample GD-153-9.



Судя по отпечаткам, материал заполнения изначально был пластичным, а затем затвердел и превратился в плотную камнеподобную массу светло-серого цвета. Ее поверхность со временем покрылась тонкой (менее 1 мм) серо-коричневой коркой патины, так называемого «пустынного загара», который образуется при длительном нахождении образца на дневной поверхности. Макротекстура образца однородная без видимой слоистости. Структура неравномерная тонко- и скрытозернистая, пористая. Поры имеют угловатую и овальную форму поперечником 0.5–4.0 мм. Они расположены беспорядочно и занимают около 25 об. %. Материал непрозрачен и имеет матовый блеск. Он относительно хрупкий, легкий, не обладает магнитными свойствами. С соляной кислотой практически не взаимодействует, за исключением слабой реакции на заветренной поверхности.

Петрографическая характеристика

Микроскопически образец характеризуется обломочным строением. Обломки составляют около 70 об. %. Они представлены тонко сросшимися агрегатами гипса, мелкими зернами кварца, реже плагиоклаза, чешуйками слюды и единичными включениями эпидота и цоизита, а также комковатыми стяжениями кремнисто-глинистых и глинисто-кремнистых агрегатов. Обломки неравномерно распределены в объеме и образуют скопления, в основном, приуроченные ко дну корзины (рис. 3а). Они характеризуются округлой, округло-овальной, реже угловатой формой (рис. 3б). Размер обломков колеблется от 0.1 до 1.5–2.0 мм. Доля цемента в образце достигает 30 %. Граница с обломками не всегда отчетливо проявлена, что объясняется близким составом цемента и большей части обломков.

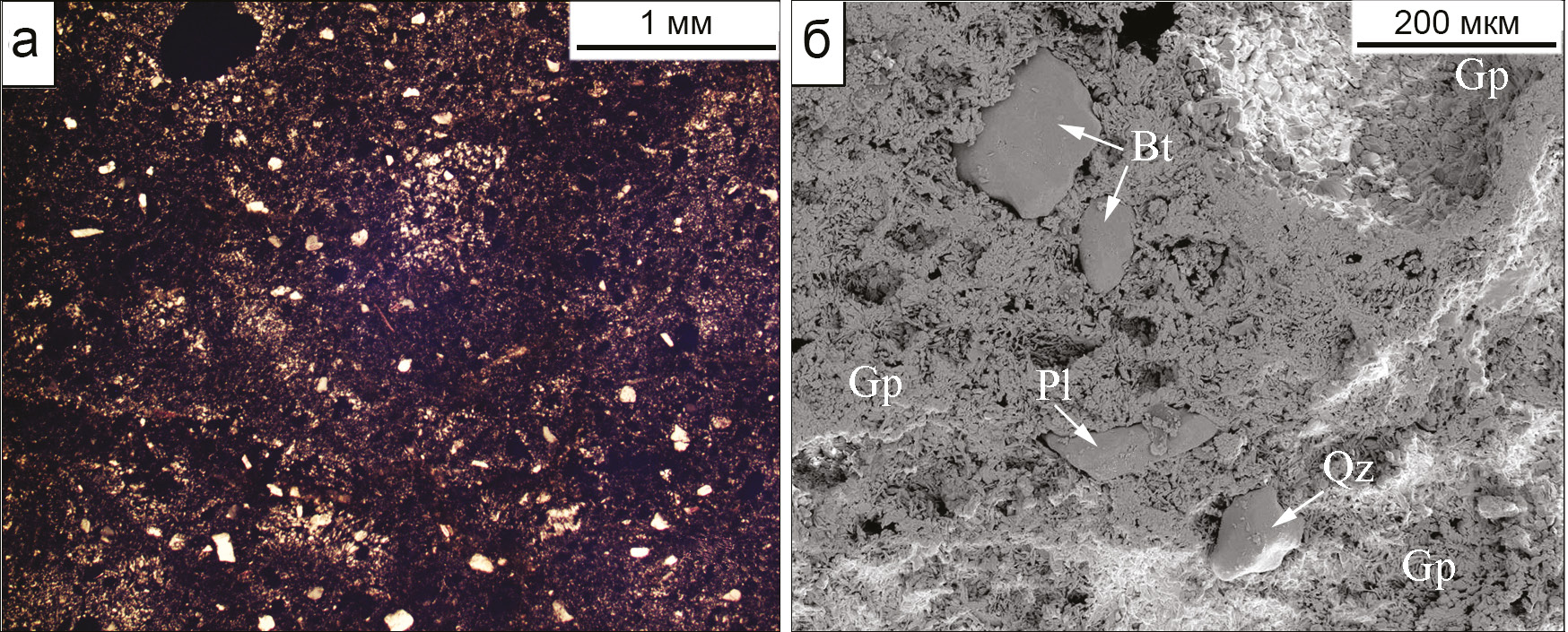

Рис. 3. Обломочный материал в гипсовом слепке: а – скопление обломков минералов в цементе (проходящий свет, без анализатора); б – зерна минералов в гипсовом матриксе (СЭМ-фото).

Здесь и далее: Pl – плагиоклаз, Bt – биотит, Gp – гипс, Qz – кварц.

Fig. 3. Clastic material in a plaster cast: a – fragments of minerals in matrix (transmitted light, without analyzer); б – mineral grains in gypsum matrix (SEM photo).

Hereinafter: Pl – plagioclase, Bt – biotite, Gp – gypsum, Qz – quartz.



В комковатых стяжениях отмечается переменное содержание компонентов. Встречаются обособления, сложенные агрегатом мелких зерен кварца, часто остроугольной формы, чешуек мусковита и глинисто-кремнистого вещества (рис. 4а, б). Такие обособления составляют около 5 об. %. Гипсовая составляющая в них преобладает над зернами кварца. Цемент в этих обломках также глинисто-гипсовый, типа выполнения пор.

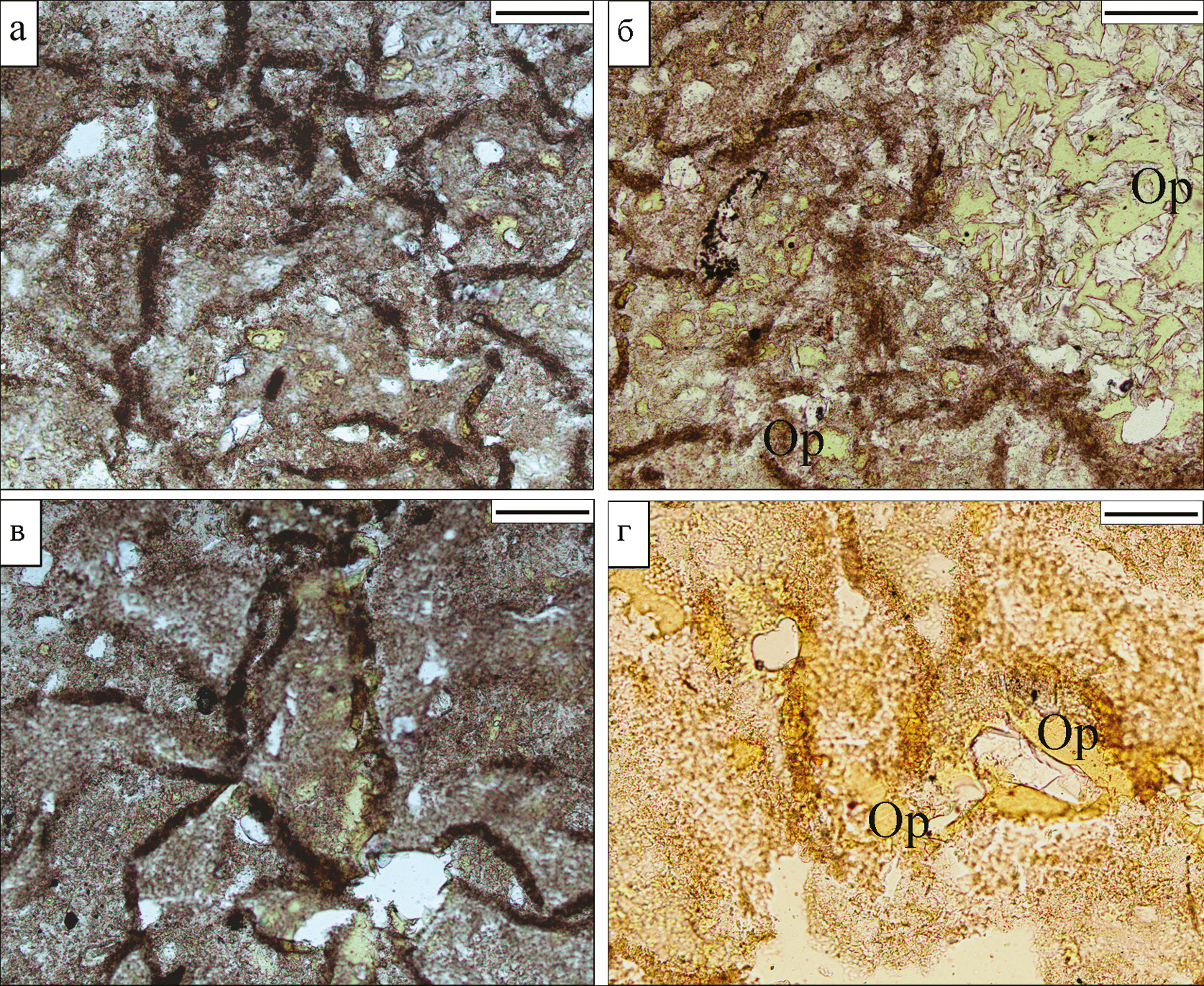

Рис. 4. Поры и трещины усыхания в глинисто-гипсовой массе: а – цементирующая масса со стяжениями гипса (серое) и порами (светло-серое), частично заполненными опалом (темно-серое до черного); б – гипсовые стяжения с порами, полностью заполненными опалом (Ор) и трещины усыхания с буровато-коричневым органическим веществом; в – цементирующая масса с редкими порами и трещины усыхания с органическим веществом; г – участки с опалом (желтоватый), приуроченным к трещинам с органическим веществом (коричневое).

Проходящий свет: с анализатором (а, в), без анализатора (б, г). Масштаб 200 мкм.

Fig. 4. Pores and syneresis cracks in clay-gypsum mass: a – matrix with gypsum aggregates (gray) and pores (light gray) partly filled with opal (dark gray to black); б – gypsum aggregates with pores completely made of opal (Op) and syneresis cracks with brownish organic matter; в – matrix with rare pores and syneresis cracks with organic matter; г – areas with opal (yellowish) confined to cracks with organic matter (brown).

Transmitted light: with (а, в) and without (б, г) analyzer. Scale bar is 200 µm.



Границы между стяжениями и цементом могут быть резкими (рис. 4в) или «размытыми» (рис. 4г). В первом случае граница может быть подчеркнута рассеянным органическим веществом, во втором – переход постепенный.

Основная цементирующая масса представлена глинисто-кремнистым веществом, местами, с резким преобладанием опаловой составляющей, выполняющей стенки пор. Структура цемента пелитовая, местами алевропелитовая. Тип цемента неоднородный: местами – базальный, чаще – типа заполнения пор. Текстура материала, в целом, пористая. Поры составляют около 25 об. %. Их размер варьирует от 0.01 до 0.5–1.0 мм. Расположение пор хаотичное, они встречаются как в цементе, так и комковатых стяжениях (рис. 4). В цементе поры обычно полые, редко выполненные более поздним опалом (рис. 4а). В гипсовых стяжениях количество пор повышенное, и они полностью заполнены опалом (рис. 4б). В цементе отчетливо проявлены трещины усыхания, подчеркнутые темно-бурым органическим веществом (рис. 4в). Местами к ним приурочены выделения вторичного опала (рис. 4г).

Исследования с помощью сканирующего электронного микроскопа позволили выявить в наполнителе корзины органическое вещество, в том числе и реликты водорослей, которые по форме, строению и составу предположительно относятся к диатомовым. Водоросли образуют буроватые цепочечные колонии, состоящие из мелких одноклеточных индивидов размером от 1–2 до 50 мкм. Клетка протопласта покрыта пектиновой оболочкой, заключенной в опаловом цементе с отчетливым тонким рисунком среза пор и ареол (рис. 5a). Поскольку диатомовые водоросли встречаются не только в морских и пресноводных водоемах, а также в воздушной, наземной и почвенной среде, проникая на глубину до 3 м (Голлербах, 1951), возможно, что фрагмент изученной корзины был захоронен в почве или вблизи водоема.

В составе наполнителя также присутствует рассеянное органическое вещество, которое по размеру и морфологии представлено двумя типами. Первый тип – дисперсные включения, которые наблюдаются в проходящем свете в виде бурых или черных частиц размером менее 0.005 мм, сходных по красновато-бурой окраске с гидроксидами железа. Они слабо различаются под микроскопом, находятся в виде отдельных частиц или образуют пылеватые скопления (рис. 5б). Обычно они располагаются беспорядочно, но нередко выполняют поры и трещины в комковатых обломках и между ними (рис. 5в). Рассеянное органическое вещество второго типа – детритное, обладает собственной формой в виде микросгустков, микропрожилков, нитевидных включений размером от 0.01 до 0.10 мм.

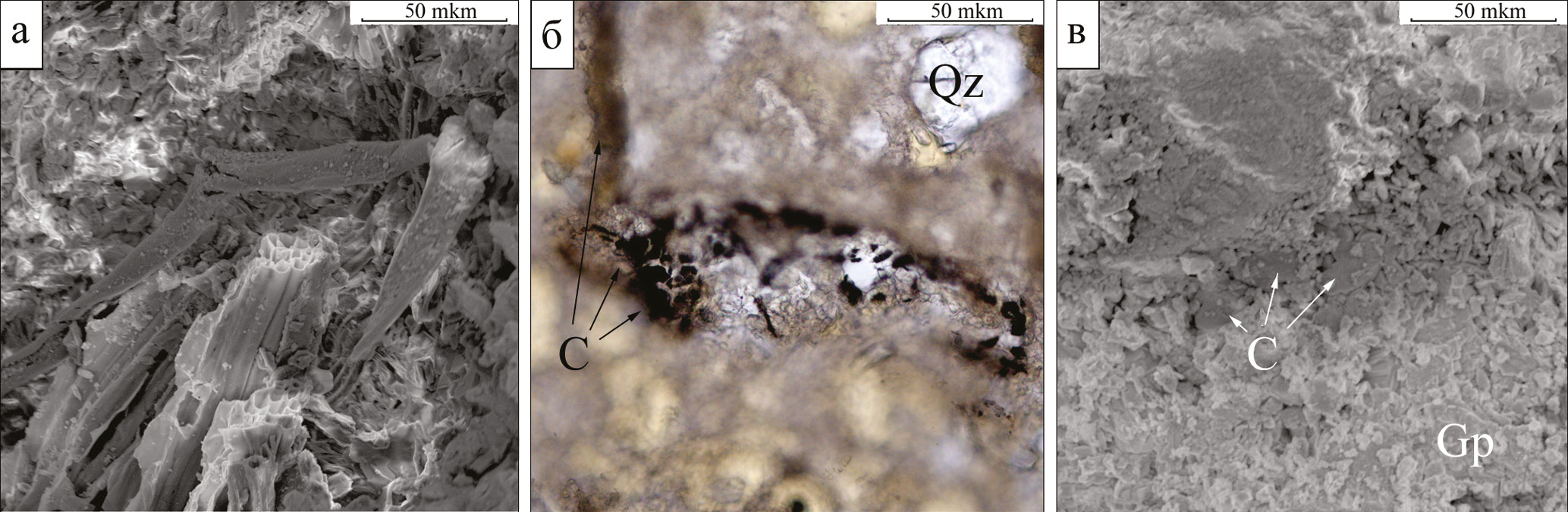

Рис. 5. Включения органического вещества в гипсовом материале: a – фрагменты диатомовой водоросли; б – детрит (С) в трещинах усыхания (проходящий свет без анализатора); в – дисперсное органическое вещество (С) в порах гипсового матрикса (Gp).

Fig. 5. Inclusions of organic matter in gypsum material: a – fragments of diatoms; б – detritus (C) in syneresis cracks (transmitted light without an analyzer); в – dispersed organic matter (C) in pores of gypsum matrix (Gp).



Минеральный состав

По данным рентгенофазового анализа образец состоит из гипса (60–70 %), кварца (до 10 %) и бассанита (3–5 %) (рис. 6). При микроскопическом изучении были также идентифицированы плагиоклаз, мусковит, биотит, эпидот и цоизит, количество которых не превышает 0.3–0.5 мас. % (чувствительность рентгеноструктурного метода).

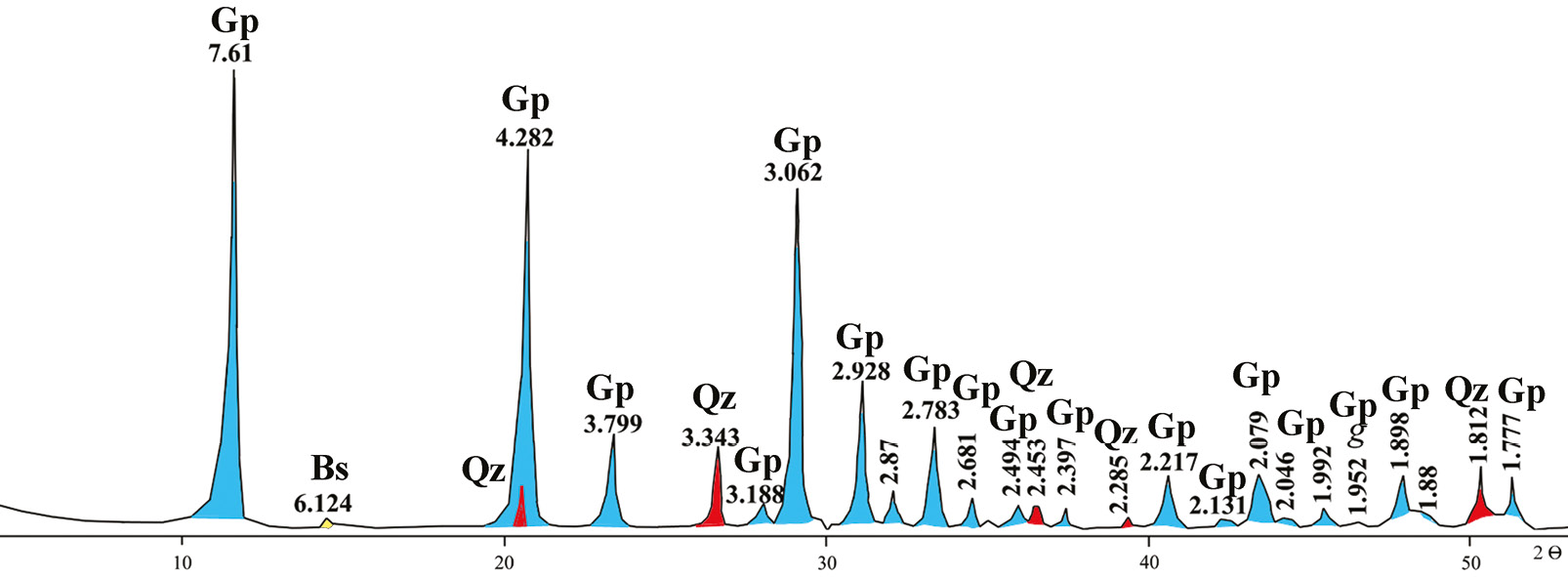

Рис. 6. Дифрактограмма гипсового материала (обр. ГД-153-9). Bs – бассанит.

Fig. 6. X-ray diffraction pattern of gypsum material (sample GD-153-9). Bs – bassanite.



Гипс представлен обломками природного гипсового камня в комковатых обособлениях и в цементе и новообразованными агрегатами в полостях и пустотах. Для обломочного гипса характерны мелкие зернистые агрегаты или сростки плохо оформленных кристаллов с рельефной поверхностью (рис. 7а). В пустотах он образует призматические и игольчатые образования, наросшие на стенки (рис. 7б) или волокнистые и лучистые агрегаты (рис. 7в). В шлифе гипс бесцветен. В скрещенных николях имеет серую интерференционную окраску первого порядка. Размер отдельных агрегатов варьирует в широких пределах, однако большая часть зерен не превышает 5–15 мкм.

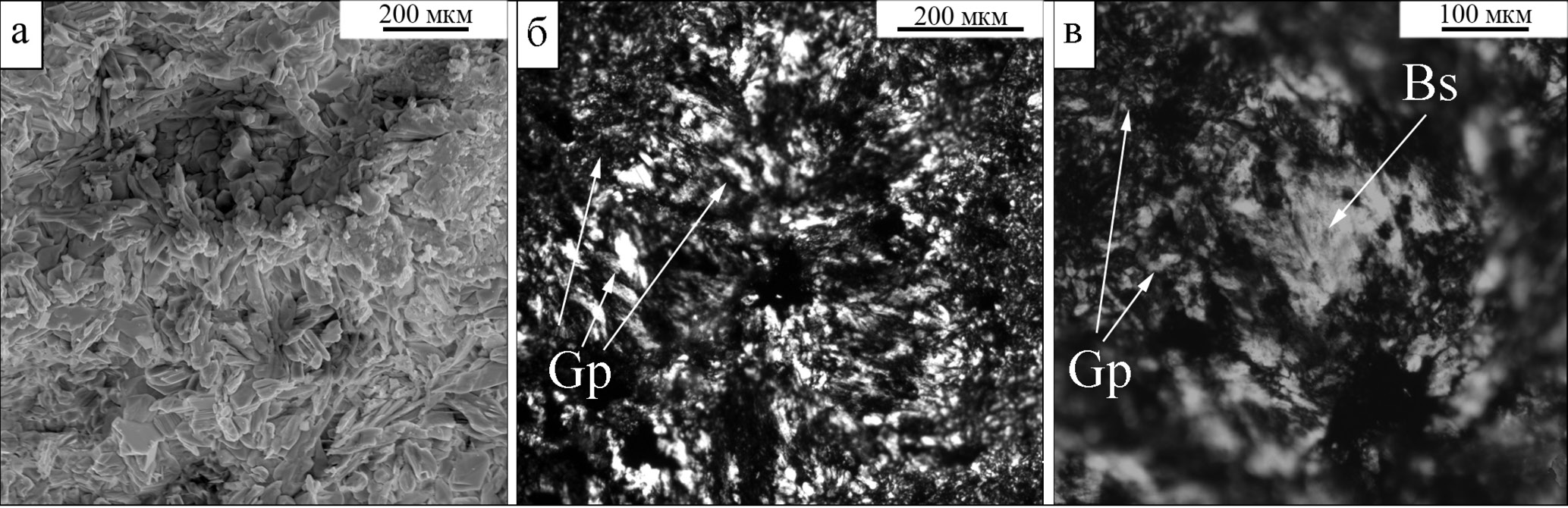

Рис. 7. Морфология новообразованных минералов в гипсовом материале: а – сростки мелких кристаллов гипса; б – призматические и игольчатые агрегаты гипса на стенке полости; в – агрегаты гипса в краевой части поры и лучисто-волокнистые агрегаты бассанита в центре. СЭМ-фото (а), проходящий свет с анализатором (б, в).

Fig. 7. Morphology of newly formed minerals in gypsum material: a – intergrowths of small gypsum crystals; б – prismatic and acicular gypsum aggregates on walls of the cavity; в – gypsum aggregates in the marginal part of the pore and radiant-fibrous bassanite aggregates in the center. SEM photo (a), transmitted light with analyzer (б, в).



Бассанит (Ca[SO₄] · 0.5H₂O) является продуктом конверсии (переработки) гипса и образует псевдоморфозы по нему. Под микроскопом бассанит практически неотличим гипса, кроме того он имеет близкий химический состав. В шлифе минерал наблюдается в виде мелких зерен и лучистых сростков, заполняющих поры и трещины (рис. 7в).

Кварц представлен остроугольными зернами и обломками с округло-овальными краями размером от 0.01 до 0.20 мм (рис. 8а). Большая часть зерен характеризуется однородным погасанием, реже – волнистым. Некоторые зерна содержат следы хрупкой деформации, выраженной в трещинах, которые заполнены глинисто-гипсовым веществом. Отдельные зерна переполнены микровключениями слюд, а также флюидными включениями (рис. 8б). В придонной части слепка содержание кварца заметно увеличивается относительно его верхней части.

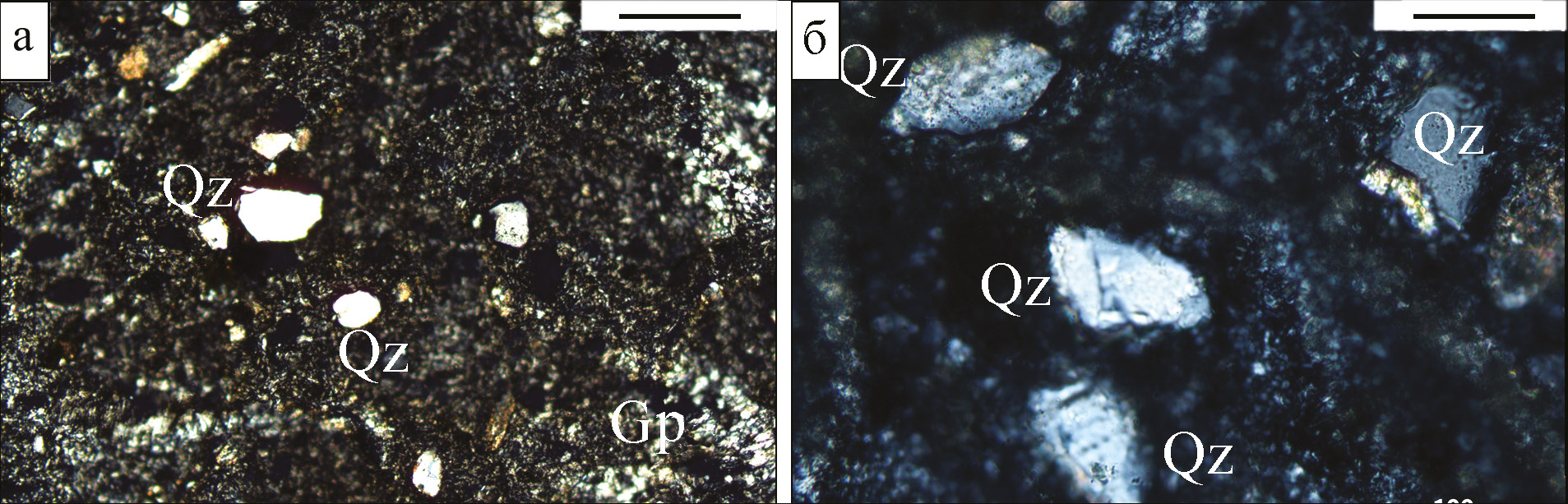

Рис. 8. Скопления кварцевых зерен в гипсовом агрегате: а – кварц в глинисто-гипсовом цементе; б – деформированные кварцевые зерна с флюидными включениями и чешуйками слюд.

Проходящий свет с анализатором. Масштаб 200 мкм.

Fig. 8. Quartz grains in gypsum aggregate: a – quartz in clay-gypsum matrix; б – deformed quartz grains with fluid inclusions and mica flakes.

Transmitted light with analyzer. Scale bar is 200 µm.



Опал выполняет пустоты округлой и овальной формы размером от 0.01 до 0.10 мм. Определен кристаллооптическим методом по характерным признакам: относительному показателю преломления (полоска Бекке идет на бальзам), рельефной поверхности и отчетливой изотропии.

Плагиоклаз образует редкие обломки таблитчатых зерен с отчетливыми полисинтетическими двойниками (рис. 9а). Состав минерала соответствует олигоклазу (An₂₄). Общее количество плагиоклаза не превышает 0.5–1 %. Отдельные зерна серицитизированы и местами сильно деформированы (рис. 9б).

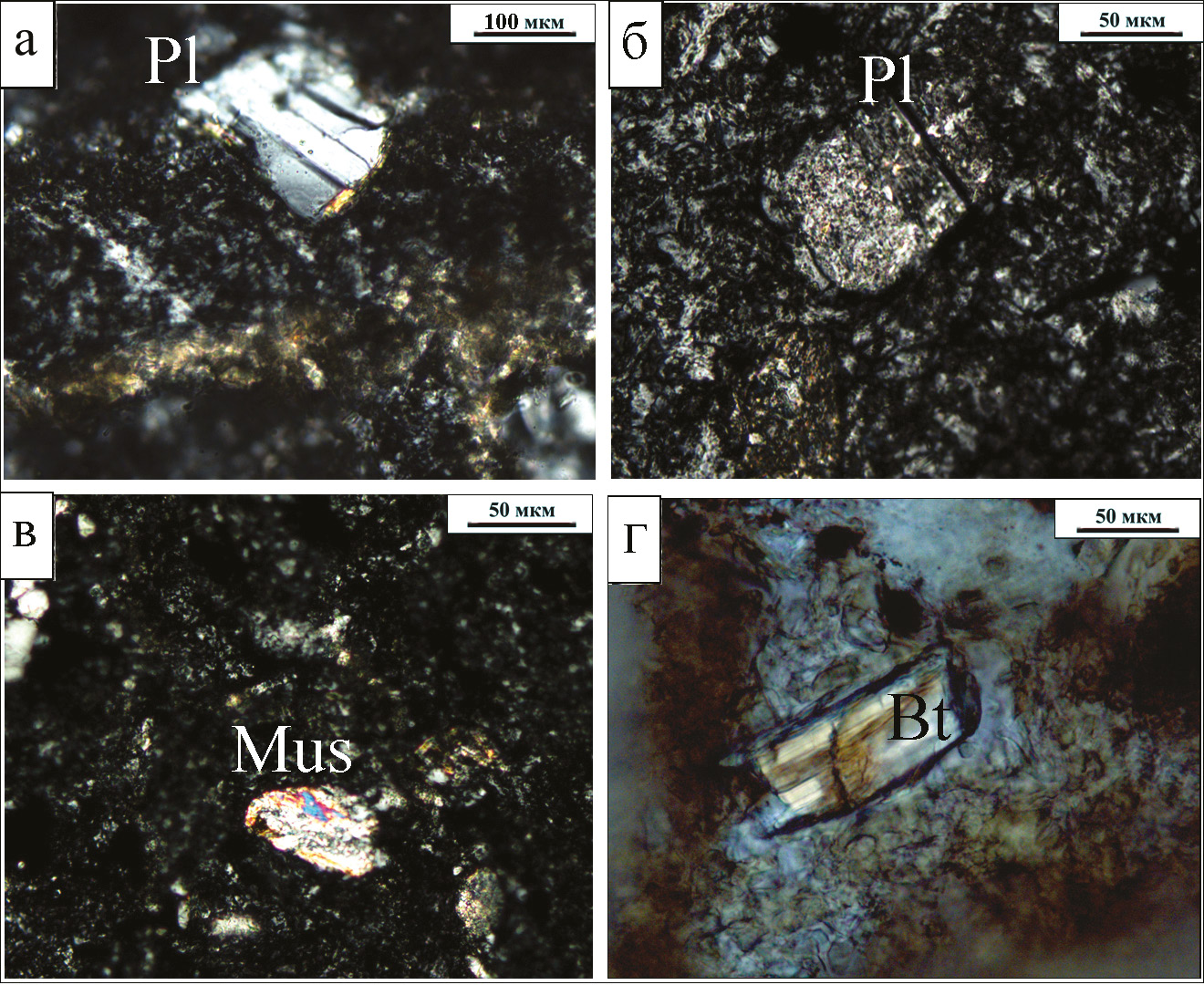

Рис. 9. Обломки минералов в глинисто-гипсовом цементе: а – деформированное зерно плагиоклаза с полисинтетическими двойниками; б – зерно серицитизированного плагиоклаза; в – чешуйки мусковита (Mus); г – пластинка биотита.

Проходящий свет с анализатором.

Fig. 9. Fragments of minerals in clay-gypsum matrix: a – deformed plagioclase grain with polysynthetic twins; б – grain of sericitized plagioclase; в – muscovite flakes (Mus); г – biotite plate.

Transmitted light with analyzer.



Мусковит представлен пластинчатыми и чешуйчатыми, часто деформированными агрегатами размером до 0.15 мм (рис. 9в). Биотит встречается значительно реже (0.3 %) и образует чешуйчатые и пластинчатые зерна (рис. 9г). Минерал частью хлоритизирован и расщеплен. Иногда в нем фиксируется тонкая вкрапленность рудного минерала, а также редкие иголки рутила.

Эпидот образует единичные зерна округлой формы размером 0.08 и 0.10 мм. Он отличается от цоизита высокой интерференционной окраской. Цоизит представлен одним трещиноватым зерном размером 0.06 мм, обладающим в скрещенных николях пятнистой желтовато-синей аномальной интерференционной окраской.

Обсуждение результатов и выводы

Судя по внешнему виду слепка, его минеральному составу и характерным текстурно-структурным особенностям, представленный образец не является природным образованием. Он имеет техногенное происхождение и был получен из обожженного гипсового сырья, размолотого в порошок. Материал является древнейшей строительной вяжущей смесью, которая затвердевает после смешивания с водой. Основой смеси является гипс. Наряду с ним наблюдаются бассанит, кварц, полевой шпат, слюдистые и глинистые компоненты. Этот материал близок к низкосортным строительным смесям, которые в настоящее время используются для побелки и штукатурки стен (Косенко, 2015).

Технология изготовления гипсовых вяжущих обмазок относительно проста. Она основана на тепловой обработке гипса при различных температурах (рис. 10). Сырьем для получения материала служит природный гипсовый камень.

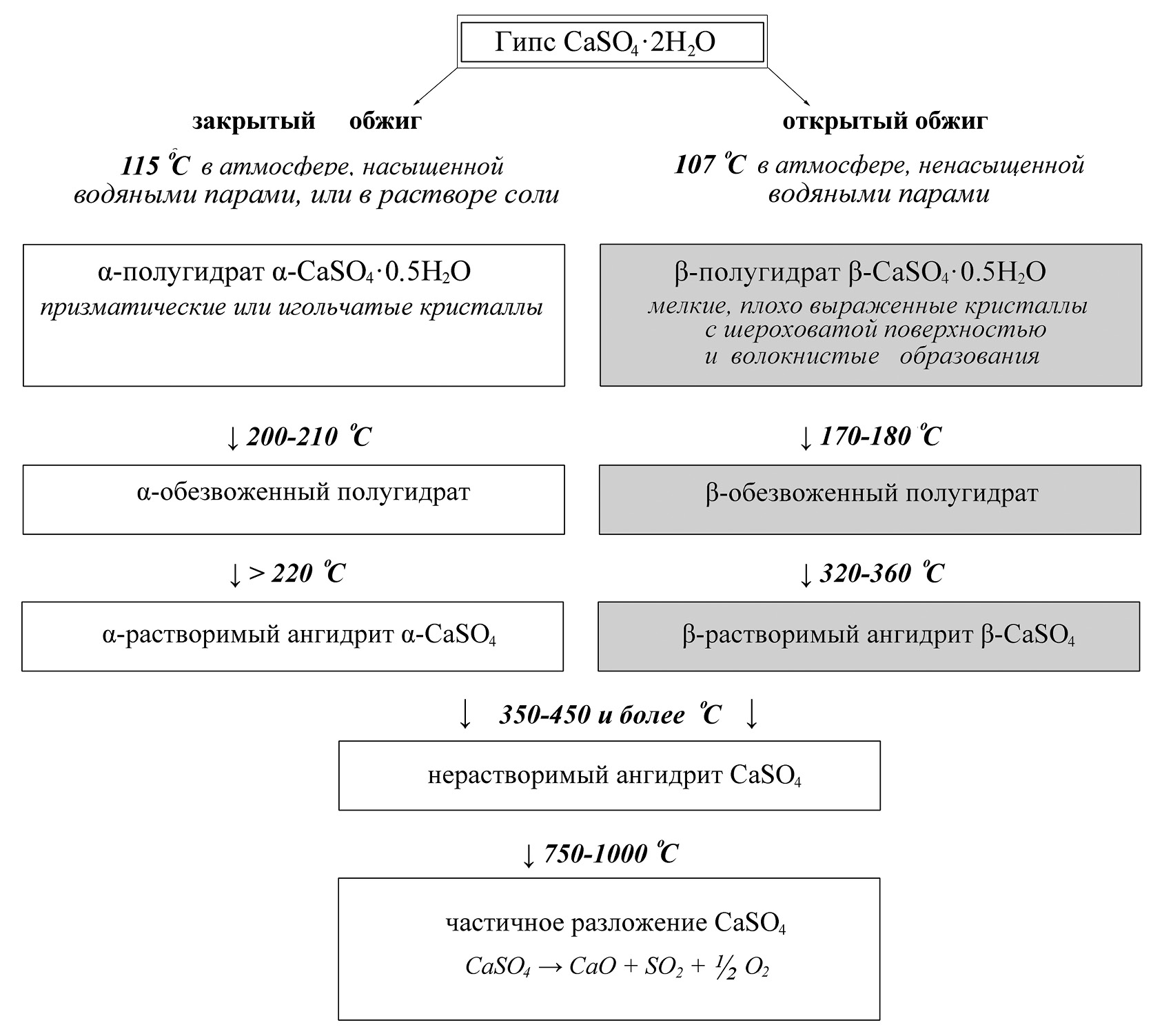

Рис. 10. Схема преобразования гипса в процессе термообработки, по (Косенко, 2015) с добавлениями). Серым цветом выделены температурные режимы, используемые в центре Гонур-депе.

Fig. 10 Scheme of transformation of gypsum during thermal treatment, modified after (Kosenko, 2015). The temperature regimes used at the Gonur Depe site are shown in gray.



Согласно экспериментальным данным (Косенко, 2015), в гипсе при нагревании выше 65 °С начинаются процессы дегидратации. В температурном интервале 110–120 °С сырье превращается в бассанит. Последний в зависимости от типа обжига может иметь две модификации: α и β. Если обезвоживание осуществляется в паровлажносной среде или в водном растворе (закрытый обжиг), то образуются хорошо оформленные плотные призматические или игольчатые кристаллы α-полугидрата. При прогреве на открытом воздухе получаются волокнистые шероховато-пористые агрегаты или мелкие плохо выраженные кристаллы β-разновидности. При этом общая пористость материала резко увеличивается и может достигать 30 %.

С повышением температуры до 170–210 °С β-полугидраты преобразуются в нестойкий обезвоженный полугидрат. При дальнейшем нагреве (220–360 °С) он переходит в β-растворимый ангидрит, который с повышением температуры превращается в нерастворимый, так называемый, «намертво обожженный» ангидрит.

Для получения вяжущего раствора к полученной сухой смеси добавляется небольшое количество воды. Это вызывает обратный эффект – ангидрид начинает активно поглощать влагу, и через бассанит преобразуется в гипс. Данный процесс связан с образованием пересыщенного раствора, в результате чего двуводный сульфид Ca сначала выделяется в коллоидно-дисперсное состояние, а затем кристаллизуется с образованием агрегатного сростка, что ведет к быстрой цементации материала (Справочник..., 1966). Стадия преобразования пластичного теста в камнеподобную массу занимает 1–2 ч.

По нашему мнению, морфология и размеры новообразованных гипса и β-бассанита в шлифах соответствуют условиям их кристаллизации по схеме, предложенной Н.Ф. Косенко. Это доказывает наличие стадии прокаливания материала в технологии производства смеси и указывает на то, что обжиг сырья происходил в открытой, т. е. сообщающейся с атмосферой, системе. Отсутствие микровключений галита на поверхности образца подтверждает данное предположение и, кроме того, свидетельствует, что при нагреве не были использованы солевые растворы. Наличие не полностью дегидратированных и неаморфизованных глинистых минералов в гипсовой смеси говорит о температуре обжига менее 550 °С, а полное отсутствие следов ангидрида в веществе позволяет снизить нижний предел до 320–360 °С. Не исключено, что часть материала была обожжена не до конца. Отличительным признаком этого является комкование вяжущего материала, связанное с быстрым загустением и схватыванием гипсовой массы (Косенко, 2015).

Гипс широко применялся в Гонур-депе и являлся одним из наиболее распространенных видов сырья. Материалы на его основе использовались для штукатурки и побелки стен ритуальных зданий (Оразов, 2016), культовых сооружений алтарей и хранилищ золы (Сарианиди, 2010), обмазки крупных керамических изделий (Юминов, Манбетова, 2016). Подобный материал отмечен на территории Южного Гонура в ямах, стены которых были армированы ивовой лозой и обмазаны гипсовой массой (Сатаева, 2016). Гипс-содержащие связующие вещества использовались для крепления мозаичных вставок на деревянных стенках ларца-дарохранительницы (Вересоцкая, 2016). Тессеры знаменитых мозаичных панно скреплялись мастикой черного цвета. В ее состав входили черный углеродистый пигмент, кварц, гипс, термически обработанные природные смолы, реже смесь извести и кварца с добавлением гипса (Ковалева, 2012; Dubova et al., 2019).

Строительный гипс, полученный путем обжига, известен человечеству с древнейших времен. В VI–III тысячелетиях до н.э., он использовался в глино-гипсовых, гипсо-глиняно-известковых и гипсо-известковых кладочных и штукатурных смесях (Рахимов, 2021). Данный материал был обнаружен в знаменитых памятниках древнего Египта: пирамиде Хеопса, гробнице его матери, Большом Сфинксе (Gourdin, Kingery, 1975; Lucas, Harris, 2012). В древнеиндийских городах Мохенджо-Даро и Хараппа (середина III тыс. до н.э.) стены отдельных зданий были покрыты светло-серым гипсовым раствором с добавками песка, глины и известковой муки (Strahan, 1991; Mishmastnehi et al., 2023). Со II тысячелетия до н.э. в Индии кладочные и штукатурные растворы на основе высокообжигового гипса (800–950 ºС), отличающиеся повышенной водостойкостью, использовались при строительстве гидротехнических сооружений. В более поздние времена в Передней и Средней Азии на основе кладочного и штукатурного раствора из гипса были построены мавзолей султана Санджара (Старый Мерв), мост через реку Мургаб, бани в г. Бухаре, а также другие монументальные и гражданские объекты (Рахимов, 2021).

На территории современного Туркменистана имеется большое количество месторождений и рудопроявлений гипсового камня: Большое Балханское, Копетдагское, Гаурдак-Кугитангское, Бадхызское, Карабильское и др. Все они находятся в пределах 100–300 км от центра Гонур-депе. Однако, по нашему мнению, в качестве сырьевого источника в древности использовался не чистый гипсовый камень, а местный материал, так называемая гажа. Данное сырье представлено землистыми породами, состоящими из смеси мелкозернистого гипса, и значительного количества тонкодисперсного песчано-глинистого материала. Содержание CaSO₄ · 2Н₂О в них может изменяться от 30 до 70 %. Многочисленные выходы гажи на дневную поверхность известны среди делювиально-пролювиальных отложений в бассейнах рек Теджент и Мургаб (Геология..., 1957). Часть объектов разрабатывается местным населением кустарным способом и в настоящее время.

Проявления гажи имеют незначительные размеры и мощности. Тем не менее, благодаря их большому количеству, относительно небольшому удалению от археологического памятника и сравнительно простой технологии добычи, можно предположить, что и в древности «мургабская гажа» представляла практический интерес для производства вяжущего материала. Вопрос установления конкретного источника гипса, используемого в Гонуре, остается открытым. Как правило, минеральный состав гажи непостоянен и варьирует даже в пределах одного проявления.

Найденный обломок гипсового слепка доказывает существование в центре Гонур-депе технологии обжига сырья. Дальнейшей задачей археологических работ станет поиск специальных площадок, на которых происходил обжиг. На этих площадках, помимо развалов печей и прокаленного грунта, должны находиться отвалы угольно-золистого материала, а также склады сырья, фиксирующихся по скоплениям гипсовых куч. Также необходимо сравнение изотопного состава гипсов, обнаруженных в центре Гонур-депе с образцами сырья из местных источников. Первые изотопные данные показали небольшую вариацию состава гипсового изделия (δ³⁴S от +8.35 до +10.72 ‰), однако небольшая выборка пока не позволяет делать уверенные выводы о разработки гипсового камня в древности.

Об авторах

Л. Я. Кабанова

Южно-Уральский федеральный научный центр минералогии и геоэкологии УрО РАН

Автор, ответственный за переписку.
Email: kablar@mineraly.ru

кандидат геолого-минералогических наук, научный сотрудник

Россия, Миасс

А. М. Юминов

Южно-Уральский федеральный научный центр минералогии и геоэкологии УрО РАН

Email: umin@mineralogy.ru

кандидат геолого-минералогических наук, старший научный сотрудник

Россия, Миасс

И. А. Блинов

Южно-Уральский федеральный научный центр минералогии и геоэкологии УрО РАН

Email: ivan_a_blinov@mail.ru

кандидат геолого-минералогических наук, научный сотрудник

Россия, Миасс

Список литературы

Дополнительные файлы
