Toxicity of vapor-gas flows from technogenic substance

Full Text

Введение

Отходы горнодобывающей и металлургической промышленности, содержащие высокие количества металлов и металлоидов, оказывают серьезное негативное воздействие на окружающую среду, биоту и человека [1–4]. Большое внимание исследователей направлено на изучение шахтных вод и дренажных потоков вследствие высоких концентраций токсичных элементов [5, 6] и влияния на природные воды, почвы, растительность и население [7, 8].

Загрязнение воздуха – это не современное понятие, оно существовало на протяжении многих веков. В мире широко изучаются проблемы воздействия загрязнения атмосферного воздуха на здоровье людей. Известно, что оно является причиной смерти более 2 млн человек каждый год [9]. Исследователи подсчитали, что ежегодный материальный ущерб, связанный с воздействием одних только взвешенных частиц на здоровье людей (совокупно по смертности и заболеваемости), в 1990-х – начале 2000-х гг. имел следующие показатели: 3,6 млрд долл. в Австрии, 24,3 млрд долл. во Франции, 3 млрд долл. в Швеции, 21,2 млрд долл. в Великобритании. В США ущерб от воздействия атмосферных взвесей составил 40–50 млрд долл. в год, а Китае – 61 млрд долл. [10, 11].

Металлургическая и горная промышленность является одним из крупнейших источников загрязнения атмосферного воздуха [12–16]. Сети метеорологических станций наблюдения могут использоваться для мониторинга метеорологических параметров и определения воздействия загрязнителей воздуха на компоненты окружающей среды. Для изучения антропогенного воздействия на окружающую среду используются различные косвенные показатели, такие как изменение химического состава почв [17–20], снежного покрова [21–25], а также растения-индикаторы [26–30]. В дополнение к биоиндикаторным исследованиям в городах для оценки воздействия загрязнения широко используются методы активного биомониторинга и оценки накопления загрязняющих веществ в мхах и лишайниках [31–35]. В частности, оценки качества мха стандартизированы и рекомендованы для исследования загрязнения атмосферы [33, 36].

Техногенные выбросы металлов в виде аэрозолей поступают в атмосферу и переносятся на огромные расстояния, провоцируя тем самым глобальное загрязнение.

Серьезной экологической проблемой является поступление многих химических элементов в составе парогазовых потоков от техногенных тел (складированных отходов обогащения горнорудной промышленности) [37, 38]. При этом показано, что при эмиссии от техногенных тел химические элементы способны переноситься в истинном газовом потоке либо в виде нано-размерных частиц <3 нм [39], что означает их высокую биодоступность. Не все металлы в любом количестве являются токсичными. Некоторые тяжелые металлы важны в качестве микроэлементов во внутриклеточных биохимических реакциях. Необходимым считают такой химический элемент, при недостатке которого в организме человека возникают функциональные нарушения (гипомикроэлементозы), такие как болезнь Менкеса (дефицит меди) [40], врожденные пороки развития по причине дефицита цинка [41], диабет в связи с дефицитом марганца [42] и др. Ионы некоторых металлов служат терапевтическими агентами. Карбоксилаты цинка, например, используются против бактерий, вызывающих заболевание «ноги атлета», а лития – при лечении маниакальной депрессии [43]. Однако при накоплении тяжелых металлов в организме токсические эффекты многих из них вызывают серьезную озабоченность.

Некоторые опасные вещества явно не обнаруживаются, но многочисленные жалобы на изменения органолептических свойств воздуха и увеличение удельной доли определенных заболеваний на территориях, примыкающих к крупным обогатительным предприятиям, позволяют предположить неблагоприятное влияние пока неустановленных, вновь образованных соединений, в том числе различных металлов и металлоидов, перемещающихся с воздушными массами из зон складирования промышленных отходов в места нахождения людей [44]. На сегодня отсутствуют исчерпывающие знания о трансформации потенциально опасных веществ и соединений в экологической системе. Это приводит порой к серьёзным последствиям: кажущиеся безопасными продукты человеческой деятельности в биогеоценозе могут стать токсикантами.

Цель данной работы состояла в оценке токсичности для живых организмов воздушных смесей, содержащих газообразные продукты, выделяемые техногенным веществом, свободно расположенным вблизи населенных пунктов и находящимся под воздействием климатических факторов и микроорганизмов.

Материалы и методы

Для экспериментов было выбрано вещество арсенидных отходов комбината Тувакобальт. Основанием для проведения экспериментов именно с этими отходами служили полученные ранее результаты по составу конденсатов парогазовых потоков от поверхности карт захоронения, в которых были определены многие элементы в летучей форме [45].

Характеристика вещества для экспериментов

Пробы для экспериментов были отобраны на картах №№ 4 и 5 хранилищ отходов комбината Тувакобальт. Расположение карт захоронения и состав отходов в них показаны ранее [45]. Собранные пробы были объединены и тщательно перемешаны. Из полученной смеси методом квартования отобраны навески для анализов и экспериментов. Оксиды силикатной группы определены методом РФА на рентгенофлуоресцентном спектрометре ARL-9900-XP (Thermo Electron Corporation) в лаборатории рентгеноспектральных методов анализа ИГМ СО РАН, элементный анализ проводился методом ИСП-МС на приборе ELAN-9000 DRC-e, Perkin Elmer, USA (ХАЦ «Плазма»).

Для определения состава эманаций от экспериментального вещества были получены конденсаты парогазовой смеси, отделяющейся при небольшом нагревании. Навеска вещества пробы ~100 г была помещена в термостойкий стакан, накрытый воронкой, которая соединялась с барботером силиконовым шлангом. Воздушная смесь откачивалась обратным компрессором, присоединенным ко второму выходу барботера. Стакан с пробой нагревался до температуры 60 °С на термостатической плитке в течение 8–10 часов, и конденсат поступал в барботер. Концентрации основных ионов в конденсате определялись методом капиллярного электрофореза на приборе «Капель 105-M» (Люмэкс, Санкт-Петербург). На микроэлементный состав пробы анализировались методом масс-спектрометрии с индуктивно связанной плазмой на приборе Agilent 8800 (Agilent Technologies, США) в Проблемной научно-исследовательской лаборатории гидрогеохимии «Вода» Инженерной школы природных ресурсов Томского политехнического университета.

Постановка эксперимента

Эксперимент провели на белых крысах-самцах линии Wistar общей массой 250–280 г. Животных содержали в условиях лабораторного вивария по 10 особей в полипропиленовых клетках, накрытых сверху высокой металлической решёткой, не менее двух недель до начала экспериментов на стандартной диете, при свободном доступе к воде и нормальном световом режиме. На каждое животное приходилось 270 см² площади клетки. Эксперимент проводился соответственно правилам, принятым на Европейской конвенции по защите позвоночных животных, используемых для экспериментальных и иных научных целей [46], правилам лабораторной практики [47]. В эксперименте задействовано 20 лабораторных животных, две группы по 10 особей, контрольная и опытная.

Экспериментальных животных помещали в стандартные 200-литровые затравочные камеры, которые дважды сообщались между собой с помощью химических силиконовых трубок для постоянной диффузии пара, во время ингаляционной затравки использовали насос «Кип-Консалт» (рис. 1).

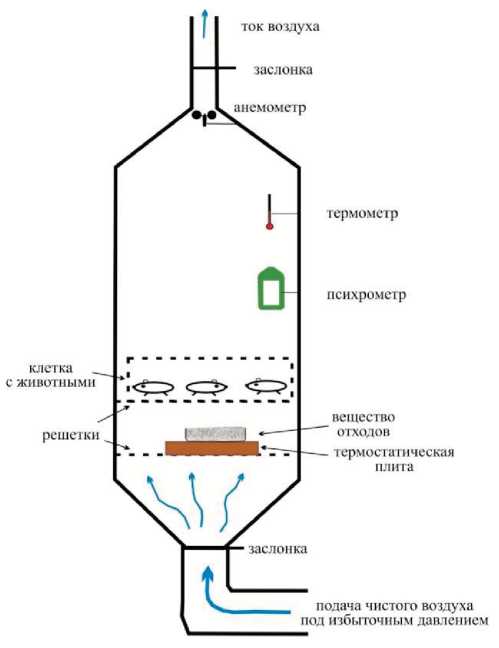

Рис. 1.    Схема эксперимента

Fig. 1.     Setup of the experiment



За час до исследования в первую камеру помещали пробу вещества массой 1500 г в лабораторной фарфоровой емкости, установленной на электропечь. В пробу добавляли дистиллированную воду в количестве 100–150 мл для испарения. Для нагрева вещества использовали лабораторную электропечь с контролируемым датчиком температуры. Температуру поверхности электропечи выставляли на 120 °С для постоянного нагрева образца до 50 °С по всему объему до получения устойчивой концентрации пара в первой камере. Мониторинг нагрева вещества выполняли с помощью ртутного градусника ТЛ-2.

После этого во вторую камеру помещали лабораторных животных и экспонировали в течение 4 часов с 10:00 до 14:00. Во время затравки в камерах каждые полчаса снимали показатели (табл. 1):

В первой камере – температуру нагревающейся поверхности электроплитки (°С), температуру нагревающегося грунта (°С), влажности φ, %.

Во второй камере – температуру воздуха (°С) и влажности φ (%).

После трехдневной ингаляции опытную группу лабораторных животных выводили методом усыпления диэтиловым эфиром и последующей цервикальной дислокацией. Осуществляли вскрытие и проводили осмотр внутренних органов сразу после забоя. После вскрытия изымались мозг, печень, легкие, почки для диагностики содержания тяжелых металлов и металлоидов в тканях. На четвертые сутки контрольную группу выводили, осуществляли вскрытие, проводили осмотр и изымали органы так же, как и в опытной группе.



Таблица 1.     Условия эксперимента по определению токсичности паров от вещества Хову-Аксинских хранилищ

Table 1.           Conditions of the experiment to determine the toxicity of vapors from the Khovu-Aksu tailings

Опытная группа/Experimental group					Контрольная группа/Control group
Время Time	Температура/Temperature of, Т, °С			φ, %	Время Time	Т воздуха (air) °С	φ, %
	поверхности электроплитки electric stove surface	грунта ground	воздуха air
10:00	80	Ниже 30 Below 30	26,2	73	10:00	26,2	83
10:30	82		27,8	87	10:30	26,2	85
11:00	82		28,5	90	11:00	26,2	85
11:30	82	38	28,8	91	11:30	26,3	87
12:00	82	42	28,8	91	12:00	26,4	91
12:30	82	46	28,9	92	12:30	26,4	91
13:00	82	47	28,9	95	13:00	26,4	92
13:30	Отключили электроплитку/ Turned off the electric stove				13:30	26,6	93
14:00	Подача воздуха/Air supply				14:00	Подача воздуха/ Air supply
Добавили H₂O 100 мл/Added H₂O 100 ml
10:00	120	59	25,8	67	10:00	26,0	78
10:30	120	68	27,9	99	10:30	26,0	79
11:00	120	69	27,9	99	11:00	26,1	80
11:30	120	70	28	99	11:30	26,1	81
12:00	120	72	28	99	12:00	26,2	82
12:30	119	74	28	99	12:30	26,3	81
13:00	119	72	28	99	13:00	26,4	85
13:30	Отключили электроплитку/ Turned off the electric stove				13:30	26,5	92
14:00	Подача воздуха/Air supply				14:00	Подача воздуха/ Air supply
Перемешали грунт, добавили H₂O 150 мл Ground was mixed, H₂O 150 ml was added
10:00	125	47	25	90	10:00	26,0	79
10:30	125	51	25,5	93	10:30	26,1	80
11:00	125	56	26,4	98	11:00	26,2	85
11:30	126	59	26,7	99	11:30	26,3	87
12:00	125	60	26,9	99	12:00	26,4	91
12:30	125	60	27	99	12:30	26,4	93
13:00	125	61	27	99	13:00	26,4	95
13:30	Отключили электроплитку/Turned off the electric stove				13:30	26,6	97
14:00	Подача воздуха/Air supply				14:00	Подача воздуха/Air supply



Органы животных (контрольной и опытной группы) были высушены в сушильном шкафу при Т 105 °С до постоянной массы и проанализированы методом ИСП МС на масс-спектрометре NexION 300D (PerkinElmer, США) с ячейкой устранения фона UCT в Проблемной научно-исследовательской лаборатории гидрогеохимии «Вода» Инженерной школы природных ресурсов Томского политехнического университета. Навеску пробы 0,4–0,5 г помещали в пластиковую пробирку объемом 50 см³, проверенную на чистоту. Далее проводилось мокрое озоление образца добавлением 2 см³особо чистой концентрированной азотной кислоты и 1 см³ перекиси водорода, последующее микроволновое разложение с использованием микроволновой системы со встроенными бесконтактными датчиками температуры и давления «Speedwave four» при температуро 190 °С в течение 15 минут. Полученная смесь доводилась до объема 50 см³3 % раствором азотной кислоты. Подготовка «холостой пробы» (blank) проводится аналогичным способом с использованием вместо пробы деионизованной воды. Контроль качества результатов анализа проводился с использованием мультиэлементных калибровочных образцов № 2–5 (PerkinElmer, США). Относительная погрешность определений составляет 15–30 % в зависимости от содержания элементов.

Результаты

Состав вещества и конденсата

Состав пробы, принятой для эксперимента, соответствует усредненному составу отходов комбината Тувакобальт, складированных в пяти картах захоронения и старых траншеях [45, 48] (табл. 2). В соответствии с составом руд месторождения Хову-Аксы, в отходах сохранились сравнительно высокие концентрации As, Co, Ni, Cu.

Состав парогазовых эманаций был оценен по составу собранного конденсата, являющегося ультрапресным слабощелочным раствором (рН=8,00), в соответствии с классификацией природных вод, сульфатно-гидрокарбонатного класса, кальций-натриевой группы (табл. 3). Летучие формы, отделяющиеся от вещества отходов с парогазовыми потоками, образуют многие элементы, ведущие из которых – катионы (Ca²⁺, Mg²⁺, Na⁺, K⁺) и цинк, концентрации которого (0,74 мг/л) сопоставимы с содержанием катионов (табл. 3). Mn, Cu, Ni, As и Ba определены в конденсатах в меньшем количестве. Основной анион – гидрокарбонат (4,1 мг/л), сульфат составляет меньшую концентрации – 2,4 мг/л. При этом в анионном составе заметную роль играют органические лиганды – оксалат и формиат (0,27 и 1,2 мг/л, соответственно), что указывает на участие микробиоты в процессе трансформации вещества и формировании подвижных форм элементов, а также их перенос в виде металл-органических комплексов [37, 38].



Таблица 2.     Состав вещества Хову-Аксинских отходов для эксперимента по определению токсичности парогазовых потоков: SiO₂ – LOI в %, Cr – Hg в г/т

Table 2.           Composition of the Khovu-Aksu tailings for the experiment to determine the toxicity of vapor-gas flows: SiO₂ – LOI in %, Cr – Hg in ppm

Компонент Component	Содержание Content	Элемент Element	Содержание Content
SiO₂	30,34	Cr	83
TiO₂	0,30	Co	1500
Al₂O₃	7,95	Ni	1500
Fe₂O₃	7,28	Cu	670
MnO	0,25	Zn	270
MgO	5,67	Pb	41
CaO	15,80	Cd	1,1
Na₂O	0,84	Ag	7,6
K₂O	1,45	Sb	100
P₂O₅	0,22	Se	7,5
BaO	0,03	Mo	3,2
Stot	0,20	Rb	26
As	2,37	Sr	110
LOI	16,6	Hg	2,0



Таблица 3.     Состав конденсата объединенной экспериментальной пробы отходов: SO₄²⁻ – K в мг/л, Fe – Sr в мкг/л

Table 3.           Condensate composition of the experimental tailings sample: SO₄²⁻ – K in mg/L, Fe – Sr in µg/L

Компонент Component	Концентрация Concentration	Элемент Element	Концентрация Concentration
рН	8,00	Fe	2,3
SO	2,4	Al	9,0
Cl–	0,91	Mn	40
NO₃⁻	0,48	Cu	50
C₂O₄⁻²(оксалат oxalate)	0,27	Zn	740
HCOO–(формиат formate)	1,2	Pb	0,27
НСО₃⁻	4,1	Ni	21
Ca²⁺	1,9	Co	4,6
Mg²⁺	0,30	As	23
Na+	0,96	Ba	45
K+	0,44	Sr	7,1



Отметим, что ртуть в конденсате оказалась в концентрациях ниже предела обнаружения. Однако при проведении ртутной съёмки в ходе полевых работ на поверхности карт №№ 4 и 5 обнаружены аномалии ртути в приземном слое атмосферы до 3000 нг/м³, что свидетельствует об активном эманировании её газовых форм от вещества отходов.

Морфологические изменения у экспериментальных животных

После окончания эксперимента и вскрытия животных при макроскопическом описании в группе КОНТРОЛЯ морфологических изменений не отмечалось.

В ОПЫТНОЙ группе у всех из 10 лабораторных животных обнаружились патологические изменения. В легких – мелкие очаги кровоизлияний, преимущественно в субплевральных отделах легких, ткани легких отечны, воспалены. Печень у всех животных увеличена, светло-бежевого цвета, резко выражено долевое строение. На разрезе светло-бежевого цвета, дряблой консистенции. Морфологически – признаки жировой дистрофии печени. В почках единичные кровоизлияния под капсулой и на разрезе. Ткани почек уплотнены, темного цвета, граница между корковым и мозговым веществом выражена нечетко. Сосуды мозговых оболочек расширены, в их толще наблюдаются петехиальные кровоизлияния размером около 0,5 мм.

Накопление элементов в тканях

Элементный анализ органов животных показал накопление токсичных элементов по сравнению с контрольной группой (табл. 4, рис. 2). У большинства опытных животных произошло накопление (в среднем): Hg (в 1,7 раз), Ni (в 6,5 раз) и Fe (в 1,5 раз) в легких; Mg (в 1,6 раз), Mn (в 1,6 раз), Fe (в 2 раза), As (в 2 раза) в мозге; Mg (в 1,2 раза), Mn (в 1,2 раза), Hg (в 1,4 раза) в печени; Mg (в 1,3 раза), Ni (в 2,4 раза), Fe (в 2 раза), As (в 2,2 раза), Hg (в 1,6 раз), Pb (в 1,7 раз) в почках.



Таблица 4.     Накопление и вынос элементов в органах белых крыс в эксперименте

Table 4.           Accumulation and removal of elements in the organs of white rats in the experiment

Орган Organ	Повышенные по сравнению с контролем Elevated compared to control	Пониженные по сравнению с контролем Decreased compared to control
Легкие Lungs	Mg (9), Hg (10), Ni (10), As (4), Fe (7)	Na (9), P (8), Si (8), K (8), Br (8), I (8)
Мозг Brain	Mg (10), Mn (10), Fe (8), As (9), Hg (5)	Na (8), Si (8), P (8), S (8), K (8), Br (7)
Печень Liver	Mg (6), Mn (5), Fe (6), As (2), Hg (9)	Na (9), Si (8), P (8), S (9), K (9), Ca (10), Br (10)
Почки Kidneys	Mg (10), Mn (4), Fe (8), Ni (10), As (10), Hg (10), Pb (4)	Na (6), P (8), S (8), K (8), Ca (8)

Примечание: в скобках показано количество животных, у которых обнаружено повышение/понижение концентраций элементов.

Note: the numbers in parentheses show the number of animals with increase/decrease in the concentrations of elements.



Рис. 2.    Концентрации некоторых элементов в органах опытных животных по сравнению с контрольной группой. Линиями на графиках показан уровень концентраций в контроле

Fig. 2.     Concentrations of some elements in the organs of experimental animals compared with the control group. The lines on the graphs show the level of concentrations in the control



Отметим, что у отдельных животных превышение концентраций в органах было существенно больше (рис. 2). Максимальное накопление никеля в легких почти на порядок превышало контроль, в почках – в 4 раза; мышьяка – более чем в 4 раза в мозге, легких и почках. Элементы неравномерно распределялись по органам. Ртуть главным образом накапливалась в легких, печени и в почках, мышьяк – в мозге и почках, никель – в легких и почках. У всех животных во всех органах отмечено превышение содержания магния. Наиболее уязвимым органом оказались почки, в которых шло наибольшее накопление элементов, а кроме отмеченных выше, свинца (в 1,7 раз выше контроля в среднем и в 7 раз – максимальные концентрации). При этом, вероятно, имела место не совсем равномерная экспозиция паров на разных животных. Например, во всех органах животных №№ 6 и 7 отмечается минимальная концентрация железа по выборке, а у животного № 3 – максимальное содержание мышьяка.

Видимо, сочетанное накопление различных металлов и мышьяка в органах животных произвело эффект взаимного усиления токсического действия, которое превысило компенсаторные возможности биологических систем и явилось причиной их острого поражения, проявившегося морфологически.

Одновременно с накоплением определенных элементов, характерных для парогазовых эманаций от вещества Хову-Аксинских отходов, происходило заметное обеднение некоторыми биогенными элементами (Na, P, K, S, Br, I), вынос которых, предположительно, осуществлялся за счет замещения токсичными тяжелыми металлами и мышьяком. В среднем биогенных элементов стало на 20–30 % меньше в органах опытных животных по сравнению с контролем.

Взаимодействие биологических объектов с металлами и металлоидами вызывает особый интерес, поскольку одни из них входят в состав живых организмов как макроэлементы, выполняя физиологическую роль (Cu, Zn, Se), а другие являются ксенобиотиками (Hg, Ag, As). Парогазовые эманации (а вместе с ними химические элементы в биодоступной форме), в отличие от пылевых фракций различной дисперсности, могут проникать в респираторные отделы легких, повреждая эпителий, обеспечивающий газообмен, и изменять состав крови со скоростью, сопоставимой с непосредственным парентеральным введением. Сочетание этих факторов резко повышает биологическую доступность и токсические эффекты, которые сложно предсказать при совместном воздействии переносимых газовыми потоками веществ. Запуск каскадов патологических реакций приводит к различным проявлениям нарушения функций клеток, органов и тканей тем более сложных, чем более многофакторно альтерирующее действие и состав токсических смесей [49].

В целом полученные результаты свидетельствуют об остром токсическом эффекте парогазовых эманаций от вещества отходов, высокой биодоступности летучих форм элементов, быстром проникании их в органы живых организмов и накоплении за счет биогенных компонентов. Проблема генерации и распространения в приземном слое атмосферы эманаций, выносящих легко усвояемые металлы и металлоиды, требует пристального внимания и дальнейшего изучения, т. к. эти процессы практически не исследованы, а масштабы неизвестны.

Заключение

При воздействии парогазовых эманаций от вещества арсенидных отходов комбината Тувакобальт на группу крыс-самцов линии Вистар в опытной группе произошли патологические изменения. В легких образовались мелкие очаги кровоизлияний, ткани стали отёчны и воспалены. Печень у всех животных увеличилась, стало резко выражено долевое строение, цвет стал светло-бежевым. В почках обнаружены единичные кровоизлияния. Сосуды мозговых оболочек расширены, наблюдаются петехиальные кровоизлияния.

Была нарушена синтетическая функция клеток и стабильность клеточных и внутриклеточных мембран, в первую очередь пострадал эндотелий кровеносных сосудов, было нарушено физиологическое функционирование органов и тканей с накоплением промежуточных продуктов биохимических реакций, определяемое макроскопически. Также определялась дистрофия внутренних органов, в частности печени, лёгких, почек, головного мозга.

Элементный анализ органов животных показал накопление токсичных элементов по сравнению с контрольной группой. Наиболее характерные элементы, превышение по которым зафиксировано в большинстве случаев, – это ртуть и мышьяк. Они неравномерно распределялись по органам. Ртуть главным образом накапливалась в легких, почках и печени, а мышьяк – преимущественно в печени и мозге. Это может свидетельствовать о попадании ионов ртути и мышьяка в биологически доступной форме в кровоток ингаляционным путём, причём локальное раздражающее и токсическое воздействие на легкие не было превалирующим, а наиболее повреждённым органом являлась печень по результатам токсикохимического и морфологического исследований.

Одновременно шло обеднение некоторыми биогенными элементами (Na, P, K, S, Br, I), вынос которых, предположительно, осуществлялся за счет замещения токсичными тяжелыми металлами и мышьяком.

Гомеостаз микро- и макроэлементов тонко отрегулирован, и любой концентрационный дисбаланс в виде дефицита приводит к прогрессирующему снижению и нарушению нормальной биологической функции, к тяжелым физиологическим и клиническим исходам, что мы и наблюдали по результатам опыта. Полученные данные доказали острое токсичное воздействие парогазовых потоков на живые организмы, а также подтвердили возможность выноса многих химических элементов в легкодоступной и усвояемой формах.



***

Благодарности: Работа выполнена в рамках проекта по государственному заданию Минобрнауки РФ Института нефтегазовой геологии и геофизики им. А.А. Трофимука Сибирского отделения Российской академии наук № 0266-2022-0028.

Acknowledgements: This research was funded by the Ministry of Education and Science of the Russian Federation, grant number FWZZ-2022-0028 of IPGG SB RAS (Trofimuk Institute of Petroleum Geology and Geophysics of Siberian Branch Russian Academy of Sciences).
