Введение

При отработке краевых запасов рудных месторождений зачастую применяется камерная система разработки. С целью снижения количества проводимых выработок используются тупиковые камеры. Подразумевается проходка нарезной выработки и дальнейшее ее расширение до размеров камеры обратным порядком путем разбуривания вееров скважин в кровлю выработки (рис. 1).

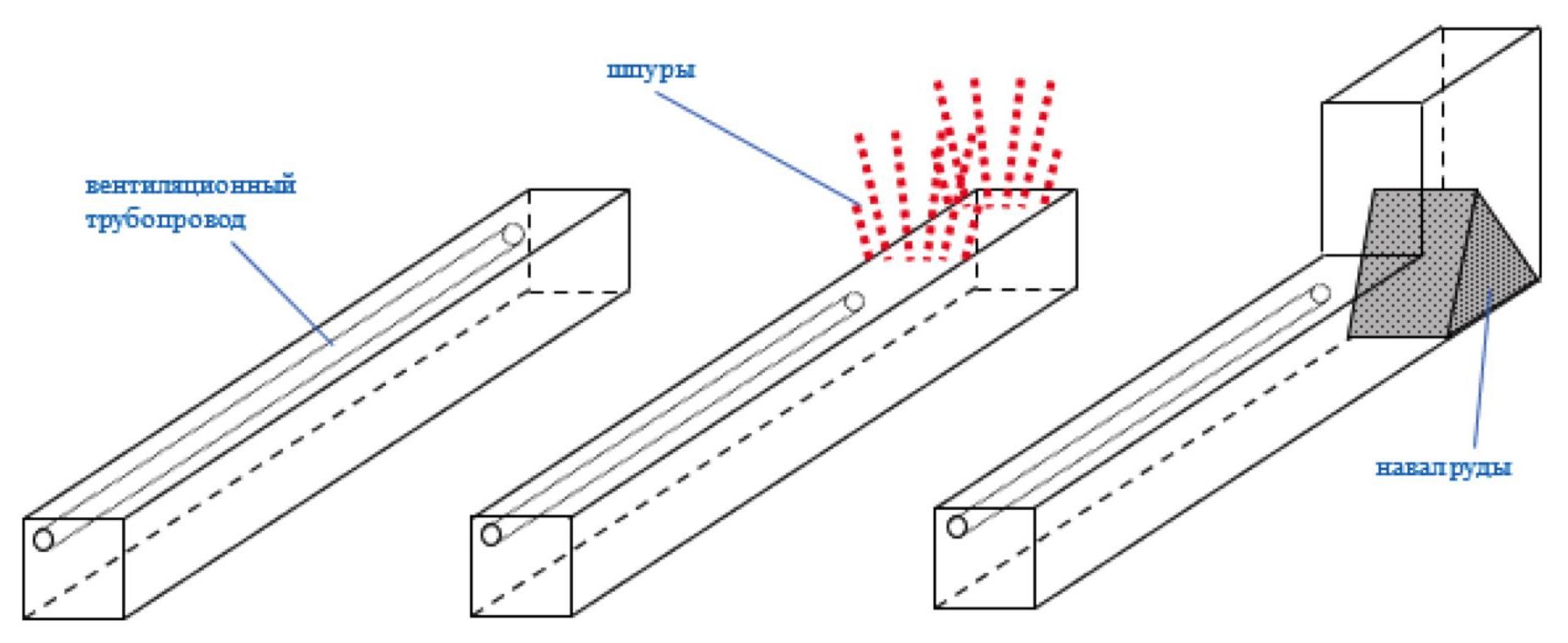

Рис. 1. Стадийность ведения горных работ в тупиковых камерах
Fig 1. Procedure for mining operations in a large section dead-end mine



Уборка горной массы осуществляется погрузочно-доставочными машинами. Вследствие отсутствия крепления камерного пространства машинист производит управление техникой с использованием пульта дистанционного управления, находясь при этом в нарезной выработке. Тупиковые камеры классически проветриваются нагнетательным способом. Конец вентиляционного трубопровода доводится до устья камерного пространства. Таким образом, рабочее место машиниста погрузочно-доставочной машины находится на исходящей струе, загрязненной вредными компонентами выхлопных газов двигателя внутреннего сгорания.

Вследствие взрыва в камерном пространстве образуется навал руды, который может разделять проветриваемый объем камеры на два с точки зрения проветривания. Первый – активно проветривающийся объем до навала руды за счет кинетической энергии воздушной струи, бьющей из конца вентиляционного трубопровода. Второй – объем за навалом руды, проветривающийся преимущественно за счет турбулентной диффузии и локальных конвективных вихрей, формирующихся в застойных зонах воздушного пространства камеры.

С учетом возможности образования застойных зон в области за навалом руды существует риск накопления газов. А ввиду нестационарности процессов накопления и переноса газовых примесей в тупике существует вероятность резкого выноса отдельных локальных скоплений газа из застойной зоны в область основного потока и далее к рабочему месту машиниста в процессе уборки. Таким образом, исследования различного рода преград на вынос газов из камер сложной геометрии являются важной задачей обеспечения безопасности работ.

Исследованиями в области проветривания выработок большого сечения занимались И.И. Медведев и А.Е. Красноштейн [1]. Показано принципиальное различие в процессах проветривания камер и выработок малого сечения. Малые скорости движения воздуха в выработках большого сечения уменьшают значение конвективной составляющей переноса, а с увеличением масштаба турбулентных вихрей повышается значение турбулентной диффузии. Наличие больших масс свежего воздуха в камере и небольшие скорости его движения создают условия, при которых градиент концентрации сохраняется более длительное время и обеспечивается диффузный перенос вещества.

Исследованиями проветривания очистных камер занимался коллектив авторов во главе с К.Ю. Лайгна и [2–4]. Ими изучены закономерности формирования круглых и плоских струй в камерах с различными геометрическими параметрами. По экспериментальным данным найдены коэффициенты продольной и поперечной турбулентной диффузии круглых и плоских струй при различных коэффициентах стеснения. Предложена модель, описывающая перенос пассивной примеси [2, 3]. Предложенная модель не соответствует ситуациям работы в камерах дизельных двигателей ввиду повышенной температуры выхлопных газов. Это в свою очередь приводит к вертикальной стратификации и конвективной циркуляции воздушного потока. Решением этой проблемы может быть использование уравнения продольной дисперсии с коэффициентом эффективной турбулентной диффузии стратифицированного потока [4].

Аэрогазодинамика очистных камер большого сечения очень близка к таковой для случая тоннелей. Так, научные сотрудники Тульского Государственного Университета оценивали [5] вклад нестационарной конвективно-турбулентной диффузии в содержание радона в атмосфере тоннеля, что в свою очередь позволило уточнить существующие закономерности газообмена горного массива с атмосферой тоннелей, а также усовершенствовать методику расчета количества воздуха и прогноза газовых ситуаций.

В зарубежных работах [6–12] проведены исследования проветривания тоннелей на стадии проходки. В работе [6] на основании численного моделирования показано, что комбинирование нагнетательного и всасывающего способа проветривания снижает образование первичного вихря в забойной части, что улучшает отвод вредных газов и значительно сокращает время проветривания. В работе [7] изучено влияние таких факторов, как: положение воздуховода, расстояние между концом воздуховода и забоем, скорость воздуха в воздуховоде и площадь поперечного сечения тоннеля, на величины зон активной струи воздуха, обратного потока и вихря в призабойном пространстве. Полученные результаты показали, что зону вблизи забоя можно разделить на зону струи, зону обратного потока и зону вихря. В работе [8] применено численное моделирование для определения влияния подвешивания вентиляционного трубопровода на динамику выноса взрывных газов при проходке тоннелей. Результаты исследований показали, что чем выше скорость воздуха в воздуховоде и чем меньше расстояние между воздуховодом и забоем, а также чем выше высота подвешивания воздуховода, тем быстрее газы выносятся из тоннеля. Чем больше расстояние между воздуховодом и боковой стенкой, тем больше вихрей возникает в тупиковом тоннеле и тем дольше газ выносится из тоннеля. В работе [9] исследовано поведение воздушного потока и рассеивание газа во время строительства двойного туннеля. В работе [10] изучены характеристики вентиляционного потока в сверхбольших подземных туннелях и сделан вывод, что минимальная скорость воздуха должна быть больше 0,15 м/с, чтобы снизить концентрацию оксида азота ниже предельно‑допустимого значения в течение 20 минут. Авторами работы [11] на основании вычислительной гидрогазодинамики получена аналитическая модель, описывающая максимальное эффективное расстояние проветривания забоя тоннеля. Получены эмпирические коэффициенты, используемые в модели. В работе [12] проведены исследования влияния утечек в вентиляционном трубопроводе на распределение концентраций газов от взрывных работ. Показано, что утечка воздуха снижает пик распределения загрязняющих веществ и ускоряет выброс вредных газов, однако этот эффект уменьшается по мере удаления от устья трубопровода.

В работе [13] проведены исследования максимальной длины проветривания тупиковой выработки за счет турбулентной диффузии. На основе численного моделирования было показано, что для выработки длиной 20 м, шириной 6,6 м и высотой 3 м максимальная длина проветривания тупиковой горной выработки составляет 12 м. Такая величина достигалась при скорости воздуха в сквозной выработке 1,35 м/с. Результаты исследования согласуются с данными эксперимента, проведенного в [14].

Коллектив Горного института УрО РАН в [15–17] проводил исследования условий проветривания тупиковых выработок, в том числе и большого сечения, с использованием математического моделирования. В работе [15] на основании аналитического моделирования определены эффективные условия использования источников тяги для проветривания выработок большого сечения. В работах [16, 17] с использованием математического моделирования показано, что процесс проветривания тупиковой выработки происходит медленнее, чем это описывает модель идеального смешения, ввиду присутствия в структуре воздушных потоков отдельных вихрей и застойных зон с пониженным массообменом с другими потоками.

Указанные исследования рассматривают процесс проветривания как тупиковых выработок, так и тупиковых очистных камер, однако детальных исследований проветривания камер сложной геометрии (в условиях изменяющегося навала руды) в существующей литературе нет. В связи с вынужденным нахождением машиниста погрузочно-доставочной машины в процессе отгрузки руды на исходящей загрязненной струе воздуха исследование безопасности ведения работ с точки зрения проветривания является актуальной проблемой добычи полезных ископаемых в камерах сложной геометрии. Экспериментальные исследования проветривания тупиковых камерообразных горных выработок сопряжены с рядом трудностей, главная из которых – невозможность нахождения человека в очистном пространстве в момент замеров. Наиболее доступным способом изучения процесса проветривания тупиковых выработок большого сечения является математическое моделирование.

Численное моделирование

Для моделирования процесса накопления и выноса вредных компонентов из камерного пространства, образующихся при работе машин с двигателем внутреннего сгорания, использовано численное моделирование. В частности, использован программный комплекс ANSYS. Задача решается методом осреднения по Рейнольдсу уравнения Навье–Стокса (RANS). Для учета режима развитой турбулентности протекания воздуха в горных выработках используется стандартная k‑ε модель. Выбор модели турбулентности обусловлен ранее проведенными исследованиями. В работе [18] рассмотрена задача проветривания тупиковой очистной камеры, использованы различные модели турбулентности и доказано, что стандартная k‑ε модель турбулентности позволяет рассчитать многие турбулентные течения с приемлемой для задач рудничной вентиляции точностью и дает достаточно хорошую сходимость результатов. Интенсивность турбулентности при этом на входе в расчетную область составляет 2 %, масштаб вихрей – 20 см.

В качестве геометрии исследуемой области выбрана обобщенная очистная тупиковая камера, геометрические параметры которой соответствуют параметрам очистных тупиковых горных выработок подземных рудников Талнахского рудного узла (РФ, Красноярский край):

• площадь сечения нарезной выработки, соответствует минимально возможной для проезда шахтного автосамосвала и навешивания вентиляционного трубопровода – 36 м²;
• максимальная высота камерного пространства, соответствует высоте подэтажа – 15 м;
• ширина камерного пространства, соответствует ширине ленты – 8 м;
• длина камерного пространства – 30 м;
• диаметр вентиляционного трубопровода – 1 м.

Исследуемая геометрия построена с учетом постепенной уборки горной массы вследствие ведения взрывных работ. Смещение навала руды происходит к концу камерного пространства вследствие постепенной уборки руды погрузочно-доставочной машиной (рис. 2). Навал руды геометрически представляет собой треугольную призму, т. к. взрывные работы осуществляются в кровлю нарезной выработки, образуя камерное пространство. Высота навала изменяется от 14 до 0 м с шагом в 1 м. Дополнительно в диапазоне между величиной навала руды 12 и 14 м исследовано изменение высоты с шагом 0,25 м.

Моделирование осуществлено для трех случаев, отличающихся скоростями газовоздушной среды. На выходе из вентиляционного става задается скорость воздуха, соответствующая подаче:

• 17,25 кг/с воздуха в первом случае;
• 23 кг/с воздуха во втором случае;
• 28,75 кг/с воздуха в третьем случае.

Источник газовыделения представлен сферой диаметром 1 м с целью упрощения расчета. В качестве газа выбран оксид углерода (CO). Скорость движения газовоздушной смеси соответствует выделению 0,23 кг/с газа. Концентрация газа при этом соответствует 75, 100 и 125 предельно‑допустимым концентрациям (в первом, втором и третьем случаях соответственно).

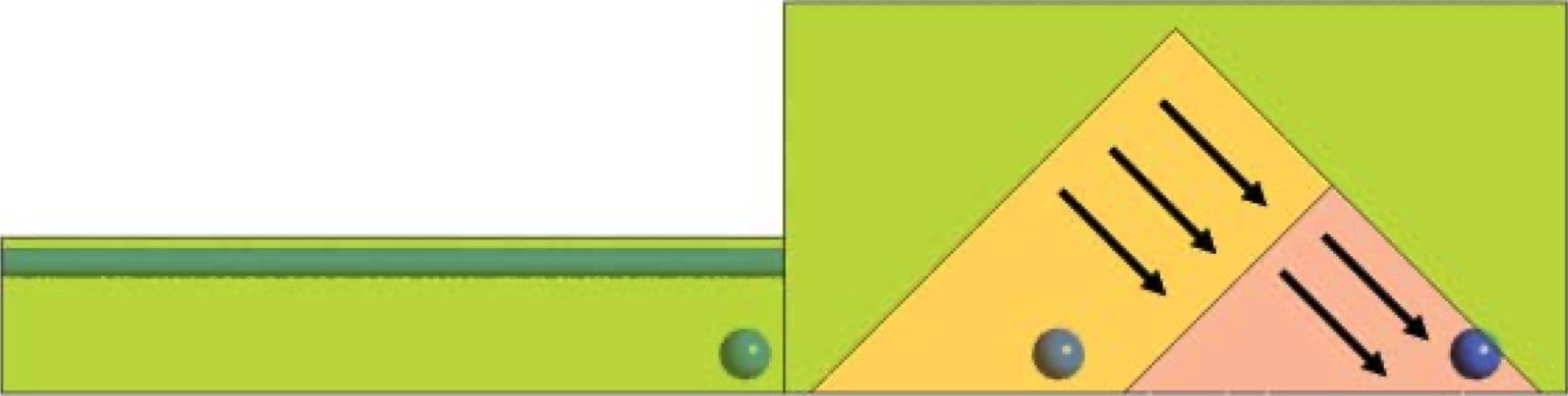

Рис. 2. Смещение навала руды в исследуемой геометрии
Fig. 2. Ore pile displacement in the research geometry



Массовый расход и концентрация выхлопных газов подобраны таким образом, чтобы подаваемого расхода воздуха было достаточно для разжижения до предельно-допустимой концентрации.

Результаты моделирования

Моделирование осуществляется в нестационарной постановке. Время работы техники с двигателем внутреннего сгорания в очистном пространстве камеры составляет 600 с. На рис. 3 показан продольный разрез исследуемой геометрии по оси трубопровода в конечный момент времени.

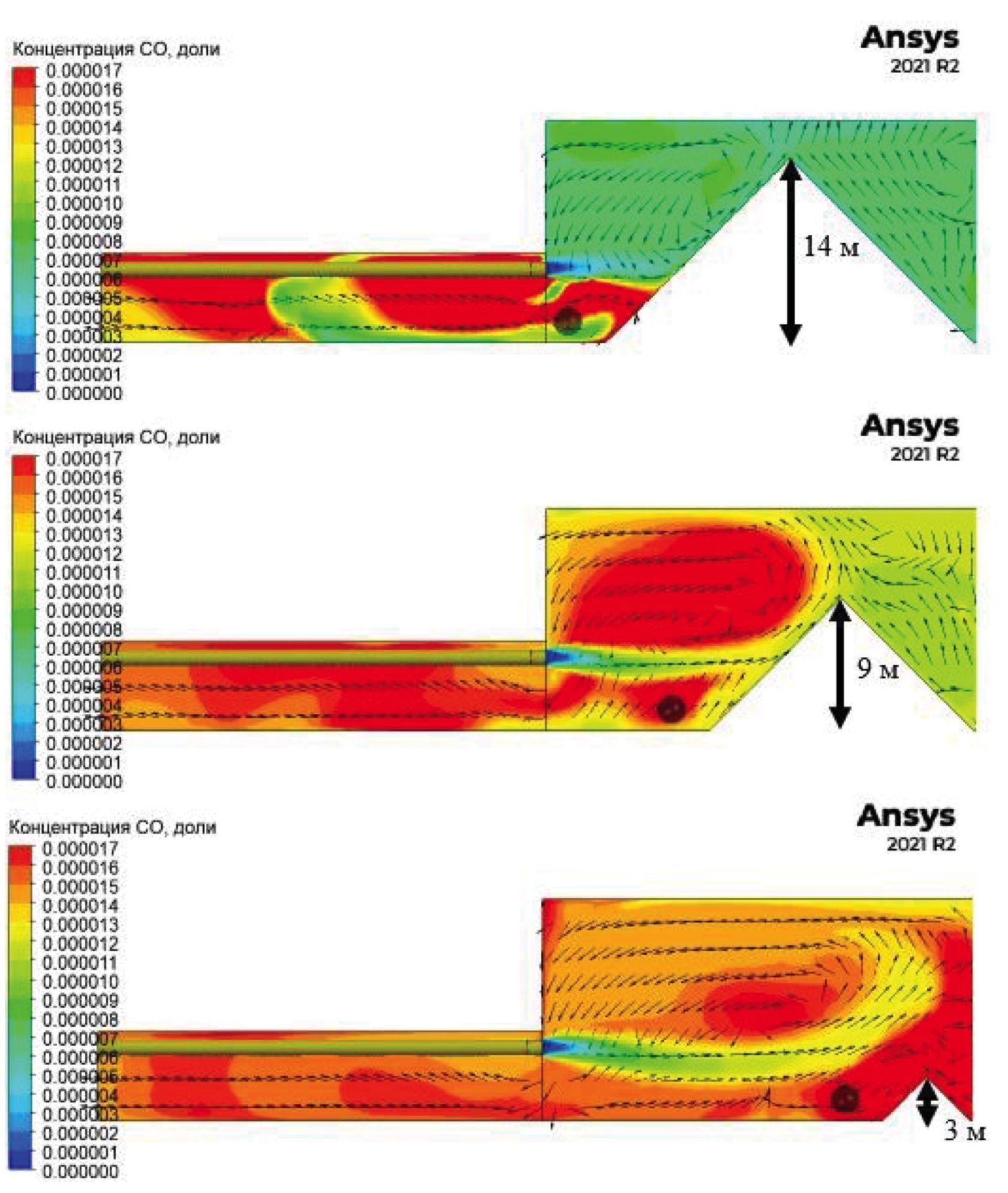

Рис. 3. Распределение концентраций газа в продольном разрезе по оси трубопровода для камеры сложной геометрии с навалом руды высотой 14, 9 и 3 м
Fig. 3. Distribution of gas concentrations in longitudinal section along the pipeline axis for complex geometry chamber with ore pile of 14, 9 and 3 m high



На рисунке видно, что если при малых высотах навала руды в выработке формируется единый вихрь, проветривающий всё ее пространство, то при достаточно больших навалах руды (9 м и более) ситуация изменяется – за навалом формируется застойная зона, в которой могут существовать один или несколько вихрей с относительно малой интенсивностью переноса массы. Наибольшие концентрации газа наблюдаются в камерном пространстве до навала руды и выносятся в разрезную выработку, где расположено рабочее место машиниста. Но при этом циркулирующий в основном вихре газ, выделяющийся из источника, может попадать в застойную область за навалом руды и находиться там продолжительное время.

С целью оценки величины концентраций на рабочем месте машиниста построены графики изменения средней по сечению концентрации вредных компонентов выхлопных газов на выходе из разрезной выработки для различных высот навала руды. На рис. 4 представлены графики изменения концентраций.

Кривые на рисунке имеют колебательный характер ввиду нестационарности вихрей в разрезной выработке, однако если усреднить высокочастотные колебания концентрации газа, то можно получить основной экспоненциальный тренд изменения концентрации газа при проветривания тупиковых выработок. Это согласуется с работой [19], где показано, что концентрации газа возрастают и снижаются по экспоненциальному закону.

С целью определения закономерностей возрастания концентраций газа в условиях изменяющегося объема навала руды полученные графики изменения концентрации вредных компонентов выхлопных газов обработаны на предмет исключения кратковременных колебаний малой амплитуды и далее аппроксимированы в программном комплексе Wolfram Mathematica. Зависимость возрастания концентрации газа от времени в тупиковой горной выработке имеет экспоненциальный характер [19]:

$C\left(t\right)=C_{\text{max}}-C_{\text{max}}\cdot e^{-\frac{k_T\cdot Q}{V}\cdot t}$,                                                                     (1)

где C(t) – зависимость изменения концентрации газа от времени t; C_max – максимально возможная концентрация газа; k_T – коэффициент турбулентной диффузии струи; Q – объемный расход воздуха, подаваемого на проветривание, м³/с; V – проветриваемый объем тупиковой выработки, м³.

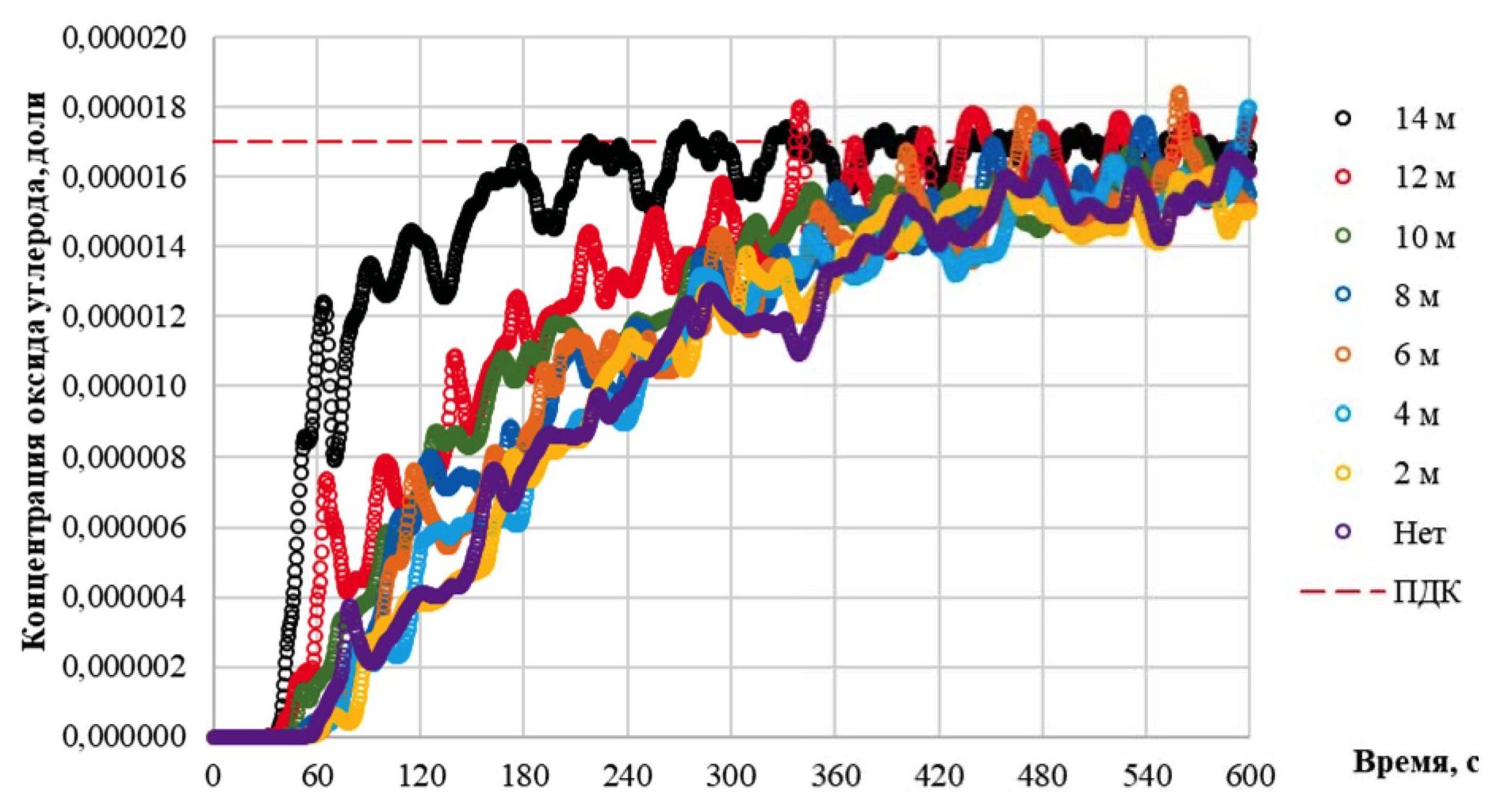

Рис. 4. Графики изменения концентрации вредных компонентов выхлопных газов на выходе из разрезной выработки для различных высот навала руды от времени работы техники в очистном пространстве

Fig. 4. Graphs of the change in the concentration of harmful exhaust gas components at the outlet of the split mine for different ore pile heights from the time of operation of the equipment in the treatment space



Максимально возможная концентрация газа определяется согласно закону сохранения масс с использованием параметров газовыделения техники с двигателем внутреннего сгорания [20]:

$C_{\text{max}}=\frac{g_{ex}{C}_{ex}}{k_{T}Q}$                                                                                          (2)

где g_ex – объемный расход выхлопных газов машины, м³/с; C_ex – концентрация вредных компонентов в выхлопных газах машины.

Модель, описанная уравнением (1), включает понятие «коэффициент турбулентной диффузии струи», которое не совпадает с общепринятым термином коэффициента турбулентной диффузии в гидрогазодинамике. В настоящей работе данный коэффициент назван «коэффициентом эффективности проветривания». В исследованиях [21, 22] коэффициент эффективности проветривания неоднократно определен и находится вблизи единицы.

В настоящем исследовании, как и в [21, 22], зависимости концентрации газа на выходе из разрезной выработки аппроксимированы с использованием следующей функции:

$C\left(t\right)=\frac{g_{ex}{C}_{ex}}{k_{T}Q}-\left(\frac{g_{ex}{C}_{ex}}{k_{T}Q}-C_0\right)\cdot e^{-\frac{k_{T}Q}{k_{V}V}\cdot t}$,                                             (3)

где g_ex, C_ex, C₀, V,  – известные параметры; k_T, k_V – коэффициент эффективности проветривания и поправочный объемный коэффициент (искомые параметры аппроксимации).

Функция (3) получена путем объединения классической зависимости возрастания газа по Воронину (1) и результатов исследований В.П. Пьянникова [20] в области максимально возможного значения концентрации газа в тупиковой выработке при работе погрузочно-доставочной машины, описанного выражением (2).

Результаты аппроксимации представлены в табл. 1.



Таблица 1. Результаты определения искомых параметров аппроксимации для первого случая (подача 23 кг/с воздуха)

Table 1. Results of determination of the required approximation parameters for the first case (23 kg/s air supply)

Параметры аппроксимации Approximation parameters	kт	kv	R2
Высота навала, м Height of ore, m
Без навала Height of ore=0	0,9631	1,1300	0,9968
1	0,9619	1,1009	0,9968
2	1,0114	1,0186	0,9965
3	1,0051	0,9827	0,9961
4	1,0029	1,0070	0,9969
5	1,0132	0,9354	0,9935
6	1,0421	0,8773	0,9950
7	1,0425	0,9011	0,9943
8	1,0417	0,8737	0,9962
9	1,0434	0,8437	0,9975
10	1,0561	0,8444	0,9979
11	1,0294	0,8221	0,9948
12	1,0244	0,7939	0,9955
12,25	1,0428	0,644	0,9784
12,5	1,0319	0,4964	0,9810
12,75	1,0518	0,3593	0,9751
13	1,0409	0,2443	0,9795
13,25	1,0707	0,2738	0,9892
13,5	1,0430	0,2260	0,9809
13,75	1,0412	0,2390	0,9817
14	1,1661	0,0054	0,9689



По результатам аппроксимации полученных значений средней концентрации газа на выходе из разрезной выработки для различных высот навала руды значение коэффициента турбулентной диффузии свободной струи воздуха для условий протяженной тупиковой очистной камеры рудников Талнахского рудного узла равно единице (при условии подачи требуемого количества воздуха в рабочую зону). С учетом этого произведена аппроксимация полученных зависимостей по следующей функции:

$C\left(t\right)=\frac{g_{ex}{C}_{ex}}{Q}-\left(\frac{g_{ex}{C}_{ex}}{Q}-C_0\right)\cdot e^{-\frac{Q}{k_V\cdot V}\cdot t}$,                                                 (4)

Функция (4) получена из функции (3) путем приравнивания коэффициента эффективности проветривания к единице. На рис. 5 представлен график зависимости поправочного объемного коэффициента от отношения высоты навала к общей высоте камеры.

 По результатам аппроксимации полученных значений средней концентрации газа на выходе из разрезной выработки для различных высот навала руды и различных массовых расходов воздуха из вентиляционного трубопровода значение поправочного объемного коэффициента лежит в пределах от 0,1 до 1. Как видно из рис. 5, при соотношении высоты навала к общей высоте камеры от 0 до 0,8 значение поправочного объемного коэффициента находится в пределах 0,8…1. При соотношении выше 0,8 значение поправочного объемного коэффициента резко снижается. Это связано с уменьшением фактического объема проветривания ввиду условного разделения камерного пространства на два принципиально различных с точки зрения проветривания объема (рис. 3).

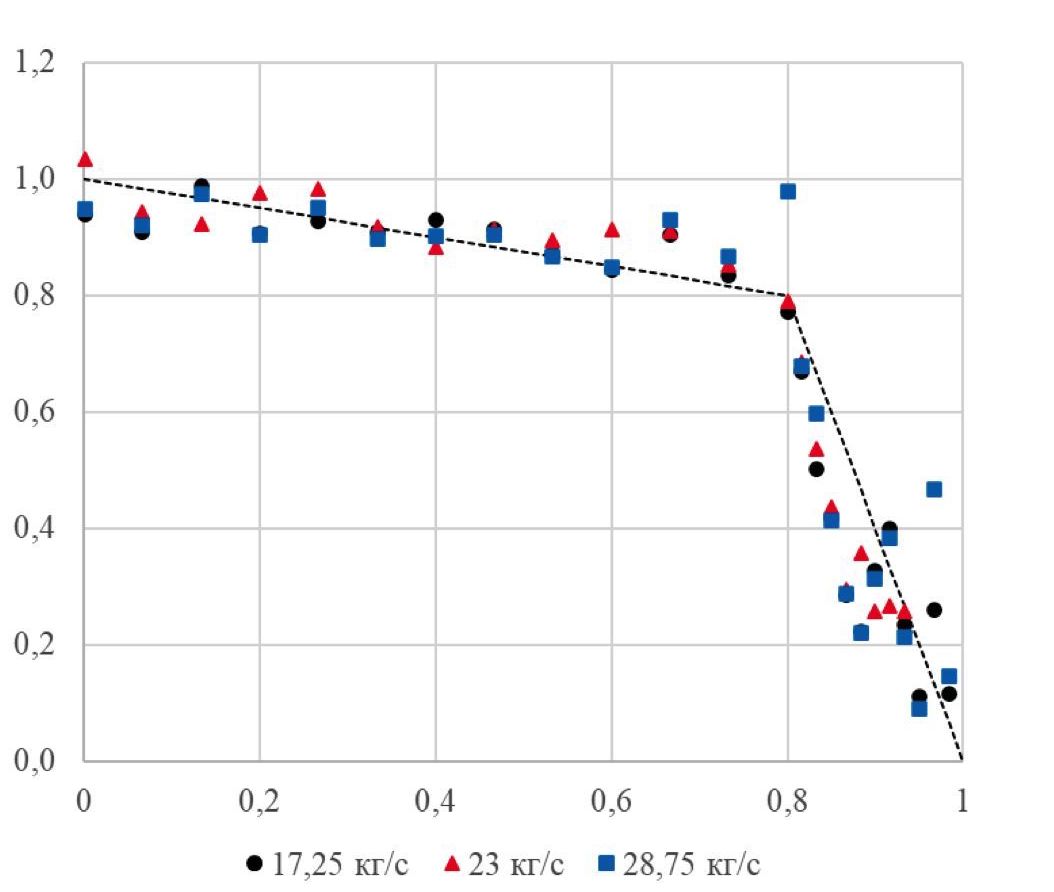

Рис. 5. Зависимость поправочного объемного коэффициента (ордината) от отношения высоты навала к общей высоте камеры (абсцисса)
Fig. 5. Dependence of the volumetric correction factor (ordinate) on the ratio of the pile height to the total chamber height (abscissa)



Как видно из рис. 5, вид зависимости поправочного объемного коэффициента от соотношения высоты навала руды к общей высоте камерного пространства – кусочно-непрерывная, с точкой смены при относительной высоте навала 0,8. Полученные на графике, представленном на рис. 5, значения аппроксимированы. Определенная зависимость следующая:

$k_V=\left\{\begin{array}{c}-\mathrm{0,25}\frac{H_{\text{н}}}{H_{\text{к}}}+\mathrm{1,} \frac{H_{\text{н}}}{H_{\text{к}}}\le \mathrm{0,8}\\ -4\frac{H_{\text{н}}}{H_{\text{к}}}+\mathrm{4,} \frac{H_{\text{н}}}{H_{\text{к}}}>\mathrm{0,8}\end{array},\right.$                                                             (5)

где H_н – высота навала руды, м; H_к – высота очистного пространства камеры, м.

Необходимо отметить, что относительная высота навала свыше 0,8 на практике имеет достаточно короткий жизненный цикл. Объем навала руды в пределах относительной высоты 0,8…1 составляет 36 % от общего объема руды. Более того, технологический процесс выстроен так, чтобы уборка горной массы производилась в течение одной смены. Таким образом, две трети времени работы по отгрузке руды относительная высота навала лежит в пределах 0…0,8. Поэтому практическую значимость имеет только первая часть зависимости (5).

С учетом первой части полученной зависимости (5) при $\frac{H_{н}}{H_{к}}\le \mathrm{0,8}$ аналитическая модель выноса газов из очистного пространства тупиковой камеры принимает вид:

$C\left(t\right)=\frac{g_{ex}{C}_{ex}}{Q}-\left(\frac{g_{ex}{C}_{ex}}{Q}-C_0\right)e^{-\frac{Q}{\left(-\mathrm{0,25}\frac{H_{\text{н}}}{H_{\text{к}}}+1\right)V}\cdot t}$.                                        (6)

Полученная зависимость возрастания концентрации газа на рабочем месте горнорабочего позволяет перейти к вычислению максимального времени нахождения техники в пространстве очистной камеры, не превышая предельно-допустимых значений концентрации газа согласно правилам безопасности. Однако следует учесть тот факт, что полученная зависимость описывает среднюю концентрацию. При анализе данных, представленных на рис. Рис. 4, можно заметить, что реальные показатели концентрации могут существенно отличаться от среднего значения (как в меньшую, так и в большую сторону). Произведена оценка относительного отклонения осциллирующих концентраций, полученных по результатам численного моделирования, от усредненной кривой временной динамики концентраций газа согласно аналитической модели (6). Оценка отклонений произведена только для значений, превышающих предельно‑допустимую концентрацию. Результаты представлены в табл. 2.



Таблица 2. Максимальное относительное отклонение осциллирующих концентраций, полученных по результатам численного моделирования, от усредненной кривой временной динамики концентраций газа согласно аналитической модели

Table 2. Maximum relative deviation of the oscillating concentrations obtained from the results of numerical simulation from the averaged curve of the time dynamics of gas concentrations according to the analytical model

Величина навала руды, м Height of ore, m	0	2	4	6	8	10	12	14
Максимальное относительное отклонение, % Maximum relative deviation, %	0	0	13	14	9	0	17	3



Для учета колебательного эффекта динамики концентраций при вычислении максимального времени нахождения техники в пространстве очистной камеры необходимо концентрацию, полученную по модели (6), скорректировать на коэффициент неравномерности выноса газа, вызванный пространственной неоднородностью распределения векторного поля скорости и концентрации газа в очистном пространстве камеры. Его значение, исходя из анализа табл. 2, с учетом максимально возможного 17%-го превышения в простейшем случае может быть принято равным 1,17.

Заключение

В работе проведена серия численных расчетов проветривания тупиковой очистной выработки. Полученные численные зависимости изменения средней концентрации выхлопных газов на выходе из разрезной выработки от времени позволили определить коэффициент эффективности проветривания, используемый в аналитической модели, – он может быть принят равным единице.

Получена зависимость поправочного объемного коэффициента от соотношения высоты навала руды к общей высоте камерного пространства. Она кусочно-непрерывная, с точкой смены при относительной высоте навала 0,8. Каждая из частей носит линейный характер.

Аналитическая модель скорректирована на поправочный объемный коэффициент, зависящий от тношения высоты навала руды к общей высоте камерного пространства.
