Многопараметрические представления поля напряжений у вершины трещины антиплоского сдвига

Обложка

Цитировать

Полный текст

Аннотация

Статья посвящена изучению поля напряжений у вершины трещины продольного сдвига на основе многопараметрического асимптотического представления поля напряжений у вершины трещины в линейно-упругом изотропном материале. Выполненный асимптотический анализ полей у вершины трещины продольного сдвига является естественным продолжением исследований, проведенных для многопараметрических полей напряжений у вершин трещин нормального отрыва и поперечного сдвига, а также смешанного нагружения. Несмотря на простоту анализа вклада высших приближений в общее представление поля напряжений у вершины трещины типа III, многокоэффициентные представления поля напряжений вблизи данного типа трещин освещены ранее не были. Показано, что приближения высших порядков должны обязательно учитываться для аккуратного представления поля напряжений и расширения области действия асимптотических разложений. Установлено, что чем больше расстояние от вершины трещины, тем больше слагаемых ряда необходимо сохранять вблизи кончика трещины.

Полный текст

Введение. Об асимптотическом представлении полей напряжений у вершины трещины

Уильямс [1] аналитически продемонстрировал существование особенностей в полях напряжений вокруг вершин трещин и углов из нескольких материалов, которые могут быть смоделированы как геометрические и/или материальные неоднородности клиньев из композитного материала. Асимптотическое решение поля напряжений в особой точке получается из основных дифференциальных уравнений упругости в частных производных с использованием метода разделения переменных (разложения по собственным функциям). Решение обычно записывается в виде ряда степенных функций в радиальной координате, исходящей из особой точки. Собственные значения, полученные в результате процедуры решения, определяют показатели степени. Собственные функции описывают угловое изменение напряжений. Собственные значения и функции асимптотического решения для композитного клина зависят от его геометрии и свойств материала. Получены многочисленные аналитические решения порядка сингулярности напряжений и полей напряжений для различных комбинаций материалов и геометрических форм.

В настоящее время в механике хрупкого разрушения сформировалось устойчивое понимание важности и необходимости учета слагаемых в асимптотических разложениях, описывающих поля напряжений, деформаций и перемещений вблизи вершины трещины [2–18].

Целью данной работы является определение коэффициентов сингулярного, Т напряжений и следующих слагаемых поля напряжений у вершины трещины антиплоского сдвига в линейно-упругом материале. Влияние членов более высокого порядка на поле напряжений в пластине с трещинами при антиплоском нагружении может быть важным в некоторых инженерных приложениях. Члены более высокого порядка особенно важны для сопоставления экспериментальных результатов, полученных с помощью цифровой корреляции изображений (DIC), с теоретическим ближним полем для определения коэффициентов интенсивности напряжений. Усеченный ряд Вильямса может быть спроецирован непосредственно на измеряемое поле для определения положения вершины трещины и коэффициентов интенсивности напряжений.

1 Методы теории функции комплексного переменного

Решение краевой задачи об антиплоском сдвиге простраства с полубесконечной трещиной продольного сдвига можно получить с помощью методов теории функции комплексного переменного. Перемещение, как хорошо известно [19], является вещественной частью функции

u3=Re[φ(z)]. (1)

Напряжения в задаче антиплоского сдвига представляются соотношениями

σ13iσ23=μφ'(z), (2)

где голоморфная функция φ'(z) определяется равенством

μφ'(z)=iπz2a2aaτ(x1)zx1a2x12dx1. (3)

В случае действия постоянной нагрузки τ последнее соотношение принимает вид

μφ'(z)=iτz2a2z2a2z=izτz2a2+iτ. (4)

 Разложим комплексный потенциал в ряд в окрестности правой вершины z=a:

μφ'(z)=iτzan=(1)n+1(2n+1)!23n+1/2(2n1)n!an1/2(za)n+iτ, (5)

 где было использовано разложение [2]:

dndznz(z+a)1/2=n=(1)n+1(2n+1)!23n+1/2(2n1)n!an1/2. (6)

Следует отметить, что (4) – решение вспомогательной задачи о нагружении пластины с центральной трещиной (сдвиговое деформирование касательными напряжениями, приложенными на разрезе):

σ13=0,σ23=τприx2=0,x1a. (7)

 Поэтому решение исходной задачи о сдвиговом деформировании пластины со свободными краями разреза имеет вид

μφ'(z)=iτzan=(1)n+1(2n+1)!23n+1/2(2n1)(n!)2an1/2(za)n. (8)

Полагая в (8) za=reiθ, с помощью соотношений (2) можно получить выражения для компонент тензора напряжений:

σ13=τn=0anrn1/2sin(n1/2)θ,  σ23=τn=0anrn1/2cos(n1/2)θ, (9)

 где приняты обозначения

an=(1)n+1(2n+1)!23n+1/2(2n1)(n!)2an1/2. (10)

2 Анализ вклада высших приближений в общее представление поля напряжений

На следующем этапе построим угловые распределения компонент тензора напряжений, определяемые различным числом слагаемых в рядах (9). На рис. 2.1–2.6 показаны угловые распределения напряжений у вершины трещины, полученные с удержанием различного числа слагаемых. Из графиков отчетливо видно, что высшие приближения играют существенную роль в описании поля напряжений в окрестности вершины трещины антиплоского сдвига.

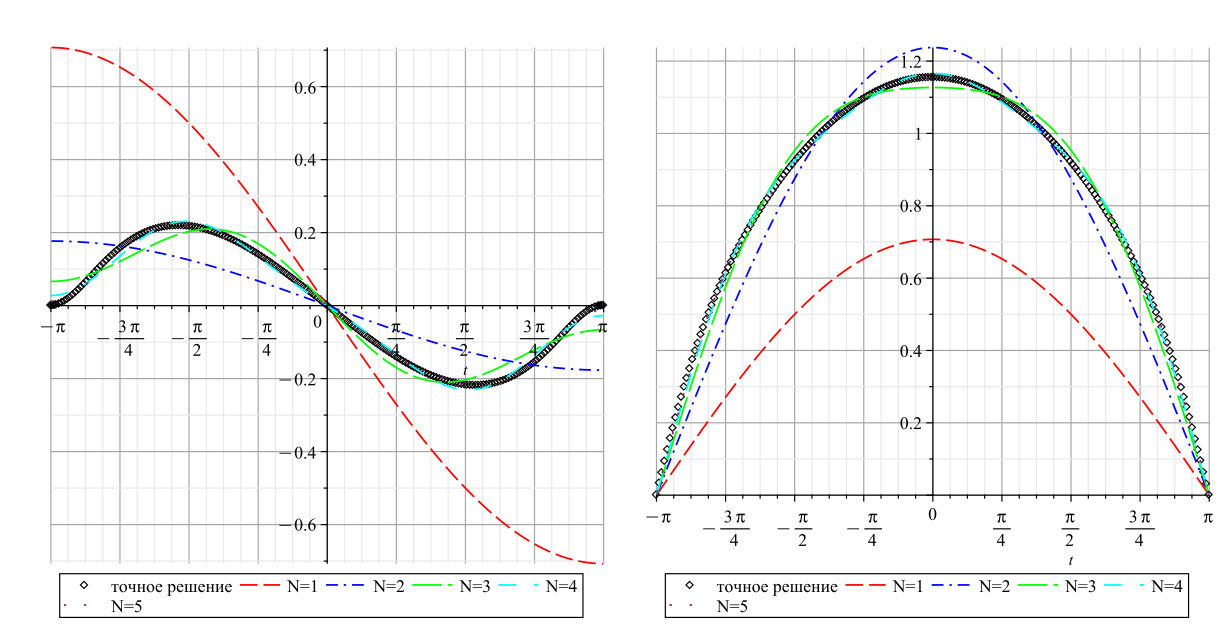

Рис. 2.1. Угловые распределения напряжений (1 — различное число удерживаемых слагаемых, см. рис. здесь и далее) у вершины трещины: σ13 (слева) и σ23 (справа)

Fig. 2.1. Angular dependences of the stress components (1): σ13 (left) и σ23 (right)

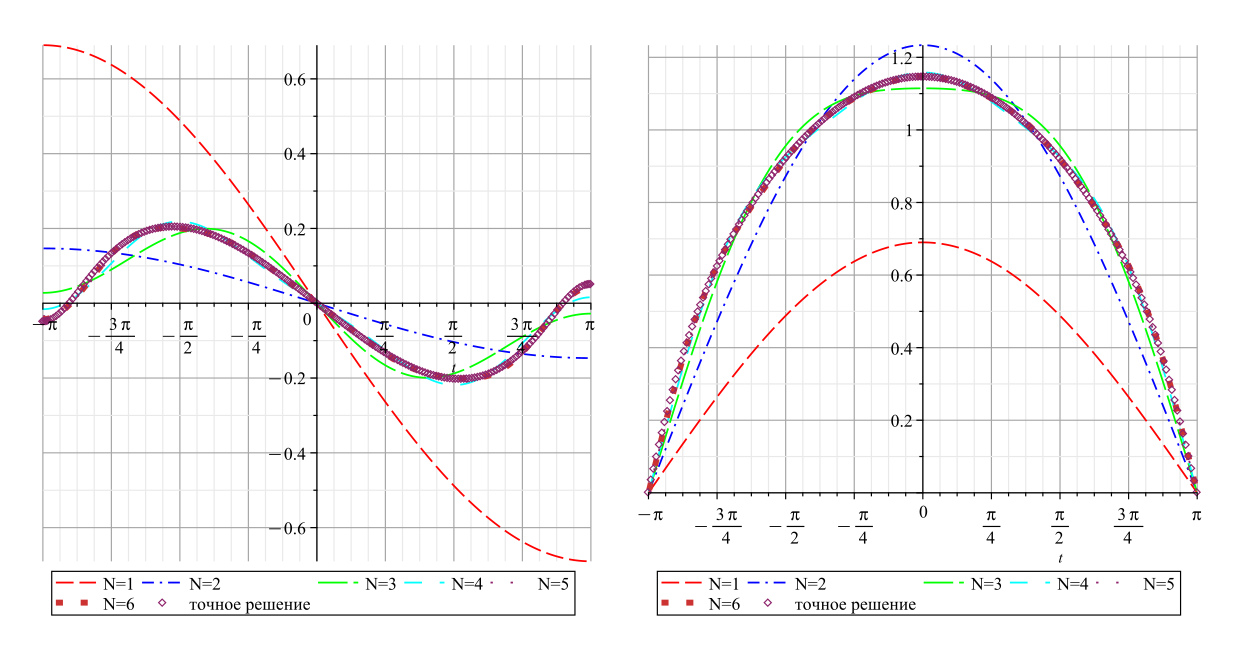

Рис. 2.2. Угловые распределения напряжений (2) у вершины трещины: σ13 (слева) и σ23 (справа)

Fig. 2.2. Angular dependences of the stress components (2): σ13 (left) и σ23 (right)

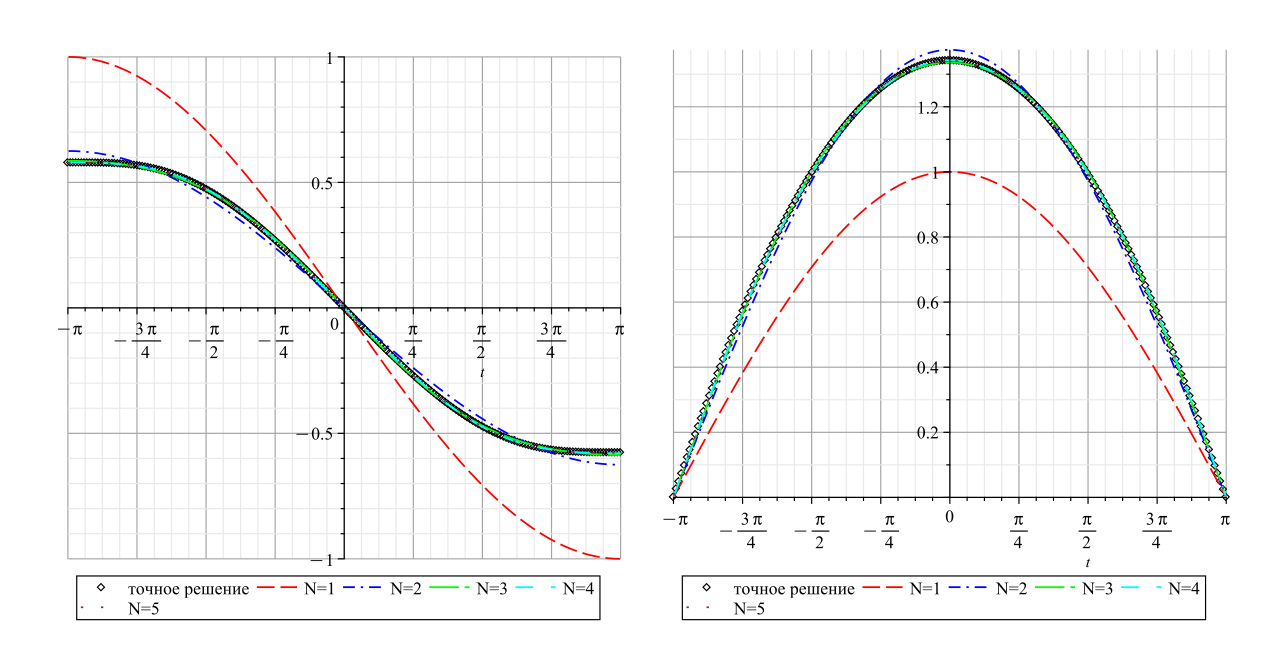

Рис. 2.3. Угловые распределения напряжений (3) у вершины трещины: σ13 (слева) и σ23 (справа)

Fig. 2.3. Angular dependences of the stress components (3): σ13 (left) и σ23 (right)

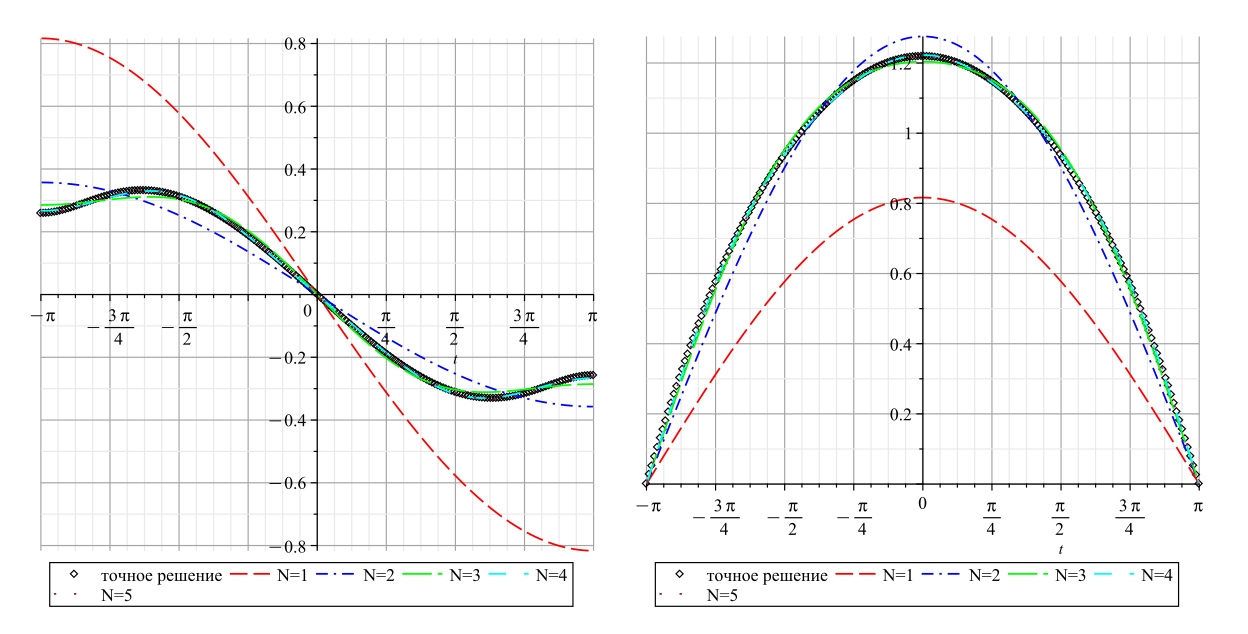

Рис. 2.4. Угловые распределения напряжений (4) у вершины трещины: σ13 (слева) и σ23 (справа)

Fig. 2.4. Angular dependences of the stress components (4): σ13 (left) и σ23 (right)

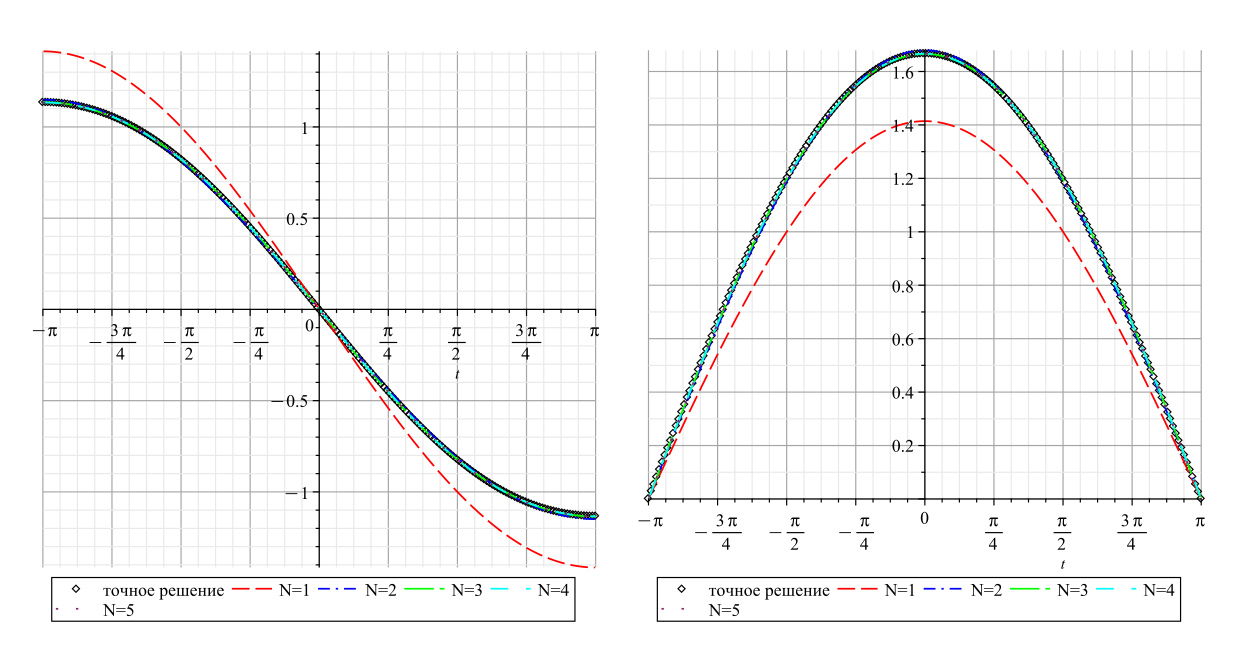

Рис. 2.5. Угловые распределения напряжений (5) у вершины трещины: σ13 (слева) и σ23 (справа)

Fig. 2.5. Angular dependences of the stress components (5): σ13 (left) и σ23 (right)



Рис. 2.6. Угловые распределения напряжений (6) у вершины трещины: σ13 (слева) и σ23 (справа)

Fig. 2.6. Angular dependences of the stress components (6): σ13 (left) и σ23 (right)



Выводы

 В статье проведен асимптотический анализ вклада высших приближений в рядах, представляющих компоненты тензора напряжений у вершины трещины антиплоского сдвига. Показано, что высшие приближения необходимо учитывать в описании поля напряжений у вершины трещины антиплоского сдвига. Анализируя полученные представления, можно сделать вывод, что при удалении от вершины трещины необходимо удерживать большее количество слагаемых в разложении М. Уильямса. В задаче о трещине антиплоского сдвига для достижения заданного порядка точности требуется меньшее количество слагаемых по сравнению с трещинами нормального отрыва и поперечного сдвига. Так, для трещины антиплоского сдвига, точность 106 на расстоянии 0,25a достигается при удерживании 6 слагаемых, а на расстоянии 1,25a для достижения того же значения точности необходимо удерживать 22 слагаемых, в то же время для трещины нормального отрыва в тех же условиях требуется удерживать 8 и 29 слагаемых соответственно.

×

Об авторах

Юлия Николаевна Бахарева

Самарский национальный исследовательский университет имени академика С.П. Королева

Автор, ответственный за переписку.
Email: bakhareva.yun@ssau.ru
ORCID iD: 0000-0002-6482-504X

кандидат физико-математических наук, доцент кафедры математического моделирования в механике

Россия, г. Самара

Список литературы

  1. Williams M.L. On the stress distribution at the base of a stationary crack // Journal of Applied Mechanics. 1957. Vol. 24, issue 1. P. 109–114. DOI: https://doi.org/10.1115/1.4011454.
  2. Hello G., Tahar M.B., Roelandt J.-M. Analytical determination of coefficients in crack-tip stress expansions for a finite crack in an infinite plane medium // International Journal of Solids and Structures. 2012. Vol. 49, issues 3–4. P. 556–566. DOI: https://doi.org/10.1016/j.ijsolstr.2011.10.024.
  3. Hello G. Derivation of complete crack-tip stress expansions from Westergaard-Sanford solutions // International Journal of Solids and Structures. 2018. Vol. 144–145. P. 265–275. DOI: https://doi.org/10.1016/j.ijsolstr.2018.05.012.
  4. Zhu F., Ji X., He P., Zheng B., Zhang K. On the stress singularity at crack tip in elasticity // Results in Physics. 2019. Vol. 13. P. 102210. DOI: https://doi.org/10.1016/j.rinp.2019.102210.
  5. Krepl O., Klusak J. Multi-parameter average strain energy density factor criterion applied on the sharp material inclusion problem // Procedia Structural Integrity. 2018. Vol. 13. P. 1279–1284. DOI: https://doi.org/10.1016/j.prostr.2018.12.261.
  6. Moazzami M., Ayatollahi M.R., Chamani H.R., Guagliano Vergani L. Determination of higher order stress terms in cracked Brazilian disc specimen under mode I loading using digital image correlation technique // Optic and Laser Technology. 2018. Vol. 107. P. 344–352. DOI: https://doi.org/10.1016/j.optlastec.2018.06.010.
  7. Karihaloo B.L., Xiao Q.Z. Asymptotic crack tip fields in linear and nonlinear materials and their role in crack propagation // Физическая мезомеханика. 2018. Т. 21, № 6. С. 23–35. DOI: https://doi.org/10.1134/S1029959919010053.
  8. Berto F., Lazzarin P. Recent developments in brittle and quasi-brittle failure assessment of engineering materials by means of local approaches // Materials Science and Engineering: R: Reports. 2014. Vol. 75. P. 1–48. DOI: https://doi.org/10.1016/j.mser.2013.11.001.
  9. Malikova L. Multi-parameter fracture criteria for the estimation of crack propagation direction applied to a mixed-mode geometry // Engineering Fracture Mechanics. 2015. Vol. 143. P. 32–46. DOI: http://dx.doi.org/10.1016/j.engfracmech.2015.06.029.
  10. Malikova L., Vesely V., Seitl S. Crack propagation direction in a mixed mode geometry estimated via multi-parameter fracture criteria // International Journal of Fatigue. 2016. Vol. 89. P. 99–107. DOI: https://doi.org/10.1016/j.ijfatigue.2016.01.010.
  11. Stepanova L.V. Asymptotics of stresses and strain rates near the tip of a transverse shear crack in a material whose behavior is described by a fractional-linear law // Journal of Applied Mechanics and Technical Physics. 2009. Vol. 50, 1. P. 137–146. DOI: https://doi.org/10.1007/s10808-009-0019-9.
  12. Stepanova L.V., Roslyakov P.S. Multi-parameter description of the crack-tip stress field: Analytic determination of coefficients of crack-tip stress expansions in the vicinity of the crack tips of two finite cracks in an infinite plane medium // International Journal of Solids and Structures. 2016. Vol. 100–101. P. 11–28. DOI: https://doi.org/10.1016/j.ijsolstr.2016.06.032.
  13. Vesely V., Sobek J., Seitl S. Multi-parameter approximation of the stress field in a cracked body in the more distant surrounding of the crack tip // International Journal of Fatigue. 2016. Vol. 89. P. 20–35. DOI: https://doi.org/10.1016/j.ijfatigue.2016.02.016.
  14. Stepanova L.V., Adylina E.M. Stress-strain state in the vicinity of a crack tip under mixed loading // Journal of Applied Mechanics and Technical Physics. 2014. Vol. 55, 5. P. 885–895. DOI: https://doi.org/10.1134/S0021894414050186.
  15. Stepanova L.V., Yakovleva E.M. Asymptotic stress field in the vicinity of a mixed-mode crack under plane stress conditions for a power-law hardening material // Journal of Mechanics of Materials and Structures. 2015. Vol. 10, 3. P. 367–393. DOI: http://dx.doi.org/10.2140/jomms.2015.10.367.
  16. Stepanova L.V., Mushankova K.A. Atomistic and continuum Ascertainment of The crack tip stress fields in anisotropic elastic cubic media // Theoretical and Applied Fracture Mechanics. 2024. Vol. 133. P. 104613. doi: 10.1016/j.tafmec.2024.104613.
  17. Мушанкова К.А., Степанова Л.В. Определение коэффициентов асимптотического ряда для полей напряжений на основании молекулярно-динамических вычислений // Прикладная механика и техническая физика. 2024. DOI: https://doi.org/10.15372/PMTF202415537. EDN: https://www.elibrary.ru/juunnu.
  18. Анисимов Г.С., Степанова Л.В. Экспериментальное определение полей у вершины трещины: метод голографической интерферометрии и метод корреляции цифровых изображений // Вестник Пермского национального исследовательского политехнического университета. Механика. 2024. № 3. С. 39–56. DOI: http://doi.org/10.15593/perm.mech/2024.3.03.
  19. Мусхелишвили Н.И. Некоторые основные задачи математической теории упругости. Москва: Наука, 1966. 708 c. URL: https://klex.ru/1fa4?ysclid=m5qsu4dvcj256999603.
