Строительную отрасль РФ в ближайшее время ожидает полномасштабный переход на технологии информационного моделирования (BIM). Расчет строительных конструкций осуществляется при помощи моделей в программных комплексах, основанных на методе конечных элементов, который является неточным. Для обоснования достоверности полученных данных МКЭ в соответствии с требованиями нормативных документов необходимо проводить верификацию и валидацию расчетных моделей, выполнять инженерную оценку результатов путем сравнения с эталонным значением, полученным экспериментальным или аналитическим способом. Общепризнанные аналитические решения приводятся в справочниках проектировщика. В работе рассматривается пример расчета железобетонного кессонного перекрытия из справочника проектировщика. Уточненным аналитическим способом и компьютерным расчетом доказано, что при определении усилий в балках пример расчета имеет четыре ошибки, одна из которых является принципиальной, заложенной в известном аналитическом методе расчета кессонных конструкций. Заключается она в том, что при определении нагрузок на ортогональные балки не учитывается жесткость конструкции.

Полный текст

Введение. Эффективным с конструктивной точки зрения и красивым по архитектуре является часторебристое перекрытие кессонного типа. В настоящее время как за рубежом, так и в нашей стране при строительстве ребристых перекрытий получают распространение такие опалубочные системы, как: HOLEDECK, SKYDOME, ПОБЕДА и др.

В соответствии с требованиями Градостроительного кодекса РФ от 29.12.2004 № 190-ФЗ, СП 333.1325800.2020 «Информационное моделирование в строительстве. Правила формирования информационной модели объектов на разных стадиях жизненного цикла» в ближайшем будущем прочностной расчет строительных конструкций объектов, проекты которых подлежат экспертизе, без создания цифровой информационной модели здания(BIM) невозможен. Расчет на ЭВМ осуществляется в программных комплексах, реализующих метод конечных элементов, при котором вычисленные в элементах усилия могут оказаться недостоверными, сходимость полученных результатов может быть не обеспечена [1–5]. Для обоснования надежности расчетов созданных моделей МКЭ в ст.6 ГОСТ Р 57700.10-2018 «Численное моделирование физических процессов. Определение напряженно-деформированного состояния. Верификация и валидация численных моделей сложных элементов конструкций в упругой области» перечислены требования к порядку верификации и валидации расчетной модели для численного моделирования в упругой области НДС сложных элементов конструкций. В соответствии с п. 5.6 ГОСТ Р 57700.10-2018одним из этапов численного моделирования, которому должно быть уделено особое внимание, является инженерная оценка, которая включает в себя обсуждение полученных результатов в рамках научно-технических совещаний, сравнение результатов с эталонным решением. Эталонное решение – это общепризнанное решение некоторой задачи, которое может быть как аналитическим, так и представлять собой экспериментальный результат (ГОСТ Р 57188-2016 «Численное моделирование физических процессов. Термины и определения», п. 2.1.20).Кроме нормативно-технической документации, инженеры-конструкторы в своей работе используют справочники проектировщика, в которых приводятся различные справочные материалы и аналитические решения по интересующим расчетчиков вопросам. Для обеспечения надежности проектируемой конструкции достоверность сведений и примеров расчетов, приведенных в них, не должны вызывать сомнений. Анализ имеющихся в литературе данных аналитического и компьютерных расчетов ребристых железобетонных конструкций, в том числе кессонных, показывает, что в зависимости от созданной конечно-элементной модели и геометрии перекрытия усилия в балках могут существенно отличаться[6-11].Максимальные отклонения усилий в балках прямых кессонных перекрытий, полученных методом конечных элементов от известного аналитического расчета, составляют: в работах[6, 7]– 61,9%, в работе [8] –50%, в работе[9]– 40%; в балках косых кессонов– 453%[10].

Следует отметить, что полученные усилия компьютерных расчетов авторы сравнивают с данными аналитического способа, принимаемого за эталон, который имеет существенную ошибку. В соответствии с известной аналитической теорией расчета железобетонных кессонных конструкций, основанной на балочной аналогии, составляющие общей нагрузки на ортогональные балки   зависят только от пролетов перекрытия Lx и Ly[12–18].В работе [19] доказано, что данный аналитический метод определения усилий в балках кессонных перекрытий неверен, он не учитывает ортогональную жесткость конструкции. Уточненный метод расчета прямых железобетонных кессонных перекрытий учитывает жесткость конструкции путем введения в формулы определения нагрузок относительной жесткости балок [20]. Ограничением данного подхода является условие одинакового расстояния между параллельными балками. В справочнике проектировщика [18, с.282] рассматривается пример 11.3 расчета шарнирно-опертой по контуру железобетонной кессонной панели перекрытия, балки в которой расположены на разном расстоянии друг от друга (рис. 1), поэтому расчет, предложенный в работе [20], требует корректировки.

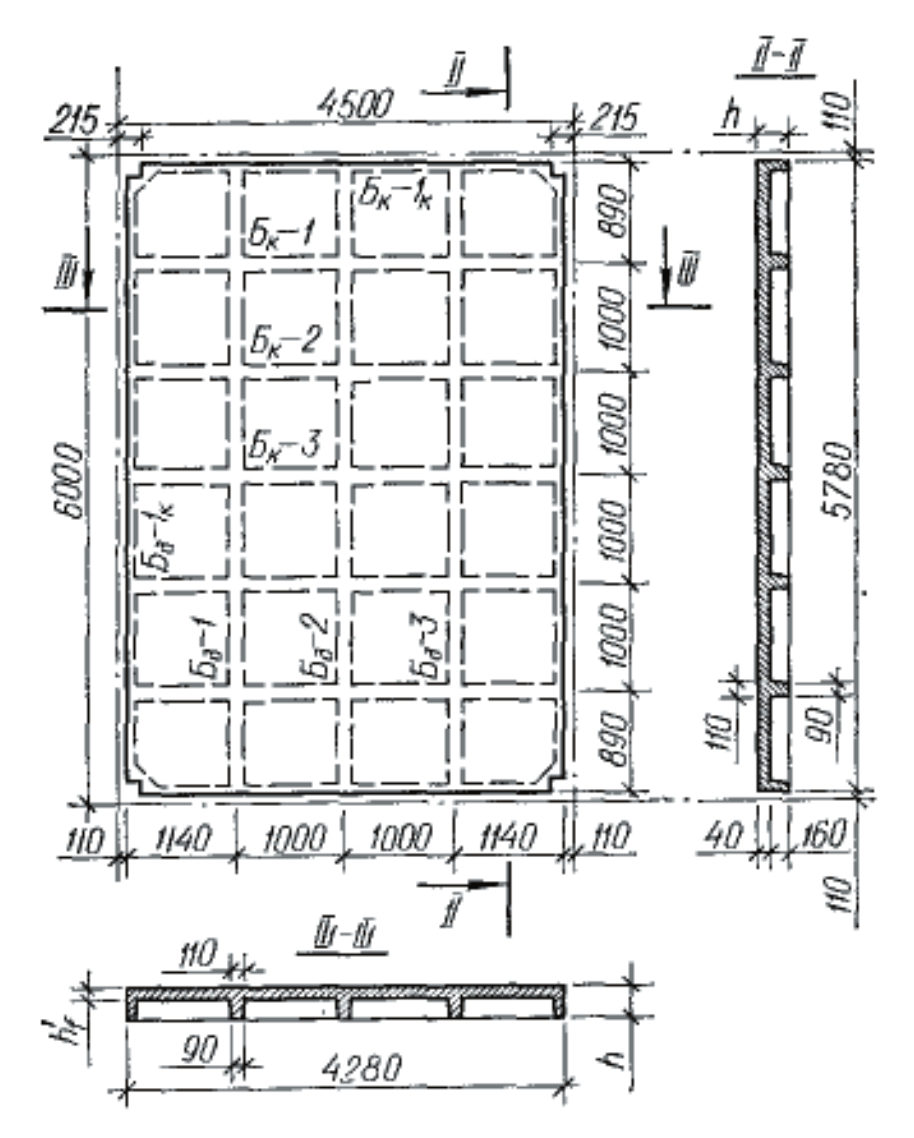

Рис. 1. Кессонная панель перекрытия [18, рис. 11.19]: Бд-1, Бд-2, Бк-1, Бк-2, Бк-3 – рассчитываемые балки



Цель работы. Первой целью исследования является разработка аналитического способа расчета прямых шарнирно-опертых по контуру часторебристых железобетонных кессонных перекрытий, состоящих из балок параллельного направления с разным расстоянием между ними. Второй целью является сравнение усилий – изгибающих моментов, представленных в примере расчета кессонного перекрытия справочника проектировщика, с полученными данными предлагаемой аналитической теории и конечно-элементной модели вычислительного комплекса SCAD.

Материалы и методы. Численный эксперимент предусматривает сравнение изгибающих моментов, полученных МКЭ в ВК SCAD и аналитическим методом, учитывающим как пролеты конструкции, так и ее ортогональную жесткость.

Для обоснования выбора конечно-элементной модели обратим внимание на ряд работ, посвященных методу конечных элементов и созданию конечно-элементных моделей [1-5, 21, 22], а также на нормативные документы.

Одним из важнейших этапов применения МКЭ является выбор элементов модели. Конечные элементы могут быть линейными, плоскими и трехмерными. В работе [1, с. 174] отмечается, что для конечных элементов стержневого типа постоянной жесткости по их длине для статической задачи постановка вопроса о сходимости МКЭ лишена смысла. О получении точных решений МКЭ при применении стержней указывается в работах[2, с. 41;3, с. 131].Определение перемещений (деформаций и напряжений) по МКЭ в случае стержневых систем базируется на использовании технической теории растяжения, изгиба и кручения бруса, позволяющей выразить перемещения и напряжения в любом сечении бруса через узловые перемещения. Для двухмерного (пластина) или трехмерного (массив) сплошного тела эта задача может быть решена только приближенно [4,с. 66].О трудностях при создании пространственных моделей из объемных конечных элементов говорится в работах [2, 11, 21]. В соответствии с пп. 5.3.3, 5.3.4 ГОСТ Р 57700.10-2018при проведении численного моделирования нежелательно использовать треугольные конечные элементы, рекомендуется использовать элементы второго порядка с промежуточными узлами.

Таким образом, простой и наиболее точной моделью метода конечных элементов для изучения напряженно-деформированного состояния ребер кессонных конструкций при сравнении с аналитическим методом расчета, основанным на балочной аналогии, будет стержневая конечно-элементная модель. В связи с вышеизложенным можно сказать, что компьютерная модель представляет собой стержневую конструкцию, состоящую из балок таврового поперечного сечения. Высота балок200 мм, ширина ребра 100 мм, ширина полки тавра равна расстоянию между балками в осях, толщина полки 40 мм. Конструкция выполняется из бетона класса В20 в соответствии с примером расчета [18].Для учета ползучести бетона и его трещинообразования в соответствии с требованиями [27] начальный модуль упругости бетона умножался на коэффициент редуцирования 0,2для всех балок, как пролетных изгибаемых, так и опорных, по причине возникновения в них значительных крутящих моментов [23, 24].

Для удобства создания компьютерной модели равномерно-распределенную нагрузку, действующую на перекрытие, прикладываем к балкам через гибкую плиту с условными физическими характеристиками(четырехугольный конечный элемент с промежуточными узлами № 50 КЭ), работающую по биссектрисной схеме излома [25].Шаг разбиения «густой»[4, с.82], вдоль оси X (короткая сторона)– 34 элемента, вдоль оси Y (длинная сторона)– 46 элементов. Подобный подход при моделировании фасадных конструкций со стеклопакетами с приложением нагрузки на пластины без жесткости в САПР APMWinMachineописан в работе [22, с. 166].

Основная часть. Кессонное перекрытие является плитой, опертой по контуру, подкрепленной снизу ребрами жесткости. В работе [26, с. 419] для пластины, усиленной в двух направлениях взаимно перпендикулярными равноотстоящими друг от друга ребрами, установленными с одной стороны, жесткость конструкции предлагается определять как сумму, состоящую из цилиндрической жесткости плиты и относительной жесткости ребер:

Dx=E3δ3121ν2+E'I1d1b24ac ,                (1)

Dу=E3δ3121ν2+E''I2d2,              (2)

где E, E’, Е” – модули упругости материала плиты и ребер; d – толщина плиты; n– коэффициент Пуассона; I1  и I2 – моменты инерции ребер жесткости, установленных вдоль осей X и Y, относительно линии, проходящей через центр тяжести таврового сечения;d1 и d2 – расстояния между ребрами.

Жесткость ребристых перекрытий по формулам (1) и (2) можно определить при условии расположения ребер параллельного направления на одинаковом расстоянии друг от друга. Рассматриваемый в работе пример расчета из справочника проектировщика имеет в своем составе параллельные ребра с различным расстоянием друг от друга, поэтому формулы определения жесткости конструкции перекрытия требуют корректировки. При определении усилий в круглых пластинах, часто усиленных радиальными ребрами жесткости, в работе [26, с. 260] отмечается: «Приближенный метод расчета основывается на том, что при большом числе ребер можно упругие характеристики ребристой пластины усреднить и рассматривать ее как конструктивно ортотропную пластину». Предположим, что данный подход может быть применен и к прямоугольным часторебристым конструкциям. В соответствии с [17, с. 522] часторебристой кессонированной панелью является конструкция, расстояние между ребрами которой равно или меньше 1м.

Для круглых пластин, усиленных одинаковыми равноотстоящими радиальными ребрами, усредненная жесткость ребер определяется следующим образом[26,с. 261]:

D=EI,                         (3)

I=bk2πrH3δ312,                          (4)

где b – ширина ребра; k–количество ребер, расположенных по окружности пластины; H–высота ребра;d– толщина пластины.

Заметим, что отношение  bk2πr представляет собой суммарную ширину одинаковых ребер, приходящуюся на длину окружности пластины. Данное отношение можно назвать относительной шириной ребер. В случае прямоугольных пластин, часто укрепленных параллельными ребрами с различным расстоянием между ними, при определении относительной жесткости ребер можно перейти к усредненной относительной жесткости, т.е. суммарной жесткости всех ребер, отнесенной к ширине, на которой они располагаются.

Опишем алгоритм уточненного аналитического расчета. Первым действием определяем жесткость конструкции по ортогональным направлениям X и Y. В нашем случае жесткость перекрытия определяется как сумма цилиндрической жесткости плиты и усредненная жесткость параллельных ребер.

Жесткость перекрытия вдоль оси X:

Dx=E·S312.1-v2+E-Ix-kLy,  (5)

Жесткость перекрытия вдоль оси Y:

Dy=Eδ3121ν2+EIykLx,    (6)

где Ix, Iy –моменты инерции отдельных ребер жесткости, установленных вдоль осей X и Y, относительно линии, проходящей через центр тяжести таврового сечения; k – количество ребер вдоль осей X и Y соответственно; Lx, Ly  – пролеты конструкции. Остальные обозначения аналогичные формулам (1) и (2).

Момент инерции отдельных ребер вдоль осей X и Y относительно центра тяжести тавров:

Ix=Iy=bbhb312+bbhba2,                                                        (7)

где bb – ширина ребра; hb – высота ребра; a – расстояние от центра тяжести ребра до центра тяжести тавра.

Далее определяем составляющие gx и gy общей равномерно-распределенной нагрузки g, приходящиеся на балки, зависящие от пролетов перекрытияLx, Ly и ортогональных жесткостей конструкции Dx, Dy.

Перепишем формулы известного расчета железобетонных кессонных перекрытий с учетом жесткостей конструкции Dx и Dy:

gx=gLy4DxLx4Dy+Ly4Dx,             (8)

gy=gLx4DyLx4Dy+Ly4Dx.             (9)



На следующем этапе находим максимальные пролетные изгибающие моменты в балках:
Mxmax=α1qxaLx2nx,                                                      (10)

Mymax=α2qybLy2ny,                                                      (11)

где α1 и α2 – коэффициенты, зависящие от характера распределения нагрузки и вида опорных закреплений. В нашем случае ; a и b – шаг балок;  и  – коэффициенты пропорциональности, зависящие от геометрии перекрытия.

Выполним расчет примера из справочника проектировщика [18] по уточненной теории, учитывающей пролеты Lx, Ly и жесткость Dx, Dy перекрытия.

Момент инерции отдельных центральных балок вдоль осейX и Y относительно центра тяжести тавров:

Ix=Iy=bb  hb312bbhba2,                                                        (12)

Ix=0,1 0,163120,1 0,16 0,0712=0,000114789 м4.                                       (13)
Iy=0,1 0,163120,1 0,16 0,0712=0,000114789 м4.                                       (14)

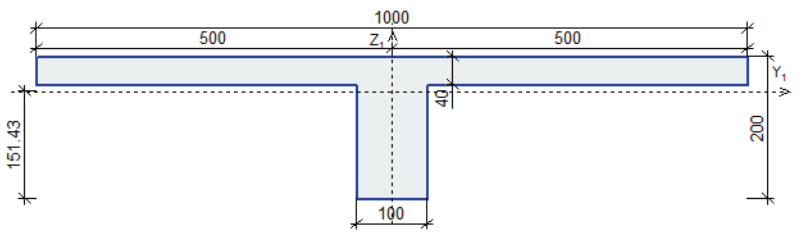

Изменение параметра а в ребрах балок с различной шириной полки тавра составляет ±1 мм, поэтому принимаем для всех ребер одинаковое значение а= 71 мм, что не приведет к существенным изменениям в определении жесткостей.

Определяем ортогональную жесткость конструкции с учетом коэффициента редуцирования начального модуля упругости бетона [27].

Жесткость перекрытия вдоль оси X:

Dx=Eδ312 1v2+E IxkLy=0,2 2803262 0,04312 10,22+0,000114789 55,68=59,77 Тм.                     (15)

Жесткость перекрытия вдоль оси Y:

Dу=E δ312 1v2+EIxkLx=0,2 2803262 0,04312 10,22+0,000114789 34,18=49,3 Тм.                     (16)



Составляющие общей равномерно-распределенной нагрузки, приходящиеся на балки:

gx=g Ly4DxLx4Dy+Ly4Dx=9728 5,68459,774,18449,3+5,68459,77=7833 Нм2,                                       (17)

gy=g Lx4DyLx4Dy+Ly4Dx=9728 4,18449,34,18449,3+5,68459,77=1895 Нм2.(18)

Рассматриваем балки короткого направления, установленные вдоль оси X.

Расчет начинаем с центральной балки Бк-3.

Погонная нагрузка на балку:

qx=gxа+q,                                     (19)

где  – равномерно-распределенная нагрузка, приходящаяся на балку; а – расстояние между балками; q–нагрузка от собственного веса балки.

qx=78331,0+440=8273 Нм.                                                               (20)

Максимальный пролетный изгибающий момент:

MБк3max=qxLx28 nx=8273 4,1828 1,0=18069 Нм.            (21)



Балка Бк-2.

Погонная нагрузка на балку:

qx=78331,0+440=8273 Нм.                                                               (22)



Коэффициент пропорциональности, учитывающий расположение балки от опорного контура вдоль оси Y:

 ηy= yLy=1,845,68=0,324,                                                                    (23)

nx= 165 ηy 2 ηy3 + ηy4= 165 0,3242 0,3243+0,3244=0,854.              (24)

Максимальный пролетный изгибающий момент:

MБк2max=qxLx28 nx=8273 4,1828 0,854=15431 Нм .            (25)



Балка Бк-1.

Погонная нагрузка на балку:

qx=78330,92+440=7646 Нм.                                                               (26)



Коэффициент пропорциональности, учитывающий расположение балки от опорного контура вдоль оси Y:

ηy= yLy=0,845,68=0,148 .                                                                    (27)

nx= 165  ηy 2 η y3 + ηy4= 165 0,1482 0,1483+0,1484=0,454 .            (28)

Максимальный пролетный изгибающий момент:

MБк1max=qxLx28 nx=7646 4,1828 0,454=7582 Нм.            (29)

Рассматриваем балки длинного направления, установленные вдоль оси Y.

Балка Бд-2.

Погонная нагрузка на балку:

qy=gyа+q,                                     (13)

где  – равномерно-распределенная нагрузка, приходящаяся на балку; а – расстояние между балками; q–нагрузка от собственного веса балки.

qy=18951,0+440=2335 Нм.                                                               (30)

Максимальный пролетный изгибающий момент:

MБд2max=qyLy28 ny=2335 5,6828 1,0=9417 Нм.            (31)



Балка Бд-1.

Погонная нагрузка на балку:

qy=18951,045+440=2420 Нм.                                                               (32)



Коэффициент пропорциональности, учитывающий расположение балки от опорного контура вдоль оси X:

ηx= xLx=1,094,18=0,261.                                                                    (33)

ny= 165  ηx 2 ηx3 + ηx4= 165 0,2612 0,2613+0,2614=0,736.             (34)

Максимальный пролетный изгибающий момент:

MБд2max=qyLy28 ny=2420 5,6828 0,736=7183 Нм.            (35)



Результаты

Данные аналитических расчетов и компьютерной модели кессонного перекрытия представлены в таблице.

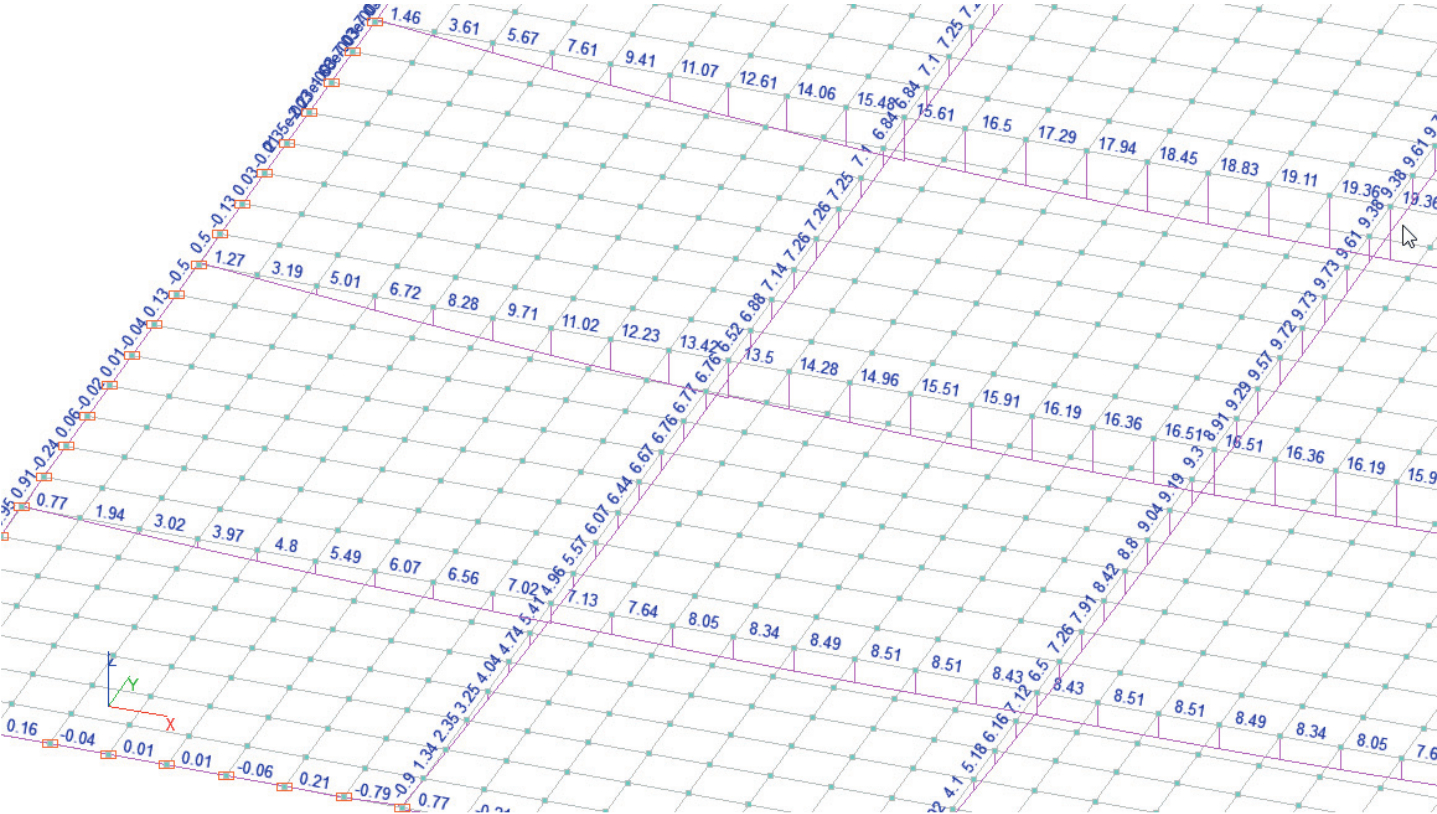

Рис. 2. Эпюры изгибающих моментов М, Тм в балках модели ВК SCAD, состоящей из стержневых конечных элементов таврового поперечного сечения с шириной полки, равной расстоянию шага балок. Показана ¼ часть модели



Сравнение значения изгибающих моментов в балках шарнирно опертого по контуру кессонного перекрытия размером в плане по осям(LxxLy)4,18х5,68 м, приведенные в справочнике проектировщика, а также полученные уточненным аналитическим методом расчета и при помощи стержневой конечно-элементной модели вычислительного комплексаSCAD



Расчетная модель

Изгибающий момент в балках М, кНм

Бд-1

Бд-2

Бк-1

Бк-2

Бк-3

Балочная модель ВК SCAD

Тавровые балки – пространственный стержень тип КЭ 5







6,84(7,26)*

100%







9,38(9,73)*

100%







8,43

100%







16,51

100%







19,36

100%

Данные из справочника

проектировщика[18]

2,269

33,2%

9,864

105,2%

2,434

28,9%

4,521

27,4%

17,389

89,8%

Аналитическая

с учетом величин пролетов и

жесткости перекрытия



7,183

105%



9,417

100,4%



7,582

90%



15,431

93,5%



18,069

93,3%

*Примечание. В балках длинного направленияLy максимальные значения изгибающих моментов находятся не в середине пролета, эпюра изгибающих моментов отклоняется от параболы. Данный эффект выявлен в работах [19, 20].



Одним из методов проверки правильности полученного решения является проверка равновесия системы, в нашем случае сравнение суммы опорных реакций с нагрузкой, действующей на конструкцию. Проверим равновесие компьютерной модели.

Грузовая площадь, приходящаяся на пролетные балки:

A=4,185,681.090.54524+0.840.4224+1.00.5212=18.8487м2.                          (36)

Длина пролетных балок:

L=5,683+4,185=37,94 м.                                                             (37)

Суммарная нагрузка на перекрытие:

q=18,84879728+37,94440=200054 Н.                                   (38)

Сумма поперечных сил на опорах пролетных балок:

Qz=9,93+16,11+18,04+16,11+9,93+9,51+11,89+9,512=202 кН. (39)

Равновесие системы соблюдается, погрешность 1%.

Для определения изгибающих моментов в балках, расположенных по бокам от центра перекрытия, в формулы входят коэффициенты пропорциональности, полученные из условия пропорциональности прогибов под действием равномерно-распределенной нагрузки[12]. В примере расчета [18] в данных формулах пропущен коэффициент 16/5, что является опечаткой. Еще одной ошибкой является неверное суммирование расчетной погонной нагрузки на балки длинного направленияLy, что является ошибкой арифметической. Следующая ошибка – неверное определение погонной нагрузки на крайние балки перекрытия как короткого, так и длинного направлений, по причине различной грузовой площади на них по сравнению с центральными балками.



Выводы. 1. В формулах аналитического метода расчета прямых шарнирно-опертых по контуру часто ребристых кессонных железобетонных перекрытий с различным расстоянием между ребрами, основанного на балочной аналогии, при определении составляющих общей равномерно-распределенной нагрузки, приходящихся на ортогональные балки, необходимо использовать величины пролетов и жесткость перекрытия, состоящую из суммы цилиндрической жесткости плиты и усредненной относительной жесткости ребер.

  1. Пример расчета ребристой железобетонной панели кессонного перекрытия, приведенный в справочнике проектировщика, при определении усилий в балках имеет четыре ошибки. Первая ошибка является принципиальной, заложенной в известном аналитическом методе расчета кессонных конструкций, и заключается в определении составляющих общей равномерно-распределенной нагрузки на ортогональные балки только в зависимости от пролетов перекрытия. Жесткость конструкции в расчете не учитывается. Вторая ошибка– отсутствие в формулах определения изгибающих моментов, учитывающих расположение балок в плане перекрытия, коэффициента 16/5. Третья ошибка– арифметическая – неверное суммирование расчетной суммарной погонной нагрузки на балки длинного направленияLy. Четвертая ошибка– неверное определение погонной нагрузки на крайние балки как короткого, так и длинного направлений, по причине различной грузовой площади на них по сравнению с центральными балками.
  2. Значения изгибающих моментов в балках прямоугольного в плане шарнирно-опертого по контуру ребристого перекрытия с различным расстоянием между параллельными ребрами, определенные уточненным аналитическим способом, основанным на балочной аналогии, а также методом конечных элементов в ВКSCAD с применением стержневой конечно-элементной модели таврового поперечного сечения с шириной полки, равной шагу балок, имеют близкие значения. Отклонения аналитического метода от компьютерного расчета составляют от -10,0 до+5,0 %, что можно объяснить погрешностями расчетов, как аналитического, так и компьютерного.
×
