Development of composition of low-melting additive for reduction of ceramic materials firing temperature

Full Text

Производство керамических материалов и изделий, таких как керамический кирпич, керамическая плитка, керамическая черепица, базируется на использовании глинистого алюмосиликатного сырья.

С учетом, с одной стороны, снижения кондиционности глин [1] и расширения требований к керамическим материалам, а с другой ‒ наличие разнообразных природных материалов и техногенных отходов, производство керамических материалов и изделий ориентируется на применение многокомпонентных шихт [2, 3].

Исследовано влияние различных добавок на свойства глиняной массы [4], на процессы, протекающие при высокотемпературном обжиге [5]. Актуальным является применение плавней [6, 7] и комплексных модифицирующих добавок [8] для улучшения спекания.

Формирование прочного керамического черепка происходит за счет жидкостного спекания. Степень спекания зависит от количества образующегося при обжиге расплава.

Прогнозировать динамику образования расплава в гомогенных многокомпонентных алюмосиликатных системах позволяет расчетный метод [9, 10], базирующийся на известных тройных диаграммах состояния [11].

По химическому составу глинистого сырья можно определить начало образования расплава и его количество. Самый легкоплавкий расплав в алюмосиликатных системах образуется в системе SiO₂ – Al₂O₃ – K₂О при температуре 710 °C (рис. 1). При отсутствии щелочных компонентов расплав может образоваться при температуре выше 1073 °C.

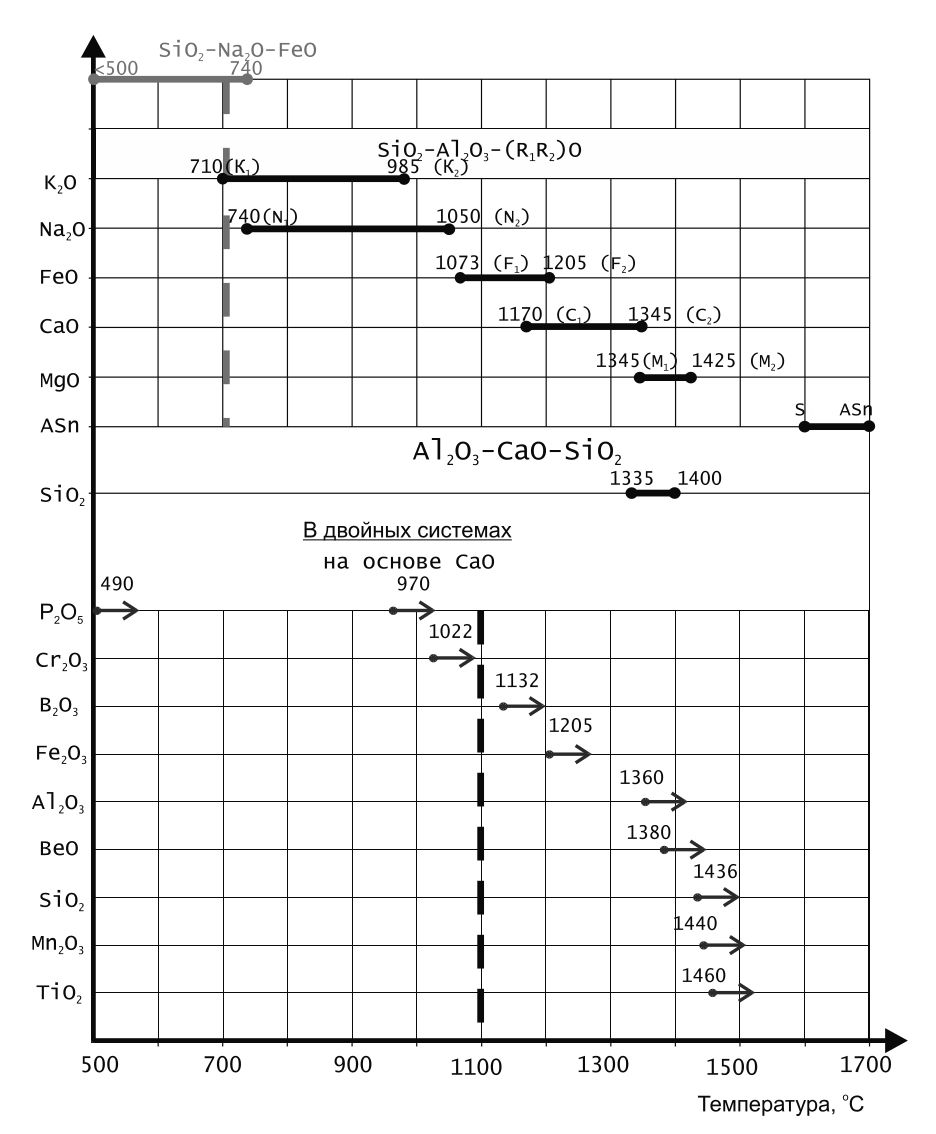

Рис. 1. Температуры и последовательность образования легкоплавких эвтетик

Fig. 1. Temperatures and sequence of formation of low-melting eutectics



В химическом составе большинства легкоплавких глин присутствует незначительное количество K₂О и Na₂О, что не обеспечивает нужной степени спекания.

Для повышения прочности керамических материалов за счет жидкостного спекания при низких температурах применена известная информация по составам двойных и тройных легкоплавких эвтектик изученных систем из оксидов, входящих в состав глинистого сырья [11].

Если в алюмосиликатном глинистом сырье первичный расплав может образоваться при 710 °C, то в системе FeO – Na₂О – SiO₂ эвтектический расплав может образоваться при температуре менее 500 ⁰C (см. рис. 1) [11].

В легкоплавких глинах алюмосиликатная основа. Оксид Na₂0 может присутствовать в глинах, вероятнее всего, из полевого шпата. Железистый оксид в основном присутствует в виде окиси железа Fe₂O₃, а не FeO. То есть в легкоплавких глинах могут присутствовать эти оксиды, но в другом соотношении и на другой основе. Данные обстоятельства объясняют тот факт, что самый легкоплавкий расплав в легкоплавких глинах без корректировки состава может образоваться только при температурах выше 710 °C.

Очевидно, что понизить температуру образования легкоплавкого расплава можно только корректировкой состава и не одним компонентом, а комплексной добавкой, содержащей все перечисленные оксиды в нужном соотношении как в самой легкоплавкой эвтектике в системе FeO – Na₂О – SiO₂,

В составе комплексной добавки в качестве железосодержащего компонента использованы пиритные огарки, в качестве щелочно-силикатного применена силикат-глыба, роль кремнеземистой добавки выполнял кремнегель, уголь обеспечивал восстановительную среду для окиси железа.

Химические составы глинистого сырья и пиритных огарок приведены в табл. 1.



Таблица 1. Химический состав материалов

Table 1. Chemical composition of materials

Материал	SiO2 своб.	SiO2 общ.	Al2O3+TiO2	Fe2O3	FeO	CaO	MgO	R2O	SO3	ППП	Орг. в-ва
Локосовский суглинок	43,00	72,04	12,32	5,00	-	1,59	1,92	3,58	0,34	3,28	0,73
Пиритные огарки	-	20,35	-	-	65,96	4,18	1,68	0,65	-	4,61	2,57



Используя сведения по химическому составу, процентное содержание пиритных огарок и силикат-глыбы определялось расчетом для получения в системе SiO₂ - FeO - Na₂O эвтектического расплава при температуре менее 500 °C.

По литературным данным химический состав кремнегеля должен колебаться от 6SiO₂ × × H₂O до 9SiO₂ × H₂O (или в процентном соотношении от 85,7 % SiO₂ и 14,3 % H₂O до 90 % SiO₂ и 10 % H₂O соответственно). Для уточнения и обоснования состава кремнегеля было составлено 5 шихт добавок с учетом изменения SiO₂ в указанных пределах. Все составы обжигались в тиглях в восстановительной среде, которая создавалась слоем угля, при температурах 500, 600 и 700 °С. Оценка оптимальности добавки проводилась по степени спекания за счет определения твердости. Значения твердости по шкале Мооса обожженных составов приведены в табл. 2. Все составы частично спеклись только при температуре 700 °С.



Таблица 2. Влияние состава кремнегеля и температуры обжига на твердость

Table 2. Effect of silica gel composition and firing temperature on hardness

Номер состава	Расчетный химический состав кремнегеля	Температура обжига, °С	Твердость по шкале Мооса
1	94 % SiO2, 6 % H2O	500 600 700	- - 4
2	6SiO2 × H2O или 85,7 % SiO2, 14,3 % H2O	500 600 700	- - 4,5
3	7SiO2 × H2O или 87,5 % SiO2, 12,5 % H2O	500 600 700	- - 4
4	8SiO2 × H2O или 88,89 % SiO2, 11,11 % H2O	500 600 700	- - 4
5	9SiO2 × H2O или 90 % SiO2, 10 % H2O	500 600 700	- - 3



Наибольшую твердость имел состав № 2. Описанный эксперимент позволил откорректировать состав комплексной легкоплавкой добавки (табл. 3).



Таблица 3. Содержание компонентов в комплексной легкоплавкой добавке

Table 3. Content of components in the complex fusible additive

Компонент комплексной добавки	Содержание компонента, мас. %
Кремнегель	24,59
Силикат-глыба	35,87
Пиритные огарки	38,86
Уголь	0,68



На основании методики [9] было рассчитано количество и температура образования расплава из шихт на основе локосовского суглинка с легкоплавкой добавкой в количестве 6; 10,5; 14,5; 18,5; 35 %. Химический состав локосовского суглинка приведен в табл. 1. Динамика образования расплава для указанных шихт представлена на рис. 2.

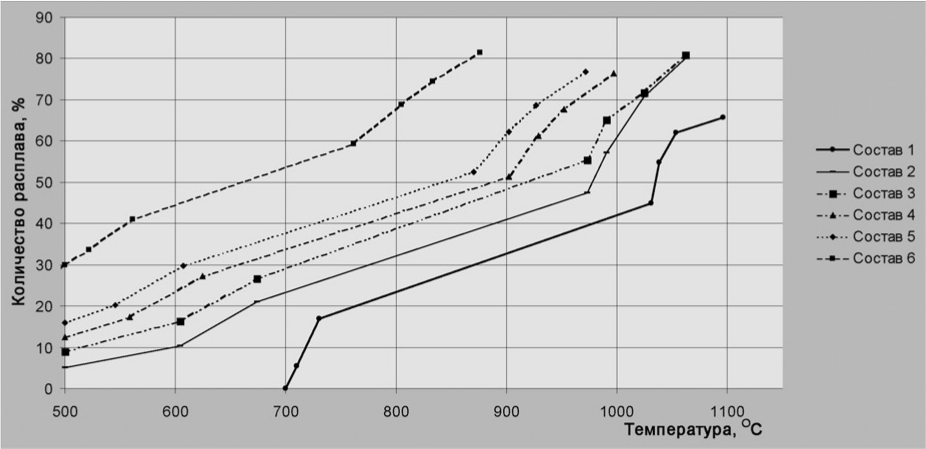

Рис.2. Динамика образования расплавов в составах на основе локосовского суглинка

Состав 1 ‒ суглинка 100 %

Состав 2 ‒ добавки 6%, суглинка 94 %

Состав 3 ‒ добавки 10,5 %, суглинка 89,5 %

Состав 4 ‒ добавки 14,5 %, суглинка 85,5 %

Состав 5 – добавки 18,5 %, суглинка 81,5 %

Состав 6 ‒ добавки 35 % , суглинка 65 %

Fig. 2. Dynamics of melt formation in compositions based on Lokosovsky loam

Composition of 1 ‰ loam 100%

Composition 2 – additive 6%, loam 94%

Composition 3 – additive 10.5%, loam 89.5%

Composition 4 – additive 14.5%, loam 85.5%

Composition 5 – additives 18.5%, loam 81.5%

Composition 6 – additive 35%, loam 65%

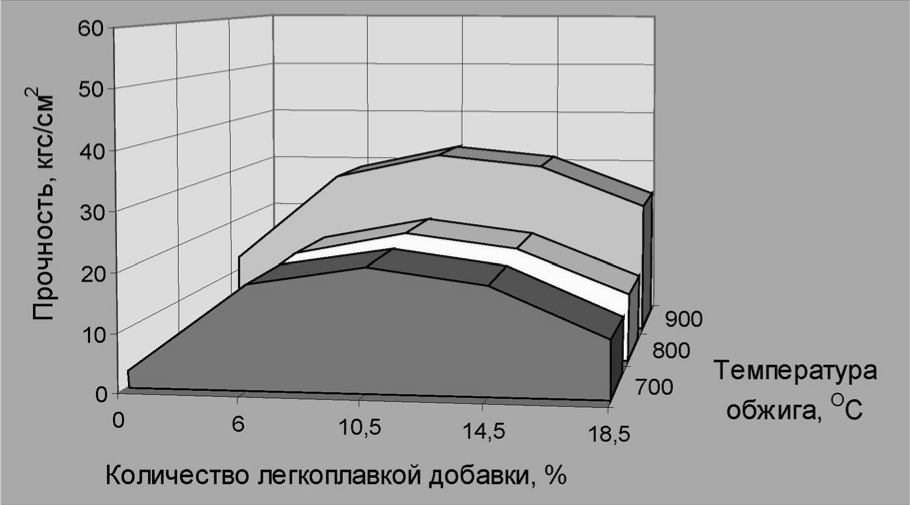

Рис. 3. Влияние количества легкоплавкой добавки и температуры обжига на прочность при сжатии

Fig. 3. Effect of amount of fusible additive and firing temperature compressive strength



Как следует из рис. 2, при достаточной степени гомогенизации в суглинке необходимое количество расплава (более 35 %) может образоваться при температуре более 950 °С. При введении легкоплавкой добавки кривая динамики образования расплава для исследуемых составов смещается в область низких температур. При этом чем больше в составе комплексной добавки, тем больше смещение. Интервал спекания более 100 °С характерен для всех составов, кроме № 6. По этой причине этот состав был исключен для дальнейших исследований. Влияние количества легкоплавкой добавки и температуры обжига на степень спекания было изучено на составах с содержанием легкоплавкой добавки 6; 10,5; 14,5 и 18,5 %.

Для наиболее полного изучения прочностных свойств материала было проведено математическое планирование и статистическая обработка результатов эксперимента.

На основании статистической обработки результатов планирования эксперимента было получено полное квадратичное уравнение регрессии с доверительной вероятностью 0,9. По уравнению определены зависимости изменения прочности от количества добавки и температуры обжига. На рис. 1 видно, что наибольшая прочность характерна для состава, содержащего 10,5 % легкоплавкой добавки при температуре обжига 900 °С. Прочность всех исследуемых составов, обожженных при более низких температурах (700 и 800 °С), значительно ниже. Полученные зависимости можно объяснить количеством образующегося расплава. При введении добавки менее 10,5 % количество эвтектического расплава мало для вовлечения в расплав остатков исходных фаз и для образования прочного каркаса. При увеличении количества добавки более 10,5 % при обжиге образуется слишком много стеклофазы, которая, не успев закристаллизироваться при обжиге, создает непрочную связку.

Проведенный эксперимент позволил выявить оптимальное количество легкоплавкой добавки для локосовского суглинка в количестве 10,5 %.

Выводы. 1. В результате изучения известных двойных и тройных фазовых диаграмм состояния, включающих все возможные сочетания окислов, которые могут присутствовать в глинах, определена эвтектика, обеспечивающая получение расплава эвтектического состава с температурой плавления менее 500 °С в системе FeO – Na₂О – SiO₂.

2. Установлено, что снизить температуру образования легкоплавкого расплава на основе глинистого сырья можно только корректировкой состава не одним компонентом, а комплексной добавкой, содержащей оксиды FeO (Fe₂O₃), Na₂О, SiO₂ и органику в нужном соотношении.
3. Разработан состав комплексной легкоплавкой добавки, содержащей: силикат-глыбу, кремнегель, пиритные огарки и уголь.
4. Экспериментально установлено оптимальное количество легкоплавкой добавки для локосовского суглинка, обеспечивающее повышение прочности керамического черепка при снижении температуры обжига.
