Введение. Статья посвящена повышению эффективности энергонезависимых систем теплоснабжения в сельском хозяйстве на основе использования теплоутилизатора с тепломеханическим преобразователем энергии. Наиболее перспективным является тепломеханический преобразователь энергии с термодинамическим циклом периодического действия для привода мембранного насоса. Для отопительных приборов и котлов использование пульсирующего режима движения теплоносителя дает двойной эффект: увеличивает теплопередачу и снижает образование отложений на теплопередающих поверхностях.
Материалы и методы. С использованием термодинамического метода, а также возможности импульсных технологий разработаны замкнутый цикл и устройство периорического действия, в котором последовательно реализуются три термодинамических процесса: изохорное нагревание и испарение рабочего вещества; адиабатическое совершение работы; изобарная конденсация. Построены термодинамические циклы для пяти известных рабочих веществ (R11; R21; R113; R114; R123) на lgP-h диаграммах термодинамического состояния и рассчитаны их параметры в характерных точках.
Результаты исследования. Выполнено частотное согласование тепломеханического преобразователя с гидравлическими параметрами теплоисточника и теплопотребляющей установки. Такое согласование проводилось на частотных характеристиках. Для описания гидродинамики системы теплоснабжения применялась система дифференциальных уравнений с постоянными коэффициентами, которая решалась с использованием преобразования Лапласа. Установлена рациональная частота колебаний потока теплоносителя в пределах 1,38–2,76 рад/с.
Обсуждение и заключение. Предложена схема системы теплоснабжения с независимым присоединением теплопотребляющих установок к теплоисточнику. На примере теплоисточника мощностью 100 кВт получены графические зависимости минимальных давлений на теплоисточнике от изменения расхода теплоносителя и активного гидравлического сопротивления тепловой сети. Разработан алгоритм определения приращения мощности от использования теплоутилизатора с тепломеханическим преобразователем. Установлено, что эффективность от такого теплоутилизатора будет выше на котлах малой мощности.
Полный текст
Введение
Энергонезависимые системы отопления широко используются в сельском хозяйстве для обогрева различных помещений из-за простоты в обслуживании, надежности и независимости от сетей электроснабжения. Такие системы в свиноводстве, например, по численности занимают более 60 % от всех систем отопления. С переходом на высокоинтенсивные технологии получения продукции свиноводства к таким системам предъявляются повышенные требования в части обеспечения температурного режима помещений, который, как показывает практика проведения энергетических обследований, часто не соблюдается. Согласно нормативным документам температура в свиноводческих помещения должна поддерживаться на уровне 15–20 °С, отклонение как в меньшую, так и большую сторону приводит к потере продуктивности свиней и увеличению расхода корма [1–3].
К основным причинам, приводящим к нарушениям температурного режима в энергонезависимых системах теплоснабжения, можно отнести неточности проектных расчетов относительно радиуса сети отопления; несвоевременные промывки теплоиспользующего оборудования; некачественную режимную наладку котлоагрегатов и др. В результате указанных причин снижается отпуск тепловой энергии с отопительных приборов, и в итоге страдает потребитель. Кроме того, завышенный перепад температур возвращающегося теплоносителя к теплоисточнику ухудшает в нем теплопередачу, в результате чего повышается температура уходящих газов и падает КПД теплоисточника и потребитель несет дополнительные затраты на топливо.
Одним из методов повышения эффективности энергонезависимых систем теплоснабжения в сельском хозяйстве является включение в их тепловую схему теплообменников-теплоутилизаторов и циркуляционных насосов с приводом от различных нетрадиционных источников. Кардинальным решением данной проблемы является использование совместно с теплообменником-теплоутилизатором тепломеханических преобразователей, среди которых наиболее перспективными являются преобразователи с фазовым переходом, работающие по принципу круговых термодинамических циклов в пульсирующем режиме. Использование пульсирующих замкнутых термодинамических циклов не только расширяет возможности их использования, но и упрощает схемные решения для их реализации. Для отопительных приборов и котлов использование пульсирующего режима движения теплоносителя дает двойной эффект: увеличивает теплопередачу и снижает образование отложений на теплопередающих поверхностях [4; 5]. В связи с этим исследование, направленное на создание эффективной системы теплоснабжения на основе оснащения теплоутилизатора тепломеханическим преобразователем импульсного типа для привода мембранного насоса, является актуальным и практически значимым.
Обзор литературы
Анализ публикаций, касающихся наращивания объемов продукции животноводства, показывает, что одним из прогрессивных направлений снижения затрат является наиболее полная реализация генетического потенциала животных. В настоящее время такой потенциал используется только на 75–80 %. Основной причиной этого являются системы жизнеобеспечения (отопление, вентиляция), которые не обеспечивают эффективность в широком диапазоне изменения внешних погодных условий. Не оправдан и положительный опыт зарубежных производителей отопительного и вентиляционного оборудования из-за существенного отличия климатических условий [1]. В связи с этим на российском рынке можно встретить более широкий ассортимент отопительного и вентиляционного оборудования, который требует грамотного технико-экономического обоснования.
Анализ энергетических балансов свиноводческих комплексов, расположенных в зонах с холодным и умеренным климатом, показывает, что 60–80 % тепла приходится на нужды отопления. Для повышения эффективности отопления помещений применяются различные системы рекуперации тепла, которые позволяют получить значительную экономию затрат на энергоресурсы [2; 3]. Однако стремление к экономии энергетических затрат не всегда обеспечивает поддержание требуемых пределов параметров микроклимата. При таком подходе отопительно-вентиляционные системы в первую очередь должны удовлетворять качественным показателям, а уже потом показателям энергоэффективности. В связи с этим на первом этапе интерес представляют разработки, направленные на интенсификацию теплопередачи теплообменного оборудования (отопительных приборов), которые не требуют больших затрат на модернизацию систем отопления. Значительным потенциалом повышения теплопередачи теплообменного оборудования обладают импульсные системы тепло- и водоснабжения, которые работают в режимах, приближающихся к гидравлическому удару. Такие системы показали увеличение теплопередачи до 30 % в системах горячего водоснабжения, однако в системах отопления положительного опыта пока не накоплено [4; 6; 7]. Поскольку для энергонезависимых систем отопления характерен ламинарный и частично переходный режим движения теплоносителя, то для них больше подходят пульсации, использование которых в прямоугольных и круглых каналах может также увеличить интенсивность теплопередачи отопительных приборов.
Установлено, что для высокочастотных колебаний зависимости гидродинамических и тепловых величин от частоты имеют примерно одинаковый характер как для круглой трубы, так и для плоского и прямоугольного каналов [8; 9]. Поэтому пульсации теплоносителя можно применять для любых конструкций отопительных приборов. При более низких частотах (менее 1 Гц) хорошо зарекомендовали себя системы отопления общественных зданий с секционными радиаторами, в которых пульсирующий режим создается за счет двухконтурного мембранного насоса. Использование импульсного режима в таких системах при низких температурах теплоносителя (70 °С и ниже) повышает эффективность их теплопередачи на 40–80 % [10].
Что касается систем рекуперации тепла, то, как известно, их потенциал кроется в термодинамике процессов преобразования энергии, при этом ряд исследователей пользуются идеальными циклами. В одной из работ приведены примеры неудачного применения идеальных циклов и даны рекомендации для более корректного использования термодинамического метода [11]. Авторами предложен обобщающий идеальный цикл для тепловых двигателей (двигатели внутреннего сгорания и газотурбинные), базирующийся на реальных интервалах изменения давлений и температур. Такой цикл позволяет получить предельное значение термического КПД идеального цикла, но уже применительно к реальным условиям. Развитие термодинамического метода идет по пути совершенствования термодинамических циклов.
Значительных успехов достигли модели на базе цикла Стирлинга. Известны две модели двигателя с модифицированным циклом Стирлинга – Раллиса (RMSE) [12; 13]. Представленные авторами работ термодинамический анализ и результаты моделирования показали увеличение теплового КПД модели RMSE I на 38,06 %, а модели RMSE II на 48,42 %. Последнее свидетельствует о том, что потенциал идеальных циклов, с учетом реальных параметров и методов моделирования, получает более глубокое использование.
Применение различных эффектов (магнитных, гидродинамических и др.) может существенно повысить КПД термодинамических циклов, в том числе и цикла Карно [14–16]. Результаты моделирования тепловых двигателей с циклом Стирлинга при расширении внешних условий также дает прирост КПД в пределах 20 % [17–19]. Новые схемные решения, например насоса Стирлинга, тоже обладают потенциалом [20].
Из проведенного анализа видно, что тепловые двигатели, основанные на цикле Стирлинга, имеют потенциал увеличения КПД при существенном расширении температурных режимов. Для тепломеханических преобразователей теплоутилизаторов, работающих в интервале относительно невысоких температур, целесообразнее модификации на основе цикла Карно.
Материалы и методы

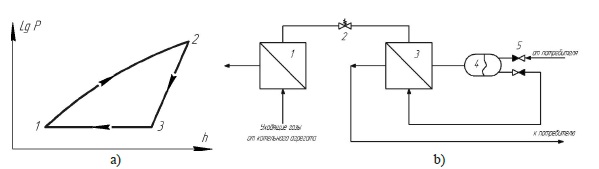

Использование термодинамического метода, а также возможности импульсных технологий позволяет предложить термодинамический цикл и устройство периодического действия, в котором последовательно реализуются три термодинамических процесса: изохорное нагревание и испарение рабочего вещества 1-2; адиабатическое совершение работы 2-3; изобарная конденсация 3-1 (рис. 1a).
b) принципиальная схема прототипа теплоутилизатора
Fig. 1 Schemes: a) closed thermodynamic periodic cycle;
b) schematic diagram of the heat exchanger prototype
В данном термодинамическом цикле отсутствуют изобарное кипение и испарение рабочего вещества. Подвод тепловой энергии в цикле осуществляется за счет нагревания рабочего вещества при постоянном объеме.
На основании предложенного термодинамического цикла была разработана принципиальная схема прототипа теплоутилизатора (рис. 1b).
Работа устройства осуществляется следующим образом: в испарителе 1 рабочее вещество кипит за счет тепла уходящих газов котла при постоянном объеме. Постоянный объем обеспечивается сбросным клапаном 2, который установлен на выходе из испарителя 1. При достижении определенного давления в испарителе 1 сбросной клапан 2 открывается и пар рабочего вещества направляется через конденсатор 3 в мембранный насос 4. За счет этого мембранный насос 4 совершает работу по перекачке теплоносителя в системе теплоснабжения.
При этом направление движения теплоносителя задается обратными клапанами 5. Далее давление во всех элементах выравнивается. Вследствие этого сбросной клапан 2 закрывается, а пар рабочего вещества в конденсаторе 3 за счет отдачи тепловой энергии теплоносителю конденсируется. Конденсация происходит при постоянном давлении. Это обеспечивается возвратом мембраны мембранного насоса 4 в исходное положение. В итоге сбросной клапан 2, конденсатор 3 и мембранный насос 4 полностью заполняются конденсатом рабочего вещества. Далее термодинамический цикл повторяется. Возврат конденсата в испаритель 1 осуществляется в момент закрытия сбросного клапана 2 за счет наличия специальных каналов на внутренней его части. При перемещении сбросного клапана конденсат остается в этих каналах и не уносится паром рабочего вещества, а после выравнивания давления во всех элементах теплоутилизатора стекает в испаритель 1.

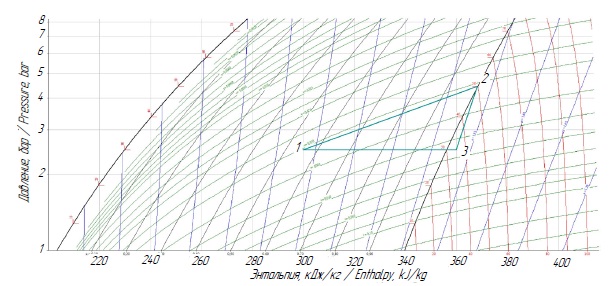

Конкретный термодинамический цикл удобно рассматривать на диаграммах lgP-h (давление-энтальпия). В качестве примера построен цикл на lgP-h (давление-энтальпия) диаграммах термодинамического состояния для фреона R114 (рис. 2).
Fig. 2. Thermodynamic cycle for the working substance R114
Основные параметры термодинамического цикла периодического действия для пяти рабочих веществ (R11; R21; R113; R114; R123) определены в характерных точках. Результаты расчета представлены в таблице 1.
Таблица 1 Результаты расчета термодинамического цикла периодического действия
Table 1 Calculation results of the thermodynamic cycle of periodic action
Величина / Value | R11 | R21 | R113 | R114 | R123 |
Удельная производительность испарителя, кДж/кг / Specific capacity of the evaporator, kJ/kg qисп = h2 − h1 | 86 | 112 | 84 | 72 | 89 |
Удельная работа мембранного насоса, кДж/кг / Specific operation of the diaphragm pump, kJ/kg l = h2 − h3 | 11 | 15 | 10 | 11 | 11 |
Удельная нагрузка конденсатора, кДж/кг / Specific power condenser, kJ/kg qк = h3 − h1 | 75 | 97 | 74 | 61 | 78 |
Коэффициент трансформации / Transformation coefficient | 0,127907 | 0,13393 | 0,11905 | 0,152778 | 0,123596 |
Расход рабочего вещества, кг/с / Consumption of the working substance, kg/s | 0,013636 | 0,01 | 0,015 | 0,013636 | 0,013636 |
Объемная производительность мембранного насоса, м3/с / Volumetric capacity of the diaphragm pump, m3/s | 0,001909 | 0,0011 | 0,0039 | 0,000791 | 0,001909 |
Как видно из таблицы 1, термодинамический цикл для различных рабочих веществ имеет близкие значения параметров. При этом R114 имеет наименьшие удельные нагрузки на испаритель и конденсатор, а следовательно, и наивысшее значение коэффициента трансформации.
Результаты исследования
Термодинамический цикл периодического действия предполагается широко использовать в тепломеханических преобразователях энергонезависимых систем теплоснабжения сельскохозяйственных объектов [21]. Поскольку тепломеханический преобразователь периодического действия обеспечивает гидравлический режим системы теплоснабжения, то необходимо было выполнить его частотное согласование с гидравлическими параметрами теплоисточника и теплопотребляющей установки. Такое согласование удобно проводить на частотных характеристиках. Для описания гидродинамики системы теплоснабжения использовалась система дифференциальных уравнений с постоянными коэффициентами, которая решалась с применением преобразования Лапласа.

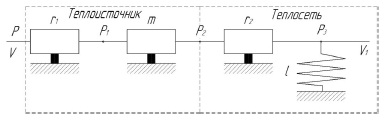

Для получения дифференциальных уравнений гидравлического контура теплоисточника и теплопотребляющей установки (тепловой сети) использовали энергетическую цепь (рис. 3), включающую в себя два звена: первое звено гидравлическое (учитывает потери в теплоисточнике с помощью активного сопротивления r1 и массу теплоносителя m); второе звено гидравлическое (учитывает потери на трение в теплосети с помощью активного сопротивления r2 и демпфирующие свойства теплосети с мембранным насосом податливостью l).
Fig. 3. The power circuit of the hydraulic circuit of the heat source and the heating network
Уравнения звеньев цепи
(1)
Вход и выход цепи («черный ящик») изображены на рисунке 4:
Рис. 4. Вход и выход энергетической цепи гидравлического контура теплоисточника и теплосети
Fig. 4. Input and output of the power circuit of the hydraulic circuit of the heat source and heating network
Тогда комплексное сопротивление цепи
В соответствии с входом и выходом цепи в первом уравнении (1) произведем замену V на V1:
(2)
Далее для упрощения уравнения (2) введем коэффициенты
Уравнение (2), с учетом введенных коэффициентов, запишем в виде
Далее переходим к уравнению на изображениях с использованием преобразования Лапласа. Здесь s комплексная переменная, :
(3)
Комплексное сопротивление цепи
(4)
Частотную функцию цепи получаем при замене s на :
(5)
Действительная часть частотной функции
(6)
Мнимая часть частотной функции
(7)
Амплитудно-частотная характеристика (АЧХ) цепи
(8)
Исходные данные для построения АЧХ приведены в таблице 2.
Таблица 2 Исходные данные для построения АЧХ цепи
Table 2 Initial data for constructing the amplitude-frequency response of the circuit
Величина / Value | Значение / Meaning |
P – давление на входе в системы теплоснабжения, кПа / P – pressure at the entrance to the heat supply systems, kPa | 300 |
V – объемный расход, л/с / V – volumetric flow, l/s | 1,13 |
m – масса прокачиваемого хладоносителя, кг / m – mass of the pumped coolant, kg | 300 |
r1 – сопротивление котла, кПа.с/л / r1 – the resistance of the boiler, kPa.s/l | 2,65 |
r2 – сопротивление системы теплоснабжения, кПа.с/л / r2 – Resistance to the heat supply system, kPa.s/l | 13,27 |
l – податливость системы, л/с.кПа / l – elasticity of the system, l/s.kPa | 0,025 |

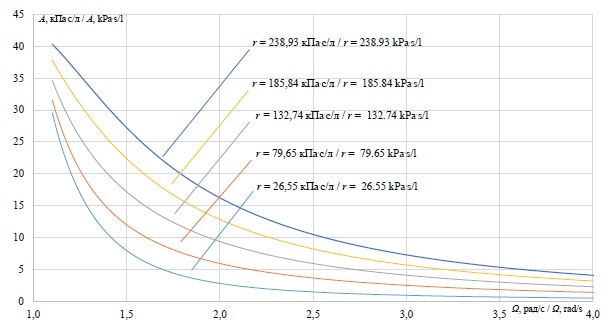

На основе исходных данных (табл. 2) на рисунке 5 в табличном редакторе Excel построен график АЧХ.
(тепловой сети), кПа.с/л
Fig. 5. Amplitude-frequency characteristic of the hydraulic circuit of the heat source
and the heat-consuming unit (heat network), kPa.s/l
Из графика АЧХ (рис. 5) следует, что с увеличением частоты колебаний потока теплоносителя амплитуда комплексного гидравлического сопротивления, а следовательно, и давления в конце цепи (у последнего потребителя) резко снижается, поэтому для обеспечения гидравлического режима частота колебаний потока теплоносителя должна быть в пределах 1,38–2,76 рад/с (0,22–0,44 Гц).

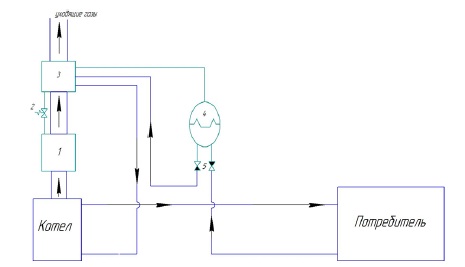

Теоретические предпосылки, полученные выше, открывают широкие возможности для создания энергонезависимых систем теплоснабжения сельскохозяйственных объектов, а также для разработки гидравлических режимов. При этом схемные решения могут быть как с зависимым присоединением теплопотребляющих установок к теплоисточнику, так и с независимым. Наибольший практический интерес представляет схема с независимым присоединением теплопотребляющих установок к теплоисточнику (рис. 6). Энергонезависимая система теплоснабжения с пульсирующей циркуляцией теплоносителя содержит котел, потребителя, испаритель 1 и конденсатор 3, соединенные между собой через сбросной клапан 2. Циркуляция осуществляется мембранным насосом 4.
с пульсирующей циркуляцией теплоносителя
Fig. 6. Schematic diagram of a energy independent heat supply system
with pulsating heat carrier circulation
Энергонезависимая система теплоснабжения с пульсирующей циркуляцией теплоносителя работает следующим образом. Нагрев охлажденного теплоносителя осуществляют в котле и испарителе 1 в процессе утилизации тепла уходящих газов. При утилизации тепла уходящих газов в испарителе 1 испаряют рабочее вещество до определенного давления, образовавшийся при этом пар подают периодически через сбросной клапан 2 в конденсатор 3, расширяют пар в нем. При этом перекачивается вода в гидравлически связанном с конденсатором 3 мембранном насосе 4.
Конденсируют пар в конденсаторе 3, отдавая тепло обратной сетевой воде, и возвращают конденсат рабочего вещества в испаритель 1 за счет гидростатических сил, действующих в период закрытия сбросного клапана 2 на конденсат рабочего вещества.
Из приведенной схемы теплоснабжения следует, что горячая вода будет нагнетаться в систему порциями, которые будут определяться объемом бака мембранного насоса. На АЧХ (рис. 5) было получено входное сопротивление цепи со стороны обратного трубопровода, которое представляет зависимость изменения давления к расходу при различных значениях активных гидравлических сопротивлений:
(9)
Поскольку АЧХ зависит только от параметров динамической системы и частоты, то на ее основе можно получить динамическую характеристику изменения давления от частоты при фиксированном объеме мембранного бака в соответствии с выражением
(10)
где Vб – объем бака мембранного насоса, м3; f – циклическая частота пульсаций теплоносителя, Гц.

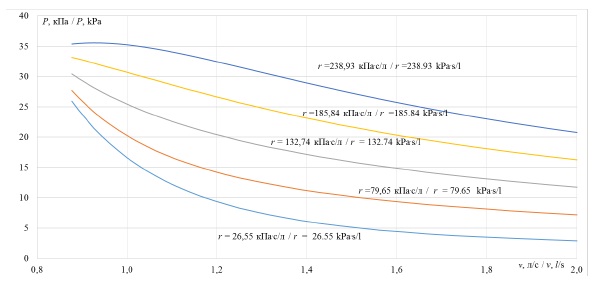

На рисунке 7 приведены зависимости p = f(v) при фиксированном объеме мембранного насоса Vб = 5 л для пяти гидравлических активных сопротивлений тепловой сети.
для пяти гидравлических активных сопротивлений тепловой сети
Fig. 7. Graph p = f(v) with a fixed volume of the membrane tank Vб = 5 l
for five hydraulic resistances of the heat network
Из приведенного графика видно, что с увеличением гидравлического сопротивления тепловой сети располагаемое давление мембранного насоса на теплоисточнике должно быть выше. С увеличением расхода теплоносителя (с ростом частоты пульсаций) происходит снижение давления из-за эффекта демпфирования колебаний самой динамической системы. Данный график позволяет определить, каким должно быть минимальное давление на теплоисточнике в зависимости от изменения расхода теплоносителя и активного гидравлического сопротивления тепловой сети.
Поскольку схема (рис. 6) должна в первую очередь обеспечивать периодическую циркуляцию теплоносителя, то и ее общая эффективность (тепловая и механическая) будет исходить из нагрузки тепломеханического преобразователя.
Исходя из этих соображений, ниже приведен алгоритм расчета приращения мощности для энергонезависимой системы теплоснабжения с пульсирующей циркуляцией теплоносителя, оборудованного теплоутилизатором с тепломеханическим преобразователем.
Исходным пунктом является определение расхода теплоносителя, м3/c:
. (11)
Далее находится работа, совершаемая в замкнутом термодинамическом цикле периодического действия, Вт:
, (12)
где Dp ‒ располагаемое давление мембранного насоса, Па (рис. 7).
Далее из термодинамического цикла для конкретного рабочего вещества (рис.1) находим удельную работу сжатия мембранного насоса и рассчитываем расход теплоносителя, кг/с:
. (13)
В итоге находится приращение мощности котла, оборудованного теплоутилизатором с тепломеханическим преобразователем, Вт:
. (14)
Используя выражения (11)–(14), для котла с Δp = 230 кПа и Vб = 5 л приращение мощности составляет ΔQ = 2,258 кВт. Таким образом, использование теплоутилизатора с тепломеханическим преобразователем на котле мощностью 20 кВт повысит эго эффективность на 11,29 %, а на котле мощностью 60 кВт эффективность будет в 3 раза меньше.
Обсуждение и заключение
Таким образом, эффективность энергонезависимой системы теплоснабжения с пульсирующей циркуляцией теплоносителя будет определяться гидравлической нагрузкой тепломеханического преобразователя. При этом расход теплоносителя будет зависеть от объема бака и частоты периодичности работы термодинамического цикла (частоты пульсаций теплоносителя). В связи с этим эффективнее применять теплоутилизатор с тепломеханическим преобразователем на маломощных котлах. Поэтому в тепловой схеме энергонезависимого источника будет рациональным в составе котлов использовать котел малой мощности, оборудованный теплоутилизатором с тепломеханическим преобразователем.
Подводя итог проведенного исследования, стоит отметить следующее:
- Используя термодинамический метод, а также возможности импульсных технологий, нам удалось теоретически обосновать новый термодинамический цикл, в котором последовательно реализуются три термодинамических процесса: изохорное нагревание и испарение рабочего вещества; адиабатическое совершение работы; изобарная конденсация. Построены термодинамические циклы для пяти известных рабочих веществ (R11; R21; R113; R114; R123) на lgP-h диаграммах термодинамического состояния и рассчитаны их параметры в характерных точках. Такой термодинамический цикл существенно упрощает схемные решения для его осуществления. Предложено достаточно простое схемное решение тепломеханического преобразователя.
- Выполнено частотное согласование тепломеханического преобразователя с гидравлическими параметрами теплоисточника и теплопотребляющими установками. Такое согласование проводилось на частотных характеристиках. Для описания гидродинамики системы теплоснабжения использовалась система дифференциальных уравнений с постоянными коэффициентами, которая решалась с применением преобразования Лапласа. Установлена рациональная частота колебаний потока теплоносителя в пределах 1,38–2,76 рад/с.
- Предложена схема системы теплоснабжения с независимым присоединением теплопотребляющих установок к теплоисточнику. На примере теплоисточника мощностью 100 кВт получены графические зависимости минимальных давлений на теплоисточнике от изменения расхода теплоносителя и активного гидравлического сопротивления тепловой сети.
- Разработан алгоритм расчета приращения мощности для энергонезависимой системы теплоснабжения с пульсирующей циркуляцией теплоносителя, оборудованного теплоутилизатором с тепломеханическим преобразователем. Приращение мощности в такой системе определяется расходом теплоносителя, который зависит от объема бака мембранного насоса и частоты периодичности работы термодинамического цикла (частоты пульсаций теплоносителя). В связи с этим эффективнее применять теплоутилизатор с тепломеханическим преобразователем на маломощных котлах. Поэтому в тепловой схеме энергонезависимого источника будет рациональным в составе котлов использовать котел малой мощности, оборудованный теплоутилизатором с тепломеханическим преобразователем.
