Characters of participation of microorganisms in the formation of nodular monazite (kularite), Sakha (Yakutia) Republic, Russia

Full Text

Интерес со стороны исследователей к нодулярному монациту (НМ), называемому также куларитом (authigenic или nodular grey monazite, black pelletlike monazite и т.д.), впервые обнаруженному и описанному более века назад [1] не ослабевает ([2] и др.), в связи с необычностью его нахождения, чаще всего, в виде микро-конкреций в углеродистых отложениях (сланцах, алевролитах и др.) различного возраста (от протерозоя по мезозой), а также в аллювиальных отложениях в виде образований эллипсовидной, реже шарообразной формы, состоящих из тонкозернистого “агрегата” монацита, кварца, полевых шпатов (плагиоклазов и КПШ), слюд и других. Монацит является “цементирующим” минералом нодулей и составляет более 50 об.%. Характерной особенностью НМ является зональность в распределении редкоземельных элементов (REE) с обогащением центральных частей средними (MREE) и тяжёлыми (HREE) редкоземельными элементами, а краевых частей – Ce и La. Возраст, условия и механизмы образования нодулярного монацита активно обсуждаются во многих работах ([3, 4] и др.). Учитывая распространённость НМ во многих регионах, не последнее значение имеет и возможность его использования в качестве потенциального источника HREE и MREE. Находка НМ в Au-россыпях Куларского хребта закрепила в российской терминологии за НМ название “куларит” [5].

Несмотря на тесную связь НМ с породами, обогащёнными органическим веществом, роль микробиоты в его формировании ранее не обсуждалась. Лишь отмечалось, что на поверхности зёрен куларита из отложений Вятско-Камской впадины встречаются трубчатые образования правильной формы, которые “могут представлять собой псевдоморфозы по растительным остаткам” [6]. В данной работе представлены данные о впервые обнаруженных в НМ (куларите) биоморфных структурах и обсуждаются соответствующие этим структурам бактериальные сообщества, их влияние на образование НМ и условия формирования.

В распоряжении авторов имелась коллекция, представленная 12 пробами (от 1 до 100 г) НМ (куларита) разных гранулометрических фракций (от 0.2 до более 0.5 мм), полученных при отработке Au-россыпей аллювиальных отложений ручьёв Урасалах (Ур), Конечный (Кон) и Кристалл (Кр) бассейна р. Яна, расположенных в Улахан-Сисском рудном районе северной части Куларского хребта (Республика Саха (Якутия)). В плотике россыпей вскрываются отложения туогучанской свиты пермского возраста, представленные углеродистыми кварц-серицит-хлоритовыми, кварц-серицитовыми алевролитами, алевросланцами и аргиллитами, иногда с примесью псаммитового материала. Характерной особенностью этих отложений является: повышенное содержание органического углерода; практически постоянное присутствие пирита в виде неправильной формы зёрен, микро-конкреций, столбчатых поликристаллических образований, скоплений фрамбоидального пирита (ФП) и идиоморфных кубических кристаллов, часто в кварцевой оторочке; присутствие мелких линзовидных стяжений фосфатов редких земель (куларита) [7].

МЕТОДЫ И РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ

Просмотр фракций НМ из аллювиальных отложений руч. Ур, Кон и Кр проводился под бинокуляром Stemi 305 и в цементированных эпоксидной смолой полированных препаратах на микроскопе AxioScope.A1 (“Zeiss”). Фазовый состав и структурное состояние минералов НМ определены методами порошковой рентгеновской дифрактометрии (ПРД) (ДРОН-8, излучение СuK_α) и колебательной спектроскопии: инфракрасной (ИК; VERTEX 70 FT IR) и комбинационного рассеяния света (КР; “Horiba Jobin Yvon” LabRAM HR800). Валовые составы 8 проб концентратов НМ и стандартного образца ОСО 250-91 (НФС-23, руда редкоземельная, ВИМС, Россия) анализировали методом ИСП-АЭС на спектрометре iCAP Pro XP Duo (“Thermo Scientific”, США) в ЦКП “МЭиИИ” СО РАН после сплавления с Na₂O₂ согласно методике [8]. Исследования показали хорошую сходимость определённых и аттестованных значений ОСО 250-91. Морфология и состав зёрен куларита исследованы на СЭМ MIRA 3 LMU (“Tescan Orsay Holding”) [4], c временем набора спектра при количественном определении состава минералов от 20 до 270 с (пределы обнаружения 0.06–0.5 мас. %; погрешность определения 2–6 отн. %, не превышала 10 отн. %). Для построения карт распределения элементов применяли сканирование поверхности образцов в течение нескольких часов в режиме “True map”. Изотопный состав С_орг. в НМ определялся на масс-спектрометре Finnigan MAT 253 с приставкой Flash EA 1112. Изотопные значения δ¹³С приведены относительно стандарта V-PDB; точность определения δ¹³С составляла ±0.1‰.

Морфология изученных зёрен НМ очень разнообразна: обломки вытянутой и изометричной формы с неровными краями, эллипсовидные и шаровидные образования (рис. 1‒3, а также [4]). Цвет зёрен НМ изменчив – от чёрного до желтовато-бурых оттенков; поверхность имеет неровный микро-бугристый вид. По данным СЭМ, ПРД, ИК и КР спектроскопии зерна НМ состоят из монацита с многочисленными, разного размера (от первых до 10‒20 микрон) включениями минералов (рис. 1‒4): кварца, калиевых полевых шпатов, альбита, мусковита, биотита, карбонатов (кальцита, доломита, сидерита), углеродистого вещества (УВ), магнетита, ильменита, рутила, группы плюмбогуммита (флоренсита, гойяцита), апатита, сульфидов (пирита, галенита, сфалерита, халькопирита), редко, ксенотима, цеолита, колумбита, киновари, количество которых варьирует от 30 до 60 об.%. В ИК-спектрах, полос валентных и деформационных колебаний Р‒О, ОН-связей, характерных для рабдофана, не обнаружено (рис. 4 в). В срезах эллипсовидные и шаровидные зёрна НМ проявляют очень слабую концентрическую зональность, выраженную в незначительном уменьшении зернистости в краевой части нодулей относительно центральной зоны, а также концентрической ориентированностью зёрен микровключений. В тоже время, в распределении REE зональность, чаще всего, ярко выражена и проявляется возрастанием содержаний La и Ce в краевой части нодулей, а в центральной – Nd, Sm, Eu, Gd (рис. 1).



Рис. 1. Электронное изображение зерна НМ (проба КМГВ-3), в котором обнаружены биоморфные структуры и распределение в нём О, Si, Al, Р, С, La, Ce и Nd.

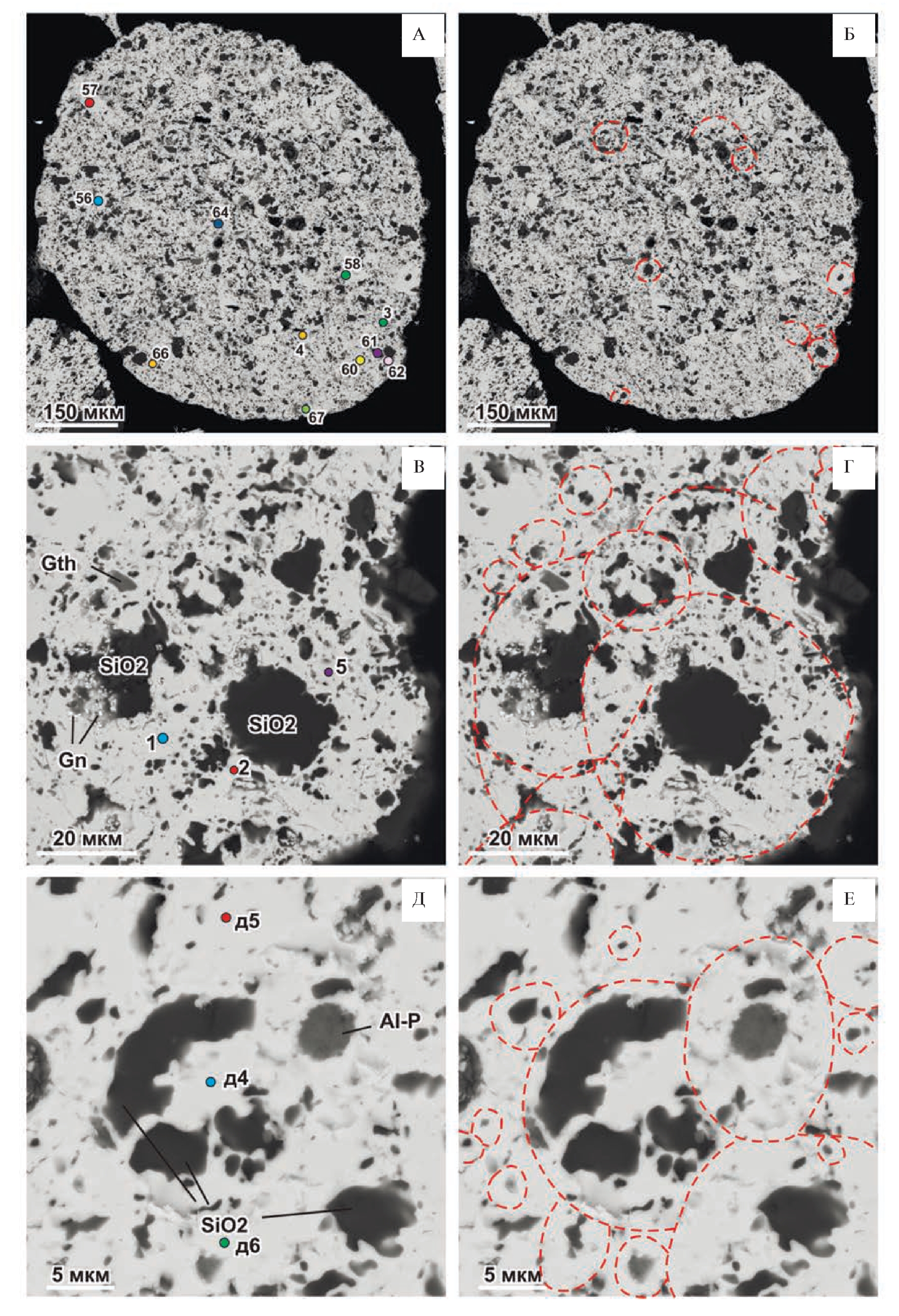

Рис. 2. Снимки СЭМ зерна НМ с различной степенью детализации (А, В, Д) и подчеркнутыми бактериоморфными (“стромалитоподобными”) микроструктурами (Б, Г, Е). Белое – монацит; SiO2 – кварц; Gn – галенит; Al-P –флоренсит ((REE)Al₃(PO₄)₂(OH)₆; Gth – гётит.

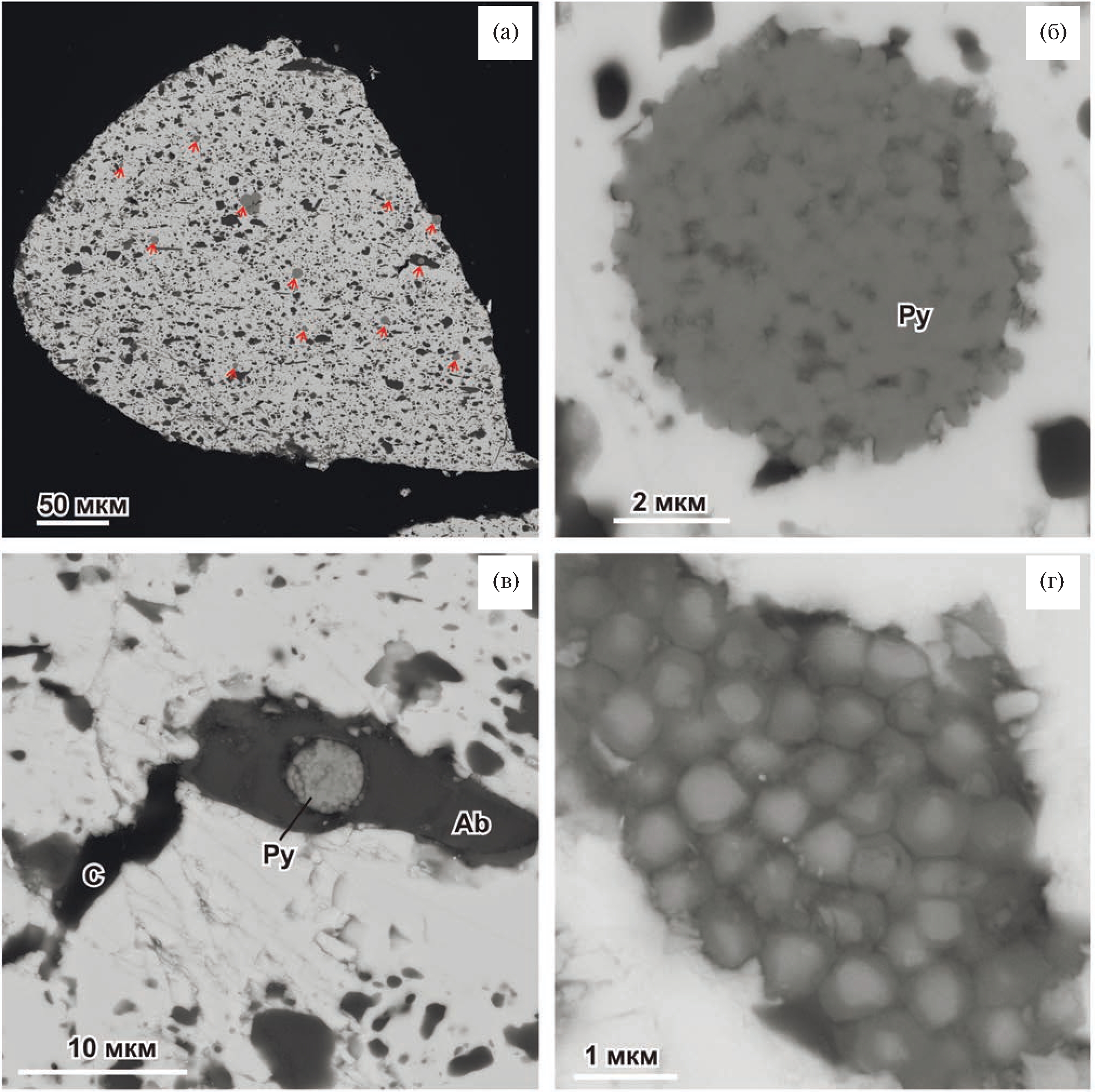

Рис. 3. Снимки СЭМ зерна НМ, содержащего ФП. На рис. 5Г представлен, расположенный в монаците ФП с маккинавитом, в котором каждый кристалл окружён пленкой органического вещества. Белое – монацит; Py – пирит; Ab – альбит; C – УВ; стрелками на рис. 5А указаны ФП.

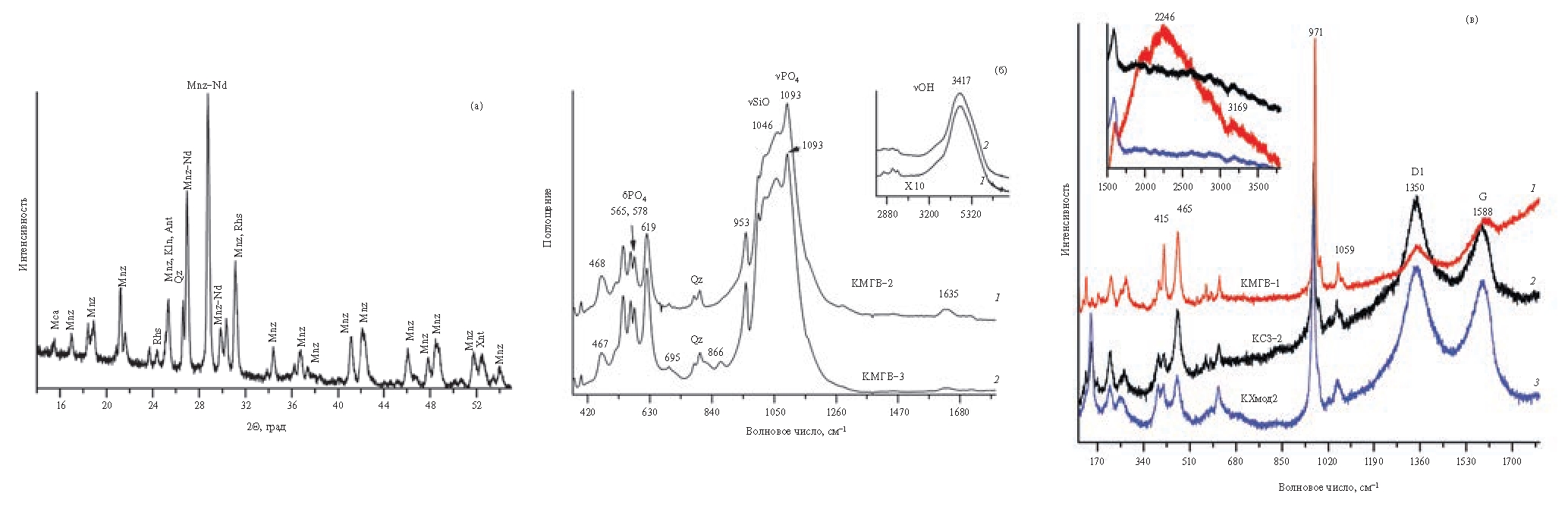

Рис. 4. Результаты: a – ПДР (КМГВ-3), Mnz – монацит, Mca – слюда, Qz – кварц, Rhs – родохрозит, Kln – каолинит, Ant – анатаз, Xnt – ксенотим.; б – ИК- (КМГВ-2, КМГВ-3); в – КР-спектроскопии (КМГВ-1, КС3-2, КХ_МОД2) НМ Куларского хребта. В КР спектрах всех образцов зафиксированы полосы – D1, G разупорядоченного УВ.



Валовые составы 8 проб концентратов НМ из аллювия руч. Ур, Кон и Кр, свидетельствуют об их обогащении лёгкими редкоземельными элементами (LREE), прежде всего Ce, Nd и La (табл. 1, рис. 5). Отношение сумм LREE/MREE: Ур – от 14.11 до 14.8, Кон – от 12.66 до 12.85, Кр – 12.94; LREE/HREE – Ур от 293.33 до 324.56, Кон – от 252.36 до 257.75, Кр – 250.97; MREE/HREE – Ур – от 20.78 до 22.29, Кон – от 19.94 до 20.06, Кр – 19.40.



Таблица 1. Состав концентратов НМ из аллювиальных отложений ручьёв Ур, Кон и Кр Куларского хребта (по данным ИСП-АЭС)

Nпробы	La	Ce	Pr	Nd	Sm	Eu	Gd	Tb	Dy	Y	Ho	Er	Tm	Yb	Lu	P	Th	Sr	Si	Fe	Ce*	Eu*
ККН-1	8.39	18.68	2.16	7.37	1.15	0.21	0.47	0.066	0.18	0.37	0.022	0.043	43	65	7.9	8.73	0.58	0.20	7.49	5.17	1.03	1.21
ККН-2	9.79	21.59	2.66	8.47	1.41	0.26	0.57	0.079	0.19	0.35	0.024	0.049	44	32	2.9	8.73	0.74	0.25	7.39	1.70	0.99	1.22
КХМОД2	9.95	21.44	2.46	7.76	1.13	0.20	0.43	0.067	0.18	0.34	0.022	0.044	47	37	4.5	10.2	1.05	0.26	6.30	1.48	1.01	1.20
КС2-1	10.17	22.22	2.45	8.30	1.17	0.20	0.44	0.068	0.19	0.36	0.023	0.042	49	38	3.7	10.3	0.84	0.27	6.84	1.10	1.09	1.14
КС2-2	10.49	22.55	2.45	8.74	1.21	0.21	0.46	0.069	0.19	0.36	0.023	0.041	48	32	2.8	10.6	0.91	0.27	6.97	0.98	1.07	1.17
КС3-1	9.33	19.60	1.91	8.01	1.37	0.23	0.45	0.095	0.15	0.30	0.023	0.11	60	35	2	10.30	0.81	0.27	7.10	0.62	1.08	1.18
КС3-2	9.34	19.70	1.98	8.33	1.47	0.25	0.485	0.090	0.16	0.31	0.023	0.125	57	33	1.5	10.5	0.84	0.26	7.08	0.62	1.07	1.19
КМГВ2	9.36	19.40	1.95	8.14	1.50	0.28	0.57	0.098	0.17	0.36	0.025	0.14	71	64	13	10.20	0.54	0.20	5.82	1.65	1.06	1.26

Примечание. ККН-1, ККН-2 – руч. Кон; КХ_МОД2, КС2-1, КС2-2, КС3-1, КС3-2 – руч. Ур; КМГВ2 – руч. Кр; содержания Tm, Yb, Lu в г/т (ppm), остальных элементов – в мас. %. Ce* = Ce_nNASC/((La_nNASC + Pr_nNASC)/2); Eu* = Eu_nNASC/(Sm_nNASC + Gd_nNASC)/2, где nNASC – нормированное по NASC [9, 10] содержание элемента.



Использовать данные о валовом составе можно, главным образом, для экономической оценки концентратов куларита, поскольку, REE, P, Th и другие элементы распределены в НМ неоднородно, сочетая концентрическую зональность с секториальной, осложнённой микронарушениями, а также включениями силикатных, карбонатных и других минералов (рис. 1–4). Это отражается на типе распределения содержаний REE в концентратах НМ (рис. 5), которые имеют общие закономерности распределения REE c НМ Среднего Тимана, полученные в результате усреднения данных LA-ICP-MS [9] (рис. 5).

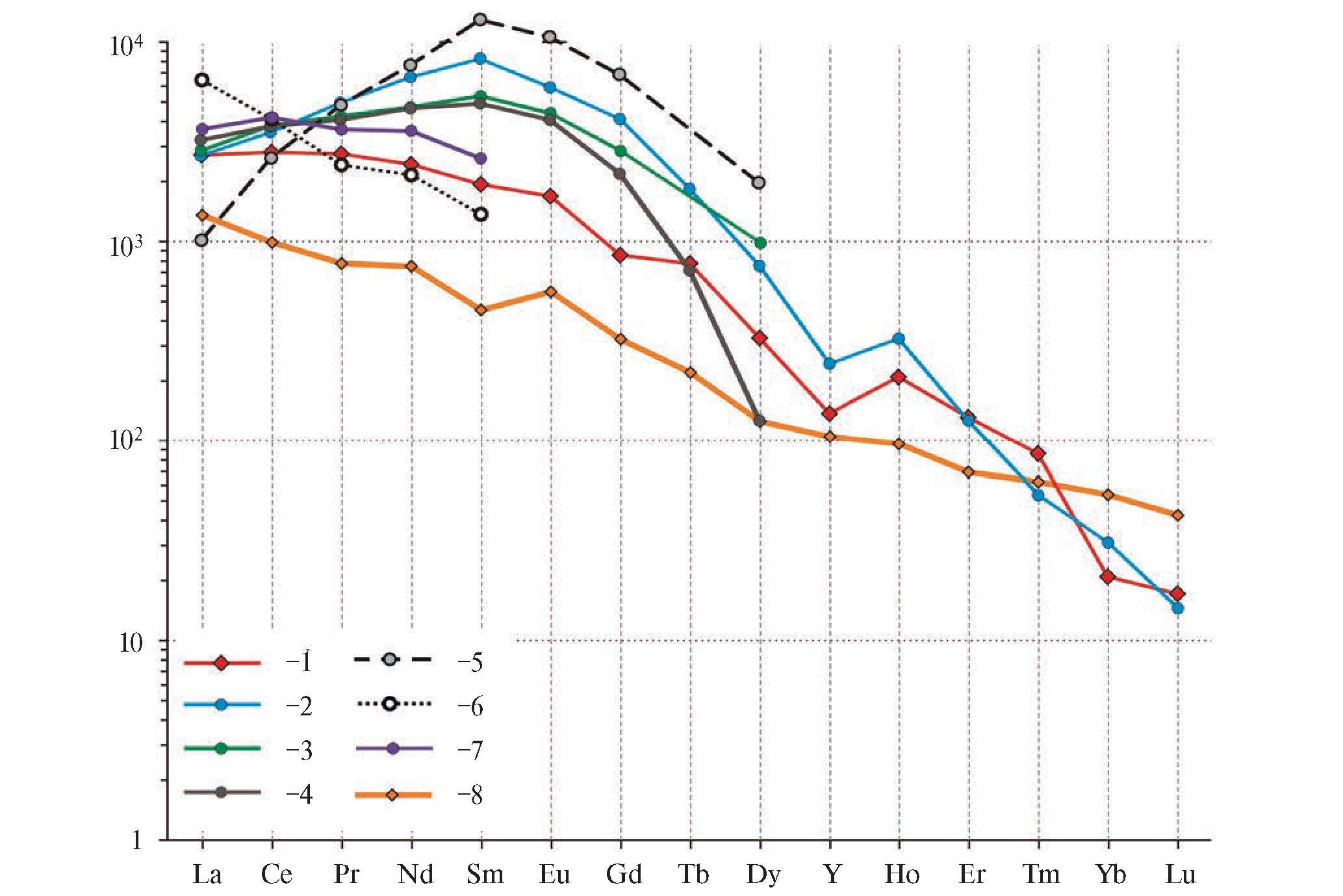

Рис. 5. Распределение REE в монацитах и НМ, нормированное на NASC [10, 11]: 1 – Куларский хр. (среднее по НМ табл. 1); 2 – участок Ичетью Средний Тиман (среднее по монацитам [9]; 3 – руч. Ур (среднее по монацитам [4]); 4 – Куларский хр. (настоящее исследование, среднее по данным СЭМ монацитов); 5–7 – руч. Ур, средние по монацитам в различных зонах НМ. 8 – REE в рудах участка Буранный Томторского Nb-REE-месторождения [12].



Детальное изучение срезов НМ позволяет говорить о том, что в составе многих нодулей выделяются участки, сложенные монацитом различной морфологии (рис. 1_BSE, 2, 3 а): микроучастки угловатой или округлой формы однородного строения; цементирующий нодули неоднородный монацит, с большим количеством включений кварца округлой, амёбообразной формы, от <1 до n·10 мкм; пористый монацит в виде “строматолитоподобных” микропостроек. В центре каждого монацитового “бублика” располагается изометричное или неправильной формы зерно кварца с неровными, часто зазубренными краями (рис. 2 А–Е), редко – флоренсита (рис. 2 Е). Вероятно, количество “строматолитовых” монацитовых агрегатов возрастает в краевых частях нодулей. Состав и соотношение REE в различных морфологических типах монацита неодинаковы, даже в случае их нахождения в одной зоне, что хорошо выражено, как на картах (рис. 1), так и на графиках распределения REE (рис. 5, 6, табл. 2).

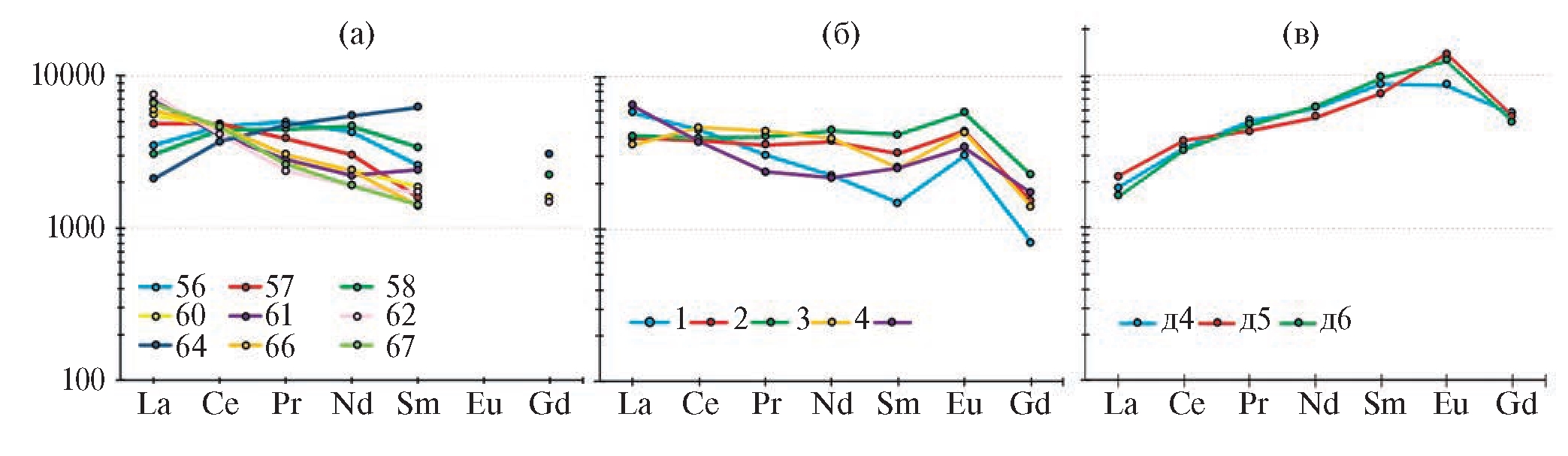

Рис. 6. Распределение REE в различных точках (см. рис. 2) НМ (данные ЭДС СЭМ, экспозиция 270 с). Содержание элементов нормировано по NASC [10, 11].



Таблица 2. Состав НМ (в мас.%) из аллювиальных отложений ручьёв Кон (ККН) и Кр (КМГВ) Куларского хребта (по данным СЭМ)

Nпробы	N*	La2O3	Ce2O3	Pr2O3	Nd2O3	Sm2O3	Eu2O3	Gd2O3	Tb2O3	ThO2	P2O5	SiO2	CaO	SrO	Сумма	Ce*	Eu*
КМГВ-3/2_4	Д-д4	6.37	25.32	4.44	20.88	5.82	1.2	3.4			29.17	0.62			97.22	0.99	1.21
КМГВ-3/2_5	Д-д5	7.59	27.75	3.79	17.99	5.01	1.92	3.24			30.06				97.35	1.14	2.15
КМГВ-3/2_6	Д-д6	5,76	24,89	4,32	21,8	6,59	1,79	3,09			30.82	0.49			99.55	1.01	1.72
КМГВ-3/4_1-270	В-1	20.18	33.36	2.68	7.58	0.99	0.42	0.50		1.29	29.70	0.94	0.08		97.71	1.41	2.63
КМГВ-3/4_2-270	В-2	14.07	29.38	3.23	13.05	2.13	0.63	0.95		4.57	29.51	1.37	0.31		98.20	1.21	1.88
КМГВ-3/4_3-270	А-3	14.18	29.55	3.56	14.98	2.74	0.81	1.37	0.36	1.16	29.40	0.24	0.11		98.45	1.25	1.82
КМГВ-3/4_4-270	А-4	12.75	35.56	3.96	13.71	1.7	0.61	0.86	0.23		30.32	0.19			99.89	1.47	2.20
КМГВ-3/4а_1-270		9.82	31.28	4.00	15.53	3.21	0.95	2.06	0.37	0.46	29.9	0.56	0.08		98.61	1.31	1.66
КМГВ-3/4а_2-270		9.92	31.11	4.00	15.97	3.49	1.03	2.20	0.26		30.09	0.21			98.64	1.30	1.68
КМГВ-3/4а_3-270		10.68	32.4	3.94	15.68	3.00	0.80	1.63	0.36		30.41	0.19			99.09	1.35	1.60
КМГВ-3/4а_1-270		10.10	31.54	3.93	15.29	3.07	0.91	1.79		1.41	29.81	0.17	0.10		98.13	1.33	1.74
КМГВ-3_4/56	А-56	12.24	35.14	4.44	14.52	1.72					29.86				97.91	1.47
КМГВ-3_4/57	А-57	16.97	36.36	3.44	10.31	1.06					29.88				98.01	1.52
КМГВ-3_4/58	А-58	10.66	33.22	3.97	15.82	2.25		1.36			30.18				97.45	1.39
КМГВ-3__4/60	А-60	19.49	34.51	2.35	8.2	1.24		0.97		0.89	29.67	0.15			97.62	1.44
КМГВ-3_4/61	А-61	24.02	31.17	2.52	7.57	1.61		0		0.63	30.13				97.64	1.30
КМГВ-3_4/62	А-62	26.5	31.45	2.13	6.55	1.17		0.90			30.65	0.59			99.94	1.30
КМГВ-3_4/64	А-64	7.56	28.58	4.31	19.07	4.2		1.89		3.20	30.74		0.30		99.85	1.17
КМГВ-3_4/66	А-66	20.73	35.26	2.69	8.1	0.94					29.74				97.46	1.48
КМГВ-3__4/67	А-67	23.3	35.36	2.36	6.57	0.96				0.63	29.86				99.04	1.46
ККН-3/4_20		7.76	27.72	3.77	15.27	2.05				10.62	28.62	0.88	0.64	1.82	99.16	1.13
ККН-3/4_21		7.73	27.7	3.71	15.14	1.94		0.88		9.74	28.89	0.73	0.5	1.87	98.83	1.13
ККН-3/4_24		6.31	27.43	4.72	21.64	4.31		1.90			29.88				96.19	1.15
ККН-3/4_25		11.88	34.82	3.97	14.15	2.05				0.77	29.81				97.46	1.45
ККН-3/4_26		13.79	35.7	3.19	12.74	1.76					30.34				97.53	1.48
ККН-3/8_93		6.63	29.6	5.16	21.86	4.12		1.58			29.88				99.74	1.21
ККН_4/7_65		23.40	33.94	2.51	7.40						31.34	0.69		0.61	99.89	1.36
ККН_4/7_66		24.33	34.03	2.25	7.20					0.74	31.31				99.86	1.37

Примечание. N* ‒ номер точки-анализа см. на рис. 2 А, В, Д; Dy обнаружен в КМГВ -3/4а_1-270 = 0.39 и 0.36 мас.% и в КМГВ -3/4а_2-270 = 0.36 мас.%. Yb обнаружен в ККН-3/8_93 = 0.92 мас.%. Содержания других элементов в НМ ниже предела обнаружения. НМ с именем: КГМВ извлечены из пробы КГМН2, ККН-3 – из пробы ККН-1, ККН-4 – из пробы ККН-2, ‒ валовые составы которых представлены в табл. 1; Ce* = Ce_nNASC/((La_nNASC+Pr_nNASC)/2); Eu* = Eu_nNASC/((Sm_nNASC+Gd_nNASC)/2). Отсутствие данных в ячейке – ниже предела обнаружения.



ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Характерной особенностью многих, описанных в литературе, НМ является обогащение их Eu, иногда, Th. Изученные НМ не выделяются повышенными содержаниями Eu (относительно других REE) и Th, можно лишь отметить существование тонких (от первых до 10–20 мкм) зон, обогащённых Th (до 6–8 мас.%), как в краевых, так и в срединных частях нодулей, подчеркивающих переходные части зональности лёгких, средних и тяжёлых REE (рис. 1 и [4]). Существующая зональность в распределении REE в НМ в изученных зёрнах отмечается также в НМ из других регионов и её образование объясняется влиянием гипергенных, диагенетических и метаморфических процессов ([2, 3] и др.).

Важным результатом проведенного исследования является обнаружение “бактериоморфных” (“строматолитоподобных”) микроструктур (рис. 2), представляющих литифицированные фосфатом REE (монацитом) остатки нитчатых и коккоидных микроорганизмов, которые обнаруживают сходство с современными бентосными цианобактериями. Цианобактерии обычно выступают в качестве преобладающего организма бактериальных матов, развивающихся также в прибрежно-морской обстановке [13].

Подобные биоморфные образования, замещённые монацитом, ранее были обнаружены в рудах Томторского месторождения [14, 15]. Характер распределения и соотношения REE (обогащение LREE), отсутствие или слабое проявление Ce-аномалии и положительная Eu-аномалия отмечаются как в НМ Куларского хребта, так и в уникально богатых рудах участков Буранный и Южный Томторского месторождения (рис. 5). Ранее было сделано предположение, что источником REE для формирования НМ в углеродистых отложениях Куларского хребта могли быть породы и руды массива Томтор [4].

Палеореконструкции свидетельствуют о том, что в конце палеозоя на севере Сибирской платформы была развита речная система р. Палео-Хатанга, имевшая субширотное простирание с течением в восточном направлении [16], зоной питания которой являлись, в том числе, массивы томторского типа. В речную систему REE могли поступать в виде коллоидных частиц фосфатов REE, в результате размыва высокодисперсных руд (количество фракции <2 мкм около 60%) верхнего, наиболее богатого REE, рудного горизонта месторождений, в том числе Томторского, в котором преобладают монацит, флоренсит, гойяцит, крандаллит, черчит, рабдофан [12, 15].

Отложение и концентрирование REE происходило в прибрежно-морской обстановке дельты р. Палео-Хатанга в зоне смены окислительных условий на восстановительные. Об этом свидетельствуют углеродистые отложения, представленные алевро-песчаниками и алевро-пелитами туогучанской свиты пермского возраста, в которых фиксируются фосфаты REE нодулярной формы и ФП [7].

В НМ, обнаружены фрамбоидальные сульфиды железа, которые в одних случаях имеют морфологию, в полной мере соответствующую цистам цианобактерий (рис. 3 б), а по соотношению Fe/S (в ф.е. – 0.49–0.51; в % – 0.87–0.88) являются пиритом. В тоже время, в монацитах встречаются фрамбоиды сложного строения (рис. 3), морфология которых аналогична биогенному фрамбоидальному сульфиду железа [17]. По соотношению Fe/S (в ф.е. – 0.87–1.21; в % – 1.49–1.52) и данным КР сульфиды железа в фрамбоидальных постройках соответствуют маккинавиту (FeS_1–x) и грейгиту (Fe₃S₄). Известно, что формирование фрамбоидов сульфидов железа происходит в определённой последовательности: маккинавит – метастабильный грейгит – пирит, вблизи окислительно-восстановительной границы, которая “отделяет” более глубокие “сульфидные” воды от поверхностных, насыщенных кислородом поровых вод [17].

Обнаружение в НМ фрамбоидов, состоящих из маккинавита, грейгита и пирита свидетельствует об активной деятельности бактериальных сообществ в процессе образования осадков вблизи границы изменения окислительных условий на восстановительные. Сохранность выявленных спороподобных или празинофитных образований в НМ позволяет предполагать, что эти формы после литификации фосфатом REE находились в слабом потоке жидкости. Такие условия существуют в дельтах крупных рек, где формируются тонкопесчаные и алевро-пелитовые осадки с высоким содержанием органического вещества (ОВ), в частности, в отгороженных прибрежных водоёмах типа лиманов, лагун, стариц или реликтовых озёр, а также в обстановке застойных котловин с сероводородным заражением в западинах рельефа, что реставрируется для углеродистых отложений верхнепермского возраста дельты Палео-Хатанги и туогучанской свиты [7].

Изотопный состав органического углерода, определённый в НМ, соответствует биогенному – δ¹³С от –22.2‰ до –22.3‰.

Важная роль бактерий выявлена при концентрировании P, Fe, Mn в процессах седиментогенеза. В экспериментах показано, что наземные и водные цианобактерии активно адсорбируют REE из разбавленных растворов. Доминирующим механизмом биосорбции REE цианобактериями является ионный обмен, при котором катионы Na, K, Mg и Ca замещаются REE ([18] и др.). Установлено, что REE могут адсорбироваться на поверхности бактериальных клеток в виде наноразмерного монацита ([19] и др.), а различные микроорганизмы преимущественно накапливать лёгкие или тяжёлые REE [20].

ЗАКЛЮЧЕНИЕ

В результате проведённых исследований в НМ из аллювиальных отложений руч. Урасалах, Конечный, Кристалл (Куларский хребет) выявлено присутствие литифицированных фосфатом REE (монацитом) микроорганизмов, представленных цианобактериями, в виде своеобразных “строматолитоподобных” микропостроек. Состав и соотношения REE в монацитах существенно варьируют в различных зонах зёрен НМ, что может быть связано с диагенетическими и метаморфическими преобразованиями. Характерной особенностью распределения REE в монацитах, является слабая положительная Ce-аномалия и более значительная Eu-аномалия (табл. 2; рис. 5, 6). Похожие характеристики выявлены и в монацитовых рудах Томторского Nb-REE-месторождения. Об участии микроорганизмов в формировании монацитов в куларитах свидетельствуют и находки фрамбоидальных сульфидов железа: маккинавита, грейгита и пирита, – в сотовой структуре вещества, содержащего углерод, среди монацита. Полученные результаты позволяют говорить о формировании НМ с участием микроорганизмов, которые выступали в качестве концентраторов REE, в процессе образования осадков с органическим веществом, вероятно, в обстановке дельты относительно крупной реки.

Источник финансирования

Работа выполнена при финансовой поддержке Российского Научного Фонда, проект № 23-63-10017.

Конфликт интересов

Авторы статьи утверждают об отсутствии конфликта интересов.

About the authors

S. M. Zhmodik

Institute of Geology and Mineralogy named after. V.S. Sobolev Siberian Branch of the Russian Academy of Sciences

Author for correspondence.
Email: zhmodik@igm.nsc.ru
Russian Federation, Novosibirsk

A. Yu. Rozanov

Institute of Geology and Mineralogy named after. V.S. Sobolev Siberian Branch of the Russian Academy of Sciences; N.K. Koltsov Institute of Developmental Biology, Russian Academy of Sciences

Email: zhmodik@igm.nsc.ru

Academician of the RAS

Russian Federation, Novosibirsk; Moscow

E. V. Lazareva

Institute of Geology and Mineralogy named after. V.S. Sobolev Siberian Branch of the Russian Academy of Sciences

Email: zhmodik@igm.nsc.ru
Russian Federation, Novosibirsk

P. O. Ivanov

Arctic Capital LLC

Email: zhmodik@igm.nsc.ru
Russian Federation, Yakutsk, Sakha (Yakutia) Republic

D. K. Belyanin

Institute of Geology and Mineralogy named after. V.S. Sobolev Siberian Branch of the Russian Academy of Sciences

Email: zhmodik@igm.nsc.ru
Russian Federation, Novosibirsk

N. S. Karmanov

Institute of Geology and Mineralogy named after. V.S. Sobolev Siberian Branch of the Russian Academy of Sciences

Email: zhmodik@igm.nsc.ru
Russian Federation, Novosibirsk

V. A. Ponomarchuk

Institute of Geology and Mineralogy named after. V.S. Sobolev Siberian Branch of the Russian Academy of Sciences

Email: zhmodik@igm.nsc.ru
Russian Federation, Novosibirsk

B. Yu. Saryg-ool

Institute of Geology and Mineralogy named after. V.S. Sobolev Siberian Branch of the Russian Academy of Sciences

Email: zhmodik@igm.nsc.ru
Russian Federation, Novosibirsk

E. A. Zhegallo

N.K. Koltsov Institute of Developmental Biology, Russian Academy of Sciences

Email: zhmodik@igm.nsc.ru
Russian Federation, Moscow

O. S. Samylina

N.K. Koltsov Institute of Developmental Biology, Russian Academy of Sciences

Email: zhmodik@igm.nsc.ru
Russian Federation, Moscow

T. N. Moroz

Institute of Geology and Mineralogy named after. V.S. Sobolev Siberian Branch of the Russian Academy of Sciences

Email: zhmodik@igm.nsc.ru
Russian Federation, Novosibirsk

References

Supplementary files
