Paleoproterozoic stromatolites Segosia columnaris and Sundosia mira of the Eastern part of the Fennoscandian Shield: microstructure and 3D modeling
- Authors: Lyutikov А.V.1
-
Affiliations:
- Institute of Geology FRC «Karelian RC RAS»
- Issue: No 3 (2024)
- Pages: 15-19
- Section: Scientific articles
- URL: https://journal-vniispk.ru/2712-7761/article/view/256084
- DOI: https://doi.org/10.19110/geov.2024.3.2
- ID: 256084
Cite item
Full Text
Abstract
The purpose of this study is to study the microstructure and 3D modeling of Paleoproterozoic stromatolites Segosia columnaris and Sundosia mira in the eastern part of the Fennoscandian shield (Karelian craton). The premise of the study is the extensive paleontological material collected by researchers in the 1950s and 1980s. Modern methods, including SEM analysis, 3D modeling, and the results of Raman spectroscopy are used. As a result of studying the microstructure of stromatolites, possible remnants of cyanobacteria involved in the formation of these structures were identified, which potentially indicated the biogenic origin of the studied samples. The results of Raman spectroscopy obtained by other authors also indicate the biogenic nature of the studied samples.
For the first time, images of the spatial shapes of the studied stromatolites were obtained by 3D visualization software, which could be used to refine the classification of stromatolites by morphological features. 3D modeling of stromatolite buildings allowed restoring their original shape.
Full Text
Введение
В 1950–1960-х гг. исследователи В. С. Слодкевич, В. А. Соколов, Р. В. Бутин изучали строматолитовые постройки на территории Карельского кратона. Они собрали обширный палеонтологический материал из ятулийских пород Карелии. В. А. Соколов подчеркивал стратиграфическое значение не только водорослевых остатков, но и биогермов ятулия. В этот период также вышли работы с описаниями различных органических остатков ятулийского возраста, результатом которых стал сборник статей, в котором обобщаются проведенные исследования (Остатки…, 1966).
В 1970–1980-х гг. были обнаружены новые местонахождения строматолитовых построек, переописаны ранние находки, описаны новые виды и роды, что позволило начать работу над установлением закономерности распределения строматолитов в разрезах палеопротерозоя (Тимофеев, 1969; Вологдин, 1970; Сацук, Кононова, 1971; Макарихин, Сацук, 1973; Крылов, 1975; Макарихин, Кононова, 1983 и др.).
Микробиалиты* Карельского кратона являются одними из древнейших проявлений жизни на Земле. Из-за метаморфизма и перекристаллизации пород клеточные остатки встречаются редко. Сами строматолитовые постройки также подвержены изменениям, что усложняет их систематизацию. Строматолиты и другие микробиалиты протерозойских биогенных образований Карельского кратона обладают четкими таксономическими критериями. Строматолиты наиболее распространены и имеют первостепенное значение для корреляции, доминируя среди докембрийских фоссилий. Успех корреляции зависит от единых критериев их классификации.
В данной работе предпринята попытка нового подхода в изучении строматолитов, такого как 3D-моделирование, который, возможно, поспособствует систематизации существующих объектов. На примере строматолитов Segosia columnaris Butin и Sundosia mira (Butin) (Остатки…, 1966; Макарихин, Кононова, 1983), которые являются одними из древнейших строматолитов на территории Евразии, показан результат проделанной работы.
Существует некая путаница с родовым названием строматолитов Sundosia. Р. В. Бутин (Остатки..., 1966) не только описал род Sundia как водоросль, но и при описании типового вида Sundia mirus (водорослевые колонии) включил в него разные по морфологии строматолиты, один из которых в этом же сборнике статей А. Г. Вологдин описывает как другой морфологический тип. Позже В. В. Макарихин выделил данные строматолиты как отдельные роды: Sundosia (столбчатые активноветвящиеся постройки) и Parallelophyton (брусковые вытянутые в плане постройки). По причине переописания построек в названии вида Sundosia mira (Butin) фамилия автора первого описания приводится в скобках (Макарихин, Кононова, 1983). В данной работе в отношении изучаемого объекта используется название рода Sundosia, но некоторые авторы предпочитают использовать Sundia (Литвинова, 2018).
Традиционный метод изучения строматолитов базируется на морфологическом описании построек, стратиграфической привязке образцов, сравнении построек на региональном и межрегиональном уровнях, фотографировании, а также графической реконструкции (Крылов, 1963; Маслов, 1960; Макарихин, Кононова, 1983; Макарихин, Медведев, 2000). Современные методы расширяют и дополняют традиционный подход. Они позволяют получить данные об особенностях морфологии построек на микроструктурном уровне.
Целью исследования является изучение микроструктуры и 3D-моделирование палеопротерозойских строматолитов Segosia columnaris и Sundosia mira Карелии.
Материалы и методы исследования
Исследования проведены в центре коллективного пользования Института КарНЦ РАН Петрозаводска. Обширный палеонтологический материал был собран исследователями в 1950–1980-х годах. Материалом для настоящего исследования послужили образцы строматолитов из коллекции Р. В. Бутина и В. В. Макарихина, отобранные из отложений онежского горизонта ятулия в районе озер Сегозеро (Центрально-Карельская строматолитовая провинция) и Сундозеро (Южно-Карельская строматолитовая провинция) (рис. 1). Верхний и нижний подгоризонты разделяет толща, состоящая из основных пород. Выходы пород ятулийского надгоризонта соответствуют по возрасту концу глобального Гуронского оледенения (2.1 млрд лет). Образцы хранятся в музее геологии, а также лаборатории геологии и геодинамики докембрия ИГ КарНЦ РАН.

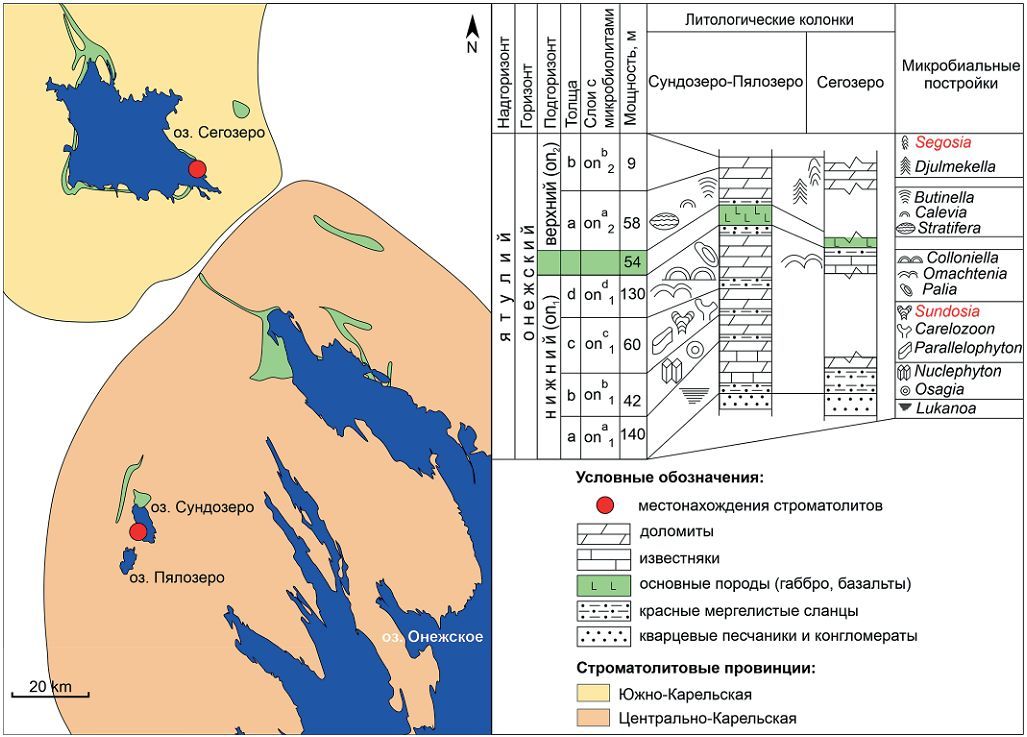

Рис. 1. Карта-схема с местонахождениями изучаемых строматолитов и разрез ятулия
Fig. 1. Schematic map with the locations of the studied stromatolites and the geological section of Jatuli
Для исследования на сканирующем электронном микроскопе (СЭМ) строматолитовых построек были подготовлены аншлифы, а также срезы строматолитовых построек в виде тонких пластинок (толщина 5–7 мм) для проведения 3D-моделирования.
Для детального исследования строматолитов на микроструктурном уровне использовался сканирующий электронный микроскоп VEGA II LSH (Tescan) с энергодисперсионным микроанализатором INCA Energy 350 (Oxford instruments). Изучалась морфология микрослоев, исследовался химический состав вмещающей породы, а также проводился поиск возможно сохранившихся остатков цианобактерий. Образцы представляли собой аншлифы с напыленными бериллием фрагментами строматолитовых построек с Segosia columnaris и Sundosia mira (рис. 2). Для реконструкции прижизненных форм и морфологических особенностей строматолитовых построек были подготовлены срезы пород в виде тонких пластинок (толщина 5–7 мм) и использована программа 3D-визуализации Blender.

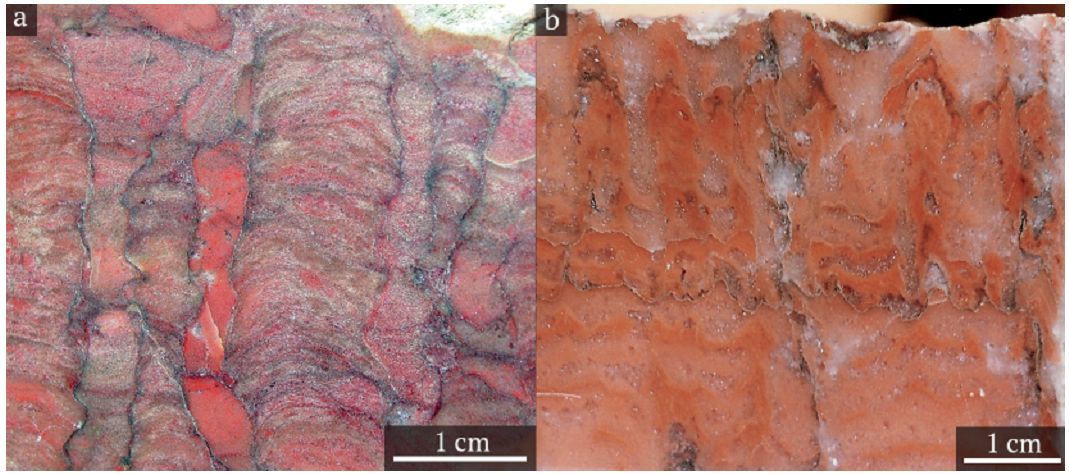

Рис. 2. Фотографии пришлифовок строматолитов: a — Sundosia mira, b — Segosia columnaris
Fig. 2. Images of stromatolite samples: a — Sundosia mira, b — Segosia columnaris

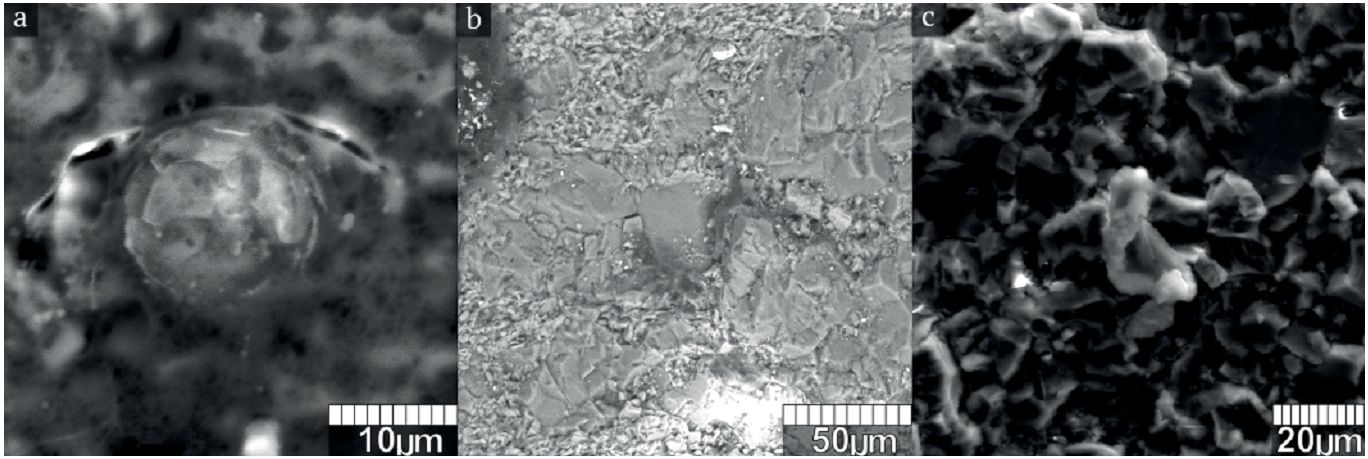

Рис. 3. Микроструктуры в палеопротерозойских строматолитах: a, c — сферические углеродистые структуры в Segosia columnaris; b — изогнутая структура в Sundosia mira (детекторы обратноотражённых и вторичных электронов)
Fig. 3. Microstructures in Paleoproterozoic stromatolites: a, c — spherical carbonaceous structures in Segosia columnaris; b — curved carbonaceous structure in Sundosia mira (scanning electron microscope, detectors of back-scattered and secondary electrons)
Результаты и обсуждения
Исследование образцов со строматолитами Segosia columnaris (Sc) и Sundosia mira (Sm) с помощью СЭМ показало присутствие в них микроструктур, представляющих, возможно, остатки строматолитостроителей.
Обнаруженные биогенные структуры не имеют признаков, которые могли бы указать на контаминантный характер этих форм (сдвиг, прожигание при анализе и пр.). Ранее в изучаемых строматолитах подобные образования отмечались Т. В. Литвиновой (Литвинова, 2014).
Рассматриваемые здесь строматолиты Segosia и Sundosia исследовались при помощи рамановской спектроскопии (Джамансартова, 2022). В результате этого исследования было выявлено углеродистое вещество (УВ), а также установлено, что темные сгустки в рассматриваемых строматолитах представляют собой матрицу из доломита и УВ, что свидетельствует о биогенной природе фоссилизированных остатков микроорганизмов, существовавших внутри строматолитовой постройки (Medvedev et al., 2016; Джамансартова, 2022).
Воссоздание формы столбиков строматолитов и их взаимного расположения в породе проводилось на основе метода «графического препарирования» (Крылов, 1963, Макарихин, Медведев, 2000) и метода 3D-моделирования. Образец разрезался алмазным диском на параллельные пластины толщиной 5–7 мм. Толщина пластин зависит от диаметра строматолитового столбика, сложности постройки, а также хрупкости породы. Затем контуры строматолитовой колонки с поверхностей распилов фотографировались. Фотографии обрабатывались и накладывались одна на другую в соответствующем порядке. Так восстанавливалась форма столбика внутри породы и строматолитовые столбики графически освобождались от вмещающей породы. При 3D-моделировании строматолитовых построек ввиду отсутствия некоторых деталей было распилено и отснято несколько образцов каждого вида строматолитов. В результате получилась обобщенная объемная модель, которая дает возможность выявить сходство и различие строматолитовых построек с гораздо большей точностью, чем при сравнении отдельных пришлифовок (рис. 4).

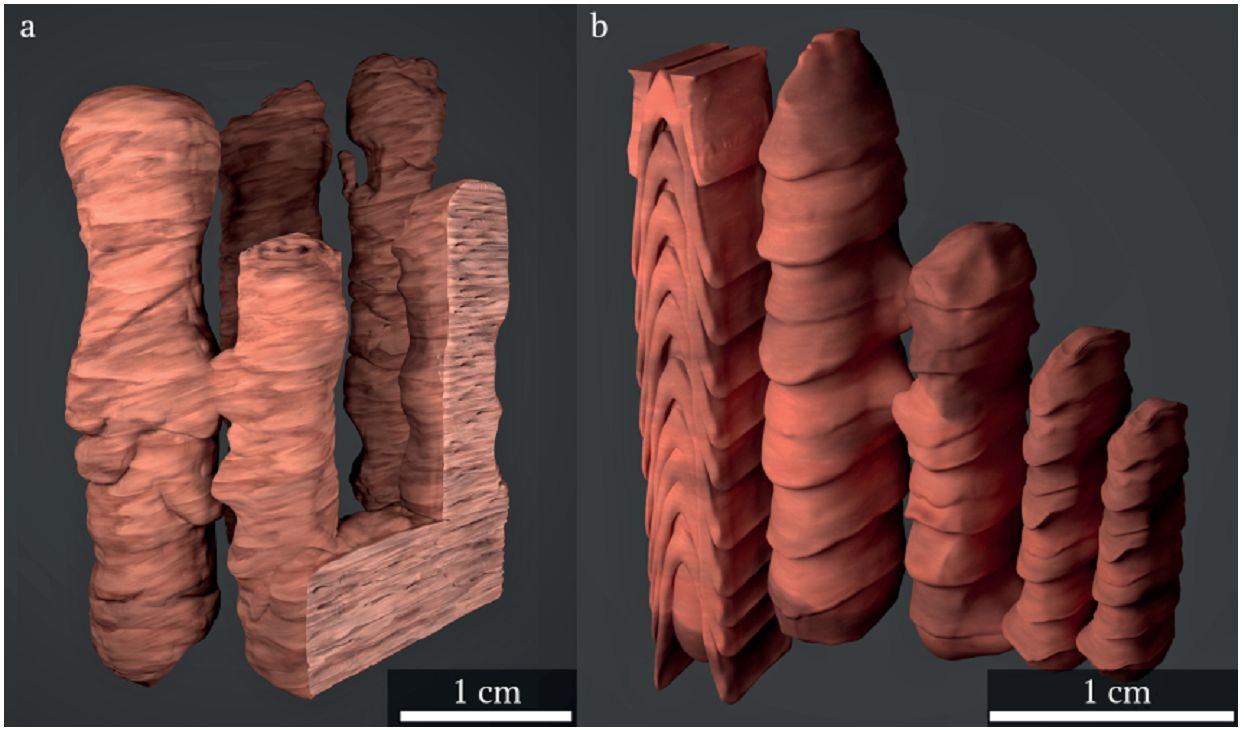

Рис. 4. 3D-модели палеопротерозойских строматолитов cо срезом, созданные с помощью программы Blender: a — Sundosia mira, b — Segosia columnaris
Fig. 4. 3D models of Paleoproterozoic stromatolites with a section, created using the Blender software: a — Sundosia mira, b — Segosia columnaris
Проведенное трехмерное моделирование позволяет получить изображения пространственных форм исследуемых строматолитов и различать мельчайшие детали и особенности строения строматолитовых построек, которые вносят соответствующие дополнения при описании видов.
Полученные результаты могут быть использованы для уточнения существующей, но пока не утвержденной классификации строматолитов по морфологическим особенностям. Компьютерное моделирование позволяет проще и нагляднее воспринимать различия в морфологии строматолитов, передать более тонкие детали строения, которые не удается обнаружить визуально при изучении строматолитов, и может способствовать более точному их определению и расширению возможности систематизации.
Заключение
В представленном исследовании были изучены два морфотипа палеопротерозойских строматолитов из ятулийских отложений в восточной части Фенноскандинавского щита — Segosia columnaris и Sundosia mira. С помощью СЭМ была изучена микроструктура рассматриваемых строматолитов, а также обнаружены включения, возможно, органического вещества. С помощью метода 3D-моделирования впервые были созданы пространственные прижизненные формы рассматриваемых строматолитовых построек. Полученные результаты послужат уточнению классификации и пониманию морфологии палеопротерозойских строматолитов и природы их образования.
Автор выражает благодарность научному руководителю к. г-м. н. П. В. Медведеву (ИГ КарНЦ РАН, Петрозаводск) за консультации и рекомендации при написании работы, а также анонимным рецензентам за конструктивные замечания по содержанию статьи.
Работа выполнена в рамках государственного бюджетного финансирования темы № 215 НИР Института геологии КарНЦ РАН.
